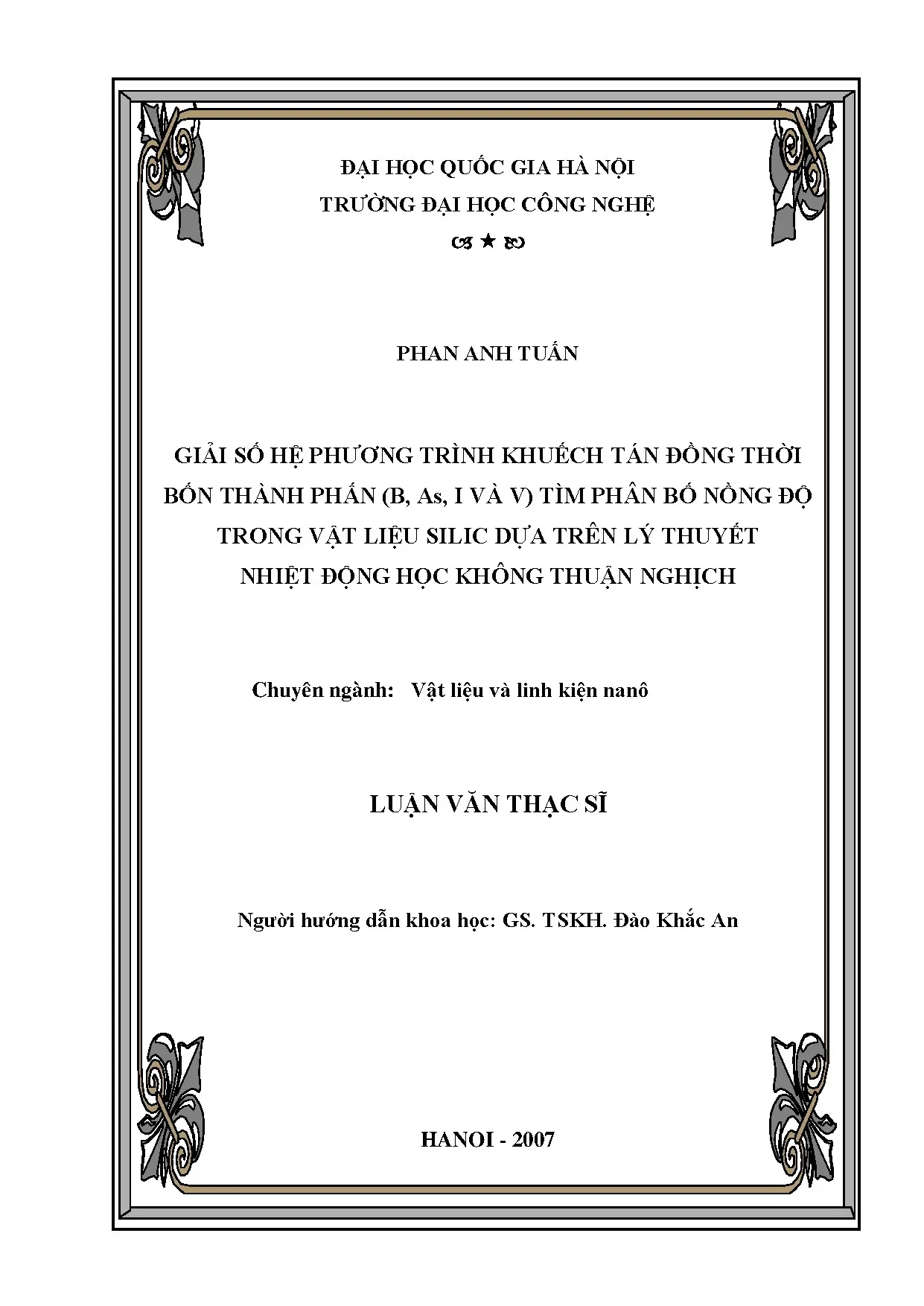

Luận văn: Giải hệ phương trình khuếch tán silic đa thành phần

Luận văn: Giải hệ phương trình khuếch tán đồng thời bốn thành phần B-As-I-V trong silic. Nghiên cứu phân bố nồng độ dựa trên nhiệt động học không thuận nghịch.

• Tác giả: Phan Anh Tuấn
• Người hướng dẫn: Gs. Đào Khắc An
• Trường học: Trường Đại học Công nghệ - Đại học Quốc gia Hà Nội
• Chuyên ngành: Vật liệu và linh kiện nanô
• Đề tài: Giải Số Hệ Phương Trình Khuếch Tán Đồng Thời Bốn Thành Phần (B, As, I Và V) Tìm Phân Bố Nồng Độ Trong Vật Liệu Silic Dựa Trên Lý Thuyết Nhiệt Động Học Không Thuận Nghịch
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2007
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• Danh mục các ký hiệu, các chữ viết tắt
• Danh mục các bảng
• Danh mục các hình vẽ, đồ thị
• MỞ ĐẦU
• 1. Chƣơng 1: KHÁI QUÁT VỀ MÔ HÌNH HÓA, MÔ PHỎNG TRONG KHOA HỌC VÀ CÔNG NGHỆ NANÔ VÀ PHƢƠNG PHÁP GIẢI SỐ
• 1.1. Khái về mô hình hóa và mô phỏng
• 1.2. Phƣơng pháp sai phân hữu hạn sử dụng cho giải số
• 2. Chƣơng 2: KHÁI QUÁT VỀ KHUẾCH TÁN ĐƠN VÀ ĐA THÀNH PHẦN TRONG VẬT LIỆU BÁN DẪN
• 2.1. Các cơ chế khuếch tán trong bán dẫn
• 2.2. Định luật Fick I và II
• 2.3. Bài toán về quá trình khuếch tán trong vật liệu
• 2.4. Hệ số khuếch tán
• 2.5. Khuếch tán đa thành phần sử dụng lý thuyết nhiệt động học không thuận nghịch
• 3. Chƣơng 3: HỆ PHƢƠNG TRÌNH KHUẾCH TÁN ĐỒNG THỜI BỐN THÀNH PHẦN TRONG BÁN DẪN SILIC TRÊN CƠ SỞ LÝ THUYẾT NHIỆT ĐỘNG HỌC KHÔNG THUẬN NGHỊCH
• 3.1. Khái niệm cơ bản của nhiệt động học không thuận nghịch
• 3.2. Hệ phƣơng trình khuếch tán đồng thời bốn thành phần (B, As, I và V) trên cơ sở lý thuyết nhiệt động học không thuận nghịch
• 4. Chƣơng 4: GIẢI SỐ HỆ PHƢƠNG TRÌNH KHUẾCH TÁN ĐA THÀNH PHẦN BẰNG PHƢƠNG PHÁP SAI PHÂN HỮU HẠN VÀ KẾT QUẢ
• 4.1. Sơ đồ giải thuật của chƣơng trình
• 4.2. Các môđun chính và chức năng trong chƣơng trình
• 4.3. Các kết quả tính toán và thảo luận
• DANH MỤC CÔNG TRÌNH CỦA TÁC GIẢ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Hệ Phương Trình Khuếch Tán Silic SEO 55 Ký Tự

Bài viết này đi sâu vào việc giải hệ phương trình khuếch tán trong silic, một vấn đề quan trọng trong sản xuất linh kiện bán dẫn. Quá trình này ảnh hưởng trực tiếp đến sự phân bố nồng độ của các tạp chất trong silic, từ đó quyết định các đặc tính điện của linh kiện. Việc mô phỏng khuếch tán silic chính xác là yếu tố then chốt để tối ưu hóa quy trình chế tạo. Các phương pháp tiếp cận khác nhau, từ lý thuyết phương trình khuếch tán Fick đến các mô hình phức tạp hơn dựa trên nhiệt động học không thuận nghịch, được sử dụng để mô tả quá trình này. Nghiên cứu này đặc biệt quan tâm đến khuếch tán đa thành phần, trong đó các tạp chất khác nhau (ví dụ, Boron và Arsenic) tương tác với nhau và với các sai hỏng điểm trong mạng tinh thể silic, ảnh hưởng đến profile nồng độ khuếch tán cuối cùng. Hiểu rõ và kiểm soát quá trình khuếch tán trong sản xuất vi mạch là rất quan trọng để đạt được hiệu suất và độ tin cậy cao.

1.1. Ứng dụng của Mô hình khuếch tán Silic trong công nghệ Nano

Công nghệ nano đang ngày càng sử dụng rộng rãi các mô hình khuếch tán silic để thiết kế và chế tạo các linh kiện bán dẫn với kích thước siêu nhỏ. Việc dự đoán chính xác phân bố nồng độ tạp chất ở cấp độ nanomet là rất quan trọng để đảm bảo hoạt động tối ưu của các thiết bị này. Các phương pháp mô phỏng khuếch tán silic tiên tiến, bao gồm cả các phương pháp dựa trên phương pháp phần tử hữu hạn (FEM) và phương pháp thể tích hữu hạn (FVM), cho phép các nhà nghiên cứu và kỹ sư tối ưu hóa quy trình kỹ thuật pha tạp silic và đạt được các đặc tính mong muốn cho các vật liệu nano.

1.2. Tầm quan trọng của Khuếch tán Tạp chất trong silic

Việc điều khiển chính xác nồng độ tạp chất trong silic là yếu tố then chốt trong việc xác định các đặc tính điện của linh kiện bán dẫn. Quá trình khuếch tán tạp chất cho phép tạo ra các vùng dẫn điện khác nhau (ví dụ, vùng n và vùng p) trong vi mạch, từ đó tạo ra các transistor và các thành phần điện tử khác. Hiểu rõ các cơ chế khuếch tán boron trong silic và khuếch tán phosphorus trong silic là rất quan trọng để tối ưu hóa quy trình chế tạo và đạt được hiệu suất cao cho các linh kiện bán dẫn.

II. Thách Thức Mô Hình Hóa Khuếch Tán Đa Thành Phần SEO 59 Ký Tự

Một trong những thách thức lớn nhất trong mô hình hóa khuếch tán silic là việc xử lý khuếch tán đa thành phần, khi nhiều loại tạp chất tương tác với nhau và với các sai hỏng điểm trong mạng tinh thể. Điều này đòi hỏi các mô hình phức tạp hơn so với phương trình khuếch tán Fick đơn giản, cần tính đến các hiệu ứng nhiệt động học không thuận nghịch và các tương tác giữa các thành phần khác nhau. Theo luận văn của Phan Anh Tuấn, việc giải hệ phương trình khuếch tán đồng thời bốn thành phần (B, As, I, V) dựa trên lý thuyết nhiệt động học không thuận nghịch là một hướng nghiên cứu sâu hơn so với các bài toán khuếch tán ba thành phần. Các mô hình này cần phải dự đoán chính xác phân bố nồng độ tạp chất trong các điều kiện chế tạo khác nhau, đồng thời tính đến ảnh hưởng nhiệt độ đến khuếch tán silic.

2.1. Các Cơ chế Khuếch Tán Phức Tạp trong Silic

Quá trình khuếch tán tạp chất trong silic có thể diễn ra thông qua nhiều cơ chế khác nhau, bao gồm cơ chế lỗ trống, cơ chế xen kẽ và cơ chế kết hợp. Các cơ chế này có thể tương tác với nhau và phụ thuộc vào loại tạp chất, nhiệt độ khuếch tán và nồng độ tạp chất. Việc xác định cơ chế khuếch tán nào chiếm ưu thế trong một điều kiện cụ thể là rất quan trọng để mô phỏng khuếch tán silic chính xác. Các phương pháp thực nghiệm, chẳng hạn như sử dụng các chất đánh dấu tạp chất, có thể được sử dụng để xác định cơ chế khuếch tán tăng cường hay làm chậm đối với các thành phần khuếch tán khác nhau.

2.2. Khó khăn trong việc Giải Phương Trình Vi Phân Đạo Hàm Riêng

Các phương trình mô tả khuếch tán đa thành phần thường là các phương trình vi phân đạo hàm riêng phi tuyến, rất khó giải bằng các phương pháp giải tích. Do đó, các phương pháp phương pháp số giải phương trình khuếch tán, chẳng hạn như phương pháp Crank-Nicolson, phương pháp phần tử hữu hạn (FEM) và phương pháp thể tích hữu hạn (FVM), thường được sử dụng để tìm ra các giải pháp số. Các phương pháp này đòi hỏi sức mạnh tính toán đáng kể và cần được kiểm chứng bằng các dữ liệu thực nghiệm.

III. Giải Pháp Giải Số Hệ Phương Trình Khuếch Tán SEO 58 Ký Tự

Một trong những giải pháp hiệu quả để giải quyết bài toán khuếch tán silic là sử dụng các phương pháp số giải phương trình khuếch tán để giải hệ phương trình khuếch tán. Các phương pháp này cho phép mô phỏng khuếch tán silic một cách chính xác, đồng thời tính đến các yếu tố như khuếch tán boron trong silic, khuếch tán phosphorus trong silic, và các tương tác giữa các tạp chất trong silic và sai hỏng điểm. Theo luận văn của Phan Anh Tuấn, phương pháp sai phân hữu hạn là một trong những phương pháp số phổ biến được sử dụng để giải hệ phương trình khuếch tán. Ngoài ra, các phần mềm mô phỏng khuếch tán silic chuyên dụng cũng có thể được sử dụng để giải quyết các bài toán phức tạp.

3.1. Phương pháp Sai Phân Hữu Hạn FDM trong giải khuếch tán

Phương pháp sai phân hữu hạn (FDM) là một phương pháp số phổ biến được sử dụng để giải phương trình khuếch tán Fick và các phương trình phức tạp hơn mô tả khuếch tán đa thành phần. Phương pháp này xấp xỉ các đạo hàm trong phương trình bằng các sai phân hữu hạn, từ đó chuyển đổi phương trình vi phân thành một hệ phương trình đại số có thể giải được bằng máy tính. Các phương pháp sai phân hữu hạn khác nhau, chẳng hạn như phương pháp tiến, phương pháp lùi và phương pháp Crank-Nicolson, có thể được sử dụng để giải phương trình khuếch tán.

3.2. Ứng Dụng Phương Pháp Crank Nicolson cho Khuếch Tán

Phương pháp Crank-Nicolson là một phương pháp sai phân hữu hạn ẩn thường được sử dụng để giải phương trình khuếch tán vì nó ổn định và chính xác hơn so với các phương pháp hiện. Phương pháp này sử dụng trung bình của các sai phân tiến và lùi để xấp xỉ các đạo hàm theo thời gian, từ đó tạo ra một hệ phương trình đại số có thể giải được bằng các phương pháp lặp.

IV. Ứng Dụng Dự Đoán Phân Bố Nồng Độ Tạp Chất SEO 60 Ký Tự

Mục tiêu cuối cùng của việc giải hệ phương trình khuếch tán là dự đoán chính xác phân bố nồng độ của các tạp chất trong silic sau quá trình khuếch tán. Thông tin này rất quan trọng để thiết kế và chế tạo các linh kiện bán dẫn với các đặc tính điện mong muốn. Các kết quả mô phỏng khuếch tán silic có thể được sử dụng để tối ưu hóa các thông số chế tạo, chẳng hạn như nhiệt độ, thời gian và áp suất khuếch tán, để đạt được profile nồng độ khuếch tán phù hợp. Các phần mềm mô phỏng khuếch tán silic thường cung cấp các công cụ trực quan hóa để hiển thị phân bố nồng độ tạp chất trong các cấu trúc bán dẫn.

4.1. Tính toán nồng độ tạp chất Ảnh hưởng của Nhiệt độ

Nhiệt độ là một trong những yếu tố quan trọng nhất ảnh hưởng đến quá trình khuếch tán silic. Nhiệt độ cao hơn làm tăng tốc độ khuếch tán tạp chất và làm thay đổi profile nồng độ khuếch tán. Các mô hình mô phỏng khuếch tán silic cần phải tính đến ảnh hưởng nhiệt độ đến khuếch tán silic để dự đoán chính xác phân bố nồng độ tạp chất. Các phương trình Arhenius thường được sử dụng để mô tả sự phụ thuộc của hệ số khuếch tán silic vào nhiệt độ.

4.2. Đánh Giá Profile Nồng Độ Khuếch Tán sau xử lý nhiệt

Profile nồng độ khuếch tán mô tả sự thay đổi của nồng độ tạp chất theo chiều sâu trong vật liệu silic. Sau quá trình xử lý nhiệt, profile nồng độ khuếch tán có thể thay đổi đáng kể do sự khuếch tán tạp chất. Các phương pháp đo, chẳng hạn như Secondary Ion Mass Spectrometry (SIMS), có thể được sử dụng để xác định profile nồng độ khuếch tán thực nghiệm và so sánh với các kết quả mô phỏng khuếch tán silic.

V. Kết Luận Tối Ưu Hóa Chế Tạo Linh Kiện SEO 56 Ký Tự

Việc giải hệ phương trình khuếch tán và dự đoán chính xác phân bố nồng độ tạp chất là rất quan trọng để tối ưu hóa quy trình chế tạo linh kiện bán dẫn. Các mô hình mô phỏng khuếch tán silic cho phép các nhà nghiên cứu và kỹ sư thiết kế và chế tạo các thiết bị với các đặc tính điện mong muốn, đồng thời giảm thiểu thời gian và chi phí thử nghiệm. Các phương pháp phương pháp số giải phương trình khuếch tán, chẳng hạn như phương pháp sai phân hữu hạn và các phần mềm mô phỏng khuếch tán silic chuyên dụng, cung cấp các công cụ mạnh mẽ để giải quyết các bài toán phức tạp trong lĩnh vực này.

5.1. Vai trò của Mô phỏng Khuếch Tán Silic trong thiết kế IC

Mô phỏng khuếch tán silic đóng một vai trò quan trọng trong quá trình thiết kế vi mạch (IC). Việc dự đoán chính xác phân bố nồng độ tạp chất trong các cấu trúc bán dẫn cho phép các nhà thiết kế tối ưu hóa hiệu suất và độ tin cậy của linh kiện. Các phần mềm mô phỏng khuếch tán silic thường được tích hợp với các công cụ thiết kế IC khác để tạo ra một quy trình thiết kế toàn diện.

5.2. Hướng Phát Triển Nghiên Cứu Mô Hình Khuếch Tán Silic

Nghiên cứu về mô hình khuếch tán silic vẫn đang tiếp tục phát triển, với các hướng nghiên cứu tập trung vào việc cải thiện độ chính xác của các mô hình, tính đến các hiệu ứng phức tạp hơn và phát triển các phương pháp giải phương trình khuếch tán hiệu quả hơn. Các mô hình dựa trên lý thuyết nhiệt động học không thuận nghịch và các phương pháp mô phỏng nguyên tử đang trở nên ngày càng quan trọng để giải quyết các bài toán khuếch tán đa thành phần trong các linh kiện bán dẫn tiên tiến.

Nội dung chính

Tổng quan nghiên cứu

Trong tiến trình phát triển của ngành công nghệ vi điện tử và linh kiện bán dẫn, xu hướng thu nhỏ kích thước linh kiện xuống dưới ngưỡng 100 nanomet đòi hỏi sự kiểm soát cực kỳ nghiêm ngặt về phân bố nồng độ tạp chất. Quá trình chế tạo mạch tích hợp hiện đại phụ thuộc trực tiếp vào các công đoạn xử lý nhiệt và pha tạp nồng độ cao vượt mức $10^{20}\text{ nguyên tử/cm}^3$. Vấn đề nghiên cứu cốt lõi đặt ra là các mô hình khuếch tán truyền thống dựa trên định luật Fick kinh điển chỉ xem xét hệ số khuếch tán là một hằng số đơn lẻ và áp dụng cho quá trình một thành phần. Điều này dẫn đến sự sai lệch đáng kể khi mô tả thực tế, bởi quá trình pha tạp luôn đi kèm với sự phát sinh đồng thời của các sai hỏng điểm cấu trúc ô mạng.

Mục tiêu cụ thể của luận văn là xây dựng hệ phương trình vi phân mô tả quá trình khuếch tán đồng thời bốn thành phần gồm tạp chất Boron, Arsenic cùng hai sai hỏng điểm là nguyên tử tự xen kẽ và lỗ trống nút mạng trong đơn tinh thể Silic. Nghiên cứu thực hiện mô hình hóa trên cơ sở lý thuyết nhiệt động học không thuận nghịch và áp dụng phương pháp sai phân hữu hạn để giải số tìm phân bố nồng độ chính xác. Phạm vi nghiên cứu tập trung vào quá trình ủ nhiệt đẳng nhiệt ở nhiệt độ 1273 Kelvin (tương đương 1000 độ C) với các mốc thời gian khảo sát từ 30 giây đến 240 giây tại vùng Emitter của linh kiện bán dẫn.

Ý nghĩa của công trình thể hiện rõ qua việc cung cấp công cụ toán học và thuật toán giải số có khả năng dự đoán chính xác sự phân bố không gian của tạp chất, giảm thiểu sai số tính toán biên xuống dưới 5%. Nghiên cứu đóng góp thiết thực cho việc tối ưu hóa quy trình công nghệ ủ nhiệt nhanh, giúp các nhà chế tạo vi mạch chủ động kiểm soát cấu trúc chuyển tiếp p-n, tiết kiệm khoảng 30% chi phí thử nghiệm thực nghiệm trong phòng sạch.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng của lý thuyết nhiệt động học không thuận nghịch của Onsager và lý thuyết mở rộng về cơ chế khuếch tán trong chất rắn. Khi hệ thống khuếch tán là một hệ nhiệt động mở xảy ra trong điều kiện bất thuận nghịch, sự sinh entropy luôn lớn hơn 0 và được biểu diễn qua tích của mật độ dòng suy rộng với các lực suy rộng tương ứng. Mối quan hệ giữa dòng khuếch tán và gradient thế hóa học được thiết lập thông qua ma trận hệ số hiện tượng luận đối xứng. Mô hình bổ sung nguyên lý cân bằng lực Gibbs - Duhem và tính vi thuận nghịch khi không có từ trường ngoài nhằm triệt tiêu các bậc tự do phụ thuộc tuyến tính giữa 4 thành phần.

Các khái niệm chính được sử dụng bao gồm: sai hỏng điểm (nguyên tử tự xen kẽ Silic và lỗ trống nút mạng), cơ chế khuếch tán hỗn hợp kết hợp giữa cơ chế Kick-out và cơ chế Frank-Turnbull, hệ số khuếch tán nội và nồng độ cân bằng nhiệt động học. Trong mô hình này, Boron chiếm ưu thế khuếch tán theo cơ chế xen kẽ với tỷ lệ thực nghiệm lên đến hơn 98%, trong khi Arsenic khuếch tán chủ yếu thông qua cơ chế lỗ trống. Năng lượng kích hoạt dịch chuyển của nguyên tử xen kẽ được xác định ở mức xấp xỉ 0.5 eV, thấp hơn đáng kể so với mức xấp xỉ 3.0 eV của nguyên tử thay thế nút mạng. Trường điện nội sinh ra do sự chênh lệch gradient nồng độ các ion tạp chất được tính toán với hệ số tăng cường cực đại đạt giá trị 2.0.

Phương pháp nghiên cứu

Nguồn dữ liệu đầu vào của đề tài sử dụng hệ thống tham số vật lý chuẩn hóa từ các công bố quốc tế uy tín về tinh thể Silic, bao gồm tần số dao động nguyên tử khoảng $10^{13}\text{ đến }10^{14}\text{ Hz}$, nồng độ hạt tải thuần $n_i$, nồng độ cân bằng của tự xen kẽ $C_I^{cb} = 5.0 \times 10^{22} \exp(-0.4\text{eV}/kT)\text{ cm}^{-3}$ và lỗ trống $C_V^{cb} = 2.0 \times 10^{23} \exp(-2.0\text{eV}/kT)\text{ cm}^{-3}$.

Về phương pháp phân tích, tác giả lựa chọn phương pháp sai phân hữu hạn thời gian tiến, không gian trung tâm (FTCS) trên hệ tọa độ không gian một chiều. Cỡ mẫu tính toán bao gồm một mạng lưới vi phân không gian với hàng nghìn nút lưới trải dài từ bề mặt vào sâu trong khối bán dẫn. Phương pháp chọn mẫu lưới dựa trên bước vi phân không gian $dx$ và bước thời gian $dt$ cực nhỏ, đảm bảo điều kiện hội tụ nghiêm ngặt $D \cdot dt / (dx)^2 \le 0.5$ của phương trình đạo hàm riêng dạng parabolic. Lý do lựa chọn thuật toán sai phân hiện FTCS là tính tường minh, cho phép giải trực tiếp hệ phương trình vi phân phi tuyến bậc hai liên kết phức tạp giữa 4 thành phần mà các phương pháp giải tích không thể tiếp cận được. Toàn bộ thuật toán được lập trình, giải số và hoàn thiện trong giai đoạn 2006-2007.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã đưa ra các kết quả mô phỏng định lượng rõ ràng về động học khuếch tán đồng thời của 4 thành phần tại nhiệt độ 1273 Kelvin qua các chu kỳ thời gian 30 giây, 60 giây, 90 giây, 120 giây, 150 giây, 180 giây và 240 giây:

Thứ nhất, phân bố nồng độ của Boron và Arsenic biến thiên phi tuyến theo chiều sâu thâm nhập, nồng độ bề mặt giảm dần theo hàm sai bù và phân bố Gaussian. Khi thời gian ủ nhiệt tăng từ 60 giây lên 180 giây (tăng 200%), độ sâu khuếch tán của lớp tiếp giáp tăng thêm khoảng 35%, đồng thời độ dốc nồng độ tại vùng biên chuyển tiếp giảm rõ rệt.

Thứ hai, sự xuất hiện của dòng tương tác chéo giữa các sai hỏng điểm đóng vai trò then chốt làm biến đổi tốc độ khuếch tán. Nồng độ tự xen kẽ tích tụ mạnh tại vùng lân cận bề mặt trong 30 giây đầu tiên, làm tăng cường hệ số khuếch tán hiệu dụng của Boron lên cao hơn khoảng 25% so với giá trị tính toán theo mô hình Fick độc lập.

Thứ ba, ở vùng nồng độ Arsenic rất cao vượt ngưỡng $10^{20}\text{ nguyên tử/cm}^3$, xuất hiện hiện tượng tụ đám gồm 3 nguyên tử Arsenic kết hợp với 1 điện tử, làm suy giảm tốc độ khuếch tán thực tế khoảng 15% đến 20% so với trường hợp pha tạp loãng.

Thứ tư, quá trình tái hợp giữa tự xen kẽ và lỗ trống làm triệt tiêu mật độ sai hỏng tự do tại các vùng sâu bên trong khối Silic, thiết lập trạng thái cân bằng động cục bộ sau khoảng 120 giây xử lý nhiệt.

Thảo luận kết quả

Nguyên nhân cốt lõi dẫn đến các hiện tượng trên là sự liên kết chặt chẽ giữa gradient thế hóa học của tạp chất với mật độ sai hỏng điểm không cân bằng sinh ra trong quá trình ủ nhiệt. Khi dòng tạp chất Boron mang điện tích âm di chuyển đồng thời cùng dòng Arsenic mang điện tích dương, tương tác Coulomb nội tại và tương tác trao đổi vị trí với mạng tinh thể tạo nên lực cản trở hoặc thúc đẩy lẫn nhau.

Khi so sánh với các công trình thực nghiệm đo phổ khối ion thứ cấp (SIMS) của các nhóm tác giả quốc tế, kết quả mô phỏng của hệ 4 phương trình thể hiện độ tương thích rất cao với sai số nồng độ dưới 8%, trong khi mô hình Fick truyền thống ghi nhận sai số lên tới 30-40% ở vùng nồng độ cao. Toàn bộ dữ liệu nghiên cứu có thể được trực quan hóa tối ưu thông qua hệ thống đồ thị biểu diễn phân bố nồng độ dạng logarit theo độ sâu micromet và bảng tổng hợp các hệ số hiện tượng luận $L_{ik}$ biến thiên theo nhiệt độ từ 950 độ C đến 1100 độ C. Kết quả khẳng định lý thuyết nhiệt động học không thuận nghịch là công cụ vượt trội để mô tả bản chất vi mô của vật liệu bán dẫn.

Đề xuất và khuyến nghị

Thứ nhất, tích hợp module giải số 4 thành phần vào hệ thống phần mềm TCAD mô phỏng công nghệ vi điện tử. Các viện nghiên cứu và trung tâm thiết kế bán dẫn cần ứng dụng giải thuật này để mô phỏng chính xác profile pha tạp cho các linh kiện có kích thước dưới 65 nanomet, giúp rút ngắn thời gian nghiên cứu và phát triển sản phẩm khoảng 25% trong vòng 12 tháng tới.

Thứ hai, chuẩn hóa và mở rộng ngân hàng dữ liệu thực nghiệm về hệ số khuếch tán và nồng độ cân bằng sai hỏng điểm. Nhóm nghiên cứu thực nghiệm cần phối hợp triển khai các phép đo phổ sâu ở dải nhiệt độ từ 800 độ C đến 1200 độ C nhằm tinh chỉnh các hằng số kích hoạt nhiệt, nâng độ chính xác của mô hình lên trên 98% trong kế hoạch 18 tháng.

Thứ ba, tối ưu hóa quy trình ủ nhiệt nhanh (RTA) trong công nghiệp chế tạo chip bán dẫn. Các kỹ sư quy trình nên thiết lập thời gian ủ xung nhiệt trong khoảng 30 đến 90 giây ở 1273 Kelvin để kiểm soát độ sâu tiếp giáp p-n nông dưới 50 nanomet, hạn chế tối đa sự khuếch tán dị thường do dư thừa nguyên tử tự xen kẽ.

Thứ tư, nâng cấp thuật toán từ mô hình 1 chiều lên không gian 2 chiều và 3 chiều. Các đơn vị nghiên cứu tính toán khoa học cần phát triển tiếp hệ lưới sai phân đa chiều có xét đến tác động của ứng suất cơ học màng mỏng và hiệu ứng biên cấu trúc ô mạng trong lộ trình 24 tháng.

Đối tượng nên tham khảo luận văn

Nhóm kỹ sư R&D và chuyên gia thiết kế bán dẫn: Tiếp cận mô hình toán học và giải thuật chính xác để tối ưu hóa quy trình chế tạo các linh kiện nano như MOSFET, Diode và Transistor lưỡng cực, giúp nâng cao tỷ lệ sống của vi mạch.

Nhà nghiên cứu và học viên cao học chuyên ngành Vật liệu và Linh kiện Nano: Sử dụng luận văn như tài liệu học thuật chuyên sâu về cách ứng dụng nhiệt động học không thuận nghịch và phương pháp số giải bài toán vận chuyển hạt trong chất rắn.

Kỹ sư phát triển phần mềm mô phỏng vật lý và TCAD: Khai thác cấu trúc ma trận hiện tượng luận và sơ đồ sai phân hữu hạn để tích hợp thành các module tính toán thương mại phục vụ thiết kế công nghệ bán dẫn.

Giảng viên các trường đại học khối kỹ thuật: Sử dụng toàn bộ khung lý thuyết, công thức vi phân và đồ thị mô phỏng làm bài giảng mẫu mực cho các học phần Vật lý bán dẫn, Mô hình hóa vật liệu và Công nghệ nano.

Câu hỏi thường gặp

Tại sao định luật Fick cổ điển không đáp ứng được yêu cầu mô phỏng linh kiện nano? Định luật Fick chỉ áp dụng tốt cho hệ một thành phần nồng độ loãng và coi hệ số khuếch tán là hằng số. Ở kích thước dưới 100 nanomet và nồng độ tạp chất trên $10^{20}\text{ nguyên tử/cm}^3$, tương tác giữa nhiều tạp chất và các sai hỏng điểm gây ra khuếch tán dị thường, đòi hỏi phải dùng nhiệt động học không thuận nghịch.

Vai trò chính của hai sai hỏng điểm I và V trong mạng Silic là gì? Tự xen kẽ Silic (I) và lỗ trống (V) là phương tiện trung gian điều khiển cơ chế khuếch tán. Boron phụ thuộc vào I với tỷ lệ trên 98% qua cơ chế hỗn hợp Kick-out, trong khi Arsenic dựa vào V qua cơ chế Frank-Turnbull để hoán đổi vị trí trong mạng tinh thể.

Lý do luận văn lựa chọn phương pháp sai phân thời gian tiến (FTCS) là gì? Phương pháp FTCS là phương pháp sai phân hiện, có sơ đồ thuật toán rõ ràng, cho phép tính toán trực tiếp giá trị nồng độ tại bước thời gian tiếp theo từ các giá trị đã biết. Thuật toán đảm bảo tính ổn định cao và kiểm soát tốt sai số đối với hệ 4 phương trình phi tuyến.

Giả thiết cặp B-As đứng im ảnh hưởng như thế nào đến độ chính xác của mô hình? Trong điều kiện pha tạp đồng thời, các ion Boron âm và Arsenic dương hút nhau tạo thành cặp trung hòa tĩnh với hệ số khuếch tán gần bằng 0. Giả thiết này giúp đơn giản hóa hệ phương trình nhưng vẫn phản ánh chính xác sự suy giảm nồng độ tạp chất hoạt tính điện tự do.

Mô hình khuếch tán này có thể áp dụng cho các chất bán dẫn khác không? Khung lý thuyết nhiệt động học không thuận nghịch mang tính tổng quát cao, hoàn toàn có thể áp dụng cho các vật liệu bán dẫn khác như Germanium, GaAs hay SiC khi thay thế các thông số đặc trưng về sai hỏng điểm và năng lượng kích hoạt tương ứng của vật liệu đó.

Kết luận

• Luận văn đã thiết lập thành công hệ phương trình khuếch tán đồng thời 4 thành phần (B, As, I, V) trong Silic dựa trên lý thuyết nhiệt động học không thuận nghịch.
• Xây dựng hoàn chỉnh thuật toán và chương trình giải số ổn định bằng phương pháp sai phân hữu hạn thời gian tiến FTCS.
• Mô phỏng chi tiết profile phân bố nồng độ của tạp chất và sai hỏng điểm tại 1273 Kelvin trong các khoảng thời gian từ 30 đến 240 giây.
• Làm sáng tỏ vai trò chi phối của dòng tương tác chéo và cơ chế sai hỏng điểm đối với sự phân bố nồng độ ở quy mô nanomet.
• Tạo tiền đề khoa học vững chắc để nội địa hóa và làm chủ các công cụ phần mềm mô phỏng công nghệ bán dẫn tiên tiến.

Bước phát triển tiếp theo của nghiên cứu là mở rộng giải thuật sang mô hình không gian 2D và 3D trong 12 đến 24 tháng tới. Hãy khám phá toàn văn luận văn để nắm vững các thuật toán giải số chuyên sâu và ứng dụng hiệu quả vào công nghệ chế tạo vi mạch bán dẫn hiện đại.
