Đồ Án Truyền Động Xung Áp Động Cơ DC (DHTDHCK12Z) + Mô Phỏng

Đồ án nghiên cứu truyền động xađ xung áp động cơ có link ggdrive mô phỏng cuối bài hoặc liên hệ 0799008541, áp dụng công nghệ tiên tiến, tối ưu giải pháp kỹ thuật cho bài toán .

• Người hướng dẫn: Cô Giáo Nguyễn Minh Thư
• Chuyên ngành: Điện
• Đề tài: Mô Hình Hoá Hệ Truyền Động Xa-D
• Loại tài liệu: Đồ án tốt nghiệp

Mục lục chi tiết

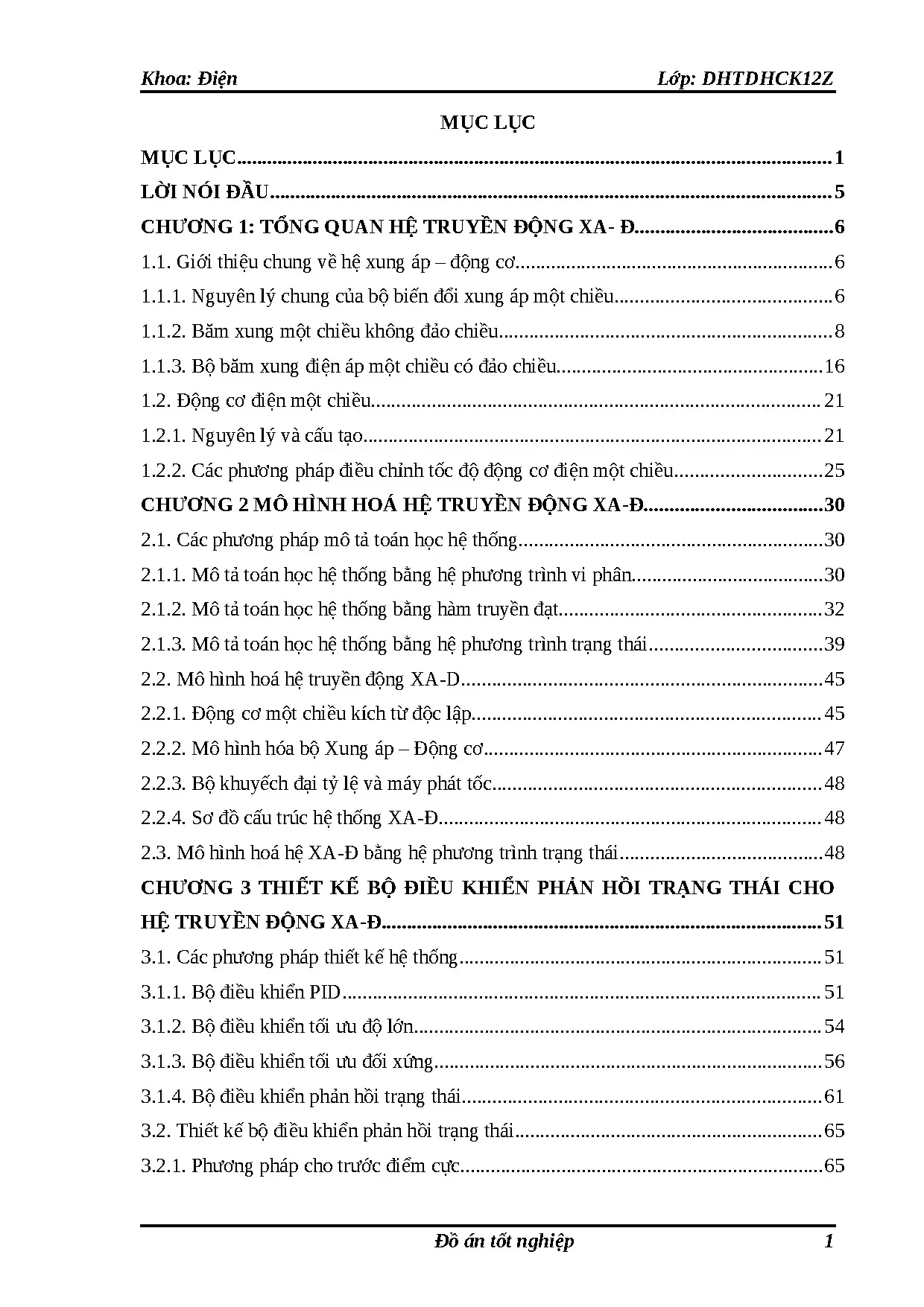

• MỤC LỤC
• 1. CHƯƠNG 1: TỔNG QUAN HỆ TRUYỀN ĐỘNG XA- Đ
• 1.1. Giới thiệu chung về hệ xung áp – động cơ
• 1.2. Nguyên lý chung của bộ biến đổi xung áp một chiều
• 1.3. Băm xung một chiều không đảo chiều
• 1.3.1. Bộ băm xung một chiều nối tiếp
• 1.4. Bộ băm xung điện áp một chiều có đảo chiều
• 1.5. Động cơ điện một chiều
• 1.5.1. Nguyên lý và cấu tạo
• 1.5.2. Các phương pháp điều chỉnh tốc độ động cơ điện một chiều
• 2. CHƯƠNG 2 MÔ HÌNH HOÁ HỆ TRUYỀN ĐỘNG XA-Đ
• 2.1. Các phương pháp mô tả toán học hệ thống
• 2.2. Mô tả toán học hệ thống bằng hệ phương trình vi phân
• 2.3. Mô tả toán học hệ thống bằng hàm truyền đạt
• 2.4. Mô tả toán học hệ thống bằng hệ phương trình trạng thái
• 2.5. Mô hình hoá hệ truyền động XA-D
• 2.5.1. Động cơ một chiều kích từ độc lập
• 2.5.2. Mô hình hóa bộ Xung áp – Động cơ
• 2.5.3. Bộ khuyếch đại tỷ lệ và máy phát tốc
• 2.5.4. Sơ đồ cấu trúc hệ thống XA-Đ
• 2.5.5. Mô hình hoá hệ XA-Đ bằng hệ phương trình trạng thái
• 3. CHƯƠNG 3 THIẾT KẾ BỘ ĐIỀU KHIỂN PHẢN HỒI TRẠNG THÁI CHO HỆ TRUYỀN ĐỘNG XA-Đ
• 3.1. Các phương pháp thiết kế hệ thống
• 3.2. Bộ điều khiển PID
• 3.3. Bộ điều khiển tối ưu độ lớn
• 3.4. Bộ điều khiển tối ưu đối xứng
• 3.5. Bộ điều khiển phản hồi trạng thái
• 3.5.1. Thiết kế bộ điều khiển phản hồi trạng thái
• 3.5.1.1. Phương pháp cho trước điểm cực
• 3.6. Phương pháp Roppenecker
• 3.7. Phương pháp modal phản hồi trạng thái
• 3.8. Thiết kế bộ điều khiển phản hồi trạng thái
• 3.8.1. Kiểm tra tính quan sát được và điều khiển đk của hệ thống
• 3.8.2. Thiết kế bộ điêu khiển phản hồi trạng thái
• 4. CHƯƠNG 4 GIỚI THIỆU PHẦN MỀM MATLAB VÀ CHẠY MÔ PHỎNG KẾT QUẢ
• 4.1. Tổng quan về phần mềm Matlab và Simulink
• 4.1.1. Giới thiệu phần mềm Matlab
• 4.1.2. Thư viện khối chuẩn của Simulink
• 4.2. Xây dựng sơ đồ khối các khâu trong Matlab
• 4.3. Đánh giá hệ thống khi chưa có bộ điều khiển phản hồi
• 4.4. Đánh giá hệ thống khi có bộ điêu khiển phản hồi
• 4.5. Hệ thống với các bộ số nghiệm cực khác nhau
• TÀI LIỆU THAM KHẢO
• DANH MỤC HÌNH
• LỜI NÓI ĐẦU

Tóm tắt

I. Tổng Quan Về Đồ Án Truyền Động Xung Áp DC Ứng Dụng

Bài viết này cung cấp cái nhìn tổng quan về đồ án truyền động xung áp DC, một lĩnh vực quan trọng trong kỹ thuật điện và tự động hóa. Truyền động xung áp DC (hay còn gọi là DC-DC converter) là một thiết bị điện tử công suất dùng để chuyển đổi điện áp DC từ một mức sang một mức khác. Ứng dụng của truyền động xung áp DC rất rộng rãi, bao gồm điều khiển tốc độ động cơ DC, nguồn cung cấp cho các thiết bị điện tử, và các hệ thống năng lượng tái tạo. Bộ biến đổi xung áp là trái tim của hệ thống, thực hiện việc băm xung điện áp đầu vào để tạo ra điện áp đầu ra mong muốn. Hiểu rõ nguyên lý hoạt động, các loại mạch, và phương pháp điều khiển truyền động xung áp DC là rất quan trọng đối với kỹ sư điện. Bài viết sẽ đi sâu vào các khía cạnh này, đồng thời cung cấp các ví dụ về mô phỏng và tài liệu tham khảo để giúp người đọc nắm vững kiến thức. Một trong những ưu điểm chính của bộ biến đổi DC-DC là hiệu suất cao so với các phương pháp điều chỉnh điện áp tuyến tính truyền thống. Điều này đặc biệt quan trọng trong các ứng dụng di động và năng lượng tái tạo, nơi hiệu quả năng lượng là yếu tố then chốt. Tuy nhiên, việc thiết kế và điều khiển bộ biến đổi xung áp cũng đặt ra nhiều thách thức, đặc biệt là trong việc giảm thiểu nhiễu điện từ (EMI) và đảm bảo ổn định của hệ thống. Các tài liệu nghiên cứu và mô phỏng đóng vai trò quan trọng trong việc giải quyết những thách thức này.

1.1. Giới Thiệu Về Hệ Thống Xung Áp và Ứng Dụng Thực Tiễn

Hệ thống xung áp (DC-DC converter) là một loại bộ biến đổi điện áp DC quan trọng, được sử dụng rộng rãi trong nhiều ứng dụng. Chức năng chính của nó là chuyển đổi một điện áp DC đầu vào thành một điện áp DC đầu ra có mức khác, có thể cao hơn (boost converter), thấp hơn (buck converter), hoặc đảo dấu (buck-boost converter). Ứng dụng thực tiễn của hệ thống xung áp rất đa dạng, bao gồm: Điều khiển tốc độ động cơ DC: Bộ xung áp cho phép điều chỉnh điện áp cấp cho động cơ DC, từ đó điều khiển tốc độ quay một cách chính xác. Cung cấp nguồn cho thiết bị điện tử: Bộ xung áp được sử dụng để tạo ra các mức điện áp khác nhau cần thiết cho hoạt động của các mạch điện tử trong các thiết bị như máy tính, điện thoại di động, và thiết bị y tế. Hệ thống năng lượng tái tạo: Bộ xung áp đóng vai trò quan trọng trong việc tích hợp các nguồn năng lượng tái tạo như mặt trời và gió vào lưới điện, bằng cách chuyển đổi điện áp từ các tấm pin mặt trời hoặc tuabin gió thành điện áp phù hợp với lưới điện. Xe điện: Bộ xung áp được sử dụng để chuyển đổi điện áp từ pin sang các mức điện áp khác nhau cần thiết cho các hệ thống khác nhau trong xe điện, chẳng hạn như động cơ, hệ thống chiếu sáng, và hệ thống điều hòa không khí. Do tính linh hoạt và hiệu quả cao, hệ thống xung áp là một thành phần không thể thiếu trong nhiều ứng dụng điện tử và năng lượng hiện đại.

1.2. Phân Loại Bộ Biến Đổi Xung Áp DC và Đặc Điểm Nổi Bật

Có nhiều loại bộ biến đổi xung áp DC khác nhau, mỗi loại có đặc điểm và ứng dụng riêng. Một số loại phổ biến bao gồm: Buck Converter: Chuyển đổi điện áp DC đầu vào thành điện áp DC đầu ra thấp hơn. Hiệu suất cao, đơn giản trong thiết kế, thường được sử dụng trong các ứng dụng cần giảm điện áp. Boost Converter: Chuyển đổi điện áp DC đầu vào thành điện áp DC đầu ra cao hơn. Được sử dụng trong các ứng dụng cần tăng điện áp, chẳng hạn như hệ thống năng lượng mặt trời. Buck-Boost Converter: Có khả năng chuyển đổi điện áp DC đầu vào thành điện áp DC đầu ra có thể cao hơn hoặc thấp hơn, đồng thời có thể đảo dấu điện áp. Linh hoạt, được sử dụng trong các ứng dụng cần cả tăng và giảm điện áp. Cuk Converter: Tương tự như buck-boost converter, nhưng có dòng điện đầu vào và đầu ra liên tục, giảm nhiễu điện từ. Isolated Converter: Sử dụng biến áp để cách ly điện giữa đầu vào và đầu ra, tăng cường an toàn và giảm nhiễu. Thường được sử dụng trong các ứng dụng y tế và công nghiệp. Ngoài ra, còn có các loại bộ biến đổi xung áp phức tạp hơn như LLC resonant converter, ZVS converter, và ZCS converter, được thiết kế để đạt hiệu suất cao hơn và giảm nhiễu hơn. Việc lựa chọn loại bộ biến đổi xung áp phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng, bao gồm mức điện áp đầu vào và đầu ra, công suất, hiệu suất, và yêu cầu về nhiễu điện từ.

II. Thách Thức và Vấn Đề Trong Thiết Kế Xung Áp DC Hiện Đại

Mặc dù có nhiều ưu điểm, việc thiết kế và điều khiển truyền động xung áp DC cũng đặt ra nhiều thách thức. Một trong những thách thức lớn nhất là đảm bảo ổn định của hệ thống. Bộ biến đổi xung áp là một hệ thống phi tuyến, và việc điều khiển nó để đạt được đáp ứng nhanh, chính xác, và ổn định là một bài toán phức tạp. Nhiễu điện từ (EMI) là một vấn đề khác cần được quan tâm. Bộ biến đổi xung áp tạo ra nhiễu điện từ do quá trình chuyển mạch nhanh chóng, có thể ảnh hưởng đến các thiết bị điện tử khác. Việc giảm thiểu EMI đòi hỏi các kỹ thuật thiết kế mạch cẩn thận, chẳng hạn như sử dụng bộ lọc, che chắn, và tối ưu hóa bố cục mạch. Ngoài ra, việc nâng cao hiệu suất và giảm kích thước của bộ biến đổi xung áp cũng là những mục tiêu quan trọng. Sử dụng các linh kiện công suất mới, chẳng hạn như SiC MOSFET và GaN FET, có thể giúp tăng hiệu suất và giảm kích thước. Tuy nhiên, việc sử dụng các linh kiện này cũng đòi hỏi các kỹ thuật thiết kế và điều khiển tiên tiến để tận dụng tối đa ưu điểm của chúng. Các tài liệu và mô phỏng đóng vai trò then chốt trong việc giải quyết những thách thức này. Mô phỏng cho phép kỹ sư kiểm tra và tối ưu hóa thiết kế trước khi chế tạo mạch thực tế, giúp tiết kiệm thời gian và chi phí. Tài liệu nghiên cứu cung cấp kiến thức và kinh nghiệm cần thiết để giải quyết các vấn đề kỹ thuật phức tạp.

2.1. Ổn Định và Điều Khiển Bộ Xung Áp DC Các Phương Pháp

Đảm bảo ổn định và điều khiển chính xác bộ xung áp DC là một yêu cầu quan trọng trong nhiều ứng dụng. Có nhiều phương pháp điều khiển khác nhau được sử dụng, bao gồm: Điều khiển PWM (Pulse Width Modulation): Phương pháp phổ biến nhất, điều chỉnh độ rộng xung của tín hiệu điều khiển để thay đổi điện áp đầu ra. Đơn giản, dễ thực hiện, nhưng có thể gây ra nhiễu. Điều khiển Current Mode: Điều khiển dòng điện qua cuộn cảm, cải thiện độ ổn định và đáp ứng. Phức tạp hơn PWM, nhưng hiệu quả hơn trong việc giảm nhiễu. Điều khiển Predictive: Sử dụng mô hình toán học của bộ xung áp để dự đoán trạng thái tương lai và điều khiển hệ thống một cách tối ưu. Đòi hỏi mô hình chính xác, nhưng có thể đạt được hiệu suất cao. Điều khiển Fuzzy Logic: Sử dụng logic mờ để điều khiển bộ xung áp, phù hợp với các hệ thống phi tuyến và không chắc chắn. Dễ thích ứng với các điều kiện thay đổi, nhưng cần điều chỉnh các tham số. Điều khiển Adaptive: Tự động điều chỉnh các tham số điều khiển để thích ứng với các thay đổi trong hệ thống. Thích hợp với các ứng dụng có tải thay đổi hoặc các yếu tố môi trường thay đổi. Việc lựa chọn phương pháp điều khiển phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng, bao gồm độ chính xác, tốc độ đáp ứng, và khả năng chống nhiễu.

2.2. Giảm Thiểu Nhiễu Điện Từ EMI Trong Mạch Xung Áp DC

Nhiễu điện từ (EMI) là một vấn đề nghiêm trọng trong mạch xung áp DC, có thể ảnh hưởng đến các thiết bị điện tử khác. Có nhiều kỹ thuật để giảm thiểu EMI, bao gồm: Sử dụng bộ lọc: Đặt bộ lọc EMI ở đầu vào và đầu ra của bộ xung áp để chặn các tín hiệu nhiễu. Che chắn: Sử dụng vỏ kim loại để che chắn bộ xung áp và ngăn chặn nhiễu phát ra. Tối ưu hóa bố cục mạch: Sắp xếp các linh kiện một cách cẩn thận để giảm thiểu diện tích vòng lặp của dòng điện và giảm nhiễu. Sử dụng kỹ thuật chuyển mạch mềm: Chuyển mạch mềm giúp giảm độ dốc của dòng điện và điện áp trong quá trình chuyển mạch, giảm nhiễu. Sử dụng linh kiện có độ ồn thấp: Chọn các linh kiện, đặc biệt là MOSFET và diode, có độ ồn thấp. Sử dụng kỹ thuật nối đất tốt: Đảm bảo rằng tất cả các điểm nối đất đều được kết nối với nhau một cách chắc chắn để giảm nhiễu. Sử dụng cáp và kết nối được che chắn: Sử dụng cáp và kết nối được che chắn để ngăn chặn nhiễu xâm nhập vào bộ xung áp. Việc kết hợp nhiều kỹ thuật khác nhau có thể giúp giảm thiểu EMI một cách hiệu quả.

III. Phương Pháp Mô Phỏng Truyền Động Xung Áp DC Hiệu Quả

Mô phỏng đóng vai trò quan trọng trong quá trình thiết kế và phân tích truyền động xung áp DC. Mô phỏng cho phép kỹ sư kiểm tra hiệu suất của thiết kế trước khi chế tạo mạch thực tế, giúp tiết kiệm thời gian và chi phí. Có nhiều phần mềm mô phỏng khác nhau có sẵn, bao gồm MATLAB/Simulink, PSpice, và LTspice. MATLAB/Simulink là một công cụ mạnh mẽ cho mô phỏng hệ thống điều khiển, cho phép mô hình hóa các thành phần của truyền động xung áp DC, bao gồm bộ biến đổi, động cơ, và bộ điều khiển. PSpice là một phần mềm mô phỏng mạch điện tử phổ biến, cho phép mô phỏng chi tiết các mạch truyền động xung áp DC, bao gồm cả các hiệu ứng phi tuyến và nhiễu. LTspice là một phần mềm mô phỏng miễn phí và mạnh mẽ, đặc biệt thích hợp cho mô phỏng các mạch truyền động xung áp DC với độ chính xác cao. Trong quá trình mô phỏng, cần chú ý đến việc lựa chọn mô hình phù hợp cho các linh kiện, thiết lập các thông số mô phỏng chính xác, và phân tích kết quả mô phỏng một cách cẩn thận. Mô phỏng có thể giúp kỹ sư xác định các vấn đề tiềm ẩn trong thiết kế, tối ưu hóa hiệu suất, và đảm bảo ổn định của hệ thống.

3.1. MATLAB Simulink Trong Mô Phỏng Xung Áp DC Hướng Dẫn Chi Tiết

MATLAB/Simulink là một công cụ mạnh mẽ để mô phỏng truyền động xung áp DC. Để mô phỏng bằng MATLAB/Simulink, cần thực hiện các bước sau: Xây dựng mô hình: Sử dụng các khối có sẵn trong thư viện Simulink để xây dựng mô hình của truyền động xung áp DC, bao gồm bộ biến đổi, động cơ, và bộ điều khiển. Thiết lập thông số: Thiết lập các thông số cho các khối, chẳng hạn như điện áp đầu vào, điện áp đầu ra, tần số chuyển mạch, và các thông số của động cơ. Chọn phương pháp giải: Chọn phương pháp giải phù hợp với hệ thống, chẳng hạn như ode45 (Runge-Kutta) hoặc ode23tb. Chạy mô phỏng: Chạy mô phỏng và quan sát kết quả. Phân tích kết quả: Phân tích kết quả mô phỏng để đánh giá hiệu suất của hệ thống, chẳng hạn như điện áp đầu ra, dòng điện, và tốc độ. Tối ưu hóa thiết kế: Tối ưu hóa thiết kế dựa trên kết quả mô phỏng, chẳng hạn như điều chỉnh các tham số điều khiển để cải thiện đáp ứng và ổn định. Ví dụ, có thể sử dụng các công cụ tối ưu hóa của MATLAB để tìm các tham số điều khiển tối ưu. Sử dụng các scope để theo dõi tín hiệu và đánh giá hiệu suất hệ thống.

3.2. Sử Dụng PSpice Để Mô Phỏng Chi Tiết Mạch Xung Áp DC

PSpice là một phần mềm mô phỏng mạch điện tử mạnh mẽ, thích hợp để mô phỏng chi tiết mạch xung áp DC. Các bước thực hiện: Vẽ sơ đồ mạch: Vẽ sơ đồ mạch của truyền động xung áp DC bằng trình soạn thảo mạch của PSpice. Chọn mô hình linh kiện: Chọn mô hình phù hợp cho các linh kiện, chẳng hạn như MOSFET, diode, và cuộn cảm. Thiết lập thông số mô phỏng: Thiết lập các thông số mô phỏng, chẳng hạn như thời gian mô phỏng, bước thời gian, và các nguồn kích thích. Chạy mô phỏng: Chạy mô phỏng và quan sát kết quả. Phân tích kết quả: Phân tích kết quả mô phỏng để đánh giá hiệu suất của mạch, chẳng hạn như điện áp đầu ra, dòng điện, và công suất tiêu thụ. Kiểm tra các thông số quan trọng: Kiểm tra kỹ các thông số như điện áp và dòng qua các linh kiện để đảm bảo không vượt quá giới hạn cho phép. PSpice cho phép mô phỏng các hiệu ứng phi tuyến, nhiễu, và các yếu tố khác có thể ảnh hưởng đến hiệu suất của mạch xung áp DC. Có thể sử dụng các công cụ phân tích tần số và phân tích nhiễu của PSpice để đánh giá hiệu suất của mạch trong các điều kiện khác nhau.

IV. Ứng Dụng Thực Tế và Kết Quả Nghiên Cứu Đồ Án Xung Áp DC

Đồ án xung áp DC không chỉ là một chủ đề học thuật, mà còn có nhiều ứng dụng thực tế quan trọng. Các kết quả nghiên cứu trong lĩnh vực này đã đóng góp vào sự phát triển của nhiều công nghệ hiện đại. Trong lĩnh vực điều khiển động cơ, truyền động xung áp DC cho phép điều khiển tốc độ động cơ một cách chính xác và hiệu quả. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp, nơi yêu cầu kiểm soát tốc độ chính xác. Trong lĩnh vực năng lượng tái tạo, truyền động xung áp DC đóng vai trò quan trọng trong việc tích hợp các nguồn năng lượng tái tạo vào lưới điện. Bộ biến đổi xung áp cho phép chuyển đổi điện áp từ các tấm pin mặt trời hoặc tuabin gió thành điện áp phù hợp với lưới điện, giúp tăng cường hiệu quả và độ tin cậy của hệ thống năng lượng tái tạo. Trong lĩnh vực xe điện, truyền động xung áp DC được sử dụng để chuyển đổi điện áp từ pin sang các mức điện áp khác nhau cần thiết cho các hệ thống khác nhau trong xe điện, chẳng hạn như động cơ, hệ thống chiếu sáng, và hệ thống điều hòa không khí. Các nghiên cứu gần đây tập trung vào việc cải thiện hiệu suất, giảm kích thước, và giảm nhiễu của truyền động xung áp DC để đáp ứng nhu cầu ngày càng cao của các ứng dụng hiện đại.

4.1. Điều Khiển Tốc Độ Động Cơ DC Sử Dụng Truyền Động Xung Áp

Điều khiển tốc độ động cơ DC là một ứng dụng quan trọng của truyền động xung áp. Bộ biến đổi xung áp cho phép điều chỉnh điện áp cấp cho động cơ DC, từ đó điều khiển tốc độ quay một cách chính xác. Có nhiều phương pháp điều khiển khác nhau được sử dụng, bao gồm điều khiển PWM, điều khiển current mode, và điều khiển fuzzy logic. Điều khiển PWM là phương pháp phổ biến nhất, điều chỉnh độ rộng xung của tín hiệu điều khiển để thay đổi điện áp đầu ra. Điều khiển current mode cải thiện độ ổn định và đáp ứng bằng cách điều khiển dòng điện qua cuộn cảm. Điều khiển fuzzy logic phù hợp với các hệ thống phi tuyến và không chắc chắn. Các nghiên cứu gần đây tập trung vào việc phát triển các phương pháp điều khiển tiên tiến để cải thiện hiệu suất, độ chính xác, và khả năng chống nhiễu của hệ thống điều khiển tốc độ động cơ DC sử dụng truyền động xung áp. Ví dụ, các thuật toán điều khiển tối ưu có thể được sử dụng để giảm thiểu tổn hao năng lượng và cải thiện đáp ứng tốc độ.

4.2. Tích Hợp Năng Lượng Tái Tạo Với Xung Áp DC Hiệu Quả và Thách Thức

Tích hợp năng lượng tái tạo là một ứng dụng quan trọng khác của truyền động xung áp DC. Bộ biến đổi xung áp cho phép chuyển đổi điện áp từ các tấm pin mặt trời hoặc tuabin gió thành điện áp phù hợp với lưới điện. Điều này giúp tăng cường hiệu quả và độ tin cậy của hệ thống năng lượng tái tạo. Hiệu quả: Bộ biến đổi xung áp cho phép tối ưu hóa điểm làm việc của các nguồn năng lượng tái tạo, chẳng hạn như tấm pin mặt trời, để đạt được công suất đầu ra tối đa. Bộ biến đổi xung áp cũng cho phép điều chỉnh điện áp và dòng điện để phù hợp với yêu cầu của lưới điện. Thách thức: Một trong những thách thức lớn nhất là đảm bảo ổn định của hệ thống khi có sự thay đổi trong nguồn năng lượng tái tạo, chẳng hạn như sự thay đổi trong ánh sáng mặt trời hoặc tốc độ gió. Nhiễu điện từ (EMI) cũng là một vấn đề cần được quan tâm, vì bộ biến đổi xung áp tạo ra nhiễu điện từ do quá trình chuyển mạch nhanh chóng. Các nghiên cứu gần đây tập trung vào việc phát triển các phương pháp điều khiển tiên tiến và các kỹ thuật giảm nhiễu để giải quyết những thách thức này.

V. Tài Liệu Nghiên Cứu và Nguồn Tham Khảo Về Truyền Động DC

Nghiên cứu và tìm hiểu về truyền động xung áp DC đòi hỏi nguồn tài liệu phong phú và đáng tin cậy. Các nguồn tài liệu có thể bao gồm sách chuyên khảo, bài báo khoa học, hội nghị khoa học, và tài liệu kỹ thuật từ các nhà sản xuất. Sách chuyên khảo cung cấp cái nhìn tổng quan về các khái niệm cơ bản, nguyên lý hoạt động, và các phương pháp thiết kế truyền động xung áp DC. Bài báo khoa học trình bày các kết quả nghiên cứu mới nhất trong lĩnh vực này, bao gồm các phương pháp điều khiển tiên tiến, các kỹ thuật giảm nhiễu, và các ứng dụng mới. Hội nghị khoa học là nơi các nhà nghiên cứu và kỹ sư chia sẻ kiến thức và kinh nghiệm, và trình bày các kết quả nghiên cứu mới nhất. Tài liệu kỹ thuật từ các nhà sản xuất cung cấp thông tin chi tiết về các linh kiện và thiết bị truyền động xung áp DC, bao gồm các thông số kỹ thuật, hướng dẫn sử dụng, và các ví dụ ứng dụng. Việc tham khảo nhiều nguồn tài liệu khác nhau có thể giúp người đọc có được cái nhìn toàn diện về lĩnh vực truyền động xung áp DC, và nắm vững kiến thức và kỹ năng cần thiết để thiết kế và phân tích các hệ thống truyền động xung áp DC hiệu quả.

5.1. Sách và Giáo Trình Chuyên Khảo Về Mạch Xung Áp DC

Có nhiều sách và giáo trình chuyên khảo hữu ích về mạch xung áp DC. Một số cuốn sách tiêu biểu bao gồm: "Power Electronics: Converters, Applications, and Design" của Ned Mohan, Tore M. Undeland, và William P. Robbins. Cuốn sách này cung cấp cái nhìn tổng quan về các loại bộ biến đổi điện áp, bao gồm bộ xung áp DC, và các ứng dụng của chúng. "Fundamentals of Power Electronics" của Robert W. Erickson và Dragan Maksimovic. Cuốn sách này tập trung vào các nguyên tắc cơ bản của điện tử công suất, và cung cấp các phương pháp phân tích và thiết kế bộ xung áp DC một cách chi tiết. "Modern Power Electronics and AC Drives" của Bimal K. Bose. Cuốn sách này bao gồm các chủ đề về điện tử công suất và truyền động điện, và cung cấp các ví dụ ứng dụng của truyền động xung áp DC trong điều khiển động cơ. "Power Electronics: Circuit Devices and Applications" của Muhammad H. Rashid. Cuốn sách này cung cấp các thông tin cơ bản về điện tử công suất và các ứng dụng của nó trong nhiều lĩnh vực khác nhau. Các sách và giáo trình này cung cấp kiến thức cơ bản và nâng cao về mạch xung áp DC, và là nguồn tài liệu quý giá cho sinh viên, kỹ sư, và nhà nghiên cứu.

5.2. Website và Diễn Đàn Về Điện Tử Công Suất và Xung Áp DC

Ngoài sách và giáo trình, có nhiều website và diễn đàn trực tuyến cung cấp thông tin và hỗ trợ về điện tử công suất và xung áp DC. Một số website và diễn đàn hữu ích bao gồm: IEEE Power Electronics Society (PELS): Website của tổ chức chuyên nghiệp hàng đầu trong lĩnh vực điện tử công suất, cung cấp thông tin về các hội nghị, tạp chí, và các hoạt động khác. Power Electronics World: Website cung cấp tin tức, bài viết, và các tài nguyên khác về điện tử công suất. All About Circuits: Diễn đàn trực tuyến cho các kỹ sư điện tử, nơi có thể đặt câu hỏi và chia sẻ kiến thức về điện tử công suất và xung áp DC. Stack Exchange Electronics: Diễn đàn hỏi đáp cho các kỹ sư điện tử, nơi có thể tìm thấy câu trả lời cho nhiều câu hỏi kỹ thuật về điện tử công suất và xung áp DC. EDABoard.com: Một diễn đàn lớn dành cho các nhà thiết kế điện tử, bao gồm các thảo luận về nhiều chủ đề liên quan đến điện tử công suất. Các website và diễn đàn này là nguồn tài liệu quý giá để cập nhật kiến thức, tìm kiếm giải pháp cho các vấn đề kỹ thuật, và kết nối với các chuyên gia trong lĩnh vực điện tử công suất và xung áp DC.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN HỆ TRUYỀN ĐỘNG XA- Đ 1. Giới thiệu chung về hệ xung áp – động cơ. Các bộ biến đổi xung áp một chiều (kí hiệu xung áp DC – XADC) dùng cho các ứng dụng biến đổi mức điện áp một chiều. Băm xung một chiều (BXMC) là thiết bị dùng để thay đổi điện áp một chiều ra tải từ một nguồn điện áp một chiều cố định.

Băm xung một chiều được ứng dụng để điều chỉnh tốc độ động cơ điện một chiều, tạo nguồn ổn áp dải rộng,vv… 1. Nguyên lý chung của bộ biến đổi xung áp một chiều Nguyên lý cơ bản của băm xung một chiều được mô tả trên hình (1. Giữa nguồn một chiều E và tải Rt là van Tr làm việc như một khóa điện tử, hoạt động của BXMC là cho van đóng cắt với quy luật: - Trong khoảng thời gian 0 - t 0 cho van dẫn (khóa Tr đóng mạch) điện áp U t sẽ cho giá trị bằng điện áp nguồn U t = E. - Từ t 0 – T van Tr không dẫn (mạch hở), tải bị ngắt khỏi nguồn U t = 0.

Như vậy giá trị trung bình của điện áp trên tải nhận được sẽ là: t0 1 t ∫ T 0 Edt = 0 E = γE T (1. Nguyên lý băm xung một chiều (BXMC) Đồ án tốt nghiệp 6 Khoa: Điện Lớp: DHTDHCK12Z Trong đó: - t 0 là thời gian van Tr dẫn. - γ là độ rộng xung điện áp chính là tham số điều chỉnh. - T là chu kỳ đóng cắt của van.1) cho thấy có thể điều chỉnh điện áp ra bằng cách thay đổi tham số γ.

Việc điều chỉnh điện áp bằng cách “băm” điện áp một chiều E thành các “xung” điện áp ở đầu ra nên thiết bị này gọi là “Băm xung một chiều – BXMC”. Có hai phương pháp chính cho phép thay đổi tham số γ là: - Thay đổi thời gian t 0 còn giữ nguyên chu kỳ T không đổi, như vậy ta dùng cách thay đổi độ rộng xung điện áp ra tải trong quá trình điều chỉnh, nên cách này được gọi là phương pháp điều chế độ rộng xung PWM. - Thay đổi chu kỳ T, giữ nguyên thời gian t 0 không đổi. Cách này ngược lại với phương pháp trên, độ rộng xung điện áp ra tải được giữ nguyên mà chỉ thay đổi tần số lặp lại của xung này, vì vậy được gọi là phương pháp xung - tần.

Phương pháp này không thuận lợi khi điều chỉnh điện áp trong một giải rộng, vì tần số biến thiên nhiều sẽ làm thay đổi mạch giá trị trở kháng khi mạch có điện cảm hoặc tụ điện nên khó tính toán thiết kế, nhất là các hệ thống điều chỉnh kín vì lúc đó mạch thuộc hệ có tham số biến đổi. Ta thấy rằng khóa điện tử Tr chỉ làm việc như một van bán dẫn, vì vậy băm xung một chiều có nhiều ưu điểm như: - Hiệu suất cao vì tổn hao công suất trong bộ biến đổi là không đáng kể so với các bộ biến đổi liên tục do tổn hao ở van bán dẫn là nhỏ. - Độ chính xác cao và ít chịu ảnh hưởng của nhiệt độ môi trường vì yếu tố điều chỉnh là thời gian đóng khóa Tr mà không phải giá trị điện trở phần tử điều chỉnh như những bộ điều chỉnh liên tục kinh điển. - Kích thước gọn và nhẹ.

Tuy nhiên bộ BXMC cũng có nhược điểm là: - Cần có bộ lọc đầu ra, do đó làm tăng quán tính điều chỉnh. - Tần số đóng cắt lớn sẽ gây nhiễu cho các thiết bị xung quanh. Các bộ băm xung một chiều được phân tích thành BXMC không đảo chiều và BXMC có đảo chiều dòng tải. Đồ án tốt nghiệp 7 Khoa: Điện Lớp: DHTDHCK12Z 1.

Băm xung một chiều không đảo chiều 1. Bộ băm xung một chiều nối tiếp Hình 1. Sơ đồ băm xung áp nối tiếp. Sơ đồ xung áp động cơ nối tiếp cho trên (hình 1.

Trên sơ đồ phần tử cơ bản là khóa điện từ V, là một van điều khiển hoàn toàn nào đó (GTO, IGBT, MOSFET, BJT), được mắc nối tiếp giữa tải và nguồn. Từ đó sơ đồ có tên là xung áp động cơ nối tiếp. Diode D0 có vai trò quan trọng trong sự hoạt động của sơ đồ, gọi là diode không. Diode này sẽ dẫn dòng tải khi V khóa.

Sơ đồ hoạt động theo nguyên lý sau: Từ 0 đến t x : V thông, nối tải vào nguồn, U t = E. Từ t x đến T: V khóa lại, tải bị cắt khỏi nguồn. Nếu tải có tính cảm,do năng lượng tích lũy trong điện cảm tải, dòng tải phải tiếp tục duy trì qua diode D0, U t = 0. - Xét trường hợp tải trở cảm.

Tải trở cảm tiêu biểu trong bộ băm xung áp một chiều là mạch kích cho các máy phát điện đồng bộ công suất nhỏ, dưới 30 KW. Trong những hệ máy công suất vừa dưới 300 KW, nếu mạch kích từ là hệ máy phát kích công suất nhỏ thì bộ băm xung được dùng để điều chỉnh kích từ cho máy phát kích từ. Ta có hệ phương trình mô tả hoạt động của sơ đồ (hình 1.2) là: di Khi V thông: iR + L =E dt di Khi V không thông: : iR + L =0 dt Đồ án tốt nghiệp 8 Khoa: Điện Lớp: DHTDHCK12Z t Các phương trình vi phân này có nghiệm tổng quát dạng: i = A e - τ .3) L Trong đó τ = có đơn vị là (s), gọi là hằng số thời gian mạch tải. R Nghiệm tổng quát thỏa mãn phương trình khi V thông có dạng: t L - i= +B e τ.4) R Các hằng số A và B trong (1.4) có thể xác định được trong chế độ xác lập khi dòng điện ở đầu mỗi chu kì phải bằng dòng điện ở cuối chu kì.

Ngoài ra dòng điện còn phụ thuộc chế độ dòng liên tục hay gián đoạn như sẽ phân tích sau đây. Dạng dòng điện, điện áp của các phần tử trên sơ đồ, trong các chế độ làm việc khác nhau thể hiện trên đồ thị (hình 1. Dạng dòng điện, điện áp của các phần tử trong sơ đồ XADC nối tiếp a. Chế độ dòng điện liên tục.

Trong chế độ này dòng điện bắt đầu từ một giá trị lớn hơn 0 và bằng giá trị kết thúc chu kì, như trên đồ thị (hình 1. Viết lại các biểu thức dòng điện như sau: Đồ án tốt nghiệp 9 Khoa: Điện Lớp: DHTDHCK12Z t Trong khoảng 0 < t < t x : i = L + B e τ. - x R t -tx Trong khoảng t x < t < T : i = A e - τ. Với các điều kiện đầu: i(t = 0) = i(t = T) ta sẽ xác định được A và B trong phương trình trên.

Do đó dòng điện qua van và diode D0 có dạng: T -tx t - - x t -tx τ τ E Ee -1 E 1-e - IV = + T. R R - τ R - 1-e 1-e τ Độ đập mạch của dòng tải ∆ I = i( t = t x ) – i(t = 0) nên: t -tx ( ) - tx τ E Ee -1 - τ ∆I= + T e - 1. Chế độ dòng tải gián đoạn. Dòng tải gián đoạn khi khi năng lượng tích lũy trong điện cảm tải không đủ để duy trì dòng điện khi van V không thông.

Dòng bắt đầu từ 0 ở đầu chu kì và về bằng 0 trước khi kết thúc chu kỳ: i(t =0) = 0; iV ( t = t X ) = iu ( t = t X ). Xem đồ thị (hình 1.3) Các biểu thức dòng điện qua van và diode có dạng như sau: t t E - E - t -t x iV = (1 - e τ ). R R Về lý thuyết dòng điện i D chỉ về 0 khi t = ∞. Tuy nhiên trong thực tế nếu T - t x > 3 - 4 τ thì có thể coi như dòng đã về bằng không.

Như vậy chế độ dòng điện gián đoạn có thể xảy ra nếu hằng số thời gian của mạch tải quá nhỏ hoặc khi điều khiển mà t 0 = T - t x > 3 - 4 τ. - Xét trường hợp tải có sức phản điện động. Tải có sức phản điện động có thể là phần ứng của động cơ điện một chiều hoặc acquy trong quá trình nạp. Trong thực tế XADC thường được dùng để điều khiển tốc độ các động cơ điện một chiều bằng phương pháp thay đổi điện áp mạch phần ứng.

Đồ án tốt nghiệp 10 Khoa: Điện Lớp: DHTDHCK12Z Hình 1. Sơ đồ XADC tải có sức phản điện động Theo sơ đồ (hình 1.4), hệ phương trình mô tả có dạng: di Khi V thông: iR + L = E - Ed. dt di Khi V khóa: iR + L = - Ed dt Để xác định dòng điện ta cần giải hệ phương trình này bằng phương pháp tương tự như trên. Nghiệm có dạng giống như trường hợp tải trở cảm nhưng có thêm tác dụng của E d và cũng phân biệt cho hai chế độ dòng điện, dòng gián đoạn và dòng liên tục.

Đồ thị đạngòng điện, điện áp của các phần tử trên sơ đồ XADC, tải có sức phản điện động cho trên (hình 1. a) Chế độ dòng liên tục. b) Chế độ dòng gián đoạn. Dạng dòng điện điện áp của các phần tử trên sơ đồ XADC, tải có sức phản điện động.

Chế độ dòng liên tục. Đồ án tốt nghiệp 11 Khoa: Điện Lớp: DHTDHCK12Z Dòng tải sẽ được biểu diễn qua các dòng điện qua van và qua diode D0 như sau: T -tx t - T - x t -tx E - Ed E e -1 τ - τ - E E 1-e - τ τ iV = + T e ; id = - T e R R - τ Ed R - 1-e 1-e τ Có thể thấy rằng dòng điện có dạng như trường hợp tải trở cảm thông thường, - Ed chỉ khác là dòng qua van và diode đều có thêm thành phần dòng điện một chiều R do tác dụng của sức phản điện động. Dạng dòng tải cho trên đồ thị (hình 2. Độ đập mạch của dòng tải không thay đổi khi trong mạch có E d nên: t -tx - tx τ Ee -1 - τ ∆I= T ( e - 1) R - 1-e τ d.

Chế độ dòng điện gián đoạn: Dạng dòng điện tải và điện áp tải cho trên đồ thị (hình 1. Các biểu thức dòng điện qua van và diode có dạng như sau: t tx t -tx E - Ed - E E E - Ed - τ - τ iV = (1 - e ) ; i d = - +( - τ e )e R R R R e.
