I. Tổng Quan Về Đồ Án Tốt Nghiệp Chung Cư Hòa Thành

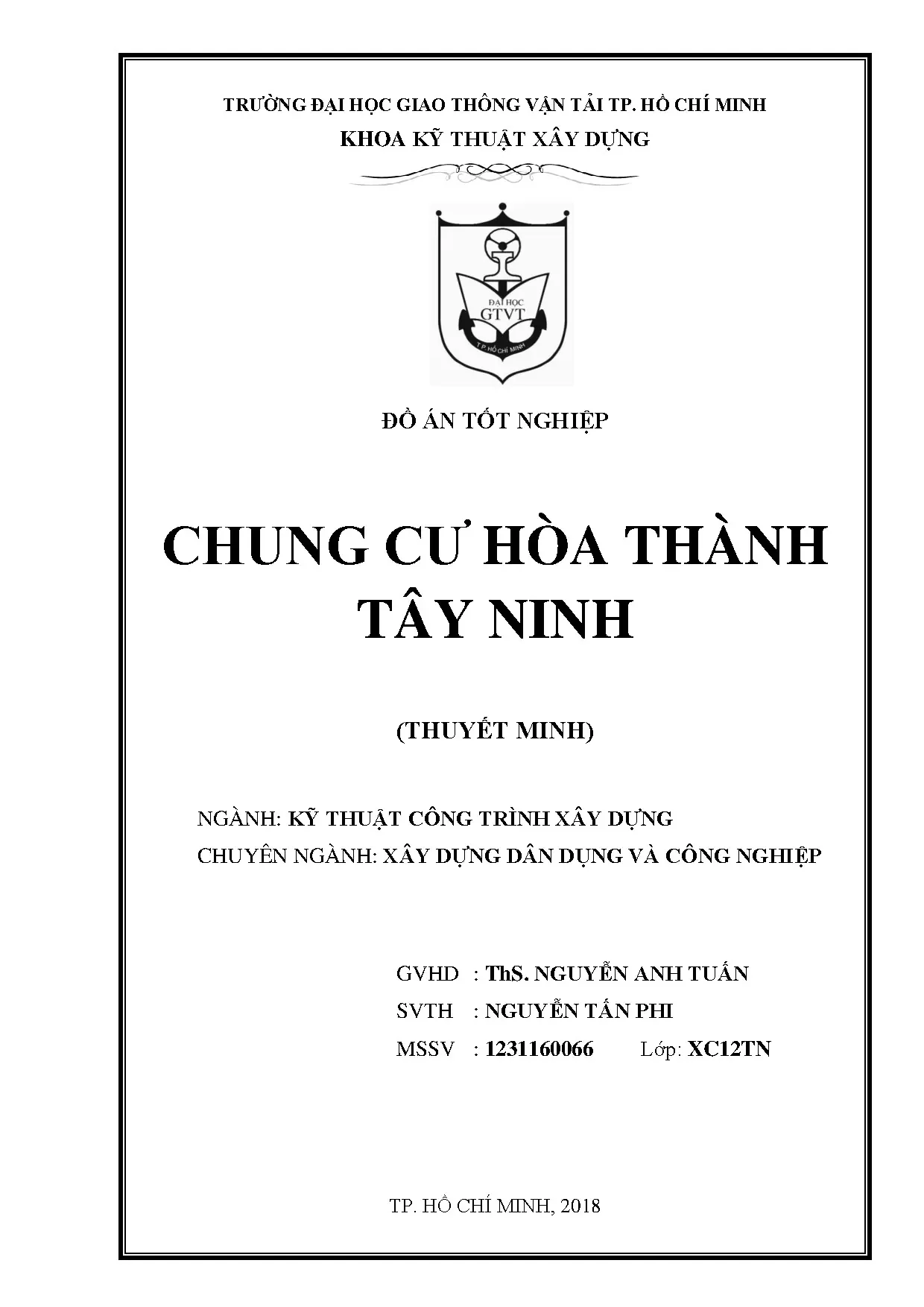

Đồ án tốt nghiệp chung cư Hòa Thành là một công trình xây dựng dân dụng quy mô lớn tại Tây Ninh, được thực hiện bởi sinh viên ngành Kỹ Thuật Công Trình Xây Dựng từ Trường Đại Học Giao Thông Vận Tải TP. Hồ Chí Minh. Công trình này đại diện cho ứng dụng thực tiễn các kiến thức về kiến trúc, kết cấu và thi công xây dựng. Đồ án bao gồm ba phần chính: phân tích kiến trúc, thiết kế kết cấu bê tông cốt thép, và phương án thi công chi tiết. Mục tiêu của đồ án chung cư Hòa Thành là giúp sinh viên nắm vững quy trình thiết kế và xây dựng một công trình dân dụng phức tạp, từ giai đoạn lập phương án đến hoàn thành công trình.
1.1. Vị Trí Và Đặc Điểm Công Trình
Công trình chung cư Hòa Thành nằm tại Tây Ninh với vị trí chiến lược thuận lợi cho phát triển dân cư. Công trình có quy mô nhiều tầng, sử dụng kết cấu bê tông cốt thép hiện đại. Đặc điểm nổi bật bao gồm hệ thống mặt bằng hợp lý, giải pháp giao thông thuận tiện, và các hệ thống kỹ thuật đầy đủ như điện, nước, thông gió.
1.2. Ngành Học Và Chuyên Ngành Liên Quan
Đồ án tốt nghiệp này thuộc ngành Kỹ Thuật Công Trình Xây Dựng, chuyên ngành Xây Dựng Dân Dụng Và Công Nghiệp. Sinh viên được hướng dẫn bởi ThS. Nguyễn Anh Tuấn, chuyên gia trong lĩnh vực thiết kế kỹ thuật xây dựng. Đồ án thể hiện sự kết hợp giữa lý thuyết và thực hành trong thiết kế công trình dân dụng.
II. Phần Kiến Trúc Và Giải Pháp Mặt Bằng
Phần kiến trúc của chung cư Hòa Thành tập trung vào việc tối ưu hóa không gian sử dụng và tạo điều kiện sống thuận tiện cho cư dân. Mặt bằng công trình được phân chia thành các phân khu chức năng rõ ràng, bao gồm khu ở cư, khu công cộng, và khu dịch vụ. Giải pháp giao thông đảm bảo lưu thông dễ dàng giữa các khu vực. Các hệ thống kỹ thuật như cung cấp nước, thoát nước, thông gió và chiếu sáng được bố trí khoa học. Ngoài ra, công trình tuân thủ các yêu cầu về an toàn phòng chống cháy, chữa cháy theo tiêu chuẩn hiện hành.
2.1. Phân Khu Chức Năng Và Bố Trí Mặt Bằng
Mặt bằng chung cư được chia thành nhiều vùng chức năng khác nhau: khu ở cư chính, khu thương mại dịch vụ ở tầng trệt, khu vắng vẻ cho cư dân, và hệ thống giao thông nộp bộ. Mỗi khu vực được tính toán kỹ lưỡng để đảm bảo tính công bằng về chiết khấu diện tích và tạo không gian sống chất lượng cao cho cử dân.
2.2. Hệ Thống Kỹ Thuật Và An Toàn
Hệ thống điện chiếu sáng, cung cấp nước, thoát nước và thông gió được thiết kế theo quy chuẩn kỹ thuật. Giải pháp an toàn phòng cháy, chữa cháy bao gồm hệ thống báo cháy tự động, cung cấp nước chữa cháy, và các lối thoát hiểm rõ ràng đáp ứng yêu cầu bảo vệ an toàn tính mạng cư dân.
III. Phần Kết Cấu Và Thiết Kế Bê Tông Cốt Thép
Phần kết cấu là trái tim của đồ án chung cư Hòa Thành, tập trung vào thiết kế bê tông cốt thép chi tiết. Phần này bao gồm tính toán sàn tầng, cầu thang bộ, khung trục và các cột chịu lực. Tải trọng tác dụng được xác định bao gồm tải chết (trọng lượng vật liệu), tải hoạt (sử dụng công trình), tải gió, và tải nước mưa. Tính toán nội lực sử dụng phần mềm Etabs và Excel để xác định moment, cắt lực trong các phần tử kết cấu. Thiết kế thép cho sàn, dầm, cột được thực hiện theo tiêu chuẩn thiết kế bê tông cốt thép hiện hành.
3.1. Tính Toán Sàn Tầng Điển Hình
Sàn tầng điển hình được tính toán chi tiết với các bản kế 4 cạnh chịu lực hai phương và bản dầm chịu lực một phương. Vật liệu sử dụng là bê tông cốt thép với cơ tính phù hợp. Tải trọng tác dụng bao gồm trọng lượng tầng hoàn thiện và hoạt tải. Kết quả tính cung cấp coát thép dọc và coát thép ngang với bố trí chi tiết trên bản vẽ.
3.2. Thiết Kế Cầu Thang Và Khung Trục
Cầu thang bộ được thiết kế gồm bản thang và dầm chịu nghỉ chịu tải của người sử dụng. Khung trục 3 là trục chính của công trình, bao gồm dầm và cột được tính toán chịu tất cả tải trọng truyền xuống. Thiết kế coát thép cho cầu thang và khung trục đảm bảo độ an toàn và tính kinh tế.
IV. Phần Thi Công Và Phương Án Thi Công Chi Tiết
Phần thi công của đồ án chung cư Hòa Thành cung cấp phương án thi công toàn diện cho từng hạng mục công trình. Giai đoạn thi công bao gồm chuẩn bị, thi công chính và hoàn thiện. Phương án đúc coïc bê tông cốt thép chi tiết quy trình chuẩn bị, lắp dàn, cốt thép, đổ bê tông. Phương án ép coïc mô tả lựa chọn máy, bố trí mặt bằng thi công và trình tự thực hiện. Bố trí công trường xác định vị trí kho vật liệu, khu làm việc, và nguồn cung cấp. Biện pháp an toàn lao động bao gồm phòng chống tai nạn, bảo vệ môi trường, yêu cầu với chỉ huy trưởng công trình.
4.1. Trình Tự Thi Công Cọc Bê Tông Cốt Thép
Thi công cọc BTCT bắt đầu từ chuẩn bị mặt bằng, kiểm tra địa chất, lắp dàn. Công tác đúc coïc sử dụng mẫu loát coïc điền bê tông, sửa lề và chấm điểm. Công tác ép coïc xác định lực ép, tốc độ ép phù hợp. Công tác chống xói mòn bảo vệ cọc sau khi ép để tránh ảnh hưởng của nước.
4.2. Biện Pháp An Toàn Và Bảo Vệ Môi Trường
Biện pháp an toàn lao động bao gồm trang bị bảo vệ cá nhân, hàng rào an toàn, giám sát công trình. Phòng chống cháy nổ yêu cầu bố trí cấp nước, thiết bị dập cháy sẵn sàng. Bảo vệ môi trường hạn chế bụi, tiếng ồn, quản lý chất thải xây dựng. Quyền hạn chỉ huy trưởng bao gồm tổ chức thi công, đảm bảo chất lượng công việc.
