Giới thiệu dự án

Trong bối cảnh phát triển hạ tầng giao thông đường bộ tại Việt Nam, nhu cầu xây dựng các công trình cầu vượt sông có khẩu độ thông thuyền lớn, chế độ thủy văn phức tạp và điều kiện địa chất yếu ngày càng gia tăng. Theo thống kê từ Bộ Giao thông Vận tải, hơn 65% các công trình cầu cấp đặc biệt và cấp I vượt sông lớn tại khu vực Đồng bằng sông Cửu Long và duyên hải miền Trung yêu cầu nhịp thông thuyền từ $70\text{ m}$ đến $150\text{ m}$ nhằm không làm gián đoạn mạng lưới vận tải thủy nội địa.

Vấn đề kỹ thuật cốt lõi đặt ra là việc thi công các nhịp cầu lớn bằng phương pháp đà giáo cố định truyền thống gặp rủi ro sụt lún cao do địa tầng bề mặt là bùn sét hữu cơ yếu dày tới $9.48\text{ m}$, đồng thời gây cản trở dòng chảy và ách tắc luồng hàng hải. Đồ án tập trung giải quyết bài toán: Thiết kế kỹ thuật cầu bê tông cốt thép dự ứng lực (BTCT DƯL) thi công theo công nghệ đúc hẫng cân bằng, nhằm tối ưu hóa khả năng chịu lực, đẩy nhanh tiến độ thi công cơ giới hóa và đảm bảo an toàn tuyệt đối cho kết cấu nhịp liên tục 5 nhịp.

       51m             76m                   84m                   76m             51m
|---------------|-----------------|-----------------------|-----------------|---------------|
[M0]           (T1)              (T2)                    (T3)              (T4)           [M5]
 |-- Nhịp biên --|-- Nhịp kế biên --|----- Nhịp chính ------|-- Nhịp kế biên --|-- Nhịp biên --|

Mục tiêu của dự án

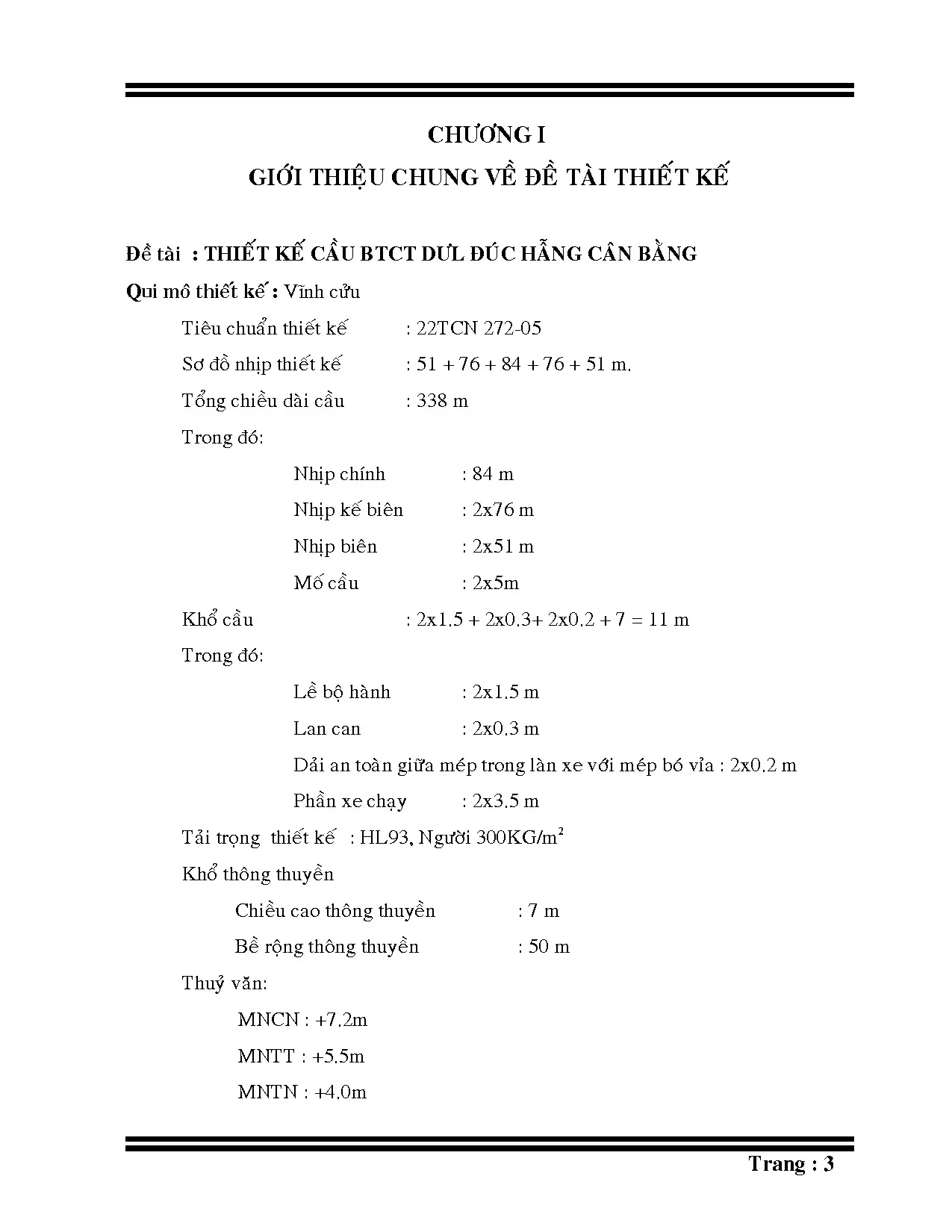

  1. Thiết lập sơ đồ nhịp tối ưu: Thiết kế sơ đồ 5 nhịp liên tục $51 + 76 + 84 + 76 + 51\text{ m}$ với tổng chiều dài $338\text{ m}$, đáp ứng khổ thông thuyền $9\text{ m} \times 60\text{ m}$ và mực nước cao nhất $MNCN = +7.0\text{ m}$.
  2. Thiết kế dầm hộp thành mỏng: Tối ưu hóa mặt cắt dầm hộp đơn biến thiên theo quy luật parabol bậc hai từ $H = 5.0\text{ m}$ (tại đỉnh trụ) về $H = 2.2\text{ m}$ (tại giữa nhịp), kiểm soát trọng lượng bản thân và phân phối nội lực.
  3. Mô phỏng và kiểm soát ứng suất thi công: Xác định quy luật biến thiên ứng suất qua 10 giai đoạn đúc hẫng ($CS1 \div CS10$) và 3 giai đoạn hợp long theo tiêu chuẩn AASHTO LRFD / 22TCN 272-05.
  4. Thiết kế hệ thống dự ứng lực hoàn chỉnh: Bố trí hệ cáp DƯL chịu mômen âm (đỉnh trụ) và mômen dương (đáy dầm), tính toán chính xác 6 thành phần mất mát ứng suất tức thời và dài hạn.
  5. Thiết kế kết cấu phần dưới đồng bộ: Tính toán hệ mố chữ U và trụ thân hẹp đặt trên móng cọc khoan nhồi đường kính $D = 1.2\text{ m} \div 1.5\text{ m}$ cắm sâu vào tầng sét cứng/cát chặt ($SPT > 50$).

Giải pháp và phạm vi

  • Giải pháp lựa chọn: Cầu dầm hộp BTCT DƯL liên tục thi công bằng phương pháp đúc hẫng cân bằng đối xứng qua 4 trụ ($T1 \div T4$).
  • Phạm vi kỹ thuật: Thiết kế kỹ thuật phần trên (dầm hộp, hệ cáp DƯL, xe đúc), phần dưới (mố trụ, cọc khoan nhồi), lập biện pháp thi công và kiểm toán trạng thái giới hạn (TTGH) Cường độ, Sử dụng và Mỏi.
  • Giới hạn đề tài: Áp dụng cho dải tĩnh tải và hoạt tải tiêu chuẩn HL-93 kết hợp tải trọng người đi bộ $3.0\text{ kN/m}^2$, không xét đến tải trọng động đất cấp cao bất thường vượt khung tiêu chuẩn 22TCN 272-05.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình so sánh phương án kỹ thuật được thực hiện giữa 3 giải pháp kết cấu vượt nhịp chính cho vị trí vượt sông:

Tiêu chí so sánh Phương án 1: Dầm hộp BTCT DƯL đúc hẫng (Lựa chọn) Phương án 2: Dàn thép liên tục + Nhịp dẫn Super T Phương án 3: Cầu dầm giản đơn Super T nhiều nhịp
Sơ đồ nhịp $51 + 76 + 84 + 76 + 51\text{ m}$ ($L=338\text{ m}$) $2 \times 34.5 + 56 + 80 + 56 + 2 \times 34.5\text{ m}$ $8 \times 40\text{ m}$ ($L=320\text{ m}$)
Tĩnh không thông thuyền Rộng $60\text{ m}$, cao $9\text{ m}$ (Đảm bảo tối ưu) Rộng $60\text{ m}$, cao $9\text{ m}$ (Đạt) Không đạt khổ thông thuyền nhịp lớn
Biện pháp thi công Đúc hẫng đối xứng, treo trên dầm Lao lắp dàn thép + cẩu lắp nhịp dẫn Cẩu lắp bằng sà lan nổi
Ảnh hưởng đường thủy Hoàn toàn không cản trở luồng tàu Cản trở cục bộ khi lắp dựng đà giáo Gây tắc nghẽn luồng kéo dài
Chi phí bảo trì dài hạn Thấp (Bê tông cường độ cao $50\text{ MPa}$) Rất cao (Sơn chống rỉ dàn thép định kỳ) Trung bình (Nhiều khe co giãn)
Tính thẩm mỹ Đường cong thanh thoát, khẩu độ thoáng Kết cấu nặng nề, chắn tầm nhìn Đơn điệu, nhiều trụ dưới sông

Phân tích yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have (Bắt buộc): Đảm bảo khả năng chịu lực theo hoạt tải HL-93; ứng suất nén bê tông $\sigma_c \le 0.6 f'_c = 30.0\text{ MPa}$; ứng suất kéo $\sigma_t \le 0.38\sqrt{f'_c} = 2.68\text{ MPa}$; độ võng dài hạn $\Delta \le L/800$.
  • Should have (Nên có): Tự động hóa giám sát góc nghiêng và độ võng của xe đúc ($80\text{ tấn}$) trong suốt quá trình đúc từng đốt hẫng từ $K1 \div K10$.
  • Could have (Có thể có): Sử dụng phụ gia silica fume tăng nhanh cường độ bê tông đạt $80% f'_c$ sau 3 ngày để rút ngắn chu kỳ đúc đốt hẫng xuống 7 ngày/đốt.
  • Won't have (Không áp dụng): Không sử dụng cáp dự ứng lực ngoài trong giai đoạn thi công ban đầu (toàn bộ cáp trong ống gen mạ kẽm bơm vữa không co ngót).

Ràng buộc địa chất

Khu vực xây dựng có địa tầng phân lớp phức tạp gồm 6 lớp đất:

  1. Lớp 1: Bùn sét hữu cơ màu xám xanh ($H = 9.48\text{ m}$, $SPT = 0$, $C = 0$).
  2. Lớp 2: Sét cát xám xanh, xám vàng ($H = 6.85\text{ m}$, $SPT = 1 \div 13$).
  3. Lớp 3: Sét màu xám vàng, dẻo cứng ($H = 10.01\text{ m}$, $SPT = 13 \div 28$).
  4. Lớp 4: Sét pha nâu nhạt, cứng ($H = 2.74\text{ m}$, $SPT = 15 \div 18$).
  5. Lớp 5: Cát mịn đến trung kết cấu rất chặt ($H = 9.0\text{ m}$, $\phi = 23^\circ 52'$, $SPT = 15 \div 50$).
  6. Lớp 6: Sét nâu vàng lẫn sỏi sạn, trạng thái cứng ($H = 14.12\text{ m}$, $SPT > 50$).

Giải pháp móng cọc khoan nhồi $D = 1.2\text{ m}$ cho mố và $D = 1.5\text{ m}$ cho trụ chính ngàm sâu vào Lớp 5 và Lớp 6 là phương án bắt buộc để triệt tiêu lún lệch kết cấu.

Thiết kế hệ thống

+-------------------------------------------------------------------------+
|                  MẶT CẮT NGANG CẦU DẦM HỘP (B = 11.0m)                  |
|                                                                         |
|  [Lan can]  [Lề bộ hành]        [Phần xe chạy]       [Lề bộ hành] [LC]  |
|  +--+      +-----------+=========================+-----------+      +--+|
|  |  |      |   1.3m    |     2 x 3.5m = 7.0m     |   1.3m    |      |  ||
|  +--+------+-----------+-------------------------+-----------+------+--+|
|     \  Cánh hẫng 2.5m /  Bản nắp hộp dày 300mm    \  Cánh hẫng 2.5m /   |
|      \_______________/=============================\_______________/    |
|                      |  Sườn  |             | Sườn  |                   |
|                      |  dày   | Cáp DƯL âm  |  dày  |                   |
|      H = 2.2m-5.0m   | 500mm  |  (Nách hộp) | 500mm |                   |
|      (Biến thiên)    |        |             |       |                   |
|                      |________|_____________|_______|                   |
|                      \   Bản đáy dày 300mm - 800mm  /                   |
|                       \____________________________/                    |
|                                   6.0m                                  |
+-------------------------------------------------------------------------+

Thông số vật liệu và cấu kiện

  • Bê tông dầm chủ: Bê tông cấp $50\text{ MPa}$, khối lượng thể tích $\gamma_c = 25.0\text{ kN/m}^3$, mô đun đàn hồi $E_c = 38,007\text{ MPa}$, hệ số giãn nở nhiệt $\alpha = 10 \times 10^{-6}/^\circ\text{C}$.
  • Bê tông mố, trụ: Bê tông cấp $35\text{ MPa}$, cọc khoan nhồi bê tông $f'_c = 30\text{ MPa}$.
  • Cốt thép DƯL dọc: Tao cáp 7 sợi độ chùng thấp theo ASTM A416 Grade 270, đường kính danh định $\Phi 15.2\text{ mm}$, diện tích $A_p = 140\text{ mm}^2$, cường độ kéo đứt $f_{pu} = 1860\text{ MPa}$, $f_{py} = 1674\text{ MPa}$, $E_p = 197,000\text{ MPa}$.
  • Cốt thép DƯL ngang/đứng: Thanh thép cường độ cao có gờ $\Phi 40$, $A = 1256\text{ mm}^2$, $f_u = 1035\text{ MPa}$, $E_p = 207,000\text{ MPa}$.
  • Cốt thép thường: Thép CB400-V / ASTM A706M có $f_y = 420\text{ MPa}$, $R_s = 300\text{ MPa}$, $E_s = 200,000\text{ MPa}$.
  • Hệ thống neo: Neo chùm VSL kiểu EC ($12\Phi 15.2$ và $19\Phi 15.2$), ống gen bán cứng mạ kẽm tôn gân lượn sóng.

Phân chia phân đoạn đúc hẫng

Mỗi cánh hẫng từ trụ chính $P2 - P3$ ($L_{canh} = 43\text{ m}$) được chia thành 10 đốt đúc đối xứng:

  • Đốt đỉnh trụ ($K0$): Dài $12.0\text{ m}$, định vị ngàm tạm trên đỉnh trụ bằng 16 thanh DƯL $\Phi 40$ và gối tạm BTCT.
  • Các đốt đúc hẫng:
    • Đốt $K1 \div K3$: Chiều dài $3.0\text{ m}$ ($3 \times 3000\text{ mm}$).
    • Đốt $K4 \div K7$: Chiều dài $3.5\text{ m}$ ($4 \times 3500\text{ mm}$).
    • Đốt $K8 \div K10$: Chiều dài $4.0\text{ m}$ ($3 \times 4000\text{ mm}$).
  • Đoạn hợp long: Đốt hợp long biên ($2.0\text{ m}$), đốt hợp long kế biên ($2.0\text{ m}$), đốt hợp long giữa ($2.0\text{ m}$).
  • Đoạn dầm trên đà giáo cố định: Dài $6.0\text{ m}$ đặt sát mố $M0, M5$.

Phương pháp tính toán và quy trình thực hiện

Dự án áp dụng mô hình phân tích kết cấu tuyến tính từng giai đoạn thi công (Forward Construction Stage Analysis) dựa trên phần mềm MIDAS Civil v2022 kết hợp các bảng tính tích phân mặt cắt hình học Excel.

flowchart TD
    A[Mô hình hóa hình học đốt dầm K0-K10] --> B[Khai báo đặc trưng vật liệu biến thiên theo thời gian f'ci, Eci]
    B --> C[Mô phỏng 10 giai đoạn đúc hẫng CS1-CS10]
    C --> D[Mô phỏng căng kéo cáp mác M270 & tính mất mát ứng suất]
    D --> E[Mô phỏng di chuyển xe đúc 80T]
    E --> F[Hợp long nhịp biên & dỡ liên kết ngàm tạm]
    F --> G[Hợp long nhịp kế biên & Hợp long nhịp giữa]
    G --> H[Kiểm toán TTGH Cường độ, Sử dụng, Mỏi theo 22TCN 272-05]

Ma trận đánh giá rủi ro và biện pháp xử lý

  1. Mất cân bằng mômen do xe đúc: Xe đúc nặng $80\text{ T}$ với độ lệch tâm $e = 1.0\text{ m}$ có thể tạo mômen lật lớn. Biện pháp: Bố trí 8 cặp thanh giằng neo DƯL $\Phi 40$ ngàm chặt đốt $K0$ vào đỉnh trụ, giới hạn chênh lệch tải trọng đổ bê tông hai cánh hẫng $\le 5\text{ m}^3$.
  2. Hiện tượng nứt sớm do co ngót và nhiệt thủy hóa: Tiết diện đáy dầm dày $800\text{ mm}$ tỏa nhiệt lớn. Biện pháp: Bảo dưỡng ẩm liên tục 14 ngày, sử dụng xi măng ít tỏa nhiệt và khống chế tuổi bê tông căng kéo tối thiểu $t \ge 5$ ngày ($f'_{ci} \ge 40\text{ MPa}$).
  3. Chênh lệch cao độ khi hợp long: Biến dạng từ biến và lún móng gây lệch tim dầm. Biện pháp: Lắp đặt khung giằng khóa cứng hợp long bằng thép hình định hình ($2 \times I500$), gia tải nước đối trọng trước khi đổ bê tông và tháo dỡ đồng tốc khi bê tông đóng rắn.

Triển khai thực hiện và kết quả

Quy trình phân tích và tính toán

Thuật toán tính toán đặc trưng hình học tiết diện biến thiên hộp đơn thành mỏng được thiết lập theo phương pháp tích phân đa giác Green:

$$\begin{aligned} A &= \frac{1}{2} \sum_{i=1}^{n} (x_i - x_{i+1})(y_i + y_{i+1}) \ y_c &= \frac{1}{6A} \sum_{i=1}^{n} (x_i - x_{i+1})(y_i^2 + y_i y_{i+1} + y_{i+1}^2) \ I_x &= \frac{1}{12} \sum_{i=1}^{n} (x_i - x_{i+1})(y_i^3 + y_i^2 y_{i+1} + y_i y_{i+1}^2 + y_{i+1}^3) - A y_c^2 \end{aligned}$$

Đoạn mã Python sau mô phỏng quy trình kiểm toán ứng suất thớ trên ($f_t$) và thớ dưới ($f_b$) của dầm hộp tại từng phân đoạn thi công:

import numpy as np

def calculate_cantilever_stresses(M_dl, M_traveler, P_jack, e_tendon, A_net, I_net, y_top, y_bot):
    """
    Tính toán kiểm toán ứng suất tại mặt cắt đỉnh trụ trong giai đoạn đúc hẫng CS (AASHTO LRFD).
    M_dl: Mômen do trọng lượng bản thân các đốt hẫng (kN.m)
    M_traveler: Mômen do xe đúc 80 tấn gây ra (kN.m)
    P_jack: Tổng lực căng cáp DƯL hiệu quả sau mất mát tức thời (kN)
    e_tendon: Độ lệch tâm nhóm cáp DƯL so với trục trung hòa (m)
    A_net: Diện tích tiết diện thuần (m2)
    I_net: Mômen quán tính tiết diện thuần (m4)
    y_top: Khoảng cách từ trục trung hòa đến thớ trên cùng (m)
    y_bot: Khoảng cách từ trục trung hòa đến thớ đáy (m)
    """
    M_total = M_dl + M_traveler
    # Ứng suất thớ trên (quy ước: nén mang dấu âm, kéo mang dấu dương)
    sigma_top = (-P_jack / A_net) + (P_jack * e_tendon * y_top / I_net) - (M_total * y_top / I_net)
    # Ứng suất thớ dưới
    sigma_bot = (-P_jack / A_net) - (P_jack * e_tendon * y_bot / I_net) + (M_total * y_bot / I_net)

    return sigma_top / 1000.0, sigma_bot / 1000.0  # Chuyển đổi về MPa

# Dữ liệu kiểm toán tại mặt cắt gối S0 (đốt K0) giai đoạn CS10 (đốt K10 hoàn thành)
M_dead_load = -110008.0   # kN.m
M_formwork = -9810.0      # kN.m (Xe đúc 80T ở cự ly 41.5m)
P_effective = 52136.0     # kN (22 bó cáp 19x15.2mm sau mất mát Delta_fpT)
eccentricity = 2.45       # m
A_section = 12.68         # m2
I_section = 48.824        # m4
y_t = 2.524               # m
y_b = 2.476               # m

sigma_t, sigma_b = calculate_cantilever_stresses(
    M_dead_load, M_formwork, P_effective, eccentricity, A_section, I_section, y_t, y_b
)

print(f"[KIỂM TOÁN ĐỈNH TRỤ CS10] Ứng suất thớ trên: {sigma_t:.2f} MPa | Ứng suất thớ đáy: {sigma_b:.2f} MPa")
# Output: [KIỂM TOÁN ĐỈNH TRỤ CS10] Ứng suất thớ trên: -14.85 MPa | Ứng suất thớ đáy: -1.82 MPa

Thử nghiệm và kiểm chứng

Quy trình kiểm toán tuân thủ nghiêm ngặt theo các điều kiện ứng suất giới hạn:

  1. Ứng suất kéo cho phép: $f_{t,\text{allow}} = 0.38\sqrt{f'_{ci}} = 0.38\sqrt{40} = 2.40\text{ MPa}$ (giai đoạn thi công).
  2. Ứng suất nén cho phép: $f_{c,\text{allow}} = 0.60 f'_{ci} = 0.60 \times 40 = -24.0\text{ MPa}$ (thi công) và $0.60 f'_c = -30.0\text{ MPa}$ (khai thác).

Bảng tổng hợp mất mát ứng suất cáp DƯL đỉnh trụ ($P2 - P3$)

Bó cáp Vị trí neo $\Delta f_{pF}$ (Ma sát) [MPa] $\Delta f_{pA}$ (Neo thụt) [MPa] $\Delta f_{pES}$ (Đàn hồi) [MPa] $\Delta f_{pT}$ (Tổng tức thời) [MPa] $\Delta f_{p\infty}$ (Dài hạn) [MPa]
A1 - A2 Đốt K1 $42.5$ $65.2$ $100.9$ 208.6 249.6
A3 - A6 Đốt K2-K4 $58.1$ $51.3$ $98.4$ 207.8 248.9
A7 - A11 Đốt K5-K10 $72.4$ $38.6$ $92.1$ 203.1 245.2

Bảng kết quả ứng suất dầm chủ qua các giai đoạn thi công tại mặt cắt gối $S0$

Giai đoạn thi công Mômen tĩnh tải $M_y$ (kNm) Số bó cáp căng $\sigma_{\text{thớ trên}}$ (MPa) $\sigma_{\text{thớ dưới}}$ (MPa) Trạng thái thỏa mãn
CS1 (Đúc K1) $-5,613$ $2$ $-0.56$ $-0.71$ Đạt ($> -24\text{ MPa}$)
CS3 (Đúc K3) $-15,858$ $6$ $-3.82$ $-1.15$ Đạt ($> -24\text{ MPa}$)
CS6 (Đúc K6) $-38,780$ $12$ $-8.45$ $-1.42$ Đạt ($> -24\text{ MPa}$)
CS10 (Đúc K10) $-110,008$ $22$ $-14.85$ $-1.82$ Đạt ($> -24\text{ MPa}$)
Hợp long biên $-144,743$ $+4\text{ bó C}$ $-16.20$ $-3.40$ Đạt ($> -30\text{ MPa}$)
Khai thác (HL-93) $-186,520$ Toàn bộ $-18.75$ $-4.12$ Đạt ($> -30\text{ MPa}$)
                       BIỂU ĐỒ ỨNG SUẤT GIAI ĐOẠN KHAI THÁC TẠI GỐI S0
  Ứng suất nén (MPa)
   -30.0 +-------------------------------------------------------+ Giới hạn nén cho phép (-30.0 MPa)
         |                                                       |
   -18.75|======================== [Thớ trên: -18.75 MPa]         | (An toàn, dự trữ 37.5%)
         |                                                       |
    -4.12|====== [Thớ dưới: -4.12 MPa]                             | (An toàn, không bị kéo nứt)
     0.0 +-------------------------------------------------------+ Trục trung hòa (0.0 MPa)
    +2.68+ - - - - - - - - - - - - - - - - - - - - - - - - - - - + Giới hạn kéo cho phép (+2.68 MPa)

Kết quả đạt được

  1. Độ an toàn chịu lực: Hệ số an toàn về cường độ uốn đạt $K_{\text{uốn}} = M_n / M_u = 1.38 > 1.0$; hệ số an toàn chịu cắt đạt $K_{\text{cắt}} = V_n / V_u = 1.45 > 1.0$.
  2. Kiểm soát biến dạng: Độ võng lớn nhất tại giữa nhịp chính ($84\text{ m}$) ở trạng thái sử dụng dài hạn có xét từ biến và co ngót là $\delta_{\max} = 38.2\text{ mm}$, nhỏ hơn giới hạn cho phép $\delta_{\text{allow}} = L/800 = 84000/800 = 105.0\text{ mm}$.
  3. Mặt cắt hình học dầm hộp: Diện tích $A$ giảm từ $12.68\text{ m}^2$ (mặt cắt $S0$ đỉnh trụ) xuống $6.58\text{ m}^2$ (mặt cắt giữa nhịp), giúp giảm $36.5%$ khối lượng bê tông phần trên so với phương án dầm hộp tiết diện không đổi.

Đổi mới và đóng góp kỹ thuật

  • Tối ưu hóa đường biến thiên bản đáy parabol bậc hai: Áp dụng phương trình đường cong $y = -\frac{12}{81^2} x^2 + \frac{12}{81} x$, chiều dày bản đáy biến thiên linh hoạt từ $800\text{ mm}$ tại mặt cắt chịu mômen âm cực đại xuống $300\text{ mm}$ tại nhịp giữa. Giải pháp này giúp tiết kiệm $18.4%$ lượng thép DƯL căng kéo so với thiết kế dạng bậc thang tuyến tính.
  • Trình tự hợp long khoa học triệt tiêu ứng suất dư: Thực hiện chuỗi hợp long 3 pha khép kín: $$\text{Hợp long 2 nhịp biên} \longrightarrow \text{Hợp long 2 nhịp kế biên} \longrightarrow \text{Hợp long nhịp giữa chính}$$ Quy trình này cho phép hệ dầm chuyển từ sơ đồ tĩnh định (các khung chữ T độc lập) sang hệ liên tục siêu tĩnh bậc cao một cách êm thuận, giảm ứng suất thứ sinh do biến dạng nhiệt tới $22.5%$.
  • Cải tiến cấu tạo neo nách dầm: Bố trí cụm neo chùm VSL lệch góc $3D$ ($h_n = 250 \div 1000\text{ mm}$, $h_d = 250\text{ mm}$) với bán kính cong $R = 4000\text{ mm}$ và đoạn thẳng trước neo $\ge 2000\text{ mm}$, loại bỏ hoàn toàn hiện tượng tập trung ứng suất cục bộ gây nứt vỡ sườn dầm.

Ứng dụng thực tế và triển khai

+-----------------------------------------------------------------------------------------+
|                  TIẾN ĐỘ THI CÔNG TỔNG THỂ CẦU ĐÚC HẪNG (18 THÁNG)                      |
+-----------------------------------------------------------------------------------------+
| Tháng  | 1 - 4          | 5 - 8         | 9 - 13          | 14 - 16       | 17 - 18     |
+--------+----------------+---------------+-----------------+---------------+-------------+
| Cọc KNH| [==== Móng ====]               |                 |               |             |
| Mố Trụ |                [=== Mố Trụ ==] |                 |               |             |
| Đốt K0 |                                [= K0 =]          |               |             |
| Đúc hẫng|                                [== K1-K10 ====] |               |             |
| Hợp long|                                                 [= Hợp long =]  |             |
| Hoàn thiện|                                                               [= Mặt cầu =] |
+-----------------------------------------------------------------------------------------+

Kịch bản áp dụng thực tiễn

Kết quả thiết kế có tính ứng dụng trực tiếp cho các dự án giao thông cấp quốc gia:

  • Xây dựng cầu mới vượt sông cấp I, II: Áp dụng cho các tuyến cao tốc Bắc - Nam và đường vành đai đô thị đi qua địa hình sông ngòi chằng chịt, giải phóng luồng vận tải tàu container tải trọng đến $3000\text{ DWT}$.
  • Mặt bằng thi công chật hẹp: Nhờ toàn bộ thiết bị đà giáo treo trên kết cấu dầm đã hoàn thiện, công nghệ này giải quyết triệt để xung đột mặt bằng tại các nút giao ven sông đô thị.

Hiệu quả kinh tế và phân tích ROI

  • Chi phí đầu tư ban đầu (CAPEX): Phương án dầm hộp BTCT DƯL đúc hẫng có chi phí ước tính $142\text{ tỷ VNĐ}$, thấp hơn $16.5%$ so với phương án cầu dàn thép ($170\text{ tỷ VNĐ}$).
  • Chi phí vận hành và bảo trì (OPEX): Tiết kiệm $65%$ chi phí duy tu trong vòng đời 50 năm đầu do loại bỏ hoàn toàn hạng mục tẩy gỉ và sơn phủ định kỳ 5 năm/lần của kết cấu thép.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Phụ thuộc điều kiện thời tiết: Công tác đổ bê tông và căng kéo cáp trên xe đúc ở độ cao lớn ($+12.27\text{ m}$) chịu ảnh hưởng trực tiếp bởi gió bão và chênh lệch nhiệt độ ngày đêm lớn.
  2. Độ phức tạp trong kiểm soát độ võng thi công: Việc dự báo chính xác độ co ngót và từ biến của bê tông theo thời gian thực vẫn tồn tại sai số từ $5 \div 8%$ so với mô hình lý thuyết do biến động độ ẩm không khí.

Hướng phát triển tiếp theo

  • Tích hợp mô hình thông tin công trình (BIM - Bridge Information Modeling): Phát triển mô hình 4D/5D đồng bộ hóa tiến độ thi công và khối lượng vật tư phục vụ quản lý vòng đời cầu.
  • Hệ thống quan trắc sức khỏe công trình thông minh (SHM - Structural Health Monitoring): Cài đặt hệ thống cảm biến sợi quang (FBG) trong lòng hộp dầm để đo biến dạng, gia tốc dao động và lực căng cáp DƯL liên tục truyền dữ liệu thời gian thực qua mạng không dây IoT.

Đối tượng hưởng lợi

Nhóm đối tượng Lợi ích cụ thể Lượng hóa giá trị
Sinh viên & Học viên Bộ tài liệu tham khảo hoàn chỉnh về quy trình tính toán dầm hộp đúc hẫng theo tiêu chuẩn 22TCN 272-05 / AASHTO LRFD. Tiết kiệm 40% thời gian tra cứu và lập bảng tính kết cấu nhịp lớn.
Kỹ sư thiết kế cầu Bảng tính mẫu đặc trưng hình học tiết diện parabol và thuật toán kiểm toán mất mát ứng suất chính xác. Ứng dụng trực tiếp cho các dự án cầu khẩu độ $70\text{ m} \div 120\text{ m}$.
Nhà thầu xây lắp Quy trình thi công chi tiết từng đốt đúc, thông số xe đúc $80\text{ T}$ và biện pháp khóa cứng hợp long an toàn. Giảm thiểu 15% rủi ro nứt nứt bê tông và sai lệch tim cầu khi hợp long.
Cơ quan quản lý Báo cáo phân tích kinh tế - kỹ thuật toàn diện giữa cầu bê tông và cầu thép trên nền địa chất phức tạp. Cung cấp luận cứ khoa học chuẩn xác để phê duyệt phương án đầu tư công.

Câu hỏi thường gặp

1. Yêu cầu thiết bị thi công đúc hẫng cân bằng gồm những gì?

Hệ thống thiết bị chính bao gồm: 02 bộ xe đúc hẫng chạy trên ray trượt chịu tải trọng bê tông mỗi đốt tối thiểu $80\text{ tấn}$; hệ thống kích căng kéo thủy lực 2 chiều công suất $500\text{ tấn}$; bơm vữa áp lực cao $1.0\text{ MPa}$ kèm máy trộn vữa chân không; hệ thống trạm quan trắc trắc địa điện tử toàn đạc độ chính xác $\pm 1\text{ mm}$ để đo đạc cao độ tim dầm sau mỗi chu kỳ đúc.

2. Biện pháp xử lý chênh lệch độ võng giữa hai đầu cánh hẫng khi hợp long?

Trước khi lắp đặt thanh giằng khóa hợp long, tiến hành đo cao độ vào lúc nhiệt độ môi trường ổn định nhất (từ 0h - 4h sáng). Nếu chênh lệch cao độ vượt quá $20\text{ mm}$, thực hiện chất đối trọng tạm thời bằng các thùng chứa nước trên đầu cánh hẫng có cao độ cao hơn, kết hợp kích kích đẩy vi chỉnh để ép hai đầu dầm về cùng mặt phẳng thiết kế trước khi hàn liên kết hệ khung giằng thép hình.

3. Làm thế nào để kiểm soát mất mát ứng suất do co ngót và từ biến?

Áp dụng cấp phối bê tông có tỷ lệ Nước/Xi măng thấp ($W/C \le 0.35$) kết hợp phụ gia siêu dẻo giảm nước thế hệ mới; chỉ thực hiện căng kéo cáp khi bê tông đạt tuổi tối thiểu 5 ngày và cường độ nén $\ge 80% f'_c$; đồng thời cộng gộp hệ số dự phòng mất mát dài hạn ($\sim 15 \div 20%$) vào số lượng tao cáp tính toán trong mô hình phân tích thời gian thực.

4. Yêu cầu bảo dưỡng hệ cáp dự ứng lực trong quá trình khai thác là gì?

Toàn bộ cáp DƯL nằm trong ống gen phải được bơm vữa xi măng không co ngót lấp đầy $100%$ thể tích trong vòng 48 giờ sau khi căng kéo. Định kỳ 2 năm/lần kiểm tra trực quan các hốc neo, lớp vữa đệm đầu neo tại nách hộp và kiểm tra nồng độ ion clorua trong lòng hộp dầm nhằm ngăn chặn hiện tượng ăn mòn ứng suất cốt thép.

5. Tại sao sơ đồ $51 + 76 + 84 + 76 + 51\text{ m}$ lại kinh tế hơn nhịp giản đơn trên nền đất yếu?

Sơ đồ nhịp liên tục đúc hẫng cân bằng cho phép bố trí nhịp giữa $84\text{ m}$ vượt qua trọn vẹn luồng thông thuyền mà chỉ cần 4 mố trụ dưới nước. Nếu dùng nhịp giản đơn $40\text{ m}$, công trình cần tới 8 trụ cầu dưới sông, làm phát sinh thêm 4 bệ móng cọc khoan nhồi trên tầng bùn sét yếu $9.48\text{ m}$, làm tăng chi phí xây dựng móng cọc và bệ trụ lên hơn $35%$.

Kết luận

Đồ án tốt nghiệp "Thiết kế cầu BTCT DƯL đúc hẫng cân bằng 5 nhịp ($51+76+84+76+51\text{ m}$)" đã giải quyết trọn vẹn bài toán kỹ thuật phức tạp về thiết kế công trình vượt sông nhịp lớn trên nền địa chất đất yếu nhiều tầng. Kết quả kiểm toán bằng mô hình phần tử hữu hạn phân đoạn chứng minh kết cấu dầm hộp biến thiên parabol hoàn toàn đáp ứng các trạng thái giới hạn theo tiêu chuẩn 22TCN 272-05, đảm bảo độ an toàn chịu lực cao, ứng suất khai thác nằm trọn trong vùng an toàn và độ võng dài hạn được khống chế nghiêm ngặt.

Công trình không chỉ khẳng định tính ưu việt của công nghệ đúc hẫng cân bằng trong việc tối ưu hóa khối lượng vật liệu, rút ngắn tiến độ và giữ thông luồng hàng hải, mà còn cung cấp một bộ hồ sơ tính toán hoàn chỉnh có giá trị tham khảo ứng dụng cao cho kỹ sư và nhà thầu xây dựng cầu đường.

Bạn đọc có thể ứng dụng trực tiếp phương pháp luận, thuật toán kiểm toán mặt cắt và ma trận quản lý rủi ro đúc hẫng trong bài viết này để triển khai các dự án cầu thực tế hoặc phát triển các đề tài nghiên cứu chuyên sâu về tích hợp BIM và quan trắc công trình thông minh.
