I. Tổng Quan Về Đồ Án Thiết Kế Kết Cấu Tòa Nhà Eximbank

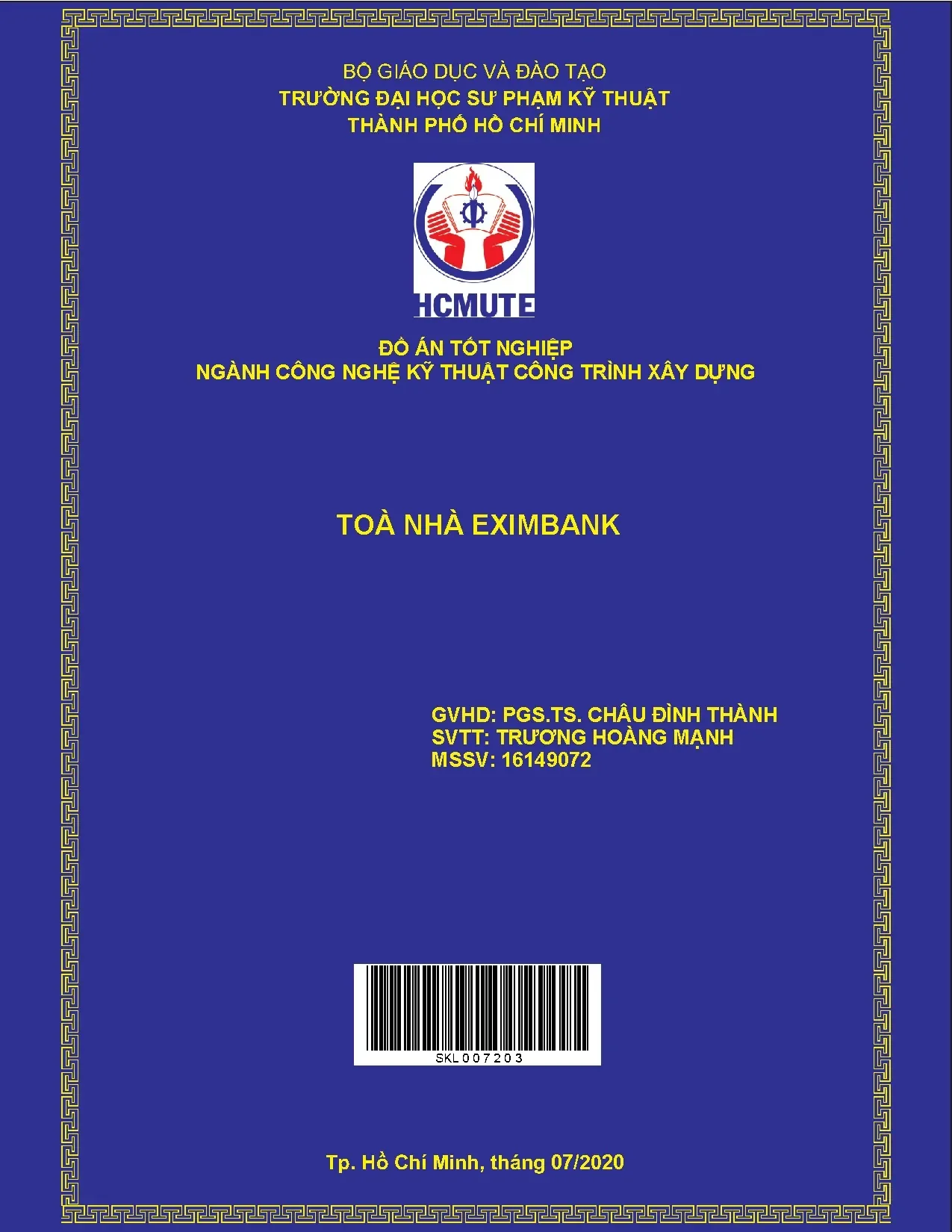

Đồ án thiết kế kết cấu tòa nhà Eximbank là một công trình đặc biệt nằm tại Đường Trục, Phường 13, Quận Bình Thạnh, Thành phố Hồ Chí Minh. Đây là một dự án học thuật quan trọng của sinh viên ngành Công nghệ kỹ thuật công trình xây dựng tại Trường Đại học Sư Phạm Kỹ Thuật TP.HCM. Đồ án tốt nghiệp này tập trung vào việc áp dụng các kiến thức về thiết kế kết cấu, tính toán và mô phỏng công trình để đảm bảo an toàn và hiệu quả. Công trình được thiết kế với quy mô lớn, đòi hỏi sự tính toán chi tiết về các yếu tố kết cấu như sàn tầng, dầm, cột, vách lõi, móng và cọc. Việc hoàn thành đồ án kết cấu này giúp sinh viên tổng hợp toàn bộ kiến thức trong 4 năm học tập và chuẩn bị tốt cho công việc chuyên môn sau này.
1.1. Vị Trí và Điều Kiện Địa Chất Công Trình
Tòa nhà Eximbank được xây dựng tại Đường Trục, Phường 13, Quận Bình Thạnh, là khu vực đô thị phát triển của Thành phố Hồ Chí Minh. Điều kiện địa chất khu vực là nền đất yếu, đòi hỏi thiết kế móng cọc để đảm bảo ổn định công trình. Việc lựa chọn loại móng phù hợp là yếu tố quan trọng trong thiết kế kết cấu, ảnh hưởng trực tiếp đến chi phí và tuổi thọ công trình.
1.2. Mục Tiêu và Ý Nghĩa Của Đồ Án
Mục tiêu chính của đồ án là áp dụng các phương pháp tính toán hiện đại để thiết kế kết cấu an toàn và kinh tế. Sinh viên phải thực hiện các tính toán chi tiết về tải trọng, kiểm tra sàn, dầm, cột theo tiêu chuẩn xây dựng Việt Nam. Đồ án giúp sinh viên hiểu rõ quy trình thiết kế công trình, từ giai đoạn khái niệm đến chi tiết thiết kế, chuẩn bị năng lực cho công việc kỹ sư xây dựng.
II. Thiết Kế Và Tính Toán Sàn Tầng Điển Hình
Thiết kế sàn tầng điển hình là một trong những phần quan trọng nhất của đồ án. Sinh viên sử dụng phần mềm SAFE v12 để mô hình hóa sàn tầng, tính toán nội lực và kiểm tra khả năng chịu tải của bê tông cốt thép. Quy trình thực hiện bao gồm xác định kích thước sơ bộ, mô hình hoàn chỉnh, gán tải trọng tĩnh tải và hoạt tải, sau đó chạy mô phỏng để kiểm tra chuyển vị và tính toán thép. Phần này đòi hỏi hiểu biết sâu về lý thuyết kết cấu, tính toán tải trọng và quy chuẩn thiết kế. Kết quả từ tính toán sàn được sử dụng để xác định lượng thép cần thiết, đảm bảo công trình có độ an toàn cao nhất.
2.1. Phương Pháp Tính Toán Sàn Bê Tông Cốt Thép
Phương pháp tính toán sàn sử dụng mô hình sàn tầng điển hình được xây dựng trong SAFE v12. Bước đầu tiên là xác định kích thước dầm, cột, sàn theo công thức sơ bộ dựa trên tải trọng dự kiến. Sau đó, mô hình được hoàn chỉnh với các chi tiết về khớp, giá đỡ, biên dạng sàn. Nội lực tĩnh tải và hoạt tải được gán vào mô hình, sau đó chạy mô phỏng để kiểm tra chuyển vị và tính toán thép cốt.
2.2. Kiểm Tra Khả Năng Chịu Tải Và Chuyển Vị
Sau khi chạy mô phỏng, sinh viên phải kiểm tra chuyển vị sàn để đảm bảo nó nằm trong giới hạn cho phép. Kiểm tra bê tông cốt thép bao gồm kiểm tra lực cắt, uốn, và tính toán lượng thép cần thiết. Kết quả kiểm tra được trình bày thành bản vẽ sàn tầng chi tiết, bao gồm vị trí và kích thước thép, mặt cắt, chi tiết kết nối.
III. Thiết Kế Cầu Thang Khung Dầm Cột Và Vách Lõi
Thiết kế cầu thang là phần quan trọng trong đồ án kết cấu tòa nhà Eximbank. Sinh viên tách cầu thang tầng điển hình thành mô hình riêng và sử dụng phần mềm SAP2000 để tính toán nội lực. Cầu thang được thiết kế để đảm bảo an toàn, tiện sử dụng và tối ưu vật liệu. Khung dầm, cột được thiết kế theo các trục chính của công trình (trục 2 và trục D), phải chịu được tất cả các loại tải trọng bao gồm tĩnh tải, hoạt tải, tải gió, tải động đất. Vách lõi thang là phần cốt lõi của công trình, cung cấp độ cứng và ổn định cho toàn bộ tòa nhà. Thiết kế vách phải tính đến các tác động của gió, động đất và tải trọng lệch tâm.
3.1. Tính Toán Cầu Thang Bê Tông Cốt Thép
Cầu thang được mô hình hóa như một hệ thống dầm chạy theo chiều dài bước thang. Nội lực từ tải trọng người và tải trọng bản thân được tính toán bằng SAP2000. Sinh viên kiểm tra ứng suất uốn, ứng suất cắt và tính toán lượng thép chính cũng như thép phân bố. Kết quả được trình bày thành bản vẽ cầu thang chi tiết với vị trí thép.
3.2. Thiết Kế Khung Dầm Cột Theo Trục Chính
Khung dầm cột theo trục 2 và trục D được thiết kế để chịu toàn bộ tải trọng từ sàn tầng. Sinh viên tính toán nội lực dầm (uốn, cắt, xoắn) và nội lực cột (nén, uốn). Thiết kế phải đảm bảo khả năng chịu tải giới hạn và khả năng sử dụng theo tiêu chuẩn xây dựng Việt Nam.
IV. Thiết Kế Móng Cọc Và Kiểm Tra Tải Trọng
Thiết kế móng cọc là phần cốt lõi của công trình, đảm bảo sự ổn định của tòa nhà trên nền đất yếu. Sinh viên phải tính toán tải trọng từ toàn bộ công trình, bao gồm tĩnh tải (trọng lượng kết cấu, vật liệu, nội thất), hoạt tải (người, đồ vật, máy móc), tải gió và tải động đất. Móng cọc được thiết kế theo các trục chính (trục 2 và trục D) với số lượng cọc và kích thước phù hợp để chịu được tổng tải trọng. Kiểm tra khả năng chịu tải của cọc đơn lẻ phải tuân thủ tiêu chuẩn địa kỹ thuật của khu vực. Ngoài ra, sinh viên cũng kiểm tra sự ổn định của hệ thống móng dưới các điều kiện tải trọng không cân xứng, đặc biệt là dưới tác động của gió và động đất.
4.1. Tính Toán Tải Trọng Và Nước Dưới Đất
Tải trọng tĩnh tải bao gồm trọng lượng sàn, dầm, cột, vách, sàn thượng tầng. Hoạt tải tính toán theo quy chuẩn cho các tòa nhà văn phòng. Tải gió và tải động đất được tính theo tiêu chuẩn TCN 337-91. Sinh viên cũng phải xem xét mực nước ngầm và tác động của nước lên cấu trúc móng.
4.2. Kiểm Tra Thiết Kế Cọc Và Bệ Móng
Cọc được kiểm tra về khả năng chịu tải đơn, đồng thời kiểm tra toàn bộ hệ thống móng về sự沉thấp, độ lệch ngang. Bệ móng được thiết kế dưới dạng bêtông cốt thép, chịu được nội lực từ cọc và tải trọng từ cột. Thiết kế phải đảm bảo độ an toàn cao nhất để công trình có tuổi thọ dài lâu.
