Thuyết minh Đồ án Tốt nghiệp ĐH Xây Dựng: Thiết kế Chung cư PTH | SV Nguyễn Công Quý

Đồ án thiết kế khu chung cư PTH từ ĐH Xây Dựng, bao gồm phần kiến trúc, kết cấu và phần mềm hỗ trợ tính toán. Tối ưu cho sinh viên và kỹ sư xây dựng.

• Tác giả: Nguyễn Công Quý
• Người hướng dẫn: PGS. Bùi Hùng Cường
• Trường học: Đại học Xây dựng Hà Nội
• Chuyên ngành: Tin học xây dựng dân dụng và công nghiệp
• Đề tài: Tính toán thiết kế nhà ở chung cư PTH và Phần mềm tính toán cột lệch tâm phẳng
• Loại tài liệu: Đồ án tốt nghiệp
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng Quan Về Đồ Án Thiết Kế Chung Cư PTH

Đồ án thiết kế chung cư PTH là một công trình residential quy mô lớn tại khu vực Văn Quán, Hà Đông, Hà Nội. Dự án được chủ đầu tư bởi Tổng Công Ty Đầu Tư Phát Triển Nhà Đô Thị, với mục tiêu cung cấp các căn hộ chất lượng cao cho cộng đồng. Công trình có 11 tầng và mái với hình dáng thiết kế là hình chữ nhật độc đáo. Tầng 1 có diện tích 934 m² nằm ở cốt 0.5m, bao gồm sảnh chính, khu vực công cộng và các tiện ích. Thiết kế kiến trúc chung cư PTH kết hợp giữa tính thẩm mỹ hiện đại và công năng sử dụng thực tiễn, phù hợp với tiêu chuẩn xây dựng hiện hành.

1.1. Vị Trí Và Thông Tin Cơ Bản

Chung cư PTH nằm tại địa điểm chiến l略c Văn Quán, Hà Đông, Thành phố Hà Nội. Công trình được thiết kế với kiến trúc hiện đại, phù hợp với quy hoạch đô thị. Tổng Công Ty Đầu Tư Phát Triển Nhà Đô Thị là chủ đầu tư chính, đảm bảo chất lượng và tiến độ thi công. Vị trí này có lợi thế giao thông thuận tiện, gần các khu vực thương mại và dịch vụ.

1.2. Quy Mô Và Cấu Trúc Công Trình

Công trình 11 tầng và mái với hình dáng chữ nhật tạo nên sự hài hòa trong kiến trúc đô thị. Tầng 1 có diện tích lên tới 934 m², bao gồm sảnh chính và các khu vực công cộng. Thiết kế dàn cơ sở vật chất được bố trí khoa học để tối ưu hóa không gian sử dụng cho cư dân.

II. Phần Kiến Trúc Thiết Kế Bản Vẽ

Phần kiến trúc của đồ án thiết kế chung cư PTH bao gồm các bản vẽ chi tiết thể hiện cấu trúc không gian và tính năng của công trình. Các bản vẽ chính gồm mặt bằng tầng 1 và tầng điển hình, mặt bằng tầng kỹ thuật mái, mặt đứng theo các trục chính, cùng với các mặt cắt ngang và dọc. Bản vẽ kiến trúc được vẽ chi tiết theo tiêu chuẩn kỹ thuật xây dựng, giúp thể hiện rõ ràng ý tưởng thiết kế và hỗ trợ trong quá trình thi công. Các bản vẽ được bổ sung và hoàn thiện dựa trên dự án ban đầu, đảm bảo tính khoa học và thực tiễn.

2.1. Mặt Bằng Kiến Trúc Các Tầng

Mặt bằng tầng 1 và tầng điển hình (KT.01) thể hiện bố trí không gian, vị trí các cửa, cửa sổ, và phân bổ các phòng. Tầng 1 được thiết kế là sảnh chính công cộng với diện tích rộng 934 m². Tầng điển hình được lặp lại cho các tầng 2-11, tối ưu hóa tiện ích cư dân. Mặt bằng tầng kỹ thuật mái (KT.02) hiển thị các hệ thống kỹ thuật, ống dẫn và cấp thoát nước.

2.2. Mặt Đứng Và Mặt Cắt

Mặt đứng trục 1-14 (KT.02) và mặt đứng trục E-A (KT.04) thể hiện chiều cao các tầng, cửa sổ và mối quan hệ không gian giữa các bộ phận. Mặt cắt A-A (KT.03) và mặt cắt B-B (KT.04) cho phép nhìn rõ tiết diện công trình, chiều cao, và chi tiết kết cấu bên trong.

III. Phần Kết Cấu Thiết Kế Và Tính Toán

Phần kết cấu của chung cư PTH là phần then chốt trong đồ án thiết kế, đảm bảo an toàn và độ bền của công trình. Phần này bao gồm lựa chọn hệ kết cấu chịu lực, giải pháp vật liệu, bố trí cấu kiện, xác định tải trọng, tính toán nội lực và thiết kế cốt thép. Tiêu chuẩn áp dụng bao gồm TCVN 5574, TCVN 356-2005 và các quy chuẩn xây dựng hiện hành. Các phương án kết cấu được phân tích kỹ lưỡng, từ hệ khung chịu lực, khung-giằng đến khung-vách-lõi kết hợp để lựa chọn giải pháp tối ưu nhất.

3.1. Lựa Chọn Hệ Kết Cấu Chịu Lực

Công trình sử dụng hệ kết cấu khung chịu lực kết hợp khung-vách cứng để chống lại tải trọng ngang (gió, động đất). Các phương án được đánh giá về độ an toàn, kinh tế và khả thi thi công. Sàn bê tông cốt thép được chọn làm giải pháp kết cấu sàn, đảm bảo độ cứng và khả năng chịu tải. Vách cứng được bố trí theo hướng chính để cô cấu ứng suất hiệu quả.

3.2. Tính Toán Tải Trọng Và Thiết Kế

Tải trọng thiết kế bao gồm tĩnh tải (vật liệu, cốt thép), hoạt tải (người, nội thất), tải gió và tải động đất. Tĩnh tải sàn được xác định dựa trên cấu tạo lớp sàn, độ dày bê tông. Hoạt tải tuân theo TCVN 356-2005. Tải gió tĩnh tính toán dựa trên công thức và hệ số gió. Các nội lực được tính bằng phần mềm ETABS, SAP2000 sau khi mô hình hóa 3D công trình.

IV. Phần Tin Học Phần Mềm Tính Toán

Phần tin học của đồ án (50% khối lượng) tập trung vào phát triển phần mềm tính toán cột lệch tâm phẳng bằng ngôn ngữ lập trình VB.NET. Phần mềm này được xây dựng dựa trên cơ sở lý thuyết kết cấu về cột chịu nén lệch tâm theo tiêu chuẩn TCVN 5574. Thuật toán tính toán bao gồm các bước: chuẩn bị số liệu, xác định sơ bộ vùng nén, tính toán cốt thép, và bố trí cốt thép. Phần mềm tích hợp các phần mềm hỗ trợ như Prokon, ETABS, SAP2000 và các bảng Excel tính toán theo chuẩn.

4.1. Cơ Sở Lý Thuyết Tính Toán Cột

Lý thuyết cột lệch tâm phẳng (tiết diện chữ nhật) là nền tảng cho phần mềm. Cột chịu ngoại lực nén và moment uốn, tạo ra tình trạng lệch tâm. Điều kiện tổng quát kiểm tra: nén đơn, nén uốn phối hợp. Quy trình tính toán xác định chiều cao vùng nén, diện tích thép cần thiết. Các ký hiệu, công thức chuẩn xác theo tiêu chuẩn xây dựng được mã hóa vào chương trình.

4.2. Giao Diện Và Chức Năng Phần Mềm

Giao diện chương trình chính gồm Form chính với các menu: nhập liệu vật liệu, hình học cột, tải trọng. Form tính toán thực hiện các phép tính cốt thép theo thuật toán. Form vẽ cột hiển thị hình ảnh minh họa bố trí thép sau tính toán. Phần mềm cho phép xuất kết quả chi tiết, hỗ trợ quá trình thiết kế thực tế trong dự án.

Trích đoạn nội dung tài liệu

CHƯƠNG I : GIỚI THIỆU VỀ CÔNG TRÌNH I. GIỚI THIỆU CHUNG: - Công trình: Chung cư PTH - Địa điểm: Văn Quán – Hà Đông – Thành phố Hà Nội - Chủ đầu tư: Tổng Công Ty Đầu Tư Phát Triển Nhà Đô Thị - Hình dáng công trình: hình chữ nhật I. GIỚI THIỆU CHI TIẾT: a. SỐ TÂNG, CHIỀU CAO CÁC TẦNG - Theo dự án, công trình là chung cư trong khu vực.

Công trình gồm 11 tầng và mái. - Tầng 1(934 m2): sàn nằm ở cốt 0.5m, gồm: Sảnh chính, Phòng trực, Ki ốt, Khu vực để xe đạp xe máy và một số phòng chức năng khác như: thang, phòng vệ sinh, phòng thư rác, phòng máy bơm… - Tầng 2 đến tầng 11(964 m2): sàn nằm ở cốt +4.5 m, gồm: các căn hộ loại A, B và C, hành làng, thang máy và khu chứa rác. CÔNG NĂNG SỬ DỤNG CỦA CÔNG TRÌNH VÀ CÁC GIẢI PHÁP MẶT BẰNG, MẶT ĐỨNG VÀ GIAO THÔNG b. Công năng sử dụng của công trình Chúng ta đều biết, những năm gần đây ở nước ta, mô hình nhà cao tầng đã trở thành xu thế cho ngành xây dựng.

Nhà nước muốn hoạch định thành phố với những công trình cao tầng, trước hết bởi nhu cầu xây dựng, sau là để khẳng định tầm vóc của đất nước và phục vụ nhu cầu của người dân trong thời kỳ công nghiệp hoá hiện đại hoá. Nằm trong chiến lược phát triển chung đó, đồng thời nhằm phục vụ tốt hơn nhu cầu nhà ở và dịch vụ , công trình chung cư PTH được đầu tư xây dựng nhằm đảm bảo nhu cầu nhà ở và dich vụ của người dân trong khu vực. - Chung cư PTH dự kiến xây dựng trong khoảng thời gian 1 năm rưỡi trên diện tích mặt bằng 1814 m2, tại khu độ thị mới Văn Quán, quận Hà Đông, Hà Nội. Tòa nhà bao gồm 11 tầng, với diện tích sử dụng lên tới gần 20000 m2; 11 tầng thân trong đó tầng 1 là khu dịch vụ công cộng, để xe và 10 tầng tiếp theo dùng làm khu căn hộ nhà SV: NGUYỄN CÔNG QUÝ – LỚP: 57TH1 – MSSV: 237457 Trang: 1 TRƯỜNG ĐH XÂY DỰNG THUY ẾT MINH Đ Ồ ÁN T ỐT NGHI ỆP KHOA CÔNG NGHỆ THÔNG TIN PH ẦN XÂY D ỰNG ở với tổng số 63 căn hộ đa dạng phù hợp với nhu cầu quản lý sử dụng của phần lớn người sử dụng.

Tuy nhiên, trong khuôn khổ một đồ án tốt nghiệp, chúng em cũng xin được mạnh dạn xem xét công trình dưới quan điểm của một kỹ sư xây dựng, phối hợp với các bản vẽ kiến trúc có sẵn, bổ sung và chỉnh sửa để đưa ra giải pháp kết cấu, cũng như các biện pháp thi công khả thi cho công trình. Giải pháp mặt bằng - Với mặt bằng công trình là hình chữ nhật cân xứng, công trình được thiết kế theo dạng công trình đa năng. Mặt bằng được thiết kế nhiều công năng mà một nhà chung cư cần thiết như: gara xe, phòng quản lý ,căn hộ, không gian sinh hoạt cộng đồng, khu kỹ thuật điện nước, khu thu gom rác thải và phòng trực. - Công trình được xây dựng trên khu đất có tổng diện tích đất 3.725 m 2, diện tích xây dựng mỗi tầng 964 m2 với không gian xung quanh công trình được quy hoạch bố trí hệ thống bãi đỗ ôtô, không gian công viên cây xanh rộng rãi thoáng đãng.

- Tầng 1 được bố trí phần lớn là không gian dịch vụ công cộng, để xe và khu vực sảnh đi lên các tầng ngoài ra còn bố trí các phòng: quản lý, bảo vệ, kỹ thuật, thu gom rác. - Từ tầng 2 đến tầng 11 được bố trí mỗi tầng gồm có 1 phòng kỹ thuật điện, điện nhẹ, kỹ thuật nước, các họng cứu hoả và 9 căn hộ các loại căn hộ A,B,C khác nhau bao gồm: + 4 căn hộ loại A bao gồm: 1 phòng khách, 1 phòng bếp + ăn, 2 phòng ngủ, 2 Wc và 1 ban công với diện tích 126m2. + 2 căn hộ loại B bao gồm: 1 phòng khách, 1 phòng bếp + ăn, 3 phòng ngủ, 2 Wc và 2 ban công với diện tích 158m2. + 4 căn hộ loại C bao gồm: 1 phòng khách, 1 phòng bếp + ăn, 3 phòng ngủ, 2 Wc và 2 ban công với diện tích 150m2.

- Tầng mái: gồm một lớp gạch lá nem 2 lớp, lớp bê tông xỉ tạo dốc 2% để thoát nước về hệ thống ống thoát nước có đường kính 110mm bố trí ở các góc mái. Trên mái còn bố trí hệ cột thép thu sét nhằm chống sét cho ngôi nhà. SV: NGUYỄN CÔNG QUÝ – LỚP: 57TH1 – MSSV: 237457 Trang: 2 TRƯỜNG ĐH XÂY DỰNG THUY ẾT MINH Đ Ồ ÁN T ỐT NGHI ỆP KHOA CÔNG NGHỆ THÔNG TIN PH ẦN XÂY D ỰNG - Tầng kỹ thuật áp mái: Gồm hệ thống 2 phòng kỹ thuật thang máy và 2 bể chứa sạch cho công trình. - Với diện tích mỗi căn hộ là 126 m2 , 150 m2 và 158 m2, đảm bảo đủ không gian cho hộ gia đình sinh sống và nghi ngơi.

Các phòng đều có hệ thống cửa chính và cửa sổ đủ cung cấp ánh sáng tự nhiên. Có 2 hệ thống thang máy kết hợp thang bộ được bố trí ở khu vực giữa 2 dãy nhà theo phương dài, cùng với 2 thang thoát hiểm được bố trí ở 2 đầu dãy nhà, đảm bảo thuận tiện cho việc đi lại. Hành lang được bố trí ở giữa 2 dãy phòng và có một không gian thông tầng ở chính giữa tòa nhà tạo thuận tiện cho việc giao thông đi lại và thông gió - chiếu sáng theo phương ngang nhà. A 1 2 3 4 5 6 d d c c B b b B a a 1 2 3 4 5 6 A mÆt b» ng t Çng 1 SV: NGUYỄN CÔNG QUÝ – LỚP: 57TH1 – MSSV: 237457 Trang: 3 TRƯỜNG ĐH XÂY DỰNG THUY ẾT MINH Đ Ồ ÁN T ỐT NGHI ỆP KHOA CÔNG NGHỆ THÔNG TIN PH ẦN XÂY D ỰNG A 1 2 3 4 5 6 d d c c B b b B a a 1 2 3 4 5 6 A mÆt b» ng t Çng 2 ®Õn t Çng 10 d c b a 1 2 3 4 5 6 mÆt b» ng m¸ i SV: NGUYỄN CÔNG QUÝ – LỚP: 57TH1 – MSSV: 237457 Trang: 4 TRƯỜNG ĐH XÂY DỰNG THUY ẾT MINH Đ Ồ ÁN T ỐT NGHI ỆP KHOA CÔNG NGHỆ THÔNG TIN PH ẦN XÂY D ỰNG b.

Giải pháp mặt đứng - Khu nhà ở Ánh Dương được thiết kế hình khối hình chữ nhật có tính chất đối, tạo cho toà nhà dáng đứng mạnh mẽ với vẻ uy nghi sang trọng,hiện đại. Toà nhà thiết kế có 2 mặt lấy sáng chính qua hệ thống cửa sổ cho các phòng và hệ thống của sổ lấy sáng cho hành lang ở 2 đầu hồi nhà, các phòng đều bố trí cửa rộng đảm bảo nhu cầu chiếu sáng tự nhiên. -Toà nhà có mặt bằng chữ nhật, khối hình hộp chữ nhật. Tổng chiều cao của toà nhà là 47,35m so với mặt đất tự nhiên.

Trong đó chiều cao các tầng như sau: + Tầng 1 có chiều cao 4,2 m. + Tầng 1 đến tầng 11 có chiều cao 3,2m. + Hệ tầng mái và tầng kĩ thuật cao 3,45m. - Mặt đứng của toà nhà có kiến trúc hài hoà với cảnh quan.

Vật liệu trang trí mặt ngoài còn sử dụng vật liệu sơn nhiệt đới trang trí cho công trình, để tạo cho công trình đẹp hơn và phù hợp với điều kiện khí hậu nước ta. d c b a mÆt ®ø n g t r ô c a - d SV: NGUYỄN CÔNG QUÝ – LỚP: 57TH1 – MSSV: 237457 Trang: 5 TRƯỜNG ĐH XÂY DỰNG THUY ẾT MINH Đ Ồ ÁN T ỐT NGHI ỆP KHOA CÔNG NGHỆ THÔNG TIN PH ẦN XÂY D ỰNG a b c d mÆt ®ø n g t r ô c d - a b. Giải pháp giao thông - Giao thông theo phương ngang: trên mặt bằng được thực hiện bởi hệ thống hành lang giữa được nối với hệ thống giao thông theo phương đứng tại các điểm nút giao thông tạo ra sự lưu thông thông suốt trong toàn bộ công trình. - Giao thông theo phương đứng: được thông qua 2 hệ thống thang máy kết hợp thang bộ được bố trí ở khu vực giữa 2 dãy nhà theo phương dài và 2 thang thoát hiểm được bố trí ở 2 đầu của tòa nhà đảm bảo thuận tiện cho việc đi lại.

- Hệ thống thang máy được bố trí trên suốt chiều cao nhà từ tầng 1 đến tầng mái, gồm 4 chiếc loại chuyên dụng dùng cho người đi và kết hợp cả chở đồ đạc băng ca cấp cứu khi cần thiết từ thang máy dẫn đến các hành lang giữa, dẫn vào các phòng. - Thang thoát hiểm bố trí lắp cửa chống cháy tránh sự lan khói giữa các tầng khi có sự cố. Thang thoát hiểm được dẫn trực tiếp ra phía ngoài nhà đảm bảo thoát người an toàn. SV: NGUYỄN CÔNG QUÝ – LỚP: 57TH1 – MSSV: 237457 Trang: 6 TRƯỜNG ĐH XÂY DỰNG THUY ẾT MINH Đ Ồ ÁN T ỐT NGHI ỆP KHOA CÔNG NGHỆ THÔNG TIN PH ẦN XÂY D ỰNG PHẦN II - KẾT CẤU 45% Công trình: Khu chung cư PTH Giáo viên hướng dẫn : PGS.

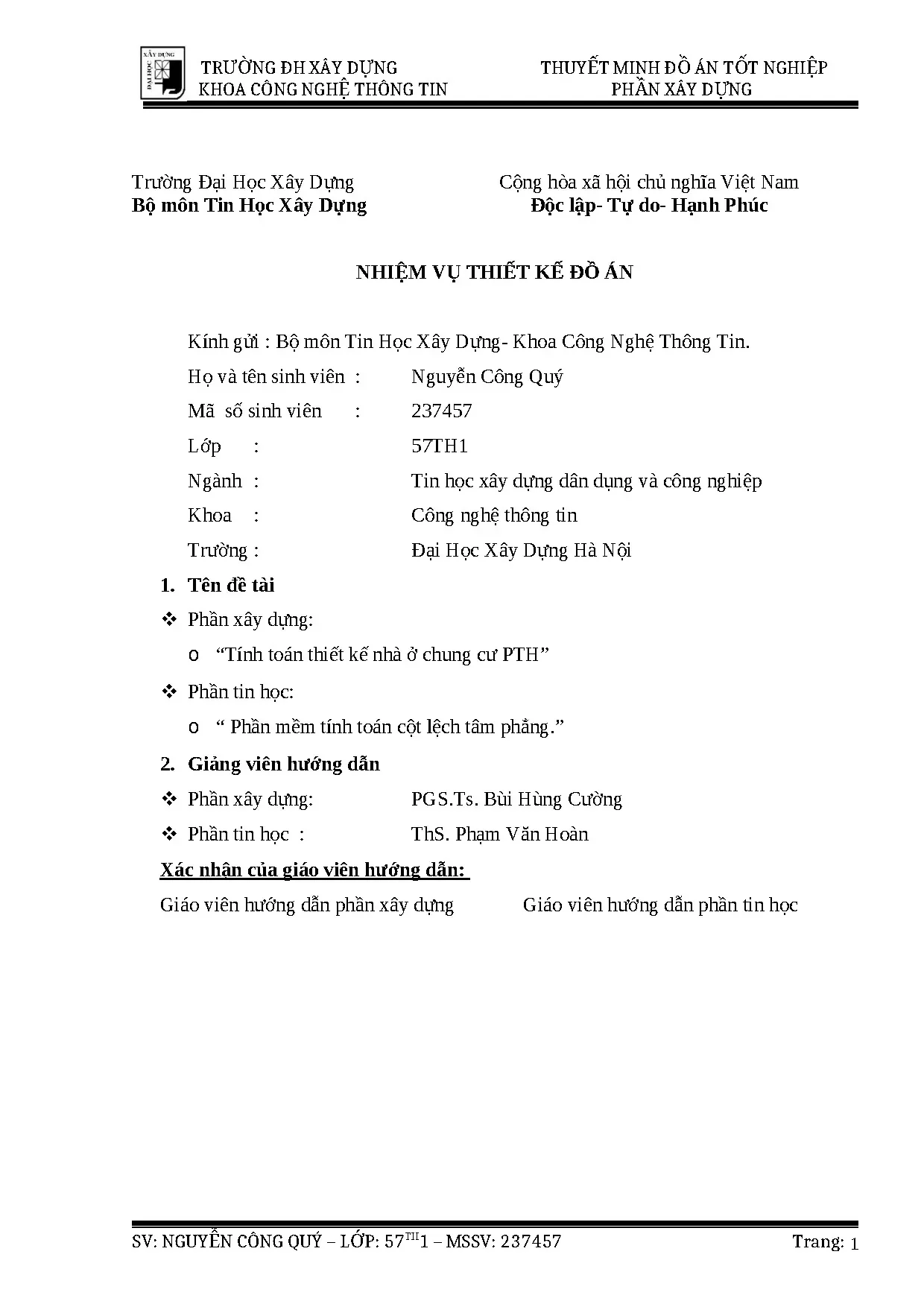

Bùi Hùng Cường Sinh viên thực hiện : Nguyễn Công Quý MSSV: 2374. Nhiệm vụ: + Tính toán và bố trí thép khung trục 3 + Tính toán và bố trí thép cho sàn tầng mái + Tính toán và bố trí thép móng khung trục 3 2. Các bản vẽ kèm theo: + KC.01 - Bản vẽ thể hiện thép khung trục 3 + KC.02 - Bản vẽ thể hiện thép khung trục 3 + KC.03 - Bản vẽ thể hiện thép sàn tầng mái + KC.04 - Bản vẽ thể hiện thép móng khung trục 3 SV: NGUYỄN CÔNG QUÝ – LỚP: 57TH1 – MSSV: 237457 Trang: 7 TRƯỜNG ĐH XÂY DỰNG THUY ẾT MINH Đ Ồ ÁN T ỐT NGHI ỆP KHOA CÔNG NGHỆ THÔNG TIN PH ẦN XÂY D ỰNG I. TIÊU CHUẨN ÁP DỤNG: - TCVN 2737-1995: Tải trọng và tác động – Tiêu chuẩn thiết kế.

- TCVN 5574-2012: Kết cấu bê tông cốt thép – Tiêu chuẩn thiết kế. - TCXD 198-1997: Nhà cao tầng – Thiết kế cấu tạo bê tông cốt thép toàn khối. - TCVN 9362:2012: Nền nhà và công trình – Tiêu chuẩn thiết kế. - TCVN 205-1998: Móng cọc – Tiêu chuẩn thiết kế.

- TCVN 9394:2012: Đóng và ép cọc – Tiêu chuẩn thi công nghiệm thu. LỰA CHỌN GIẢI PHÁP KẾT CẤU, GIẢI PHÁP VẬT LIỆU: II.
