Tổng quan nghiên cứu

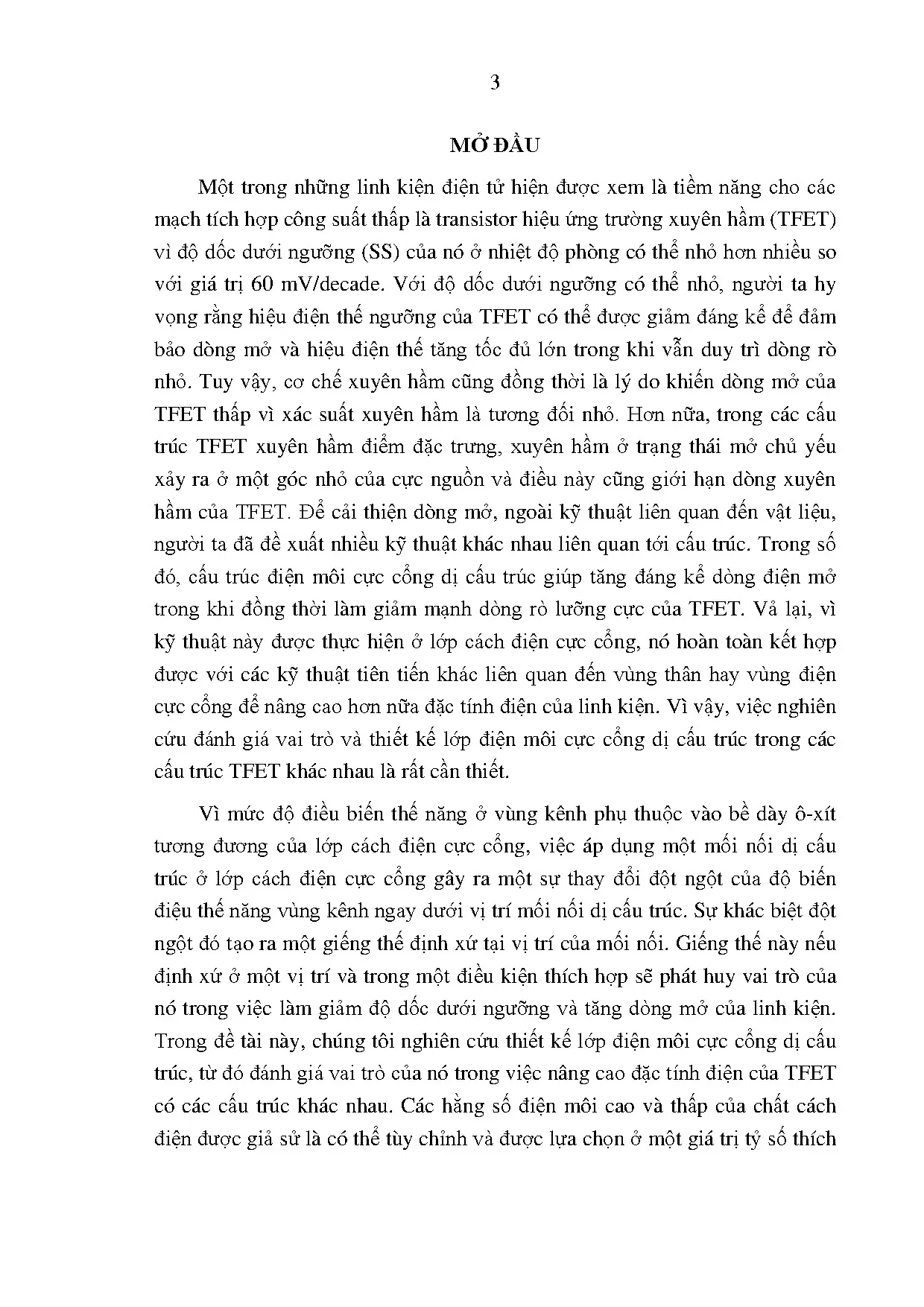

Transistor hiệu ứng trường xuyên hầm (TFET) được xem là linh kiện tiềm năng cho các mạch tích hợp công suất thấp nhờ độ dốc dưới ngưỡng (SS) có thể nhỏ hơn nhiều so với giới hạn 60 mV/decade của MOSFET truyền thống ở nhiệt độ phòng. Tuy nhiên, TFET gặp hạn chế về dòng mở thấp do xác suất xuyên hầm nhỏ và giới hạn dòng xuyên hầm tại một góc nhỏ của cực nguồn. Để khắc phục, kỹ thuật điện môi cực cổng dị cấu trúc đã được đề xuất nhằm tăng dòng mở đồng thời giảm dòng rò lưỡng cực. Luận văn tập trung nghiên cứu thiết kế lớp điện môi cực cổng dị cấu trúc trong các cấu trúc TFET khác nhau như xuyên hầm điểm, xuyên hầm đường, cấu trúc khối và thân mỏng lưỡng cổng, sử dụng vật liệu InGaAs với tỷ số hằng số điện môi cao/thấp khoảng 4 để tối ưu dòng mở. Phạm vi nghiên cứu dựa trên mô phỏng hai chiều bằng phần mềm MEDICI, tập trung vào ảnh hưởng của vị trí mối nối dị cấu trúc và bề dày lớp cách điện cực cổng (~3 nm). Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao đặc tính tắt-mở của TFET, góp phần phát triển linh kiện bán dẫn công suất thấp, phù hợp với xu thế thu nhỏ kích thước linh kiện và giảm tiêu thụ năng lượng trong công nghệ vi mạch hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

  • Cơ chế xuyên hầm qua vùng cấm (BTBT): Là cơ chế vận chuyển hạt tải điện chủ đạo trong TFET, cho phép electron xuyên qua vùng cấm từ dải hóa trị sang dải dẫn, khác biệt với cơ chế khuếch tán nhiệt của MOSFET. Cơ chế này giúp TFET có độ dốc dưới ngưỡng nhỏ hơn 60 mV/decade.

  • Mô hình hai vùng năng lượng của Kane: Mô hình bán cổ điển dùng để tính xác suất và tốc độ xuyên hầm, áp dụng cho cả chất bán dẫn vùng cấm trực tiếp và gián tiếp. Mô hình này cho phép tính toán dòng xuyên hầm dựa trên các tham số vật liệu như độ rộng vùng cấm, khối lượng hiệu dụng, và điện trường tại mối nối xuyên hầm.

  • Khái niệm điện môi cực cổng dị cấu trúc: Sử dụng lớp điện môi cổng gồm vật liệu có hằng số điện môi cao và thấp xếp lớp hoặc phân bố dị cấu trúc nhằm tăng cường điều khiển điện trường tại vùng chuyển tiếp nguồn-kênh và giảm dòng rò tại chuyển tiếp máng-kênh.

Các khái niệm chính bao gồm: độ dốc dưới ngưỡng (SS), dòng mở (Ion), dòng rò lưỡng cực (ambipolar current), điện áp ngưỡng, bề dày ô-xít tương đương (EOT), và hiệu ứng kênh ngắn.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng hai chiều trên phần mềm MEDICI của Synopsys, dựa trên mô hình Kane với điện trường phi định xứ để tính toán dòng xuyên hầm trong các cấu trúc TFET khác nhau. Cỡ mẫu mô phỏng bao gồm các cấu trúc TFET: xuyên hầm điểm, xuyên hầm đường, cấu trúc khối và thân mỏng lưỡng cổng, với chiều dài kênh khoảng 100 nm và bề dày lớp cách điện cực cổng đồng nhất ~3 nm.

Phương pháp chọn mẫu dựa trên các cấu trúc TFET tiêu biểu nhằm đánh giá ảnh hưởng của lớp điện môi cực cổng dị cấu trúc. Các tham số thiết kế như vị trí mối nối dị cấu trúc phía nguồn (Xsh) và phía máng (Xdh), tỷ số hằng số điện môi cao/thấp, và nồng độ pha tạp được khảo sát chi tiết.

Timeline nghiên cứu bao gồm: tổng hợp lý thuyết xuyên hầm và TFET (Chương 1-2), thiết kế và mô phỏng các cấu trúc TFET với điện môi dị cấu trúc (Chương 3), phân tích kết quả và đề xuất hướng phát triển (Chương 4).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Tăng dòng mở và giảm dòng rò nhờ điện môi cực cổng dị cấu trúc: Mô phỏng cho thấy TFET với điện môi cực cổng dị cấu trúc (HGD-TFET) có dòng mở cao hơn khoảng 3 lần so với TFET điện môi đồng chất (UGD-TFET) chỉ sử dụng vật liệu điện môi cao, và cao hơn khoảng 3 bậc độ lớn so với TFET chỉ dùng SiO2. Đồng thời, dòng rò lưỡng cực của HGD-TFET giảm mạnh, thấp hơn khoảng 6 bậc độ lớn so với UGD-TFET.

  2. Ảnh hưởng của bề dày ô-xít tương đương (EOT): Giảm EOT của lớp điện môi cao làm tăng dòng mở đáng kể ở cả UGD-TFET và HGD-TFET. Tuy nhiên, ở UGD-TFET, giảm EOT cũng làm tăng dòng rò lưỡng cực nghiêm trọng, trong khi ở HGD-TFET, dòng rò không đổi và duy trì ở mức thấp do vật liệu điện môi thấp được bố trí phía máng, làm giảm điều khiển cổng lên vùng này.

  3. Vị trí mối nối dị cấu trúc (Xsh, Xdh) ảnh hưởng lớn đến hiệu suất: Vị trí mối nối phía nguồn (Xsh) và phía máng (Xdh) được khảo sát cho thấy khi giữ vật liệu điện môi cao cách xa phía máng (Xdh = 50 nm), dòng rò được giảm tối ưu mà không ảnh hưởng đến dòng mở. Vị trí mối nối dị cấu trúc tạo ra giếng thế định xứ tại vùng kênh, giúp giảm độ dốc dưới ngưỡng và tăng dòng mở.

  4. Hiệu ứng kênh ngắn được giảm thiểu: Ở chiều dài kênh 100 nm, hiệu ứng kênh ngắn không ảnh hưởng đáng kể đến đặc tính điện của TFET với điện môi cực cổng dị cấu trúc, giúp duy trì hiệu suất cao khi thu nhỏ kích thước linh kiện.

Thảo luận kết quả

Kết quả mô phỏng được minh họa qua các biểu đồ đặc tính dòng-thế và giản đồ năng lượng, cho thấy sự uốn cong giản đồ năng lượng tại chuyển tiếp nguồn-kênh và chuyển tiếp máng-kênh phụ thuộc vào EOT và vị trí mối nối dị cấu trúc. Ở trạng thái tắt, EOT nhỏ làm thu hẹp rào xuyên hầm tại chuyển tiếp máng-kênh, tăng dòng rò ở UGD-TFET, trong khi HGD-TFET với vật liệu điện môi thấp phía máng giữ rào xuyên hầm rộng, giảm dòng rò.

So sánh với các nghiên cứu trước đây, kỹ thuật điện môi cực cổng dị cấu trúc không chỉ nâng cao dòng mở mà còn giảm dòng rò hiệu quả hơn so với các phương pháp chỉ sử dụng vật liệu điện môi cao hoặc giảm bề dày ô-xít đơn thuần. Điều này phù hợp với mục tiêu phát triển linh kiện bán dẫn công suất thấp, thu nhỏ kích thước mà vẫn duy trì hiệu suất cao.

Việc sử dụng mô hình Kane với điện trường phi định xứ trong phần mềm MEDICI giúp mô phỏng chính xác dòng xuyên hầm, phù hợp với các vật liệu bán dẫn vùng cấm trực tiếp như InGaAs được sử dụng trong nghiên cứu. Kết quả cũng cho thấy tầm quan trọng của việc thiết kế vị trí mối nối dị cấu trúc để tạo giếng thế định xứ, từ đó cải thiện đặc tính tắt-mở của TFET.

Đề xuất và khuyến nghị

  1. Thiết kế lớp điện môi cực cổng dị cấu trúc với tỷ số hằng số điện môi cao/thấp khoảng 4: Để tối ưu dòng mở và giảm dòng rò, nên sử dụng vật liệu điện môi cao phía cực nguồn và vật liệu điện môi thấp phía cực máng, đồng thời giữ bề dày vật lý lớp cách điện khoảng 3 nm. Chủ thể thực hiện: các nhà thiết kế linh kiện bán dẫn; Thời gian: 6-12 tháng.

  2. Tối ưu vị trí mối nối dị cấu trúc (Xsh, Xdh): Đặt mối nối phía nguồn gần cực nguồn và mối nối phía máng cách xa cực máng (khoảng 50 nm) để tạo giếng thế định xứ hiệu quả, nâng cao dòng mở và giảm dòng rò. Chủ thể thực hiện: nhóm nghiên cứu phát triển thiết kế; Thời gian: 3-6 tháng.

  3. Áp dụng mô hình mô phỏng hai chiều với mô hình Kane phi định xứ: Sử dụng phần mềm MEDICI hoặc tương đương để mô phỏng và đánh giá đặc tính điện của TFET với các cấu trúc và vật liệu khác nhau, giúp dự đoán chính xác hiệu suất linh kiện trước khi sản xuất. Chủ thể thực hiện: phòng thí nghiệm nghiên cứu; Thời gian: liên tục trong quá trình phát triển.

  4. Khảo sát ảnh hưởng của hiệu ứng kênh ngắn khi thu nhỏ kích thước: Nghiên cứu sâu hơn về hiệu ứng kênh ngắn trong TFET có điện môi cực cổng dị cấu trúc để đảm bảo hiệu suất ổn định khi giảm chiều dài kênh dưới 100 nm. Chủ thể thực hiện: các viện nghiên cứu và doanh nghiệp sản xuất; Thời gian: 12-18 tháng.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và phát triển linh kiện bán dẫn: Luận văn cung cấp kiến thức chuyên sâu về cơ chế xuyên hầm, thiết kế điện môi cực cổng dị cấu trúc và mô phỏng TFET, hỗ trợ phát triển linh kiện công suất thấp.

  2. Kỹ sư thiết kế vi mạch tích hợp: Tham khảo để hiểu rõ ảnh hưởng của cấu trúc điện môi đến đặc tính tắt-mở, giúp tối ưu thiết kế mạch tích hợp với TFET.

  3. Sinh viên và học viên cao học ngành vật lý bán dẫn, kỹ thuật điện tử: Tài liệu tham khảo lý thuyết xuyên hầm, mô hình Kane và ứng dụng mô phỏng trong nghiên cứu TFET.

  4. Doanh nghiệp sản xuất linh kiện bán dẫn: Hướng dẫn thiết kế và lựa chọn vật liệu điện môi phù hợp để nâng cao hiệu suất sản phẩm, giảm tiêu thụ năng lượng và tăng tính cạnh tranh trên thị trường.

Câu hỏi thường gặp

  1. TFET khác gì so với MOSFET truyền thống?
    TFET sử dụng cơ chế xuyên hầm qua vùng cấm để vận chuyển hạt tải, cho độ dốc dưới ngưỡng nhỏ hơn 60 mV/decade, giúp giảm điện áp nguồn và công suất tiêu thụ, trong khi MOSFET dựa trên cơ chế khuếch tán nhiệt với giới hạn vật lý về độ dốc dưới ngưỡng.

  2. Tại sao cần sử dụng điện môi cực cổng dị cấu trúc trong TFET?
    Điện môi dị cấu trúc giúp tăng dòng mở bằng cách sử dụng vật liệu điện môi cao phía nguồn và giảm dòng rò bằng vật liệu điện môi thấp phía máng, tối ưu hóa điều khiển điện trường và cải thiện đặc tính tắt-mở.

  3. Mô hình Kane có ưu điểm gì trong mô phỏng TFET?
    Mô hình Kane cho phép tính xác suất xuyên hầm chính xác cho cả chất bán dẫn vùng cấm trực tiếp và gián tiếp, phù hợp với mô phỏng hai chiều và có thể áp dụng điện trường phi định xứ, giúp dự đoán đặc tính điện của TFET hiệu quả.

  4. Ảnh hưởng của bề dày ô-xít tương đương (EOT) đến hiệu suất TFET như thế nào?
    Giảm EOT làm tăng dòng mở do tăng điều khiển của cổng lên vùng kênh, nhưng cũng có thể làm tăng dòng rò nếu không sử dụng điện môi dị cấu trúc, gây giảm hiệu suất linh kiện.

  5. Làm thế nào để giảm hiệu ứng kênh ngắn trong TFET khi thu nhỏ kích thước?
    Thiết kế cấu trúc TFET với điện môi cực cổng dị cấu trúc và giữ chiều dài kênh đủ lớn (khoảng 100 nm) giúp giảm hiệu ứng kênh ngắn, duy trì đặc tính tắt-mở ổn định khi thu nhỏ linh kiện.

Kết luận

  • TFET với điện môi cực cổng dị cấu trúc là giải pháp hiệu quả để nâng cao dòng mở và giảm dòng rò lưỡng cực, vượt trội hơn so với TFET điện môi đồng chất.
  • Việc tối ưu vị trí mối nối dị cấu trúc và tỷ số hằng số điện môi cao/thấp là yếu tố then chốt để cải thiện đặc tính điện của TFET.
  • Mô hình Kane phi định xứ kết hợp với mô phỏng hai chiều MEDICI cung cấp công cụ chính xác để đánh giá và thiết kế TFET.
  • Kỹ thuật điện môi cực cổng dị cấu trúc giúp giảm thiểu hiệu ứng kênh ngắn, phù hợp với xu hướng thu nhỏ kích thước linh kiện bán dẫn.
  • Đề xuất tiếp tục nghiên cứu sâu về ảnh hưởng của các tham số thiết kế và vật liệu mới nhằm phát triển TFET công suất thấp cho ứng dụng vi mạch hiện đại.

Luận văn mở ra hướng nghiên cứu mới trong thiết kế linh kiện bán dẫn hiệu suất cao, mời các nhà nghiên cứu và kỹ sư tiếp tục khai thác và ứng dụng trong thực tế.
