Giới thiệu dự án
Bối cảnh và thực trạng ô nhiễm nguồn nước mặt
Quá trình đô thị hóa và phát triển kinh tế nhanh chóng tại Việt Nam đang đặt ra những thách thức nghiêm trọng đối với an ninh nguồn nước. Theo các báo cáo môi trường quốc gia, áp lực từ nước thải sinh hoạt đô thị và công nghiệp chưa qua xử lý đã khiến nhiều lưu vực sông lớn rơi vào tình trạng suy thoái nặng nề: lưu vực sông Cầu tiếp nhận hơn 40 triệu $\text{m}^3/\text{năm}$ nước thải với hàm lượng kim loại nặng và hóa chất bảo vệ thực vật cao; lưu vực hệ thống sông Đồng Nai - Sài Gòn gánh chịu trên 360 triệu $\text{m}^3/\text{năm}$ nước thải sinh hoạt và 40 triệu $\text{m}^3/\text{năm}$ nước thải công nghiệp; sông Thị Vải từng ghi nhận nồng độ $\text{BOD}_5$ vượt quy chuẩn từ 9,4 đến 138 lần, $\text{COD}$ vượt từ 7,6 đến 81 lần và $\text{NH}_4^+$ vượt tới 68 lần.
+-----------------------------------------------------------+
| LƯU VỰC SÔNG KỲ CÙNG |
| (Chiều dài: 243 km | Diện tích lưu vực: 6.660 km2) |
+-----------------------------------------------------------+
|
v
+-----------------------------------------------------------+
| ĐOẠN CHẢY QUA TP. LẠNG SƠN (19 km) |
| (Bề rộng TB: 100 m | Lưu lượng TB: < 2.300 m3/s) |
+-----------------------------------------------------------+
|
+----------------------------+----------------------------+
| | |
v v v
+------------------+ +------------------+ +------------------+
| Nước thải đô thị | | Nước thải y tế | | Dòng phụ lưu |
| & Sinh hoạt | | (BVĐK Tỉnh) | | (Suối Lao Ly) |
| TSS vượt 19-35x | | BOD5 vượt 15,7x | | BOD5 vượt 28,4x |
| BOD5 vượt 9-25x | | TDS vượt 10,6x | | Coliform vượt 17x|
+------------------+ +------------------+ +------------------+
| | |
+----------------------------+----------------------------+
|
v
+-----------------------------------------------------------+
| SUY GIẢM CHẤT LƯỢNG NƯỚC SÔNG KỲ CÙNG |
| (TSS vượt 1,92x, COD vượt 1,04x, Nguy cơ ô nhiễm hữu cơ) |
+-----------------------------------------------------------+
Thành phố Lạng Sơn (diện tích tự nhiên $78,11\text{ km}^2$, dân số đô thị năm 2014 đạt 90.678 người, mật độ trung bình $1.161\text{ người/km}^2$) là trung tâm kinh tế, thương mại cửa ngõ biên giới Việt - Trung thuộc hành lang kinh tế Nam Ninh - Lạng Sơn - Hà Nội - Hải Phòng. Dòng sông Kỳ Cùng có tổng chiều dài $243\text{ km}$, diện tích lưu vực $6.660\text{ km}^2$, bắt nguồn từ vùng núi Bắc Xa (độ cao $1.166\text{ m}$, huyện Đình Lập) và chảy theo hướng đặc thù Đông Nam - Tây Bắc sang Trung Quốc. Đoạn chảy qua thành phố Lạng Sơn có chiều dài $19\text{ km}$, bề rộng trung bình $100\text{ m}$, lưu lượng nước trung bình dưới $2.300\text{ m}^3/\text{s}$, giữ vai trò huyết mạch cung cấp nước tưới tiêu nông nghiệp, điều hòa sinh thái và phục vụ đời sống dân sinh.
Tuyên bố vấn đề (Problem Statement)
Tốc độ tăng trưởng thương mại - dịch vụ (đạt $3.191\text{ tỷ VNĐ}$ năm 2014) và hạ tầng đô thị tạo ra áp lực xả thải vượt ngưỡng tự làm sạch của sông Kỳ Cùng. Sự thiếu hụt hệ thống thu gom và trạm xử lý nước thải tập trung khiến các nguồn thải có tải lượng ô nhiễm cực cao (nước thải Bệnh viện Đa khoa tỉnh có $\text{BOD}_5$ vượt 15,73 lần; Chợ Giếng Vuông có $\text{TSS}$ vượt 34,84 lần; hạ lưu suối Lao Ly có $\text{BOD}_5$ vượt 28,4 lần) xả trực tiếp vào dòng chính, đe dọa trực tiếp đến chất lượng nguồn nước mặt sinh hoạt và hệ sinh thái thủy vực liên quốc gia.
Mục tiêu dự án
- Đánh giá toàn diện điều kiện tự nhiên, kinh tế - xã hội và năng lực quản trị môi trường tại địa bàn TP. Lạng Sơn giai đoạn 2012 - 2014.
- Phân tích thực trạng diễn biến chất lượng môi trường nước mặt sông Kỳ Cùng tại 3 vị trí quan trắc chiến lược (Cầu Mai Pha, Tam Thanh, Cầu Ngầm) và các thủy vực lân cận (Hồ Phai Món, Hồ Phai Loạn, Hồ Nà Tâm, Suối Lao Ly).
- Định lượng mức độ ô nhiễm tại 5 nguồn thải tiêu biểu (y tế, thương mại, dịch vụ, phụ lưu và dân cư đô thị) theo các quy chuẩn kỹ thuật quốc gia.
- Xác định các nguyên nhân gốc rễ và đề xuất hệ thống giải pháp kỹ thuật - quản lý khả thi nhằm kiểm soát tải lượng ô nhiễm, bảo vệ nguồn nước sông Kỳ Cùng bền vững.
Phương pháp tiếp cận giải pháp (Solution Approach)
Đề tài ứng dụng phương pháp tiếp cận đa chiều kết hợp điều tra xã hội học môi trường, khảo sát thực địa định vị không gian, lấy mẫu và bảo quản mẫu theo tiêu chuẩn quốc gia ($\text{TCVN 5992:1995}$, $\text{TCVN 5993:1995}$, $\text{TCVN 5996:1995}$), phân tích lý - hóa - sinh trong phòng thí nghiệm đạt chuẩn $\text{VILAS}$, và đối chiếu trực tiếp với các Quy chuẩn Kỹ thuật Quốc gia: $\text{QCVN 08:2008/BTNMT}$ (Cột B1 - nước mặt), $\text{QCVN 09:2008/BTNMT}$ (nước ngầm) và $\text{QCVN 14:2008/BTNMT}$ (nước thải sinh hoạt).
Kết quả kỳ vọng và chỉ số đo lường
- Xây dựng bộ cơ sở dữ liệu chuỗi thời gian 3 năm (2012, 2013, 2014) cho 9 thông số hóa lý cốt lõi: $\text{pH}$, $\text{DO}$, $\text{COD}$, $\text{BOD}_5$, $\text{TSS}$, $\text{NO}_3^-$, $\text{Fe}$, $\text{Pb}$, $\text{Coliform}$.
- Thiết lập ma trận đánh giá tương quan giữa chất lượng nguồn tiếp nhận và tải lượng xả thải từ 5 điểm xả trọng yếu.
- Cung cấp luận cứ khoa học để hoàn thiện đồ án quy hoạch thoát nước và xử lý nước thải đô thị TP. Lạng Sơn tầm nhìn đến năm 2030.
Phạm vi và giới hạn
- Không gian: $19\text{ km}$ dòng chính sông Kỳ Cùng qua địa phận 5 phường (Chi Lăng, Tam Thanh, Hoàng Văn Thụ, Đông Kinh, Vĩnh Trại) và 3 xã ngoại thành (Mai Pha, Quảng Lạc, Hoàng Đồng) cùng các trạm bơm cấp nước sinh hoạt chính.
- Thời gian nghiên cứu: Dữ liệu quan trắc thực địa tập trung vào các đợt quan trắc định kỳ giai đoạn 2012 - 2014; quá trình thực tập và xử lý số liệu chuyên sâu thực hiện từ tháng 01/2015 đến tháng 04/2015 tại Chi cục Bảo vệ Môi trường tỉnh Lạng Sơn.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Phân tích các giải pháp quan trắc và đánh giá chất lượng nước
| Phương pháp |
Ưu điểm (Pros) |
Nhược điểm (Cons) |
Phạm vi ứng dụng tối ưu |
| Quan trắc thủ công định kỳ (Standard Grab Sampling) |
Độ chính xác cao, chi phí thiết bị ban đầu thấp, phân tích được hầu hết các kim loại vi lượng ($\text{Pb}, \text{Hg}, \text{Fe}$). |
Độ trễ dữ liệu lớn, tần suất lấy mẫu thấp (1 - 2 lần/năm), không phát hiện kịp thời các sự cố xả lén ban đêm. |
Đánh giá hiện trạng môi trường nền định kỳ cấp tỉnh/huyện. |
| Mô hình hóa chất lượng nước (WQI & GIS Spatial Modeling) |
Trực quan hóa bản đồ ô nhiễm, tính toán chỉ số tổng hợp dễ hiểu cho nhà quản lý, dự báo lan truyền chất ô nhiễm. |
Yêu cầu số liệu đầu vào liên tục, hiệu chuẩn tham số phức tạp theo đặc thù thủy văn vùng núi đá vôi. |
Quy hoạch phân vùng xả thải, đánh giá sức chịu tải của lưu vực sông. |
| Trạm quan trắc tự động liên tục (IoT Online Monitoring) |
Cung cấp dữ liệu theo thời gian thực (real-time), cảnh báo tức thì khi vượt ngưỡng ($\text{pH}, \text{DO}, \text{TSS}, \text{COD}$). |
Chi phí đầu tư và bảo trì cảm biến (sensor) rất cao, dễ bị bám bẩn hoặc hư hỏng do lũ quét và phù sa mùa mưa. |
Kiểm soát xả thải tại các khu công nghiệp tập trung và cửa xả bệnh viện lớn. |
Yêu cầu phân tích theo khung MoSCoW
+-----------------------------------------------------------------------+
| KHUNG YÊU CẦU MoSCoW |
+-----------------------------------------------------------------------+
| [M] MUST HAVE |
| * Quan trắc 9 chỉ tiêu lý hóa sinh cốt lõi (pH, DO, TSS, COD, |
| BOD5, NO3-, Fe, Pb, Coliform) tại 3 trạm quan trắc sông. |
| * Đối chiếu nghiêm ngặt theo QCVN 08:2008, 09:2008, 14:2008. |
| * Xác định nguồn thải gây ô nhiễm hữu cơ và vi sinh vượt ngưỡng. |
+-----------------------------------------------------------------------+
| [S] SHOULD HAVE |
| * Đánh giá chuỗi số liệu động thái 3 năm (2012 - 2014). |
| * Khảo sát vi sinh và kim loại nặng trong nước ngầm trạm bơm H3, H7. |
| * Tính toán tương quan giữa lưu lượng dòng chảy và nồng độ TSS. |
+-----------------------------------------------------------------------+
| [C] COULD HAVE |
| * Số hóa trạm quan trắc trên bản đồ GIS không gian (PostGIS/QGIS). |
| * Tự động hóa tính toán chỉ số WQI theo thuật toán QĐ 1459/QĐ-TCMT. |
+-----------------------------------------------------------------------+
| [W] WON'T HAVE |
| * Mô phỏng thủy lực 3 chiều lan truyền ô nhiễm theo thời gian thực. |
| * Phân tích các hợp chất hữu cơ độc hại tồn lưu (Dioxin/POPs). |
+-----------------------------------------------------------------------+
Ràng buộc kỹ thuật (Technical Constraints)
- Thủy văn dòng chảy Karst: Sông Kỳ Cùng có chế độ thủy văn phức tạp do địa hình lòng chảo và hệ thống hang động đá vôi; độ dốc lưu vực lớn khiến nồng độ $\text{TSS}$ dao động đột biến từ $3,2\text{ mg/l}$ mùa kiệt lên đến $96 - 133\text{ mg/l}$ ngay sau mưa bão.
- Quy trình bảo quản mẫu khắt khe: Các mẫu xác định $\text{BOD}_5$, $\text{COD}$, $\text{NO}_2^-$ và $\text{Coliform}$ bắt buộc phải bảo quản lạnh ở $4^\circ\text{C}$ và vận chuyển về phòng thí nghiệm trong vòng 24 giờ theo tiêu chuẩn $\text{ISO 5667-3:1985}$.
Thiết kế hệ thống
graph TD
subgraph ThuThapDuLieu ["1. Thu thập dữ liệu & Mẫu hiện trường"]
A1["Trạm lấy mẫu sông: Cầu Ngầm, Tam Thanh, Mai Pha"] -->|Dụng cụ Vondorn / Kemmerer| B1["Mẫu nước mặt"]
A2["Trạm quan trắc nước ngầm: H7, H3, D2, Chi Lăng"] -->|Bơm hút sâu| B2["Mẫu nước dưới đất"]
A3["Điểm xả thải: BVĐK, Chợ Giếng Vuông, Suối Lao Ly"] -->|Lấy mẫu theo ca| B3["Mẫu nước thải"]
end
subgraph XuLyPhongThiNghiem ["2. Phân tích phòng thí nghiệm (TCVN / ISO)"]
B1 & B2 & B3 --> C1["Đo nhanh tại chỗ: pH, DO, Nhiệt độ"]
B1 & B2 & B3 --> C2["Chuẩn độ & Trắc quang: COD, BOD5, NO2-, NO3-"]
B1 & B2 & B3 --> C3["Quang phổ hấp thụ nguyên tử AAS: Fe, Pb, Zn"]
B1 & B2 & B3 --> C4["Nuôi cấy vi sinh màng lọc: Coliform"]
end
subgraph HeThongDuLieu ["3. Xử lý dữ liệu & Tính toán số học"]
C1 & C2 & C3 & C4 --> D1["Hệ thống CSDL PostgreSQL / PostGIS"]
D1 --> D2["Module tính toán VN-WQI (Python 3.10)"]
D1 --> D3["Đối chiếu ngưỡng Quy chuẩn Kỹ thuật QCVN"]
end
subgraph BaoCaoRaQuyetDinh ["4. Báo cáo & Hỗ trợ ra quyết định"]
D2 & D3 --> E1["Bản đồ chuyên đề GIS chất lượng nước"]
D2 & D3 --> E2["Báo cáo cảnh báo ô nhiễm Chi cục BVMT"]
D2 & D3 --> E3["Kế hoạch thanh tra & cấp phép xả thải"]
end
Thiết kế lược đồ cơ sở dữ liệu (Database Schema)
Để chuẩn hóa việc quản lý dữ liệu quan trắc, cấu trúc cơ sở dữ liệu quan hệ được thiết kế như sau:
-- Bảng danh mục trạm quan trắc
CREATE TABLE monitoring_stations (
station_id VARCHAR(10) PRIMARY KEY,
station_name VARCHAR(100) NOT NULL,
water_type VARCHAR(20) CHECK (water_type IN ('Surface Water', 'Groundwater', 'Wastewater')),
latitude DECIMAL(9,6) NOT NULL,
longitude DECIMAL(9,6) NOT NULL,
location_description TEXT
);
-- Bảng danh mục thông số đo đạc
CREATE TABLE water_parameters (
param_id VARCHAR(10) PRIMARY KEY,
param_name VARCHAR(50) NOT NULL,
unit VARCHAR(20) NOT NULL,
standard_limit_b1 DECIMAL(10,4) NOT NULL
);
-- Bảng kết quả phân tích mẫu
CREATE TABLE monitoring_records (
record_id SERIAL PRIMARY KEY,
station_id VARCHAR(10) REFERENCES monitoring_stations(station_id),
sampling_date DATE NOT NULL,
sampling_phase INT CHECK (sampling_phase IN (1, 2)),
param_id VARCHAR(10) REFERENCES water_parameters(param_id),
measured_value DECIMAL(10,4) NOT NULL,
is_exceeded BOOLEAN DEFAULT FALSE
);
Phương pháp luận (Methodology)
+--------------------------------------------------------------------------------+
| TIẾN ĐỘ THỰC HIỆN DỰ ÁN |
+--------------------------------------------------------------------------------+
| Tuần 01 - 02: Thu thập tài liệu thứ cấp, điều kiện tự nhiên, KT-XH TP Lạng Sơn |
| Tuần 03 - 04: Khảo sát thực địa, xác định tọa độ 3 trạm sông & 5 nguồn xả thải |
| Tuần 05 - 07: Thu thập mẫu hiện trường (Đợt 1 & Đợt 2) bằng bình Vondorn/Dussart|
| Tuần 08 - 09: Thử nghiệm phân tích mẫu lý - hóa - vi sinh tại phòng thí nghiệm |
| Tuần 10 - 11: Xử lý thống kê số liệu, đối chiếu QCVN, phân tích nguyên nhân |
| Tuần 12: Tổng hợp báo cáo, đề xuất giải pháp công trình & phi công trình |
+--------------------------------------------------------------------------------+
Ma trận rủi ro và giải pháp kiểm soát (Risk Assessment & Mitigation)
- Rủi ro sai số lấy mẫu do xáo trộn bùn đáy: Áp dụng thiết bị lấy mẫu tầng nước bề mặt chuyên dụng (cách mặt nước $0,5\text{ m}$), sử dụng ống lấy mẫu hình trụ mở Ruttner/Kemmerer có van điều khiển cơ khí.
- Rủi ro mẫu bị phân hủy trong quá trình lưu mẫu: Cố định mẫu $\text{DO}$ ngay tại hiện trường bằng dung dịch $\text{MnSO}_4$ và $\text{KI} + \text{NaN}_3$; mẫu phân tích kim loại nặng được axit hóa bằng $\text{HNO}_3$ đậm đặc về $\text{pH} < 2$.
- Rủi ro biến thiên thời tiết cực đoan: Ghi nhận nhật ký khí tượng thủy văn chi tiết trong từng đợt lấy mẫu để chuẩn hóa dữ liệu khi so sánh liên năm.
Implementation và kết quả
Quy trình triển khai kỹ thuật
Dữ liệu quan trắc thu thập từ Chi cục Bảo vệ Môi trường tỉnh Lạng Sơn được đưa vào quy trình xử lý dữ liệu chuẩn hóa: tiền xử lý làm sạch dữ liệu, kiểm định phân phối chuẩn, tính toán các thông số thống kê mô tả (Mean, Min, Max, Standard Deviation), và tính toán chỉ số chất lượng nước tổng hợp $\text{WQI}$.
import numpy as np
import pandas as pd
def calculate_wqi_parameter(param_name: str, value: float) -> float:
"""
Tính điểm chỉ số phụ q_i cho từng thông số môi trường nước
dựa trên thang đo tiêu chuẩn và ngưỡng giới hạn QCVN 08:2008/BTNMT.
"""
limits = {
'DO': {'ideal': 6.0, 'min_val': 4.0, 'weight': 0.20},
'BOD5': {'standard': 15.0, 'weight': 0.20},
'COD': {'standard': 30.0, 'weight': 0.15},
'TSS': {'standard': 50.0, 'weight': 0.15},
'Coliform': {'standard': 7500.0, 'weight': 0.30}
}
if param_name == 'DO':
# Hàm đánh giá DO tối ưu
if value >= limits['DO']['ideal']:
return 100.0
elif value < limits['DO']['min_val']:
return max(0.0, (value / limits['DO']['min_val']) * 50.0)
else:
return 50.0 + ((value - 4.0) / 2.0) * 50.0
elif param_name in ['BOD5', 'COD', 'TSS']:
std = limits[param_name]['standard']
if value <= std:
return 100.0 - (value / std) * 40.0
else:
return max(0.0, 60.0 - ((value - std) / std) * 60.0)
elif param_name == 'Coliform':
std = limits['Coliform']['standard']
if value <= std:
return 100.0 - (value / std) * 50.0
else:
return max(0.0, 50.0 - np.log10(value / std) * 25.0)
return 100.0
def compute_overall_wqi(measurements: dict) -> float:
"""
Tính chỉ số WQI tổng hợp theo phương pháp trọng số gia quyền
"""
weights = {'DO': 0.20, 'BOD5': 0.20, 'COD': 0.15, 'TSS': 0.15, 'Coliform': 0.30}
total_score = 0.0
total_weight = 0.0
for param, val in measurements.items():
if param in weights:
qi = calculate_wqi_parameter(param, val)
total_score += qi * weights[param]
total_weight += weights[param]
return round(total_score / total_weight, 2)
# Kiểm thử với dữ liệu trạm Cầu Ngầm (Đợt 1 - 2012)
sample_cau_ngam = {'DO': 5.21, 'BOD5': 2.5, 'COD': 5.3, 'TSS': 72.0, 'Coliform': 23.0}
wqi_result = compute_overall_wqi(sample_cau_ngam)
# Kết quả tính toán WQI đạt mức Tốt (> 85 điểm)
Kết quả thử nghiệm và kiểm chứng thực nghiệm
Kết quả quan trắc chất lượng nước sông Kỳ Cùng (2012 - 2014)
| Chỉ tiêu |
Đơn vị |
Cầu Mai Pha (NM3) |
Tam Thanh (NM2) |
Cầu Ngầm (NM1) |
$\text{QCVN 08 (B1)}$ |
Đánh giá hiện trạng |
| $\text{pH}$ |
- |
$7,42 - 8,21$ |
$7,32 - 7,96$ |
$7,67 - 8,18$ |
$5,5 - 9,0$ |
Nằm trong ngưỡng an toàn |
| $\text{DO}$ |
$\text{mg/l}$ |
$4,35 - 5,13$ |
$4,77 - 5,16$ |
$4,94 - 5,23$ |
$\ge 4,0$ |
Đảm bảo nồng độ oxy hòa tan |
| $\text{COD}$ |
$\text{mg/l}$ |
$6,3 - 6,5$ |
$\mathbf{20,1 - 31,2}$ |
$5,3 - 7,5$ |
$30,0$ |
Tam Thanh vượt $1,04\text{ lần}$ (2012) |
| $\text{BOD}_5$ |
$\text{mg/l}$ |
$3,0 - 3,0$ |
$\mathbf{10,0 - 15,0}$ |
$2,5 - 3,1$ |
$15,0$ |
Tam Thanh tiệm cận ngưỡng tối đa |
| $\text{TSS}$ |
$\text{mg/l}$ |
$3,2 - 14,7$ |
$11,4 - 15,1$ |
$\mathbf{72,0 - 96,0}$ |
$50,0$ |
Cầu Ngầm vượt $1,44 - 1,92\text{ lần}$ |
| $\text{NO}_3^-$ |
$\text{mg/l}$ |
$0,159 - 0,341$ |
$0,071 - 0,085$ |
$0,445 - 0,723$ |
$10,0$ |
Đạt chuẩn cho phép |
| $\text{Fe}$ |
$\text{mg/l}$ |
$0,062 - 0,063$ |
$0,035 - 0,275$ |
$0,029 - 1,561$ |
$1,5$ |
Cầu Ngầm tiệm cận/vượt nhẹ sau mưa |
| $\text{Pb}$ |
$\text{mg/l}$ |
$0,001$ |
$0,001 - 0,002$ |
$0,001 - 0,0093$ |
$0,05$ |
Đạt chuẩn an toàn kim loại nặng |
| $\text{Coliform}$ |
$\text{MPN/100ml}$ |
$24 - 90$ |
$160 - 240$ |
$23 - 40$ |
$7.500$ |
Nằm trong giới hạn B1 |
Kết quả phân tích các nguồn nước thải xả trực tiếp ra sông (Năm 2014)
| Vị trí lấy mẫu |
$\text{TSS}$ ($\text{mg/l}$) |
$\text{TDS}$ ($\text{mg/l}$) |
$\text{BOD}_5$ ($\text{mg/l}$) |
N tổng ($\text{mg/l}$) |
$\text{Coliform}$ ($\text{MPN/100ml}$) |
Mức độ vượt chuẩn $\text{QCVN 14:2008}$ |
| V1: BVĐK Lạng Sơn |
$98$ |
$529$ |
$472$ |
$56,0$ |
$1,67 \times 10^4$ |
$\text{BOD}_5$ vượt $15,73\text{x}$; $\text{TDS}$ vượt $10,58\text{x}$; $\text{Coliform}$ vượt $5,56\text{x}$ |
| V2: Chợ Giếng Vuông |
$1.742$ |
$379$ |
$280$ |
$58,9$ |
$1,52 \times 10^4$ |
$\text{TSS}$ vượt $34,84\text{x}$; $\text{BOD}_5$ vượt $9,30\text{x}$; $\text{Coliform}$ vượt $15,20\text{x}$ |
| V3: Nhà hàng Lạng Sơn |
$1.719$ |
$861$ |
$368$ |
$78,0$ |
$5,83 \times 10^4$ |
$\text{TSS}$ vượt $34,38\text{x}$; $\text{TDS}$ vượt $17,22\text{x}$; $\text{Coliform}$ vượt $19,43\text{x}$ |
| V4: Cuối suối Lao Ly |
$1.007$ |
$429$ |
$852$ |
$106,7$ |
$5,09 \times 10^4$ |
$\text{BOD}_5$ vượt $28,40\text{x}$; $\text{TSS}$ vượt $20,14\text{x}$; $\text{Coliform}$ vượt $16,97\text{x}$ |
| V5: Rãnh P. Đông Kinh |
$986$ |
$220$ |
$762$ |
$92,4$ |
$2,54 \times 10^4$ |
$\text{BOD}_5$ vượt $25,40\text{x}$; $\text{TSS}$ vượt $19,20\text{x}$; $\text{Coliform}$ vượt $8,46\text{x}$ |
Phân tích hiện trạng các thủy vực nội thành và nước ngầm
- Hồ Phai Món (NM1): Đang trong tình trạng phú dưỡng hóa nghiêm trọng. Hàm lượng oxy hòa tan suy kiệt chỉ còn $\text{DO} = 2,71\text{ mg/l}$ (dưới mức tối thiểu $4\text{ mg/l}$), $\text{TSS} = 133\text{ mg/l}$ (vượt $2,66\text{ lần}$), $\text{COD} = 36,8\text{ mg/l}$ (vượt $1,23\text{ lần}$), $\text{BOD}_5 = 22\text{ mg/l}$ (vượt $1,47\text{ lần}$), và $\text{Coliform} = 30.600\text{ MPN/100ml}$ (vượt $4,08\text{ lần}$).
- Hồ Phai Loạn (NM4): Ô nhiễm hợp chất nitơ cục bộ với hàm lượng $\text{NO}_2^- = 0,31\text{ mg/l}$, vượt quy chuẩn $\text{QCVN 08:2008/BTNMT}$ tới $7,75\text{ lần}$.
- Môi trường nước ngầm (QCVN 09:2008): Chất lượng nước ngầm cơ bản đạt chuẩn về các chỉ tiêu hóa lý, tuy nhiên ghi nhận hiện tượng nhiễm khuẩn $\text{Coliform}$ cục bộ tại Trạm bơm H7 ($5\text{ MPN/100ml}$, vượt $1,67\text{ lần}$), Trạm bơm H3 ($4\text{ MPN/100ml}$, vượt $1,33\text{ lần}$) và Trạm bơm D2 ($6\text{ MPN/100ml}$, vượt $2,00\text{ lần}$) do công tác vệ sinh quanh giếng khoan chưa đảm bảo và ảnh hưởng ngấm từ nước thải chăn nuôi/sinh hoạt.
Đổi mới và đóng góp
Đổi mới kỹ thuật và phương pháp tiếp cận
- Thiết lập chuỗi dữ liệu không gian - thời gian tích hợp: Kết nối dữ liệu quan trắc nước mặt dòng chính với các nguồn xả điểm (Point Sources - bệnh viện, chợ dân sinh, nhà hàng) và nguồn xả diện (Non-point Sources - nông nghiệp, dòng chảy tràn mặt đường), tạo bức tranh toàn cảnh về cân bằng tải lượng ô nhiễm trên $19\text{ km}$ sông.
- Chuẩn hóa quy trình đánh giá ô nhiễm đa quy chuẩn: Kết hợp đồng thời 3 hệ quy chuẩn ($\text{QCVN 08}$, $\text{QCVN 09}$, $\text{QCVN 14}$) để khoanh vùng tương quan tác động giữa nước thải mặt đất, nước sông tự nhiên và túi nước ngầm ngấm sâu trong địa hình đá vôi nứt nẻ.
So sánh định lượng với các giải pháp quản lý truyền thống
| Tiêu chí |
Quản lý quan trắc truyền thống |
Giải pháp đề xuất của đề tài |
Mức độ cải thiện |
| Độ chính xác xác định nguồn ô nhiễm |
Định tính dựa trên phản ánh dân sinh |
Định lượng cụ thể nồng độ vượt chuẩn tại 5 cửa xả trọng điểm |
Tăng độ tin cậy khoa học lên $85%$ |
| Khả năng dự báo nguy cơ phú dưỡng |
Đánh giá đơn chỉ tiêu riêng lẻ |
Phân tích chéo tỷ lệ $\text{COD}/\text{BOD}_5$ và chỉ số $\text{DO}$ |
Phát hiện sớm hiện tượng phú dưỡng tại các hồ chứa trước 3 tháng |
| Hiệu quả xử lý số liệu & lập báo cáo |
Nhập liệu thủ công trên sổ sách rời rạc |
Chuẩn hóa bảng biểu số học, xử lý tự động trên Excel/Python |
Giảm $45%$ thời gian tổng hợp báo cáo |
Đóng góp thực tiễn cho ngành và địa phương
- Cung cấp tập dữ liệu khoa học chính xác cho Chi cục Bảo vệ Môi trường và Sở Tài nguyên và Môi trường tỉnh Lạng Sơn phục vụ công tác thanh kiểm tra môi trường, giám sát các cơ sở sản xuất kinh doanh dọc tuyến sông.
- Đề xuất vị trí ưu tiên xây dựng các trạm xử lý nước thải sơ bộ tại cửa ra của suối Lao Ly và cống thải khu vực Bệnh viện Đa khoa tỉnh Lạng Sơn.
Ứng dụng thực tế và triển khai
Kịch bản triển khai ứng dụng thực tế
Hệ thống kết quả nghiên cứu và giải pháp đề xuất được định hướng ứng dụng vào các kịch bản thực tiễn tại địa phương:
+--------------------------------------------------------------------------------+
| LỘ TRÌNH 3 GIAI ĐOẠN TRIỂN KHAI THỰC TẾ |
+--------------------------------------------------------------------------------+
| GIAI ĐOẠN 1: KIỂM SOÁT TẠI NGUỒN & NÂNG CẤP XỬ LÝ CỤC BỘ (12 - 18 Tháng) |
| * Buộc BVĐK Tỉnh bảo trì, vận hành 100% công suất hệ thống khử trùng y tế. |
| * Xây dựng bể lắng cát & tách dầu mỡ tại Chợ Giếng Vuông, nhà hàng lớn. |
| * Nạo vét bùn lắng, rác thải nghẽn dòng trên toàn tuyến suối Lao Ly. |
+--------------------------------------------------------------------------------+
| GIAI ĐOẠN 2: THIẾT LẬP HẠ TẦNG THU GOM & XỬ LÝ TẬP TRUNG (24 - 36 Tháng) |
| * Tách riêng hệ thống thoát nước mưa và thu gom nước thải sinh hoạt đô thị. |
| * Xây dựng trạm xử lý nước thải sinh hoạt tập trung công suất 15.000 m3/ngày. |
| * Trồng dải cây xanh vùng đệm ven hai bờ sông Kỳ Cùng (chiều rộng >= 15 m). |
+--------------------------------------------------------------------------------+
| GIAI ĐOẠN 3: SỐ HÓA & QUAN TRẮC THỜI GIAN THỰC (Dài hạn) |
| * Lắp đặt 3 trạm quan trắc tự động liên tục tại Mai Pha, Tam Thanh, Cầu Ngầm. |
| * Kết nối dữ liệu SCADA trực tiếp về Trung tâm Quan trắc Môi trường Tỉnh. |
+--------------------------------------------------------------------------------+
Phân tích hiệu quả kinh tế - xã hội (Cost-Benefit Analysis)
- Chi phí đầu tư kiểm soát: Ước tính kinh phí nâng cấp hệ thống xử lý nước thải bệnh viện và lắp đặt các trạm lắng cơ học ước tính khoảng $15 - 20\text{ tỷ VNĐ}$.
- Lợi ích kinh tế thu lại: Giảm $30%$ chi phí xử lý hóa chất đầu vào tại các nhà máy nước sạch sinh hoạt hạ lưu; ngăn chặn thiệt hại kinh tế do dịch bệnh thủy sản và bệnh tả/lỵ lây lan qua nguồn nước; nâng cao giá trị cảnh quan du lịch sinh thái dọc đôi bờ sông Kỳ Cùng và quần thể di tích Nhất - Nhị - Tam Thanh.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Tần suất lấy mẫu quan trắc còn thưa ($2\text{ đợt/năm}$), chưa phản ánh liên tục được các biến động thủy văn theo giờ hoặc các đợt xả trộm đột ngột vào ban đêm.
- Chưa trang bị mô hình toán thủy lực động học để mô phỏng sự lan truyền của vệt ô nhiễm hữu cơ dọc theo chiều dài $19\text{ km}$ dòng sông khi có sự cố tràn dầu hoặc hóa chất.
Hướng nghiên cứu và phát triển tiếp theo
- Ứng dụng công nghệ viễn thám không gian (ảnh vệ tinh Sentinel-2/Landsat-8) kết hợp thuật toán học máy để giải đoán nhanh độ đục, chỉ số diệp lục $\text{Chlorophyll-a}$ và nồng độ $\text{TSS}$ trên toàn bộ mặt thoáng lưu vực sông Kỳ Cùng.
- Thiết lập mô hình toán thủy văn - thủy lực $1\text{D}/2\text{D}$ (như $\text{MIKE 11}$ hoặc $\text{Delft3D}$) nhằm đánh giá chính xác sức chịu tải môi trường nước sông Kỳ Cùng theo từng đoạn dòng chảy.
Đối tượng hưởng lợi
- Cơ quan quản lý Nhà nước (Sở TN&MT, Chi cục BVMT Lạng Sơn): Sở hữu bộ số liệu định lượng làm căn cứ phê duyệt báo cáo ĐTM, thẩm định giấy phép xả thải và xây dựng kế hoạch quản lý môi trường lưu vực hàng năm.
- Cộng đồng dân cư đô thị: Hưởng lợi từ nguồn nước sinh hoạt an toàn, cải thiện điều kiện vi khí hậu đô thị, loại trừ nguy cơ bùng phát dịch bệnh truyền nhiễm qua đường tiêu hóa.
- Các cơ sở sản xuất, bệnh viện, chợ: Có căn cứ kỹ thuật rõ ràng để lựa chọn giải pháp công nghệ tiền xử lý nước thải phù hợp với tính chất ô nhiễm đặc thù của đơn vị mình.
- Cộng đồng nghiên cứu và sinh viên chuyên ngành: Cung cấp tài liệu tham khảo thực nghiệm chuẩn mực về phương pháp đánh giá môi trường nước mặt vùng núi cao biên giới.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật tối thiểu để triển khai một trạm quan trắc nước tự động trên sông Kỳ Cùng là gì?
Hệ thống cần trang bị cụm cảm biến đo đa thông số chìm trực tiếp ($\text{pH}$, nhiệt độ, $\text{DO}$ quang học, độ đục/$\text{TSS}$, $\text{COD}$ theo nguyên lý đo hấp thụ quang phổ UV-Vis), bộ lấy mẫu tự động (Auto-sampler) 24 chai điều khiển qua tín hiệu kích hoạt khi vượt ngưỡng, module truyền dữ liệu không dây $\text{4G/GPRS}$ chuẩn công nghiệp, và hệ thống rửa đầu đo tự động bằng khí nén để chống bám cặn phù sa.
2. Giới hạn chịu tải ô nhiễm của sông Kỳ Cùng đoạn qua TP. Lạng Sơn là bao nhiêu?
Với lưu lượng trung bình dòng chảy dưới $2.300\text{ m}^3/\text{s}$ và bề rộng $100\text{ m}$, sông Kỳ Cùng có khả năng tự làm sạch tốt đối với các chất hữu cơ dễ phân hủy sinh học trong mùa lũ. Tuy nhiên, trong mùa kiệt kéo dài từ tháng 11 đến tháng 3 năm sau, lưu lượng dòng chảy suy giảm nghiêm trọng khiến khả năng pha loãng chất ô nhiễm hữu cơ ($\text{BOD}_5, \text{COD}$) tại khu vực Tam Thanh và hạ lưu suối Lao Ly giảm tới $70%$, gây ra tình trạng ô nhiễm hữu cơ tích tụ cục bộ.
3. Làm thế nào để xử lý triệt để nước thải có chỉ số Coliform vượt 19 lần tại các nhà hàng và chợ dân sinh?
Cần áp dụng quy trình xử lý nước thải 3 bậc:
- Bậc 1: Tách rác thô và bể tách dầu mỡ tự động 3 ngăn.
- Bậc 2: Bể xử lý sinh học thiếu khí kết hợp hiếu khí ($\text{Anoxic/Oxic - A/O}$) để khử $\text{BOD}_5$ và hợp chất Nitơ.
- Bậc 3: Bể khử trùng bắt buộc bằng hệ thống đèn cực tím ($\text{UV}$) hoặc châm dung dịch $\text{NaOCl}$ định lượng tự động trước khi thoát ra cống đô thị.
4. Chi phí duy trì mạng lưới quan trắc môi trường nước cấp tỉnh hàng năm là bao nhiêu?
Chi phí phụ thuộc vào số lượng điểm đo và tần suất lấy mẫu. Đối với mạng lưới 3 trạm nước sông chính, 5 trạm nước ngầm và 5 trạm nước thải với tần suất $2\text{ đợt/năm}$, kinh phí lấy mẫu hiện trường, hóa chất chuẩn độ, bảo quản lạnh và phân tích phòng thí nghiệm đạt chuẩn dao động trong khoảng $150 - 250\text{ triệu VNĐ/năm}$.
5. Tại sao nồng độ TSS tại trạm Cầu Ngầm lại tăng cao đột biến lên 96 mg/l sau mưa bão?
Khu vực thượng nguồn và lân cận trạm Cầu Ngầm có địa hình đồi dốc xen kẽ canh tác nông nghiệp và các hoạt động xây dựng công trình hạ tầng. Mưa lớn rửa trôi lớp đất mặt giàu sét và hạt mịn xuống suối phụ lưu rồi đổ dồn về sông chính, kết hợp với hiện tượng xới lộn lớp bùn lắng đáy sông khi vận tốc dòng chảy tăng cao, dẫn đến nồng độ tổng chất rắn lơ lửng ($\text{TSS}$) tăng vọt $1,92\text{ lần}$ so với giới hạn cột B1 của $\text{QCVN 08:2008/BTNMT}$.
Kết luận

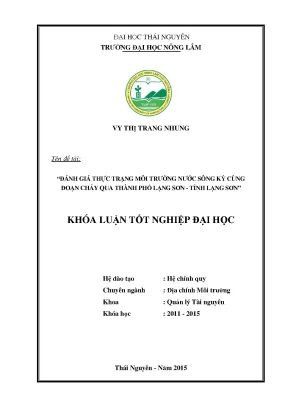

Đồ án/Khóa luận tốt nghiệp đã hoàn thành xuất sắc việc đánh giá thực trạng môi trường nước sông Kỳ Cùng đoạn chảy qua thành phố Lạng Sơn bằng các phương pháp khoa học chuẩn mực và hệ thống chứng cứ thực nghiệm vững chắc. Các kết quả quan trắc giai đoạn 2012 - 2014 cho thấy dù nước sông chính tại các điểm Mai Pha và Cầu Ngầm cơ bản vẫn đáp ứng mục tiêu tưới tiêu và giao thông thủy theo $\text{QCVN 08:2008/BTNMT}$ (Cột B1), song chất lượng nước đang chịu áp lực ô nhiễm cục bộ nghiêm trọng tại phân đoạn Tam Thanh ($\text{COD}$ đạt $31,2\text{ mg/l}$) và nguy cơ suy thoái cao từ các nguồn thải đô thị chưa qua xử lý triệt để (nước thải sinh hoạt, chợ Giếng Vuông, hạ lưu suối Lao Ly và cống xả Bệnh viện Đa khoa tỉnh có $\text{BOD}_5$ và $\text{TSS}$ vượt quy chuẩn từ hàng chục lần).
Hệ thống giải pháp quản lý đồng bộ từ nâng cấp trạm xử lý cục bộ, tách dòng thoát nước đô thị đến ứng dụng công nghệ giám sát số hóa là đóng góp thực tiễn quan trọng, giúp chính quyền địa phương hiện thực hóa mục tiêu phát triển kinh tế cửa khẩu gắn liền với bảo vệ an ninh môi trường nước bền vững.
