Tổng quan về giáo trình

Tài liệu "Bài Tập PLC: Thiết Kế Hệ Thống Tự Động Hóa" (nguồn lưu trữ và biên soạn: Vocsyit.com) là tài liệu học tập thực hành chuyên ngành, phục vụ trực tiếp cho học phần Điều khiển lập trình PLC, Tự động hóa quá trình sản xuất và Thiết kế hệ thống điều khiển nhúng trong chương trình đào tạo kỹ sư Kỹ thuật Điều khiển - Tự động hóa, Cơ điện tử và Kỹ thuật Điện.

Mục tiêu học tập cốt lõi của tài liệu bao gồm:

  1. Hình thành phương pháp phân tích yêu cầu công nghệ của các quy trình sản xuất công nghiệp thực tế.
  2. Thiết lập bảng quy hoạch địa chỉ đầu vào/đầu ra (Input/Output Assignment) cho các thiết bị điều khiển phần cứng.
  3. Chuyển đổi yêu cầu công nghệ sang mô hình giải thuật thông qua giản đồ thời gian (Timing Diagram) và lưu đồ thuật toán (Flowchart).
  4. Xây dựng và tối ưu hóa mã lệnh điều khiển trên hai ngôn ngữ tiêu chuẩn là sơ đồ bậc thang (Ladder Diagram - LAD) và danh sách lệnh (Statement List - STL).

Tài liệu được cấu trúc dưới dạng hệ thống bài tập thực hành theo chuyên đề. Mỗi bài toán được thiết kế độc lập nhưng liên kết chặt chẽ theo mức độ phức tạp tăng dần, từ các hệ thống điều khiển định thì cơ bản đến các dây chuyền sản xuất đa công đoạn và cánh tay robot công nghiệp. Điểm đặc trưng của tài liệu là phương pháp tiếp cận 4 bước chuẩn hóa: Đặc tả yêu cầu công nghệ $\rightarrow$ Bảng phân công I/O $\rightarrow$ Giản đồ thời gian / Lưu đồ thuật toán $\rightarrow$ Chương trình điều khiển (LAD & STL).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

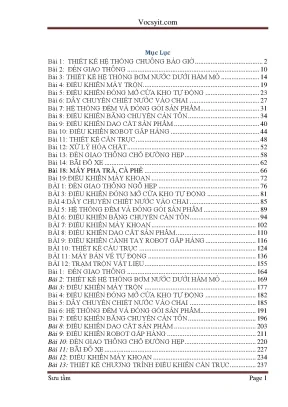

Tài liệu tổng hợp danh mục bài tập điều khiển tự động hóa với các nhóm chủ đề công nghiệp điển hình:

+-----------------------------------------------------------------------------+
|              HỆ THỐNG BÀI TẬP THIẾT KẾ ĐIỀU KHIỂN BẰNG PLC                  |
+-----------------------------------------------------------------------------+

  1. Điều khiển định thì chu kỳ dài (Bài 1 - Thiết kế hệ thống chuông báo giờ):

    • Nội dung: Lập lịch phát chuông cho 10 tiết học trong ngày với độ dài hồi chuông khác nhau (hồi dài 5 giây, 2 hồi ngắn 3 giây, 3 hồi dài) và chu kỳ lặp lại 24 giờ ($86.400$ giây).
    • Giải pháp kỹ thuật: Phối hợp Timer T37 (chu kỳ cơ sở 600 giây = $6.000 \times 100\text{ms}$) và Counter C30 (đếm 144 bước) cùng các hàm so sánh từ dữ liệu (LDW=, OW=, AW<=).

  2. Điều khiển tín hiệu tuần tự liên động (Bài 2 & 13 - Hệ thống đèn giao thông):

    • Nội dung: Điều khiển chu kỳ pha đèn tại ngã tư và vị trí đường hẹp: Xanh 1 (25s) $\rightarrow$ Vàng 1 (5s) $\rightarrow$ Đỏ 1 (30s), vận hành đồng thời với pha Xanh 2 (25s) $\rightarrow$ Vàng 2 (5s) $\rightarrow$ Đỏ 2 (30s).
    • Giải pháp kỹ thuật: Mô hình hóa bằng giản đồ thời gian phân đoạn, kiểm soát chéo trạng thái để triệt tiêu hiện tượng xung đột pha tín hiệu.

  3. Thuật toán chia sẻ tải và luân phiên kinh tế (Bài 3 - Hệ thống bơm nước dưới hầm mỏ):

    • Nội dung: Quản lý 2 động cơ bơm $M_1$ và $M_2$ dựa trên 2 cảm biến mức nước $S_1, S_2$. Khi mức $S_1$ tác động, hệ thống luân phiên khởi động $M_1$ hoặc $M_2$ theo từng chu kỳ để kéo dài tuổi thọ thiết bị.
    • Giải pháp kỹ thuật: Sử dụng bộ đếm sườn lên M0.3, lưu trữ số lần kích hoạt vào thanh ghi MW1, áp dụng lệnh chia nguyên DIV 2, MD3 để kiểm tra bit dư, từ đó quyết định bơm vận hành.

  4. Hệ thống định lượng, chiết rót và phối trộn (Bài 4 & 6 - Máy trộn sơn và Dây chuyền đóng chai):

    • Nội dung: Bơm 2 loại chất lỏng vào bình trộn đến khi cảm biến mức cao (Sensor 2) kích hoạt, đóng động cơ trộn trong 5 giây (TON T37, 50), mở van xả và bơm hút, tự động đếm đủ 10 mẻ bằng bộ đếm CTU C30, 10 trước khi dừng hệ thống. Dây chuyền chiết rót chai điều khiển dừng băng tải chính xác khi cảm biến chai phát hiện phôi và định thì mở van chiết 30 giây (TON T37, 300).

  5. Dây chuyền băng tải tuần tự và giám sát bảo trì (Bài 8 & 9 - Băng chuyền cán tôn, Dao cắt sản phẩm):

    • Nội dung: Khởi động nối tầng động cơ băng chuyền $M_1 \rightarrow M_2 \rightarrow M_3 \rightarrow M_4$ theo vị trí phôi tác động vào các cảm biến $S_1 \rightarrow S_4$; thiết lập trễ dừng 10 giây bằng các bộ định thời T37, T38, T39 sau khi vật ra khỏi vùng cảm biến. Bài toán dao cắt xử lý 3 loại sản phẩm (A, B, C) với tuổi thọ dao khác nhau thông qua thuật toán cộng dồn trọng số tích lũy: $$\text{Tải tích lũy } VW1 = VW1 + 1 \cdot (\text{Sản phẩm A}) + 10 \cdot (\text{Sản phẩm B}) + 100 \cdot (\text{Sản phẩm C})$$ Khi $VW1 > 1000$, hệ thống kích hoạt đầu ra còi báo Q0.2 yêu cầu thay dao.

  6. Điều khiển cơ cấu chuyển động đa trục (Bài 5, 10 & 11 - Cửa kho, Robot gắp hàng, Cần trục):

    • Nội dung: Tích hợp cảm biến tiệm cận siêu âm (SS1), cảm biến quang (SS2) và công tắc hành trình (LS1, LS2) để đảo chiều nâng/hạ cửa kho; lập trình chu trình gắp phôi từ băng tải B sang băng tải A cho cánh tay robot; tổ chức chu trình khép kín đa điểm dừng ($S_1 \dots S_5$) cho hệ thống cầu trục công nghiệp kết hợp nút dừng khẩn cấp và chuông cảnh báo.

Kiến thức nền tảng được xây dựng

  • Cơ chế quét vòng của PLC (PLC Scan Cycle): Bản chất đọc đầu vào (Input Scan) $\rightarrow$ Thực thi chương trình logic $\rightarrow$ Cập nhật đầu ra (Output Update).
  • Quản lý không gian bộ nhớ: Phân biệt và ứng dụng vùng nhớ đầu vào số (I), đầu ra số (Q), cờ nhớ nội (M), thanh ghi từ nhớ (MW, VW), bộ nhớ tích lũy Timer (T) và Counter (C).
  • Đại số logic và xử lý bit/word: Cấu trúc logic AND, OR, NOT, phép gán (=), các lệnh phát hiện sườn tín hiệu (ED, EU), lệnh truyền thông tin dữ liệu (MOVW), phép toán số học số nguyên (+I, DIV) và khối hàm so sánh (LDW=, LDW>, LDW<=).

Kỹ năng phát triển

  • Kỹ năng phân tích kỹ thuật: Khả năng chuyển dịch quy trình công nghệ cơ khí - hóa chất - truyền động sang sơ đồ I/O và đồ thị trạng thái.
  • Kỹ năng lập trình đa ngôn ngữ: Viết, tối ưu và chuyển đổi tương đương giữa sơ đồ Ladder Diagram và mã lệnh Statement List.
  • Kỹ năng xử lý an toàn và liên động: Thiết lập mạch tự giữ (latching circuit), mạch khóa chéo (interlocking), điều kiện quá tải và giới hạn hành trình vật lý.

Phương pháp giảng dạy và học tập

Tài liệu được xây dựng theo phương pháp dạy học giải quyết vấn đề (Problem-Based Learning - PBL), đặt người học vào các bài toán kỹ thuật cụ thể của nhà máy sản xuất:

+------------------------+
| 1. Yêu cầu công nghệ   | -> Mô tả yêu cầu cơ cấu, cảm biến, thời gian trễ
+------------------------+
+------------------------+
| 2. Bảng phân công I/O  | -> Gán cổng vật lý (I0.x, Q0.x, biến nhớ M0.x, MW)
+------------------------+
+------------------------+
| 3. Giản đồ / Lưu đồ    | -> Trực quan hóa diễn tiến thời gian và luồng điều kiện
+------------------------+
+------------------------+
| 4. Chương trình mẫu    | -> Soạn thảo mã điều khiển song song: LAD & STL
+------------------------+

Phương pháp tổ chức bài tập và đánh giá

  • Thực hành theo mẫu (Worked Examples): Cung cấp lời giải mẫu chuẩn mực từ khâu quy hoạch cổng đến chương trình STL/LAD.
  • Đánh giá hiệu năng mã lệnh: Kiểm tra tính tối ưu trong việc sử dụng timer/counter, tránh lãng phí vùng nhớ và hạn chế xung đột tín hiệu quét vòng.
  • Quy trình tự học và mô phỏng:
    1. Đọc yêu cầu công nghệ, tự vẽ giản đồ thời gian và lập bảng địa chỉ I/O độc lập.
    2. Tự viết mã LAD/STL trước khi đối chiếu với chương trình mẫu trong tài liệu.
    3. Nạp mã lệnh vào phần mềm mô phỏng (chẳng hạn Siemens S7-200 Simulator hoặc STEP 7-Micro/WIN) để cưỡng bức tín hiệu đầu vào, quan sát trạng thái đầu ra và kiểm thử các điều kiện biên.

Điểm nổi bật và tính thực tiễn

  • Tính chuẩn xác về mặt kỹ thuật: Tài liệu áp dụng cú pháp tập lệnh chuẩn của dòng PLC công nghiệp Siemens S7 (tiêu biểu là tập lệnh CPU 200/300) với các chỉ thị chuẩn như LD, A, AN, O, OLD, ALD, TON, CTU, MOVW, DIV.
  • Xử lý tín hiệu cảm biến thực tế: Không sử dụng các đầu vào giả định, các bài toán gắn liền với thiết bị đo lường công nghiệp như cảm biến siêu âm (Ultrasonic SS1), cảm biến quang điện hồng ngoại (Photoelectric Sensor SS2), cảm biến mức chất lỏng điện cực (Level Sensor S1/S2), và công tắc hành trình cơ học (Limit Switch LS1/LS2).
  • Kết hợp xử lý logic nhị phân và dữ liệu số: Vượt qua phạm vi điều khiển On/Off thuần túy, tài liệu cung cấp các giải pháp quản lý thanh ghi số liệu:
    • Thuật toán chia lấy phần dư trong luân chuyển bơm.
    • Phép cộng dồn tích lũy dữ liệu VW1 để cảnh báo mòn cơ khí và bảo trì dự đoán cho dao cắt.
    • Ghép nối chu kỳ định thì phân đoạn lớn ($86.400$ giây) mà một bộ timer đơn lẻ không thể bao phủ.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Điều kiện tiên quyết & Mục đích sử dụng
Sinh viên đại học / cao đẳng * Ngành: Tự động hóa, Cơ điện tử, Kỹ thuật Điện - Điện tử, Kỹ thuật Công nghiệp.
* Điều kiện: Đã học môn Lý thuyết mạch, Kỹ thuật số, Khí cụ điện - Khí nén.
* Mục đích: Tài liệu thực hành phòng lab, đồ án môn học PLC và đồ án tốt nghiệp.
Giảng viên chuyên ngành * Sử dụng cấu trúc 4 bước của tài liệu để làm ngân hàng đề bài thực hành, xây dựng giáo án bài giảng và thiết kế đề thi kết thúc học phần.
Kỹ sư vận hành / Kỹ thuật viên bảo trì * Tra cứu cấu trúc thuật toán chuẩn cho các ứng dụng nhà xưởng (trạm trộn, bơm chìm, chiết rót, cần trục, cửa tự động).

Câu hỏi thường gặp

1. Tài liệu này phù hợp với đối tượng nào?

Tài liệu được biên soạn cho sinh viên kỹ thuật từ năm thứ 2 đến năm thứ 4 chuyên ngành Tự động hóa, Điện - Điện tử, Cơ điện tử và kỹ sư mới ra trường cần củng cố kỹ năng lập trình điều khiển quá trình.

2. Cần kiến thức nền tảng nào trước khi bắt đầu học?

Người học cần nắm vững kiến thức về đại số logic Boolean, nguyên lý cảm biến công nghiệp, sơ đồ mạch điều khiển rơ-le/contactor khí cụ điện và nguyên lý hoạt động cơ bản của bộ điều khiển khả trình PLC.

3. Điểm khác biệt của tài liệu so với sách lý thuyết PLC thông thường?

Tài liệu tập trung 100% vào giải quyết bài toán ứng dụng thực tế thông qua các case study cụ thể. Tài liệu không trình bày dàn trải lý thuyết phần cứng mà đi thẳng vào quy trình thiết kế công nghệ, lập bảng I/O, vẽ lưu đồ/giản đồ thời gian và cung cấp mã nguồn song song ở cả hai định dạng LAD và STL.

4. Làm sao để tự học hiệu quả với tập bài tập này?

Người học nên sử dụng các phần mềm lập trình và mô phỏng PLC (như STEP 7-Micro/WIN). Với mỗi bài tập, cần tự phân tích và viết code độc lập trước khi so sánh với đáp án mẫu trong sách; sau đó tiến hành mô phỏng để gỡ lỗi (debug) các trường hợp mất tín hiệu hoặc dừng khẩn cấp.

5. Cú pháp và tập lệnh trong tài liệu thuộc chuẩn PLC nào?

Hệ thống câu lệnh trong tài liệu (với các cú pháp như LD, TON, CTU, MOVW, DIV, biến nhớ M, thanh ghi MW/VW, timer T37, counter C30) thuộc tập lệnh Instruction List/Statement List (STL) và Ladder chuẩn hóa của họ PLC Siemens SIMATIC S7.

Kết luận

Tài liệu "Bài Tập PLC: Thiết Kế Hệ Thống Tự Động Hóa" là nguồn học liệu thực hành có tính hệ thống cao, cung cấp khung giải pháp từ cơ bản đến nâng cao cho các bài toán điều khiển logic khả trình trong công nghiệp. Bằng việc kết hợp chặt chẽ giữa đặc tả quy trình công nghệ, đại số logic và mã lệnh LAD/STL trực quan, tài liệu giúp người học chuẩn hóa tư duy lập trình và làm chủ quy trình thiết kế hệ thống tự động hóa.

Lộ trình học tập khuyến nghị: Bắt đầu từ các mạch định thì - đếm đơn giản (Bài 1, 2) $\rightarrow$ Các quy trình chất lỏng, chiết rót (Bài 3, 4, 6) $\rightarrow$ Dây chuyền băng tải, đếm phân loại (Bài 7, 8, 9) $\rightarrow$ Cơ cấu chấp hành chuyển động phức tạp (Bài 5, 10, 11). Song song với việc giải bài tập, người học nên kết hợp tra cứu sổ tay dữ liệu (manual) thiết bị và phần mềm mô phỏng để kiểm chứng toàn diện giải thuật.
