Xử Lý Tín Hiệu Trong MATLAB: Hướng Dẫn Sử Dụng Toolbox

Chuyên khảo phân tích Các thư viện trợ giúp và vấnđề xử lý số cho các tín hiệu, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Đề tài: Xử Lý Tín Hiệu Trong MATLAB: Hướng Dẫn Sử Dụng Toolbox

Mục lục chi tiết

• 6. CHƯƠNG 6: MATLAB TRONG XỬ LÝ SỐ CHO CÁC TÍN HIỆU
• 6.1. TÍN HIỆU VÀ XỬ LÝ TÍN HIỆU
• 6.2. HÀM LỌC
• 6.3. GỌI HÀM LỌC VỚI ĐIỀU KIỆN ĐẦU
• 6.4. THIẾT KẾ CÁC BỘ LỌC SỐ
• 6.4.1. Các định nghĩa
• 6.4.2. Xác định đặc tính tần của bộ lọc
• 6.4.3. Biến đổi nửa tuyến tính Tustin

Tóm tắt

I. Khám Phá Xử Lý Tín Hiệu Trong MATLAB Nền Tảng Cốt Lõi

Xử lý tín hiệu là một lĩnh vực kỹ thuật và toán học chuyên nghiên cứu, phân tích và biến đổi các tín hiệu. Tín hiệu có thể là bất kỳ đại lượng vật lý nào thay đổi theo thời gian, không gian hoặc một biến độc lập khác. Trong thế giới kỹ thuật số hiện đại, xử lý tín hiệu số (Digital Signal Processing - DSP) đóng vai trò trung tâm trong vô số ứng dụng, từ viễn thông, y sinh đến giải trí đa phương tiện. MATLAB, với môi trường tính toán số mạnh mẽ và hệ thống thư viện phong phú, đã trở thành một công cụ không thể thiếu cho các kỹ sư và nhà nghiên cứu trong lĩnh vực này. Nền tảng của sức mạnh này chính là Signal Processing Toolbox, một bộ sưu tập gồm hơn 70 hàm chuyên dụng cho phép phân tích, thiết kế bộ lọc và thực hiện các thuật toán DSP phức tạp. Toolbox này cung cấp các công cụ để thực hiện phân tích trong cả miền thời gian và miền tần số, giúp người dùng hiểu sâu hơn về bản chất của tín hiệu. Việc lập trình MATLAB cho phép tự động hóa các quy trình phân tích, mô phỏng các hệ thống phức tạp và trực quan hóa dữ liệu một cách hiệu quả. Thay vì xây dựng các thuật toán từ đầu, người dùng có thể tận dụng các hàm đã được tối ưu hóa trong toolbox để tăng tốc độ nghiên cứu và phát triển. Tài liệu gốc nhấn mạnh rằng, "Matlab được ứng dụng để giải thuật toán nhanh và chọn tần số chủ đạo", cho thấy vai trò cốt lõi của nó trong việc đơn giản hóa các tác vụ phức tạp. Việc hiểu rõ các khái niệm cơ bản về tín hiệu số và cách biểu diễn chúng trong môi trường MATLAB là bước đầu tiên để làm chủ công cụ mạnh mẽ này.

1.1. Tín hiệu số là gì Các khái niệm cơ bản cần nắm vững

Một tín hiệu số là một biểu diễn rời rạc của một tín hiệu tương tự. Quá trình chuyển đổi từ tương tự sang số bao gồm hai bước chính: lấy mẫu (sampling) và lượng tử hóa (quantization). Lấy mẫu là quá trình ghi lại giá trị của tín hiệu tại các khoảng thời gian đều đặn, tạo ra một chuỗi các giá trị rời rạc. Theo tài liệu gốc, "Máy tính chỉ có thể xử lý tín hiệu rời rạc". Điều này có nghĩa là mọi tín hiệu trong thế giới thực, dù là âm thanh, hình ảnh hay nhiệt độ, đều phải được số hóa trước khi có thể xử lý bằng máy tính. Tần số lấy mẫu là một thông số cực kỳ quan trọng, quyết định dải tần số tối đa của tín hiệu có thể được tái tạo một cách trung thực. Các khái niệm nền tảng khác bao gồm miền thời gian (time domain), nơi tín hiệu được biểu diễn dưới dạng biên độ theo thời gian, và miền tần số (frequency domain), nơi tín hiệu được phân tích thành các thành phần tần số cấu thành nó. Việc nắm vững các khái niệm này là điều kiện tiên quyết để áp dụng hiệu quả các công cụ trong Signal Processing Toolbox.

1.2. Tại sao lập trình MATLAB là lựa chọn hàng đầu cho DSP

Việc lập trình MATLAB được ưa chuộng trong xử lý tín hiệu số vì nhiều lý do. Thứ nhất, MATLAB cung cấp một cú pháp trực quan, gần với ngôn ngữ toán học, giúp dễ dàng chuyển đổi các phương trình và thuật toán từ lý thuyết sang mã thực thi. Thứ hai, Signal Processing Toolbox và các toolbox liên quan như DSP System Toolbox hay Wavelet Toolbox cung cấp một bộ công cụ toàn diện, từ các hàm cơ bản như lọc và biến đổi Fourier đến các thuật toán nâng cao. Tài liệu gốc đề cập rằng Toolbox này "gồm hơn 70 hàm số khác nhau để phân tích số cho tín hiệu và xây dựng bộ lọc". Điều này giúp tiết kiệm đáng kể thời gian và công sức so với việc tự triển khai. Thứ ba, khả năng trực quan hóa mạnh mẽ của MATLAB cho phép người dùng dễ dàng vẽ đồ thị tín hiệu, phổ tần số, và đáp ứng của bộ lọc, giúp việc phân tích và gỡ lỗi trở nên trực quan hơn. Cuối cùng, sự tích hợp liền mạch với Simulink cho phép mô phỏng các hệ thống xử lý tín hiệu phức tạp trong một môi trường đồ họa, lý tưởng cho việc thiết kế và kiểm thử hệ thống trước khi triển khai trên phần cứng.

II. Thách Thức Khi Xử Lý Tín Hiệu Khử Nhiễu Và Phân Tích Phổ

Một trong những thách thức lớn nhất và phổ biến nhất trong xử lý tín hiệu số là sự hiện diện của nhiễu (noise). Nhiễu là các thành phần tín hiệu không mong muốn, có thể xuất phát từ cảm biến, kênh truyền hoặc môi trường, làm sai lệch thông tin gốc. Việc khử nhiễu tín hiệu là một bước xử lý tiền kỳ quan trọng trong hầu hết các ứng dụng. Tài liệu gốc mô tả một trường hợp đơn giản: "khi một tín hiệu x có kèm theo nhiễu (noise), ta có thể loại bỏ chúng bằng cách sử dụng lọc". Tuy nhiên, việc lựa chọn phương pháp lọc phù hợp không phải lúc nào cũng đơn giản. Một thách thức khác là phân tích phổ (spectral analysis), tức là xác định các thành phần tần số có trong một tín hiệu. Nhiều tín hiệu trong thực tế là tổng hợp của nhiều sóng sin với tần số và biên độ khác nhau. Việc phân tích trong miền thời gian thường không thể tiết lộ các thành phần này. Do đó, việc chuyển đổi sang miền tần số bằng các công cụ như biến đổi Fourier là cần thiết. Khó khăn nằm ở việc diễn giải kết quả phân tích phổ một cách chính xác, đặc biệt với các tín hiệu phức tạp hoặc có thời gian ngắn. Việc nhận dạng đúng tần số và công suất của chúng đòi hỏi sự hiểu biết sâu sắc về cả lý thuyết và các công cụ thực hành trong MATLAB, chẳng hạn như thuật toán FFT trong MATLAB.

2.1. Vấn đề khử nhiễu tín hiệu trong miền thời gian và tần số

Việc khử nhiễu tín hiệu có thể được tiếp cận từ hai góc độ chính: miền thời gian và miền tần số. Trong miền thời gian, một phương pháp phổ biến là sử dụng các bộ lọc trung bình trượt hoặc các bộ lọc đệ quy đơn giản. Tài liệu gốc đưa ra ví dụ về một bộ lọc Yn = 0.9*y(n-1) + 0.1*x(n), đây là một dạng của bộ lọc IIR (Infinite Impulse Response) bậc một, có tác dụng làm mượt tín hiệu. Tuy nhiên, phương pháp này có thể làm mờ các đặc điểm quan trọng của tín hiệu gốc. Một cách tiếp cận hiệu quả hơn là xử lý trong miền tần số. Nếu nhiễu và tín hiệu chiếm các dải tần số khác nhau, có thể thiết kế bộ lọc (ví dụ: thông thấp, thông cao) để loại bỏ các tần số của nhiễu mà vẫn giữ lại tần số của tín hiệu. Điều này đòi hỏi phải thực hiện biến đổi Fourier để chuyển tín hiệu sang miền tần số, áp dụng bộ lọc, sau đó biến đổi ngược trở lại miền thời gian. Thách thức ở đây là thiết kế một bộ lọc có đặc tính lý tưởng, tránh làm méo pha hoặc biên độ của tín hiệu hữu ích.

2.2. Khó khăn trong phân tích phổ và nhận dạng tần số chính xác

Mặc dù FFT trong MATLAB là một công cụ mạnh mẽ để phân tích phổ, việc sử dụng nó đòi hỏi phải chú ý đến một số yếu tố để đảm bảo kết quả chính xác. Một trong những khó khăn là hiện tượng rò rỉ phổ (spectral leakage), xảy ra khi tín hiệu không tuần hoàn trong cửa sổ phân tích, dẫn đến năng lượng của một tần số bị "rò rỉ" sang các tần số lân cận. Việc sử dụng các hàm cửa sổ (windowing functions) như Hanning hoặc Hamming có thể giảm thiểu hiện tượng này. Một vấn đề khác là độ phân giải tần số, phụ thuộc vào thời gian ghi tín hiệu và tần số lấy mẫu. Để phân biệt hai tần số gần nhau, cần có một khoảng thời gian quan sát đủ dài. Hiện tượng aliasing (lấy mẫu nhầm) cũng là một cạm bẫy, xảy ra khi tần số lấy mẫu thấp hơn hai lần tần số cao nhất trong tín hiệu, khiến các tần số cao bị "gập" lại và xuất hiện dưới dạng các tần số thấp hơn. Do đó, việc nhận dạng tần số chính xác đòi hỏi người phân tích phải lựa chọn cẩn thận các tham số lấy mẫu và áp dụng các kỹ thuật xử lý phù hợp.

III. Phương Pháp Thiết Kế Bộ Lọc Số Hiệu Quả Trong MATLAB

Bộ lọc số là công cụ nền tảng trong xử lý tín hiệu số, được sử dụng để loại bỏ hoặc tăng cường các dải tần số nhất định của tín hiệu. MATLAB cung cấp một hệ thống mạnh mẽ để thiết kế bộ lọc số, từ các hàm cơ bản đến các công cụ thiết kế chuyên dụng. Chức năng cốt lõi để áp dụng một bộ lọc đã thiết kế là hàm filter trong MATLAB. Hàm này thực hiện phương trình sai phân tổng quát, cho phép triển khai cả hai loại bộ lọc chính: bộ lọc FIR (Finite Impulse Response) và bộ lọc IIR (Infinite Impulse Response). Theo tài liệu gốc, cú pháp cơ bản là y = filter(B, A, x), trong đó B và A là các vector hệ số của bộ lọc, và x là tín hiệu đầu vào. Thách thức thực sự nằm ở việc tìm ra các vector hệ số A và B này. Signal Processing Toolbox cung cấp nhiều hàm để tự động hóa quá trình này. Ví dụ, các hàm như butter, cheby1, cheby2 và ellip được dùng để thiết kế các bộ lọc IIR cổ điển dựa trên các mẫu bộ lọc tương tự. Đối với các yêu cầu đặc tính tần số phức tạp hơn, các hàm yulewalk (cho IIR) và remez (cho FIR) cho phép người dùng định nghĩa đáp ứng tần số mong muốn một cách tùy ý. Việc lựa chọn giữa FIR và IIR phụ thuộc vào yêu cầu của ứng dụng cụ thể về độ ổn định, độ trễ pha và hiệu suất tính toán.

3.1. Hướng dẫn sử dụng hàm filter trong MATLAB để loại bỏ nhiễu

Sử dụng hàm filter trong MATLAB là một quy trình gồm hai bước chính: thiết kế bộ lọc và áp dụng bộ lọc. Đầu tiên, cần xác định các hệ số của bộ lọc. Giả sử cần loại bỏ nhiễu tần số cao khỏi một tín hiệu, một bộ lọc thông thấp là lựa chọn phù hợp. Có thể sử dụng hàm butter để thiết kế một bộ lọc Butterworth: [b, a] = butter(n, Wn, 'low'), trong đó n là bậc của bộ lọc và Wn là tần số cắt (đã được chuẩn hóa theo tần số Nyquist). Bậc n càng cao, độ dốc của bộ lọc càng lớn nhưng độ phức tạp tính toán cũng tăng lên. Sau khi có được các vector hệ số b (cho phần tử x) và a (cho phần tử y), bước thứ hai là áp dụng chúng lên tín hiệu nhiễu x_noisy bằng lệnh: y_filtered = filter(b, a, x_noisy). Tín hiệu đầu ra y_filtered sẽ là phiên bản đã được làm mượt của tín hiệu gốc. Tài liệu gốc cung cấp các ví dụ cụ thể về việc áp dụng trực tiếp các phương trình sai phân, đây chính là cơ sở hoạt động của hàm filter.

3.2. So sánh và thiết kế bộ lọc FIR và bộ lọc IIR chuyên sâu

Bộ lọc FIR (Đáp ứng xung hữu hạn) và bộ lọc IIR (Đáp ứng xung vô hạn) là hai loại bộ lọc số chính. Bộ lọc FIR có đặc điểm là luôn ổn định và có thể được thiết kế để có pha tuyến tính, điều này rất quan trọng trong các ứng dụng cần bảo toàn hình dạng sóng như xử lý hình ảnh và âm thanh. Tuy nhiên, để đạt được một đáp ứng tần số sắc nét, bộ lọc FIR thường yêu cầu bậc cao hơn (nhiều hệ số hơn) so với bộ lọc IIR, dẫn đến chi phí tính toán lớn hơn. Ngược lại, bộ lọc IIR có cấu trúc đệ quy, sử dụng các giá trị đầu ra trước đó để tính toán giá trị hiện tại. Điều này giúp chúng đạt được đáp ứng tần số tương tự như FIR với bậc thấp hơn nhiều, do đó hiệu quả hơn về mặt tính toán. Tuy nhiên, cấu trúc đệ quy này có thể dẫn đến sự mất ổn định nếu các hệ số không được thiết kế cẩn thận. Lựa chọn giữa FIR và IIR phụ thuộc vào sự đánh đổi giữa hiệu suất, độ ổn định và yêu cầu về pha của ứng dụng.

3.3. Các hàm yulewalk và remez Công cụ thiết kế bộ lọc tùy chỉnh

Khi các bộ lọc cổ điển (Butterworth, Chebyshev) không đáp ứng được yêu cầu về đặc tính tần số, MATLAB cung cấp các công cụ mạnh mẽ hơn. Hàm yulewalk được sử dụng để thiết kế bộ lọc IIR đệ quy khớp với một đáp ứng biên độ tần số cho trước theo phương pháp bình phương tối thiểu. Người dùng cung cấp một vector tần số và một vector biên độ tương ứng, và hàm sẽ trả về các hệ số b và a. Đối với thiết kế bộ lọc FIR, hàm remez (dựa trên thuật toán Parks-McClellan) là công cụ tiêu chuẩn. Nó thiết kế các bộ lọc FIR có pha tuyến tính tối ưu, cực tiểu hóa sai số lớn nhất giữa đáp ứng tần số lý tưởng và đáp ứng thực tế. Tài liệu gốc mô tả chi tiết cách xác định các dải tần và biên độ mong muốn cho cả hai hàm này, ví dụ: "Từ 0 đến 100Hz, biên độ là 1.0; từ 150 đến 200Hz, biên độ là 0.5". Các công cụ này mang lại sự linh hoạt tối đa trong việc tạo ra các bộ lọc chuyên dụng cho các bài toán cụ thể.

IV. Bí Quyết Phân Tích Tín Hiệu Bằng Biến Đổi Fourier FFT

Biến đổi Fourier là một công cụ toán học nền tảng cho phép phân rã một tín hiệu từ miền thời gian thành các thành phần sin và cosin ở các tần số khác nhau, tức là chuyển nó sang miền tần số. Trong xử lý tín hiệu số, phiên bản rời rạc của nó, Biến đổi Fourier rời rạc (DFT), và thuật toán tính toán hiệu quả của nó, Biến đổi Fourier nhanh (FFT), là không thể thiếu. MATLAB cung cấp hàm fft để thực hiện thuật toán này một cách cực kỳ hiệu quả. Theo tài liệu gốc, FFT có hai tác dụng chính. Thứ nhất, "nhiều thao tác trên tín hiệu nhanh hơn khi dùng trên tần số chính". Thứ hai, và quan trọng hơn, nó được dùng "để nhận dạng các thành phần tần số của tín hiệu". Bằng cách áp dụng FFT trong MATLAB lên một chuỗi dữ liệu, kết quả thu được là một vector các số phức, trong đó biên độ của mỗi phần tử tương ứng với "sức mạnh" của thành phần tần số đó trong tín hiệu gốc. Phân tích kết quả này, được gọi là phân tích phổ, cho phép xác định các tần số trội, phát hiện các tín hiệu tuần hoàn ẩn giấu, và hiểu rõ hơn về cấu trúc của tín hiệu. Việc này là cơ sở cho vô số ứng dụng, từ xử lý âm thanh đến phân tích rung động cơ khí và chẩn đoán tín hiệu y sinh.

4.1. Nguyên lý hoạt động của FFT trong MATLAB và ứng dụng thực tế

Hàm fft(x) trong MATLAB tính toán Biến đổi Fourier rời rạc (DFT) của vector đầu vào x. DFT biến đổi một chuỗi N điểm trong miền thời gian thành một chuỗi N điểm trong miền tần số. Thuật toán FFT (Fast Fourier Transform) là một phương pháp hiệu quả để tính toán DFT, giảm độ phức tạp từ O(N²) xuống O(N log N). Kết quả của fft là một vector các số phức. Để diễn giải nó, người ta thường tính toán phổ biên độ bằng abs(X) và phổ pha bằng angle(X), với X = fft(x). Ứng dụng thực tế của FFT trong MATLAB rất đa dạng. Trong viễn thông, nó được dùng trong các hệ thống điều chế OFDM. Trong xử lý âm thanh, nó được dùng để phân tích thành phần hài của một nốt nhạc. Trong kỹ thuật cơ khí, nó phân tích tín hiệu rung động để phát hiện lỗi trong máy móc. Trong y học, nó phân tích tín hiệu y sinh như ECG để phát hiện các rối loạn nhịp tim.

4.2. Cách thực hiện phân tích phổ năng lượng để nhận dạng tần số

Phân tích phổ năng lượng (hoặc phổ công suất) là kỹ thuật phổ biến nhất để xác định các thành phần tần số quan trọng trong một tín hiệu. Sau khi tính toán X = fft(x), phổ năng lượng được tính bằng cách lấy bình phương biên độ của mỗi thành phần tần số: P = abs(X).^2 / N, trong đó N là số điểm của tín hiệu. Đồ thị của P theo tần số sẽ cho thấy các đỉnh tại các tần số có năng lượng cao nhất, tương ứng với các thành phần tần số chính của tín hiệu. Tài liệu gốc cung cấp một ví dụ chi tiết về việc tách hai sóng sin có tần số 16Hz và 48Hz. Bằng cách tính toán và vẽ đồ thị phổ công suất, các đỉnh tương ứng với hai tần số này hiện ra rõ ràng, chứng minh khả năng của phương pháp này trong việc "nhận dạng tần số và thành phần công suất chính". Kỹ thuật này là cốt lõi để hiểu cấu trúc tần số của bất kỳ tín hiệu nào.

4.3. Từ miền thời gian đến miền tần số Chuyển đổi cốt lõi trong DSP

Việc chuyển đổi giữa miền thời gian và miền tần số là một trong những khái niệm trung tâm của xử lý tín hiệu số. Trong miền thời gian, tín hiệu được xem xét dưới dạng sự thay đổi của nó qua từng khoảnh khắc. Phân tích này hữu ích để xác định các sự kiện tức thời như đỉnh, xung hoặc sự thay đổi đột ngột. Tuy nhiên, nó thường che giấu các đặc tính tuần hoàn của tín hiệu. Ngược lại, miền tần số, thu được thông qua biến đổi Fourier, cung cấp một cái nhìn hoàn toàn khác. Nó không cho biết khi nào một sự kiện xảy ra, nhưng lại cho biết tần số nào tồn tại trong toàn bộ tín hiệu. Hai góc nhìn này bổ sung cho nhau. Ví dụ, việc thiết kế một bộ lọc số để loại bỏ tiếng ồn 50Hz sẽ dễ dàng hơn nhiều trong miền tần số (chặn dải tần 50Hz) so với trong miền thời gian. MATLAB hỗ trợ mạnh mẽ cho cả hai miền, với hàm fft để chuyển sang miền tần số và ifft (biến đổi Fourier ngược) để quay trở lại miền thời gian, cho phép các kỹ sư lựa chọn phương pháp phân tích phù hợp nhất cho bài toán của mình.

V. Top Ứng Dụng Xử Lý Tín Hiệu MATLAB Trong Các Lĩnh Vực

Sức mạnh của xử lý tín hiệu trong MATLAB không chỉ giới hạn trong lý thuyết mà còn được thể hiện qua vô số ứng dụng thực tiễn trong nhiều ngành công nghiệp. Signal Processing Toolbox, cùng với các toolbox chuyên dụng khác như DSP System Toolbox và Wavelet Toolbox, tạo thành một hệ sinh thái toàn diện cho việc phát triển các giải pháp tiên tiến. Trong lĩnh vực viễn thông, MATLAB được sử dụng để mô phỏng và thiết kế các hệ thống truyền thông không dây, từ điều chế, mã hóa kênh đến thiết kế bộ lọc và cân bằng kênh. Một trong những ứng dụng nổi bật là xử lý âm thanh, bao gồm việc khử nhiễu tín hiệu trong các bản ghi âm, nhận dạng giọng nói, tổng hợp âm thanh và tạo các hiệu ứng âm thanh kỹ thuật số. Lĩnh vực y học cũng được hưởng lợi rất nhiều, đặc biệt là trong việc phân tích tín hiệu y sinh. Các tín hiệu như điện tâm đồ (ECG), điện não đồ (EEG) và điện cơ đồ (EMG) thường bị nhiễu và chứa các thông tin chẩn đoán quan trọng ẩn trong các thành phần tần số của chúng. MATLAB cung cấp các công cụ để lọc nhiễu, phát hiện các sự kiện quan trọng (như sóng P-QRS-T trong ECG) và phân tích phổ để chẩn đoán bệnh. Ngoài ra, sự tích hợp với Simulink cho phép các kỹ sư xây dựng và mô phỏng các hệ thống xử lý tín hiệu theo thời gian thực một cách trực quan trước khi triển khai trên phần cứng chuyên dụng (DSP/FPGA).

5.1. Xử lý âm thanh và khử nhiễu Từ lọc bỏ tạp âm đến hiệu ứng

Trong xử lý âm thanh, MATLAB là một công cụ cực kỳ linh hoạt. Nhiệm vụ cơ bản nhất là khử nhiễu tín hiệu âm thanh, chẳng hạn như loại bỏ tiếng ồn nền, tiếng rít hoặc tiếng ù 50/60Hz. Điều này thường được thực hiện bằng cách thiết kế bộ lọc số, ví dụ như bộ lọc dải chặn (notch filter) để loại bỏ tiếng ù, hoặc các bộ lọc thích nghi để loại bỏ nhiễu nền thay đổi. Một ứng dụng nâng cao hơn là phân tích và biến đổi âm thanh. Bằng cách sử dụng FFT trong MATLAB, có thể phân tích phổ của một âm thanh để xác định các nốt nhạc và âm sắc của nó. Dựa trên phân tích này, có thể tạo ra các hiệu ứng âm thanh như equalizer (thay đổi biên độ của các dải tần khác nhau), dịch chuyển cao độ (pitch shifting) hoặc kéo dài thời gian (time stretching). Các kỹ sư âm thanh và nhà nghiên cứu sử dụng MATLAB để phát triển các thuật toán mới cho việc nén âm thanh (như MP3), phục hồi các bản ghi âm cũ và trong các hệ thống nhận dạng giọng nói.

5.2. Phân tích tín hiệu y sinh ECG EEG và hỗ trợ chẩn đoán

Phân tích tín hiệu y sinh là một lĩnh vực ứng dụng quan trọng của xử lý tín hiệu số. Tín hiệu ECG, ghi lại hoạt động điện của tim, thường chứa các thông tin quan trọng nhưng bị che khuất bởi nhiễu từ đường dây điện và chuyển động của cơ bắp. MATLAB được sử dụng để thiết kế các bộ lọc số phức tạp nhằm loại bỏ các thành phần nhiễu này mà không làm ảnh hưởng đến các đặc điểm quan trọng của sóng ECG. Sau khi lọc, các thuật toán phát hiện đỉnh được áp dụng để xác định các phức bộ QRS, từ đó tính toán nhịp tim và sự biến thiên nhịp tim. Tương tự, tín hiệu EEG, ghi lại hoạt động điện của não, được phân tích bằng phân tích phổ để xác định sự chiếm ưu thế của các dải sóng não khác nhau (Alpha, Beta, Theta, Delta), giúp chẩn đoán các rối loạn giấc ngủ, bệnh động kinh và các tình trạng thần kinh khác. Wavelet Toolbox cũng đặc biệt hữu ích trong lĩnh vực này để phân tích các sự kiện tức thời trong tín hiệu.

5.3. Vai trò của Simulink và DSP System Toolbox trong mô phỏng

Trong khi việc lập trình MATLAB phù hợp cho phân tích và phát triển thuật toán, Simulink lại là công cụ lý tưởng để thiết kế và mô phỏng hệ thống. Simulink cung cấp một môi trường dựa trên sơ đồ khối, nơi người dùng có thể kéo và thả các khối chức năng để xây dựng một hệ thống xử lý tín hiệu hoàn chỉnh. DSP System Toolbox mở rộng khả năng của Simulink bằng cách cung cấp một thư viện các khối chuyên dụng cho các hoạt động DSP như bộ lọc, FFT, và các thuật toán thích nghi. Cách tiếp cận này rất trực quan và cho phép mô phỏng các hệ thống xử lý tín hiệu theo dòng (streaming), gần giống với cách hoạt động của phần cứng trong thực tế. Các kỹ sư có thể nhanh chóng xây dựng các nguyên mẫu, kiểm tra hiệu suất của hệ thống với các tín hiệu đầu vào khác nhau, và tự động tạo mã C/C++ hoặc HDL từ mô hình Simulink để triển khai trên các bộ xử lý DSP hoặc FPGA, rút ngắn đáng kể chu trình phát triển sản phẩm.

VI. Tương Lai Xử Lý Tín Hiệu AI Machine Learning và MATLAB

Lĩnh vực xử lý tín hiệu số đang phát triển không ngừng, và tương lai của nó gắn liền với sự hội tụ của các kỹ thuật xử lý tín hiệu truyền thống và Trí tuệ nhân tạo (AI), đặc biệt là Học máy (Machine Learning). MATLAB đang đi đầu trong xu hướng này bằng cách tích hợp liền mạch các công cụ Machine Learning và Deep Learning vào quy trình làm việc xử lý tín hiệu. Thay vì thiết kế các bộ lọc hoặc các bộ trích xuất đặc trưng một cách thủ công, giờ đây có thể huấn luyện các mô hình Machine Learning để tự động học các mẫu phức tạp trực tiếp từ dữ liệu tín hiệu. Ví dụ, một mạng nơ-ron tích chập (CNN) có thể được huấn luyện để phân loại các loại tín hiệu âm thanh khác nhau hoặc phát hiện các dấu hiệu bất thường trong tín hiệu y sinh mà không cần phải thiết kế bộ lọc một cách tường minh. Một hướng đi tiên tiến khác là sử dụng các phép biến đổi phức tạp hơn biến đổi Fourier. Wavelet Toolbox trong MATLAB cung cấp các công cụ cho phân tích wavelet, một kỹ thuật mạnh mẽ để phân tích các tín hiệu có đặc tính thay đổi theo thời gian (tín hiệu phi ổn định). Không giống như FFT chỉ cung cấp thông tin tần số, biến đổi wavelet cung cấp thông tin về cả tần số và thời gian, cho biết tần số nào xuất hiện tại thời điểm nào. Điều này đặc biệt hữu ích cho việc phân tích các tín hiệu như địa chấn, tài chính hoặc EEG.

6.1. Tích hợp Machine Learning để phân loại tín hiệu tự động

Việc tích hợp Machine Learning đang cách mạng hóa cách tiếp cận các bài toán xử lý tín hiệu số. Quy trình làm việc điển hình bao gồm các bước: tiền xử lý tín hiệu (ví dụ: khử nhiễu tín hiệu), trích xuất đặc trưng, và huấn luyện một mô hình phân loại. Các đặc trưng có thể là các giá trị thống kê đơn giản trong miền thời gian, các hệ số từ phổ năng lượng trong miền tần số, hoặc các đặc trưng phức tạp hơn như hệ số cepstral. MATLAB cung cấp các ứng dụng như Classification Learner App để tự động huấn luyện và so sánh nhiều mô hình Machine Learning khác nhau (SVM, cây quyết định, k-NN) trên bộ đặc trưng đã trích xuất. Đối với các bài toán phức tạp hơn, Deep Learning, đặc biệt là các mạng CNN và LSTM, có thể học các đặc trưng trực tiếp từ dữ liệu tín hiệu thô, loại bỏ bước trích xuất đặc trưng thủ công. Ứng dụng của phương pháp này rất rộng lớn, từ nhận dạng người nói, phân loại nhạc, đến chẩn đoán bệnh tự động qua tín hiệu sinh học.

6.2. Wavelet Toolbox Hướng đi mới cho phân tích tín hiệu phi ổn định

Wavelet Toolbox cung cấp một giải pháp thay thế mạnh mẽ cho biến đổi Fourier truyền thống, đặc biệt hiệu quả đối với các tín hiệu phi ổn định – những tín hiệu có thành phần tần số thay đổi theo thời gian. Trong khi phân tích Fourier sử dụng các sóng sin và cosin kéo dài vô hạn làm cơ sở, phân tích wavelet sử dụng các hàm sóng nhỏ, cục bộ trong thời gian gọi là wavelet. Điều này cho phép nó "phóng to" vào các sự kiện tần số cao, ngắn hạn và "thu nhỏ" để xem các xu hướng tần số thấp, dài hạn. Kết quả là một biểu đồ thời gian-tần số (scalogram) cho thấy sự phân bố năng lượng của tín hiệu trên cả hai miền. Wavelet Toolbox được ứng dụng rộng rãi trong việc nén tín hiệu (như trong định dạng JPEG 2000), khử nhiễu tín hiệu bằng cách loại bỏ các hệ số wavelet nhỏ, và phát hiện các điểm gián đoạn hoặc thay đổi đột ngột trong dữ liệu tài chính hoặc tín hiệu địa chấn. Đây là một công cụ thiết yếu cho các nhà nghiên cứu và kỹ sư làm việc với các tín hiệu phức tạp trong thế giới thực.

Trích đoạn nội dung tài liệu

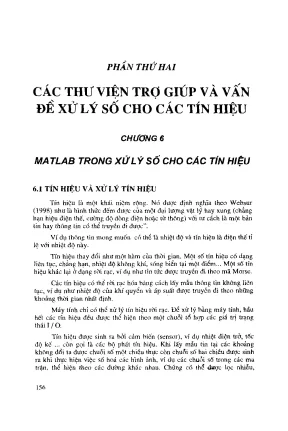

PHẦN THỨ HAI CAC THU VIEN TRO GIÚP VÀ VẤN DE XU LY SO CHO CAC TIN HIEU CHUONG 6 MATLAB TRONG XU'LY SO CHO CAC TIN HIEU 6.1 TÍN HIỆU VÀ XỬ LÝ TÍN HIỆU Tín hiệu là một khái niệm rộng. Nó được định nghĩa theo Websur (1998) như là hình thức đếm được của một đại lượng vật lý hay xung (chẳng hạn hiệu điện thế, cường độ dòng điện hoặc từ thông) với tư cách là một bản tin hay thông tin có thể truyền đi được”, Ví dụ thông tin mong muến: có thể là nhiệt độ và tín hiệu là điện thế ti lệ với nhiệt độ này. Tín hiệu thay đổi như một hàm của thời gian. Một số tín hiệu có dạng liên tục, chẳng hạn, nhiệt độ không khí, sóng biển tại một điểm.

Một số tín hiệu khác lại ở dạng rời rạc, ví dụ như tin tức được truyền đi theo mã Morse. Các tín hiệu có thể rời rạc hóa bằng cách lấy mẫu thông tin không liên tục, ví dụ như nhiệt độ của khí quyển và áp suất được truyền đi theo những khoảng thời pian nhất định. Máy tính chỉ có thể xử ly tín hiệu rời rạc. Để xử lý bằng máy tính, hầu hết các tín hiệu đều được thể hiện theo một chuỗi tổ hợp các giá trị trạng tháiT/ÔÕ.

Tín hiệu được sinh ra bởi cảm biến (sensor), ví dụ nhiệt điện trở, tốc độ kế. còn gọi là các bộ phát tín hiệu. Khi lấy mẫu tin tại các khoảng. không đổi ta được chuối số một chiều thực còn chuỗi số hai chiều được sinh ra khi thực hiện việc số hoá các hình ảnh, ví dụ các chuỗi số trong các ma trận, thể hiện theo các đường khác nhau.

Chúng có thể được lọc nhiễu, 156 modun hoá và được xử lý để làm rõ hình ảnh, hoặc được nén trong một khoảng động. Các thao tác xử lý được thực hiện ở thời gian hoặc tần số chủ đạo. Nếu chọn được tần số chủ đạo và thuật toán xử lý đúng, thì tăng được hiệu ứng tác dụng. Matlab được ứng dụng để giải thuật toán nhanh và chọn tần số chủ đạo.

Ở đây ta sử dụng Toolbox xử lý tín hiệu (Signal Processing). Chúng gồm hơn 70 hàm số khác nhau để phân tích số cho tín hiệu và xây dựng bộ lọc với những đặc tính cho trước. Chương 6 chỉ xét một số ví dụ sử dụng những hàm cơ bản thông dụng. Những hàm còn lại xin bạn đọc tham khảo trong các sách hướng dẫn sử dụng.2 HAM LOC Một trong những hàm số hay dùng để xử lý chuỗi là hàm filter (ham lọc).

Lọc số cố ở mọi nơi trong quá trình xử lý tín hiệu. Trường hợp đơn giản khi một tín hiệu x có kèm theo nhiễu (noise), ta cd thé loai bd chúng bang cách sử dụng lọc. Hãy xem xét trường hợp tín hiệu hiện thị trong một thiết bị đo do người tự đọc. Việc đọc sẽ rất khó khăn vì số đo thay đổi theo thời gian, khi có nhiễu của cảm biến.

Nhưng điều này có thể được cải thiện nếu ta chọn hiển thị tại một khoảng nhất định, không phải giá trị thực x mà là một tổng các trị số trung bình cũng như giá trị cuối cùng hiện thị và một đầu vào mới, có nghĩa là Yn = Kyu + k,.x, trong đó y„„ là giá trị hiện thị cuối, và x„ là đầu vào mới. Vi du: néu ta chon k, = 0.1 * » t= finspace (0, 10, 100) „ thời gi ¡ điều kiện:đầu »y(0 = 0.1 * x(J Yn = OY, + OTL, Mỗi quan hệ này được xác định với y, mà n > l. Ta không quan tâm đến giá trị y, được xác định như thế nào ( ta sẽ xem xét điều kiện sau) Chọn y, = x; —> sử dụng Matlab Bạn có thể so sánh x và y bằng lệnh chấm điển plof Kết qua như hình vẽ 6. 14 Orginal and fiterea signal Hình 6.7 Tuyến tính hóa tín hiệu nhiều Ta có thể tính theo hai giá trị hước trước y, = 0.x,,; Trong trường hợp này đó là hai piá tri tudo y,, va y,.

Khi dé y dugc sinh ra như sau: »t= linspace (0, 10, 100) ; thời gian cơ bắn »§= sin (2”p/8*!) .1 " rand(, c} ¡nhiễu DKES+ n | ¡ đầu vào cô nhiễu: » ¥(T) = x(1) ; điều kiện đầu » for f= 3: 400 158 » yữ} = 0.05 z4 Cũng như trường hợp trước ta cũng làm » ploff, %, 1, v) Lọc số có thể được hiểu đơn giản bát đầu từ lọc tương tự chang han lọc RC - (mạch lọc thông thấp). Cho mạch xoay chiều như sơ đồ với thông số như sau: V, 10mV, 50 MHz, pha 0 R, 152 C, 100pF Điện trở tương đương của tụ điện được tính như sau T JOO =-j—wC R + ——— ‘ | _1_ “ Iv. te C | | —————c a) b) Hãy vào các thông số của mạch _Ầ>W=0.01; 159 Ta tính được tổng trở của mạch » Z= Re Ze 2 76.8310i Và dòng điện » f= V/Z {= 1.5097a-04i Điện áp rơi trên điện trứ » Vr= Rl Vr= 0 0078 + 0.0039¡ Và qua tụ điện tạ có được đồ thị biên phá. Sử dụng MA TUAB šxubplof » subplot (1, 2, 7) Các thông xô 1, 2, ] có ý nghĩa là Í và 2 mà trận của hình về sinh ra va cham điểm theo mot di¢m đầu.5 các thông số này sẽ được viết là (121) Chúng gồm vấc giá trị V.

Vr, Về như pha cuối cùng. Để định nghĩa pha, (a can đưa ra điểm gốc vúa chúng » VV= j0 VJ; VVc = [0 Ve}; VVr= [0 Vr] Tiếp đến tà chấm điểm điện thế phú » plof (real(VV), imag(VV) Để quan sát được thang póc pha chính xác, biểu diễn trục thật cần tưởng xứng như đối với tục do. Có nehfa lầ khung chấm điểm là hình vuông » aXiS(SqQuare) Khune của các trục sẽ được xinh ra như sau » aXis (0 0.006]) Phần mở rộng của cả hai trục là 0/012. Các giá trị này có thể được nhận bởi thử nghiệm và sai số, như được hiện thị ở để thị, Để đánh giá truc được tốt nhất ta dùng câu lệnh #x?s.

Hoặc 1a có thể sử dụng một hàm khác là abs đề tìm vid trị biên phá lớn nhất và điều chính lại trục. 160 Bạn có thể dùng ham dodd dé giữ cho đô thị chồng lên hai hình khác,Vr và Vụ » hold on » piotfreal(VVY), imag(VVr)) » plot(real(VVc). ylabel(TImaginary} Hoạc có thể xác định các hình bàng cách tự đánh dấu các điềm tức là dung ham glext »†ext(real(V), imag(V), X⁄) » fext(real(Vr), imag(Vr), Vr’) » text(real(Vc}, mag(Vc}. Vc}) Sau đó chăm điểm toàn bộ » hold off Tổng của điện áp được tính như sau (xem hình vẽ): » Vr+ Ve ans = 0.0000i » 180”(angle(Vr) - -angle(Ve))⁄bi ans = 90 Để có được đó thị và tính toán điện ấp ta lầm theo những bước sau »£ 50"10^6; % tân số, Hz » T= 14; % chu Kỳ, § » omega= 2* pif: %tần số góc, rad/S 16] Wy) x 10% (a) 4 Mr =2 ễ 5 Ũ VV = _— -2 L -4 Ye 5 ‘ 0 0.01 Real Ilình 6.3 Điện áp trên mạch nối tiếp RC Để có được điểm như phần tử thứ hai của ma trận đồ thị, hãy dùng lệnh _» xíabet, tro wviabolfmV) 162 Như đã biết mạch RC là một mạch lọc thông thấp.

Giả sử cho đâu vào là điện áp IÔmV, ta hãy xem đầu ra của tụ điện. Ký hiệu điện áp vào là V,, va điện 4p ra V,,. Z=R+Ro=R+—— jac Z R-ywCc Vout = Zel = t+ _t_y joC R= jac Hàm đáp ứng tần (dùng hàm biến đổi) của bộ lọc xác định bởi tí số oun ——- 1 HQ@) = V. In I+j@RC Gid trio, = WRC goi 1a tan sé cat 6 dang không thứ nguyên Hge)=———L—— 1+jo/o, hoặc w/o, = 27{/27f, =fff.

Ta nhận được dạng không thứ nguyên cỶ 1 hàm biến đổi H(f) = L+ jf, và vẽ biên và pha của hàm biến đổi theo hai đồ thị phụ thuộc tỉ số tần và day giá trị biến đổi 163 — ~~ _ T T T vA ' ' : — ' ' ~ ' ' ` ' ' ao ' ' _ ' ' H(tratic! beeen eee ee tie Meee dee eee lk ee ee eee eee Bal uo ™ aT ' TS _ ' ' 7 Hs ‘' en 1 7 a aed ‹ ' ' ' ' 1 1 —- ed L —~ _— 1 > 4 4 5 rE nn \ ' 4 › ' ` ‘ › '. eee te eee Hd dey ` ' ‘ ` ' ' 4 hase, [linh 6.3 Ø2 thị biớn va tan cua mach thong thap RC »fratio- 0: 0.01: 5: » H = ones(size(fratio))A1+/ fratio): J § ~~ TT TT TTT TTT”x x "TT i Por beer wml m4 toa ' ' ' 1 ' eel _ 1 1 rude 1. 1 ' 4g á1 1 « 1 Am 1 1 1 ot Ei 14 fate 1 iw 1 ' bored nou rude ' cà ' ' ' rae tod er) ' oe , 1 ' tae Marutide tibet al ' Am". Los "` ay » ot c1 Đa ' ~~ 1 ' ! 1 ' buat 1 1 x ' ra 4 1 to ' 1 1 - 1 re oot 1.

a, vẻ I ee ' sot oa rorya 1 ' La Tà kia ' ĐÓ 1 ca Tà đây 1 | -]ñ |———_——L_+ ta L—-—L. 1 ra —— TC: Tà + ` - 1 sya 1D 1 1 1ù l—.—'r TY FTTTIT” 1 Ta. g cv ha nắn ' ' TU bade 1 i ' tot fries ' dey tod ranae ' 1 1 iy “NU Bob Pees Phaze co hav t ' ' i co4 ' ' ` ' 1. ' ' " and ' -„1[11| —-——~-—- -+—-~1~— ee L — 1 Ta tl 1A Hình 6.4 Mach thung tháp đu tính trước lad Vé dé thi theo Josarithm Ray piờ la xem xét, bài toán theo quan điểm xử lý tín hiệu Ld.

iv —— 41 R dt R Vai T= L/R - háng số thời ian cla mach - y =i va x =W/R Đăng thức trở thành d w+ V=X (6-1) dt Giá thiết rằng y được lấy mầu trong Khoảng TY nhỏ số vớt thời gian T. Do đó có thể xấp xỉ dy | dt trong đó y„ - lấy được từ lần do thứ ñ của giả trị y, và ý, của | bude trude. Đang thức (6-1) được viết lại như xau Vụ - Yn.
