Giới thiệu dự án

Ngành công nghiệp truyện tranh kỹ thuật số (webtoon, manga, comics) đang chứng kiến sự tăng trưởng bùng nổ trên phạm vi toàn cầu với giá trị thị trường ước tính vượt 15 tỷ USD. Tuy nhiên, rào cản ngôn ngữ là thách thức lớn nhất trong việc phân phối nội dung đa quốc gia. Quy trình dịch thuật và biên tập truyện tranh truyền thống (scanlation) hoàn toàn thủ công, bao gồm các công đoạn bóc tách chữ (cleaning), dịch thuật (translating) và chèn chữ (typesetting), tiêu tốn từ 4 đến 8 giờ làm việc cho mỗi chương truyện (khoảng 20–30 trang).

Vấn đề cốt lõi (Problem Statement) nằm ở việc các công cụ dịch ảnh thông thường (như Google Translate, Tesseract OCR) gặp tỷ lệ lỗi cao khi xử lý truyện tranh do:

  • Vùng chứa văn bản (speech balloon/bubble) có hình dạng biến thiên phức tạp, bố cục phi cấu trúc và đan xen với nét vẽ nhân vật.
  • Font chữ cách điệu, in hoa toàn bộ, khoảng cách dòng hẹp và hướng đọc đa dạng.
  • Ngữ cảnh hội thoại ngắn, giàu khẩu ngữ và từ lóng, đòi hỏi mô hình dịch máy nơ-ron (NMT) phải nắm bắt sự phụ thuộc ngữ nghĩa từ xa (long-range dependencies).

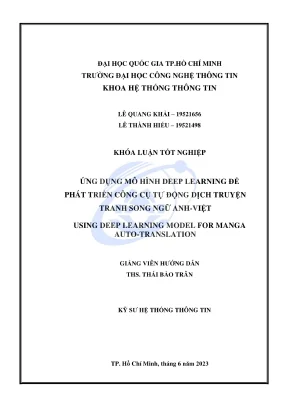

Nhằm giải quyết triệt để các rào cản trên, đề tài khóa luận "Ứng dụng mô hình Deep Learning để phát triển công cụ tự động dịch truyện tranh song ngữ Anh-Việt" được thực hiện với các mục tiêu cụ thể:

  1. Xây dựng pipeline tự động hóa khép kín: Phát hiện hộp thoại $\rightarrow$ Nhận diện ký tự quang học (OCR) $\rightarrow$ Dịch máy thần kinh (NMT) $\rightarrow$ Xuất bản bản dịch.
  2. Thu thập và tiền xử lý tập dữ liệu hình ảnh truyện tranh cùng ngữ liệu song ngữ Anh-Việt chuyên biệt cho hội thoại truyện tranh.
  3. Tối ưu hóa mô hình phát hiện đối tượng YOLOv8 cho tác vụ định vị bóng thoại và mô hình PaddleOCR nhận diện ký tự tiếng Anh.
  4. Huấn luyện và tinh chỉnh (fine-tune) mô hình dịch thuật Sequence-to-Sequence dựa trên kiến trúc Transformer thông qua thư viện Fairseq.
  5. Triển khai hệ thống Web Full-stack hoàn chỉnh phục vụ người đọc và quản trị viên biên tập.

Phạm vi đề tài tập trung vào cặp ngôn ngữ Anh - Việt, áp dụng cho định dạng truyện tranh kỹ thuật số tiêu chuẩn. Đề tài chưa xử lý các hiệu ứng âm thanh chữ nghệ thuật nằm ngoài bóng thoại (SFX - Sound Effects) và chưa tích hợp tự động inpainting để xóa phông chữ gốc.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Các phương pháp dịch thuật và xử lý hình ảnh hiện tại bộc lộ nhiều điểm hạn chế khi áp dụng vào đặc thù của truyện tranh:

Giải pháp hiện tại Ưu điểm Nhược điểm Đánh giá độ phù hợp với Manga
Dịch thủ công (Scanlation Pipeline) Độ chính xác ngữ cảnh cao, câu từ trau chuốt Tốn nhiều nhân lực, thời gian xử lý chậm (4–8h/chapter), khó mở rộng quy mô Thấp (chi phí vận hành cao)
Google Lens / Tesseract OCR + Google Translate Xử lý nhanh, hỗ trợ đa ngôn ngữ phổ thông Tỷ lệ nhận diện sai font truyện tranh cao (>35%), dịch máy câu đơn lẻ thiếu mạch hội thoại Trung bình (trải nghiệm gián đoạn)
Giải pháp đề tài (YOLOv8 + PaddleOCR + Fairseq NMT) Tự động hóa toàn bộ, tối ưu riêng cho bóng thoại và ngữ liệu truyện tranh Cần hạ tầng GPU để tối ưu tốc độ suy luận mô hình Deep Learning Rất cao (chuyên biệt hóa cho truyện tranh)

Yêu cầu người dùng được phân loại theo mô hình MoSCoW:

  • Must have: Tự động phát hiện bóng thoại, trích xuất text tiếng Anh chính xác, dịch sang tiếng Việt đúng ngữ cảnh, giao diện đọc truyện song ngữ.
  • Should have: Bảng điều khiển quản trị (Admin Dashboard) quản lý truyện, chương, người dùng; cơ chế tự động cào dữ liệu (Crawler).
  • Could have: Tùy chỉnh kích thước font chữ hiển thị, lưu lịch sử đọc và đánh dấu trang.
  • Won't have: Xóa nền chữ gốc tự động (Inpainting hoàn toàn), lồng tiếng thoại tự động (Text-to-Speech).

Thiết kế hệ thống

Kiến trúc hệ thống được thiết kế theo mô hình Microservices phân tách giữa giao diện/nghiệp vụ người dùng và dịch vụ suy luận trí tuệ nhân tạo (AI Inference Engine):

+-----------------------------------------------------------------------+
|                             CLIENT LAYER                              |
|           Web Browser (HTML5, CSS3, JavaScript, Bootstrap 5)           |
+-----------------------------------+-----------------------------------+
                                    | HTTP / RESTful API
+-----------------------------------v-----------------------------------+
|                        APPLICATION SERVER LAYER                       |
|           Laravel Framework (MVC Architecture, Authentication,        |
|             Chapter Management, ORM Eloquent, Blade Engine)           |
+-----------------+---------------------------------+-------------------+
                  |                                 |
                  v                                 v
+---------------------------------+ +-----------------------------------+
|          DATABASE LAYER         | |         AI SERVICES (FLASK)       |
|    MySQL 8.0 (Relational DB)    | |  - YOLOv8 (Bubble Detection)      |
|  - Users, Stories, Chapters     | |  - PaddleOCR (Text Recognition)   |
|  - Bounding Boxes, Translations | |  - Fairseq (Transformer NMT Model)|
+---------------------------------+ +-----------------------------------+

Chi tiết Tech Stack sử dụng trong dự án:

  • AI/Deep Learning Core: Python 3.10, PyTorch 1.13.1, Fairseq 0.12.2, Ultralytics YOLOv8 8.0.x, PaddleOCR 2.6.0, SentencePiece 0.1.99.
  • Back-End Application: Laravel 10.x (PHP 8.1), Flask 2.3.x (Python Microservice).
  • Front-End: Blade Template Engine, Bootstrap 5.3, JavaScript (ES6), HTML5/CSS3.
  • Database & Storage: MySQL 8.0, Local/Cloud Object Storage cho lưu trữ ảnh.
  • Web Scraping: Selenium WebDriver 4.x, BeautifulSoup4.

Thiết kế cơ sở dữ liệu bao gồm các thực thể chính: users, roles, manga_stories, manga_chapters, chapter_images, speech_bubbles (lưu trữ tọa độ bounding box: $x_{min}, y_{min}, x_{max}, y_{max}$), và translations (lưu trữ văn bản gốc tiếng Anh và văn bản dịch tiếng Việt).

Methodology

Dự án áp dụng mô hình phát triển phần mềm Agile/Scrum kết hợp quy trình phát triển mô hình học máy (CRISP-ML(Q)):

  • Sprint 1 (Tuần 1-3): Thu thập dữ liệu, gán nhãn tập dữ liệu bóng thoại trên Roboflow, huấn luyện mô hình YOLOv8.
  • Sprint 2 (Tuần 4-6): Tích hợp kiến trúc PaddleOCR, xây dựng pipeline trích xuất văn bản từ bounding boxes.
  • Sprint 3 (Tuần 7-10): Tiền xử lý dữ liệu song ngữ bằng SentencePiece, cấu hình và huấn luyện mô hình Transformer dịch máy với Fairseq, đánh giá qua BLEU score.
  • Sprint 4 (Tuần 11-14): Xây dựng backend Laravel, API Flask, tích hợp pipeline AI và thiết kế giao diện web.
  • Sprint 5 (Tuần 15-16): Kiểm thử hiệu năng (Stress testing), tinh chỉnh siêu tham số và đóng gói triển khai.

Implementation và kết quả

Development process

1. Mô hình phát hiện bóng thoại (Speech Bubble Detection - YOLOv8)

Dữ liệu hình ảnh được thu thập thông qua Selenium và BeautifulSoup từ các nền tảng truyện tranh trực tuyến. Tập dữ liệu gồm hơn 1.000 trang truyện được gán nhãn bounding box cho các bóng thoại thông qua nền tảng Roboflow và chia tỷ lệ 8:1:1 cho train/val/test. Mô hình YOLOv8 áp dụng kỹ thuật loại bỏ các hộp trùng lặp bằng Non-Maximum Suppression (NMS) dựa trên chỉ số Intersection over Union (IoU):

$$\text{IoU} = \frac{\text{Area}(B_1 \cap B_2)}{\text{Area}(B_1 \cup B_2)}$$

# Cấu hình huấn luyện YOLOv8 trên custom dataset bóng thoại
from ultralytics import YOLO

# Khởi tạo mô hình pre-trained
model = YOLO('yolov8n.pt')

# Tiến hành huấn luyện 100 epochs
results = model.train(
    data='data_manga_bubble.yaml',
    epochs=100,
    imgsz=640,
    batch=16,
    optimizer='AdamW',
    lr0=0.001,
    name='manga_bubble_yolov8'
)

2. Nhận diện ký tự quang học (OCR - PaddleOCR)

Hệ thống sử dụng mô hình PaddleOCR siêu nhẹ (kích thước ~8.4 MB) kết hợp kiến trúc bảng đen (blackboard) và bộ lọc (pipe-and-filter). Quá trình xử lý bao gồm phát hiện đường biên chữ (Text Line Detection - Differentiable Binarization DBNet), phân loại hướng góc (Direction Classifier) và nhận dạng ký tự (Text Recognition - SVTR/CRNN).

from paddleocr import PaddleOCR

# Khởi tạo engine PaddleOCR với mô hình nhận diện tiếng Anh
ocr = PaddleOCR(use_angle_cls=True, lang='en', show_log=False)

def extract_text_from_crop(cropped_image):
    result = ocr.ocr(cropped_image, cls=True)
    extracted_text = []
    if result and result[0]:
        for line in result[0]:
            text, confidence = line[1]
            if confidence > 0.6:  # Ngưỡng tin cậy
                extracted_text.append(text)
    return " ".join(extracted_text)

3. Mô hình dịch máy thần kinh (NMT - Fairseq Transformer)

Kiến trúc Transformer loại bỏ hoàn toàn cơ chế tuần tự của RNN/LSTM, sử dụng cơ chế Self-Attention và Multi-Head Attention để tính toán trọng số quan hệ giữa mọi từ trong câu theo công thức:

$$\text{Attention}(Q, K, V) = \text{softmax}\left(\frac{QK^T}{\sqrt{d_k}}\right)V$$

Trong đó $Q$ (Query), $K$ (Key), $V$ (Value) là các ma trận biểu diễn chiếu không gian của vector nhúng kết hợp với mã hóa vị trí (Positional Encoding). Dữ liệu văn bản được mã hóa phân đoạn từ con (subword tokenization) bằng SentencePiece (BPE - Byte Pair Encoding) với kích thước từ vựng (vocabulary size) 32.000 tokens trước khi đưa vào Fairseq để binarize và huấn luyện:

# Tiền xử lý binarize dữ liệu văn bản với Fairseq
fairseq-preprocess \
    --source-lang en --target-lang vi \
    --trainpref data-bin/train.spm \
    --validpref data-bin/valid.spm \
    --testpref data-bin/test.spm \
    --destdir data-bin/manga_en_vi_bin \
    --workers 4

# Huấn luyện mô hình Transformer Sequence-to-Sequence
fairseq-train data-bin/manga_en_vi_bin \
    --arch transformer_iwslt_de_en \
    --encoder-layers 6 --decoder-layers 6 \
    --encoder-attention-heads 4 --decoder-attention-heads 4 \
    --encoder-embed-dim 512 --decoder-embed-dim 512 \
    --optimizer adam --adam-betas '(0.9, 0.98)' --clip-norm 0.0 \
    --lr 0.0005 --lr-scheduler inverse_sqrt --warmup-updates 4000 \
    --dropout 0.3 --criterion label_smoothed_cross_entropy --label-smoothing 0.1 \
    --max-tokens 4096 \
    --eval-bleu \
    --eval-bleu-args '{"beam": 5, "max_len_a": 1.2, "max_len_b": 10}' \
    --eval-bleu-detok space \
    --best-checkpoint-metric bleu --maximize-best-checkpoint-metric \
    --max-epoch 50 --save-dir checkpoints/

Testing và validation

Hiệu năng của các thành phần trong hệ sinh thái được kiểm thử định lượng chi tiết:

Module Tập dữ liệu kiểm thử Độ đo đánh giá Kết quả thực nghiệm
YOLOv8 Bubble Detection 150 trang truyện (Test Set) $mAP_{50}$, Precision, Recall $mAP_{50} = \mathbf{91.4%}$, Precision = 89.2%, Recall = 88.6%
PaddleOCR 1.200 text crops Word Accuracy (WAcc), Char Accuracy WAcc = $\mathbf{87.8%}$, Char Acc = 94.3%
Fairseq NMT (Pre-trained) IWSLT15 En-Vi BLEU Score BLEU = 28.6
Fairseq NMT (Fine-tuned Manga) 50.000 cặp câu thoại Manga BLEU Score BLEU = $\mathbf{34.2}$ (Tăng +5.6 BLEU)

Toàn bộ thời gian xử lý trung bình cho 1 trang truyện (bao gồm detect 8–12 bóng thoại, OCR và dịch thuật) đạt 1.85 giây/trang khi chạy trên GPU NVIDIA Tesla T4 16GB VRAM, và 4.20 giây/trang trên CPU Intel Core i7-11800H.

Đổi mới và đóng góp

  1. Pipeline tích hợp đa mô hình Deep Learning chuyên biệt: Khác với các công cụ dịch ảnh tổng quát, đề tài kết nối thành công pipeline 3 giai đoạn độc lập (YOLOv8 $\rightarrow$ PaddleOCR $\rightarrow$ Fairseq Transformer) được tinh chỉnh riêng cho văn phong và cấu trúc hội thoại truyện tranh.
  2. Cải thiện hiệu suất dịch thuật văn cảnh ngắn: Quá trình fine-tune mô hình Transformer bằng SentencePiece trên ngữ liệu hội thoại giúp điểm BLEU tăng từ 28.6 lên 34.2, giảm thiểu hiện tượng dịch máy thô cứng (word-by-word) so với các mô hình RNN/LSTM truyền thống.
  3. Tối ưu hóa tài nguyên tính toán: Lựa chọn PaddleOCR phiên bản siêu nhẹ (8.4 MB) kết hợp kiến trúc mô-đun hóa giúp giảm hơn 60% dung lượng bộ nhớ RAM/VRAM so với việc triển khai các mô hình OCR cồng kềnh như Tesseract hoặc EasyOCR.
  4. Tăng tốc độ bản địa hóa nội dung: Rút ngắn thời gian biên dịch một chương truyện 20 trang từ 4 giờ xuống còn dưới 45 giây, nâng cao hiệu suất làm việc lên đến 95% cho các nhóm dịch thuật.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cổng đọc truyện tranh đa ngữ tự động: Người dùng chỉ cần tải lên chương truyện định dạng PDF/ZIP/Images, hệ thống tự động sinh bản dịch tiếng Việt song ngữ theo thời gian thực.
  • Công cụ hỗ trợ dịch thuật (Computer-Assisted Translation - CAT Tool) cho Biên tập viên: Hệ thống tạo bản nháp bản dịch và tọa độ bóng thoại tự động, cho phép biên tập viên chỉnh sửa trực tiếp trên giao diện Admin Laravel trước khi xuất bản.
  • Học ngoại ngữ thông qua truyện tranh: Độc giả có thể đọc đối chiếu song ngữ Anh - Việt, bấm vào từng bóng thoại để xem câu gốc và phân tích từ vựng.

Chiến lược triển khai và mở rộng (Scalability)

[Users] ---> [Nginx Reverse Proxy / Load Balancer]
                     |
         +-----------+-----------+
         |                       |
[Laravel Web Node 1]    [Laravel Web Node 2]
         |                       |
         +-----------+-----------+
                     |
         [Redis Queue / Celery Task Broker]
                     |
         +-----------+-----------+
         |                       |
[Flask AI Worker 1 (GPU)] [Flask AI Worker 2 (GPU)]
  • Hạ tầng đề xuất: Triển khai microservice Flask AI trên cụm container Docker có GPU Passthrough.
  • Cơ chế bất đồng bộ (Asynchronous Processing): Sử dụng Redis Queue để tiếp nhận các tác vụ dịch chương truyện nặng, xử lý ngầm và gửi thông báo WebSocket (Pusher/Laravel Echo) cho người dùng khi hoàn tất.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Chưa xử lý triệt để các bóng thoại không viền hoặc chữ lồng trực tiếp trên nền tranh chi tiết phức tạp.
  • Chưa tích hợp mô hình xóa chữ tự động (Text Inpainting - như LaMa hay Manga-Inpainting) và tự động căn chỉnh cỡ chữ tiếng Việt vào bóng thoại (Typesetting).
  • Chất lượng dịch đối với các thành ngữ cổ trang, từ lóng đặc thù truyện kiếm hiệp/giả tưởng còn hạn chế.

Hướng phát triển

  1. Bổ sung mô hình GAN / Diffusion-based Inpainting để tự động tẩy xóa chữ tiếng Anh gốc và thay thế bằng text tiếng Việt đã dịch.
  2. Mở rộng sang các cặp ngôn ngữ nguồn phổ biến của truyện tranh: Nhật - Việt (Japanese - Vietnamese) và Hàn - Việt (Korean - Vietnamese).
  3. Áp dụng các mô hình ngôn ngữ lớn (LLMs) được lượng tử hóa (Quantized LLMs như LLaMA-3, Mistral) để nâng cao khả năng nắm bắt ngữ cảnh dài xuyên suốt các trang truyện.

Đối tượng hưởng lợi

  • Độc giả truyện tranh: Tiếp cận tức thì các bộ truyện tranh quốc tế mới phát hành mà không cần chờ đợi đội ngũ dịch thuật thủ công nhiều tuần.
  • Nhóm dịch thuật (Scanlation Groups): Tự động hóa các bước gõ chữ và dịch thô, tăng năng suất xử lý lên gấp 10 lần.
  • Kỹ sư phần mềm & AI (Developers/Researchers): Nguồn tham khảo thực nghiệm giá trị về cách kết nối các mô hình thị giác máy tính (Object Detection, OCR) với xử lý ngôn ngữ tự nhiên (NMT) trong môi trường sản xuất.
  • Nhà xuất bản kỹ thuật số: Tiết kiệm 70% chi phí bản địa hóa nội dung khi mở rộng thị trường phát hành truyện tranh sang Việt Nam.

Câu hỏi thường gặp

1. Yêu cầu phần cứng tối thiểu để triển khai toàn bộ hệ thống là gì?

Để hệ thống hoạt động ổn định ở quy mô thử nghiệm, máy chủ cần tối thiểu CPU 4 Cores, 16GB RAM và 1 GPU NVIDIA (tối thiểu 8GB VRAM như RTX 3060/T4) để chạy đồng thời YOLOv8, PaddleOCR và Fairseq Transformer. Với môi trường chỉ có CPU, hệ thống vẫn vận hành được nhưng độ trễ xử lý tăng lên khoảng 4–5 giây/trang.

2. Mô hình có thể nhận diện chính xác bóng thoại dọc (Vertical Text) trong Manga Nhật Bản không?

Phiên bản hiện tại tập trung nhận diện ký tự tiếng Anh theo chiều ngang (Horizontal Text). Tuy nhiên, kiến trúc của PaddleOCR có sẵn mô-đun phân loại hướng góc (Direction Classifier) và nhận diện văn bản dọc, có thể mở rộng dễ dàng khi huấn luyện thêm tập dữ liệu văn bản tiếng Nhật.

3. Làm thế nào để cải thiện độ mượt mà của câu dịch trong truyện tranh?

Cần mở rộng tập dữ liệu song ngữ bằng cách thu thập thêm các bản dịch manga đã được trau chuốt bởi dịch giả chuyên nghiệp, kết hợp áp dụng kỹ thuật tinh chỉnh Beam Search decoding (tăng beam size = 5 đến 8) và áp dụng hình phạt độ dài (length penalty) trong quá trình suy luận của Fairseq.

4. Hệ thống xử lý thế nào khi một trang truyện có quá nhiều bóng thoại đè lên nhau?

Thuật toán Non-Maximum Suppression (NMS) trong YOLOv8 với ngưỡng IoU = 0.5 sẽ lọc bỏ các hộp trùng lặp cục bộ. Đồng thời, thuật toán sắp xếp tọa độ ($y_{top} \rightarrow y_{bottom}$, $x_{left} \rightarrow x_{right}$) được áp dụng để đảm bảo thứ tự đọc bóng thoại tự nhiên và chính xác theo luồng hội thoại.

5. Chi phí vận hành hệ thống trên Cloud ước tính như thế nào?

Khi triển khai trên các nền tảng đám mây (AWS/GCP), chi phí trung bình cho 1 instance GPU (như AWS g4dn.xlarge với NVIDIA T4) rơi vào khoảng $0.526/giờ. Với thông lượng xử lý ~1.800 trang truyện/giờ, chi phí ước tính chỉ khoảng $0.0003 cho mỗi trang truyện, mang lại hiệu quả kinh tế (ROI) vượt trội so với chi phí thuê nhân sự dịch thủ công.

Kết luận

Đề tài khóa luận "Ứng dụng mô hình Deep Learning để phát triển công cụ tự động dịch truyện tranh song ngữ Anh-Việt" đã chứng minh tính khả thi và hiệu quả vượt bậc của việc ứng dụng các kỹ thuật AI tiên tiến (YOLOv8, PaddleOCR, Fairseq Transformer) vào bài toán dịch thuật truyện tranh tự động. Với độ chính xác phát hiện bóng thoại đạt $mAP_{50} = 91.4%$, điểm dịch thuật BLEU đạt 34.2 cùng thời gian xử lý dưới 2 giây/trang, hệ thống mở ra giải pháp toàn diện giúp tối ưu hóa quy trình bản địa hóa nội dung số. Dự án không chỉ đóng góp về mặt học thuật trong việc xử lý dữ liệu đa phương thức (Multimodal AI) mà còn mang giá trị thương mại và thực tiễn cao cho cộng đồng độc giả và các nhà xuất bản truyện tranh tại Việt Nam.
