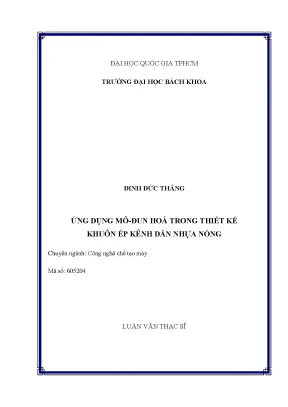

ỨNG DỤNG MÔ-ĐUN HOÁ TRONG THIẾT KẾ KHUÔN ÉP KÊNH DẪN NHỰA NÓNG

Luận văn thạc sĩ về ứng dụng mô đun hóa trong thiết kế khuôn ép kênh dẫn nhựa nóng, ngành công nghệ chế tạo máy. Nghiên cứu chuyên sâu, tài liệu tham khảo giá trị.

• Tác giả: Đinh Đức Thắng
• Người hướng dẫn: Pgs. Ts Đặng Văn Nghìn
• Trường học: Trường Đại học Bách Khoa
• Chuyên ngành: Công Nghệ Chế Tạo Máy
• Đề tài: Ứng Dụng Mô-Đun Hóa Trong Thiết Kế Khuôn Ép Kênh Dẫn Nhựa Nóng
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Tp. Hồ Chí Minh

Tóm tắt

I. Tổng Quan Ứng Dụng Mô Đun Hóa Khuôn Ép Nhựa Nóng 60

Sản phẩm mới ra mắt thị trường cần tích hợp nhiều tính năng kỹ thuật tiên tiến. Tuy nhiên, chỉ số ít đạt được thành công về mặt tài chính. Thiết kế đóng vai trò quan trọng, tạo sự khác biệt cho sản phẩm. Trong ngành công nghiệp khuôn mẫu, nghiên cứu về mô-đun hóa còn hạn chế. Các doanh nghiệp Việt Nam vẫn còn phụ thuộc vào phương pháp thiết kế, chế tạo theo lối truyền thống, ảnh hưởng đến chi phí và thời gian giao hàng. Thiết kế và phát triển khuôn là một quá trình phức tạp, đòi hỏi sự liên kết chặt chẽ giữa kỹ thuật, thị trường, tài chính và con người. Mô-đun hóa trong thiết kế, phát triển sản phẩm, đặc biệt là sản phẩm mới, giúp người thiết kế kiểm soát tốt chi phí, thời gian. Khi một sản phẩm hay quá trình được mô-đun hóa, các thành phần thiết kế của nó có thể chia tách và chỉ định thành mô-đun dựa theo kiến trúc hay sơ đồ chính. Theo [1], mô-đun hóa có ba mục đích chính: quản lý sự phức tạp, thực hiện công việc song song và thích ứng với thay đổi trong tương lai.

1.1. Tổng Quan Về Khái Niệm và Đặc Điểm Mô Đun Hóa

Theo [3], mô-đun là một thành phần hoặc nhóm thành phần có thể tháo rời từ sản phẩm như một đơn vị không phá hủy, nó đưa ra một chức năng cơ bản, duy nhất cần thiết cho sản phẩm để vận hành như mong muốn. Mô-đun có các đặc điểm chính như kết hợp với các hệ thống phụ tạo thành sản phẩm hoặc hệ thống sản xuất, tương tác chức năng xảy ra nhiều hơn giữa các mô-đun, có một hay nhiều chức năng xác định tách biệt từ hệ thống, độc lập và khép kín. Hệ thống mô-đun là hệ thống mà bề mặt chung được xác định và chỉ tham gia với một vài hệ thống khác. Thiết kế mô-đun có thể nhóm các thành phần thành mô-đun, dễ dàng tháo rời để tái sử dụng hoặc chế tạo bằng vật liệu tương ứng.

1.2. Ba Yếu Tố Cơ Bản Của Quá Trình Mô Đun Hóa Hiệu Quả

Ba yếu tố cơ bản để mô-đun hóa bao gồm tính độc lập của các thành phần mô-đun với các thành phần bên ngoài, các thành phần giống nhau trong một mô-đun liên quan đến chu kỳ sống của chúng, và sự khác biệt giữa các thành phần bên trong và bên ngoài mô-đun. Sử dụng các mô-đun có cấu trúc độc lập để tạo ra kiến trúc linh hoạt. Điều này giúp đơn giản hóa quá trình thiết kế và cho phép dễ dàng thay thế hoặc nâng cấp các mô-đun riêng lẻ mà không ảnh hưởng đến toàn bộ hệ thống.

II. Tại Sao Cần Ứng Dụng Mô Đun Hóa Khuôn Ép Nhựa Nóng 58

Cuộc cách mạng công nghiệp 4.0 đã tác động mạnh mẽ đến ngành công nghiệp chế tạo khuôn mẫu. Công nghệ thông tin được ứng dụng rộng rãi, chuyển đổi các quá trình sản xuất theo kiểu truyền thống sang sản xuất công nghệ cao. Các nước có nền công nghiệp tiên tiến như Nhật Bản, Hàn Quốc, Đài Loan,... đã hình thành mô hình liên kết tổ hợp, sản xuất khuôn mẫu chất lượng cao cho từng lĩnh vực công nghệ khác nhau. Các mô hình này là mô hình liên kết mở, giúp các doanh nghiệp đầu tư chuyên sâu vào từng lĩnh vực với việc ứng dụng CNC, theo hướng tự động hóa quá trình sản xuất, nhằm nâng cao chất lượng sản phẩm và phát huy tối đa năng lực thiết bị. Tại Việt Nam, do hạn chế về năng lực thiết kế và chế tạo, các doanh nghiệp hiện mới chỉ đáp ứng được một phần sản xuất khuôn mẫu phục vụ cho chế tạo các sản phẩm cơ khí tiêu dùng. Ứng dụng mô-đun hóa trong việc thiết kế khuôn ép kênh dẫn nhựa nóng là một phương pháp để kiểm soát chi phí và thời gian trong thiết kế và chế tạo khuôn mẫu.

2.1. Lợi Ích Kinh Tế Của Việc Ứng Dụng Mô Đun Hóa Thiết Kế

Ứng dụng mô-đun hóa trong thiết kế khuôn ép mang lại nhiều lợi ích kinh tế. Giảm thời gian thiết kế và chế tạo khuôn, giảm chi phí khuôn. Việc tiêu chuẩn hóa các mô-đun giúp giảm thiểu sai sót và thời gian chỉnh sửa, từ đó giảm chi phí sản xuất. Mô-đun hóa cũng tạo điều kiện cho việc tái sử dụng các mô-đun đã được thiết kế, giảm chi phí phát triển sản phẩm mới.

2.2. Nâng Cao Tính Linh Hoạt và Khả Năng Thích Ứng Thiết Kế

Mô-đun hóa tăng độ linh hoạt trong thiết kế khuôn, đáp ứng nhu cầu khách hàng. Các mô-đun có thể dễ dàng thay đổi hoặc tùy chỉnh để phù hợp với các yêu cầu cụ thể của sản phẩm. Điều này cho phép các nhà thiết kế nhanh chóng đáp ứng các thay đổi trong yêu cầu kỹ thuật hoặc thị trường. Mô-đun hóa cũng giúp giảm thiểu rủi ro trong quá trình thiết kế, vì các mô-đun đã được kiểm tra và xác nhận.

2.3. Hướng Đến Tiêu Chuẩn Hóa và Toàn Cầu Hóa Ngành Khuôn Mẫu

Đẩy mạnh việc tiêu chuẩn hóa trong thiết kế khuôn mẫu. Việc áp dụng các tiêu chuẩn chung cho các mô-đun giúp tăng tính tương thích và khả năng trao đổi giữa các nhà sản xuất khác nhau. Khi có nhiều hãng chế tạo khuôn với tiêu chuẩn khác nhau, thì việc mô-đun hóa trong thiết kế và chế tạo khuôn giúp họ xích lại gần nhau, nâng cao năng lực cạnh tranh trong lĩnh vực này nhằm hướng đến toàn cầu hóa.

III. Phương Pháp Thiết Kế Mô Đun Hóa Khuôn Ép Nhựa Nóng 57

Để thiết kế khuôn ép nhựa nóng theo phương pháp mô-đun hóa, cần thực hiện các bước sau: Xác định chức năng của khuôn, chia nhỏ thành các mô-đun chức năng. Thiết kế từng mô-đun chức năng, đảm bảo tính độc lập và khả năng kết nối. Lựa chọn vật liệu và công nghệ chế tạo phù hợp cho từng mô-đun. Kiểm tra và xác nhận thiết kế bằng phần mềm mô phỏng. Lắp ráp các mô-đun thành khuôn hoàn chỉnh. Theo tài liệu, khi một sản phẩm hay quá trình được mô-đun hóa, các thành phần thiết kế của nó có thể chia tách và chỉ định thành mô-đun dựa theo kiến trúc hay sơ đồ chính.

3.1. Phân Tích Chức Năng và Chia Nhỏ Thành Mô Đun Chức Năng

Quá trình bắt đầu bằng việc phân tích chức năng tổng thể của khuôn ép nhựa nóng. Sau đó, chia nhỏ chức năng thành các mô-đun chức năng riêng biệt. Ví dụ, mô-đun cấp nhựa, mô-đun làm mát, mô-đun đẩy sản phẩm. Việc phân tích này giúp xác định rõ ràng các thành phần cần thiết và cách chúng tương tác với nhau.

3.2. Thiết Kế Chi Tiết Từng Mô Đun Đảm Bảo Tính Độc Lập

Từng mô-đun chức năng được thiết kế chi tiết, đảm bảo tính độc lập và khả năng kết nối với các mô-đun khác. Mỗi mô-đun phải có giao diện rõ ràng và tuân thủ các tiêu chuẩn thiết kế chung. Điều này giúp dễ dàng thay thế hoặc nâng cấp các mô-đun mà không ảnh hưởng đến toàn bộ hệ thống khuôn.

3.3. Lựa Chọn Vật Liệu và Công Nghệ Chế Tạo Tối Ưu

Lựa chọn vật liệu và công nghệ chế tạo phù hợp cho từng mô-đun dựa trên yêu cầu về độ bền, độ chính xác và khả năng chịu nhiệt. Các mô-đun chịu tải cao có thể được chế tạo từ thép cường độ cao, trong khi các mô-đun có hình dạng phức tạp có thể được chế tạo bằng công nghệ in 3D.

IV. Ứng Dụng Mô Đun Hóa Thiết Kế Khuôn Ép Bánh Răng 59

Chương 3 của luận văn trình bày ứng dụng mô-đun hóa trong thiết kế khuôn ép kênh dẫn nhựa nóng sản phẩm bánh răng. Quy trình thiết kế bao gồm các giai đoạn: phân tích sản phẩm, thiết kế khuôn, mô phỏng, và chế tạo. Mô-đun hóa giúp đơn giản hóa quá trình thiết kế và chế tạo khuôn bánh răng, giảm thời gian và chi phí. Theo luận văn, tác giả đã tiến hành mô phỏng và thực nghiệm để đánh giá hiệu quả của phương pháp mô-đun hóa.

4.1. Phân Tích Sản Phẩm Bánh Răng và Xác Định Yêu Cầu Kỹ Thuật

Trước khi thiết kế khuôn, cần phân tích chi tiết sản phẩm bánh răng, bao gồm hình dạng, kích thước, vật liệu, và yêu cầu kỹ thuật. Phân tích này giúp xác định các yêu cầu cụ thể đối với khuôn ép, như số lượng lòng khuôn, vị trí cổng phun, và hệ thống làm mát.

4.2. Thiết Kế Khuôn Ép Bánh Răng Theo Phương Pháp Mô Đun Hóa

Thiết kế khuôn ép bánh răng theo phương pháp mô-đun hóa bằng cách chia khuôn thành các mô-đun chức năng, như mô-đun lòng khuôn, mô-đun hệ thống kênh dẫn, và mô-đun hệ thống đẩy. Mỗi mô-đun được thiết kế độc lập và có thể dễ dàng thay thế hoặc tùy chỉnh.

4.3. Mô Phỏng và Tối Ưu Hóa Quá Trình Ép Phun Bánh Răng

Sử dụng phần mềm mô phỏng dòng chảy nhựa để tối ưu hóa quá trình ép phun bánh răng. Mô phỏng giúp dự đoán các vấn đề tiềm ẩn, như co ngót, biến dạng, và bọt khí. Dựa trên kết quả mô phỏng, có thể điều chỉnh thiết kế khuôn và các thông số ép phun để đạt được chất lượng sản phẩm tốt nhất.

V. Kết Quả Nghiên Cứu Mô Đun Hóa và Tối Ưu Hóa Khuôn 59

Chương 4 của luận văn trình bày kết quả mô phỏng, thực nghiệm và tối ưu hóa. Tác giả đã sử dụng phần mềm mô phỏng để phân tích quá trình điền đầy nhựa, xác định các khuyết tật tiềm ẩn và tối ưu hóa các thông số ép phun. Kết quả thực nghiệm cho thấy, phương pháp mô-đun hóa giúp giảm thời gian chu kỳ ép phun và cải thiện chất lượng sản phẩm. Chương 5 kết luận rằng mô-đun hóa là một phương pháp hiệu quả để thiết kế khuôn ép kênh dẫn nhựa nóng.

5.1. Đánh Giá Ảnh Hưởng Của Các Thông Số Ép Phun Đến Chất Lượng

Thực hiện các thí nghiệm để đánh giá ảnh hưởng của các thông số ép phun, như nhiệt độ khuôn, áp suất ép, và tốc độ phun, đến chất lượng sản phẩm bánh răng. Kết quả cho thấy, việc kiểm soát chặt chẽ các thông số này là rất quan trọng để đạt được sản phẩm có độ chính xác cao và không có khuyết tật.

5.2. So Sánh Hiệu Quả Giữa Thiết Kế Khuôn Truyền Thống và Mô Đun

So sánh hiệu quả giữa thiết kế khuôn truyền thống và khuôn mô-đun về thời gian thiết kế, chi phí chế tạo, và chất lượng sản phẩm. Kết quả cho thấy, khuôn mô-đun có nhiều ưu điểm hơn so với khuôn truyền thống, đặc biệt là trong các ứng dụng sản xuất hàng loạt và yêu cầu độ linh hoạt cao.

5.3. Đề Xuất Các Giải Pháp Cải Tiến Thiết Kế và Quy Trình

Dựa trên kết quả nghiên cứu, đề xuất các giải pháp cải tiến thiết kế khuôn và quy trình ép phun để nâng cao hiệu quả sản xuất và chất lượng sản phẩm. Các giải pháp này có thể bao gồm việc sử dụng vật liệu mới, tối ưu hóa hệ thống làm mát, và áp dụng các kỹ thuật kiểm soát chất lượng tiên tiến.

VI. Kết Luận Triển Vọng Ứng Dụng Mô Đun Hóa Khuôn Ép 58

Luận văn đã trình bày tổng quan về phương pháp mô-đun hóa và ứng dụng của nó trong thiết kế khuôn ép kênh dẫn nhựa nóng. Kết quả nghiên cứu cho thấy, mô-đun hóa là một phương pháp hiệu quả để giảm chi phí, thời gian thiết kế và chế tạo khuôn. Phương pháp này cũng giúp tăng tính linh hoạt và khả năng thích ứng của khuôn với các yêu cầu khác nhau. Trong tương lai, mô-đun hóa sẽ tiếp tục được nghiên cứu và ứng dụng rộng rãi trong ngành công nghiệp khuôn mẫu.

6.1. Tổng Kết Các Ưu Điểm Nổi Bật Của Phương Pháp Mô Đun Hóa

Tóm tắt các ưu điểm chính của phương pháp mô-đun hóa, bao gồm giảm chi phí, rút ngắn thời gian thiết kế và chế tạo, tăng tính linh hoạt, và khả năng tái sử dụng các mô-đun. Mô-đun hóa cũng giúp đơn giản hóa quá trình bảo trì và sửa chữa khuôn.

6.2. Hướng Nghiên Cứu và Phát Triển Ứng Dụng Mô Đun Hóa

Đề xuất các hướng nghiên cứu và phát triển trong lĩnh vực mô-đun hóa khuôn ép, như nghiên cứu các vật liệu mới cho mô-đun, phát triển các phương pháp thiết kế và mô phỏng tiên tiến, và tích hợp các hệ thống tự động hóa vào quy trình sản xuất khuôn.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN HV: Ñinh Ñöùc Thaéng 4 Luaän vaên thaïc só GVHD: PGS. TS Đặng Văn Nghìn 1.1 Giới thiệu: Trên thế giới, cuộc cách mạng về máy tính điện tử đã có tác động lớn vào nền sản xuất công nghiệp. Đặc biệt, trong ngành công nghiệp chế tạo khuôn mẫu hiện đại, công nghệ thông tin đã được ứng dụng rộng rãi, để nhanh chóng chuyển đổi các quá trình sản xuất theo kiểu truyền thống sang sản xuất công nghệ cao, trong đó, các giai đoạn thiết kế và chế tạo khuôn mẫu từng bước được tự động hoá nhờ sử dụng các phần mềm CAD/CAM. Các nước có nền công nghiệp tiên tiến như: Nhật Bản, Hàn Quốc, Đài Loan, … đã hình thành mô hình liên kết tổ hợp, để sản xuất khuôn mẫu chất lượng cao, cho từng lĩnh vực công nghệ khác nhau:  Chuyên thiết kế chế tạo khuôn nhựa, khuôn dập nguội, khuôn dập nóng, khuôn đúc áp lực, khuôn ép chảy, khuôn dập tự động, …  Chuyên thiết kế chế tạo các cụm chi tiết tiêu chuẩn, phục vụ chế tạo khuôn mẫu như: các bộ đế khuôn tiêu chuẩn, các khối khuôn tiêu chuẩn, trụ dẫn hướng, lò xo, cao su ép nhăn, các loại cơ cấu cấp phôi tự động, …  Chuyên thực hiện các dịch vụ nhiệt luyện cho các công ty chế tạo khuôn;  Chuyên cung cấp các loại dụng cụ cắt gọt để gia công khuôn mẫu;  Chuyên cung cấp các phần mềm chuyên dụng CAM/CAD/CAE, …  Chuyên thực hiện các dịch vụ đo lường, kiểm tra chất lượng khuôn, … Những mô hình trên chính là mô hình liên kết mở, giúp các doanh nghiệp có điều kiện đầu tư chuyên sâu vào từng lĩnh vực với việc ứng dụng CNC, theo hướng tự động hoá quá trình sản xuất, nhằm nâng cao chất lượng sản phẩm và phát huy tối đa năng lực thiết bị.

Tại Việt Nam, do hạn chế về năng lực thiết kế và chế tạo, các doanh nghiệp hiện mới chỉ đáp ứng được một phần sản xuất khuôn mẫu phục vụ cho chế tạo các sản phẩm cơ khí tiêu dùng và một phần cho các công ty liên doanh nước ngoài với chi phí sản xuất khá cao. Ứng dụng mô-đun hoá trong việc thiết kế khuôn ép kênh dẫn nhựa nóng nhằm hướng đến việc phát triển một phương pháp để kiểm soát chi phí và thời gian trong thiết kế và chế tạo khuôn mẫu. HV: Ñinh Ñöùc Thaéng 5 Luaän vaên thaïc só GVHD: PGS. TS Đặng Văn Nghìn 1.2 Tổng quan về mô-đun: 1.1 Khái niệm về mô-đun: Dựa trên quan điểm về sản phẩm: Một thành phần hoặc nhóm thành phần có thể tháo rời từ sản phẩm như một đơn vị không phá hủy, nó đưa ra một chức năng cơ bản, duy nhất cần thiết cho sản phẩm để vận hành như mong muốn [3].2 Đặc điểm về mô-đun: Mô-đun có các đặc điểm sau: - Kết hợp với các hệ thống phụ, tạo thành sản phẩm, hệ thống sản xuất; … - Tương tác chức năng xảy ra nhiều hơn giữa các mô-đun; - Có một hay nhiều chức năng xác định, được tách riêng biệt từ hệ thống và là một hỗn hợp các thành phần của mô-đun; - Độc lập, khép kín, có thể được kết hợp và định hình với các mô-đun khác để có được chức năng toàn diện.3 Hệ thống và thiết kế mô-đun: Hệ thống mô-đun là hệ thống mà bề mặt chung được xác định và chỉ tham gia với một vài hệ thống khác.

Thiết kế mô-đun có thể nhóm các thành phần thành mô-đun, dễ dàng tháo rời để tái sử dụng hoặc chế tạo bằng vật liệu tương ứng.4 Mô-đun hoá: 1.1 Ba yếu tố cơ bản để mô-đun hóa: - Tính độc lập của các thành phần mô-đun với các thành phần bên ngoài; - Các thành phần giống nhau trong một mô-đun liên quan đến chu kỳ sống của chúng; - Không giống các thành phần bên ngoài.2 Sử dụng các mô-đun có cấu trúc độc lập để tạo ra kiến trúc sản phẩm. HV: Ñinh Ñöùc Thaéng 6 Luaän vaên thaïc só GVHD: PGS. TS Đặng Văn Nghìn 1.3 Mô-đun hoá xuất phát từ việc phân tách một sản phẩm thành những cụm lắp ghép và thành phần. Sự phân tách để thuận tiện cho tiêu chuẩn hóa các thành phần, tăng tính đa dạng sản phẩm.4 Mức độ kiến trúc sản phẩm gồm các mô-đun có tuơng tác nhỏ nhất giữa chúng.

Dựa vào đặc điểm của kiến trúc sản phẩm, cấu trúc mô-đun là một trong mỗi phần tử chức năng của sản phẩm được thực hiện bởi đúng mỗi cụm lắp ghép, hay tương tác giữa các cụm này không đáng kể. Cấu trúc mô-đun cho phép một cụm lắp ghép được thay đổi thiết kế mà không ảnh hưởng đến các cụm khác.5 Các loại mô-đun hoá: Mô-đun hóa có thể được ứng dụng trong lĩnh vực thiết kế sản phẩm, bài toán thiết kế, hệ thống sản xuất, hoặc cả ba loại. Tại cùng một thời gian, thiết kế mô-đun thích hợp hơn trong ba loại; điều này có thể được thực hiện bởi việc sử dụng quy trình thiết kế mô-đun để thiết kế sản phẩm mô-đun và sản xuất chúng nhờ hệ thống sản xuất mô-đun hay quy trình chế tạo mô-đun.1 Mô-đun hoá trong sản phẩm: Sản phẩm mô-đun là sản phẩm thực hiện các chức năng toàn diện khác nhau thông qua việc kết hợp các khối cấu trúc hay mô-đun riêng biệt [4], có nghĩa là chức năng toàn diện do sản phẩm quy định, có thể chia thành nhiều chức năng phụ, được các mô-đun hoặc thành phần khác nhau thực hiện. Điểm quan trọng của sản phẩm mô- đun là việc tạo ra một đơn vị hạt nhân cơ sở, mà các thành phần hay mô-đun khác nhau có thể được trang bị, cho phép sản xuất một loạt phiên bản của cùng mô-đun, dễ thích ứng và dễ thay đổi.2 Mô-đun hoá trong bài toán thiết kế: Hầu hết các bài toán thiết kế có thể phân tích thành tập hợp các bài toán con đơn giản hơn để dễ quản lý.

Đôi khi bài toán phức tạp được quy về bài toán con dễ hơn, mà mỗi thay đổi nhỏ trong cách giải bài toán con này có thể dẫn đến sự thay đổi cách giải bài toán con khác. Điều này có nghĩa là việc phân tích đã dẫn đến sự phụ thuộc chức năng giữa các bài toán con với nhau. Mô-đun hóa tập trung vào việc phân tích một bài toán tổng quát thành các bài toán con có chức năng độc lập, trong đó, tương tác hay phụ thuộc lẫn nhau giữa các bài toán con là nhỏ nhất.6 Đặc điểm của hệ thống mô-đun: 1.1 Loại mô-đun: HV: Ñinh Ñöùc Thaéng 7 Luaän vaên thaïc só GVHD: PGS. TS Đặng Văn Nghìn Hệ thống mô-đun được xây dựng từ những mô-đun hoặc đơn vị độc lập.

Có hai lọai mô-đun chính: mô-đun chức năng và mô-đun chế tạo [4]. Mô-đun chức năng được thiết kế để thực hiện các chức năng kỹ thuật độc lập hay kết hợp với các mô-đun khác. Việc phân loại mô-đun này dựa trên những kiểu chức năng khác nhau, xuất hiện lại trong hệ thống mô-đun, được kết hợp như những chức năng phụ để thực hiện một chức năng toàn diện khác. Những chức năng này bao gồm: cơ bản, phụ, đặc biệt, thích nghi, và những chức năng riêng dành cho khách hàng [5].

Mô-đun chế tạo được thiết kế với lý do chế tạo riêng và có chức năng độc lập (xem Phụ lục, hình 1.2 Đại diện mô-đun hoá sản phẩm: Mô-đun hóa sản phẩm có thể biểu thị dựa trên kiểu kết hợp giữa các mô-đun. Sự kết hợp giữa các mô-đun được phân tích nhờ vào tương tác với các mô-đun khác trong một sản phẩm. Có thể phân thành bốn loại mô-đun hóa [6]. a) Mô-đun hoá thành phần thay thế: Những biến thể của sản phẩm khác nhau thuộc cùng họ sản phẩm được tạo nên bởi sự kết hợp hai hay nhiều loại có khả năng thay thế của các thành phần giống nhau phần cơ bản.2, minh họa về mô-đun hóa thành phần thay thế, trong đó có hai thành phần có khả năng thay thế cho nhau (khối dạng chữ nhật và khối dạng tam giác nhỏ) được kết hợp với cùng một thành phần (khối lớn), tạo nên biến thể của sản phẩm thuộc cùng họ.

Mô-đun hóa thành phần thay thế trong công nghiệp máy tính được minh họa bằng cách làm tương thích các loại thành phần khác nhau như: CD-ROM, màn hình, và bàn phím trên cùng một bảng mạch. Điều này cho phép máy tính có các kiểu khác nhau. Khối lớn Khối dạng tròn (thành phần chung) (thành phần chung) Khối dạng tam giác Khối dạng tam giác Khối dạng chữ nhật Khối dạng chữ nhật Hình 1.2 Mô-đun hóa thành phần thay thế Hình 1.3 Mô-đun hóa thành phần góp chung b) Mô-đun hóa thành phần góp chung: HV: Ñinh Ñöùc Thaéng 8 Luaän vaên thaïc só GVHD: PGS. TS Đặng Văn Nghìn Trong loại này, các biến thể của sản phẩm khác nhau thuộc các họ sản phẩm khác nhau, được tạo nên bởi sự kết hợp các mô-đun có chung thành phần cơ bản.3, chỉ ra hai thành phần cơ bản khác nhau (khối dạng chữ nhật và khối dạng tam giác) góp chung một thành phần (khối dạng tròn).

c) Mô-đun hóa sản xuất thích hợp: Một hay nhiều thành phần chuẩn được dùng với một hay nhiều thành phần bổ sung có thể thay đổi được. Biến thể thường gắn liền với sự thay đổi kích thước vật lý.4, minh họa thành phần có chiều dài thay đổi được (khối dạng chữ nhật), có thể kết hợp với hai thành phần chuẩn (khối dạng tam giác) để tạo nên biến thể sản phẩm. Khối dạng tam giác Khối dạng chữ nhật Hình 1.4 Mô-đun hóa sản xuất thích hợp d) Mô-đun kênh lưu chuyển: Mô-đun hóa loại này xuất hiện khi một mô-đun có thể kết hợp với bất kỳ số và vị trí nào của thành phần cơ bản. Chẳng hạn, thiết bị nhập, xuất trong máy tính.7 Phát triển hệ thống mô-đun: Hệ thống mô-đun có thể được phát triển bằng việc phân tích một hệ thống thành những phần tử chức năng cơ bản, sắp xếp chúng thành các thành phần vật lý cơ bản, sau đó tích hợp các thành phần này vào một hệ thống mô-đun, có khả năng đạt được chức năng theo ý muốn.

Phương pháp này bao gồm hai nội dung chính: - Phân tích: Tìm tập hợp các bài toán con phù hợp nhất. - Tích hợp: Kết hợp các hệ thống con riêng lẻ vào một lời giải toàn diện.1 Sự phân tích: - Đơn giản hoá: Việc phân tích hệ thống lớn thành những hệ thống con sẽ làm giảm kích thước của bài toán cần giải, làm cho việc quản lý dễ dàng hơn; - Tốc độ: Giải đồng thời các bài toán con (bài giải tương đương) sẽ rút ngắn thời gian để giải bài toán tổng quát. Phương pháp phân tích có thể được phân loại theo lĩnh vực ứng dụng như: phân tích sản phẩm, phân tích vấn đề, phân tích quá trình. HV: Ñinh Ñöùc Thaéng 9 Luaän vaên thaïc só GVHD: PGS.
