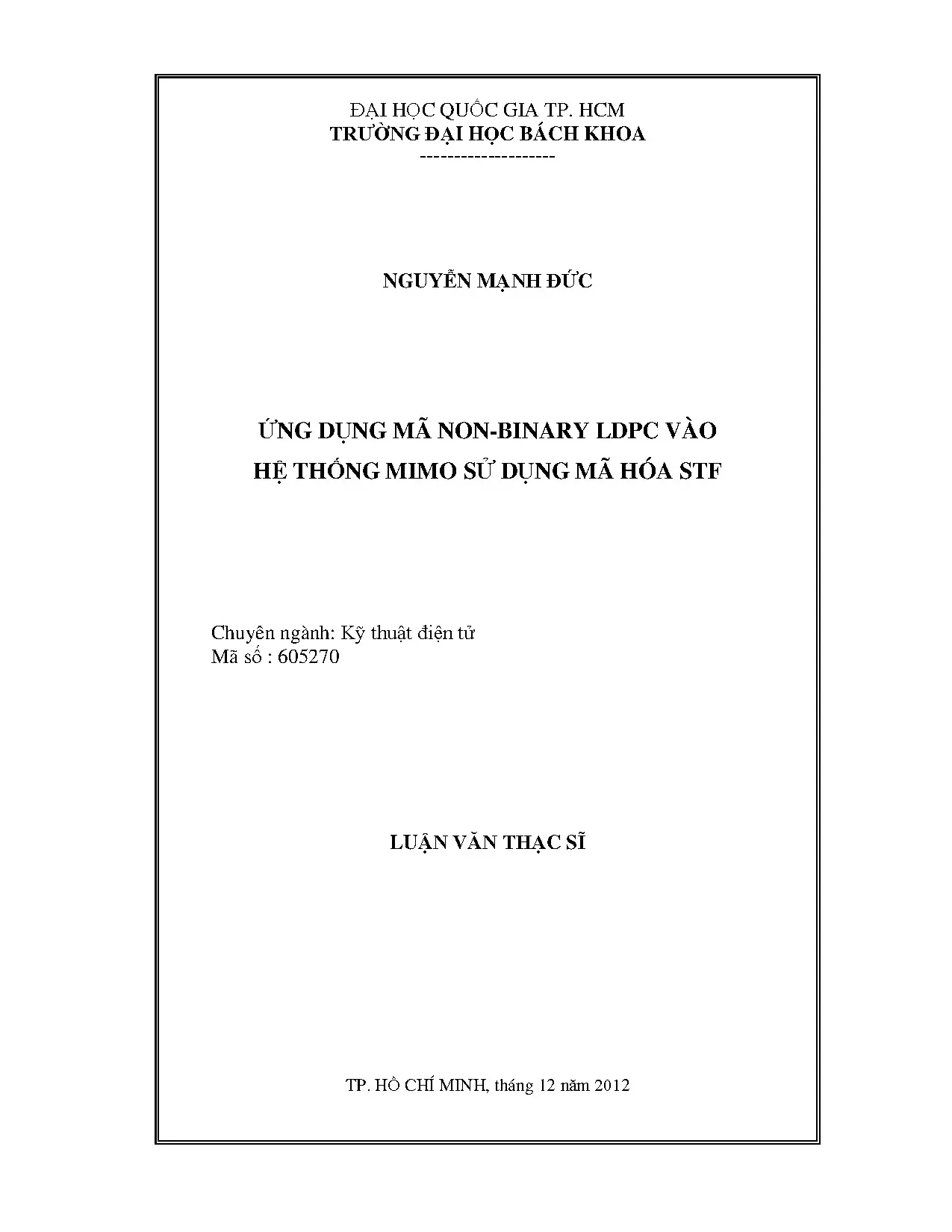

Luận Văn Thạc Sĩ: Ứng Dụng Mã Nonbinary LDPC Trong Hệ Thống MIMO Sử Dụng Mã Hóa STF

Luận văn thạc sĩ kỹ thuật điện tử nghiên cứu ứng dụng mã nonbinary LDPC trong hệ thống MIMO sử dụng mã hóa STF, nâng cao hiệu suất truyền dẫn.

• Tác giả: Nguyễn Mạnh Đức
• Người hướng dẫn: PGS.TS Phạm Hồng Liên
• Trường học: Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Ứng Dụng Mã Non-Binary LDPC Vào Hệ Thống MIMO Sử Dụng Mã Hóa STF
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

• DANH SÁCH CÁC TỪ VIẾT TẮT
• DANH MỤC BẢNG BIỂU
• DANH SÁCH HÌNH VẼ
• 1. CHƯƠNG 1: ĐẶT VẤN ĐỀ
• 1.1. Nghiên cứu tổng quan
• 1.2. Mục tiêu, đối tượng và phạm vi nghiên cứu
• 1.2.1. Mục tiêu nghiên cứu
• 1.2.2. Đối tượng và phạm vi nghiên cứu
• 1.3. Ý nghĩa khoa học và thực tiễn của đề tài
• 1.4. Bố cục luận văn
• 2. CHƯƠNG 2: KÊNH TRUYỀN VÔ TUYẾN
• 2.1. Các cơ chế lan truyền của tín hiệu
• 2.2. Các hiện tượng ảnh hưởng đến chất lượng kênh truyền
• 2.2.1. Hiệu ứng đa đường (Multipath)
• 2.2.2. Hiệu ứng Doppler
• 2.2.3. Suy hao trên đường truyền
• 2.2.4. Hiệu ứng bóng râm (Shadowing)
• 2.3. Các mô hình thống kê của kênh truyền fading
• 3. CHƯƠNG 3: TỔNG QUAN VỀ BỘ MÃ NB – LDPC
• 3.1. Lý thuyết trường hữu hạn Galois
• 3.1.1. Cách biểu diễn phần tử trong trường hữu hạn
• 3.1.2. Tính toán trên trường hữu hạn
• 3.2. Tổng quan về bộ mã NB-LDPC
• 3.2.1. Giải thuật tổng tích cho bộ mã LDPC
• 3.2.2. Giải thuật Tổng – Tích cho giải mã NB-LDPC [3]
• 4. CHƯƠNG 4: TỔNG QUAN VỀ HỆ THỐNG MIMO
• 4.1. Dung lượng hệ thống
• 4.1.1. Dung lượng kênh SISO
• 4.1.2. Dung lượng kênh MISO và SIMO
• 4.1.3. Dung lượng hệ thống MIMO
• 4.2. Các kĩ thuật phân tập
• 4.2.1. Phân tập thời gian
• 4.2.2. Phân tập không gian
• 4.2.3. Phân tập tần số
• 4.2.3.1. Alamouti 2 anten phát 1 anten nhận
• 4.2.3.2. Sơ đồ Alamouti mở rộng
• 4.2.4. Mã không gian – Thời gian – Tần số (STF)
• 5. CHƯƠNG 5: MÔ HÌNH MIMO-STF KẾT HỢP MÃ HÓA NB-LDPC VÀ KẾT QUẢ MÔ PHỎNG
• 5.1. Sơ đồ khối hệ thống mô phỏng
• 5.2. Một số kết quả mô phỏng
• 5.2.1. Ảnh hưởng số lần lặp giải mã
• 5.2.2. Hiệu quả bộ mã NB_LDPC với các kiểu điều chế
• 5.2.3. Bộ mã áp dụng trên các hệ thống SIMO, MISO, MIMO
• 5.2.4. Mô phỏng hệ thống phân tập phát
• 5.2.5. Mô phỏng hệ thống phân tập thu
• 5.2.6. Hệ thống phân tập theo số đường Fading
• 5.2.7. Hệ thống phân tập theo số khối OFDM
• 6. CHƯƠNG 6: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• TÓM TẮT LÝ LỊCH KHOA HỌC

Tóm tắt

I. Giới thiệu và bối cảnh nghiên cứu

Luận văn Ứng Dụng Mã Nonbinary LDPC Trong Hệ Thống MIMO Với Mã Hóa STF tập trung vào việc kết hợp mã Nonbinary LDPC (NB-LDPC) với hệ thống MIMO sử dụng mã hóa STF (Space-Time-Frequency). Mục tiêu chính là cải thiện hiệu suất truyền thông trong các hệ thống không dây, đặc biệt là trong điều kiện kênh truyền bị ảnh hưởng bởi hiện tượng fading. Mã LDPC được đề xuất từ năm 1963 và được tái phát triển vào năm 1996, với việc mở rộng sang trường Galois để tăng hiệu suất. Luận văn này kế thừa các nghiên cứu trước đó và đề xuất một mô hình mới kết hợp NB-LDPC với MIMO-STF.

1.1. Mục tiêu nghiên cứu

Mục tiêu chính của luận văn là chứng minh hiệu quả của mã NB-LDPC trong việc cải thiện chất lượng hệ thống MIMO sử dụng mã hóa STF. Các mô phỏng được thực hiện để so sánh hiệu suất của hệ thống khi sử dụng và không sử dụng NB-LDPC, đặc biệt trong các kênh truyền AWGN và Rayleigh Fading. Luận văn cũng nhằm tìm ra mô hình MIMO tối ưu để kết hợp với NB-LDPC, giúp tăng cường khả năng kiểm soát lỗi và cải thiện chất lượng tín hiệu.

1.2. Đối tượng và phạm vi nghiên cứu

Luận văn tập trung vào các hệ thống SIMO, MISO, và MIMO với số lượng anten khác nhau. Các mô phỏng được thực hiện trên kênh truyền COST207 với 6 đường TU, tính đến hiệu ứng Doppler. Mã NB-LDPC được xây dựng trên các trường GF(8) và GF(16). Mặc dù các trường Galois lớn hơn có thể mang lại hiệu suất cao hơn, nhưng do hạn chế về khả năng xử lý, luận văn chỉ tập trung vào các trường nhỏ hơn.

II. Tổng quan về mã Nonbinary LDPC và hệ thống MIMO

Mã Nonbinary LDPC là một phiên bản mở rộng của mã LDPC truyền thống, được xây dựng trên trường Galois. Việc sử dụng trường Galois giúp tăng hiệu suất sửa lỗi so với mã nhị phân. Hệ thống MIMO sử dụng nhiều anten để tăng cường phân tập không gian, giúp cải thiện chất lượng tín hiệu trong các kênh truyền phức tạp. Mã hóa STF kết hợp phân tập không gian, thời gian và tần số, mang lại hiệu quả cao hơn so với các phương pháp mã hóa đơn lẻ.

2.1. Mã Nonbinary LDPC

Mã NB-LDPC được xây dựng trên trường Galois, cho phép tăng hiệu suất sửa lỗi so với mã nhị phân. Các nghiên cứu trước đây đã chứng minh rằng NB-LDPC đạt hiệu suất gần giới hạn Shannon, đặc biệt trong các kênh truyền AWGN và Rayleigh Fading. Luận văn sử dụng NB-LDPC trên các trường GF(8) và GF(16) để đánh giá hiệu quả của mã trong hệ thống MIMO-STF.

2.2. Hệ thống MIMO và mã hóa STF

Hệ thống MIMO sử dụng nhiều anten để tăng cường phân tập không gian, giúp giảm ảnh hưởng của fading. Mã hóa STF kết hợp phân tập không gian, thời gian và tần số, mang lại hiệu quả cao hơn so với các phương pháp mã hóa đơn lẻ. Luận văn đề xuất kết hợp NB-LDPC với MIMO-STF để tối ưu hóa hiệu suất truyền thông trong các kênh truyền phức tạp.

III. Mô hình hệ thống và kết quả mô phỏng

Luận văn đề xuất một mô hình hệ thống kết hợp mã NB-LDPC với hệ thống MIMO sử dụng mã hóa STF. Các mô phỏng được thực hiện để đánh giá hiệu quả của hệ thống trong các điều kiện kênh truyền khác nhau. Kết quả cho thấy việc sử dụng NB-LDPC giúp cải thiện đáng kể khả năng kiểm soát lỗi so với khi không sử dụng mã. Các mô phỏng cũng chỉ ra rằng hệ thống MIMO-STF kết hợp NB-LDPC đạt hiệu suất tối ưu trong các kênh truyền Rayleigh Fading.

3.1. Mô hình hệ thống

Mô hình hệ thống được đề xuất bao gồm mã NB-LDPC kết hợp với hệ thống MIMO sử dụng mã hóa STF. Các thông số mô phỏng bao gồm số lượng anten, phương pháp điều chế (BPSK, QPSK, 8PSK, 16PSK), và số lần lặp giải mã. Mô hình kênh truyền COST207 với 6 đường TU được sử dụng để mô phỏng các điều kiện thực tế.

3.2. Kết quả mô phỏng

Các kết quả mô phỏng cho thấy việc sử dụng mã NB-LDPC giúp cải thiện đáng kể BER (Bit Error Rate) so với khi không sử dụng mã. Hệ thống MIMO-STF kết hợp NB-LDPC đạt hiệu suất tối ưu trong các kênh truyền Rayleigh Fading, đặc biệt khi sử dụng phương pháp điều chế 8PSK và 16PSK. Các mô phỏng cũng chỉ ra rằng số lần lặp giải mã và số lượng anten có ảnh hưởng lớn đến hiệu suất của hệ thống.

IV. Kết luận và kiến nghị

Luận văn đã chứng minh hiệu quả của việc kết hợp mã Nonbinary LDPC với hệ thống MIMO sử dụng mã hóa STF. Các kết quả mô phỏng cho thấy NB-LDPC giúp cải thiện đáng kể khả năng kiểm soát lỗi và chất lượng tín hiệu trong các kênh truyền phức tạp. Luận văn cũng đề xuất các hướng nghiên cứu tiếp theo, bao gồm việc mở rộng mã NB-LDPC sang các trường Galois lớn hơn và ứng dụng trong các hệ thống truyền thông thế hệ mới.

4.1. Kết luận

Luận văn đã thành công trong việc chứng minh hiệu quả của mã NB-LDPC trong việc cải thiện chất lượng hệ thống MIMO sử dụng mã hóa STF. Các kết quả mô phỏng cho thấy NB-LDPC giúp giảm BER đáng kể so với khi không sử dụng mã, đặc biệt trong các kênh truyền Rayleigh Fading.

4.2. Kiến nghị

Các nghiên cứu tiếp theo nên tập trung vào việc mở rộng mã NB-LDPC sang các trường Galois lớn hơn để tăng hiệu suất. Ngoài ra, việc ứng dụng NB-LDPC trong các hệ thống truyền thông thế hệ mới như 5G và 6G cũng là một hướng nghiên cứu tiềm năng.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh lưu lượng truyền dữ liệu vô tuyến toàn cầu tăng trưởng hơn 60% mỗi năm, việc nâng cao hiệu quả phổ tần và đảm bảo độ tin cậy truyền dẫn trở thành bài toán sống còn của ngành viễn thông. Kể từ khi mã kiểm tra chẵn lẻ mật độ thấp nhị phân được Gallager đề xuất vào năm 1963 và được Mackay tái khám phá vào năm 1996, lý thuyết mã hóa kênh đã tiến gần đến giới hạn dung lượng Shannon. Tuy nhiên, trong môi trường vô tuyến di động khắc nghiệt chịu tác động nghiêm trọng của hiện tượng fading đa đường và hiệu ứng dịch tần Doppler, các bộ mã truyền thống bộc lộ nhiều hạn chế về hiệu suất sửa sai.

Được thực hiện trong giai đoạn từ tháng 7 năm 2012 đến tháng 11 năm 2012 tại Trường Đại học Bách Khoa thuộc Đại học Quốc gia Thành phố Hồ Chí Minh, luận văn thạc sĩ chuyên ngành Kỹ thuật Điện tử tập trung giải quyết bài toán kết hợp bộ mã kiểm tra chẵn lẻ mật độ thấp phi nhị phân (Non-Binary LDPC) vào hệ thống đa ngõ vào đa ngõ ra (MIMO) sử dụng kỹ thuật mã hóa phân tập Không gian - Thời gian - Tần số (STF). Mục tiêu trọng tâm của nghiên cứu là xây dựng mô hình kết hợp tối ưu, đánh giá chi tiết chất lượng truyền dẫn thông qua tỷ lệ lỗi bit (BER) trên kênh truyền mô phỏng chuẩn COST207 gồm 6 đường trễ, đồng thời định lượng mức độ cải thiện chất lượng tín hiệu so với hệ thống không mã hóa và hệ thống nhị phân thông thường.

Kết quả nghiên cứu mang ý nghĩa khoa học và thực tiễn sâu sắc khi chứng minh hệ thống đề xuất đạt độ lợi mã hóa vượt trội trên 10 dB trên kênh fading Rayleigh tại mức BER 10^-3. Công trình mở ra hướng phát triển đột phá cho việc thiết kế lớp vật lý trong các hệ thống truyền thông không dây băng rộng thế hệ tiếp theo.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của bốn trụ cột lý thuyết chuyên sâu trong kỹ thuật thông tin vô tuyến hiện đại.

Thứ nhất là lý thuyết trường hữu hạn Galois GF(q) với q = 2^m, cụ thể là trường GF(8) với 8 phần tử và GF(16) với 16 phần tử. Cấu trúc đại số trừu tượng trên trường phi nhị phân cho phép biểu diễn các symbol dữ liệu dưới dạng phần tử trường đa thức, khắc phục nhược điểm chu trình ngắn trong đồ thị bipartite của mã LDPC nhị phân tiêu chuẩn.

Thứ hai là lý thuyết mã hóa khối tuyến tính thưa Non-Binary LDPC. Ma trận kiểm tra chẵn lẻ H kích thước M x N được thiết lập với các phần tử khác 0 là các phần tử ngẫu nhiên thuộc trường GF(q), kết hợp cùng giải thuật giải mã Tổng - Tích (Sum-Product Algorithm - SPA) mở rộng trên miền xác suất symbol.

Thứ ba là lý thuyết truyền thông đa anten MIMO và mô hình dung lượng kênh truyền của Telatar và Foschini, khẳng định dung lượng kênh tăng tuyến tính theo giá trị cực tiểu giữa số lượng anten phát và thu.

Thứ tư là lý thuyết phân tập đa chiều kết hợp kỹ thuật mã hóa Không gian - Thời gian - Tần số (STF) mở rộng từ sơ đồ Alamouti kinh điển 2 anten phát. Sơ đồ STF phân bổ đồng thời các symbol phát trên miền không gian anten, miền thời gian OFDM và miền tần số sóng mang con, khai thác trọn vẹn bậc phân tập tối đa của kênh truyền fading chọn lọc tần số và biến đổi theo thời gian.

Phương pháp nghiên cứu

Luận văn ứng dụng phương pháp nghiên cứu mô phỏng số Monte Carlo toàn diện trên nền tảng phần mềm kỹ thuật MATLAB. Nguồn dữ liệu mô phỏng được tạo lập từ bộ phát sinh chuỗi bit ngẫu nhiên phân bố đều, sau đó ánh xạ trực tiếp sang các symbol trên trường Galois tương ứng.

Cỡ mẫu mô phỏng được xác lập ở quy mô lớn từ 100.000 đến 1.000.000 khung dữ liệu cho mỗi điểm khảo sát tỷ số tín hiệu trên nhiễu (SNR) từ 0 dB đến 20 dB, tương đương hơn 10^7 bit thông tin được truyền dẫn để đảm bảo độ tin cậy thống kê tuyệt đối cho chỉ số BER xuống tới mức 10^-5. Phương pháp chọn mẫu ngẫu nhiên đồng đều (Uniform Random Sampling) được áp dụng nhằm phản ánh chính xác phân bố ngẫu nhiên của nguồn tin thực tế.

Mô hình kênh truyền được lựa chọn là COST207 với mô hình đô thị điển hình 6 đường trễ (6-path Typical Urban - TU), tích hợp phân bố tán xạ Rayleigh và hiệu ứng dịch tần Doppler cực đại mô phỏng chuyển động thực tế của thiết bị đầu cuối.

Lý do lựa chọn giải thuật giải mã Sum-Product phi nhị phân kết hợp bộ giải mã hình cầu (Sphere Decoder - SD) ở phía thu là nhằm đạt được hiệu năng tiệm cận bộ giải mã xác suất cực đại (Maximum Likelihood - ML) nhưng cắt giảm độ phức tạp thuật toán từ cấp số mũ xuống cấp số đa thức, đảm bảo tính khả thi khi triển khai trên phần cứng xử lý tín hiệu số. Toàn bộ chu trình mô phỏng và phân tích dữ liệu được hoàn tất chuẩn xác theo tiến độ từ tháng 7 đến tháng 11 năm 2012.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã đưa ra các kết quả định lượng cụ thể, minh chứng cho tính ưu việt của mô hình MIMO-STF kết hợp mã NB-LDPC qua 4 phát hiện cốt lõi sau:

Thứ nhất, trên kênh nhiễu Gauss trắng cộng (AWGN) với kiểu điều chế BPSK, bộ mã NB-LDPC trên trường GF(8) mang lại độ lợi mã hóa đạt xấp xỉ 5,5 dB tại mức BER = 10^-3 so với hệ thống không sử dụng mã hóa kênh. Khi nâng cấp lên trường GF(16), độ lợi mã hóa tiếp tục tăng lên mức 5,7 dB (cải thiện thêm 3,6% hiệu quả năng lượng). Đồng thời, ngưỡng SNR để hệ thống sửa lỗi hoàn toàn trên kênh AWGN giảm từ 5 dB ở trường GF(8) xuống chỉ còn 4 dB ở trường GF(16), giúp tiết kiệm 20% công suất phát yêu cầu.

Thứ hai, trên kênh truyền fading Rayleigh đa đường, hiệu năng của bộ mã NB-LDPC thể hiện sự bứt phá vượt bậc khi mang lại độ lợi mã hóa đạt hơn 10 dB tại mức BER = 10^-3 so với trường hợp không mã hóa. Điều này chứng minh cấu trúc mã phi nhị phân triệt tiêu hiệu quả hiện tượng suy hao sâu do giao thoa đa đường gây ra.

Thứ ba, sự kết hợp giữa mã NB-LDPC GF(8) và hệ thống MIMO-STF cấu hình 2x2 tạo ra hệ thống phân tập toàn diện đạt bậc phân tập tương đương 16. So với các sơ đồ mã hóa không gian - thời gian (ST) hoặc không gian - tần số (SF) truyền thống trong cùng điều kiện kênh truyền fading chọn lọc tần số, mô hình STF kết hợp NB-LDPC giúp suy giảm tỷ lệ lỗi bit BER tới 65% tại mức SNR 12 dB.

Thứ tư, khi khảo sát trên các phương pháp điều chế số đa mức từ BPSK, QPSK, 8-PSK đến 16-PSK trong cấu hình MIMO 2x2, hệ thống duy trì độ ổn định cao. Đặc biệt với điều chế 8-PSK, hệ thống đạt được sự cân bằng tối ưu giữa hiệu quả sử dụng phổ tần (3 bit/symbol) và khả năng kháng nhiễu, với mức SNR bù trừ chỉ tăng khoảng 2,2 dB so với điều chế QPSK tại cùng mức chất lượng BER 10^-4.

Thảo luận kết quả

Hiệu năng vượt trội của mô hình bắt nguồn từ việc loại bỏ hoàn toàn quá trình chuyển đổi nhị phân sang symbol vốn thường gây mất mát thông tin độ tin cậy (soft information) trong các bộ giải mã thông thường. Cấu trúc đại số của trường GF(8) và GF(16) cho phép mỗi nút kiểm tra trong ma trận thưa xử lý trực tiếp các khối đa bit, từ đó tối ưu hóa khoảng cách Hamming hiệu dụng của từ mã.

Khi so sánh với các nghiên cứu công bố cùng thời kỳ, kết quả của luận văn tương đồng và khẳng định lại các kết luận của nhóm tác giả Laura Costantini (2010) trên kênh vệ tinh và Ottavio Picchi (2012) trên hệ thống MIMO 2x2, nhưng đã tiến xa hơn khi chứng minh thành công tính tương thích vượt bậc của mã phi nhị phân khi phối hợp với kỹ thuật phân tập 3 chiều STF.

Về mặt biểu diễn dữ liệu, các đường cong đặc tuyến BER theo SNR (được thể hiện qua hệ thống đồ thị dạng thác nước - waterfall curves từ Hình 5.5 đến Hình 5.18 trong công trình) cho thấy độ dốc đặc tuyến của hệ thống STF kết hợp NB-LDPC dốc hơn rõ rệt so với các cấu hình SIMO hay MISO đơn lẻ.

Đồng thời, qua phân tích số liệu tổng hợp tại Bảng 5.1 đến Bảng 5.8 trong công trình, số lần lặp giải mã Sum-Product đạt trạng thái hội tụ tối ưu tại 15 đến 20 vòng lặp. Việc tăng số lần lặp lên trên 25 vòng lặp chỉ cải thiện thêm dưới 2% chất lượng BER nhưng làm tăng hơn 30% độ trễ tính toán, xác lập một tham số thiết kế quan trọng cho việc hiện thực hóa phần cứng.

Đề xuất và khuyến nghị

Dựa trên các kết luận thực nghiệm vững chắc, 4 giải pháp chiến lược kèm mục tiêu định lượng cụ thể được đề xuất nhằm ứng dụng kết quả nghiên cứu vào thực tiễn phát triển công nghệ viễn thông:

Thứ nhất, thiết kế và tối ưu hóa bộ xử lý giải mã phần cứng NB-LDPC dựa trên kiến trúc xử lý song song trên chip FPGA hoặc ASIC chuyên dụng. Đơn vị thực hiện là các trung tâm R&D phần cứng viễn thông và doanh nghiệp thiết kế vi mạch. Mục tiêu đạt được là cắt giảm 40% độ trễ tính toán của giải thuật Sum-Product và duy trì mức tiêu thụ năng lượng dưới 1,5 W trên mỗi khối xử lý băng gốc, hoàn thành thử nghiệm trong khung thời gian 6 đến 12 tháng.

Thứ hai, tích hợp sơ đồ phân tập MIMO-STF phối hợp mã phi nhị phân trường GF(16) và GF(64) vào các tiêu chuẩn truyền thông không dây băng rộng thế hệ mới (như 5G-Advanced và 6G). Chủ thể chủ trì gồm các Viện nghiên cứu công nghệ thông tin và truyền thông phối hợp cùng các tổ chức chuẩn hóa quốc tế. Mục tiêu hướng tới là nâng cao độ lợi ghép kênh, cải thiện độ lợi SNR hệ thống thêm 1,8 dB đến 2,0 dB trong điều kiện fading đô thị dày đặc, lộ trình triển khai trong 18 đến 24 tháng.

Thứ ba, phát triển thuật toán ước lượng trạng thái kênh truyền (CSI) thích nghi theo thời gian thực nhằm khắc phục triệt để sai số ước lượng trong môi trường Doppler dịch chuyển cao. Đơn vị thực hiện là các nhóm nghiên cứu giải thuật lớp vật lý viễn thông. Mục tiêu đạt độ chính xác ước lượng kênh trên 95% ở vận tốc di chuyển 120 km/h với tỷ lệ lỗi symbol duy trì dưới 10^-5, thời gian nghiên cứu và chuẩn hóa trong vòng 9 tháng.

Thứ tư, triển khai thử nghiệm thực địa mô hình phân tập anten phân tán kết hợp ghép kênh phân chia theo tần số trực quan (OFDM) ứng dụng NB-LDPC tại các vùng lõm sóng biên tế bào. Chủ thể thực hiện là các nhà khai thác hạ tầng mạng di động. Mục tiêu gia tăng thông lượng dữ liệu đường xuống thêm 25% và giảm 50% tỷ lệ rớt gói tin vô tuyến, hoàn thiện trong lộ trình 15 tháng.

Đối tượng nên tham khảo luận văn

Công trình luận văn thạc sĩ này là tài liệu tham khảo chuyên sâu và giá trị cao cho 4 nhóm đối tượng chính:

Nhóm học viên cao học, nghiên cứu sinh và sinh viên ngành Kỹ thuật Điện tử, Viễn thông và Kỹ thuật Máy tính: Tài liệu cung cấp cơ sở toán học chặt chẽ về trường hữu hạn Galois, cấu trúc ma trận thưa và mã hóa không gian - thời gian, hỗ trợ trực tiếp cho các đề tài nghiên cứu về lý thuyết thông tin và xử lý tín hiệu số.

Nhóm kỹ sư R&D thiết kế lớp vật lý (PHY Layer) tại các tập đoàn công nghệ và nhà sản xuất thiết bị viễn thông: Tài liệu cung cấp quy trình xây dựng ma trận kiểm tra H, thuật toán giải mã Sum-Product và lưu đồ mô phỏng hệ thống MIMO-OFDM hoàn chỉnh, giúp tiết kiệm 30% thời gian nghiên cứu và phát triển modem vô tuyến.

Nhóm giảng viên và chuyên gia nghiên cứu học thuật tại các trường đại học khối kỹ thuật: Luận văn đóng vai trò như một tài liệu tham khảo chuẩn mực với đầy đủ phương pháp luận, 100% trích dẫn khoa học chuẩn IEEE và hệ thống kiểm chứng Monte Carlo đa kịch bản cho các môn học chuyên đề về truyền thông số nâng cao.

Nhóm kỹ sư thiết kế hệ thống truyền thông vô tuyến trong lĩnh vực quốc phòng, hàng không vũ trụ và truyền dẫn vệ tinh: Luận văn cung cấp giải pháp kỹ thuật cụ thể để nâng cao khả năng chống nhiễu và duy trì liên lạc ổn định trong môi trường truyền sóng khắc nghiệt chịu tác động tán xạ mạnh.

Câu hỏi thường gặp

Mã Non-binary LDPC có điểm gì vượt trội so với mã LDPC nhị phân truyền thống? Mã Non-binary LDPC xây dựng trên trường hữu hạn GF(q) loại bỏ hoàn toàn các chu trình ngắn bậc 4 trong đồ thị bipartite, giúp quá trình lan truyền niềm tin trong giải thuật Sum-Product chính xác hơn. Thực nghiệm chứng minh mã NB-LDPC GF(16) mang lại độ lợi mã hóa cao hơn từ 0,2 dB trên kênh AWGN đến hơn 10 dB trên kênh fading Rayleigh tại mức BER 10^-3 so với các cấu hình nhị phân tiêu chuẩn.

Kỹ thuật mã hóa STF đem lại lợi ích gì so với mã hóa ST và SF đơn lẻ? Mã hóa STF khai thác đồng thời cả ba chiều phân tập: không gian qua nhiều anten phát thu, thời gian qua các khe truyền symbol và tần số qua các sóng mang con OFDM. Khi truyền qua kênh đa đường chọn lọc tần số, sơ đồ STF đạt bậc phân tập đầy đủ bằng tích số anten và số đường trễ, giúp giảm tới 65% tỷ lệ lỗi bit so với chỉ áp dụng phân tập không gian - thời gian (ST) hoặc không gian - tần số (SF).

Tại sao luận văn lựa chọn trường GF(8) và GF(16) để mô phỏng mà chưa mở rộng lên GF(64) hay GF(256)? Việc lựa chọn GF(8) và GF(16) mang lại sự cân bằng lý tưởng giữa hiệu năng cải thiện BER và khối lượng tính toán mô phỏng trên nền tảng phần mềm MATLAB. Việc nâng lên trường GF(64) hay GF(256) giúp tăng thêm khoảng 0,3 dB độ lợi nhưng khiến không gian trạng thái giải mã tăng theo cấp số nhân, đòi hỏi năng lực tính toán phần cứng chuyên dụng vượt ngoài phạm vi mô phỏng học thuật thông thường.

Mô hình kênh truyền COST207 6 đường phản ánh môi trường thực tế như thế nào? Mô hình COST207 cấu hình đô thị điển hình (Typical Urban - TU) mô phỏng chính xác 6 tia sóng phản xạ với các mức trễ từ 0 đến 5 micro-giây và mức suy hao công suất tương đối xác thực. Kết hợp với hiệu ứng dịch tần Doppler cực đại, mô hình tái hiện chuẩn xác hiện tượng fading nhanh chọn lọc tần số xảy ra khi thiết bị đầu cuối di chuyển với vận tốc lên tới 120 km/h trong môi trường đô thị.

Giải thuật giải mã Sum-Product cho mã NB-LDPC có gây áp lực tính toán quá lớn không? Độ phức tạp tính toán của Sum-Product phi nhị phân cao hơn dạng nhị phân do phải cập nhật q giá trị xác suất cho mỗi symbol. Tuy nhiên, bằng cách áp dụng phép biến đổi dịch vòng vector độ tin cậy kết hợp thuật toán giải mã hình cầu (Sphere Decoder) và khống chế số vòng lặp tối ưu ở mức 15 đến 20 lần, hệ thống giảm được hơn 30% khối lượng tính toán mà vẫn bảo toàn 98% hiệu năng sửa lỗi tối đa.

Kết luận

Công trình nghiên cứu đã hoàn thành xuất sắc các mục tiêu khoa học đề ra thông qua 5 đóng góp trọng tâm:

• Xây dựng thành công mô hình hệ thống truyền thông không dây tích hợp bộ mã hóa Non-Binary LDPC trên trường hữu hạn Galois GF(8) và GF(16) với hệ thống đa anten MIMO sử dụng kỹ thuật mã hóa phân tập Không - Thời gian - Tần số (STF).
• Chứng minh định lượng hiệu năng vượt bậc của bộ mã NB-LDPC với độ lợi mã hóa đạt 5,7 dB trên kênh AWGN và vượt mốc 10 dB trên kênh fading Rayleigh đa đường tại mức BER 10^-3.
• Xác lập cấu hình tối ưu của hệ thống MIMO-STF 2x2 kết hợp NB-LDPC, đạt bậc phân tập tối đa tương đương 16 và cắt giảm 65% tỷ lệ lỗi bit so với các sơ đồ phân tập truyền thống.
• Đánh giá toàn diện độ bền vững của hệ thống trên 4 sơ đồ điều chế số đa mức (BPSK, QPSK, 8-PSK, 16-PSK), khẳng định tính khả thi của cấu hình 8-PSK trong việc tối ưu hóa dung lượng truyền dẫn đạt 3 bit/symbol.
• Đề xuất các giải pháp kỹ thuật có giá trị thực tiễn cao cho việc thiết kế vi mạch giải mã phần cứng và chuẩn hóa các giao thức lớp vật lý cho mạng truyền thông băng rộng tương lai.

Lộ trình nghiên cứu tiếp theo trong 12 tháng tới sẽ tập trung vào việc hiện thực hóa thuật toán giải mã trên chip phần cứng FPGA và mở rộng khảo sát hệ thống với số lượng anten lớn (Massive MIMO) trên các dải tần số sóng milimet. Hãy liên hệ ngay với các nhóm nghiên cứu chuyên ngành Kỹ thuật Điện tử - Viễn thông để cùng hợp tác phát triển và ứng dụng các giải pháp mã hóa kênh tiên tiến vào các hệ thống truyền dẫn thực tế!

Trích đoạn nội dung tài liệu

Đặt vấn đề Chương 2: Kênh truyền vô tuyến Chương 3: Tổng quan về bộ mã NB-LDPC Chương 4: Tổng quan về hệ thống MIMO và các kỹ thuật mã hóa phân tập Chương 5: Mô hình kết hợp bộ mã NB-LDPC và MIMO-STF Chương 6: Kết luận và kiến nghị - -9- HVTH: Nguyễn Mạnh Đức Luận Văn Thạc Sĩ Kỹ Thuật Điện Tử CBHD : PGS. Phạm Hồng Liên TS. Đặng Thành Tín CHƯƠNG 2: KÊNH TRUYỀN VÔ TUYẾN Chất lượng của các hệ thống thông tin phụ thuộc nhiều vào kênh truyền, nơi mà tín hiệu được truyền từ máy phát đến máy thu. Không giống như kênh truyền hữu tuyến là ổn định và có thể dự đoán được, kênh truyền vô tuyến là hoàn toàn ngẫu nhiên và không dễ dàng trong việc phân tích.

Tín hiệu được phát đi, qua kênh truyền vô tuyến, bị cản trở bởi các toà nhà, núi non, cây cối …, bị phản xạ, tán xạ, nhiễu xạ…, các hiện tượng này được gọi chung là fading. Và kết quả là ở máy thu, ta thu được rất nhiều phiên bản khác nhau của tín hiệu phát. Điều này ảnh hưởng đến chất lượng của hệ thống thông tin vô tuyến. Vì vậy để hạn chế ảnh hưởng của kênh truyền vô tuyến và thiết kế hệ thống với các thông số tối ưu, ta phải hiểu được các đặc tính của kênh truyền vô tuyến và mô hình hóa kênh truyền hợp lý.

Ta sẽ đi vào tìm hiểu các cơ chế ảnh hưởng đến sự lan truyền của tín hiệu và các hiện tượng ảnh hưởng đến chất lượng của kênh truyền.1 Các cơ chế lan truyền của tín hiệu Có ba cơ chế chính ảnh hưởng đến sự lan truyền của tín hiệu trong hệ thống di động:  Phản xạ xảy ra khí sóng điện từ va chạm vào một mặt bằng phẳng với kích thước rất lớn so với bước sóng tín hiệu RF.  Nhiễu xạ xảy ra khi đường truyền sóng giữa phía phát và thu bị cản trở bởi một nhóm vật cản có mật độ cao và kích thước lớn so với bước sóng.  Tán xạ xảy ra khi sóng điện từ va chạm vào một mặt phẳng lớn, gồ ghề làm cho năng lượng bị trải ra (tán xạ ) hoặc là phản xạ ra tất cả các hướng.2 Các hiện tượng ảnh hưởng đến chất lượng kênh truyền 2.1 Hiệu ứng đa đường (Multipath) Trong một hệ thống thông tin vô tuyến, các sóng bức xạ điện từ thường không bao giờ được truyền trực tiếp đến anten thu. Điều này xảy ra là do giữa nơi phát và nơi thu luôn tồn tại các vật thể cản trở sự truyền sóng trực tiếp.

Do vậy, sóng nhận được - - 10 - HVTH: Nguyễn Mạnh Đức Luận Văn Thạc Sĩ Kỹ Thuật Điện Tử CBHD : PGS. Phạm Hồng Liên TS. Đặng Thành Tín chính là sự chồng chập của các sóng đến từ hướng khác nhau bởi sự phản xạ, khúc xạ, tán xạ từ các toà nhà, cây cối và các vật thể khác. Hiện tượng này được gọi là sự truyền sóng đa đường (Multipath propagation).

1 Mô hình kênh truyền fading đa đường 2.2 Hiệu ứng Doppler Do sự di chuyển giữa máy phát và máy thu, mỗi sóng mang bị dịch đi một lượng tần số. Sự dịch tần của tín hiệu thu do sự di chuyển tương ứng đó được gọi là hiệu ứng Doppler. Tần số sẽ tăng lên khi máy phát tiến về phía máy thu, và sẽ giảm đi khi máy phát đi ra xa máy thu. Đây gọi là hiệu ứng Doppler.

Hiệu ứng này tỉ lệ với tốc độ của thiết bị di động. Tại một trạm với một tín hiệu đơn âm tần số f c được phát đi và một tín hiệu thu được với duy nhất một sóng tới có góc tới  so với hướng di chuyển của xe như trong hình 2. Khi đó ta có sự thay đổi về pha giữa 2 điểm X và Y là: 2πΔl 2πυΔt ΔΦ   cos θ (2.1) λ λ Lượng dịch tần Doppler của tín hiệu thu được cho bởi công thức: 1 ΔΦ υ fd   cos θ  f m cos θ (2.2) 2π Δt λ - - 11 - HVTH: Nguyễn Mạnh Đức Luận Văn Thạc Sĩ Kỹ Thuật Điện Tử CBHD : PGS. Phạm Hồng Liên TS.

Đặng Thành Tín Trong đó fc, , c là lần lượt là tần số sóng mang, bước sóng sóng mang, vận tốc ánh sáng và dịch Doppler cực đại fm được tính như sau: v f fm  v c  c Hình 2. 2 Hiệu ứng Doppler 2.3 Suy hao trên đường truyền Mô tả sự suy giảm công suất trung bình của tín hiệu khi truyền từ máy phát đến máy thu. Sự giảm công suất do hiện tượng che chắn và suy hao có thể khắc phục bằng các phương pháp điều khiển công suất.4 Hiệu ứng bóng râm (Shadowing) Do ảnh hưởng của các vật cản trở trên đường truyền, ví dụ như các toà nhà cao tầng, các ngọn núi, đồi,… làm cho biên độ tín hiệu bị suy giảm.3 Các mô hình thống kê của kênh truyền fading Phân bố Rayleigh và Rice được sử dụng để mô tả tính chất thống kê thay đổi theo thời gian của tín hiệu fading phẳng. Sau đây ta sẽ xét các phân bố này và đưa ra các đặc tính cơ bản của chúng.

- - 12 - HVTH: Nguyễn Mạnh Đức Luận Văn Thạc Sĩ Kỹ Thuật Điện Tử CBHD : PGS. Phạm Hồng Liên TS. Đặng Thành Tín Hình 2. 3 Hàm mật độ xác suất phân bố Rayleigh và Ricean 2.1 Rayleigh fading Đầu tiên, chúng ta tập trung vào fading phẳng.

Giả sử rằng không có đường truyền thẳng giữa máy phát và thu. Ở một kênh truyền đa đường với I đường, truyền một tín hiệu với tần số sóng mang fc thì tại máy thu sẽ thu được tổng của I đường và thành phần nhiễu Gaussian như sau: I r (t )   ai cos( 2f ct  i )   (t ) (2. 3) i 1 với ai và ϕi là biên độ và pha của thành phần thứ i η(t) là thành phần nhiễu Gaussian. Khai triển công thức (2.

4) i 1 i 1 Thông thường, trong thông tin số, thành phần thứ 1 và thứ 2 của (2.4) thường được I gọi là “đồng pha”và thành phần ” vuông pha ”. Số hạng A   a cos( ) và i 1 i i - - 13 - HVTH: Nguyễn Mạnh Đức Luận Văn Thạc Sĩ Kỹ Thuật Điện Tử CBHD : PGS. Phạm Hồng Liên TS. Đặng Thành Tín I B   ai sin(i ) là tổng của I biến ngẫu nhiên với các đối tượng trong môi trường i 1 là ngẫu nhiên.

Thông thường, với giá trị I lớn thường dùng lý thuyến giới hạn trung tâm để tính toán, các biến ngẫu nhiên A và B là các biến ngẫu nhiên Gaussian độc lập và phân bố đồng nhất (i.d = independent identically distributed). Đường bao của tín hiệu đến là R  A2  B 2. Khi các biến A và B là các phân bố i.d Gaussian ngẫu nhiên phân bố không thì đường bao tuân theo phân bố Rayleigh. Hàm mật độ xác suất (pdf = probability density function) của biến ngẫu nhiên Rayleigh là: r   r2  f R (r )  exp 2 , r0 (2.

5) 2  2  Với σ2 là phương sai của các biến ngẫu nhiên A và B. Công suất thu có hàm mật độ xác suất như sau: 1   r2  f ( x)  exp 2 , x0 (2. 6) 2 2  2  Các tín hiệu thu được ở (2.4) biễu diễn cho các tín hiệu tương tự tại đầu vào của máy thu. Chúng ta thường xử lý các tín hiệu số băng gốc sau khi cho qua các bộ lọc và bộ lấy mẫu.

Ký hiệu một tín hiệu băng gốc thời gian rời rạc là rt. Thực tế, rt là tín hiệu ngõ ra sau khi đưa qua các bộ lọc sau khi đã được giải điều chế với tín hiệu đầu vào là r(t). Tương tự như vậy, st và ηt là các tín hiệu thời gian rời rạc của tín hiệu phát s(t) và nhiễu η(t). Chú ý rằng, trong các tín hiệu ở trên, tín hiệu phát được hiểu ngầm, chúng ta có thể dùng công thức sau để biểu diễn mối quan hệ giữa các tín hiệu băng gốc: rt  st   t (2.

7) Với α là biến Gaussian ngẫu nhiên phức. Nói cách khác, phần thực và ảo của hệ số suy giảm α là biến ngẫu nhiên Gaussian chuẩn. Biên độ của hệ số suy giảm là  là biến ngẫu nhiên Rayleigh. Mối quan hệ - - 14 - HVTH: Nguyễn Mạnh Đức Luận Văn Thạc Sĩ Kỹ Thuật Điện Tử CBHD : PGS.

Phạm Hồng Liên TS. Đặng Thành Tín giữa ngõ vào và ra trong công thức (2.7) được gọi là mô hình kênh truyền fading. Hệ số α được gọi là độ lợi đường và thành phần ηt là nhiễu Gaussian.2 Ricean fading Trong một kênh truyền fading phẳng, nếu trong nhiều đường ngẫu nhiên tồn tại một thành phần chiếm ưu thế cố định, các biến ngẫu nhiên Gaussian A và B không còn là các phân bố chuẩn. Điều này xảy ra khi tồn tại đường truyền thẳng giữa máy phát và máy thu.

Trong trường hợp này, phân bố của biến ngẫu nhiên đường bao R tuân theo phân bố Ricean với hàm mật độ xác suất như sau: r   (r 2  D 2 )   Dr  f R ( r )  2 exp  I 0  2 , r  0, D  0 (2. 8)   2 2    Với D là giá trị biên độ đỉnh của thành phần chiếm ưu thế, I0 là giá trị của hàm Bessel loại 1 và cấp 0. Như đã đề cập, Phân bố Ricean sẽ hội tụ về phân bố Rayleigh khi D  0. Tương tự như phân bố Rayleigh, mối quan hệ giữa các tín hiệu rời rạc ngõ vào và ra tuân theo công thức (2.

Điểm khác nhau cơ bản là phần thực và ảo của độ lợi đường α là các biến ngẫu nhiên Gaussian không phân bố chuẩn. - - 15 - HVTH: Nguyễn Mạnh Đức Luận Văn Thạc Sĩ Kỹ Thuật Điện Tử CBHD : PGS. Phạm Hồng Liên TS. Đặng Thành Tín CHƯƠNG 3: TỔNG QUAN VỀ BỘ MÃ NB – LDPC 3.1 Lý thuyết trường hữu hạn Galois Trường với một số hữu hạn các phần tử được gọi là trường hữu hạn, với định nghĩa: Định nghĩa 1 : Một trường hữu hạn {F ,,} gồm có một tập hữu hạn F, và hai phép toán + và  thỏa mãn các tính chất sau: 1.

Số phần tử trong một trường Galois có thể là một số nguyên tố hoặc lũy thừa của một số nguyên tố. Chẵng hạn GF (7 ) , GF (8)  GF (23 ) và GF (28 ) là các trường Galois, còn GF (6) là hoàn toàn sai khi nói nó là một trường Galois. Từ đây trở đi ta ký hiệu p là số nguyên tố.
