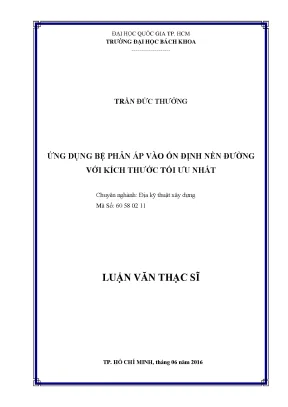

Ứng Dụng Bệ Phản Áp Vào Ổn Định Nền Đường Với Kích Thước Tối Ưu Nhất

Luận văn thạc sĩ nghiên cứu ứng dụng bệ phản áp trong ổn định nền đường với kích thước tối ưu, góp phần nâng cao chất lượng công trình.

• Tác giả: Trần Đức Thưởng
• Người hướng dẫn: PGS. Lê Bá Vinh
• Trường học: Đại học Bách Khoa - ĐHQG - HCM
• Chuyên ngành: Địa kỹ thuật xây dựng
• Đề tài: Ứng Dụng Bệ Phản Áp Để Tối Ưu Ổn Định Nền Đường
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• MỞ ĐẦU
• 0.1. Mục tiêu nghiên cứu
• 0.2. Phạm vi nghiên cứu
• 0.3. Ý nghĩa khoa học và thực tiễn của đề tài
• 0.3.1. Ý nghĩa khoa học
• 0.3.2. Ý nghĩa thực tiễn
• 0.4. Giới hạn và phạm vi nghiên cứu
• 1. CHƯƠNG 1: TỔNG QUAN VỀ BỆ PHẢN ÁP
• 1.1. Nền đường đắp
• 1.2. Nền đất yếu
• 1.2.1. Khái niệm đất yếu
• 1.2.2. Nền đất yếu ở Việt Nam
• 1.2.3. Hiện tượng mất ổn định của nền đường đắp trên đất yếu
• 1.3. Tải trọng của nền đường đắp tác dụng lên nền đất tự nhiên
• 1.3.1. Trạng thái ứng suất và tải trọng giới hạn của nền đất
• 1.3.2. Cân bằng đàn hồi và cân bằng dẻo
• 1.3.2.1. Đất là vật liệu đàn - dẻo lý tưởng
• 1.3.2.2. Đất là vật liệu cứng - dẻo lý tưởng
• 1.3.3. Lý thuyết biến dạng tuyến tính
• 1.3.4. Lý thuyết cân bằng giới hạn
• 1.3.4.1. Cơ sở của lý thuyết cân bằng giới hạn
• 1.3.4.2. Hệ phương trình cơ bản
• 1.3.4.3. Các lời giải của hệ phương trình cơ bản
• 1.3.5. Lý thuyết đàn - dẻo dùng cho khối đất
• 1.3.6. Tải trọng giới hạn đàn hồi
• 1.3.7. Bài toán hỗn hợp đàn - dẻo về khối đất
• 1.3.8. Lý thuyết Cam – Clay
• 1.4. Các phương pháp dùng mặt trượt giả định
• 1.4.1. Phương pháp mặt trượt giả định mặt phẳng
• 1.4.2. Phương pháp mặt trượt trụ tròn
• 1.4.3. Phương pháp mặt trượt theo lý luận cân bằng với nền đồng nhất
• 1.4.4. Phương pháp phân tích giới hạn
• 1.4.5. Phương pháp xác định ứng suất theo điều kiện ứng suất tiếp lớn nhất đạt giá trị nhỏ nhất trong nền đất
• 1.5. Giải pháp tăng cường sức chịu tải (tải trọng giới hạn) của nền đất yếu
• 1.6. Giới thiệu về bệ phản áp
• 1.6.1. Các đặc trưng yêu cầu về bệ phản áp
• 1.6.2. Phân tích ưu nhược điểm của bệ phản áp trong gia cố nền đường
• 1.6.2.1. Nhược điểm
• 1.6.3. Tính toán bệ phản áp trên nguyên lý làm tăng độ chôn sâu của nền đắp
• 1.6.4. Tính toán bệ phản áp theo dạng làm xoải taluy nền đường đắp
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT VÀ TÍNH TOÁN CHO BỆ PHẢN ÁP
• 2.1. Khảo sát quan hệ giữa tải trọng giới hạn của nền đất yếu với tải trọng bệ phản áp
• 2.2. Quan hệ giữa tải trọng giới hạn và chiều rộng tải trọng bệ phản áp
• 2.3. Quan hệ giữa tải trọng giới hạn với cường độ tải trọng bệ phản áp
• 2.4. Nghiên cứu tải trọng bệ phản áp làm tăng tải trọng giới hạn của nền đất yếu dưới tải trọng nền đường đắp
• 2.4.1. Trường hợp không xét góc ma sát trong của đất yếu
• 2.4.2. Xây dựng toán đồ thiết kế bệ phản áp
• 2.4.3. Nghiên cứu tải trọng bệ phản áp hợp lý
• 2.4.3.1. Trường hợp xét góc ma sát trong của nền đất yếu
• 2.4.4. Nghiên cứu bệ phản áp rộng vô hạn để làm tăng tải trọng giới hạn của nền đất yếu dưới nền đường đắp
• 2.4.4.1. Quan hệ giữa tải trọng giới hạn của nền đất yếu và cường độ tải trọng bệ phản áp rộng vô hạn
• 2.4.4.2. Xây dựng toán đồ thiết kế bệ phản áp rộng vô hạn
• 3. CHƯƠNG 3: ỨNG DỤNG BỆ PHẢN ÁP ĐỂ ỔN ĐỊNH NỀN ĐƯỜNG CHO TRUYẾN ĐƯỜNG QUỐC LỘ 61B, TỈNH HẬU GIANG
• 3.1. Giới thiệu công trình Quốc lộ 61B
• 3.2. Điều kiện tự nhiên
• 3.2.1. Vị trí khu vực
• 3.2.2. Địa hình khu vực
• 3.2.3. Điều kiện khí hậu
• 3.2.4. Điều kiện địa chất
• 3.3. Tính toán cho tuyến đường quốc lộ 61B, tỉnh Hậu Giang
• 3.3.1. Tính toán tải trọng giới hạn và chiều rộng tải trọng bệ phản áp cho công trình
• 3.3.2. Tính toán tải trọng giới hạn với cường độ tải trọng bệ phản áp
• 3.3.3. Chiều rộng hợp lý và cường độ hợp lý
• 3.3.4. Tính toán tác dụng của bệ phản áp lên độ ổn định của nền đất đắp, độ lún lệch của đất nền bằng phần mềm Geoslope cho tuyến đường quốc lộ 61B, tỉnh Hậu Giang
• 3.3.4.1. Xác định kích thước ban đầu của bệ phản áp
• 3.3.4.2. Phân tích ảnh hưởng của bệ phản áp lên mức độ ổn định của công trình theo mức độ tiếp cận trạng thái giới hạn và chọn lựa kích thước bệ phản áp hợp lý
• 3.3.4.3. Tác dụng của bệ phản áp lên sự phân bố độ lún của nền đất yếu dưới công trình đắp
• PHỤ LỤC
• appendix.1. BẢNG BIỂU
• appendix.2. HÌNH VẼ
• appendix.3. CÁC KÝ HIỆU
• KẾT LUẬN VÀ KIẾN NGHỊ

Tóm tắt

I. Tổng Quan Ứng Dụng Bệ Phản Áp Ổn Định Nền Đường Giới Thiệu

Trong bối cảnh phát triển hạ tầng giao thông, việc xây dựng đường trên nền đất yếu, đặc biệt ở Đồng bằng sông Cửu Long, đặt ra nhiều thách thức. Nền đất yếu thường gây ra tình trạng mất ổn định, hư hỏng đường, đòi hỏi các giải pháp gia cố nền đường hiệu quả. Bệ phản áp nổi lên như một giải pháp lâu đời, đã được chứng minh về khả năng tăng cường độ ổn định, đặc biệt là tăng sức chịu tải nền đường. Với công nghệ thi công đơn giản và khả năng tận dụng vật liệu tại chỗ, bệ phản áp đã được ứng dụng rộng rãi. Tuy nhiên, việc thiết kế bệ phản áp hiện tại vẫn còn dựa vào kinh nghiệm và các phương pháp gần đúng, dẫn đến việc chưa tối ưu về chi phí và hiệu quả. Nghiên cứu này nhằm khảo sát ảnh hưởng của bệ phản áp, hợp lý hóa thiết kế kích thước, và khắc phục nhược điểm, mang lại ứng dụng tiết kiệm và hiệu quả trong thực tế.

1.1. Tổng Quan Về Nền Đường Đắp Trên Nền Đất Yếu

Nền đường đắp là một công trình bằng đất có tác dụng khắc phục địa hình tự nhiên, tạo nên một dải đủ rộng dọc theo tuyến đường, làm cơ sở cho kết cấu áo đường. Theo Trần Đức Thưởng, nền đường đắp có các yếu tố cấu thành như chiều rộng (B), chiều cao (H) và độ dốc taluy (1/m). Nền đường cần đảm bảo ổn định toàn khối, không xảy ra trượt lở mái taluy, trượt trồi lún sụp trên nền đất yếu (Trần Đức Thưởng, 2016). Việc hiểu rõ cấu trúc và yêu cầu kỹ thuật của nền đường là bước đầu quan trọng để ứng dụng các giải pháp gia cố.

1.2. Tình Hình Ứng Dụng Bệ Phản Áp Tại Việt Nam

Bệ phản áp là giải pháp lâu đời, được sử dụng nhiều để tăng cường ổn định và sức chịu tải nền đường. Thực tế đã chứng minh hiệu quả của nó. Bệ phản áp tận dụng được vật liệu tại chỗ, thi công đơn giản, rất phù hợp với điều kiện xây dựng ở nhiều địa phương. Tuy nhiên, việc tính toán thiết kế bệ phản áp hiện vẫn còn dựa vào kinh nghiệm, chưa có nhiều nghiên cứu chuyên sâu về tối ưu hóa kích thước và vị trí đặt bệ.

II. Vấn Đề Thách Thức Ổn Định Nền Đường Trên Nền Đất Yếu

Xây dựng đường trên nền đất yếu đối mặt với nhiều thách thức. Độ lún nền đường quá lớn và không đều gây ảnh hưởng đến tuổi thọ và chất lượng công trình. Nền đất yếu có sức chịu tải thấp, dễ bị phá hoại do tải trọng xe và các yếu tố môi trường. Các giải pháp xử lý nền đất yếu truyền thống thường tốn kém và mất thời gian. Việc lựa chọn giải pháp phù hợp đòi hỏi phải cân nhắc kỹ lưỡng các yếu tố địa chất, thủy văn, và kinh tế. Nghiên cứu này tập trung vào việc khai thác tối ưu hiệu quả của bệ phản áp để giải quyết các vấn đề trên.

2.1. Các Dạng Hư Hỏng Thường Gặp Ở Nền Đường Đất Yếu

Độ lún nền đường là một vấn đề lớn. Nền đường có thể bị lún không đều, gây nứt, vỡ mặt đường. Ngoài ra, trượt lở mái taluy cũng thường xuyên xảy ra, đặc biệt trong mùa mưa. Nền đất yếu cũng dễ bị biến dạng dưới tác dụng của tải trọng, làm giảm khả năng chịu tải của đường. Việc bảo trì đường bộ trở nên tốn kém hơn.

2.2. Nguyên Nhân Gây Mất Ổn Định Nền Đường Phân Tích Địa Kỹ Thuật

Nguyên nhân chính là do sức chịu tải của đất thấp. Đất yếu thường có độ ẩm cao, hệ số rỗng lớn và khả năng thoát nước kém. Khi chịu tải trọng, đất bị nén chặt, gây ra độ lún nền đường. Ngoài ra, sự thay đổi mực nước ngầm và các yếu tố môi trường khác cũng góp phần làm giảm ổn định của nền đường.

III. Phương Pháp Tính Toán Thiết Kế Bệ Phản Áp Tối Ưu Hướng Dẫn

Để thiết kế bệ phản áp hiệu quả, cần áp dụng các phương pháp tính toán chính xác. Việc xác định tải trọng giới hạn của nền đất yếu là bước quan trọng. Phân tích ổn định mái dốc và lựa chọn kích thước bệ phản áp phù hợp. Sử dụng phần mềm mô phỏng như Geoslope để kiểm tra và tối ưu hóa thiết kế. Việc kết hợp lý thuyết và thực nghiệm giúp đưa ra giải pháp tối ưu cho từng công trình.

3.1. Tính Toán Tải Trọng Giới Hạn Của Nền Đất Yếu

Tải trọng giới hạn của nền đất là khả năng chịu tải tối đa mà nền đất có thể chịu được trước khi bị phá hoại. Theo Trần Đức Thưởng, tính toán tải trọng giới hạn giúp khảo sát ảnh hưởng của bệ phản áp. Có nhiều phương pháp tính toán, bao gồm lý thuyết Terzaghi, lý thuyết Meyerhof và phương pháp phần tử hữu hạn. Việc lựa chọn phương pháp phù hợp phụ thuộc vào đặc điểm của nền đất và điều kiện tải trọng.

3.2. Phân Tích Ổn Định Mái Dốc Có Bệ Phản Áp

Phân tích ổn định mái dốc là xác định khả năng chống trượt của mái dốc dưới tác dụng của tải trọng và các yếu tố môi trường. Bệ phản áp có tác dụng làm tăng độ ổn định của mái dốc bằng cách tăng sức chịu tải của chân mái. Cần phân tích các yếu tố như góc ma sát trong, lực dính, và chiều cao mái dốc để xác định kích thước bệ phản áp phù hợp.

IV. Ứng Dụng Bệ Phản Áp Cho Tuyến Quốc Lộ 61B Hậu Giang Nghiên Cứu

Nghiên cứu ứng dụng bệ phản áp để ổn định nền đường cho tuyến Quốc lộ 61B, tỉnh Hậu Giang, một khu vực có nền đất yếu. Đánh giá điều kiện địa chất, thủy văn của khu vực. Tính toán và thiết kế bệ phản áp phù hợp với điều kiện thực tế. Sử dụng phần mềm Geoslope để mô phỏng và đánh giá hiệu quả của giải pháp. Kết quả nghiên cứu cung cấp cơ sở khoa học cho việc ứng dụng bệ phản áp trong xây dựng đường ở khu vực Đồng bằng sông Cửu Long.

4.1. Giới Thiệu Chung Về Tuyến Quốc Lộ 61B

Quốc lộ 61B là tuyến đường quan trọng kết nối các tỉnh Đồng bằng sông Cửu Long. Tuyến đường đi qua nhiều khu vực có nền đất yếu, gây khó khăn cho việc xây dựng và bảo trì. Việc áp dụng các giải pháp gia cố nền đường hiệu quả là rất cần thiết để đảm bảo tuổi thọ và chất lượng công trình.

4.2. Phân Tích Địa Chất Và Thủy Văn Khu Vực Nghiên Cứu

Khu vực Hậu Giang có địa hình thấp, trũng, với nền đất chủ yếu là đất sét yếu. Mực nước ngầm cao và biến đổi theo mùa. Các yếu tố này ảnh hưởng lớn đến ổn định của nền đường. Việc khảo sát địa chất và thủy văn chi tiết là cơ sở để lựa chọn giải pháp xử lý nền đất yếu phù hợp.

V. Đánh Giá Hiệu Quả Bệ Phản Áp Qua Mô Hình Geoslope Kết Quả

Sử dụng phần mềm Geoslope để mô phỏng sự làm việc của bệ phản áp. Phân tích độ lún nền đường, hệ số ổn định mái dốc. So sánh kết quả khi có và không có bệ phản áp. Kết quả cho thấy bệ phản áp giúp giảm độ lún, tăng hệ số ổn định, và nâng cao tuổi thọ công trình đường. Mô hình Geoslope cung cấp công cụ hữu ích để đánh giá và tối ưu hóa thiết kế bệ phản áp.

5.1. Mô Phỏng Độ Lún Nền Đường Với Bệ Phản Áp

Mô phỏng cho thấy bệ phản áp giúp giảm đáng kể độ lún nền đường. Độ lún tập trung chủ yếu ở khu vực bệ phản áp, giúp phân bố lại ứng suất và giảm áp lực lên nền đất yếu. Việc này giúp giảm nguy cơ nứt, vỡ mặt đường.

5.2. Phân Tích Hệ Số Ổn Định Mái Dốc

Bệ phản áp làm tăng hệ số ổn định mái dốc, giảm nguy cơ trượt lở. Bệ phản áp tạo ra một lực đối trọng, chống lại lực gây trượt. Hệ số ổn định càng cao, khả năng chống trượt càng lớn.

VI. Kết Luận Và Hướng Phát Triển Ứng Dụng Bệ Phản Áp Tương Lai

Bệ phản áp là giải pháp hiệu quả để ổn định nền đường trên nền đất yếu. Nghiên cứu này cung cấp cơ sở khoa học và phương pháp tính toán thiết kế bệ phản áp tối ưu. Cần tiếp tục nghiên cứu về vật liệu mới, công nghệ thi công tiên tiến để nâng cao hiệu quả và giảm chi phí. Ứng dụng bệ phản áp có tiềm năng lớn trong xây dựng hạ tầng giao thông ở Việt Nam.

6.1. Tổng Kết Ưu Điểm Của Bệ Phản Áp

Bệ phản áp có chi phí thấp, dễ thi công, và tận dụng được vật liệu tại chỗ. Giải pháp này giúp tăng sức chịu tải, giảm độ lún, và tăng tuổi thọ công trình đường. Bệ phản áp phù hợp với điều kiện xây dựng ở nhiều địa phương.

6.2. Hướng Nghiên Cứu Và Phát Triển Trong Tương Lai

Cần nghiên cứu về vật liệu gia cố mới cho bệ phản áp. Phát triển công nghệ thi công nhanh chóng và hiệu quả hơn. Nghiên cứu về ảnh hưởng của bệ phản áp đến môi trường. Tích hợp bệ phản áp với các giải pháp xử lý nền đất yếu khác.

Nội dung chính

Tổng quan nghiên cứu

Việt Nam, đặc biệt là vùng đồng bằng sông Cửu Long, có nhiều khu vực thành tạo từ đất yếu với đặc tính cường độ chống cắt thấp, biến dạng lớn và tính thấm kém. Theo ước tính, đất yếu chiếm phần lớn diện tích đồng bằng, nơi tập trung đông dân cư và có vai trò quan trọng trong phát triển kinh tế - xã hội. Hiện tượng mất ổn định nền đường đắp trên đất yếu vẫn diễn ra phổ biến, gây hư hỏng công trình giao thông và làm tăng chi phí bảo trì. Nguyên nhân chủ yếu là do nền đất yếu và các biện pháp xử lý chưa phù hợp, dẫn đến sự cần thiết nghiên cứu các giải pháp gia cố nền đất hiệu quả.

Mục tiêu nghiên cứu của luận văn là ứng dụng bệ phản áp nhằm tăng cường ổn định nền đường đắp trên đất yếu, đồng thời xác định kích thước tối ưu của bệ phản áp để đảm bảo hiệu quả kỹ thuật và kinh tế. Phạm vi nghiên cứu tập trung vào nền đất yếu tại tuyến đường Quốc lộ 61B, tỉnh Hậu Giang, trong giai đoạn từ năm 2015 đến 2016. Nghiên cứu sử dụng phần mềm mô phỏng Geoslope ver2007 để phân tích sự làm việc của bệ phản áp trong điều kiện thực tế.

Ý nghĩa nghiên cứu được thể hiện ở hai khía cạnh: khoa học và thực tiễn. Về khoa học, luận văn cung cấp cơ sở lý thuyết và phương pháp tính toán chính xác hơn về bệ phản áp, góp phần hoàn thiện lý thuyết địa kỹ thuật về gia cố nền đất yếu. Về thực tiễn, kết quả nghiên cứu giúp thiết kế và thi công nền đường đắp ổn định, giảm thiểu rủi ro mất ổn định, tiết kiệm chi phí và thời gian thi công, đồng thời hỗ trợ phát triển mạng lưới giao thông tại các vùng đất yếu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình cơ bản trong địa kỹ thuật xây dựng, bao gồm:

• Lý thuyết cân bằng giới hạn: Dựa trên mô hình cứng - dẻo và thuyết phá hoại Mohr-Coulomb, lý thuyết này xác định trạng thái ứng suất giới hạn của nền đất khi đạt đến điểm mất ổn định. Các phương pháp như lời giải của Prandtl, Berezansev và Terzaghi được sử dụng để xác định tải trọng giới hạn và mặt trượt nguy hiểm nhất.

• Lý thuyết đàn - dẻo: Xem xét ứng xử đàn hồi trước khi đất đạt trạng thái phá hoại, mô hình này giúp phân tích tương tác giữa vùng biến dạng đàn hồi và biến dạng dẻo trong nền đất. Lý thuyết Cam-Clay cũng được áp dụng để mô phỏng quá trình ứng xử của đất trước và khi phá hoại.

• Phương pháp mặt trượt giả định: Bao gồm các phương pháp mặt trượt phẳng, trụ tròn và cân bằng giới hạn với nền đồng nhất, giúp xác định mặt trượt nguy hiểm và đánh giá hệ số ổn định của nền đất.

• Khái niệm bệ phản áp: Bệ phản áp là khối đất đắp ở hai bên nền đường nhằm tăng tải trọng giới hạn và ổn định nền đất yếu. Kích thước bệ phản áp được thiết kế dựa trên các chỉ tiêu về sức kháng cắt, chiều dày lớp đất yếu và trọng lượng bệ phản áp.

Các khái niệm chính bao gồm: tải trọng giới hạn (pgh), tải trọng an toàn (qat), hệ số ổn định (Kmin), chiều cao và chiều rộng bệ phản áp (hpa, bpa), góc ma sát trong (φ), lực dính đơn vị (c), và mô đun đàn hồi (E).

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ khảo sát địa chất thực tế tại tuyến Quốc lộ 61B, tỉnh Hậu Giang, kết hợp với các số liệu cơ lý của đất yếu phổ biến tại Việt Nam và các vùng tương tự trên thế giới. Cỡ mẫu khảo sát bao gồm các điểm lấy mẫu đất với đặc trưng cơ lý như độ ẩm, lực dính, góc ma sát trong, trọng lượng thể tích.

Phương pháp phân tích sử dụng phần mềm mô phỏng phần tử hữu hạn Geoslope ver2007 để mô phỏng sự phân bố ứng suất, biến dạng và độ lún của nền đất dưới tác dụng của tải trọng nền đường đắp và bệ phản áp. Phương pháp tính toán kích thước bệ phản áp dựa trên lý thuyết cân bằng giới hạn, mặt trượt lăng trụ tròn và các toán đồ thiết kế tải trọng giới hạn.

Timeline nghiên cứu kéo dài từ tháng 8/2015 đến tháng 6/2016, bao gồm các bước: tổng quan lý thuyết, khảo sát địa chất, tính toán lý thuyết, mô phỏng số và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của bệ phản áp đến tải trọng giới hạn nền đất yếu: Kết quả tính toán cho thấy bệ phản áp làm tăng tải trọng giới hạn của nền đất yếu từ khoảng 4,9 lên đến 7,6 lần lực dính đơn vị c, tương đương mức tăng 55-73% khi góc ma sát trong φ tăng từ 0° đến 5°. Chiều rộng và cường độ tải trọng bệ phản áp có ảnh hưởng rõ rệt đến mức tăng này.

2. Kích thước tối ưu của bệ phản áp: Qua mô phỏng bằng Geoslope, kích thước bệ phản áp tối ưu cho nền đường đắp cao 3,0 m là chiều cao hpa khoảng 1,2 m và chiều rộng bpa khoảng 7,0 m. Kích thước này giúp giảm thiểu vùng biến dạng dẻo trong nền đất yếu gần như không còn, đồng thời giảm độ lún lệch và tăng hệ số ổn định nền đắp lên trên 1,0.

3. Phân bố độ lún nền đất dưới tác dụng bệ phản áp: Mô phỏng cho thấy khi có bệ phản áp, độ lún tức thời và độ lún ổn định của nền đất giảm đáng kể so với trường hợp không có bệ phản áp. Độ lún giảm khoảng 15-20% tại mặt nền, giúp tăng tuổi thọ và độ bền công trình.

4. Ưu nhược điểm của bệ phản áp: Bệ phản áp có ưu điểm là thi công đơn giản, sử dụng vật liệu tại chỗ, tăng nhanh độ ổn định và rút ngắn thời gian cố kết nền đất yếu. Tuy nhiên, nhược điểm là chiếm diện tích đất lớn và không phù hợp với các loại đất than bùn loại III và bùn sét.

Thảo luận kết quả

Nguyên nhân chính của sự tăng tải trọng giới hạn là do bệ phản áp làm phân bố lại ứng suất trong nền đất, tăng áp lực nén đẳng hướng và giảm ứng suất lệch, từ đó hạn chế sự phát triển vùng biến dạng dẻo. Kết quả mô phỏng phù hợp với các nghiên cứu trước đây và lý thuyết cân bằng giới hạn, đồng thời khẳng định hiệu quả của bệ phản áp trong gia cố nền đất yếu.

So sánh với các phương pháp xử lý nền đất khác như cọc cát, cột đất gia cố, bệ phản áp có ưu thế về chi phí và thi công nhanh, phù hợp với điều kiện vật liệu và mặt bằng rộng tại các vùng đồng bằng. Tuy nhiên, việc lựa chọn kích thước bệ phản áp cần cân nhắc kỹ lưỡng để tránh lãng phí đất và chi phí không cần thiết.

Dữ liệu có thể được trình bày qua biểu đồ quan hệ giữa tải trọng giới hạn và cường độ tải trọng bệ phản áp, bảng tổng hợp hệ số ổn định nền đắp với các kích thước bệ phản áp khác nhau, và biểu đồ phân bố độ lún nền đất khi có và không có bệ phản áp.

Đề xuất và khuyến nghị

1. Thiết kế bệ phản áp với kích thước tối ưu: Áp dụng chiều cao bệ phản áp khoảng 1/3 đến 1/2 chiều cao nền đường đắp và chiều rộng bằng 2/3 đến 3/4 chiều dài mặt trượt nguy hiểm để đảm bảo hiệu quả ổn định và tiết kiệm diện tích đất. Thời gian thực hiện trong giai đoạn thiết kế công trình.

2. Sử dụng phần mềm mô phỏng số: Khuyến khích sử dụng phần mềm Geoslope hoặc tương đương để mô phỏng và kiểm tra trạng thái ứng xử của nền đất và bệ phản áp, giúp tối ưu hóa thiết kế và dự báo chính xác hơn. Chủ thể thực hiện là các đơn vị tư vấn thiết kế và nhà thầu thi công.

3. Ưu tiên sử dụng vật liệu địa phương: Khuyến khích tận dụng đất, đá tại chỗ để đắp bệ phản áp nhằm giảm chi phí vận chuyển và thi công, đồng thời giảm tác động môi trường. Thời gian áp dụng trong quá trình chuẩn bị thi công.

4. Kiểm soát chất lượng thi công và giám sát biến dạng nền: Thiết lập hệ thống giám sát độ lún và biến dạng nền trong quá trình thi công và khai thác để phát hiện sớm các hiện tượng mất ổn định, từ đó có biện pháp xử lý kịp thời. Chủ thể thực hiện là chủ đầu tư và đơn vị giám sát.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế công trình giao thông: Nắm bắt phương pháp tính toán và thiết kế bệ phản áp tối ưu, áp dụng vào các dự án xây dựng nền đường trên đất yếu nhằm nâng cao độ ổn định và tiết kiệm chi phí.

2. Nhà thầu thi công nền móng và đường bộ: Hiểu rõ quy trình thi công bệ phản áp, lựa chọn vật liệu phù hợp và kiểm soát chất lượng thi công để đảm bảo hiệu quả gia cố nền đất yếu.

3. Chuyên gia địa kỹ thuật và nghiên cứu khoa học: Tham khảo các lý thuyết, mô hình và kết quả mô phỏng để phát triển thêm các phương pháp gia cố nền đất mới, nâng cao tính ứng dụng trong thực tế.

4. Cơ quan quản lý và quy hoạch giao thông: Sử dụng kết quả nghiên cứu để xây dựng tiêu chuẩn, quy chuẩn kỹ thuật về xử lý nền đất yếu, góp phần nâng cao chất lượng và độ bền công trình giao thông.

Câu hỏi thường gặp

1. Bệ phản áp là gì và tác dụng chính của nó trong gia cố nền đất yếu?
   Bệ phản áp là khối đất đắp ở hai bên nền đường nhằm tăng tải trọng giới hạn và ổn định nền đất yếu. Nó giúp phân bố lại ứng suất, giảm biến dạng dẻo và độ lún, từ đó tăng độ bền và tuổi thọ công trình.

2. Kích thước bệ phản áp được xác định dựa trên những yếu tố nào?
   Kích thước bệ phản áp phụ thuộc vào chiều cao nền đường đắp, đặc tính cơ lý của đất yếu (lực dính, góc ma sát trong), phạm vi mặt trượt nguy hiểm và tải trọng an toàn của nền đất. Thông thường chiều cao bệ phản áp bằng 1/3 đến 1/2 chiều cao nền đắp, chiều rộng bằng 2/3 đến 3/4 chiều dài mặt trượt.

3. Phần mềm Geoslope được sử dụng như thế nào trong nghiên cứu này?
   Geoslope là phần mềm mô phỏng phần tử hữu hạn giúp phân tích sự phân bố ứng suất, biến dạng và độ lún của nền đất dưới tác dụng tải trọng nền đường và bệ phản áp. Nó hỗ trợ kiểm tra hiệu quả thiết kế và dự báo trạng thái ổn định của nền đất.

4. Ưu và nhược điểm của bệ phản áp so với các biện pháp gia cố khác?
   Ưu điểm: thi công đơn giản, sử dụng vật liệu tại chỗ, tăng nhanh độ ổn định, chi phí thấp. Nhược điểm: chiếm diện tích đất lớn, không phù hợp với đất than bùn loại III và bùn sét, có thể phát sinh độ lún phụ.

5. Làm thế nào để kiểm soát chất lượng thi công bệ phản áp?
   Cần giám sát chặt chẽ quá trình đắp đất, đảm bảo độ chặt và chiều cao theo thiết kế, đồng thời theo dõi biến dạng và độ lún nền trong suốt quá trình thi công và khai thác để phát hiện và xử lý kịp thời các hiện tượng bất thường.

Kết luận

• Bệ phản áp là giải pháp hiệu quả để tăng tải trọng giới hạn và ổn định nền đường đắp trên đất yếu, đặc biệt tại các vùng đồng bằng sông Cửu Long.
• Kích thước bệ phản áp tối ưu cho nền đường đắp cao 3,0 m là chiều cao khoảng 1,2 m và chiều rộng khoảng 7,0 m, giúp giảm thiểu vùng biến dạng dẻo và độ lún nền.
• Phần mềm Geoslope hỗ trợ mô phỏng chính xác trạng thái ứng xử của nền đất và bệ phản áp, góp phần tối ưu thiết kế và dự báo hiệu quả công trình.
• Ưu điểm của bệ phản áp là thi công đơn giản, sử dụng vật liệu tại chỗ, nhưng cần lưu ý diện tích chiếm đất và không phù hợp với một số loại đất đặc thù.
• Đề xuất áp dụng thiết kế bệ phản áp theo kích thước tối ưu, sử dụng phần mềm mô phỏng và giám sát chất lượng thi công để nâng cao hiệu quả và độ bền công trình.

Next steps: Áp dụng kết quả nghiên cứu vào thiết kế các dự án nền đường mới, mở rộng nghiên cứu về biện pháp thi công và ứng dụng bệ phản áp trong các điều kiện đất yếu khác.

Call to action: Các kỹ sư, nhà nghiên cứu và đơn vị thi công nên tích cực áp dụng và phát triển giải pháp bệ phản áp nhằm nâng cao chất lượng công trình giao thông trên nền đất yếu.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VỀ BỆ PHẢN ÁP. Nền đường đắp Nền đường nói chung là một công trình bằng đất, có tác dụng khắc phục địa hình tự nhiên nhằm tạo nên một dải đủ rộng dọc theo tuyến đường có các tiêu chuẩn về bình đồ, trắc dọc, trắc ngang và làm cơ sở cho áo đường. Nền đường gồm có loại nền đường đào, nền đường đắp và nền đường nửa đào nửa đắp. Về cơ bản, cấu tạo trắc ngang của nền đường đắp như hình 1.

Trắc ngang của nền đường đắp (1 - nền đất tự nhiên; 2 - nền đường đắp) Trong hình 1.1 ký hiệu: B và H là chiều rộng và chiều cao nền đắp; 1/m là độ dốc ta luy nền đắp. Hiện nay, bề rộng nền đường ô tô được thiết kế B 6,0 m [6]; thông thường độ dốc ta luy đắp được chọn 1/1,5. Chiều cao nền đường đắp tối thiểu phải từ 1,2 ÷ 1,5 m kể từ chỗ tiếp xúc với đất yếu [1]. Các hướng dẫn và yêu cầu thiết kế, thi công nền đường ô tô ở Việt Nam trong tiêu chuẩn: Đường ô tô - Yêu cầu thiết kế - TCVN 4054:2005 và các tài liệu khác [2], [3].

Nói chung nền đường cần đảm bảo các yêu cầu sau: - Nền đường phải đảm bảo ổn định toàn khối, tức là không để xảy ra các hiện tượng: trượt lở mái ta luy; trượt trồi lún sụp nền đắp trên nền đất yếu… - Nền đường phải đảm bảo có một cường độ nhất định và đảm bảo ổn định về cường độ. Theo [4], [5], cho thấy trong -4- quá trình xây dựng và sử dụng, nền đường có thể bị phá hoại, không đạt được các yêu cầu trên với nhiều nguyên nhân khác nhau. Nền đất yếu 1. Khái niệm đất yếu Theo [6], [7], [8], thì đất yếu là các loại đất có thể có các nguồn gốc khác nhau (khoáng vật hoặc hữu cơ) và điều kiện hình thành khác nhau (trầm tích ven biển, vịnh biển, đầm hồ, đồng bằng tam giác châu thổ hoặc hình thành do đất tại chỗ ở những vùng đầm lầy có mực nước ngầm cao, có nước tích đọng thường xuyên…) nhưng đều có các đặc trưng dưới đây: - Cường độ chống cắt nhỏ và thường tăng lên theo độ sâu; - Biến dạng nhiều (lún nhiều) khi chịu tác dụng của tải trọng ngoài và biến dạng tuỳ thuộc thời gian chất tải; - Tính thấm nước kém (hệ số thấm nhỏ) và thay đổi theo sự biến dạng của đất yếu; - Hệ số rỗng lớn; - Đất ở trạng thái bão hoà hoặc gần bão hoà nước.

Theo [1] thì ở nước ta định nghĩa đất yếu như sau: - Loại có nguồn gốc khoáng vật, thường là sét hoặc á sét trầm tích, hàm lượng hữu cơ có thể tới 10 ÷ 12%. Ở trạng thái tự nhiên, độ ẩm gần bằng hoặc cao hơn giới hạn chảy, hệ số rỗng lớn (sét thì e  1,5, á sét thì e  1), lực dính đơn vị theo kết quả cắt nhanh không thoát nước Cu < 15 kPa, góc ma sát trong = 0 ÷ 10o, hoặc theo kết quả thí nghiệm cắt cánh hiện trường cu < 35 kPa. Ngoài ra, còn có đất yếu dưới dạng bùn cát, bùn cát mịn (hệ số rỗng e > 1, độ bão hòa G > 0,8). - Loại có nguồn gốc hữu cơ, thường gọi là đất đầm lầy than bùn, hàm lượng hữu cơ chiếm tới 20 ÷ 80%.

Nói chung, khái niệm đất yếu được hiểu giống nhau ở các nước [8]. Nền đất yếu ở Việt Nam Theo [5], cho thấy Việt Nam có diện tích không nhỏ thành tạo đất yếu, đặc biệt là các vùng đồng bằng alluvi của sông Hồng, sông Cửu Long và đồng bằng ven biển miền Trung. Đất yếu thường gặp là các loại đất sét mềm, bùn và than bùn. Ngoài ra ở một số vùng còn gặp loại đất có ở nhiều tính chất của loại đất lún sập như đất ba -5- zan ở Tây Nguyên, và thỉnh thoảng còn gặp các vỉa cát chảy là những loại đất yếu có các đặc trưng riêng biệt.

Thực tế của những năm xây dựng các công trình cho thấy móng của nhiều công trình công nghiệp, dân dụng, giao thông, thuỷ lợi… đặt trên nền đất yếu. Hiện tượng mất ổn định của nền đường đắp trên đất yếu Ổn định của đất là tương quan giữa độ bền, khả năng chịu tải của đất đối với các lực và các đặc trưng gây phá hoại trong đất do tải trọng bản thân của đất và tải trọng ngoài gây ra. Ổn định tổng thể của nền đường và nền đất yếu dưới nền đường có thể bị mất nếu các điểm phân tố mất ổn định đã xảy ra trong một vùng đáng kể [5]. Xét theo điều kiện ổn định của nền đất yếu dưới nền đường đắp có thể nêu lên hai trường hợp mất ổn định thường gặp sau: - Mất ổn định theo dạng phình trồi: đây là trường hợp nền đường chưa bị xé rách nhưng bị võng xuống và đẩy đất yếu phình lên hai bên chân ta luy, như hình 1.

Với trường hợp này vùng phá hoại (chứa các điểm mất ổn định) trong nền đất yếu đã xuất hiện nhưng chưa đạt tới mức có thể gây ra một mặt trượt liên lục xé rách nền đất yếu và nền đường. Các dạng mất ổn định của nền đường đắp trên nền đất yếu (a - dạng phình trồi; b - dạng trượt trồi) - Mất ổn định theo dạng trượt trồi: trong trường hợp này đã xảy ra một mặt trượt liên tục làm xé rách nền đường và đẩy đất yếu trượt trồi lên phía chân ta luy, -6- như hình 1. Vùng phá hoại trong nền đất yếu đã vượt quá mức giới hạn tương ứng cho ổn định tổng thể của nền đường trên đất yếu. Nguy cơ mất ổn định càng lớn khi đất yếu phân bố ngay trên bề mặt thoáng và dễ xảy ra trong và ngay sau quá trình đắp nền đường (khi đất yếu chưa kịp cố kết) [8], [9].

Các tiêu chuẩn trên thế giới đều đưa ra yêu cầu đầu tiên khi xây dựng nền đắp trên đất yếu là không được để xảy ra mất ổn định. Vì đất yếu có độ bền thường nhỏ hơn nhiều so với đất đắp nền đường, nên khi đánh giá mức độ ổn định tổng thể của nền đường trên đất yếu người ta thường dựa vào sức chịu tải - tải trọng giới hạn của nền đất yếu dưới tác dụng của tải trọng nền đường đắp [5]. Tải trọng của nền đường đắp tác dụng lên nền đất tự nhiên. Người ta thường tách riêng phần móng đặt trên nền đất tự nhiên để xem xét và gọi ứng suất tiếp xúc hay ứng suất đáy móng là tải trọng trực tiếp tác dụng lên nền đất.

Đối với nền đất tự nhiên chịu tác dụng tải trọng nền đường đắp, thì tải trọng nền đường đắp được xem là tải trọng móng mềm [2], [10], [11], [12]. Trị số áp lực tại mỗi điểm trên mặt thoáng chính bằng trọng lượng cột đất ở trên đó. Do nền đường đắp thường có chiều dài lớn hơn rất nhiều so với chiều rộng và nền đất tự nhiên là bán không gian vô hạn, cho nên có thể xét bài toán phẳng để nghiên cứu. Khi đó tải trọng nền đường đắp tác dụng lên nền đất, như hình 1.1 là tải trọng thẳng đứng (ứng suất đáy nền đường đắp) phân bố có dạng hình thang, tức là hình dạng mặt cắt của nền đường.

Trạng thái ứng suất và tải trọng giới hạn của nền đất 1. Cân bằng đàn hồi và cân bằng dẻo 1. Đất là vật liệu đàn - dẻo lý tưởng. - Để làm cơ sở cho sự phân tích ổn định của khối đất, đất được giả thiết có quan hệ giữa ứng suất và biến dạng như hình 1.3 sau: Khi chịu tải, quan hệ ứng suất  và biến dạng  là tuyến tính trong phạm vi Oa và khi ứng suất đạt đến trị số ứng với điểm a thì đường quan hệ ứng suất - biến dạng song song với trục biến dạng (đường ab).

Vật liệu có đặc tính như vậy được gọi là vật thể đàn - dẻo lý tưởng: giai đoạn đầu là đàn hồi và sau là chảy dẻo (biến dạng dẻo). Mô hình đàn - dẻo lý tưởng Sự cân bằng của đất ứng xử trong giai đoạn đàn hồi gọi là sự cân bằng đàn hồi (cân bằng bền). Sự cân bằng với trạng thái ứng suất biến dạng ứng với điểm a (hoặc đoạn ab) trong hình là sự cân bằng dẻo (cân bằng giới hạn). - Theo thuyết bền Mohr – Coulomb đối với đất nêu lên rằng: “cường độ chống cắt của đất tăng tuyến tính với ứng suất pháp và đất tại một nơi nào đó trong khối đất sẽ bị phá hoại nếu vòng tròn Mohr tại nơi ấy tiếp xúc với đường Coulomb của đất”.

Vòng tròn Mohr tiếp xúc với đường Coulomb được quy ước gọi là vòng tròn Mohr giới hạn. Một điểm nào đó ở trong nền đất ở trạng thái cân bằng bền thì:    s  tg   c (1.1) Trong đó: ,  - các thành phần ứng suất tiếp và ứng suất pháp trên mặt đang xét; s - cường độ chống cắt của đất; c, - lực dính đơn vị và góc ma sát trong của đất. Ở trạng thái cân bằng giới hạn thì:    s  tg  c (1.2) Như vậy, đất nền là đủ sức chịu tải thì các ứng suất phát sinh trong nền đất dưới tác dụng của tải trọng phải thỏa mãn được điều kiện bền Mohr – Coulomb như sau: -8- f k     tg  c  0 (1.3) với: f(k) - gọi là giá trị bền, giá trị này không thể lớn hơn 0, bởi vì khi f(k) = 0 thì điểm ở trong đất đã bắt đầu mất ổn định. Tuy vậy, theo thì điều kiện bền Mohr - Coulomb phù hợp với đất cát.

Với đất sét, điều kiện này áp dụng cũng tương đối phù hợp, nhưng phải xem xét ảnh hưởng của áp lực nước lỗ rỗng, mà áp lực này lại là một hàm của thời gian, vì vậy cường độ chống cắt cũng là một hàm của thời gian. - Theo lý thuyết đàn hồi, khi đất ứng xử trong giai đoạn đàn hồi, trạng thái ứng suất tại một điểm nào đó trong khối đất (bài toán phẳng) được đặc trưng bằng ba thành phần ứng suất x, z, xz theo các phương trong hệ trục x0z, hình 1. Các thành phần ứng suất phải thoả mãn hai điều kiện: điều kiện cân bằng tĩnh và điều kiện liên tục. Ứng suất tác dụng trên phân tố đất Từ điều kiện cân bằng tĩnh ta có:   z  xz  z  x      x   xz  0 (1.4)  x z trong đó:  - trọng lượng thể tích của đất.
