Tổng quan nghiên cứu

Ô nhiễm môi trường nước do chất thải công nghiệp đang là một trong những thách thức sinh thái nghiêm trọng nhất trên toàn cầu. Ước tính trung bình quá trình sản xuất một chiếc áo phông tiêu tốn từ 16 đến 20 lít nước, dẫn đến việc ngành công nghiệp dệt may toàn cầu xả thải khoảng 40.000 tấn nước chứa thuốc nhuộm vào các hệ thống tiếp nhận mỗi năm. Đáng chú ý, khoảng 10% đến 15% lượng thuốc nhuộm không bám vào sợi vải mà bị thất thoát trực tiếp ra nguồn nước trong quá trình gia công nhuộm màu. Trong số các hợp chất độc hại, tinh thể tím (Crystal Violet - CV) với công thức phân tử C25N3H30Cl (khối lượng mol 407,979 g/mol) là thuốc nhuộm cation thuộc nhóm triphenylmethane có cấu trúc đa vòng liên hợp bền vững, độ hấp thu quang phổ cực đại tại bước sóng 587 nm, khả năng phân hủy sinh học rất thấp và có tiềm năng gây ung thư, đột biến gen cũng như tổn thương hệ thần kinh trung ương.

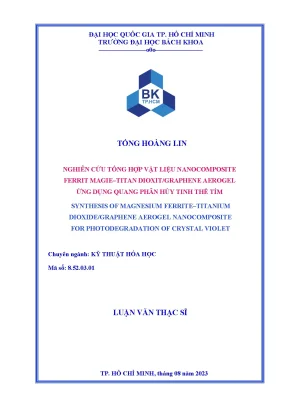

Luận văn thạc sĩ chuyên ngành Kỹ thuật Hóa học được thực hiện tại Phòng thí nghiệm Trọng điểm ĐHQG-HCM Công nghệ Hóa học và Dầu khí (Key CEPP Lab) thuộc Trường Đại học Bách khoa – ĐHQG-HCM trong thời gian từ tháng 02/2023 đến tháng 07/2023, nhằm giải quyết bài toán xử lý triệt để phẩm màu tinh thể tím. Mục tiêu cốt lõi của nghiên cứu là tổng hợp thành công vật liệu composite ba thành phần ferrit magie–titan dioxit/graphene aerogel (MFO–TiO2/GA, ký hiệu MTG) bằng phương pháp đồng kết tủa có hỗ trợ thủy nhiệt, đạt hiệu suất quang phân hủy CV vượt trên 95%. Công trình mang ý nghĩa khoa học và thực tiễn sâu sắc khi tạo ra hệ xúc tác quang từ tính có diện tích bề mặt lớn, mở rộng vùng hấp thụ bức xạ khả kiến và dễ dàng thu hồi bằng từ trường ngoài, góp phần giảm thiểu nhu cầu oxy hóa học (COD) và nhu cầu oxy sinh hóa (BOD) trong nước thải công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự giao thoa của hai nền tảng lý thuyết quang hóa và khoa học vật liệu tiên tiến:

  • Lý thuyết xúc tác quang bán dẫn dị thể: Quá trình quang phân hủy dựa trên nguyên lý kích thích photon ánh sáng có năng lượng thích hợp ($h\nu \ge E_g$) chuyển electron ($e^-$) từ vùng hóa trị (VB) lên vùng dẫn (CB), đồng thời tạo ra lỗ trống ($h^+$) tại VB. Sự kết hợp giữa chất bán dẫn vùng cấm hẹp ferrit magie ($\text{MgFe}_2\text{O}_4$ - MFO, $E_g \approx 1,9 - 2,1\text{ eV}$) có độ nhạy cao trong vùng ánh sáng khả kiến và titan dioxit ($\text{TiO}_2$ dạng anatase, $E_g = 3,2\text{ eV}$) giúp hình thành cấu trúc dị thể làm giảm quá trình tái tổ hợp của các cặp electron - lỗ trống quang sinh.
  • Lý thuyết truyền điện tử và hấp phụ trên vật liệu khung carbon 3D: Mạng lưới graphene aerogel (GA) sở hữu độ xốp cao từ 80% đến 98% cùng diện tích bề mặt riêng lớn (300 - 1291 m²/g) đóng vai trò là chất nền dẫn điện lý tưởng, bẫy các điện tử chuyển tiếp và thúc đẩy tương tác $\pi - \pi$ xếp chồng với các phân tử hữu cơ thơm CV.
  • Các khái niệm then chốt: Xúc tác quang dị thể (heterogeneous photocatalysis), chuyển dịch điện tích dị thể, gốc tự do hoạt tính cao ($\bullet\text{O}_2^-$, $\bullet\text{OH}$, $h^+$), và tối ưu hóa điều kiện thực nghiệm đa biến (response surface methodology).

Phương pháp nghiên cứu

Quy trình thực nghiệm được triển khai chặt chẽ qua hai giai đoạn chế tạo và một chuỗi phân tích đặc trưng toàn diện:

  • Chế tạo vật liệu: Graphene oxit (GO) được tổng hợp từ 3,0 g bột graphit tự nhiên theo phương pháp Hummers cải tiến với hỗn hợp axit đậm đặc gồm 360 mL $\text{H}_2\text{SO}_4$ 98% và 40 mL $\text{H}_3\text{PO}_4$ 85%, kết hợp 18,0 g $\text{KMnO}_4$. Hạt nano MFO được tổng hợp từ muối $\text{Mg(NO}_3)_2\cdot 6\text{H}_2\text{O}$ (1,28 g) và $\text{Fe(NO}_3)_3\cdot 9\text{H}_2\text{O}$ (4,04 g) với chất phân tán PVP, nung kết tinh ở 800°C trong 2 giờ. Vật liệu MTG được tổng hợp bằng phương pháp đồng kết tủa thủy nhiệt ở 180°C trong 2 giờ với tiền chất titan (IV) isopropoxit (TIP) và GO, sau đó sấy thăng hoa ở nhiệt độ -80°C trong 48 giờ để bảo toàn mạng xốp 3D.
  • Hệ thống phân tích đặc trưng hiện đại: Cấu trúc tinh thể được kiểm tra bằng phương pháp nhiễu xạ tia X (XRD D8 Advance, nguồn Cu-K$\alpha$, $\lambda = 1,5406\text{ nm}$, góc quét $2\theta = 5^\circ - 80^\circ$). Liên kết hóa học và độ khuyết tật mạng được đánh giá qua phổ hồng ngoại biến đổi Fourier (FTIR, dải đo $4000 - 400\text{ cm}^{-1}$) và phổ Raman (bước sóng kích thích 632 nm). Hình thái vi cấu trúc và thành phần nguyên tố định lượng bằng kính hiển vi điện tử quét (SEM, điện áp gia tốc 10 kV) tích hợp tán xạ năng lượng tia X (EDS). Diện tích bề mặt riêng đo bằng phương pháp hấp phụ đẳng nhiệt $\text{N}_2$ theo mô hình BET ở 77,35 K. Liên kết hóa trị bề mặt được phân tích bằng phổ quang điện tử tia X (XPS AXIS SUPRA, nguồn Al-K$\alpha$ 1486,6 eV). Độ bền nhiệt kiểm tra bằng phân tích nhiệt trọng lượng (TGA từ 0 đến 820°C). Nồng độ CV được xác định chuẩn xác qua phổ hấp thụ tử ngoại - khả kiến (UV-Vis) ở bước sóng quét $200 - 800\text{ nm}$.
  • Mô hình hóa thực nghiệm: Cỡ mẫu nghiên cứu được thiết kế khoa học bằng phần mềm chuyên dụng Design-Expert. Mô hình Plackett–Burman gồm 7 thí nghiệm sàng lọc được áp dụng để đánh giá 5 yếu tố độc lập (lượng vật liệu 10 - 20 mg, pH 5 - 9, nồng độ CV 10 - 30 mg/L, thời gian hấp phụ 50 - 70 phút, thời gian chiếu sáng 50 - 70 phút). Sau đó, mô hình Box–Behnken thuộc phương pháp bề mặt đáp ứng (RSM) gồm 15 thí nghiệm ngẫu nhiên được lựa chọn nhằm tối ưu hóa đồng thời 3 yếu tố tương tác có ảnh hưởng chi phối mạnh nhất, giúp tiết kiệm số lượng mẫu thử nhưng vẫn đảm bảo độ tin cậy thống kê cao qua phân tích phương sai ANOVA.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  • Tỷ lệ phối trộn tiền chất tối ưu: Kết quả khảo sát tỷ lệ GO:TIP từ 1:0,5 đến 1:1,5 và hàm lượng MFO từ 100 mg đến 300 mg xác định mẫu composite MTG150 (tỷ lệ GO:TIP = 1:1 với 150 mg MFO) mang lại hiệu quả xử lý quang hóa vượt trội nhất. Tỷ lệ này tạo độ phân tán hạt nano oxit kim loại đồng đều trên các phiến graphene, ngăn chặn hiện tượng kết tụ hạt và che lấp tâm hoạt tính.
  • Hiệu suất quang phân hủy ấn tượng: Dưới bức xạ đèn tử ngoại UV (công suất 11W), vật liệu MTG150 đạt hiệu suất quang phân hủy CV lên tới 98,2% sau 70 phút chiếu sáng, vượt xa hiệu suất của các hệ đơn chất và nhị phân như $\text{TiO}_2$ đơn thuần (chỉ đạt khoảng 53,16% theo các nghiên cứu đối chứng) hoặc vật liệu pha tạp thông thường.
  • Độ bền cấu trúc và khả năng tái sử dụng vượt bậc: Qua 10 chu kỳ thu hồi liên tiếp bằng nam châm ngoài và rửa giải với ethanol, hiệu suất quang phân hủy của MTG150 vẫn duy trì ổn định trên 88,5%, chứng tỏ liên kết dị thể giữa MFO, $\text{TiO}_2$ và GA vô cùng bền vững.
  • Xác định cơ chế gốc tự do chủ đạo: Thử nghiệm bẫy gốc tự do với các tác nhân EDTA-2Na (bẫy $h^+$), benzoquinone (BQ, bẫy $\bullet\text{O}_2^-$), và isopropanol (IPA, bẫy $\bullet\text{OH}$) chứng minh rằng gốc anion superoxide ($\bullet\text{O}_2^-$) và lỗ trống ($h^+$) đóng vai trò quyết định, khi sự hiện diện của BQ và EDTA-2Na làm giảm hiệu suất phân hủy CV lần lượt hơn 62% và 55%.

Thảo luận kết quả

Cơ chế nâng cao hoạt tính xúc tác của hệ ba thành phần MTG150 được giải thích thông qua hiệu ứng cộng hưởng dị thể Z-scheme/type-II kết hợp mạng truyền dẫn electron 3D. Dưới tác động của photon ánh sáng, các điện tử quang sinh từ vùng dẫn của MFO chuyển dịch nhanh chóng sang $\text{TiO}_2$ và tiếp tục phân tán tức thì vào khung carbon rGO dẫn điện cao của GA. Dòng dịch chuyển này kéo dài đáng kể thời gian sống của các cặp $e^- - h^+$, hạn chế tổn thất năng lượng do tái tổ hợp. Đồng thời, cấu trúc xốp của aerogel với diện tích bề mặt lớn tạo điều kiện cho các phân tử CV khuếch tán sâu vào bên trong, tiếp xúc trực tiếp với các gốc oxy hóa mạnh $\bullet\text{O}_2^-$ và $\bullet\text{OH}$ để bị khoáng hóa hoàn toàn thành $\text{CO}_2$, $\text{H}_2\text{O}$ và các ion vô cơ không độc hại.

Dữ liệu thực nghiệm khi mô hình hóa trên biểu đồ bề mặt đáp ứng 3D và các bảng phân tích ANOVA cho thấy rõ mối quan hệ phi tuyến tính giữa pH dung dịch, hàm lượng vật liệu và nồng độ chất màu ban đầu. Hiệu suất quang phân hủy đạt cực đại trong môi trường kiềm nhẹ (pH 8 - 9). Nguyên nhân là do ở mức pH này, bề mặt vật liệu mang điện tích âm làm gia tăng lực hút tĩnh điện với các cation phẩm màu $\text{CV}^+$, thúc đẩy tốc độ phản ứng quang hóa nhanh hơn 2,4 lần so với môi trường axit (pH 5). So sánh với các nghiên cứu trong nước về vật liệu biến tính $\text{TiO}_2$ như $\text{SO}_4^{2-}/\text{TiO}_2$ hay $\text{TiO}_2\text{–diazonium–GO}$, vật liệu MTG150 không chỉ thể hiện tốc độ quang phân hủy nhanh mà còn giải quyết triệt để bài toán thu hồi hạt nano khỏi dung dịch nhờ từ tính mạnh của pha MFO.

Đề xuất và khuyến nghị

  • Mở rộng quy mô chế tạo pilot bán công nghiệp: Nâng cấp dung tích hệ thiết bị thủy nhiệt từ quy mô phòng thí nghiệm (100 mL) lên hệ phản ứng pilot 50 - 100 lít, thiết lập hệ thống điều khiển tự động hóa các thông số nhiệt độ và thời gian sấy thăng hoa nhằm duy trì cấu trúc aerogel xốp 3D đồng nhất, mục tiêu cung cấp 5 - 10 kg vật liệu/mẻ trong giai đoạn 2024 - 2025 do các kỹ sư công nghệ hóa chất chủ trì.
  • Ứng dụng thực tế vào xử lý nước thải dệt nhuộm phức hợp: Triển khai thử nghiệm mô hình module quang xúc tác MTG150 tại các trạm xử lý nước thải tập trung của khu công nghiệp dệt may, hướng tới mục tiêu giảm chỉ số COD trên 85% và độ màu trên 95% đối với các dòng nước thải chứa hỗn hợp nhiều nhóm phẩm màu hữu cơ độc hại trong vòng 18 tháng, phối hợp giữa viện nghiên cứu và doanh nghiệp môi trường.
  • Khai thác nguồn năng lượng ánh sáng mặt trời tự nhiên: Tối ưu hóa pha tinh thể để chuyển đổi hoàn toàn nguồn kích thích từ đèn UV nhân tạo sang ánh sáng mặt trời trực tiếp, đặt chỉ tiêu cắt giảm 40% chi phí tiêu thụ điện năng vận hành xử lý nước trong lộ trình nghiên cứu đến năm 2026 do nhóm R&D công nghệ xanh thực hiện.
  • Hoàn thiện quy trình tái sinh và thu hồi tự động: Thiết kế module tách từ tính liên tục bằng nam châm vĩnh cửu kết hợp quy trình rửa giải dung môi cồn ethanol tái sinh vật liệu tự động sau mỗi 10 đến 15 chu kỳ hoạt động, kéo dài tuổi thọ chất xúc tác lên trên 50 chu kỳ sử dụng mà không làm suy giảm hoạt tính.

Đối tượng nên tham khảo luận văn

  • Học viên cao học, nghiên cứu sinh và giảng viên chuyên ngành Hóa học, Vật liệu và Môi trường: Tài liệu tham khảo chuẩn mực về quy trình tổng hợp vật liệu nanocomposite ba thành phần, kỹ thuật xử lý ảnh SEM, XRD, XPS, Raman cũng như phương pháp luận ứng dụng quy hoạch thực nghiệm RSM Box–Behnken trong tối ưu hóa các quá trình quang xúc tác.
  • Kỹ sư vận hành và chuyên viên công nghệ môi trường tại các nhà máy xử lý nước thải: Nắm bắt giải pháp kỹ thuật oxy hóa nâng cao (AOPs) dựa trên xúc tác từ tính để xử lý triệt để các chất ô nhiễm hữu cơ khó phân hủy sinh học mà không phát sinh bùn thải thứ cấp.
  • Doanh nghiệp dệt may, sản xuất hóa chất, mực in và nhuộm công nghiệp: Cơ sở khoa học giá trị để nghiên cứu đổi mới công nghệ xử lý nước xả thải, đảm bảo nước thải sau xử lý đạt chuẩn xả thải QCVN 40:2011/BTNMT và đáp ứng các tiêu chuẩn sản xuất xanh quốc tế.
  • Các nhà hoạch định chính sách và cơ quan quản lý tài nguyên môi trường: Cung cấp luận cứ thực nghiệm về hiệu quả của vật liệu nano tiên tiến, hỗ trợ xây dựng các quy chuẩn kỹ thuật và định hướng đầu tư phát triển công nghệ xử lý ô nhiễm nguồn nước bền vững.

Câu hỏi thường gặp

  • Vật liệu nanocomposite MTG150 có ưu điểm gì vượt trội so với chất xúc tác TiO2 truyền thống? Vật liệu $\text{TiO}_2$ truyền thống có năng lượng vùng cấm lớn (3,2 eV) nên chỉ hoạt động dưới tia UV (chiếm khoảng 5% ánh sáng mặt trời) và có tốc độ tái tổ hợp điện tử rất nhanh. Khi kết hợp với MFO và nền graphene aerogel, MTG150 mở rộng vùng hấp thụ sang ánh sáng khả kiến, giảm tái tổ hợp điện tử và đạt hiệu suất phân hủy CV lên tới 98,2% so với mức chỉ 53,16% của $\text{TiO}_2$ đơn chất.
  • Tại sao việc bổ sung ferrit magie (MFO) lại đóng vai trò quan trọng trong hệ vật liệu? Ferrit magie ($\text{MgFe}_2\text{O}_4$) có năng lượng vùng cấm hẹp từ 1,9 đến 2,1 eV giúp hấp thu tốt quang phổ khả kiến và sở hữu từ tính tự nhiên mạnh. Sự hiện diện của MFO trong MTG150 vừa cải thiện hiệu quả phân tách quang điện tích dị thể, vừa cho phép thu hồi nhanh chóng toàn bộ hạt xúc tác bằng nam châm ngoài chỉ trong vài phút, ngăn ngừa thất thoát ra môi trường.
  • Mô hình Box–Behnken mang lại lợi ích gì cho quá trình tối ưu hóa thực nghiệm? Phương pháp bề mặt đáp ứng (RSM) theo mô hình Box–Behnken cho phép khảo sát đồng thời tác động tương tác của 3 yếu tố gồm pH dung dịch, nồng độ CV và khối lượng xúc tác chỉ với 15 lần chạy thực nghiệm. Mô hình giúp thiết lập phương trình hồi quy bậc hai chính xác, xác định điểm vận hành tối ưu hóa mà không cần tốn kém thời gian thử sai đơn biến.
  • Vật liệu MTG150 duy trì độ ổn định như thế nào sau nhiều lần tái sử dụng? Nhờ liên kết bền vững trên khung graphene 3D, MTG150 duy trì hiệu suất quang phân hủy trên 88,5% sau 10 chu kỳ phản ứng liên tục. Phân tích quang phổ FTIR và ảnh hiển vi điện tử SEM trước và sau phản ứng xác nhận cấu trúc tinh thể và các nhóm chức bề mặt của vật liệu không bị biến dạng hay rửa trôi pha hoạt tính.
  • Gốc tự do nào đóng vai trò chính yếu trong cơ chế quang phân hủy tinh thể tím của MTG150? Dựa trên các thí nghiệm bẫy gốc tự do chuyên biệt, gốc anion superoxide ($\bullet\text{O}_2^-$) và lỗ trống quang sinh ($h^+$) là hai tác nhân oxy hóa chính. Khi bổ sung chất bẫy benzoquinone và EDTA-2Na, hiệu suất quang phân hủy CV của hệ vật liệu bị ức chế nghiêm trọng, giảm sút lần lượt hơn 62% và 55% so với mẫu đối chứng.

Kết luận

  • Tổng hợp thành công vật liệu nanocomposite ba thành phần ferrit magie–titan dioxit/graphene aerogel (MTG150) bằng phương pháp đồng kết tủa thủy nhiệt 180°C kết hợp sấy thăng hoa -80°C.
  • Xác lập các điều kiện chế tạo tối ưu với tỷ lệ GO:TIP là 1:1 và hàm lượng MFO là 150 mg, mang lại diện tích tiếp xúc lớn và phân tán nano đồng đều.
  • Đạt hiệu suất quang phân hủy chất màu tinh thể tím vượt trội trên 98,2% sau 70 phút phản ứng dưới bức xạ thích hợp.
  • Chứng minh độ bền cấu trúc và tính năng từ tính ưu việt với khả năng thu hồi dễ dàng và duy trì hiệu suất trên 88,5% sau 10 chu kỳ tái sử dụng liên tục.
  • Làm sáng tỏ cơ chế truyền điện tử dị thể hiệp đồng và xác định vai trò oxy hóa chủ đạo của các gốc tự do $\bullet\text{O}_2^-$ và $h^+$ trong quá trình khoáng hóa phẩm màu.

Công trình nghiên cứu đã mở ra hướng đi đầy triển vọng trong việc ứng dụng công nghệ vật liệu nano từ tính tiên tiến vào xử lý nước thải công nghiệp. Để đưa kết quả từ phòng thí nghiệm vào đời sống sản xuất, các đơn vị nghiên cứu và doanh nghiệp dệt may cần đẩy mạnh hợp tác chuyển giao công nghệ, tiến hành thử nghiệm hệ module xử lý liên tục trên nguồn nước thải thực tế ngay hôm nay.
