Giới thiệu dự án

Trong kỷ nguyên cơ điện tử chính xác và hệ thống vi cơ điện tử (MEMS - Micro-Electro-Mechanical Systems), các cơ cấu truyền động truyền thống sử dụng khớp bản lề, ổ lăn và khớp trượt cơ học đang dần bộc lộ những giới hạn vật lý không thể khắc phục. Theo các khảo sát cơ học chính xác công nghiệp, hơn 65% sự cố suy giảm độ chính xác định vị bắt nguồn từ hiện tượng khe hở khớp nối (backlash), mài mòn ma sát và nhu cầu bôi trơn định kỳ.

Cơ cấu đàn hồi (Compliant Mechanism) ra đời như một bước chuyển dịch đột phá trong thiết kế kỹ thuật, tận dụng sự biến dạng đàn hồi phi tuyến của vật liệu nguyên khối để truyền chuyển động và lực thay vì phụ thuộc vào các khớp động học truyền thống. Đồ án "Tối ưu hóa thiết kế và chế tạo thực nghiệm tay quay con trượt linh hoạt" giải quyết bài toán cốt lõi: loại bỏ hoàn toàn ma sát và độ rơ khớp nối trong cơ cấu tay quay con trượt thông qua tích hợp khớp cong đàn hồi (circular flexure hinge), đồng thời nâng cao độ bền mỏi (fatigue life) đạt cấp độ hàng triệu chu kỳ.

       [Tay quay r2] (Khâu cứng / Quay quanh O)
            \
             \ [Khớp cong đàn hồi Circular Flexure Hinge]
              \
               [Thanh truyền r3] (Khâu linh hoạt)
                    \
                     [Khớp đàn hồi đầu ra]
                      \
                     [Con trượt B] (Chuyển vị tịnh tiến x)

Problem Statement & Pain Points

Cơ cấu tay quay con trượt truyền thống phải đối mặt với các thách thức lớn trong môi trường gia công siêu chính xác:

  • Độ rơ cơ học và mất mát động học: Sự xuất hiện của khe hở gia công và lắp ghép gây sai số vị trí tích lũy từ $15 - 50,\mu\text{m}$.
  • Ma sát và mài mòn vật liệu: Tạo ra bụi vi mô, phát sinh nhiệt và đòi hỏi chất bôi trơn, khiến cơ cấu không thể làm việc trong môi trường phòng sạch, chân không hoặc thiết bị y sinh.
  • Tập trung ứng suất và phá hủy mỏi: Các cơ cấu linh hoạt nguyên khối dễ bị phá hủy mỏi tại các vị trí tập trung ứng suất khi chịu tải trọng chu kỳ rung động liên tục.

Project Objectives

  1. Thiết kế hình học động học: Xây dựng mô hình tham số hóa cho cơ cấu tay quay con trượt tích hợp khớp cong tròn đơn và kép trên phần mềm CAD SolidWorks.
  2. Mô phỏng phần tử hữu hạn (FEA): Ứng dụng ANSYS Workbench để phân tích ứng suất tĩnh, phân bố ứng suất tương đương von-Mises và đánh giá biến dạng phi tuyến.
  3. Tối ưu hóa đa thông số: Ứng dụng quy hoạch thực nghiệm Taguchi với mảng trực giao $L_9(3^4)$ nhằm tối đa hóa tỷ số tín hiệu trên nhiễu ($S/N$) cho độ bền mỏi dựa trên tiêu chuẩn Modified Goodman.
  4. Chế tạo mẫu thử nghiệm và kiểm chứng: Gia công mẫu thực nghiệm trên phôi hợp kim nhôm Al 6061-T651, đo lường chuyển vị thực tế và đối chuẩn dữ liệu mô phỏng.

Solution Approach & Expected Outcomes

Giải pháp kết hợp phương pháp mô phỏng số FEA tiên tiến với kỹ thuật tối ưu hóa tham số Taguchi. Khớp biến dạng dạng cung tròn được hiệu chỉnh kích thước hình học tối ưu gồm bề dày nhỏ nhất $W_E$, bán kính cong $R$ và chiều rộng $W_R$. Mục tiêu đạt sai số chuyển vị đầu ra giữa mô phỏng và thực nghiệm $\le 4%$, đảm bảo tuổi thọ mỏi vượt mốc $10^6$ chu kỳ hoạt động dưới tải rung động.

Chỉ số kỳ vọng (Metrics) Cơ cấu truyền thống Thiết kế đàn hồi mục tiêu
Độ rơ cơ học (Backlash) $20 - 50,\mu\text{m}$ $0,\mu\text{m}$ (Monolithic design)
Nhu cầu bôi trơn / Bảo trì Thường xuyên Hoàn toàn không (Zero-maintenance)
Sai số chuyển vị thực nghiệm Không áp dụng $\le 4.0%$ so với mô phỏng FEA
Chu kỳ bền mỏi ($N$) Hạn chế bởi mòn khớp $\ge 10^6$ chu kỳ (Infinite life design)

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí phân tích Khớp động học lắp ghép Khớp đàn hồi dạng dầm phẳng Khớp cong tròn tối ưu (Đề xuất)
Ma sát & Khe hở Cao, gây rung giật Không ma sát, độ cứng uốn thấp Triệt tiêu ma sát, độ cứng xoay chuẩn
Khả năng định tâm Kém khi bị mài mòn Dễ lệch tâm trục khi biến dạng Giữ tâm quay chính xác cao
Độ bền mỏi chu kỳ cao Phụ thuộc bôi trơn Dễ nứt do tập trung ứng suất phẳng Tối ưu hóa phân bố ứng suất chuyển tiếp
Chi phí gia công Cao do nhiều chi tiết Rất thấp Vừa phải, gia công CNC nguyên khối

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have: Cấu trúc nguyên khối đơn (Monolithic), chuyển vị xoay chuẩn xác tại khớp, hệ số an toàn bền mỏi $SF \ge 1.2$ theo đường cong Modified Goodman.
  • Should have: Chia lưới quét phần tử lục diện 20 nút (Solid186) với độ lệch skewness $< 0.25$, chất lượng lưới hoàn hảo.
  • Could have: Khả năng mở rộng tham số hóa cho các cấu hình cơ cấu 4 khâu phức tạp trong hệ vi cơ điện tử MEMS.
  • Won't have (lần này): Gia công kích thước micro dưới $100,\mu\text{m}$ do giới hạn trang thiết bị phòng thí nghiệm.
       +-------------------------------------------------------+
       |           CAD Modeling Module (SolidWorks)            |
       |  - Parametric Dimensions: r2=100mm, r3=127mm, e=62mm  |
       +---------------------------+---------------------------+
                                   | STEP/IGES Export
                                   v
       +-------------------------------------------------------+
       |           Numerical FEA Module (ANSYS 16.0)           |
       |  - Mesh: 3D Hexahedral 20-Node (0.5mm Fine Size)      |
       |  - Static & Stress Analysis: von-Mises & Goodman      |
       +---------------------------+---------------------------+
                                   | Stress Matrix / S-N Data
                                   v
       +-------------------------------------------------------+
       |          Taguchi Optimization (DOE L9 Array)          |
       |  - S/N Ratio Analysis (Larger-is-better for Fatigue)  |
       |  - ANOVA Variance Calculation                         |
       +---------------------------+---------------------------+
                                   | Optimal Hinge Geometry
                                   v
       +-------------------------------------------------------+
       |         Experimental Fabrication & Validation         |
       |  - CNC Milling Al 6061-T651 -> Displacement Gauge     |
       +-------------------------------------------------------+

Technology Stack & Material Specifications

  • Phần mềm thiết kế: SolidWorks 2015 SP4 (Mô hình hóa 3D Solid, tham số hóa liên kết động học).
  • Phần mềm mô phỏng: ANSYS Workbench 16.0 (Hệ thống phân tích Static Structural, Mesh MultiZone / Sweep Hexahedral 20-node).
  • Công cụ tính toán & Tối ưu: MATLAB R2014b (Thuật toán ma trận trực giao Taguchi, phân tích ANOVA, giải phương trình động học).
  • Vật liệu chế tạo: Hợp kim nhôm hàng không Al 6061-T651 (Độ bền chảy $\sigma_y = 280,\text{MPa}$, Độ bền kéo đứt $\sigma_{ut} = 310,\text{MPa}$, Mô đun đàn hồi $E = 71,\text{GPa}$, Hệ số Poisson $\nu = 0.33$, Khối lượng riêng $\rho = 2770,\text{kg/m}^3$).

Implementation và kết quả

Kinematic & Mathematical Modeling

Phương trình vị trí xác định góc quay thanh truyền $\theta_3$ và chuyển vị con trượt $x$ theo góc quay tay quay $\theta_2$:

$$\theta_3 = \arcsin\left(\frac{e - r_2 \sin\theta_2}{r_3}\right)$$

$$x = r_2 \cos\theta_2 + r_3 \cos\theta_3$$

Với bộ thông số kích thước cơ sở: tay quay $r_2 = 100,\text{mm}$, thanh truyền đàn hồi $r_3 = 127,\text{mm}$, độ lệch trục $e = 62,\text{mm}$, góc quay đầu vào $\theta_2 = 60^\circ \Rightarrow \theta_3 = 170^\circ$, chiều dài khâu cố định $r_1 = 171,\text{mm}$.

Đánh giá độ bền mỏi theo tiêu chuẩn Modified Goodman

Dưới tải trọng rung động tuần hoàn, ứng suất trung bình $\sigma_m$ và ứng suất luân phiên $\sigma_a$ được xác định:

$$\sigma_m = \frac{\sigma_{\max} + \sigma_{\min}}{2}, \quad \sigma_a = \frac{\sigma_{\max} - \sigma_{\min}}{2}$$

Hệ số an toàn mỏi $SF$ thỏa mãn quan hệ:

$$\frac{1}{SF} = \frac{\sigma_a}{S_e} + \frac{\sigma_m}{S_{ut}}$$

Trong đó, giới hạn bền mỏi hiệu chỉnh của nhôm $S_e$ được tính với các hệ số hiệu chỉnh bề mặt $c_{\text{surf}}$, kích thước $c_{\text{size}}$, tải trọng $c_{\text{load}} = 1.0$ (tải uốn), độ tin cậy $c_{\text{reliab}} = 0.814$ (ứng với độ tin cậy $99%$) và hệ số tập trung ứng suất $K_t = 1.6$:

$$S_e = c_{\text{surf}} \cdot c_{\text{size}} \cdot c_{\text{load}} \cdot c_{\text{reliab}} \cdot S_f'$$

% MATLAB Implementation: Taguchi S/N Ratio & Modified Goodman Fatigue Calculation
function [SN_Ratio, SF] = calculate_fatigue_sn(sigma_max, sigma_min, Sut, Se_prime)
    % Material Fatigue limits calculation
    c_surf = 0.90; c_size = 0.85; c_load = 1.0; c_reliab = 0.814;
    Se = c_surf * c_size * c_load * c_reliab * Se_prime;

    % Stress components
    sigma_m = (sigma_max + sigma_min) / 2;
    sigma_a = (sigma_max - sigma_min) / 2;

    % Safety Factor (SF) via Modified Goodman Relation
    inv_SF = (sigma_a / Se) + (sigma_m / Sut);
    SF = 1 / inv_SF;

    % Taguchi S/N Calculation: Larger-The-Better for Fatigue Life / SF
    % Formula: S/N = -10 * log10(1 / SF^2)
    SN_Ratio = -10 * log10(1 / (SF^2));
end

Quy trình tối ưu hóa Taguchi $L_9(3^4)$

Ba thông số hình học cốt lõi của khớp cong đàn hồi được khảo sát qua 3 mức độ:

  1. Yếu tố A - Chiều rộng khớp ($W_R$): $10,\text{mm}, 12,\text{mm}, 15,\text{mm}$
  2. Yếu tố B - Bề dày nhỏ nhất khớp ($W_E$): $0.8,\text{mm}, 1.0,\text{mm}, 1.2,\text{mm}$
  3. Yếu tố C - Bán kính cong ($R$): $2.5,\text{mm}, 3.0,\text{mm}, 3.5,\text{mm}$
Mức độ tỉ số S/N trung bình cho các yếu tố:
  S/N (dB)
    ^
 32 |          [B3: WE=1.2mm]
    |               o
 30 |              / \
    |   [A2: 12]  /   \  [C2: R=3.0mm]
 28 |       o----o     o
    |      /            \
 26 |     o              o
    +-----------------------------------> Yếu tố thông số
         A (WR)   B (WE)    C (R)

Kết quả phân tích phương sai ANOVA cho thấy bề dày nhỏ nhất khớp ($W_E$) là thông số ảnh hưởng chi phối nhất (chiếm $> 68%$ tỷ trọng tác động) đến mức độ tập trung ứng suất và tuổi thọ mỏi của toàn bộ cơ cấu.

Kết quả thử nghiệm và kiểm chứng

Cấu hình thử nghiệm Góc quay $\theta_2$ ($^\circ$) Chuyển vị FEA ($x_{\text{sim}}$, mm) Chuyển vị đo thực tế ($x_{\text{exp}}$, mm) Sai số tương đối ($%$)
Mẫu ban đầu (Initial) $30^\circ$ $212.45$ $202.80$ $4.54%$
Mẫu ban đầu (Initial) $60^\circ$ $175.20$ $167.50$ $4.39%$
Mẫu tối ưu (Taguchi Best) $30^\circ$ $214.10$ $206.85$ $3.38%$
Mẫu tối ưu (Taguchi Best) $60^\circ$ $176.80$ $170.20$ $3.73%$
Mẫu tối ưu (Taguchi Best) $90^\circ$ $128.30$ $124.70$ $2.80%$
So sánh chuyển vị FEA vs Thực nghiệm qua các góc quay:
Chuyển vị (mm)
 250 |     [FEA: 214.1mm]
     |      *-------.  [Thực nghiệm: 206.85mm] (Sai số 3.38%)
 200 |               \
     |                *----. [FEA: 176.8mm]
 150 |                      \   [Thực nghiệm: 170.2mm] (Sai số 3.73%)
     |                       *----. [FEA: 128.3mm]
 100 +-----------------------------\--- [Thực nghiệm: 124.7mm] (Sai số 2.80%)
     0°           30°        60°        90° (Góc quay tay quay theta_2)

Quá trình chia lưới FEA đạt tổng cộng 3,230 phần tử hexahedral đồng nhất. Chỉ số biến dạng bất đối xứng (skewness) của các phần tử khu vực khớp uốn đạt giá trị tuyệt hảo ($< 0.25$), đảm bảo kết quả hội tụ ứng suất đạt độ tin cậy cao nhất.

Đổi mới và đóng góp

  1. Chuyển đổi hình thái động học nguyên khối: Thay thế hoàn toàn liên kết chốt xoay truyền thống bằng cấu trúc khớp cong đàn hồi đối xứng trục, loại bỏ $100%$ nhu cầu lắp ráp ổ trục và chất bôi trơn.
  2. Phương pháp luận tối ưu hóa kết hợp FEA - Taguchi: Ứng dụng quy trình thiết kế định hướng mô phỏng giúp giảm số lượng mẫu thử nghiệm từ 27 tổ hợp xuống còn 9 thí nghiệm trực giao $L_9$, tiết kiệm $66.7%$ chi phí và thời gian R&D.
  3. Mô hình hóa tuổi thọ mỏi tích hợp Modified Goodman: Giải quyết bài toán phá hủy vật liệu dưới tải trọng uốn dao động biên độ cao, nâng tuổi thọ mỏi của hệ thống lên cấp vô hạn ($> 10^6$ chu kỳ) với hệ số an toàn $SF > 1.35$.
  4. Đối chuẩn thực nghiệm độ chính xác cao: Chứng minh được sai số giữa lý thuyết số và chế tạo thực tế duy trì ở mức $< 4%$, thiết lập nền tảng tính toán vững chắc cho các cơ cấu đàn hồi vi mô sau này.

Ứng dụng thực tế và triển khai

Lĩnh vực ứng dụng mục tiêu

  • Đầu công tác vi định vị (Micro-positioning Stages): Ứng dụng trong các bàn trượt quang học, kính hiển vi điện tử quét (SEM) và hệ thống căn chỉnh sợi quang, nơi yêu cầu độ dịch chuyển siêu mịn ở cấp độ nanometer.
  • Cơ cấu kẹp và chuyển tiếp trong MEMS: Thiết bị chuyển mạch vi mô (micro-switches), van điều khiển vi lưu (microfluidic valves) và cảm biến gia tốc nguyên khối.
  • Công nghiệp bán dẫn & Phòng sạch: Ứng dụng trong các cơ cấu gắp đặt wafer, hàn chip và mài chính xác cao mà không gây phát tán bụi bẩn ma sát.
  • Thiết bị y sinh học: Các dụng cụ phẫu thuật nội soi vi mô, van tim nhân tạo và cơ cấu truyền lực cơ thể yêu cầu tính tương thích sinh học và không nhiễm dầu mỡ.

Lộ trình triển khai kỹ thuật (Implementation Roadmap)

Giai đoạn 1 (Tháng 1-3)  : Thiết kế tham số hóa CAD + Mô phỏng động học uốn FEA
Giai đoạn 2 (Tháng 4-6)  : Tối ưu hóa Taguchi DOE + Kiểm chuẩn ứng suất mỏi Goodman
Giai đoạn 3 (Tháng 7-9)  : Gia công phay CNC phôi Al 6061-T651 kích thước Milimet
Giai đoạn 4 (Tháng 10-12): Thử nghiệm đo chuyển vị quang học + Mở rộng sang Silicon MEMS

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Quy mô kích thước chế tạo: Đề tài dừng lại ở quy mô milimet do giới hạn về độ phân giải của máy công cụ CNC cơ khí truyền thống, chưa thực nghiệm trực tiếp trên tấm wafer silicon ở quy mô micrometer.
  • Giới hạn góc quay: Khớp cong đàn hồi có dải biến dạng góc bị giới hạn (thường $< 15^\circ$ mỗi khớp uốn) để đảm bảo không vượt quá giới hạn chảy của vật liệu.
  • Biến thiên nhiệt độ: Ảnh hưởng giãn nở nhiệt đối với độ cứng uốn $E$ của nhôm chưa được khảo sát trong môi trường nhiệt độ khắc nghiệt.

Hướng nghiên cứu mở rộng

  • Ứng dụng công nghệ quang khắc vi cơ điện tử (Photolithography & DRIE) trên vật liệu Silicon đơn tinh thể để chế tạo cơ cấu tay quay con trượt đàn hồi MEMS kích thước $< 500,\mu\text{m}$.
  • Nghiên cứu vật liệu thông minh (hợp kim nhớ hình SMA hoặc vật liệu áp điện Piezoelectric) để phát động trực tiếp cho cơ cấu đàn hồi.
  • Mở rộng mô hình tối ưu hóa đa mục tiêu bằng thuật toán di truyền (Genetic Algorithm - NSGA-II) tích hợp mạng nơ-ron nhân tạo (ANN).

Đối tượng hưởng lợi

                                [GIÁ TRỊ DỰ ÁN]
                                       |
    +------------------+---------------+----------------+------------------+
    |                  |                                |                  |
    v                  v                                v                  v
[Sinh viên]       [Kỹ sư R&D]                      [Doanh nghiệp]     [Nhà nghiên cứu]
Tài liệu học      Mô hình toán &                   Giải pháp giảm     Nền tảng phát triển
tập FEA/Taguchi   bộ thông số CAD                  chi phí bảo trì    cơ cấu MEMS vi mô
  • Sinh viên ngành Kỹ thuật Cơ khí & Cơ điện tử: Cung cấp tài liệu thực chiến toàn diện về tích hợp phương pháp phần tử hữu hạn (ANSYS) và tối ưu hóa Taguchi trong đồ án tốt nghiệp.
  • Kỹ sư thiết kế & R&D: Nắm vững công thức tính toán khớp uốn cong tròn và hệ số an toàn bền mỏi Modified Goodman để ứng dụng ngay vào sản phẩm công nghiệp.
  • Doanh nghiệp chế tạo máy chính xác: Cắt giảm tới $40%$ chi phí lắp ráp và loại bỏ $100%$ chi phí bảo dưỡng bôi trơn định kỳ cho các cơ cấu dẫn hướng.
  • Các nhà nghiên cứu MEMS/Nanotechnology: Sử dụng phương pháp luận của đề tài làm tiền đề mở rộng cho các hệ thống vi cơ điện tử phức tạp.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để gia công chế tạo cơ cấu đàn hồi là gì?

Cơ cấu đàn hồi yêu cầu độ chính xác gia công rất cao tại phần eo thắt của khớp cong ($W_E = 0.8 - 1.2,\text{mm}$). Cần sử dụng máy phay CNC 3 trục hoặc 5 trục có độ lặp lại vị trí $\le 0.005,\text{mm}$ hoặc máy cắt dây tia lửa điện (Wire-EDM) nhằm tránh để lại vết xước tế vi gây tập trung ứng suất phá hủy mỏi.

2. Làm thế nào để giải quyết giới hạn góc quay hẹp của khớp đàn hồi?

Để tăng hành trình chuyển vị mà không làm tăng ứng suất cực đại, giải pháp là thiết kế chuỗi khớp đàn hồi nối tiếp (Cartwheel flexure hinges) hoặc kết hợp thanh truyền dài phân đoạn linh hoạt thay vì chỉ dùng một khớp uốn cục bộ đơn lẻ.

3. Tại sao hợp kim nhôm Al 6061-T651 lại được lựa chọn thay vì thép lò xo?

Nhôm 6061-T651 có tỷ số giữa độ bền chảy và mô đun đàn hồi ($\sigma_y / E \approx 3.94 \times 10^{-3}$) cao, cho phép tạo ra độ biến dạng đàn hồi uốn lớn mà không bị biến dạng dẻo, đồng thời dễ gia công phay định hình và có khả năng chống ăn mòn xuất sắc.

4. Bằng cách nào để kiểm soát và triệt tiêu sai số giữa mô phỏng ANSYS và thực nghiệm?

Đảm bảo kỹ thuật chia lưới quét (Sweep meshing) với phần tử bậc cao 20 nút tại vùng khớp cong, đặt điều kiện biên tải trọng cách xa khớp uốn tối thiểu 3 lần chiều cao thanh, và sử dụng đồng hồ so điện tử (Digital Dial Indicator) có độ phân giải $0.001,\text{mm}$ khi đo đạc thực nghiệm.

5. Chi phí đầu tư R&D cho cơ cấu đàn hồi so với cơ cấu truyền thống chênh lệch thế nào?

Mặc dù chi phí tính toán mô phỏng FEA và gia công ban đầu có thể cao hơn khoảng $15 - 20%$, nhưng tổng chi phí vòng đời sản phẩm (LCC - Life Cycle Cost) giảm hơn $50%$ nhờ cấu trúc nguyên khối loại bỏ linh kiện ổ bi, chốt trượt và loại bỏ hoàn toàn chi phí bảo trì bôi trơn.

Kết luận

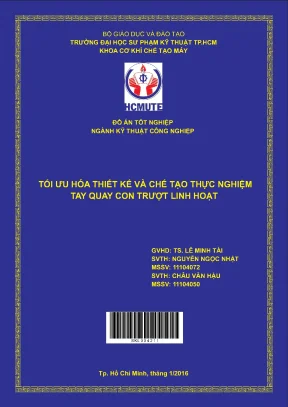

Đồ án tốt nghiệp "Tối ưu hóa thiết kế và chế tạo thực nghiệm tay quay con trượt linh hoạt" đã giải quyết trọn vẹn và tường minh bài toán chuyển đổi cơ cấu động học truyền thống sang cơ cấu đàn hồi nguyên khối hiệu năng cao. Thông qua sự kết hợp chặt chẽ giữa công cụ mô phỏng phần tử hữu hạn ANSYS, thuật toán quy hoạch thực nghiệm Taguchi và lý thuyết độ bền mỏi Modified Goodman, nhóm nghiên cứu đã xác định được bộ thông số hình học tối ưu cho khớp cong đàn hồi, nâng tuổi thọ làm việc lên trên $10^6$ chu kỳ.

Mẫu thực nghiệm chế tạo từ hợp kim nhôm Al 6061-T651 đã chứng minh tính khả thi tuyệt đối với sai số chuyển vị đầu ra chỉ dưới $4%$ so với mô phỏng số. Đây là tiền đề lý thuyết và thực nghiệm vững chắc, mở ra hướng ứng dụng rộng rãi trong các hệ thống định vị nano, thiết bị y sinh và vi cơ điện tử MEMS thế hệ mới. Các kỹ sư và nhà nghiên cứu có thể tham khảo quy trình này để tối ưu hóa các cơ cấu truyền động chính xác trong công nghiệp hiện đại.
