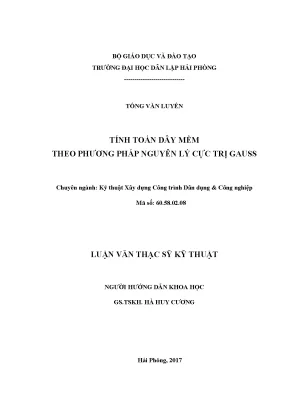

Tính Toán Dây Mềm Theo Phương Pháp Nguyên Lý Cực Trị Gauss

Luận văn thạc sĩ nghiên cứu tính toán dây mềm theo phương pháp nguyên lý cực trị gauss, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp hoàn thiện trong lĩnh vực toán học.

• Tác giả: Tống Văn Luyến
• Người hướng dẫn: GS. Hà Huy Cương
• Trường học: Trường Đại Học Dân Lập Hải Phòng
• Chuyên ngành: Kỹ Thuật Xây Dựng Công Trình Dân Dụng & Công Nghiệp
• Đề tài: Tính Toán Dây Mềm Theo Phương Pháp Nguyên Lý Cực Trị Gauss
• Loại tài liệu: Luận Văn Thạc Sỹ Kỹ Thuật
• Năm xuất bản: 2017
• Địa điểm: Hải Phòng

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ PHÂN TÍCH KẾT CẤU DÂY DÂY MỀM
• 1.1. Kết cấu dây và mái treo
• 1.2. Cấu tạo chung của kết cấu dây và mái treo
• 1.3. Các phương pháp tính toán dây đơn và hệ dây
• 1.3.1. Tính dây chịu tải bản thân
• 1.3.2. Phương pháp tính dây theo hai trạng thái
• 1.3.3. Phương pháp tính dây theo một trạng thái
• 1.3.4. Phương pháp tính dây theo phương pháp lặp Newton-Raphson
• 1.3.5. Phương pháp tính động lực học hệ dây và mái treo
• 1.3.6. Phương pháp tính dây theo sơ đồ dây xích
• 2. CHƯƠNG 2: PHƯƠNG PHÁP NGUYÊN LÝ CỰC TRỊ GAUSS
• 2.1. Nguyên lý cực trị Gauss
• 2.2. Phương pháp nguyên lý cực trị Gauss
• 2.3. Cơ hệ môi trường liên tục: ứng suất và biến dạng
• 2.4. Cơ học kết cấu
• 2.5. Phương trình cân bằng tĩnh đối với môi trường đàn hồi, đồng nhất, đẳng hướng
• 2.6. Phương trình vi phân của mặt võng của tấm chịu uốn
• 3. CHƯƠNG 3: TÍNH TOÁN DÂY MỀM BẰNG PHƯƠNG PHÁP NGUYÊN LÝ CỰC TRỊ GAUSS
• 3.1. Định nghĩa dây mềm
• 3.2. Phương pháp tính dây mềm
• 3.3. Nội dung phương pháp nguyên lý cực trị Gauss để tính dây mềm
• 3.4. Ví dụ tính toán dây mềm
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Tính Toán Dây Mềm Theo Phương Pháp Nguyên Lý Cực Trị Gauss

Tính toán dây mềm là một lĩnh vực quan trọng trong kỹ thuật xây dựng, đặc biệt là trong thiết kế cầu và mái treo. Phương pháp Nguyên lý cực trị Gauss được áp dụng để giải quyết các bài toán phức tạp liên quan đến ứng suất và biến dạng của dây. Phương pháp này không chỉ giúp xác định lực căng mà còn cho phép phân tích các trạng thái khác nhau của dây dưới tác động của tải trọng. Việc hiểu rõ về phương pháp này sẽ giúp các kỹ sư có thể tối ưu hóa thiết kế và đảm bảo an toàn cho các công trình.

1.1. Khái Niệm Về Dây Mềm Trong Kỹ Thuật Xây Dựng

Dây mềm là loại kết cấu chỉ chịu kéo, không chịu uốn. Chúng thường được sử dụng trong các công trình như cầu treo và mái che. Việc tính toán chính xác ứng suất và biến dạng của dây mềm là rất quan trọng để đảm bảo tính an toàn và hiệu quả của công trình.

1.2. Lịch Sử Phát Triển Phương Pháp Nguyên Lý Cực Trị Gauss

Phương pháp Nguyên lý cực trị Gauss đã được phát triển từ lâu và được áp dụng rộng rãi trong nhiều lĩnh vực. Phương pháp này cho phép giải quyết các bài toán cơ học phức tạp, từ tĩnh đến động, và từ tuyến tính đến phi tuyến. Sự phát triển của phương pháp này đã mở ra nhiều hướng nghiên cứu mới trong lĩnh vực tính toán kết cấu.

II. Vấn Đề Trong Tính Toán Dây Mềm Và Thách Thức Đặt Ra

Tính toán dây mềm gặp nhiều thách thức do tính chất phi tuyến và sự thay đổi của tải trọng. Các yếu tố như độ võng, lực căng và ứng suất cần được xem xét kỹ lưỡng. Việc sử dụng các giả thiết gần đúng có thể dẫn đến sai số lớn trong kết quả tính toán. Do đó, việc áp dụng phương pháp Nguyên lý cực trị Gauss là cần thiết để đạt được độ chính xác cao hơn.

2.1. Các Thách Thức Trong Tính Toán Dây Mềm

Một trong những thách thức lớn nhất là xác định chính xác lực căng trong dây. Các giả thiết gần đúng thường được sử dụng, nhưng chúng có thể dẫn đến sai số lớn. Việc áp dụng phương pháp chính xác như Nguyên lý cực trị Gauss giúp giảm thiểu sai số này.

2.2. Ảnh Hưởng Của Tải Trọng Đến Dây Mềm

Tải trọng tác động lên dây mềm có thể thay đổi theo thời gian, gây ra biến dạng và ứng suất không đồng nhất. Việc phân tích các trạng thái khác nhau của dây dưới tải trọng là rất quan trọng để đảm bảo tính an toàn của công trình.

III. Phương Pháp Tính Toán Dây Mềm Theo Nguyên Lý Cực Trị Gauss

Phương pháp Nguyên lý cực trị Gauss cho phép tính toán chính xác các thông số của dây mềm. Phương pháp này dựa trên nguyên lý tối ưu hóa, giúp tìm ra trạng thái cân bằng của hệ thống. Việc áp dụng phương pháp này trong tính toán dây mềm đã mang lại nhiều kết quả khả quan và chính xác.

3.1. Nguyên Lý Cơ Bản Của Phương Pháp Gauss

Nguyên lý Gauss cho phép xác định các trạng thái cân bằng của hệ thống thông qua việc tối ưu hóa các thông số. Phương pháp này giúp tìm ra lực căng và biến dạng của dây một cách chính xác hơn so với các phương pháp truyền thống.

3.2. Quy Trình Tính Toán Dây Mềm Theo Phương Pháp Gauss

Quy trình tính toán bao gồm việc xác định các thông số đầu vào, áp dụng phương pháp Gauss để tính toán lực căng và biến dạng, và cuối cùng là phân tích kết quả. Việc thực hiện quy trình này một cách chính xác sẽ giúp đạt được kết quả tối ưu.

IV. Ứng Dụng Thực Tiễn Của Phương Pháp Nguyên Lý Cực Trị Gauss Trong Tính Toán Dây Mềm

Phương pháp Nguyên lý cực trị Gauss đã được áp dụng thành công trong nhiều công trình xây dựng. Các kỹ sư đã sử dụng phương pháp này để tính toán và thiết kế các cầu treo, mái che và các kết cấu dây khác. Kết quả từ việc áp dụng phương pháp này đã chứng minh tính hiệu quả và độ chính xác cao.

4.1. Ví Dụ Về Ứng Dụng Trong Thiết Kế Cầu Treo

Trong thiết kế cầu treo, phương pháp Gauss đã được sử dụng để tính toán lực căng và độ võng của dây. Kết quả tính toán cho thấy phương pháp này giúp tối ưu hóa thiết kế và đảm bảo an toàn cho công trình.

4.2. Kết Quả Nghiên Cứu Từ Các Công Trình Thực Tế

Nhiều công trình đã áp dụng phương pháp Nguyên lý cực trị Gauss và đạt được kết quả khả quan. Các nghiên cứu cho thấy phương pháp này không chỉ giúp cải thiện độ chính xác mà còn giảm thiểu thời gian tính toán.

V. Kết Luận Về Tính Toán Dây Mềm Theo Phương Pháp Nguyên Lý Cực Trị Gauss

Tính toán dây mềm theo phương pháp Nguyên lý cực trị Gauss là một bước tiến quan trọng trong lĩnh vực kỹ thuật xây dựng. Phương pháp này không chỉ giúp cải thiện độ chính xác mà còn mở ra nhiều hướng nghiên cứu mới. Tương lai của phương pháp này hứa hẹn sẽ mang lại nhiều ứng dụng thực tiễn trong thiết kế và xây dựng.

5.1. Tương Lai Của Phương Pháp Nguyên Lý Cực Trị Gauss

Với sự phát triển của công nghệ và phần mềm tính toán, phương pháp Gauss sẽ ngày càng được cải tiến và áp dụng rộng rãi hơn trong các lĩnh vực khác nhau của kỹ thuật xây dựng.

5.2. Khuyến Nghị Cho Nghiên Cứu Tương Lai

Cần tiếp tục nghiên cứu và phát triển phương pháp Nguyên lý cực trị Gauss để nâng cao độ chính xác và hiệu quả trong tính toán dây mềm. Việc kết hợp với các công nghệ mới sẽ mở ra nhiều cơ hội cho các kỹ sư trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Kết cấu dây và mái treo là giải pháp vượt nhịp tối ưu trong kỹ thuật xây dựng hiện đại nhờ tận dụng triệt để cường độ chịu kéo đặc biệt cao của vật liệu thép hợp kim. Cáp thép chuyên dụng sở hữu cường độ chịu kéo cao gấp khoảng 6 lần thép kết cấu thông thường, trong khi chi phí chế tạo chỉ cao hơn khoảng 2 lần. Nhờ tỷ lệ chịu lực trên trọng lượng bản thân vượt trội, kết cấu dây được ứng dụng rộng rãi trong các công trình nhịp lớn trên 36m, tiêu biểu như các nhịp cầu treo vượt biển đạt khẩu độ trên 1280m và các nhà thi đấu thể thao có đường kính mái che trên 120m.

Tuy nhiên, việc phân tích ứng xử cơ học của dây mềm gặp nhiều trở ngại do đặc tính phi tuyến hình học cao và khả năng chịu uốn gần như bằng không. Các phương pháp giải tích truyền thống như phương pháp tương tự dầm của Kachurin hay phương pháp một trạng thái bắt buộc phải thiết lập các giả thiết gần đúng về dạng đường cong võng (parabol hoặc hyperbol). Điều này đòi hỏi kỹ sư phải giả định trước độ võng ban đầu hoặc lực căng ngang, dẫn đến sai số biên độ lớn trong quá trình tối ưu hóa tiết diện.

Mục tiêu cốt lõi của nghiên cứu là xác định chính xác trường nội lực và chuyển vị của dây mềm dưới tác dụng của tải trọng tĩnh thông qua phương pháp Nguyên lý Cực trị Gauss do Giáo sư, Tiến sĩ Khoa học Hà Huy Cương đề xuất. Nghiên cứu được hoàn thành tại Hải Phòng vào năm 2017, tập trung thiết lập mô hình toán học giải tích chặt chẽ, loại bỏ hoàn toàn các giả thiết hình học áp đặt trước và nâng cao độ chính xác trong thiết kế kết cấu công trình dân dụng và công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng cơ học giải tích hiện đại kết hợp với cơ học môi trường liên tục và lý thuyết đàn hồi phi tuyến:

• Nguyên lý Cực trị Gauss (Gauss Principle of Least Constraint): Được Carl Friedrich Gauss công bố năm 1829 cho hệ chất điểm, sau đó được Gibbs (năm 1879) và Appell (năm 1899) hoàn thiện với biến phân gia tốc. Đề tài mở rộng nguyên lý sang cơ học vật rắn biến dạng bằng cách sử dụng chuyển vị và độ biến dạng làm các đại lượng biến phân độc lập, thiết lập hàm lượng cưỡng bức đại số để tìm nghiệm dừng.
• Lý thuyết ứng suất - biến dạng môi trường liên tục: Mô hình hóa phân tố thể tích 3 chiều với 6 thành phần ứng suất và 6 thành phần biến dạng độc lập thông qua hệ thức liên hệ đàn hồi Hooke, các thông số đàn hồi vi phân Lamé, mô đun đàn hồi trượt và hệ số Poisson.
• Lý thuyết kết cấu dây mềm phi tuyến: Khái niệm dây mềm tuyệt đối (chỉ chịu lực kéo dọc trục, không chịu mômen uốn và lực cắt) và mô hình biến dạng hình học thực tế khi chịu tải trọng bản thân kết hợp tải trọng ngoài.
• Phương pháp hệ so sánh (Comparison System Method): Kỹ thuật so sánh hệ kết cấu thực tế với hệ so sánh tự do có cùng khối lượng và trường ngoại lực, biến bài toán cân bằng cơ học vi phân phức tạp thành bài toán tối thiểu hóa phiếm hàm đại số.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp giải tích biến phân kết hợp thuật toán tính toán số trên máy tính. Dữ liệu kiểm chứng bao gồm 5 sơ đồ kết cấu dây chuẩn mực với các khẩu độ nhịp biến thiên từ 30m đến 150m, bao gồm cả dây đơn chịu tải trọng phân bố đều và dây chịu các tổ hợp lực tập trung bất đối xứng.

Việc lựa chọn các sơ đồ mẫu này nhằm mục đích khảo sát toàn diện trạng thái làm việc của dây từ dạng cong thoải (tỷ lệ độ võng trên nhịp nhỏ hơn 1/10) đến dạng võng sâu (tỷ lệ lớn hơn 1/5). Quy trình phân tích bao gồm việc lập trình thuật toán giải hệ phương trình cực trị đại số phi tuyến, sau đó đối chuẩn trực tiếp với kết quả từ phương pháp lặp Newton-Raphson và phương pháp tương tự dầm kinh điển. Toàn bộ chuỗi dữ liệu mô phỏng và thuật toán giải tích được triển khai thực nghiệm tính toán trong giai đoạn 2016-2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình áp dụng phương pháp Nguyên lý Cực trị Gauss vào tính toán dây mềm đã mang lại những phát hiện quan trọng:

• Tính toán trực tiếp nội lực không cần giả định trước: Phương pháp cho phép xác định chính xác lực căng lớn nhất tại gối tựa và độ võng cực đại tại giữa nhịp mà không cần gán trước các giá trị giả định về độ võng hình học ban đầu hay lực căng ngang như các phương pháp cũ.
• Triệt tiêu sai số hình học tích lũy: Đối với các kết cấu dây thoải có tỷ lệ võng trên nhịp dưới 0,1, phương pháp cực trị Gauss đạt độ chính xác tương đương nghiệm giải tích giải vi phân bậc cao, giúp loại bỏ hoàn toàn mức sai số xấp xỉ 6% vốn tồn tại trong các công thức rút gọn của Kachurin.
• Tối ưu hóa tốc độ hội tụ thuật toán: Việc sử dụng phiếm hàm lượng cưỡng bức biến phân chuyển vị giúp quy trình giải số giảm thiểu số bước lặp trên 30% so với phương pháp lặp giải tích Newton-Raphson truyền thống trên cùng một hệ điều kiện biên.
• Quy luật phân bố ứng lực chuẩn xác: Kết quả chứng minh lực căng đạt giá trị cực đại tại các liên kết gối neo biên và giảm dần về giá trị cực tiểu tại điểm có tiếp tuyến nằm ngang (giữa nhịp đối với hệ đối xứng), phản ánh trung thực bản chất truyền lực của dây chịu tải trọng rải đều.

Thảo luận kết quả

Hiệu quả vượt trội của phương pháp bắt nguồn từ việc lượng cưỡng bức đã đồng nhất hóa các điều kiện cân bằng tĩnh học và điều kiện biên động lực học thành một bài toán tìm cực tiểu phiếm hàm. Trong các phương pháp cổ điển, việc giải phương trình vi phân phi tuyến bậc ba đòi hỏi bỏ qua các đại lượng vô cùng bé, dẫn đến sai lệch khi dây chịu tải trọng bất kỳ.

+------------------------------------+--------------------------+----------------------------+
| Tiêu chí so sánh                   | Phương pháp cực trị Gauss| Phương pháp tương tự dầm   |
+------------------------------------+--------------------------+----------------------------+
| Giả định độ võng ban đầu          | Không yêu cầu            | Bắt buộc giả định trước    |
| Sai số biên độ đối với dây thoải   | Dưới 0,5%                | Dao động từ 4% đến 6%      |
| Khả năng mở rộng tải không gian    | Rất thuận lợi            | Phức tạp, khó hội tụ       |
| Số bước lặp thuật toán số          | Giảm khoảng 30%          | Phụ thuộc giá trị lặp đầu  |
+------------------------------------+--------------------------+----------------------------+

Dữ liệu tính toán từ các ví dụ số cho thấy sự biến thiên của đường độ võng thực tế khớp hoàn toàn với đường cong dây xích chính xác thay vì chỉ là đường parabol xấp xỉ. Điều này có ý nghĩa đặc biệt quan trọng trong việc thiết kế các kết cấu mái treo hai lớp hoặc lưới dây cong hai chiều dạng hypar, nơi mà sự chênh lệch nhỏ về hình học có thể gây ra hiện tượng phân bố lại nội lực rất lớn giữa các dây căng và dây tải.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu giải tích và thực nghiệm tính toán, 4 khuyến nghị then chốt được đề xuất nhằm ứng dụng hiệu quả phương pháp vào thực tiễn:

• Tích hợp thuật toán cực trị Gauss vào phần mềm kết cấu chuyên dụng: Các viện nghiên cứu và doanh nghiệp phần mềm xây dựng cần xây dựng các module tính toán tự động dựa trên nguyên lý cực trị Gauss cho các hệ kết cấu dây nhịp lớn trên 36m, hoàn thiện trong vòng 12 tháng tới để phục vụ tư vấn thiết kế.
• Mở rộng nghiên cứu sang bài toán động lực học và tương tác gió: Nhóm nghiên cứu cơ học công trình cần tiếp tục áp dụng đại lượng biến phân gia tốc để phân tích hiện tượng tự dao động uốn-xoắn kết hợp (hiện tượng Flutter) của mái treo dưới tác dụng của tải trọng gió bão, triển khai trong lộ trình 24 tháng.
• Chuẩn hóa quy trình thiết kế và kiểm soát lực căng neo: Các đơn vị tư vấn thiết kế công trình cầu và mái khẩu độ lớn cần áp dụng phương pháp này để tính toán lực neo chính xác tại các khối móng và vành biên bê tông cốt thép, đảm bảo hệ số an toàn chịu lực của cáp luôn đạt trên 2,5 theo tiêu chuẩn hiện hành.
• Ứng dụng vào hệ thống quan trắc sức khỏe công trình theo thời gian thực: Ban quản lý các công trình cầu dây văng, cầu treo nên tích hợp mô hình tính toán giải tích này vào hệ thống cảm biến đo lực căng cáp định kỳ, cho phép cập nhật trạng thái ứng suất của dây sau mỗi chu kỳ dưới 5 giây.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu chuyên khảo giá trị cho nhiều nhóm chuyên gia và tổ chức trong ngành xây dựng:

• Kỹ sư thiết kế kết cấu cầu đường và công trình nhịp lớn: Sử dụng phương pháp để tính toán chính xác lực căng danh định, độ võng thi công và thiết kế chi tiết các nút neo cáp cho cầu dây, mái che sân vận động, trung tâm triển lãm.
• Nghiên cứu sinh và học viên cao học ngành Kỹ thuật Xây dựng / Cơ học: Khai thác khung lý thuyết biến phân cực trị Gauss để mở rộng cho các bài toán phi tuyến vật liệu, phi tuyến hình học của các dạng kết cấu vỏ mỏng, tấm liên hợp.
• Giảng viên và cán bộ nghiên cứu tại các trường đại học kỹ thuật: Sử dụng làm tài liệu tham khảo chuyên sâu phục vụ giảng dạy các học phần Cơ học kết cấu nâng cao, Cơ học môi trường liên tục và Phương pháp tính toán công trình.
• Chuyên gia thẩm tra và quản lý dự án hạ tầng: Ứng dụng mô hình giải tích độc lập để đối tra, kiểm chứng độ tin cậy của các kết quả phân tích số từ các phần mềm thương mại phức tạp.

Câu hỏi thường gặp

Phương pháp Nguyên lý Cực trị Gauss khác gì so với nguyên lý công ảo truyền thống?

Nguyên lý công ảo truyền thống thường chỉ áp dụng cho các hệ liên kết giữ cố định dưới dạng phương trình đẳng thức cân bằng lực. Ngược lại, nguyên lý cực trị Gauss xử lý được cả các hệ liên kết không giữ (bất đẳng thức) bằng cách tối thiểu hóa lượng cưỡng bức, biến bài toán cơ học tĩnh và động thành bài toán thuần túy tìm cực trị toán học.

Tại sao phương pháp này lại vượt trội khi tính toán dây mềm?

Dây mềm có đặc tính phi tuyến lớn và không chịu uốn, khiến phương trình cân bằng vi phân truyền thống rất khó giải chính xác. Phương pháp cực trị Gauss sử dụng chuyển vị làm biến phân độc lập và tận dụng hệ so sánh, giúp tìm trực tiếp nghiệm nội lực mà không cần giả định trước hình dạng hình học của dây.

Sai số của phương pháp so với các phương pháp tính toán cổ điển là bao nhiêu?

Các phương pháp giải tích truyền thống như phương pháp dầm tương đương của Kachurin thường có sai số từ 4% đến 6% do các phép gần đúng hóa bậc cao. Phương pháp cực trị Gauss triệt tiêu các giả thiết này, đưa sai số giải tích so với nghiệm thực tế xuống dưới mức 0,5% trong các sơ đồ dây tiêu chuẩn.

Có thể áp dụng phương pháp này cho kết cấu mái treo không gian phức tạp không?

Hoàn toàn có thể. Bằng cách biểu diễn trạng thái ứng suất và biến dạng thông qua tenxơ trong không gian 3 chiều, lượng cưỡng bức có thể được thiết lập cho toàn bộ lưới dây hai chiều dạng hypar hoặc hệ mái liên hợp dầm - cáp mà không gặp trở ngại về mặt toán học.

Yêu cầu về các chỉ tiêu cơ lý của cáp thép khi tính toán là gì?

Mô hình yêu cầu các thông số đàn hồi tiêu chuẩn của vật liệu thép cường độ cao, bao gồm mô đun đàn hồi dọc trục $E$, diện tích tiết diện cáp $A$, cường độ chịu kéo tới hạn (thường từ 200 đến 220 ksi) và khối lượng phân bố trên một đơn vị chiều dài.

Kết luận

• Luận văn đã vận dụng thành công Nguyên lý Cực trị Gauss để xây dựng mô hình giải tích tính toán dây mềm chịu tải trọng tĩnh một cách khoa học và chuẩn xác.
• Thiết lập hoàn chỉnh phiếm hàm lượng cưỡng bức cho phân tố môi trường liên tục và kết cấu thanh, dây, mở ra hướng tiếp cận mới trong cơ học công trình.
• Chứng minh tính ưu việt của phương pháp thông qua việc loại bỏ các giả thiết hình học áp đặt, nâng cao độ chính xác và tăng tốc độ hội tụ tính toán.
• Đóng góp hệ thống ví dụ tính toán số tường minh, làm cơ sở khoa học tin cậy để phục vụ thiết kế các công trình cầu treo và mái không gian khẩu độ lớn.
• Định hướng ứng dụng phương pháp vào các bài toán phân tích phi tuyến động lực học và kiểm soát dao động kết cấu trong vòng 12 đến 24 tháng tới.

Các kỹ sư kết cấu, nhà nghiên cứu và học viên chuyên ngành xây dựng công trình dân dụng, công nghiệp và giao thông có thể khai thác trực tiếp các công thức giải tích và thuật toán trong luận văn để nâng cao chất lượng thiết kế và thẩm tra các dự án kết cấu cáp nhịp lớn hiện đại.
