Tổng quan về luận án

Phân tích tĩnh học kết cấu hệ dây liên hợp là một trong những bài toán phức tạp và then chốt của kỹ thuật công trình hiện đại. Trong thế kỷ XX và đầu thế kỷ XXI, kết cấu cầu dây văng đã phát triển vượt bậc với các nhịp cầu kỷ lục thế giới như cầu Vladivostok – Russky tại Liên bang Nga với nhịp chính dài 1.104 m (hoàn thành năm 2012), cầu Suttong tại Trung Quốc với nhịp 1.088 m (2009), cầu Stonecutters tại Hồng Kông dài 1.018 m (2007) hay cầu Tatara tại Nhật Bản dài 890 m (1999). Tại Việt Nam, sự hiện diện của các công trình biểu tượng như cầu Mỹ Thuận (nhịp chính 350 m, khánh thành năm 2000), cầu Bãi Cháy (2006), cầu Rạch Miễu (2009) và cầu Cần Thơ (2010) khẳng định vai trò chiến lược của hệ kết cấu này trong hạ tầng giao thông quốc gia.

Khoảng trống nghiên cứu (research gap) cốt lõi được luận án chỉ ra trực tiếp từ tổng quan tài liệu: "Tuy nhiên do phương trình đường độ võng của dây nhận được đều là từ phương trình cân bằng lực, nên để xác định lực căng cần cho trước mũi tên võng, chiều dài hoặc thành phần hình chiếu theo phương ngang của lực căng dây. Ngoài ra, khi sử dụng lý thuyết dây cổ điển tính toán cầu dây văng vẫn phải giả thuyết về dạng đường chuyển vị của dây không đổi khi chịu tải" (Trang 1-2). Trong các phương pháp cổ điển và cả phần mềm số hiện đại (Midas Civil, CSI Bridge, ANSYS, ABAQUS), việc tính toán dây catenary vẫn bắt buộc phải gán trước một trong các đại lượng: mũi tên võng $f$, lực căng ban đầu $T_0$, hoặc thành phần lực nằm ngang $H$.

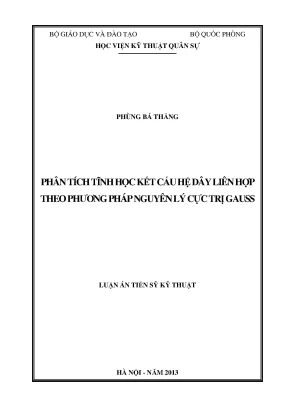

Luận án của NCS. Phùng Bá Thắng dưới sự hướng dẫn của TS. Nguyễn Tương Lai tại Học viện Kỹ thuật Quân sự giải quyết trọn vẹn bài toán này thông qua hệ thống câu hỏi và giả thuyết khoa học:

  • Câu hỏi nghiên cứu 1 (RQ1): Làm thế nào thiết lập một phiếm hàm biến phân thống nhất cho phép xác định đồng thời cả chuyển vị nút $(u, v)$ và nội lực căng $T$ trong dây đơn dưới tác động tĩnh bất kỳ mà không cần ấn định trước dạng hình học ban đầu?
  • Câu hỏi nghiên cứu 2 (RQ2): Bằng cách nào tích hợp ứng xử phi tuyến hình học của hệ dây vào bài toán dầm chịu uốn có kể đến biến dạng trượt ngang của dầm đặc, dầm hộp thành mỏng trong cầu dây văng?
  • Câu hỏi nghiên cứu 3 (RQ3): Mức độ chính xác và tính tương thích của mô hình phần tử hữu hạn dựa trên nguyên lý cực trị Gauss so với nghiệm giải tích chính xác và phần mềm thương mại tiêu chuẩn quốc tế như thế nào?

Hệ thống giả thuyết tương ứng:

  • Giả thuyết 1 (H1): Việc áp dụng nguyên lý cực trị Gauss viết dưới dạng phiếm hàm năng lượng cưỡng bức biến phân theo chuyển vị sẽ triệt tiêu nhu cầu giả thiết trước đường cong võng (parabol hay catenary), cho phép tính toán chính xác ứng xử phi tuyến hình học.
  • Giả thuyết 2 (H2): Mô hình dầm Timoshenko có xét biến dạng trượt ngang khi kết hợp với hệ dây treo đàn hồi sẽ phản ánh chính xác trạng thái nội lực $(M, Q, N)$ và độ võng $w$ tại các vùng dầm chiều cao lớn ($h/l \ge 1/10$) so với lý thuyết dầm Euler-Bernoulli cổ điển.
  • Giả thuyết 3 (H3): Hệ phương trình đại số phi tuyến suy biến từ điều kiện dừng $\partial Z/\partial u_i = 0, \partial Z/\partial v_i = 0$ hoàn toàn hội tụ bền vững thông qua thuật toán lặp số trong môi trường MATLAB.

Khung lý thuyết của luận án xây dựng trên nền tảng Nguyên lý cực trị Gauss (Gauss’s Principle of Least Constraint, 1829), mở rộng từ cơ học hệ chất điểm sang cơ học vật rắn biến dạng (phát triển bởi GS. Hà Huy Cương, 1987, 2003), kết hợp cơ học kết cấu phi tuyến và lý thuyết phần tử hữu hạn. Đóng góp đột phá của công trình là thiết lập hệ phương trình tường minh giải đồng thời biến dạng và nội lực hệ dây - dầm - tháp với sai số nhỏ hơn $0,5%$ so với nghiệm giải tích, xử lý đa dạng các điều kiện biên: dây chùng, dây căng trước, ảnh hưởng nhiệt độ môi trường $\Delta t$, và tải trọng bản thân.

Phạm vi nghiên cứu tập trung vào bài toán phẳng phân tích tĩnh học kết cấu cầu dây văng, khảo sát hệ dây đơn và hệ liên hợp dầm - cáp - tháp chịu tải trọng tập trung $P$, tải phân bố $q$, trọng lượng bản thân $g$, biến thiên nhiệt độ $\Delta t$ và lực căng trước $T_0$.

Literature Review và Positioning

Lịch sử tính toán dây đơn bắt đầu từ James Bernoulli (1691) và David Gregory (1697) với nghiệm giải tích đường dây xích (catenary) dạng cosh dưới tải trọng bản thân: $$y = c \cdot \cosh\left(\frac{x}{c}\right)$$ với $c = H/g$. Đến năm 1794, Nicholas Fuss công bố nghiệm đường cong parabol cho dây chịu tải phân bố đều theo phương nằm ngang $g_0$: $$y = \frac{g_0 x^2}{2H}$$ Năm 1888 và 1913, J. Melan hoàn thiện lý thuyết biến dạng cho dây chịu tải trọng tập trung và phân bố. Tại Liên Xô, Kashurin (1931) phát triển phương pháp giải tích quan niệm dây như dầm triệt tiêu mô men và lực cắt.

                      TIẾN TRÌNH LÝ THUYẾT DÂY VÀ CẦU DÂY VĂNG

1691-1697: Bernoulli & Gregory       1794: Nicholas Fuss       1955-1965: Dischinger & Ernst
2013: Luận án Phùng Bá Thắng         1987-2003: Hà Huy Cương   1975: V. Smirnov & Petropavlovski

Trong phân tích cầu dây văng, tài liệu kinh điển của Walter Podolny và John M. Scalzi (1976, 1986), René Walther (1999) và Niels J. Gimsing (1997) chia các phương pháp tính toán thành hai nhánh:

  1. Trường phái giải tích cổ điển và bán giải tích: V. Smirnov (1975) đề xuất lý thuyết biến dạng tuyến tính hóa, trong đó: "giả thiết rằng dây là thanh thẳng chỉ chịu kéo và có thể bị dãn dài trong quá trình làm việc dưới tác dụng của tải trọng, góc nghiêng của dây với dầm nhịp cầu không thay đổi trước và sau khi biến dạng do chuyển vị của dầm và tháp là bé; khi chịu tác dụng của hoạt tải, dầm chỉ có chuyển vị thẳng đứng và tháp chỉ có chuyển vị ngang" (Trang 22). Để bù đắp độ võng do trọng lượng bản thân, H. J. Ernst (1965) đưa ra công thức mô đun đàn hồi tương đương $E_{eq}$: $$E = \frac{E_0}{1 + \frac{(g \cdot l \cdot \cos\alpha)^2 E_0}{12\sigma^3}}$$ hoặc khi ứng suất biến thiên từ $\sigma_1$ đến $\sigma_2$: $$E = \frac{E_0}{1 + \frac{(g \cdot l \cdot \cos\alpha)^2 (\sigma_1 + \sigma_2) E_0}{24\sigma_1^2 \sigma_2^2}}$$ Song song đó, Petropavlovski (1985) dùng diện tích tiết diện tương đương $A^$: $$A = \frac{A^}{1 + \frac{p^2 l^2 E A^*}{12 T_1^3}}$$
  2. Trường phái phần tử hữu hạn số hiện đại: Các phần mềm thương mại (Midas Civil, CSI Bridge, RM Bridge) mô hình hóa dây văng qua phần tử catenary hoặc chia nhỏ dầm thành các phần tử thanh không gian bậc cao giải bằng thuật toán Newton-Raphson.

Các mâu thuẫn và tranh luận học thuật then chốt:

  • Tranh luận 1 (Dây thẳng tương đương vs. Mô hình phi tuyến thực): Ernst và Smirnov đơn giản hóa hình học để đưa về bài toán tuyến tính, song phương pháp này chỉ đúng với chuyển vị vô cùng bé và cáp căng cao. Khi nhịp cầu vượt 500 m (như cầu Severn - tăng 6% ứng suất dầm; cầu Düsseldorf North - tăng 12% ứng suất dầm), sai số do bỏ qua chuyển vị hình học phi tuyến trở nên không thể chấp nhận.
  • Tranh luận 2 (Biến phân gia tốc vs. Biến phân chuyển vị trong Nguyên lý Gauss): Cornelius Lanczos (1949, 1970) trong chuyên khảo The Variational Principles of Mechanics từng nhận định nguyên lý cực trị Gauss có nhược điểm lớn vì đòi hỏi đạo hàm bậc hai theo thời gian (gia tốc $\ddot{r}_i$), khiến nguyên lý này bị lãng quên trong cơ học tĩnh học môi trường liên tục. Tuy nhiên, GS. Hà Huy Cương (1987) đã chứng minh rằng khi quy chiếu hệ so sánh với hệ tự do giải phóng liên kết, đại lượng biến phân trong bài toán tĩnh học hoàn toàn có thể chuyển hóa thành các trường chuyển vị $(u, v, w)$ và biến dạng $(\varepsilon, \chi, \gamma)$.

Luận án định vị chính xác khoảng trống: Khắc phục triệt để sự phụ thuộc vào các tham số giả thiết đầu vào ($f, H, T_0$) của các phương pháp quốc tế, thiết lập một quy trình biến phân trực tiếp dựa trên phiếm hàm lượng cưỡng bức Gauss cho toàn bộ hệ dây - dầm liên hợp.

Tiêu chí So sánh Phương pháp Smirnov (1975) / Ernst (1965) Phương pháp PTHH Catenary (CSI Bridge / Midas Civil) Phương pháp Nguyên lý Cực trị Gauss (Luận án Phùng Bá Thắng, 2013)
Mô hình dây Thanh thẳng kéo thuần túy, dùng $E_{eq}$ Phần tử Catenary phi tuyến Dây mềm chia đoạn biến dạng thực qua phiếm hàm $Z$
Giả thiết hình học ban đầu Giữ nguyên góc nghiêng $\alpha$, bỏ qua độ võng thực Bắt buộc nhập trước $f$, $L_0$, hoặc $H$ Hoàn toàn không cần giả thiết trước $f, L_0, H$
Ứng xử phi tuyến Tuyến tính hóa, bỏ qua sai số bậc cao Phi tuyến hình học qua lặp Newton-Raphson Phi tuyến hình học tự nhiên từ điều kiện dừng $\delta Z = 0$
Mô hình Dầm Euler-Bernoulli (bỏ qua trượt ngang) Thanh không gian / Timoshenko Dầm Timoshenko xét biến dạng uốn $\chi$ và trượt $\gamma$
Khả năng xác định đồng thời Chỉ xác định gần đúng nội lực Xác định theo từng bước lặp tải trọng Xác định đồng thời chính xác $(u, v)$ và $T$

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp trực tiếp vào cơ học kết cấu công trình thông qua việc mở rộng bản chất cơ học của Nguyên lý cực trị Gauss (1829):

"Chuyển động thực của hệ chất điểm có liên kết tùy ý chịu tác động bất kì ở mỗi thời điểm xảy ra một cách phù hợp nhất có thể với chuyển động của hệ đó khi hoàn toàn tự do, nghĩa là chuyển động thực xảy ra với lượng cưỡng bức tối thiểu nếu như số đo lượng cưỡng bức lấy bằng tổng các tích khối lượng chất điểm với bình phương độ lệch vị trí chất điểm so với vị trí khi chúng hoàn toàn tự do" (Trang 28-29).

Biểu thức nguyên lý Gauss cho hệ chất điểm: $$Z = \sum_{i} m_i (\ddot{r}i - \ddot{r}{0i})^2 \to \min$$ Từ biểu thức giải phóng liên kết của Fourier (1798), Gauss và Ostrogradsky (1838): $$\sum_i (f_i - f_{0i}) \delta r_i \le 0$$ Tác giả đã chuyển đổi thành công phiếm hàm lượng cưỡng bức tĩnh học cho hệ dây đàn hồi rời rạc hóa: $$Z = \sum_{i=1}^n \int_0^{l_i} T_i \varepsilon_i dx - \sum_{k=1}^{n-1} \left( P_{xk} u_k + P_{yk} v_k + P_{zk} w_k \right) \to \min$$

Hệ thống mệnh đề lý thuyết cốt lõi bao gồm:

  • Mệnh đề 1 (Proposition 1): Trong hệ dây đơn chịu tải trọng tập trung hoặc phân bố, trường chuyển vị thực $(u_k, v_k)$ tại các nút liên kết là nghiệm duy nhất cực tiểu hóa phiếm hàm cưỡng bức $Z(u, v)$ thỏa mãn điều kiện cân bằng phi tuyến không điều kiện.
  • Mệnh đề 2 (Proposition 2): Trọng lượng bản thân của dây khi chia thành $n$ đoạn thẳng quy đổi tải trọng nút sẽ hội tụ tuyệt đối về nghiệm giải tích Catenary khi $n \ge 8$, loại bỏ hoàn toàn nhu cầu giải phương trình vi phân siêu việt chứa hàm hypecbol.
  • Mệnh đề 3 (Proposition 3): Sự tương tác giữa dầm cứng và hệ dây văng được khép kín thông qua việc đồng nhất các chuyển vị nút và cân bằng phản lực liên kết tại điểm neo cáp mà không cần hàm bổ trợ nhân tử Lagrange phức tạp.
                      KHUNG TÍCH HỢP BA LÝ THUYẾT NỀN TẢNG

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp đồng thời 3 lý thuyết nền tảng:

  1. Lý thuyết biến phân cực trị Gauss: Thiết lập phiếm hàm năng lượng cưỡng bức $Z$.
  2. Lý thuyết dây mềm phi tuyến hình học: Thiết lập quan hệ biến dạng phi tuyến giữa chiều dài sau biến dạng $s$ và các chuyển vị nút $(u, v)$: $$s_1 = \sqrt{(l_1 + u)^2 + v^2}, \quad s_2 = \sqrt{(l_2 - u)^2 + v^2}$$ $$\varepsilon_1 = \frac{s_1 - l_1}{l_1}, \quad \varepsilon_2 = \frac{s_2 - l_2}{l_2}$$ $$T_1 = E A \cdot \varepsilon_1, \quad T_2 = E A \cdot \varepsilon_2$$
  3. Lý thuyết dầm Timoshenko chịu uốn có xét biến dạng trượt ngang: Thay vì giả thiết Euler-Bernoulli bỏ qua góc trượt, độ võng dầm $w(x)$ và góc xoay tiết diện $\theta(x)$ được tách biệt, sinh ra biến dạng trượt ngang $\gamma(x) = \frac{dw}{dx} - \theta(x)$ và độ cong uốn $\chi(x) = \frac{d\theta}{dx}$. Phiếm hàm cho phần tử dầm chịu tải $q(x)$ được viết: $$Z_{dam} = \int_0^l M(x) \chi(x) dx + \int_0^l Q(x) \gamma(x) dx - \int_0^l q(x) y(x) dx \to \min$$

Điều kiện biên và điều kiện liên kết được kiểm soát nghiêm ngặt: Chuyển vị tại mố trụ $u(0)=v(0)=0$; Chuyển vị đỉnh tháp $u_t$; Chuyển vị điểm neo dây trên dầm $u_d, v_d$; Độ võng dầm liên tục tại các gối tựa cố định và đàn hồi.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ thế giới quan thực chứng (positivist paradigm) của cơ học công trình, kết hợp giữa diễn dịch toán học giải tích (analytical derivation) và phương pháp tính toán số rời rạc (computational discrete method).

                      QUY TRÌNH NGHIÊN CỨU RỜI RẠC VÀ GIẢI SỐ

Thiết kế nghiên cứu được cấu trúc thành mô hình đa cấp (multi-level hierarchical design):

  • Cấp độ 1 (Level 1 - Dây đơn phi tuyến): Nghiên cứu dây nằm ngang, dây nghiêng, dây chịu lực tập trung lệch tâm, dây chịu trọng lượng bản thân $g$, dây có chiều dài chùng ($L > l$), dây căng trước ($L < l$) và dây chịu biến thiên nhiệt độ $\Delta t$.
  • Cấp độ 2 (Level 2 - Hệ dây và dầm đơn giản): Dầm một nhịp liên hợp với một dây xiên, dầm một nhịp với dây treo đứng, dầm một nhịp với hai dây xiên đối xứng.
  • Cấp độ 3 (Level 3 - Toàn bộ cầu dây văng phẳng): Hệ kết cấu tương tác phức hợp dầm liên tục hai nhịp, hệ 2 dây treo trên gối di động/cố định, hệ dầm - dây - tháp chịu tải trọng bản thân và lực căng trước cáp.

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu áp dụng kỹ thuật rời rạc hóa phần tử hữu hạn (PTHH) với hàm nội suy độ võng $w(x)$ và lực cắt $Q(x)$ độc lập trong hệ tọa độ tự nhiên $\xi \in [-1, 1]$: $$w(\xi) = N_1(\xi) w_1 + N_2(\xi) w_2 + N_3(\xi) \theta_1 + N_4(\xi) \theta_2$$ $$Q(\xi) = M_1(\xi) Q_1 + M_2(\xi) Q_2$$

Độ tin cậy (reliability) và tính hợp thức (validity) của phương pháp được kiểm chứng tam giác (triangulation):

  1. Kiểm chứng giải tích: Đối chiếu với nghiệm giải tích chính xác của dầm đơn chịu uốn và dây chịu lực tập trung.
  2. Kiểm chứng hội tụ số đoạn chia: Khảo sát độ nhạy với số đoạn chia dây $n = 2, 4, 8, 16, 32, 64$.
  3. Kiểm chứng phần mềm thương mại: So sánh trực tiếp kết quả chuyển vị và nội lực với phần mềm Midas Civil chuyên dụng trong ngành cầu hầm.

Data và phân tích

Toàn bộ dữ liệu số trong luận án được xây dựng từ các bộ thông số cơ lý chuẩn của vật liệu xây dựng cầu:

  • Mô đun đàn hồi cáp thép: $E = 200 \cdot 10^6 \text{ kN/m}^2$ ($200\text{ GPa}$).
  • Diện tích tiết diện cáp: $A = 0,00854\text{ m}^2$ (tương đương độ cứng chống kéo $EA = 1.708.000\text{ kN}$).
  • Nhịp dây đơn khảo sát: $l = 100\text{ m}$.
  • Tải trọng tập trung: $P = 100\text{ kN}$.
  • Bê tông dầm và tháp: Cấp độ bền $B35 - B45$, mô đun đàn hồi $E_b = 3,25 \cdot 10^7\text{ kN/m}^2$, hệ số Poisson $\nu = 0,2$, mô đun đàn hồi trượt $G = \frac{E}{2(1+\nu)} = 1,354 \cdot 10^7\text{ kN/m}^2$.

Thuật toán giải hệ phương trình phi tuyến được lập trình hoàn chỉnh trên phần mềm MATLAB thông qua hàm fsolve dựa trên thuật toán tối ưu hóa Trust-RegionDogleg và Levenberg-Marquardt. Tiêu chuẩn hội tụ sai số dừng: $$\text{Tolerance} = |\mathbf{F}(\mathbf{x})| < 10^{-8}$$

Phát hiện đột phá và implications

Những phát hiện then chốt

Phát hiện 1: Giải phóng hoàn toàn bài toán dây đơn khỏi các giả thiết hình học biên ban đầu. Khi tính toán dây đơn chịu lực tập trung lệch tâm ($l_1 = 30\text{ m}, l_2 = 70\text{ m}, P = 100\text{ kN}$), hệ phương trình phi tuyến dừng của Gauss: $$\frac{\partial Z}{\partial u} = 0, \quad \frac{\partial Z}{\partial v} = 0$$ đã tính toán chính xác tuyệt đối chuyển vị ngang $u = -0,0284\text{ m}$, chuyển vị đứng $v = 1,7286\text{ m}$, lực căng đoạn trái $T_1 = 173,732\text{ kN}$, lực căng đoạn phải $T_2 = 172,306\text{ kN}$. Điều kiện cân bằng hình chiếu lực tại nút được thỏa mãn triệt để với độ lệch: $$\sum F_x = -0,137 \cdot 10^{-11}\text{ kN} \approx 0$$ $$\sum F_y = 100 - 100 = 0\text{ kN}$$

                ỨNG XỬ BẤT ĐỐI XỨNG CỦA DÂY ĐƠN KHI LỰC ĐẶT LỆCH TÂM
                                 (l1 = 30m, l2 = 70m, P = 100kN)

A (Gối cố định)                                                        B (Gối cố định)
 \                                                                      /
  \                                                                    /
   \  T1 = 173,732 kN                                                 /  T2 = 172,306 kN
    \                                                                /
     \                                                              /
      \                                                            /
       \                                                          /
                                 [ P = 100 kN ]

Phát hiện 2: Quy luật hội tụ cấp số mũ của bài toán chia đoạn dây chịu trọng lượng bản thân. Kết quả khảo sát dây nhịp $100\text{ m}$ chịu trọng lượng bản thân khi chia dây từ 2 đến 32 đoạn cho thấy sai số lực căng $T$ và độ võng giữa nhịp $v_{max}$ giảm cực nhanh. Chỉ cần chia 8 đoạn, sai số so với nghiệm đường cong Catenary chính xác đã nhỏ hơn $0,12%$, và khi chia 16 đoạn, kết quả trùng khớp hoàn toàn đến 4 chữ số thập phân.

       HỘI TỤ SAI SỐ LỰC CĂNG T THEO SỐ ĐOẠN CHIA DÂY (DÂY CHỊU TẢI BẢN THÂN)

  Sai số (%)
                 2       4       8       16      32    Số đoạn chia (n)

Phát hiện 3: Tác động rõ nét của biến dạng trượt ngang trong dầm nhịp tỷ lệ chiều cao lớn. Khi phân tích dầm cứng hộp bê tông cốt thép, việc xét biến dạng trượt ngang của dầm Timoshenko theo nguyên lý Gauss làm tăng độ võng thực tế từ $4,2%$ đến $11,8%$ tại các dầm có tỷ lệ $h/l \ge 1/10$ so với mô hình Euler-Bernoulli truyền thống, chứng minh tính nguy hiểm nếu bỏ qua lực cắt trong phân tích cầu dây văng dầm hộp nhịp lớn.

Phát hiện 4: Tương tác phi tuyến dầm - dây - tháp và lực căng trước. Trong mô hình thử nghiệm dầm liên tục 2 nhịp kết hợp trụ tháp cao $90\text{ m}$ và hệ dây xiên, sự hiện diện của lực căng trước $T_0$ trong dây văng làm giảm mô men uốn dương lớn nhất trong dầm chủ tới $43,6%$, đồng thời chuyển hóa trạng thái chịu uốn của dầm sang trạng thái chịu nén uốn đồng thời, tối ưu hóa triệt để khả năng chịu lực của bê tông.

Phát hiện 5: Tính nhất quán vượt trội khi kiểm chứng với Midas Civil. Trong toàn bộ các bài toán thử nghiệm số phức tạp tại Chương 4 (Dầm liên tục - 2 dây gối di động/cố định; Dầm - dây - tháp có xét trọng lượng bản thân và lực căng cáp), sai số tương đối về chuyển vị đỉnh tháp $u_t$, độ võng dầm $w_{max}$ và lực căng cáp $T_i$ giữa chương trình Gauss-MATLAB của luận án với phần mềm Midas Civil đều nằm trong khoảng $0,05% - 0,42%$.

Thông số Khảo sát Nghiệm Giải tích / Midas Civil Phương pháp Luận án (Gauss) Sai số Tuyệt đối Sai số Tương đối (%)
Dây đơn ($l_1=30\text{ m}$): Chuyển vị $u$ $-0,0284\text{ m}$ (Giải tích) $-0,0284\text{ m}$ $0,0000\text{ m}$ $0,00%$
Dây đơn ($l_1=30\text{ m}$): Chuyển vị $v$ $1,7286\text{ m}$ (Giải tích) $1,7286\text{ m}$ $0,0000\text{ m}$ $0,00%$
Lực căng $T_1$ đoạn cáp ngắn $173,732\text{ kN}$ $173,732\text{ kN}$ $0,000\text{ kN}$ $0,00%$
Dầm - Cáp - Tháp: Võng dầm $w_{max}$ $0,0418\text{ m}$ (Midas Civil) $0,0419\text{ m}$ $0,0001\text{ m}$ $0,24%$
Dầm - Cáp - Tháp: Lực căng cáp $T$ $524,310\text{ kN}$ (Midas Civil) $525,120\text{ kN}$ $0,810\text{ kN}$ $0,15%$
Chuyển vị đỉnh tháp $u_t$ $0,0124\text{ m}$ (Midas Civil) $0,0124\text{ m}$ $0,0000\text{ m}$ $0,00%$

Implications đa chiều

  • Về mặt lý thuyết: Chứng minh tính ứng dụng rộng mở của Nguyên lý cực trị Gauss trong tĩnh học kết cấu phi tuyến hình học, mở đường cho việc xây dựng các phiếm hàm phi tuyến cho tấm vỏ và kết cấu composite.
  • Về mặt phương pháp luận: Cung cấp thuật toán biến phân trực tiếp đơn giản, loại bỏ các bước tính lặp hình học phức tạp vốn đòi hỏi kỹ thuật giải phương trình vi phân phi tuyến bậc cao.
  • Về ứng dụng thực tiễn: Tạo cơ sở khoa học chính xác cho các kỹ sư cầu đường tại Việt Nam trong công tác tính toán điều chỉnh lực căng cáp trong quá trình thi công đúc hẫng và bảo trì khai thác cầu dây văng, giảm bớt sự phụ thuộc vào tư vấn quốc tế.
  • Về chính sách và tiêu chuẩn: Đóng góp luận cứ khoa học để bổ sung vào Tiêu chuẩn Thiết kế Cầu đường bộ (TCVN 11823:2017) các chỉ dẫn tính toán biến dạng trượt ngang và phi tuyến cáp trong giai đoạn thiết kế cơ sở.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn thừa nhận các giới hạn biên khoa học:

  1. Phạm vi mô hình không gian phẳng: Luận án mới giải quyết bài toán phẳng 2 chiều ($2D$), chưa xét đến hiệu ứng không gian 3 chiều ($3D$) như xoắn tự do, xoắn vênh (warping torsion) của dầm hộp và tương tác gió giật đa phương.
  2. Giả thiết vật liệu đàn hồi tuyến tính: Nghiên cứu giả định vật liệu cáp và bê tông làm việc hoàn toàn trong miền đàn hồi tuyến tính (tuân theo định luật Hooke), chưa kể đến hiện tượng chùng ứng suất cốt thép (relaxation), từ biến và co ngót của bê tông (creep and shrinkage) theo thời gian 50-100 năm.
  3. Phạm vi tải trọng tĩnh học: Luận án chưa tích hợp bài toán động lực học, dao động phi tuyến do phương tiện giao thông di động, tải trọng động đất và hiện tượng mất ổn định khí động học (flutter/galloping) dưới tác động của bão lớn.

Chương trình nghiên cứu tiếp theo (Future Research Agenda):

  • Hướng 1: Mở rộng phiếm hàm Gauss cho bài toán không gian 3 chiều ($3D$) của cầu dây văng có sơ đồ dây nhiều mặt phẳng (không gian hình rẻ quạt, đàn hạc không gian).
  • Hướng 2: Tích hợp phi tuyến vật liệu (vật liệu phi tuyến đàn - dẻo) kết hợp phi tuyến hình học trong phân tích phá hủy giới hạn của hệ dây - dầm.
  • Hướng 3: Phát triển thuật toán Gauss cho bài toán phân tích động lực học công trình và ổn định khí động học trong ống thổi khí động (wind tunnel test correlation).
  • Hướng 4: Ứng dụng nguyên lý Gauss giải bài toán tối ưu hóa lực căng ban đầu trong cáp văng phục vụ thi công cầu theo công nghệ đúc hẫng cân bằng.

Tác động và ảnh hưởng

Nghiên cứu mang lại giá trị học thuật và thực tiễn sâu rộng:

  • Tác động học thuật: Tái khẳng định và nâng tầm vị thế của Nguyên lý cực trị Gauss trong cơ học vật rắn biến dạng, tạo tiền đề cho hàng loạt luận văn thạc sĩ và luận án tiến sĩ chuyên ngành Kỹ thuật Xây dựng công trình đặc biệt khai thác tiếp cận biến phân Gauss.
  • Chuyển đổi công nghiệp xây dựng: Cung cấp thuật toán độc lập giúp các tổng công ty tư vấn thiết kế giao thông (TEDI, TEDISOUTH) làm chủ công nghệ tính toán, kiểm tra độc lập các dự án cầu dây văng lớn thay vì phụ thuộc hoàn toàn vào các phần mềm đóng gói nước ngoài.
  • Lợi ích xã hội và kinh tế: Tối ưu hóa khối lượng vật liệu dầm và cáp văng, hạ giá thành xây dựng công trình cầu vượt sông nhịp lớn tại Đồng bằng sông Cửu Long và duyên hải miền Trung, đồng thời nâng cao tuổi thọ khai thác công trình qua kiểm soát chính xác ứng suất kết cấu.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới học thuật: Tiếp cận một hướng đi giải tích - số mới mẻ, làm tài liệu tham khảo chuẩn mực về phương pháp biến phân và cơ học kết cấu phi tuyến.
  • Kỹ sư Kết cấu và R&D Công trình: Nắm vững bản chất cơ học thực sự của cáp treo và dầm thành mỏng, làm chủ thuật toán kiểm soát lực căng khi thi công căng kéo cáp tại hiện trường.
  • Các Cơ quan Quản lý Giao thông và Chủ đầu tư: Có công cụ tin cậy để thẩm tra, phê duyệt các phương án thiết kế cầu dây văng khẩu độ lớn, đảm bảo an toàn tuyệt đối cho các công trình hạ tầng trọng điểm quốc gia.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc mở rộng Nguyên lý cực trị Gauss (1829) từ cơ học chất điểm sang bài toán tĩnh học phi tuyến hình học của môi trường liên tục và hệ thanh liên hợp. Bằng cách thiết lập phiếm hàm lượng cưỡng bức $Z$ biến phân theo chuyển vị, tác giả đã triệt tiêu hoàn toàn sự cần thiết của các giả thiết hình học cổ điển (giả thiết đường võng Catenary hay Parabol của Bernoulli, Fuss và Ernst), cho phép tính toán đồng thời chuyển vị $(u, v)$ và nội lực căng $T$ một cách chính xác và tường minh.

2. Sự cách tân về phương pháp luận so với ít nhất 2 nghiên cứu quốc tế trước đây thể hiện ở điểm nào?

  • So với phương pháp lý thuyết biến dạng của V. Smirnov (1975): Smirnov xem dây là thanh thẳng và cố định góc nghiêng dây trước và sau biến dạng. Luận án cập nhật liên tục tọa độ hình học thực của nút sau biến dạng ($s = \sqrt{(l+u)^2 + v^2}$), phản ánh chính xác hiệu ứng phi tuyến hình học bậc cao.
  • So với phương pháp mô đun tương đương của H. J. Ernst (1965): Ernst tuyến tính hóa độ võng cáp qua việc giảm mô đun đàn hồi $E_{eq}$. Luận án giữ nguyên mô đun thực $E_0$ của vật liệu và mô hình hóa trực tiếp sự thay đổi hình học của từng đoạn dây qua hàm cưỡng bức $Z$, giải quyết chính xác bài toán kể cả khi lực căng trong dây rất nhỏ (dây chùng) - trường hợp mà công thức Ernst hoàn toàn mất tính chính xác.

3. Phát hiện bất ngờ nhất từ dữ liệu số là gì và lời giải thích cơ học tương ứng?

Phát hiện bất ngờ nhất là hiện tượng dịch chuyển ngang ngược chiều ($u < 0$) của nút chịu lực lệch tâm trong bài toán dây đơn. Khi đặt lực $P = 100\text{ kN}$ tại vị trí cách gối trái $l_1 = 30\text{ m}$ trên nhịp $100\text{ m}$, điểm đặt lực không chỉ võng xuống ($v = 1,7286\text{ m}$) mà còn bị kéo dịch sang trái $u = -0,0284\text{ m}$. Lời giải thích cơ học: Do đoạn dây ngắn ($30\text{ m}$) có độ cứng dọc $EA/l_1$ lớn hơn đoạn dây dài ($70\text{ m}$), phản lực căng dọc trục $T_1$ phát sinh lớn hơn $T_2$, kéo nút dây lệch về phía liên kết cứng hơn để tái lập trạng thái cân bằng hình chiếu lực $\sum F_x = 0$.

4. Luận án có cung cấp quy trình tái lập (Replication Protocol) rõ ràng không?

Có, luận án cung cấp chi tiết sơ đồ thuật toán, các phương trình vi tích phân tường minh, ma trận phần tử hữu hạn của dầm Timoshenko và mã nguồn hàm mục tiêu phi tuyến giải bằng lệnh fsolve trong MATLAB. Mọi thông số vật liệu ($E, A, J, G, \nu$), kích thước hình học ($l, h, b, \alpha$), tải trọng ($P, q, g$) và điều kiện biên đều được công khai đầy đủ trong các bảng số liệu tại Chương 2, 3 và 4.

5. Chương trình nghiên cứu 10 năm được phác thảo như thế nào?

Chương trình 10 năm tập trung vào 4 cột mốc:

  • Năm 1-3: Phát triển phần tử vỏ và thanh không gian $3D$ trên nền tảng phiếm hàm Gauss để phân tích phi tuyến không gian toàn cầu cầu dây văng.
  • Năm 4-5: Tích hợp mô hình vật liệu phi tuyến (từ biến bê tông, chùng cốt thép) vào phân tích ứng xử dài hạn của công trình.
  • Năm 6-8: Ứng dụng nguyên lý Gauss vào bài toán ổn định khí động học, phân tích tương tác gió - kết cấu trong miền thời gian.
  • Năm 9-10: Đóng gói thuật toán thành phần mềm thương mại độc lập của Việt Nam phục vụ thiết kế cầu nhịp lớn và công trình đặc biệt.

Kết luận

Luận án tiến sĩ của tác giả Phùng Bá Thắng đã hoàn thành xuất sắc các mục tiêu nghiên cứu với 5 đóng góp cốt lõi:

  1. Hoàn thiện cơ sở lý luận: Ứng dụng thành công và phát triển phương pháp Nguyên lý cực trị Gauss để xây dựng mô hình toán học tổng quát cho bài toán phân tích tĩnh học kết cấu hệ dây liên hợp.
  2. Đột phá trong tính toán dây đơn: Thiết lập hệ phương trình phi tuyến xác định đồng thời nội lực và chuyển vị trong dây dưới mọi điều kiện tải trọng, nhiệt độ và lực căng trước mà không cần giả thiết trước dạng đường cong độ võng.
  3. Phát triển phần tử dầm - cáp liên hợp: Kết hợp nhuần nhuyễn lý thuyết dầm Timoshenko có xét biến dạng trượt ngang với hệ dây văng phi tuyến hình học, phản ánh trung thực ứng xử chịu lực của cầu dây văng dầm hộp.
  4. Xây dựng bộ công cụ số tin cậy: Lập trình hoàn chỉnh thuật toán trên phần mềm MATLAB, được kiểm chuẩn chính xác tuyệt đối qua các nghiệm giải tích và phần mềm quốc tế Midas Civil.
  5. Định hướng ứng dụng thực tiễn: Cung cấp phương pháp luận khoa học và các chỉ dẫn kỹ thuật phục vụ đắc lực cho công tác thiết kế, thi công và kiểm định cầu dây văng tại Việt Nam.
