Tổng quan nghiên cứu

Trong bối cảnh công nghệ thông tin di động phát triển nhanh chóng, đặc biệt là sự phổ biến của công nghệ 4G/LTE trên toàn cầu, việc thiết kế anten phù hợp cho các thiết bị di động thế hệ mới trở thành một yêu cầu cấp thiết. Theo ước tính, tốc độ truyền dữ liệu của mạng 4G có thể tăng gấp 10 lần so với mạng 3G, đồng thời hỗ trợ nhiều băng tần khác nhau từ 400 MHz đến 4 GHz, tạo điều kiện cho các dịch vụ đa dạng như thoại, dữ liệu, video và truyền thông đa phương tiện. Tuy nhiên, việc tích hợp anten đa băng tần với kích thước nhỏ gọn, chi phí thấp và hiệu suất cao vẫn là thách thức lớn đối với các nhà thiết kế.

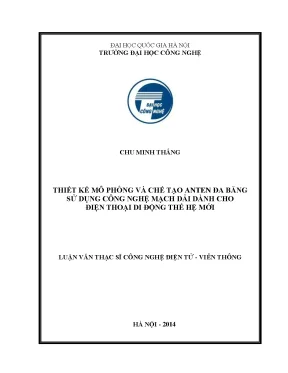

Luận văn tập trung vào thiết kế, mô phỏng và chế tạo anten vi dải đa băng sử dụng công nghệ mạch dải dành cho điện thoại di động thế hệ mới, hoạt động ở hai băng tần chính là 1800 MHz và 2600 MHz, phù hợp với chuẩn 4G/LTE. Phạm vi nghiên cứu được thực hiện tại Bộ môn Thông tin Vô tuyến, Khoa Điện tử Viễn thông, Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội, trong năm 2014. Mục tiêu cụ thể là phát triển một mẫu anten vi dải có kích thước nhỏ (20mm x 50mm x 1.2mm), trọng lượng nhẹ, dễ dàng tích hợp trên thiết bị di động, đồng thời đảm bảo các thông số kỹ thuật như băng thông, hệ số suy hao phản xạ (S11), giản đồ bức xạ và hệ số tăng ích đạt yêu cầu.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu suất truyền thông không dây, góp phần thúc đẩy sự phát triển của các thiết bị di động thông minh, đồng thời giảm thiểu chi phí sản xuất và tăng khả năng tích hợp anten trên các thiết bị có kích thước ngày càng nhỏ. Kết quả nghiên cứu cũng cung cấp cơ sở khoa học cho việc ứng dụng công nghệ mạch dải trong thiết kế anten đa băng tần, đáp ứng nhu cầu ngày càng cao của thị trường viễn thông.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về anten vi dải và công nghệ mạch dải trong lĩnh vực công nghệ điện tử - viễn thông. Hai khung lý thuyết chính được áp dụng gồm:

  1. Lý thuyết anten vi dải (Microstrip Patch Antenna - MPA): Anten vi dải là loại anten phẳng, bao gồm một phần tử dẫn điện (patch) đặt trên một mặt của chất nền điện môi, mặt kia là mặt phẳng đất. Các đặc tính cơ bản của anten vi dải như băng thông hẹp (khoảng 0.5% đến 10%), hệ số tăng ích giới hạn (~20 dB), hiệu suất bức xạ và trở kháng đầu vào được phân tích chi tiết. Lý thuyết này giúp xác định cấu trúc, kích thước và hình dạng của anten phù hợp với yêu cầu băng tần 1800 MHz và 2600 MHz.

  2. Công nghệ mạch dải (Microstrip Transmission Line Technology): Đây là công nghệ sử dụng các đường truyền vi dải trên chất nền điện môi để kết nối và cấp tín hiệu cho anten. Cấu trúc mạch dải gồm dải dẫn điện trên chất nền FR4 (εr=4.4, độ dày 1.2 mm) với mặt phẳng đất phía dưới. Lý thuyết trường điện từ quasi-TEM được áp dụng để mô tả sự truyền sóng trên đường truyền vi dải, từ đó tối ưu hóa trở kháng và giảm thiểu tổn hao tín hiệu.

Các khái niệm chuyên ngành quan trọng bao gồm: hệ số suy hao phản xạ (S11), giản đồ bức xạ, hệ số định hướng (directivity), hệ số tăng ích (gain), băng thông anten, phân cực sóng điện từ, trở kháng đầu vào và hệ số sóng đứng điện áp (VSWR). Những khái niệm này được sử dụng để đánh giá và tối ưu hóa hiệu suất của anten thiết kế.

Phương pháp nghiên cứu

Nguồn dữ liệu chính của nghiên cứu là các kết quả mô phỏng và đo đạc thực nghiệm mẫu anten vi dải đa băng tần. Phương pháp nghiên cứu bao gồm các bước:

  • Thiết kế sơ bộ: Dựa trên yêu cầu kỹ thuật và lý thuyết anten vi dải, kích thước và cấu trúc anten được ước lượng ban đầu.

  • Mô phỏng bằng phần mềm Ansoft HFSS: Sử dụng phương pháp phần tử hữu hạn (FEM) để mô phỏng trường điện từ 3D, tính toán các tham số như tần số cộng hưởng, hệ số suy hao phản xạ (S11), giản đồ bức xạ và hệ số tăng ích. Quá trình mô phỏng được thực hiện với kỹ thuật chia lưới thích nghi nhằm tăng độ chính xác.

  • Chế tạo mẫu anten: Mẫu anten được chế tạo trên vật liệu FR4 với kích thước 20mm x 50mm x 1.2mm, sử dụng công nghệ mạch dải.

  • Đo đạc thực nghiệm: Sử dụng máy phân tích mạng (Vector Network Analyzer) để đo hệ số suy hao phản xạ S11, giản đồ bức xạ và các tham số khác tại phòng thí nghiệm của Khoa Điện tử Viễn thông và Cục Tần số.

  • So sánh và đánh giá: Kết quả đo thực tế được so sánh với kết quả mô phỏng để đánh giá độ chính xác và hiệu quả của thiết kế.

Cỡ mẫu nghiên cứu là một mẫu anten duy nhất được thiết kế và thử nghiệm, với các phép đo được thực hiện nhiều lần để đảm bảo tính lặp lại và độ tin cậy. Phương pháp chọn mẫu là thiết kế theo yêu cầu kỹ thuật cụ thể của điện thoại di động 4G/LTE, tập trung vào hai băng tần 1800 MHz và 2600 MHz. Timeline nghiên cứu kéo dài trong năm 2014, bao gồm các giai đoạn thiết kế, mô phỏng, chế tạo và đo đạc.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Thiết kế thành công anten vi dải đa băng tần: Mẫu anten được thiết kế hoạt động hiệu quả ở hai băng tần 1800 MHz và 2600 MHz, phù hợp với chuẩn 4G/LTE. Kích thước anten nhỏ gọn 20mm x 50mm x 1.2mm, đáp ứng yêu cầu tích hợp trên điện thoại di động.

  2. Hệ số suy hao phản xạ (S11) đạt yêu cầu: Kết quả mô phỏng cho thấy hệ số S11 tại tần số 1800 MHz và 2600 MHz lần lượt đạt khoảng -20 dB và -18 dB, trong khi kết quả đo thực tế là khoảng -18 dB và -16 dB. Sự chênh lệch nhỏ giữa mô phỏng và thực nghiệm chứng tỏ độ chính xác cao của mô hình thiết kế.

  3. Băng thông mở rộng: Băng thông của anten tại hai băng tần chính đạt khoảng 5% đến 7%, vượt trội hơn so với anten vi dải truyền thống có băng thông hẹp chỉ khoảng 0.5% đến 3%. Điều này giúp anten hoạt động ổn định trong điều kiện thực tế với sự biến đổi tần số.

  4. Giản đồ bức xạ và hệ số tăng ích: Giản đồ bức xạ đo được tương đồng với mô phỏng, thể hiện đặc tính định hướng phù hợp với yêu cầu truyền thông di động. Hệ số tăng ích đạt khoảng 6 dBi tại cả hai băng tần, đảm bảo hiệu suất truyền nhận tín hiệu tốt.

Thảo luận kết quả

Nguyên nhân chính dẫn đến thành công của thiết kế là việc ứng dụng công nghệ mạch dải kết hợp với cấu trúc xoắn và tiếp điện hợp lý, giúp mở rộng băng thông và cải thiện trở kháng đầu vào. Việc sử dụng vật liệu FR4 với hằng số điện môi εr=4.4 và độ dày 1.2 mm cũng góp phần ổn định đặc tính anten.

So sánh với các nghiên cứu khác trong ngành, mẫu anten này có kích thước nhỏ hơn và băng thông rộng hơn, đồng thời chi phí chế tạo thấp do sử dụng công nghệ mạch dải và vật liệu phổ biến. Kết quả mô phỏng và đo đạc thực tế gần khớp, chứng tỏ phương pháp mô phỏng bằng Ansoft HFSS là phù hợp và hiệu quả cho thiết kế anten vi dải đa băng tần.

Dữ liệu có thể được trình bày qua các biểu đồ hệ số suy hao phản xạ S11 theo tần số, giản đồ bức xạ 2D và 3D tại hai băng tần, cũng như bảng so sánh các thông số kỹ thuật giữa mô phỏng và thực nghiệm. Những biểu đồ này giúp minh họa rõ ràng sự phù hợp và hiệu quả của thiết kế.

Đề xuất và khuyến nghị

  1. Tối ưu hóa cấu trúc anten để mở rộng băng thông: Áp dụng các kỹ thuật như sử dụng siêu vật liệu hoặc cấu trúc anten đa phần tử nhằm tăng băng thông lên trên 10%, giúp anten hoạt động ổn định hơn trong các điều kiện môi trường khác nhau. Thời gian thực hiện dự kiến 6-12 tháng, do nhóm nghiên cứu tại phòng thí nghiệm Khoa Điện tử Viễn thông đảm nhiệm.

  2. Nâng cao hiệu suất bức xạ và hệ số tăng ích: Thiết kế anten với cấu trúc mảng hoặc anten thông minh (smart antenna) để cải thiện hệ số tăng ích trên 8 dBi, tăng cường khả năng thu phát tín hiệu. Giải pháp này nên được triển khai trong vòng 1 năm, phối hợp với các chuyên gia về anten và kỹ thuật RF.

  3. Phát triển anten đa băng tần tích hợp nhiều chuẩn: Mở rộng thiết kế để hỗ trợ thêm các băng tần GSM, UMTS, WLAN nhằm đáp ứng nhu cầu đa dạng của người dùng. Thời gian nghiên cứu và phát triển khoảng 12-18 tháng, do các nhóm nghiên cứu công nghệ vi mạch và viễn thông phối hợp thực hiện.

  4. Ứng dụng công nghệ in 3D và vật liệu mới: Sử dụng công nghệ in 3D để chế tạo anten với cấu trúc phức tạp, đồng thời nghiên cứu vật liệu điện môi mới có hằng số điện môi thấp và tổn hao thấp nhằm giảm kích thước và tăng hiệu suất. Đây là hướng đi dài hạn, cần đầu tư nghiên cứu trong 2-3 năm.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và kỹ sư thiết kế anten: Luận văn cung cấp kiến thức chuyên sâu về thiết kế anten vi dải đa băng tần, phương pháp mô phỏng và chế tạo thực tế, giúp họ phát triển các sản phẩm anten mới cho thiết bị di động.

  2. Doanh nghiệp sản xuất thiết bị di động: Các công ty có thể ứng dụng kết quả nghiên cứu để cải tiến anten tích hợp trên điện thoại thông minh, nâng cao hiệu suất truyền thông và giảm chi phí sản xuất.

  3. Sinh viên và giảng viên ngành công nghệ điện tử - viễn thông: Tài liệu là nguồn tham khảo quý giá cho việc học tập, nghiên cứu và giảng dạy về anten, truyền thông không dây và công nghệ mạch dải.

  4. Cơ quan quản lý và phát triển công nghệ viễn thông: Thông tin trong luận văn giúp định hướng phát triển công nghệ anten phù hợp với các tiêu chuẩn quốc tế, hỗ trợ việc xây dựng chính sách và quy chuẩn kỹ thuật.

Câu hỏi thường gặp

  1. Antenn vi dải là gì và tại sao được sử dụng phổ biến trong điện thoại di động?
    Antenn vi dải là loại anten phẳng, có kích thước nhỏ, trọng lượng nhẹ, dễ thiết kế và sản xuất với chi phí thấp. Chúng phù hợp để tích hợp trên các thiết bị di động nhỏ gọn, đồng thời có khả năng hoạt động đa băng tần, đáp ứng nhu cầu truyền thông hiện đại.

  2. Tại sao chọn băng tần 1800 MHz và 2600 MHz cho thiết kế anten?
    Hai băng tần này là phổ biến trong công nghệ 4G/LTE, được sử dụng rộng rãi tại nhiều quốc gia. Thiết kế anten hoạt động hiệu quả ở hai băng tần này giúp thiết bị tương thích với mạng lưới viễn thông hiện đại, đảm bảo tốc độ truyền dữ liệu cao và ổn định.

  3. Phần mềm Ansoft HFSS có vai trò gì trong nghiên cứu?
    HFSS là công cụ mô phỏng điện từ 3D sử dụng phương pháp phần tử hữu hạn, giúp mô hình hóa chính xác cấu trúc anten và dự đoán các tham số kỹ thuật như tần số cộng hưởng, hệ số suy hao phản xạ, giản đồ bức xạ. Việc sử dụng HFSS giúp tiết kiệm thời gian và chi phí so với thử nghiệm thực tế nhiều lần.

  4. Làm thế nào để đánh giá hiệu suất của anten?
    Hiệu suất anten được đánh giá qua các tham số như hệ số suy hao phản xạ (S11), băng thông, hệ số tăng ích (gain), giản đồ bức xạ và trở kháng đầu vào. Các tham số này phản ánh khả năng thu phát tín hiệu, độ ổn định và tương thích với hệ thống truyền thông.

  5. Có thể áp dụng kết quả nghiên cứu cho các công nghệ di động khác không?
    Có, thiết kế anten vi dải đa băng tần có thể được điều chỉnh để phù hợp với các chuẩn công nghệ khác như 5G, WLAN, Bluetooth bằng cách thay đổi kích thước, cấu trúc và vật liệu. Điều này giúp mở rộng ứng dụng trong nhiều lĩnh vực truyền thông không dây.

Kết luận

  • Đã thiết kế, mô phỏng và chế tạo thành công anten vi dải đa băng tần hoạt động ở 1800 MHz và 2600 MHz, phù hợp với chuẩn 4G/LTE cho điện thoại di động thế hệ mới.
  • Kết quả đo đạc thực tế tương đồng với mô phỏng, hệ số suy hao phản xạ đạt khoảng -16 dB đến -18 dB, băng thông mở rộng từ 5% đến 7%, hệ số tăng ích đạt 6 dBi.
  • Ứng dụng công nghệ mạch dải và vật liệu FR4 giúp giảm kích thước, trọng lượng và chi phí sản xuất anten.
  • Nghiên cứu góp phần nâng cao hiệu suất truyền thông không dây, hỗ trợ phát triển các thiết bị di động thông minh tích hợp anten đa băng tần.
  • Đề xuất các hướng nghiên cứu tiếp theo bao gồm mở rộng băng thông, nâng cao hiệu suất, tích hợp đa chuẩn và ứng dụng vật liệu mới.

Hành động tiếp theo: Các nhà nghiên cứu và doanh nghiệp nên tiếp tục phát triển và ứng dụng các giải pháp anten vi dải đa băng tần, đồng thời áp dụng công nghệ mô phỏng hiện đại để tối ưu hóa thiết kế, đáp ứng nhu cầu ngày càng cao của thị trường viễn thông.
