Tổng quan nghiên cứu

Kỹ thuật lạnh đóng vai trò thiết yếu trong đời sống và sản xuất công nghiệp, đặc biệt tại các quốc gia có khí hậu nhiệt đới gió mùa như Việt Nam, nơi nhu cầu làm lạnh và bảo quản thực phẩm, đồ uống tăng cao trong mùa hè. Theo ước tính, khoảng 80% công nghệ lạnh được ứng dụng trong ngành công nghệ thực phẩm nhằm bảo quản các sản phẩm dễ hư hỏng như thịt, cá, sữa, giúp kéo dài thời gian sử dụng và giữ nguyên chất lượng sản phẩm. Tuy nhiên, các thiết bị làm lạnh truyền thống thường cồng kềnh, không cơ động, chưa đáp ứng được nhu cầu làm lạnh di động khi di chuyển hoặc trong các chuyến dã ngoại.

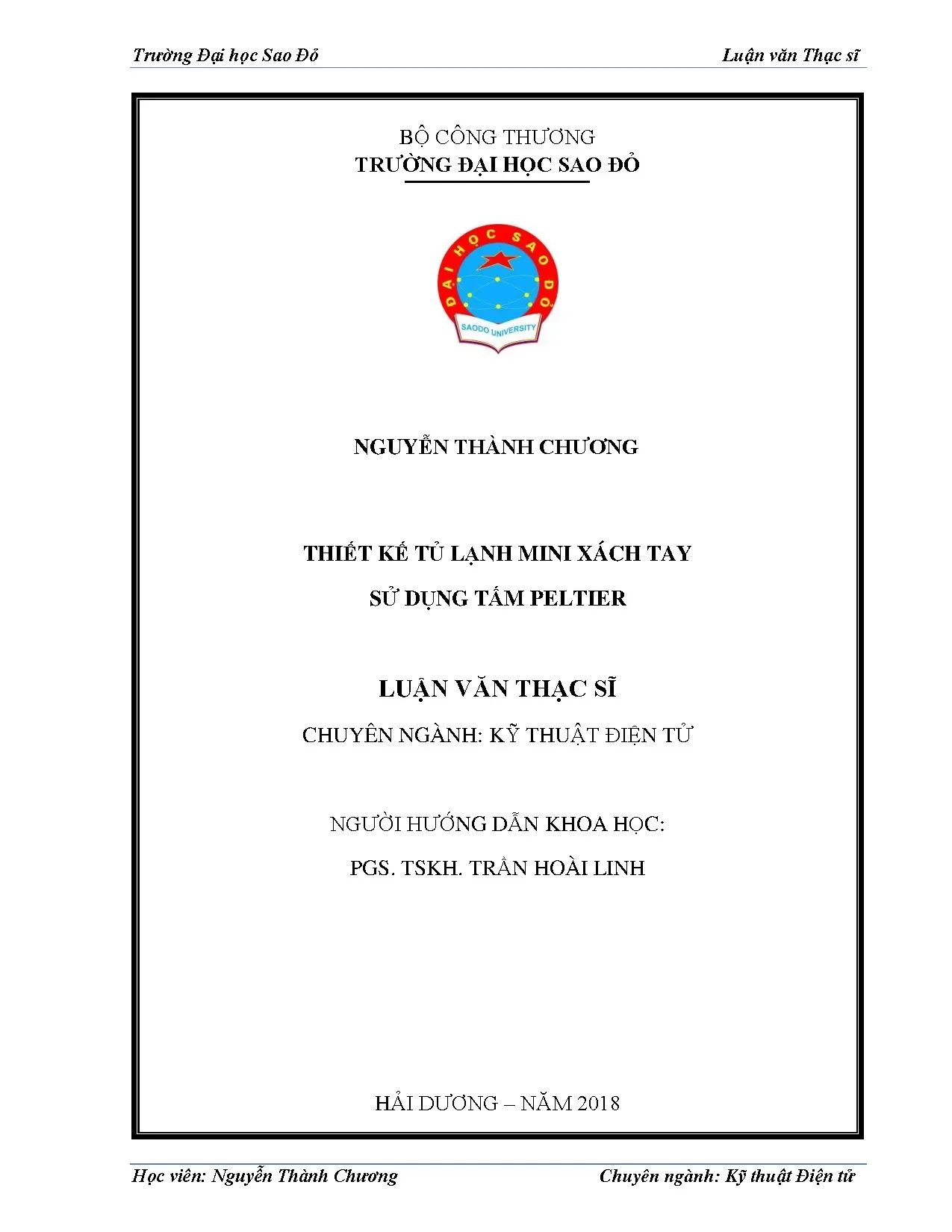

Luận văn thạc sĩ này tập trung nghiên cứu thiết kế tủ lạnh mini xách tay sử dụng tấm Peltier, một công nghệ làm lạnh dựa trên hiệu ứng điện nhiệt Peltier, nhằm tạo ra thiết bị làm lạnh nhỏ gọn, tiện dụng, thân thiện với môi trường và sử dụng nguồn điện áp thấp (9-15V). Mục tiêu cụ thể là phát triển mô hình tủ lạnh mini có dung tích chứa khoảng 2 chai nước 0,5 lít, phù hợp sử dụng trên xe máy, ô tô hoặc trong các hoạt động ngoài trời. Nghiên cứu được thực hiện trong phạm vi thời gian năm 2018 tại Trường Đại học Sao Đỏ, với ý nghĩa nâng cao hiệu quả làm lạnh di động, góp phần cải thiện chất lượng cuộc sống và sức khỏe người dùng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: kỹ thuật lạnh truyền thống và hiệu ứng điện nhiệt Peltier. Kỹ thuật lạnh được hiểu là quá trình tạo ra môi trường có nhiệt độ thấp hơn nhiệt độ môi trường xung quanh, thường dưới 20°C, với các phương pháp như máy lạnh nén hơi, máy lạnh hấp thụ, máy lạnh nén khí và máy lạnh ejectơ. Trong đó, hiệu ứng điện nhiệt Peltier được phát hiện năm 1934, mô tả hiện tượng khi dòng điện một chiều chạy qua mối nối của hai vật liệu bán dẫn khác loại, một đầu sẽ nóng lên và đầu kia lạnh đi, tạo ra hiệu ứng làm lạnh không dùng môi chất lạnh truyền thống.

Mô hình nghiên cứu tập trung vào ứng dụng tấm Peltier (TEC) trong thiết kế tủ lạnh mini, với các khái niệm chính bao gồm:

  • Hiệu ứng Peltier và nguyên lý hoạt động của tế bào nhiệt điện Peltier
  • Cấu tạo và đặc tính của tấm Peltier (công suất, kích thước, hiệu suất)
  • Hệ thống điều khiển nhiệt độ sử dụng vi điều khiển Arduino và cảm biến nhiệt độ DS18B20
  • Thiết kế cơ khí và hệ thống tản nhiệt quạt cho tấm Peltier

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm kết hợp phân tích thiết kế kỹ thuật. Nguồn dữ liệu chính bao gồm tài liệu chuyên ngành về kỹ thuật lạnh, hiệu ứng Peltier, thông số kỹ thuật các loại tấm Peltier phổ biến, và các linh kiện điện tử như Arduino và cảm biến nhiệt độ DS18B20. Cỡ mẫu nghiên cứu là một mô hình tủ lạnh mini thực tế với dung tích chứa 2 chai nước 0,5 lít, kích thước hộp cách nhiệt 180 x 240 x 320 mm.

Phương pháp phân tích bao gồm:

  • Thiết kế cấu trúc cơ khí và điện tử của tủ lạnh mini
  • Lựa chọn và tích hợp tấm Peltier phù hợp với công suất làm lạnh yêu cầu (dòng điện tối đa khoảng 11A, công suất làm lạnh lên đến 172W)
  • Lập trình và điều khiển hệ thống làm lạnh bằng Arduino, sử dụng cảm biến DS18B20 để giám sát nhiệt độ với độ chính xác ±0,1°C
  • Thử nghiệm vận hành mô hình, đo đạc nhiệt độ và hiệu suất làm lạnh trong điều kiện thực tế
  • Phân tích kết quả dựa trên các chỉ số nhiệt độ, thời gian làm lạnh và tiêu thụ điện năng

Timeline nghiên cứu kéo dài trong năm 2018, từ khảo sát lý thuyết, thiết kế, chế tạo đến thử nghiệm và hoàn thiện mô hình.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Hiệu quả làm lạnh của tấm Peltier: Mô hình tủ lạnh mini sử dụng tấm Peltier TEC1-12706 đạt được nhiệt độ thấp nhất khoảng -12°C ở mặt lạnh, với công suất làm lạnh tối đa lên đến 172W. So với các loại tấm Peltier khác, loại này có hiệu suất cao và kích thước nhỏ gọn, phù hợp cho thiết bị di động.

  2. Dung tích và thiết kế cơ khí: Tủ lạnh mini có dung tích chứa 2 chai nước 0,5 lít, kích thước hộp cách nhiệt 180 x 240 x 320 mm, đảm bảo tính cơ động và tiện lợi khi sử dụng trên xe máy hoặc ô tô. Vỏ tủ làm từ nhựa nhôm có các lỗ thoát nhiệt giúp tăng hiệu quả tản nhiệt.

  3. Hệ thống điều khiển và giám sát nhiệt độ: Vi điều khiển Arduino kết hợp cảm biến DS18B20 cho phép điều chỉnh nhiệt độ chính xác trong khoảng ±0,1°C, giúp duy trì nhiệt độ ổn định trong tủ. Màn hình LCD ST7565 hiển thị trực quan các thông số nhiệt độ và trạng thái hoạt động.

  4. Tiêu thụ điện năng và nguồn cấp: Tủ lạnh hoạt động với nguồn điện 12V DC, phù hợp với nguồn điện của xe máy hoặc ô tô, tiêu thụ điện năng hợp lý cho một thiết bị làm lạnh di động. Việc sử dụng quạt tản nhiệt giúp tăng hiệu quả làm mát mặt nóng của tấm Peltier, giảm nguy cơ quá nhiệt và kéo dài tuổi thọ thiết bị.

Thảo luận kết quả

Kết quả thử nghiệm cho thấy tủ lạnh mini sử dụng tấm Peltier có khả năng làm lạnh nhanh và duy trì nhiệt độ thấp ổn định, đáp ứng nhu cầu làm lạnh di động trong các chuyến đi dã ngoại hoặc sử dụng trên phương tiện giao thông cá nhân. So với các nghiên cứu trước đây về thiết bị làm lạnh di động, mô hình này có ưu điểm về kích thước nhỏ gọn, hiệu suất làm lạnh cao và khả năng điều khiển nhiệt độ chính xác.

Nguyên nhân hiệu quả làm lạnh cao là do lựa chọn tấm Peltier có công suất phù hợp, kết hợp với thiết kế hệ thống tản nhiệt hiệu quả và điều khiển thông minh bằng Arduino. Việc sử dụng cảm biến DS18B20 với độ phân giải cao giúp giám sát nhiệt độ chính xác, từ đó điều chỉnh dòng điện cấp cho tấm Peltier kịp thời, tránh lãng phí điện năng.

Dữ liệu có thể được trình bày qua biểu đồ nhiệt độ theo thời gian, so sánh nhiệt độ mặt lạnh và mặt nóng, cũng như bảng thống kê tiêu thụ điện năng và thời gian làm lạnh. Điều này minh họa rõ ràng hiệu quả của thiết bị và các yếu tố ảnh hưởng đến hiệu suất làm lạnh.

Đề xuất và khuyến nghị

  1. Tăng số lượng tấm Peltier: Để nâng cao công suất làm lạnh, có thể ghép nối nhiều tấm Peltier hiệu suất cao theo dạng song song hoặc nối tiếp, giúp giảm thời gian làm lạnh và tăng khả năng duy trì nhiệt độ thấp. Thời gian thực hiện: 6-12 tháng, chủ thể: nhóm nghiên cứu và kỹ sư thiết kế.

  2. Cải tiến hệ thống tản nhiệt: Sử dụng vật liệu tản nhiệt có độ dẫn nhiệt cao hơn như nhôm nitrit hoặc oxit beryllium, kết hợp quạt làm mát hiệu suất cao để giảm nhiệt độ mặt nóng, tăng tuổi thọ tấm Peltier. Thời gian thực hiện: 3-6 tháng, chủ thể: bộ phận cơ khí và điện tử.

  3. Tối ưu phần mềm điều khiển: Phát triển thuật toán điều khiển thông minh dựa trên cảm biến nhiệt độ đa điểm, tự động điều chỉnh công suất làm lạnh theo nhu cầu sử dụng, tiết kiệm điện năng. Thời gian thực hiện: 4-8 tháng, chủ thể: nhóm lập trình và kỹ sư điều khiển.

  4. Nâng cao tính cơ động và tiện dụng: Thiết kế vỏ tủ nhẹ hơn, chống va đập tốt, tích hợp pin sạc dự phòng hoặc sử dụng nguồn năng lượng tái tạo như pin mặt trời để tăng thời gian sử dụng ngoài trời. Thời gian thực hiện: 6-9 tháng, chủ thể: bộ phận thiết kế sản phẩm và phát triển thị trường.

Đối tượng nên tham khảo luận văn

  1. Sinh viên và nghiên cứu sinh ngành Kỹ thuật Điện tử và Cơ điện tử: Có thể học hỏi về ứng dụng hiệu ứng Peltier trong thiết kế thiết bị làm lạnh di động, phương pháp tích hợp vi điều khiển Arduino và cảm biến nhiệt độ.

  2. Kỹ sư thiết kế sản phẩm điện tử và thiết bị làm lạnh: Tham khảo các giải pháp thiết kế cơ khí, lựa chọn linh kiện và tối ưu hệ thống điều khiển để phát triển sản phẩm tủ lạnh mini hoặc thiết bị làm lạnh tương tự.

  3. Doanh nghiệp sản xuất thiết bị làm lạnh di động: Áp dụng công nghệ tấm Peltier và hệ thống điều khiển thông minh để phát triển sản phẩm mới, đáp ứng nhu cầu thị trường về thiết bị làm lạnh cơ động, thân thiện môi trường.

  4. Người tiêu dùng và các tổ chức hoạt động ngoài trời, du lịch: Hiểu rõ về tính năng, ưu điểm và cách sử dụng tủ lạnh mini xách tay, giúp lựa chọn thiết bị phù hợp cho các chuyến đi dã ngoại, công tác hoặc sử dụng cá nhân.

Câu hỏi thường gặp

  1. Tấm Peltier là gì và hoạt động như thế nào?
    Tấm Peltier là thiết bị bán dẫn làm lạnh dựa trên hiệu ứng điện nhiệt Peltier, khi dòng điện một chiều chạy qua, một mặt tấm sẽ lạnh đi và mặt kia nóng lên. Ví dụ, tấm Peltier TEC1-12706 có công suất làm lạnh lên đến 172W, được sử dụng trong tủ lạnh mini để làm lạnh nhanh và hiệu quả.

  2. Tủ lạnh mini sử dụng tấm Peltier có ưu điểm gì so với tủ lạnh truyền thống?
    Ưu điểm gồm kích thước nhỏ gọn, không có chi tiết chuyển động nên hoạt động êm, sử dụng nguồn điện áp thấp (9-15V), thân thiện môi trường và dễ dàng di chuyển. Thiết bị phù hợp cho các chuyến đi dã ngoại hoặc sử dụng trên xe máy, ô tô.

  3. Hệ thống điều khiển nhiệt độ trong tủ lạnh mini hoạt động ra sao?
    Hệ thống sử dụng vi điều khiển Arduino kết hợp cảm biến nhiệt độ DS18B20 với độ chính xác ±0,1°C để giám sát và điều chỉnh nhiệt độ. Khi nhiệt độ đạt mức cài đặt, bo mạch sẽ ngắt nguồn điện cho tấm Peltier để tiết kiệm năng lượng.

  4. Tủ lạnh mini sử dụng nguồn điện nào và tiêu thụ điện năng ra sao?
    Thiết bị hoạt động với nguồn điện một chiều 12V, phù hợp với nguồn điện của xe máy hoặc ô tô. Tiêu thụ điện năng hợp lý, được tối ưu nhờ hệ thống điều khiển thông minh và quạt tản nhiệt hiệu quả.

  5. Có thể nâng cấp công suất làm lạnh của tủ lạnh mini không?
    Có thể nâng cấp bằng cách ghép nối nhiều tấm Peltier hiệu suất cao hoặc cải tiến hệ thống tản nhiệt và phần mềm điều khiển để tăng công suất làm lạnh và giảm thời gian làm lạnh, đáp ứng nhu cầu sử dụng đa dạng hơn.

Kết luận

  • Luận văn đã thiết kế thành công mô hình tủ lạnh mini xách tay sử dụng tấm Peltier với dung tích chứa 2 chai nước 0,5 lít, phù hợp sử dụng di động.
  • Tấm Peltier TEC1-12706 được lựa chọn có công suất làm lạnh tối đa 172W, giúp đạt nhiệt độ thấp nhất khoảng -12°C.
  • Hệ thống điều khiển Arduino kết hợp cảm biến DS18B20 đảm bảo giám sát và duy trì nhiệt độ chính xác, tiết kiệm điện năng.
  • Thiết kế cơ khí và hệ thống tản nhiệt hiệu quả giúp tăng tuổi thọ thiết bị và nâng cao hiệu suất làm lạnh.
  • Đề xuất nâng cấp công suất, cải tiến tản nhiệt và phần mềm điều khiển để phát triển sản phẩm hoàn thiện hơn trong tương lai.

Tiếp theo, nghiên cứu sẽ tập trung vào việc mở rộng công suất làm lạnh, tối ưu hóa thiết kế và phát triển các phiên bản thương mại phù hợp với nhu cầu thị trường. Độc giả và các nhà nghiên cứu được khuyến khích áp dụng và phát triển công nghệ này nhằm nâng cao chất lượng cuộc sống và hiệu quả sử dụng năng lượng.
