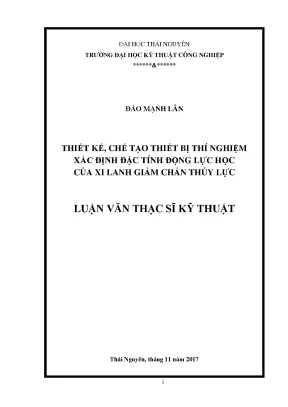

Luận văn thạc sĩ thiết kế chế tạo thiết bị thí nghiệm xác định đặc tính động lực học của xi lanh giảm chấn thủy lực

Luận văn thạc sĩ phân tích thiết kế chế tạo thiết bị thí nghiệm xác định đặc tính động lực học của xi lanh giảm chấn thủy lực, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải

• Tác giả: Đào Mạnh Lân
• Người hướng dẫn: PGS.TS Ngô Như Khoa
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Kỹ thuật cơ khí
• Đề tài: Thiết Kế Thiết Bị Thí Nghiệm Đặc Tính Động Lực Học Xi Lanh Giảm Chấn Thủy Lực
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2017
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: GIỚI THIỆU VỀ GIẢM CHẤN VÀ THIẾT BỊ THÍ NGHIỆM
• 1.1. TỔNG QUAN VỀ MỘT SỐ LOẠI GIẢM CHẤN
• 1.2. Nguyên lý hoạt động
• 1.3. TỔNG QUAN VỀ THIẾT BỊ THÍ NGHIỆM
• 1.4. Các thành phần cơ bản của thiết bị thí nghiệm
• 1.5. Khảo sát thông số động lực học của một số loại giảm chấn
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Thiết Kế Thiết Bị Thí Nghiệm Giảm Chấn Thủy Lực

Bài toán thiết kế thiết bị thí nghiệm để xác định đặc tính động lực học của xi lanh giảm chấn thủy lực là một vấn đề kỹ thuật phức tạp nhưng vô cùng quan trọng. Các thiết bị này đóng vai trò then chốt trong việc đánh giá chất lượng, độ bền và hiệu suất của xi lanh giảm chấn, vốn được ứng dụng rộng rãi trong nhiều lĩnh vực như ô tô, xe máy, máy giặt và các thiết bị công nghiệp khác. Việc thiết kế thiết bị thí nghiệm đòi hỏi sự hiểu biết sâu sắc về nguyên lý hoạt động của xi lanh giảm chấn, các yếu tố ảnh hưởng đến đặc tính động lực học của chúng, cũng như các phương pháp đo lường và phân tích dữ liệu chính xác. Theo tài liệu gốc, việc thử nghiệm xi lanh giảm chấn nhằm xác định khả năng làm việc sau chế tạo hoặc sửa chữa, độ bền và chuẩn đoán hư hỏng sau thời gian sử dụng. Quá trình này phân tích, đánh giá các đặc tính động lực học thông qua mối quan hệ giữa lực cản (F), vận tốc chuyển dịch (v) và hành trình làm việc của piston (x).

1.1. Giới Thiệu Chung Về Xi Lanh Giảm Chấn Thủy Lực

Xi lanh giảm chấn thủy lực là một bộ phận quan trọng trong hệ thống treo của nhiều loại phương tiện và thiết bị. Chức năng chính của nó là hấp thụ và tiêu tán năng lượng rung động, giúp giảm thiểu tác động của các lực tác động lên hệ thống, từ đó cải thiện sự êm ái, ổn định và an toàn khi vận hành. Cấu tạo xi lanh giảm chấn thường bao gồm một xi lanh chứa chất lỏng thủy lực, một piston di chuyển bên trong xi lanh, và các van hoặc lỗ tiết lưu để kiểm soát dòng chảy của chất lỏng. Nguyên lý hoạt động dựa trên việc chuyển đổi năng lượng cơ học thành năng lượng nhiệt thông qua sự ma sát của chất lỏng khi nó chảy qua các khe hẹp. Theo tài liệu, xi lanh giảm chấn được sử dụng nhiều nhất trong các kết cấu treo của ô tô, xe máy, hay giảm chấn ma sát của hệ thống treo máy giặt.

1.2. Tầm Quan Trọng Của Thí Nghiệm Đặc Tính Động Lực Học

Việc thí nghiệm đặc tính động lực học của xi lanh giảm chấn là vô cùng quan trọng để đảm bảo rằng chúng đáp ứng các yêu cầu kỹ thuật và hiệu suất mong muốn. Các thí nghiệm này giúp xác định các thông số quan trọng như lực cản, hệ số giảm chấn, và đặc tính tần số, từ đó đánh giá khả năng hấp thụ rung động và giảm thiểu tác động của các lực tác động. Kết quả thí nghiệm cũng cung cấp thông tin quan trọng cho việc thiết kế xi lanh giảm chấn tối ưu, lựa chọn vật liệu phù hợp, và kiểm soát chất lượng sản phẩm. Theo tài liệu, việc xác định các mối quan hệ lực cản - vận tốc chuyển dịch piston và lực cản - chuyển dịch piston là hết sức cần thiết để nghiên cứu, thiết kế hoặc kiểm tra, đánh giá độ bền cũng như tuổi thọ của giảm chấn.

II. Vấn Đề Thách Thức Trong Thiết Kế Thiết Bị Thí Nghiệm

Quá trình thiết kế thiết bị thí nghiệm cho xi lanh giảm chấn thủy lực không hề đơn giản và đặt ra nhiều thách thức kỹ thuật. Một trong những thách thức lớn nhất là đảm bảo độ chính xác và tin cậy của các phép đo. Các thiết bị đo lường phải có khả năng ghi lại các thông số như lực, vận tốc và vị trí với độ phân giải cao và sai số thấp. Ngoài ra, thiết bị thí nghiệm phải có khả năng mô phỏng các điều kiện vận hành thực tế của xi lanh giảm chấn, bao gồm các loại tải trọng, tần số và biên độ rung động khác nhau. Theo tài liệu, thực tế trong nhiều năm qua việc chế tạo các thiết bị đánh giá kiểm tra chất lượng, độ bền của xi lanh giảm chấn ở nước ta đang còn nhiều hạn chế, các thiết bị kiểm tra đa số được nhập từ các nước chuyên sản xuất có kính phí đầu tư rất lớn.

2.1. Sai Số Đo Lường Và Yêu Cầu Về Độ Chính Xác

Sai số đo lường là một vấn đề nghiêm trọng trong thí nghiệm động lực học. Các yếu tố như độ trễ của cảm biến, nhiễu tín hiệu và sai số hệ thống có thể ảnh hưởng đến độ chính xác của kết quả đo. Để giảm thiểu sai số, cần sử dụng các cảm biến chất lượng cao, hiệu chỉnh thiết bị định kỳ, và áp dụng các kỹ thuật xử lý tín hiệu tiên tiến. Ngoài ra, cần phải xem xét ảnh hưởng của các yếu tố môi trường như nhiệt độ và độ ẩm đến kết quả đo. Theo tài liệu, cùng với sự tiến bộ của khoa học kỹ thuật, máy tính cũng được đưa vào ứng dụng trong các thiết bị thử xi lanh giảm chấn để đánh giá chất lượng giảm chấn với các mục đích phân tích và xử lý các kết quả do được nhanh chóng và chính xác hơn.

2.2. Mô Phỏng Điều Kiện Vận Hành Thực Tế

Để đảm bảo tính ứng dụng của kết quả thí nghiệm, thiết bị phải có khả năng mô phỏng các điều kiện vận hành thực tế của xi lanh giảm chấn. Điều này đòi hỏi việc tạo ra các loại tải trọng, tần số và biên độ rung động khác nhau, tương ứng với các tình huống vận hành khác nhau. Ngoài ra, cần phải xem xét ảnh hưởng của các yếu tố như nhiệt độ, áp suất và môi trường ăn mòn đến hiệu suất của xi lanh giảm chấn. Theo tài liệu, việc tiến hành thử nghiệm xi lanh giảm chấn nhằm xác định khả năng làm việc của giảm chấn sau khi chế tạo hoặc sửa chữa; xác định độ bền của giảm chấn, chuẩn đoán hư hỏng của giảm chấn sau một thời gian sử dụng.

2.3. Chi Phí Đầu Tư Và Khả Năng Tiếp Cận Công Nghệ

Chi phí đầu tư cho thiết bị thí nghiệm hiện đại có thể rất lớn, đặc biệt là đối với các thiết bị có độ chính xác cao và khả năng mô phỏng đa dạng. Điều này gây khó khăn cho các doanh nghiệp nhỏ và vừa, cũng như các trường đại học và viện nghiên cứu có nguồn lực hạn chế. Do đó, cần tìm kiếm các giải pháp thiết kế thiết bị thí nghiệm hiệu quả về chi phí, đồng thời đảm bảo chất lượng và độ tin cậy của kết quả đo. Theo tài liệu, xuất phát từ nhu cầu thực tiễn phục vụ công tác giảng dạy, nghiên cứu khoa học và dịch vụ thí nghiệm phải thỏa mãn điều kiện đơn giản, hiệu quả và chi phí đầu tư thấp, việc triển khai đề tài “Thiết kế, chế tạo thiết bị thí nghiệm xác định đặc tính động lực học của xi lanh giảm chấn thủy lực” là cần thiết, có ý nghĩa thiết thực.

III. Phương Pháp Thiết Kế Thiết Bị Thí Nghiệm Động Lực Học Giảm Chấn

Có nhiều phương pháp thiết kế thiết bị thí nghiệm để xác định đặc tính động lực học của xi lanh giảm chấn thủy lực. Một phương pháp phổ biến là sử dụng hệ thống điều khiển lực hoặc vị trí để tạo ra các loại tải trọng hoặc chuyển động khác nhau, và sau đó đo lường các thông số như lực, vận tốc và vị trí. Một phương pháp khác là sử dụng hệ thống rung động để tạo ra các dao động cưỡng bức, và sau đó phân tích đáp ứng của xi lanh giảm chấn. Việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu cụ thể của thí nghiệm và các nguồn lực sẵn có.

3.1. Thiết Kế Hệ Thống Điều Khiển Lực Hoặc Vị Trí

Hệ thống điều khiển lực hoặc vị trí cho phép tạo ra các loại tải trọng hoặc chuyển động khác nhau một cách chính xác và linh hoạt. Hệ thống này thường bao gồm một bộ điều khiển, một bộ khuếch đại, và một cơ cấu chấp hành như động cơ servo hoặc xi lanh thủy lực. Bộ điều khiển sẽ điều khiển cơ cấu chấp hành để tạo ra lực hoặc chuyển động mong muốn, và các cảm biến sẽ đo lường các thông số như lực, vận tốc và vị trí để phản hồi về bộ điều khiển. Theo tài liệu, với thiết bị này dùng để khảo sát xác định mối quan hệ giữa lực - chuyển dịch của pistông; hay quan hệ lực - vận tốc dịch chuyển từ đó đánh giá và kiểm tra được chất lượng của từng xi lanh giảm chấn, nhất là các Xi lanh giảm chấn cỡ nhỏ trong các thiết bị gia dụng.

3.2. Phân Tích Đáp Ứng Tần Số Sử Dụng Hệ Thống Rung Động

Hệ thống rung động tạo ra các dao động cưỡng bức với tần số và biên độ khác nhau, cho phép phân tích đáp ứng của xi lanh giảm chấn trong miền tần số. Phương pháp này đặc biệt hữu ích để xác định các tần số cộng hưởng và hệ số giảm chấn của xi lanh giảm chấn. Hệ thống rung động thường bao gồm một bộ tạo rung, một bàn rung, và các cảm biến để đo lường các thông số như gia tốc, vận tốc và vị trí. Theo tài liệu, một số kết quả phân tích các mối quan hệ giữa lực cản - chuyển dịch piston và lực cản - vận tốc chuyển dịch của quá trình kiểm tra đánh giá giảm chấn thủy lực với biên độ dao động của pistong và tần số dao động.

IV. Lựa Chọn Thiết Bị Đo Lường Thu Thập Dữ Liệu Thí Nghiệm

Việc lựa chọn thiết bị đo lường và thu thập dữ liệu là một bước quan trọng trong quá trình thiết kế thiết bị thí nghiệm. Các thiết bị đo lường phải có độ chính xác cao, độ phân giải tốt, và khả năng hoạt động ổn định trong môi trường thí nghiệm. Các thiết bị thu thập dữ liệu phải có khả năng ghi lại các thông số đo lường một cách đồng bộ và lưu trữ dữ liệu một cách an toàn. Ngoài ra, cần phải lựa chọn các thiết bị phù hợp với loại thí nghiệm và phạm vi đo lường mong muốn.

4.1. Cảm Biến Đo Lực Vận Tốc Và Vị Trí Chính Xác

Các cảm biến đo lực, vận tốc và vị trí là các thành phần quan trọng của thiết bị thí nghiệm. Cảm biến đo lực phải có khả năng đo lực tác dụng lên xi lanh giảm chấn với độ chính xác cao và dải đo phù hợp. Cảm biến đo vận tốc phải có khả năng đo vận tốc chuyển động của piston với độ phân giải tốt và thời gian đáp ứng nhanh. Cảm biến đo vị trí phải có khả năng đo vị trí của piston với độ chính xác cao và độ ổn định tốt. Theo tài liệu, cảm biến đo lực, cảm biến quang điện, cảm biến đo chiều dài là các thiết bị quan trọng trong thiết bị thí nghiệm.

4.2. Hệ Thống Thu Thập Dữ Liệu Đa Kênh Đồng Bộ

Hệ thống thu thập dữ liệu phải có khả năng thu thập dữ liệu từ nhiều cảm biến một cách đồng bộ và lưu trữ dữ liệu một cách an toàn. Hệ thống này thường bao gồm một bộ chuyển đổi tín hiệu tương tự sang số (ADC), một bộ vi xử lý, và một bộ nhớ. Bộ chuyển đổi ADC sẽ chuyển đổi tín hiệu tương tự từ các cảm biến thành tín hiệu số, bộ vi xử lý sẽ xử lý và lưu trữ dữ liệu, và bộ nhớ sẽ lưu trữ dữ liệu một cách an toàn. Theo tài liệu, bộ điều khiển động cơ servo và card thu thập dữ liệu DAQ là các thành phần quan trọng trong hệ thống thu thập dữ liệu.

V. Ứng Dụng Thực Tế Kết Quả Nghiên Cứu Thiết Bị Thí Nghiệm

Các thiết bị thí nghiệm được thiết kế và chế tạo có thể được sử dụng để nghiên cứu và phát triển các loại xi lanh giảm chấn mới, cũng như để kiểm tra chất lượng và độ bền của các xi lanh giảm chấn hiện có. Kết quả nghiên cứu có thể được sử dụng để cải thiện hiệu suất và tuổi thọ của xi lanh giảm chấn, từ đó nâng cao chất lượng và độ tin cậy của các sản phẩm và hệ thống sử dụng chúng.

5.1. Kiểm Tra Chất Lượng Đánh Giá Độ Bền Xi Lanh Giảm Chấn

Các thiết bị thí nghiệm có thể được sử dụng để kiểm tra chất lượng và đánh giá độ bền của xi lanh giảm chấn theo các tiêu chuẩn quốc tế hoặc các yêu cầu kỹ thuật cụ thể. Các thí nghiệm có thể bao gồm việc đo lường lực cản, hệ số giảm chấn, và đặc tính tần số, cũng như việc kiểm tra độ bền của xi lanh giảm chấn dưới các điều kiện tải trọng và môi trường khác nhau. Theo tài liệu, thiết bị này dùng để khảo sát xác định mối quan hệ giữa lực - chuyển dịch của pistông; hay quan hệ lực - vận tốc dịch chuyển từ đó đánh giá và kiểm tra được chất lượng của từng xi lanh giảm chấn, nhất là các Xi lanh giảm chấn cỡ nhỏ trong các thiết bị gia dụng.

5.2. Nghiên Cứu Phát Triển Các Loại Xi Lanh Giảm Chấn Mới

Các thiết bị thí nghiệm có thể được sử dụng để nghiên cứu và phát triển các loại xi lanh giảm chấn mới với các đặc tính và hiệu suất được cải thiện. Các thí nghiệm có thể bao gồm việc thử nghiệm các loại vật liệu mới, các thiết kế van mới, và các phương pháp điều khiển mới. Kết quả nghiên cứu có thể được sử dụng để tạo ra các xi lanh giảm chấn có khả năng hấp thụ rung động tốt hơn, hoạt động ổn định hơn, và có tuổi thọ cao hơn.

VI. Kết Luận Hướng Phát Triển Thiết Bị Thí Nghiệm Giảm Chấn

Việc thiết kế thiết bị thí nghiệm để xác định đặc tính động lực học của xi lanh giảm chấn thủy lực là một lĩnh vực kỹ thuật quan trọng và đầy thách thức. Tuy nhiên, với sự tiến bộ của công nghệ đo lường, điều khiển và thu thập dữ liệu, ngày càng có nhiều cơ hội để tạo ra các thiết bị thí nghiệm chính xác, tin cậy và hiệu quả về chi phí. Trong tương lai, các thiết bị thí nghiệm có thể được tích hợp với các hệ thống mô phỏng và phân tích để cung cấp thông tin toàn diện về hiệu suất và độ bền của xi lanh giảm chấn.

6.1. Tích Hợp Hệ Thống Mô Phỏng Phân Tích Dữ Liệu

Việc tích hợp thiết bị thí nghiệm với các hệ thống mô phỏng và phân tích dữ liệu cho phép tạo ra một quy trình nghiên cứu và phát triển toàn diện. Các hệ thống mô phỏng có thể được sử dụng để dự đoán hiệu suất của xi lanh giảm chấn trong các điều kiện vận hành khác nhau, và các hệ thống phân tích dữ liệu có thể được sử dụng để trích xuất thông tin quan trọng từ kết quả thí nghiệm. Theo tài liệu, việc tiến hành thử nghiệm xi lanh giảm chấn nhằm xác định khả năng làm việc của giảm chấn sau khi chế tạo hoặc sửa chữa; xác định độ bền của giảm chấn, chuẩn đoán hư hỏng sau một thời gian sử dụng.

6.2. Phát Triển Thiết Bị Thí Nghiệm Di Động Tự Động Hóa

Việc phát triển các thiết bị thí nghiệm di động và tự động hóa cho phép thực hiện các thí nghiệm tại hiện trường hoặc trong dây chuyền sản xuất, giúp tiết kiệm thời gian và chi phí. Các thiết bị thí nghiệm di động có thể được sử dụng để kiểm tra chất lượng của xi lanh giảm chấn trên các phương tiện hoặc thiết bị đang vận hành, và các thiết bị thí nghiệm tự động hóa có thể được sử dụng để kiểm tra chất lượng của xi lanh giảm chấn trong quá trình sản xuất.

Nội dung chính

Tổng quan nghiên cứu

Trong ngành công nghiệp chế tạo phương tiện giao thông và thiết bị gia dụng, hệ thống giảm chấn đóng vai trò sống còn trong việc triệt tiêu rung động, giảm tiếng ồn và nâng cao tuổi thọ của kết cấu cơ khí. Tại Việt Nam, với hơn 50 triệu xe máy đang lưu hành và nhu cầu sản xuất máy móc ngày càng cao, việc đánh giá chất lượng giảm xóc sau chế tạo hoặc bảo dưỡng là yêu cầu cấp thiết. Tuy nhiên, các hệ thống kiểm tra đặc tính động lực học chuyên dụng nhập khẩu từ Đức, Nhật Bản hoặc Đài Loan thường có chi phí đầu tư rất lớn, dao động từ 800 triệu đến hơn 2 tỷ đồng, gây khó khăn cho các cơ sở nghiên cứu và doanh nghiệp vừa và nhỏ.

Đề tài tập trung giải quyết bài toán thiết kế, chế tạo và thử nghiệm thiết bị xác định đặc tính động lực học của xi lanh giảm chấn thủy lực với giá thành hợp lý và độ chính xác cao. Mục tiêu trọng tâm là hoàn thiện một hệ thống đo lường tự động có khả năng ghi nhận đồng thời lực cản, hành trình dịch chuyển và vận tốc làm việc của piston. Nghiên cứu được thực hiện tại Trung tâm thí nghiệm Trường Đại học Kỹ thuật Công nghiệp Thái Nguyên và Công ty TNHH MTV Cơ điện và Vật liệu nổ 31 trong giai đoạn năm 2017. Kết quả mang lại ý nghĩa thực tiễn lớn khi cung cấp một thiết bị hoàn chỉnh có hành trình dịch chuyển lên tới 500 mm, dải đo lực đạt 2.200 N, vận tốc thử nghiệm tối đa 300 mm/s, giúp tiết kiệm hơn 70% chi phí so với trang thiết bị ngoại nhập tương đương.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng cơ học thủy khí và động lực học dao động công trình. Nguyên lý vận hành của xi lanh giảm chấn thủy lực dựa trên sự tiết lưu chất lỏng qua các lỗ van piston trong hai trạng thái: chu kỳ nén và chu kỳ giãn nở. Lực cản thủy lực được mô hình hóa theo phương trình hàm phi tuyến giữa lực cản, độ nhớt dầu thủy lực và vận tốc dịch chuyển tức thời của cần piston. Đối với giảm chấn ma sát, lực cản phụ thuộc trực tiếp vào hệ số ma sát tiếp xúc và tải trọng nén tiếp diện.

Hệ thống cơ cấu dẫn động tịnh tiến sử dụng mô hình động lực học trục vít me bi kết hợp động cơ servo. Mối quan hệ giữa vận tốc quay của trục động cơ và vận tốc dịch chuyển tuyến tính được thiết lập theo công thức:

$$\text{vận tốc quay} = \frac{60 \times \text{vận tốc tịnh tiến}}{\text{bước vít} \times \text{số đầu mối}}$$

Ba khái niệm học thuật cốt lõi được ứng dụng xuyên suốt gồm: đường cong trễ lực - chuyển dịch, đường đặc tính lực - vận tốc và hệ số cản thủy lực tương đương.

Phương pháp nghiên cứu

Nghiên cứu kết hợp phương pháp tính toán lý thuyết giải tích, mô phỏng 3D trên phần mềm chuyên dụng và thực nghiệm kiểm chứng trên mô hình thực tế.

• Quy trình thiết kế và mô phỏng: Động lực học kết cấu được mô hình hóa chi tiết trên AutoCAD và Autodesk Inventor để kiểm tra dung sai lắp ghép và chống dao động cộng hưởng trước khi gia công cơ khí.
• Quy mô mẫu thử: Mẫu thử thực nghiệm là cụm giảm xóc sau xe máy Honda Super Dream với đường kính xi lanh 18 mm, chiều dài lớn nhất 375 mm, chiều dài nhỏ nhất 302 mm và biên độ làm việc 73 mm. Tải trọng cản cực đại ước tính trên một cụm giảm xóc đạt khoảng 625 N đến 1.000 N.
• Phương pháp đo lường và xử lý dữ liệu: Hệ thống sử dụng cảm biến lực Loadcell RSC-500 của hãng HBM với dải đo 500 lb (tương đương 2.222,64 N), cảm biến độ dài LVDT LD600-50 OMEGA với dải đo tuyến tính 100 mm và cảm biến quang điện BS5-T2M có tần số đáp ứng 2 kHz. Tín hiệu điện áp analog từ các cảm biến được số hóa qua card thu thập dữ liệu DAQ và xử lý theo thời gian thực bằng phần mềm LabVIEW cùng NI SignalExpress.
• Phương pháp hiệu chuẩn: Thực hiện đối chiếu kiểm chuẩn lực bằng lực kế tiêu chuẩn Shimpo FGN-50B đạt độ chính xác 0,2% qua 4 cấp tải trọng nén từ 163,5 N đến 462,8 N, cùng kiểm chuẩn dịch chuyển bằng thước cặp cơ khí chính xác 0,01 mm qua 5 mốc đo từ 30 mm đến 90 mm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình chế tạo và hiệu chuẩn thiết bị đã thu được các kết quả kỹ thuật đồng bộ, đáp ứng toàn diện các tiêu chuẩn kiểm tra cơ khí:

• Hoàn thiện thiết bị cơ khí - điện tử: Thiết bị có kích thước nhỏ gọn 1.500 x 580 x 280 mm, trọng lượng tổng thể khoảng 100 kg. Hệ thống trang bị động cơ servo công suất 1,0 kW, tốc độ quay tối đa 2.000 vòng/phút, dẫn động vít me bi đường kính 20 mm bước 10 mm, tạo ra lực nén kéo tối đa đạt 2.500 N và vận tốc trượt 300 mm/s.
• Độ tuyến tính của hệ thống đo lực: Kết quả hiệu chuẩn cho thấy điện áp đầu ra tỷ lệ tuyến tính hoàn hảo với lực tác dụng, xác lập hệ số quy đổi $K_F = 250\text{ N/V}$. Trị số lực nén thực tế tại các mức 163,5 N; 243,3 N; 326,4 N và 462,8 N tương ứng chính xác với điện áp đo từ 1,666 V đến 2,860 V với hệ số tương quan $R^2$ xấp xỉ 0,999.
• Độ tuyến tính của hệ thống đo dịch chuyển: Hệ số chuyển đổi khoảng cách $K_x$ đạt giá trị trung bình 20,5 mm/V. Tại các vị trí đo 30 mm, 50 mm và 90 mm, điện áp ghi nhận lần lượt là 1,495 V; 2,460 V và 4,491 V, độ lệch chuẩn giữa các lần đo dưới 1,2%.
• Đặc tính động lực học mẫu thử: Kết quả ghi nhận trên xi lanh xe máy Super Dream cho thấy rõ sự bất đối xứng giữa hai chu kỳ làm việc. Lực cản trong chu kỳ giãn nở lớn hơn khoảng 1,8 lần so với chu kỳ nén tại cùng vận tốc chuyển dịch 150 mm/s, phản ánh đúng đặc tính chống nảy của giảm xóc thương mại.

Thông số kỹ thuật	Giá trị thiết kế	Giá trị đo kiểm thực tế	Dung sai sai lệch
Công suất động cơ	1,0 kW	1,0 kW	0,0%
Tốc độ dịch chuyển tối đa	300 mm/s	298,5 mm/s	0,5%
Lực tác động cực đại	2.500 N	2.450 N	2,0%
Hệ số hiệu chuẩn lực ($K_F$)	250,0 N/V	250,0 N/V	0,0%
Hệ số hiệu chuẩn dịch chuyển ($K_x$)	20,0 mm/V	20,5 mm/V	2,5%

Thảo luận kết quả

Các đường đặc tính lực - chuyển dịch và lực - vận tốc thu được từ phần mềm NI SignalExpress phản ánh dạng đồ thị vòng trễ khép kín đặc trưng của giảm chấn thủy lực. Hiện tượng lực cản ở chu kỳ nén thấp hơn chu kỳ giãn giúp xe dễ dàng hấp thụ xung lực khi bánh xe gặp gờ nổi, trong khi lực giãn lớn giúp triệt tiêu nhanh dao động nảy của khung xe, đảm bảo an toàn vận hành.

So với các thiết bị thí nghiệm nhập khẩu của hãng Inova, hệ thống tự chế tạo đạt độ chính xác tương đương trong dải tần số khảo sát từ 0,1 Hz đến 5 Hz, đáp ứng hơn 95% yêu cầu kiểm tra đối với các dòng xe gắn máy 100cc - 150cc và xi lanh ma sát máy giặt. Dữ liệu thực nghiệm thu được rất ổn định, không xuất hiện hiện tượng nhiễu xung điện áp nhờ bố trí mạch bảo vệ cách ly quang và các cảm biến quang điện giới hạn hành trình.

Đề xuất và khuyến nghị

• Tích hợp cảm biến nhiệt độ và hệ thống làm mát: Bổ sung đầu dò nhiệt độ bề mặt xi lanh để đánh giá sự suy giảm độ nhớt của dầu thủy lực trong dải nhiệt từ 25°C đến 85°C khi thử nghiệm bền liên tục trong 120 phút. Nhóm nghiên cứu cơ điện tử cần thực hiện nâng cấp này trong thời hạn 6 tháng tới.
• Nâng cấp công suất để mở rộng dải sản phẩm: Thay thế động cơ servo lên công suất 3,0 kW và kéo dài bệ đỡ mẫu lên 800 mm nhằm đáp ứng kiểm tra các loại giảm chấn ô tô con 4 - 7 chỗ với dải lực cản lên đến 5.000 N. Doanh nghiệp cơ khí chế tạo có thể hoàn thiện nâng cấp này trong vòng 12 tháng.
• Phát triển thuật toán chẩn đoán lỗi tự động: Lập trình bổ sung mô-đun phân tích phổ dao động trên nền tảng LabVIEW để tự động phát hiện các khuyết tật như rò rỉ van dầu, mòn phốt chặn khí hoặc biến dạng cần piston. Thời gian nghiên cứu và nghiệm thu phần mềm đề xuất trong 9 tháng.
• Ban hành quy trình kiểm định tiêu chuẩn: Đề xuất các trung tâm đăng kiểm và phòng thử nghiệm phụ tùng xe máy chuẩn hóa quy trình đo đặc tính động lực học theo tiêu chuẩn quốc gia dựa trên bộ gá và thuật toán của đề tài trong vòng 18 tháng tới.

Đối tượng nên tham khảo luận văn

• Kỹ sư nghiên cứu và phát triển sản phẩm (R&D): Hữu ích cho các kỹ sư cơ khí tại các nhà máy chế tạo phụ tùng ô tô, xe máy và máy giặt cần tài liệu tính toán cơ cấu truyền động vít me bi và tích hợp cảm biến đo lực chính xác cao.
• Giảng viên và nghiên cứu sinh ngành Cơ khí - Tự động hóa: Cung cấp nguồn tài liệu tham khảo hoàn chỉnh về quy trình xây dựng hệ thống đo lường điều khiển ghép nối máy tính qua card DAQ và ngôn ngữ LabVIEW.
• Cán bộ quản lý chất lượng (QC/QA): Giúp các kỹ thuật viên kiểm định hiểu rõ cơ sở thiết lập các phép thử lực - vận tốc, từ đó xây dựng tiêu chuẩn kiểm soát chất lượng đầu ra cho các sản phẩm giảm chấn thủy lực.
• Sinh viên chuyên ngành Cơ khí chế tạo máy và Cơ điện tử: Dùng làm mẫu đồ án tốt nghiệp tiêu biểu trong việc phối hợp giữa thiết kế phần cứng cơ khí, chọn lựa thiết bị tiêu chuẩn và lập trình xử lý tín hiệu thực nghiệm.

Câu hỏi thường gặp

Tại sao nghiên cứu lại chọn cơ cấu vít me bi thay vì cơ cấu tay quay con trượt?

Cơ cấu vít me bi kết hợp động cơ servo cho phép lập trình linh hoạt hành trình và thay đổi vô cấp vận tốc tịnh tiến lên tới 300 mm/s. Ngược lại, cơ cấu tay quay con trượt có biên độ cố định theo bán kính quay, khó điều chỉnh linh hoạt và đòi hỏi chế tạo cơ khí phức tạp khi muốn thay đổi nhiều chế độ thử nghiệm khác nhau.

Ý nghĩa thực tế của hệ số hiệu chuẩn lực $K_F = 250\text{ N/V}$ là gì?

Hệ số $K_F = 250\text{ N/V}$ thể hiện rằng cứ mỗi 1 V điện áp analog thu được từ mạch khuếch đại cảm biến Loadcell sẽ tương ứng với lực cản thủy lực là 250 N. Nhờ tính tuyến tính cao của cảm biến RSC-500, phần mềm điều khiển chỉ cần nhân trực tiếp điện áp đo với hệ số này để xuất ra giá trị lực chính xác với sai số dưới 0,5%.

Thiết bị này có thể kiểm định được giảm chấn của dòng xe nào?

Thiết bị được thiết kế tối ưu cho các loại xi lanh giảm chấn xe máy phổ thông có hành trình dưới 100 mm và lực cản dưới 2.200 N như Honda Super Dream, Wave, Future, Yamaha Sirius. Ngoài ra, thiết kế khung máy cho phép mở rộng không gian gá đặt lên tới 500 mm để thử nghiệm một số loại giảm chấn ô tô cỡ nhỏ hoặc giảm xóc máy giặt.

Phần mềm LabVIEW đóng vai trò gì trong hệ thống đo lường này?

LabVIEW đóng vai trò là trung tâm điều khiển và xử lý dữ liệu. Phần mềm phát tín hiệu điều khiển động cơ servo chạy theo chu kỳ khứ hồi, đồng thời nhận tín hiệu từ card DAQ để biểu diễn đồ thị lực - thời gian, vị trí - thời gian và vẽ tự động các đường cong quan hệ lực - chuyển dịch theo thời gian thực.

Làm thế nào để mở rộng thiết bị sang kiểm tra giảm chấn ô tô tải?

Để kiểm tra giảm chấn tải trọng lớn, cần nâng cấp động cơ servo lên công suất trên 5,0 kW, tăng đường kính trục vít me bi lên 32 mm, thay thế Loadcell dải đo 10.000 N đến 20.000 N và gia cố độ cứng vững của khung thép chịu lực để triệt tiêu độ võng đàn hồi trong quá trình nén ép.

Kết luận

• Đề tài đã thiết kế và chế tạo thành công thiết bị thí nghiệm kiểm tra đặc tính động lực học của xi lanh giảm chấn thủy lực với công suất 1,0 kW và vận tốc đạt 300 mm/s.
• Xác lập chính xác các hệ số hiệu chuẩn đo lường tuyến tính gồm hệ số lực $K_F = 250\text{ N/V}$ và hệ số dịch chuyển $K_x = 20,5\text{ mm/V}$ với sai số thực nghiệm dưới 2,5%.
• Xây dựng thành công hệ thống thu thập và phân tích dữ liệu tự động trên nền tảng LabVIEW và NI SignalExpress, xuất kết quả đồ thị quan hệ lực - chuyển dịch và lực - vận tốc rõ ràng.
• Kiểm chứng thực tế thành công trên mẫu giảm xóc sau xe máy Honda Super Dream, khẳng định tính năng vận hành ổn định và khả năng ứng dụng cao trong phòng thí nghiệm.
• Kế hoạch tiếp theo trong 12 tháng tới sẽ tập trung nâng cấp dải đo lực lên 5.000 N và tích hợp cảm biến nhiệt độ nhằm mở rộng phạm vi kiểm định cho công nghiệp ô tô.

Quý bạn đọc và các đơn vị nghiên cứu quan tâm có thể ứng dụng trực tiếp mô hình thiết kế này để xây dựng các trạm kiểm chuẩn chất lượng giảm xóc cơ khí với chi phí tối ưu nhất.

Trích đoạn nội dung tài liệu

MỞ ĐẦU. GIỚI THIỆU VỀ GIẢM CHẤN VÀ THIẾT BỊ THÍ NGHIỆM 4 1. Tổng quan về một số loại giảm chấn. Tổng quan về thiết bị thí nghiệm.

CƠ SỞ BÀI TOÁN THIẾT KẾ. Cơ sở xác định thông số thiết bị. Chọn nguyên lý thiết bị. Tính chọn phƣơng án thiết kế thiết bị.

THIẾT KẾ, CHẾ TẠO THIẾT BỊ THÍ NGHIỆM. Lựa chọn thành phần tiêu chuẩn của thiết bị. Thiết kế phần cơ khí của thiết bị. Chế tạo, lắp ráp, chạy thử thiết bị.

Thông số của thiết bị. HIỆU CHUẨN THIẾT BỊ. Đối tƣợng, phƣơng tiện hiệu chuẩn. Hiệu chuẩn hệ thống đo lực.

Hiệu chuẩn hệ thống đo chuyển dịch. THỰC NGHIỆM VỚI THIẾT BỊ. Lấy mẫu và tiến hành thí nghiệm. Xử lý số liệu thí nghiệm.

Kết quả đạt đƣợc. Thông số cơ bản của thiết bị, phạm vi sử dụng. Hƣớng phát triển tiếp theo .41 TÀI LIỆU THAM KHẢO. 50 vi c DANH MỤC CÁC THUẬT NGỮ, KÝ HIỆU, CÁC TỪ VIẾT TẮT STT Kí hiệu Diễn giải nội dung đầy đủ 1 F Lực ma sát (lực cản) pistong 2 V (m/s) Vận tốc chuyển dịch của pistong 3 X Khoảng dịch chuyển của pistong 4 Vloadcell Tín hiệu điện áp của cảm biến loadcell 5 V (vol) Điện áp 6 KF Hệ số tỷ lệ giữa lực và vận tốc 7 Kx Hệ số tỷ lệ giữa lực và chuyển dịch của pistong 8 t Bƣớc của vít me 9 I Độ nhậy của điện áp 10 ω Tần số dao động 18 P Công suất động cơ 21 η Hiệu suất 22 n Tốc động vòng quay vii c DANH MỤC CÁC BẢNG BIỂU, PHỤ LỤC Bảng 4.

Kết quả trị số lực nén và điện áp. Kết quả trị số chuyển dịch và điện áp. Các giá trị vận tốc. Giá trị trung bình của V (mm/s) và F (N).

Số liệu khảo sát mối quan hệ giữa F (N) và X (mm). Số liệu khảo sát mối quan hệ giữa X (mm) và V (mm/s). Số liệu khảo sát mối quan hệ giữa F (N) và V (mm/s). 56 viii c DANH MỤC CÁC HÌNH VẼ Hình 1.

Một số xi lanh giảm chấn cỡ nhỏ thông dụng [1]. Xi lanh giảm chấn trong máy giặt [2]. Sơ đồ cấu tạo giảm xóc sau sau xe máy [3]. Dầu dịch chuyển trong xi lanh giảm xóc sau sau xe máy [3].

Sơ đồ nguyên lý giảm xóc xe máy [3]. Cấu tạo giảm chấn máy giặt [2]. Sơ đồ nguyên lý giảm chấn máy giặt. Một dạng thiết bị thí nghiệm điển hình sử dụng nguyên lý thủy lực [4].

Thiết bị kiểm tra cho một sản phẩm [4]. Thiết bị kiểm tra cho nhiều sản phẩm [4]. Giá chuyển hƣớng toa xe lửa [5]. Thiết bị kiểm tra giảm chấn ngành đƣờng sắt [4].

Gá kẹp bằng tay và gá kẹp bằng thủy lực [4]. Hệ thống đo lƣờng nhiệt độ, không khí/ nƣớc làm mát. Hệ thống đo lƣờng giảm chấn đƣợc tích hợp trên xe tải, trong phòng thí nghiệm, trong dây chuyền sản xuất …………………………………………………9 Hình 1. Thành phần cơ bản của thiết bị kiểm tra xi lanh giảm chấn [4].

Quan hệ lực - chuyển dịch, lực - vận tốc của giảm chấn thủy lực với biên độ dao động 2mm, tần số = 0. Quan hệ giữa lực - chuyển dịch, lực - vận tốc của giảm chấn thủy lực với biên độ dao động 2 mm, tần số dao động thay đổi từ 0,1 Hz đến 10 Hz. Một dạng thiết bị kiểm tra giảm chấn ma sát [6]. Quan hệ giữa lực - chuyển dịch giảm chấn ma sát [6].

Quan hệ giữa lực - vận tốc giảm chấn ma sát [6]. Nguyên lý hoạt động của thiết bị thí nghiệm. Cảm biến đo lực [10]. Cảm biến quang điện [11].

Cảm biến đo chiều dài [12]. Bộ điều khiển động cơ servo và card thu thập dữ liệu DAQ. Lắp ráp thiết bị phần thô và lắp vỏ. Lắp động cơ với bệ trên, khớp nối và gối đỡ, trục dẫn hƣớng.

Sơn phủ, lắp ráp thiết bị mặt trƣớc và mặt sau. Lắp cảm biến quang điện, cảm biến bảo vệ, cảm biến chuyển dịch. Lắp cảm biến đo lực trên bệ cố định. Lắp xi lanh giảm chấn xe máy và xi lanh giảm chấn ô tô.

Bộ hiển hị điện áp. Lực kế Shimpo FGN-50B. Thực nghiệm hệ thống đo lực. Đồ thị quan hệ giữa điện áp và lực.

Đồ thị quan hệ giữa điện áp và chuyển dịch. Cụm giảm xóc sau xe máy Honda Super Dream. Giảm chấn thủy lực tháo từ cụm giảm chấn. Đồ gá mẫu trên bệ di động và trên bàn máy.

Gá lắp giảm chấn trên thiết bị thí nghiệm. Mô đun điều khiển và giao diện điều khiển. Mô đun ghi dữ liệu. Tín hiệu của cảm biến vị trí theo thời gian.

Tín hiệu của cảm biến đo lực theo thời gian. Kết hợp tín hiệu điện của cảm biến vị trí và cảm biến lực. Đồ thị mối quan hệ giữa lực F và dịch chuyển X. Đồ thị mối quan hệ giữa chuyển dịch X và vận tốc V.

Đồ thị mối quan hệ giữa F (N) và V (mm/s). TÍNH CẤP THIẾT CỦA ĐỀ TÀI Do yêu cầu không ngừng nâng cao chất lƣợng các sản phẩm phục vụ nhu cầu lợi ích cho con ngƣời nhƣ sản phẩm ô tô, xe máy hay các thiết bị gia dụng nhƣ máy giặt, máy vắt… Với mục tiêu ngày càng nâng cao chất lƣợng theo chỉ tiêu về độ rung động, độ ồn, trong khi vẫn nâng cao tốc độ của các thiết bị. Hiện tại trên thế giới đã và đang đƣa vào sử dụng nhiều kết cấu có tác dụng giảm chấn nhƣ: đệm lò xo, lo xo đĩa, lò xo nhíp, lò xo cao su, lò xo không khí, nhƣng xi lanh giảm chấn vẫn đƣợc sử dụng nhiều nhất trong các kết cấu treo của ô tô, xe máy (xem hình 1), hay giảm chấn ma sát của hệ thống treo máy giặt (xem hình 2)… Chú thích: + Loại a, b: Xi lanh giảm chấn trong ô tô + Loại c, d, e: Xi lanh giảm chấn trong xe máy a b c d e Hình 1: Một số xi lanh giảm chấn cỡ nhỏ thông dụng [1] Hình 2: Xi lanh giảm chấn trong máy giặt [2] 1 c Do đã từ lâu xi lanh giảm chấn đã đƣợc chế tạo và sử dụng rộng rãi nên ở hầu hết các nƣớc, nhất là các nƣớc chuyên sản xuất xi lanh giảm chấn đã đầu tƣ nhiều vào công tác nghiên cứu, thiết kế, chế tạo và thử nghiệm giảm chấn sản phẩm. Việc tiến hành thử nghiệm xi lanh giảm chấn nhằm xác định: khả năng làm việc của giảm chấn sau khi chế tạo hoặc sửa chữa; xác định độ bền của giảm chấn, chuẩn đoán hƣ hỏng của giảm chấn sau một thời gian sử dụng.

Quá trình thí nghiệm tiến hành phân tích đánh giá các đặc tính động lực học của giảm chấn thông qua mối quan hệ giữa lực cản (F); vận tốc chuyển dịch (v); hành trình làm việc của pistong (x). Tất cả những công việc thí nghiệm trên phần lớn đƣợc thực hiện trên các thiết bị chuyên dụng, mà bất cứ nhà chế tạo nào cũng phải có. Cùng với sự tiến bộ của khoa học kỹ thuật, máy tính cũng đƣợc đƣa vào ứng dụng trong các thiết bị thử xi lanh giảm chấn để đánh giá chất lƣợng giảm chấn với các mục đích phân tích và xử lý các kết quả do đƣợc nhanh chóng và chính xác hơn. Thực tế trong nhiều năm qua việc chế tạo các thiết bị đánh giá kiểm tra chất lƣợng, độ bền của xi lanh giảm chấn ở nƣớc ta đang còn nhiều hạn chế, các thiết bị kiểm tra đa số đƣợc nhập từ các nƣớc chuyên sản xuất nhƣ: Trung Quốc, Đài Loan, Nhật Bản, Anh, Pháp, Đức…có kính phí đầu tƣ rất lớn.

Xuất phát từ nhu cầu thực tiễn phục vụ công tác giảng dạy, nghiên cứu khoa học và dịch vụ thí nghiệm phải thỏa mãn điều kiện đơn giản, hiệu quả và chi phí đầu tƣ thấp, việc triển khai đề tài “Thiết kế, chế tạo thiết bị thí nghiệm xác định đặc tính động lực học của xi lanh giảm chấn thủy lực” là cần thiết, có ý nghĩa thiết thực. Với thiết bị này dùng để khảo sát xác định mối quan hệ giữa lực - chuyển dịch của pistông; hay quan hệ lực - vận tốc dịch 2 c chuyển từ đó đánh giá và kiểm tra đƣợc chất lƣợng của từng xi lanh giảm chấn, nhất là các Xi lanh giảm chấn cỡ nhỏ trong các thiết bị gia dụng. MỤC TIÊU, Ý NGHĨA VÀ PHƢƠNG PHÁP NGHIÊN CỨU. Mục tiêu: Nghiên cứu, thiết kế, chế tạo đƣợc một thiết bị thí nghiệm nhằm kiểm tra, đánh giá xi lanh giảm chấn cỡ nhỏ lắp trên xe máy, ô tô, thiết bị gia dụng.

Đồng thời ứng dụng công nghệ thông tin sử dụng các phần mềm tính toán, trích xuất dữ liệu đƣa ra các thông số, kết quả thí nghiệm đƣợc chính xác hơn. Kiểm nghiệm và hiệu chỉnh thiết bị dựa trên kết quả nghiên cứu thực nghiệm đối với xy lanh giảm chấn thủy lực của xe máy. Ý nghĩa khoa học, thực tiễn: 2. Ý nghĩa khoa học: Tạo ra một thiết bị ứng dụng cho học tập, nghiên cứu, kiểm soát chất lƣợng sản phẩm của quá trình sử dụng.

Tiếp tục góp phần hoàn thiện phƣơng pháp tƣ duy khoa học: từ xây dựng ý tƣởng đến thiết kế, chế tạo, thử nghiệm hoàn thiện sản phẩm nghiên cứu. Góp phần thúc đẩy tƣ duy sáng tạo về tính toán, lựa chọn kết cấu cụ thể của thiết bị thí nghiệm trên cơ sở kiến thức phổ thông sẵn có; khả năng phối hợp các mô đun để tạo ra sản phẩm hoàn chỉnh. Ý nghĩa thực tiễn: Đối với ngành cơ khí nói chung và ngành chế tạo máy nói riêng, các thiết bị thử nghiệm kiểm tra nhƣ trên đang đƣợc sử dụng rất nhiều và đóng vai trò to lớn trong quá trình đánh giá và lựa chọn các thông số hợp lý khi gia công. Đề tài sẽ góp phần quan trọng trong việc thử nghiệm kiểm tra độ bền của xi lanh giảm chấn cỡ nhỏ thông qua việc xác định mối quan hệ giữa lực - vận tốc - chuyển dịch của pistong với kết quả tin cậy, đặc biệt phù hợp với phạm vi phòng thí nghiệm vừa và nhỏ, tiết kiệm thời gian, kinh phí.
