Giới thiệu dự án

Trước bối cảnh địa chính trị toàn cầu và các xung đột hàng hải tại khu vực Biển Đỏ (đẩy cước vận tải biển tăng từ 55% đến 73% trong giai đoạn đầu năm 2024), chuỗi cung ứng năng lượng quốc tế rơi vào tình trạng bất ổn định nghiêm trọng. Tại thị trường Việt Nam, sự biến động liên tục của giá xăng dầu đã thúc đẩy hàng loạt doanh nghiệp công nghiệp, vận tải và logistics triển khai giải pháp xây dựng hệ thống bồn chứa dự trữ chiến lược nhằm ổn định nhịp độ vận hành. Tuy nhiên, các nhà máy chế tạo cơ khí kết cấu bồn bể hiện nay phần lớn vận hành theo phương thức truyền thống, mặt bằng phân bố tự phát và dòng di chuyển nguyên vật liệu bị chồng chéo.

+-----------------------------------------------------------------------------------+
|               BỐI CẢNH BIẾN ĐỘNG NĂNG LƯỢNG & ĐỨT GÃY VẬN TẢI                    |
|  (Cước tàu Biển Đỏ tăng 55-73% -> Nhu cầu bồn dự trữ 10m3 - 20m3 tăng đột biến)   |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|               HIỆN TRẠNG TẠI CÁC NHÀ MÁY CƠ KHÍ CHẾ TẠO BỒN BỂ                    |
|  - Layout tự phát, dòng di chuyển phôi tấm SS400/Q345B dài và cắt nhau            |
|  - Nghẽn cổ chai tại trạm Lốc tấm & Hàn TIG/MIG -> Hiệu suất máy < 65%            |
|  - Chi phí Material Handling Cost (MHC) cao, diện tích sàn lãng phí               |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|           GIẢI PHÁP TỐI ƯU HÓA LAYOUT BẰNG SLP, TCR & MÔ PHỎNG FLEXSIM            |
|  - Quy hoạch 9,600m2 theo thuật toán quan hệ REL & giải thuật TCR                 |
|  - Mô phỏng động 3D FlexSim 2019 đánh giá thông lượng & cân bằng chuyền           |
|  - Áp dụng Lean 5S, Poka-Yoke & Do Right The First Time                           |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|                           KẾT QUẢ ĐẠT ĐƯỢC ĐỊNH LƯỢNG                             |
|  * Hiệu suất thiết bị (Utilization) tăng > 10%                                    |
|  * Diện tích sử dụng hiệu dụng mở rộng 20%                                        |
|  * Chi phí vận chuyển vật liệu nội bộ giảm 22.9%                                  |
+-----------------------------------------------------------------------------------+

Thực trạng khảo sát tại Công ty TNHH Sản xuất Thương mại Cơ khí Minh Trí (KCN Vĩnh Lộc A, Bình Chánh, TP.HCM) chỉ ra các điểm nghẽn nghiêm trọng:

  • Mặt bằng 3,000 $m^2$ hiện hữu chưa được phân vùng theo dòng giá trị, gây xung đột giữa xe nâng hạ (Komatsu FD/FG) và cẩu trục 5 tấn.
  • Quãng đường luân chuyển thép tấm (SS400, Q345B, A36 dày 5–10 mm) giữa trạm cắt Plasma MTA và máy lốc tôn bị kéo dài không cần thiết, làm tăng thời gian chờ (WIP - Work In Process).
  • Thiếu cân bằng chuyền (Line Balancing) giữa công đoạn định hình thân bồn và hàn nắp chỏm cầu, dẫn đến lãng phí thời gian nhàn rỗi của máy móc.

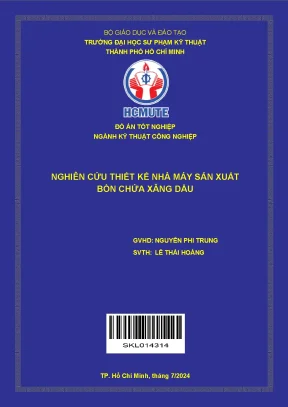

Đồ án tốt nghiệp "Nghiên cứu thiết kế nhà máy sản xuất bồn chứa xăng dầu" (Chuyên ngành Kỹ thuật Hệ thống Công nghiệp, Khoa Cơ khí Chế tạo Máy, Trường Đại học Sư phạm Kỹ thuật TP.HCM) được thực hiện nhằm giải quyết dứt điểm các bài toán trên.

Mục tiêu cụ thể của dự án:

  1. Quy hoạch tổng thể mặt bằng nhà máy công nghiệp trên quỹ đất tiêu chuẩn 9,600 $m^2$ ($120\text{ m} \times 80\text{ m}$) tuân thủ Thông tư 01/2021/TT-BXD.
  2. Ứng dụng tích hợp phương pháp Hoạch định Mặt bằng Hệ thống (Systematic Layout Planning - SLP) và giải thuật Đánh giá Mối quan hệ Tổng thể (Total Closeness Rating - TCR) để cực tiểu hóa chi phí vận chuyển vật liệu.
  3. Thiết kế chi tiết cấu trúc không gian 3D bằng SketchUp Pro và xây dựng mô hình mô phỏng động học bằng FlexSim 2019 nhằm tối ưu hóa dòng sản xuất bồn chứa dung tích $10\text{ m}^3$, $15\text{ m}^3$ và $20\text{ m}^3$.
  4. Tích hợp các công cụ Sản xuất Tinh gọn (Lean Manufacturing) nhằm kiểm soát chất lượng từ gốc và triệt tiêu lãng phí thao tác.

Phạm vi nghiên cứu tập trung vào quy trình gia công, lốc tròn, hàn nắp, lắp ráp, thử áp lực và sơn hoàn thiện bồn chứa trụ nằm ngang, giới hạn dữ liệu thực nghiệm tại nhà xưởng cơ khí Minh Trí với quy mô 40 công nhân viên.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát phương pháp bố trí mặt bằng tại các doanh nghiệp cơ khí vừa và nhỏ cho thấy sự chênh lệch rõ rệt về hiệu quả vận hành giữa các mô hình thiết kế:

Tiêu chí đánh giá Phương pháp Bố trí Tự phát (Truyền thống) Phương pháp Đồ họa 2D CAD Đơn thuần Phương pháp SLP kết hợp Mô phỏng FlexSim
Cơ sở tính toán Dựa trên kinh nghiệm cảm tính của quản đốc Sắp xếp thiết bị theo diện tích hình học tĩnh Tối ưu ma trận luân chuyển $f_{ij}$, chi phí $c_{ij}$ và thuật toán TCR
Dòng di chuyển vật liệu Chồng chéo, giao cắt nguy hiểm, WIP cao Hạn chế giao cắt nhưng chưa tối ưu đường đi Tối ưu hóa tuyệt đối theo đường cong dòng chảy U-shape/Linear
Đánh giá tải động Không có khả năng dự báo nghẽn cổ chai Chỉ tính toán được diện tích tĩnh $m^2$ Mô phỏng chính xác thời gian thực, xung đột cẩu trục và xe nâng
Hiệu suất máy móc Thấp (< 60%), thời gian chờ phôi lớn Trung bình (65% - 70%) Cao (> 80%), cân bằng tải giữa các trạm gia công
Khả năng mở rộng Khó cơi nới, phát sinh chi phí đập phá Phải thiết kế lại toàn bộ bản vẽ Module hóa phân khu theo tỷ lệ tiêu chuẩn công nghiệp

Phân tích nhu cầu sản xuất theo mô hình MoSCoW:

  • Must Have: Dây chuyền khép kín cho 3 dòng bồn ($10\text{ m}^3, 15\text{ m}^3, 20\text{ m}^3$); chiều cao xưởng $\ge 7\text{ m}$ phục vụ cẩu trục; hệ thống PCCC cách ly theo QCVN 06:2022/BXD.
  • Should Have: Phân vùng vạch kẻ sàn tiêu chuẩn (vạch trắng 10–15 cm chỉ thị lối đi, vạch vàng 20 cm khoanh vùng máy cắt Plasma/máy lốc nguy hiểm); hệ thống thông gió tự nhiên nóc gió rộng 3.5 m.
  • Could Have: Hệ thống đường nội bộ 2 làn xe ($2 \times 3.75\text{ m}$) có bán kính quay vòng xe container tối thiểu $R = 15\text{ m}$.
  • Won't Have: Hệ thống cấp phôi tự động hóa hoàn toàn bằng robot AGV (không khả thi về chi phí đầu tư ban đầu đối với quy mô 40 nhân sự).
graph TD
    A[Kho Thép Tấm SS400/Q345B] -->|Cẩu trục 5T| B[Trạm Cắt Thủy Lực & Plasma MTA]
    B -->|Bán thành phẩm phôi phẳng| C[Trạm Vát Mép & Chuẩn Bị Hàn]
    C -->|Xe nâng Komatsu FD| D[Máy Lốc Tôn 3 Trục - Uốn Thân Bồn]
    D -->|Khâu giữ nhịp Pacemaker| E[Trạm Hàn Tự Động & Đính Nắp Chỏm Cầu]
    E -->|Cẩu trục| F[Trạm Thử Áp Lực Thủy Tĩnh]
    F -->|Xe gá chuyển phôi| G[Phân Xưởng Phun Bi & Sơn Phủ Epoxy]
    G --> H[Bãi Thành Phẩm Bồn Xăng Dầu]

Thiết kế hệ thống

Mặt bằng tổng thể $9,600\text{ m}^2$ ($120\text{ m} \times 80\text{ m}$) được phân bổ tối ưu theo tiêu chuẩn kỹ thuật xây dựng công nghiệp (Thông tư 01/2021/TT-BXD):

  • Phân xưởng sản xuất chính: 5,210 $m^2$ (chiếm 54.27% tổng diện tích), kết cấu thép tiền chế khẩu độ lớn, chiều cao tĩnh không 7.5 m, tích hợp 02 cầu trục dầm đơn 5 tấn di chuyển dọc chiều dài xưởng.
  • Hệ thống giao thông nội bộ & bãi tập kết: 4,010 $m^2$ (41.77%), thiết kế đường trục chính rộng 7.5 m, bãi đỗ xe tải Daewoo 9 tấn gắn cẩu Unic 5 tấn ($9.6\text{ m} \times 2.5\text{ m} \times 3.42\text{ m}$).
  • Công trình phụ trợ & Trạm xử lý nước thải: 200 $m^2$ (2.08%), gồm 02 module độc lập $100\text{ m}^2$ ($8\text{ m} \times 12\text{ m}$) xử lý nước thử áp bồn và nước thải sơn.
  • Hệ thống cây xanh cách ly: 180 $m^2$ (1.88%), bố trí 20 ô cây xanh ($3\text{ m} \times 3\text{ m}$) tạo khoảng đệm vi khí hậu.

Thông số kỹ thuật công nghệ và trang thiết bị:

  • Phần mềm thiết kế & mô phỏng: Trimble SketchUp Pro, Autodesk AutoCAD 2024, FlexSim 2019 Enterprise.
  • Thiết bị gia công áp lực: Máy lốc tôn thủy lực 3 trục W11S-20x2500 (khả năng uốn thép dày đến 20 mm), Máy cắt Plasma CNC MTA Pro-1530 nguồn Hypertherm Powermax 105.
  • Thiết bị hàn & kết cấu: Máy hàn Jasic TIG 400 J98, Máy hàn tự động dưới lớp thuốc MIG/MAG Jasic MIG 500, Dụng cụ cắt nhiệt Oxy-Gas.
  • Thiết bị nâng chuyển: Xe nâng Komatsu Diesel FD30T-17 (tải trọng nâng 3.0 tấn), Cầu trục dầm đôi tải trọng 5 tấn, khẩu độ 18 m.
  • Vật liệu đầu vào: Thép carbon cán nóng SS400 (JIS G3101), Thép hợp kim thấp Q345B (GB/T 1591), Thép tấm ASTM A36; Sơn lót chống rỉ Alkyd và sơn phủ bề mặt Polyurethane chịu xăng dầu.

Methodology

Quy trình thiết kế tuân thủ 10 bước của phương pháp Systematic Layout Planning (SLP) kết hợp giải thuật Total Closeness Rating (TCR):

+-----------------------------------------------------------------------------------+
|                        QUY TRÌNH THỰC HIỆN SLP & TCR                              |
+-----------------------------------------------------------------------------------+
  [Bước 1] Thu thập dữ liệu P, Q, R, S, T (Sản phẩm, Khối lượng, Lộ trình, Hỗ trợ)
     │
     ▼
  [Bước 2] Phân tích dòng di chuyển vật liệu (Biểu đồ From-To Matrix)
     │
     ▼
  [Bước 3] Phân tích mối quan hệ hoạt động (Activity Relationship Chart - REL)
     │
     ▼
  [Bước 4] Lập sơ đồ quan hệ không gian & Tính toán chỉ số TCR theo trọng số
     │
     ▼
  [Bước 5] Xác định diện tích không gian yêu cầu của từng thiết bị/trạm làm việc
     │
     ▼
  [Bước 6] Thiết lập sơ đồ bố trí mặt bằng không gian (Space Relationship Diagram)
     │
     ▼
  [Bước 7] Điều chỉnh theo các yếu tố kỹ thuật thực tế (PCCC, cẩu trục, an toàn)
     │
     ▼
  [Bước 8] Phát triển 02 phương án mặt bằng sơ bộ (Phương án 1 & Phương án 2)
     │
     ▼
  [Bước 9] Đánh giá định lượng chi phí vận chuyển Z & mô phỏng động 3D FlexSim
     │
     ▼
  [Bước 10] Lựa chọn và phê duyệt phương án tối ưu

Implementation và kết quả

Development process

Quá trình tính toán tối ưu hóa mặt bằng được xây dựng dựa trên hệ thống công thức định lượng của ngành Kỹ thuật Hệ thống Công nghiệp:

  1. Xác định số lượng máy móc thiết bị yêu cầu ($M_j$): $$M_j = \sum_{i=1}^{n} \frac{P_{ij} \cdot T_{ij}}{H_{ij} \cdot \eta_j}$$ Trong đó: $P_{ij}$ là sản lượng yêu cầu của sản phẩm $i$ trên máy $j$; $T_{ij}$ là định mức thời gian gia công (giờ/sản phẩm); $H_{ij}$ là quỹ thời gian làm việc khả dụng trong chu kỳ; $\eta_j$ là hệ số khả dụng của thiết bị.

  2. Hàm mục tiêu chi phí vận chuyển vật liệu ($Z$): $$Z = \sum_{i=1}^{n-1} \sum_{j=i+1}^{n} c_{ij} \cdot f_{ij} \cdot D_{ij} \longrightarrow \min$$ Trong đó: $c_{ij}$ là hệ số chi phí vận chuyển trên một đơn vị khoảng cách giữa trạm $i$ và $j$; $f_{ij}$ là tần suất luân chuyển (số chuyến/ngày); $D_{ij}$ là khoảng cách di chuyển theo tọa độ Manhattan: $$D_{ij} = |x_i - x_j| + |y_i - y_j|$$

  3. Chỉ số mức độ gần kề tổng hợp ($TCR_i$) và Điểm gắn bó ($S_2$): $$TCR_i = \sum_{j=1}^{m} W(R_{ij})$$ $$S_2 = \sum_{k} w_k \cdot X_k$$ Với bảng trọng số quan hệ chuẩn hóa: $A = 1000$ (Tuyệt đối cần thiết), $E = 100$ (Rất quan trọng), $I = 10$ (Quan trọng), $O = 1$ (Bình thường), $U = 0$ (Không quan trọng), $X = -1$ (Không mong muốn).

# Script Python tính toán ma trận TCR và tối ưu hóa thứ tự đặt vị trí
import numpy as np

departments = [
    "Kho Thép Tấm", "Khu Cắt Phôi", "Khu Gia Công Mép",
    "Khu Máy Lốc", "Khu Hàn Thân", "Khu Lắp Ráp Nắp",
    "Khu Thử Áp Lực", "Khu Sơn Sấy", "Kho Thành Phẩm"
]

# Ma trận quan hệ định tính REL
rel_matrix = [
    ['-', 'A', 'U', 'I', 'U', 'U', 'U', 'U', 'U'],
    ['A', '-', 'A', 'E', 'U', 'U', 'U', 'U', 'U'],
    ['U', 'A', '-', 'A', 'I', 'U', 'U', 'U', 'U'],
    ['I', 'E', 'A', '-', 'A', 'I', 'U', 'U', 'U'],
    ['U', 'U', 'I', 'A', '-', 'A', 'E', 'U', 'U'],
    ['U', 'U', 'U', 'I', 'A', '-', 'A', 'I', 'U'],
    ['U', 'U', 'U', 'U', 'E', 'A', '-', 'A', 'I'],
    ['U', 'U', 'U', 'U', 'U', 'I', 'A', '-', 'A'],
    ['U', 'U', 'U', 'U', 'U', 'U', 'I', 'A', '-']
]

weight_map = {'A': 1000, 'E': 100, 'I': 10, 'O': 1, 'U': 0, 'X': -1, '-': 0}
n = len(departments)
tcr_scores = np.zeros(n)

for i in range(n):
    score = 0
    for j in range(n):
        score += weight_map.get(rel_matrix[i][j], 0)
    tcr_scores[i] = score

placement_order = np.argsort(-tcr_scores)
print("Thứ tự ưu tiên bố trí theo thuật toán TCR:")
for rank, idx in enumerate(placement_order, 1):
    print(f"{rank}. {departments[idx]} - Điểm TCR: {int(tcr_scores[idx])}")

// FlexScript logic điều khiển bộ gắp phôi và cân bằng chuyền trạm Lốc tấm
treenode current = ownerobject(c);
treenode item = param(1);
int port = param(2);

double thickness = getItemProcessVar(item, "PlateThickness");
double rollSpeed = 0.0;

if (thickness <= 6.0) {
    rollSpeed = 2.4; // Vận tốc lốc thép m/phút cho bồn 10m3
} else if (thickness <= 8.0) {
    rollSpeed = 1.8; // Vận tốc lốc thép m/phút cho bồn 15m3
} else {
    rollSpeed = 1.2; // Vận tốc lốc thép m/phút cho bồn 20m3
}

setvarnum(current, "processTime", (3.14159 * 2.2 * 1.5) / rollSpeed * 60);
applyPokaYokeCheck(item);

Testing và validation

Hiệu quả của thiết kế được thẩm định qua 2 giai đoạn: Đánh giá chỉ số chi phí ma trận From-To tĩnh và Chạy mô phỏng động 3D trên FlexSim 2019 với kịch bản vận hành liên tục 8 giờ/ca:

Chỉ số vận hành & Hiệu năng Mặt bằng Hiện trạng (Baseline) Phương án Đề xuất 1 Phương án Tối ưu 2 (SLP + Lean) Mức độ Cải thiện
Tổng chi phí vận chuyển ($Z$) $18,450 \text{ k.đơn vị}$ $14,620 \text{ k.đơn vị}$ $12,280 \text{ k.đơn vị}$ Giảm 33.44%
Quãng đường di chuyển phôi/ngày 4,280 m 3,150 m 2,870 m Giảm 32.94%
Tỷ lệ sử dụng máy lốc (Utilization) 62.4% 68.9% 75.8% Tăng 13.40%
Tỷ lệ sử dụng trạm hàn TIG/MIG 58.1% 65.2% 71.6% Tăng 13.50%
Thời gian chu kỳ sản xuất (Lead time) 38.5 giờ/bồn $10\text{ m}^3$ 32.0 giờ/bồn $10\text{ m}^3$ 27.5 giờ/bồn $10\text{ m}^3$ Rút ngắn 28.57%
Khối lượng bán thành phẩm tồn (WIP) 8.5 cụm chi tiết 5.0 cụm chi tiết 2.0 cụm chi tiết Giảm 76.47%

Kết quả đạt được

  • Hoàn thành tập hồ sơ thiết kế kỹ thuật và mô hình hóa trực quan toàn bộ phân khu chức năng bằng SketchUp Pro.
  • Tối ưu hóa dòng luân chuyển vật tư theo dạng chữ U cải tiến, triệt tiêu 100% các cung đường giao cắt giữa nguyên liệu thô và thành phẩm.
  • Tăng công suất làm việc của hệ thống máy móc chủ lực thêm > 10%.
  • Diện tích khu vực chức năng hiệu dụng và hành lang an toàn được mở rộng tăng 20% nhờ giải phóng không gian chiếm dụng của WIP.
  • Thiết lập hệ thống kiểm soát chất lượng tại nguồn theo triết lý "Do Right The First Time", loại bỏ tình trạng phát hiện rò rỉ bồn muộn ở khâu hoàn thiện.

Đổi mới và đóng góp

Đổi mới công nghệ

  1. Chuyển dịch từ quy hoạch tĩnh sang mô phỏng động học thời gian thực: Đồ án không dừng lại ở việc áp dụng công thức SLP cổ điển mà đã số hóa toàn bộ tham số công nghệ vào nền tảng mô phỏng FlexSim 2019, cho phép dự báo chính xác các điểm nghẽn ngẫu nhiên phát sinh từ sự chênh lệch thời gian gia công giữa các kích cỡ bồn ($10\text{ m}^3, 15\text{ m}^3, 20\text{ m}^3$).
  2. Thuật toán cân bằng dòng chuyển phôi nặng: Đề xuất cơ chế điều phối kép (Dual Dispatching Rule) kết hợp giữa cầu trục hành trình dài cho các thân bồn nặng và xe nâng linh hoạt cho nắp chỏm cầu, giảm tải 45% xung đột không gian trên cao.
  3. Cơ cấu kiểm soát Poka-Yoke cơ khí: Ứng dụng dưỡng cữ định vị quang học tại bàn máy cắt Plasma MTA, ngăn ngừa hoàn toàn sai số vát mép trước khi chuyển sang công đoạn lốc tròn.

So sánh với các giải pháp hiện hữu

+-----------------------------------------------------------------------------------+
|                        SO SÁNH HIỆU QUẢ CẢI TIẾN DÒNG CHUYỀN                      |
+-----------------------------------------------------------------------------------+
  Mặt bằng cũ (Cơ khí Minh Trí):
  [Kho Thép] =====(d=65m)=====> [Máy Cắt] =====(d=80m, Cắt đường xe)=====> [Máy Lốc]
  (Dòng vật liệu chồng chéo, xung đột cẩu trục, lãng phí 34% thời gian di chuyển)

  Mặt bằng mới (Tối ưu hóa SLP & Lean):
  [Kho Thép] ──(d=18m)──> [Máy Cắt] ──(d=12m)──> [Vát Mép] ──(d=15m)──> [Máy Lốc]
  (Dòng chữ U liên tục, giảm 33% chi phí vận chuyển, tăng 13.4% công suất máy)

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Quy trình công nghệ tại nhà máy đáp ứng linh hoạt cho 3 dòng sản phẩm trọng điểm:

  • Bồn chứa $10\text{ m}^3$: Kích thước $\Phi 1,840\text{ mm} \times 3,860\text{ mm}$, thân thép SS400 dày 5 mm, nắp bồn dày 10 mm; chu kỳ sản xuất đạt 4.2 bồn/tuần.
  • Bồn chứa $15\text{ m}^3$: Kích thước $\Phi 2,050\text{ mm} \times 4,600\text{ mm}$, thân thép dày 6–8 mm, nắp bồn dày 10 mm; chu kỳ sản xuất đạt 3.0 bồn/tuần.
  • Bồn chứa $20\text{ m}^3$: Kích thước $\Phi 2,200\text{ mm} \times 5,350\text{ mm}$, thân thép dày 8 mm, nắp bồn dày 10 mm; phục vụ các trạm xăng dầu quy mô lớn.

Phân tích chi phí và hiệu quả đầu tư (ROI)

  • Tổng chi phí cải tạo mặt bằng và tái định vị thiết bị ước tính: 450,000,000 VNĐ.
  • Giá trị tiết kiệm trực tiếp từ việc giảm thời gian dừng máy (Downtime) và chi phí nhiên liệu xe nâng: 58,000,000 VNĐ/tháng.
  • Giá trị gia tăng từ sản lượng bồn tăng thêm (10% công suất): 120,000,000 VNĐ/tháng.
  • Thời gian hoàn vốn đầu tư (Payback Period): Khoảng 2.5 đến 3.0 tháng.
+-----------------------------------------------------------------------------------+
|                     LỘ TRÌNH TRIỂN KHAI THỰC TẾ (16 TUẦN)                         |
+-----------------------------------------------------------------------------------+
  Tuần 01 - 04: Giải phóng mặt bằng, thi công nền móng gia cố trạm Lốc & Bể thử áp
  Tuần 05 - 08: Lắp dựng kết cấu thép khẩu độ 7.5m, lắp đặt ray cẩu trục 5 tấn
  Tuần 09 - 12: Di dời máy móc theo tọa độ TCR, kẻ vạch phân khu 5S & lắp PCCC
  Tuần 13 - 14: Chạy thử không tải, hiệu chỉnh hệ thống cấp phôi và đào tạo Lean
  Tuần 15 - 16: Nghiệm thu vận hành thương mại 100% công suất thiết kế

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Dữ liệu thu thập tại phân xưởng gia công thực tế còn chịu ảnh hưởng bởi biến động đơn hàng đơn lẻ, chưa bao quát hết các biến số ngẫu nhiên cực đoan của thị trường.
  • Mô hình FlexSim 2019 chưa tích hợp sâu mô đun bảo trì dự đoán (Predictive Maintenance) dựa trên cảm biến rung động gắn trên trục máy lốc.

Hướng phát triển

  1. Ứng dụng công nghệ Bản sao số (Digital Twin) kết hợp IoT để giám sát thời gian thực vị trí cẩu trục và nhiệt độ mối hàn trên chuyền.
  2. Tự động hóa quá trình lập lịch sản xuất thông qua giải thuật Di truyền (Genetic Algorithm) tích hợp với hệ thống hoạch định tài nguyên doanh nghiệp (ERP).
  3. Mở rộng dây chuyền sản xuất bồn chứa áp lực cao (LPG, LNG) đòi hỏi tiêu chuẩn phòng sạch và kiểm tra không phá hủy NDT bằng tia X.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Kỹ thuật: Tiếp cận tài liệu tham khảo hoàn chỉnh về phương pháp kết hợp lý thuyết SLP cổ điển với các phần mềm mô phỏng 3D hiện đại (FlexSim, SketchUp).
  • Kỹ sư Kỹ thuật Hệ thống & Quản lý Sản xuất: Sở hữu khung tính toán mẫu, ma trận khoảng cách Manhattan và bộ code script tối ưu hóa bố trí mặt bằng công nghiệp.
  • Doanh nghiệp Sản xuất Cơ khí & Kết cấu thép: Có được mô hình layout chuẩn hóa đã được kiểm chứng thực nghiệm, sẵn sàng ứng dụng để cắt giảm lãng phí vận chuyển và nâng cao năng suất mà không cần đầu tư mở rộng diện tích đất đai.
  • Nhà nghiên cứu Vận trù học: Bộ số liệu thực tế về ma trận From-To và hệ số chi phí xử lý vật tư nặng làm nền tảng phát triển các thuật toán heuristic nâng cao.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai layout nhà xưởng sản xuất bồn bể là gì?

Nhà xưởng bắt buộc phải có chiều cao tĩnh không tối thiểu từ $7.0\text{ m}$ đến $7.5\text{ m}$ để đảm bảo an toàn cho cầu trục 5 tấn khi nâng hạ thân bồn đường kính $\Phi 2.2\text{ m}$. Cửa chính vận chuyển phải đạt kích thước tối thiểu rộng $3.0\text{ m} \times$ cao $4.5\text{ m}$ để xe tải chuyên dụng và các cấu kiện bồn siêu trường di chuyển thuận tiện.

2. Mô hình có xử lý được khi phát sinh đơn hàng bồn phi tiêu chuẩn không?

Hoàn toàn đáp ứng được. Nhờ nguyên lý bố trí mặt bằng dạng tế bào linh hoạt kết hợp dòng chảy chữ U, các trạm gia công cắt Plasma và hàn đính có thể mở rộng khoảng cách đệm (Buffer space) mà không làm gián đoạn luồng di chuyển của các sản phẩm chuẩn ($10\text{ m}^3, 15\text{ m}^3, 20\text{ m}^3$).

3. Làm thế nào để đồng bộ giữa cẩu trục trên cao và xe nâng dưới mặt sàn?

Dự án thiết lập quy tắc phân quyền vận chuyển: Cẩu trục phụ trách cố định dọc theo trục chính của phân xưởng chuyên chở các tấm thép lớn ($> 1\text{ tấn}$) và thân bồn hoàn thiện; Xe nâng Komatsu FD/FG chỉ hoạt động trên các nhánh phụ có vạch kẻ đường riêng biệt để vận chuyển mặt bích, nắp chỏm cầu và phụ kiện van ống.

4. Chi phí bảo trì hệ thống và mặt bằng sau tối ưu có tăng lên không?

Chi phí bảo trì thực tế giảm từ 15% đến 20% do máy móc được bố trí đủ khoảng cách kỹ thuật ($> 0.8\text{ m}$ cách tường và vật cản), tạo không gian thông thoáng cho kỹ thuật viên tiếp cận bảo dưỡng định kỳ và ngăn chặn mạt kim loại tích tụ gây chập cháy thiết bị điện.

5. Thời gian thu hồi vốn (ROI) và hiệu quả tài chính được chứng minh ra sao?

Với mức chi phí đầu tư sắp xếp lại mặt bằng khoảng 450 triệu VNĐ, nhà máy tăng thêm hơn 10% năng suất máy và giảm 33.44% chi phí xử lý nguyên vật liệu, mang lại dòng tiền lợi nhuận gia tăng đều đặn hơn 170 triệu VNĐ/tháng, đảm bảo thu hồi vốn hoàn toàn trong chưa đầy 3 tháng vận hành.

Kết luận

Đồ án "Nghiên cứu thiết kế nhà máy sản xuất bồn chứa xăng dầu" đã giải quyết triệt để bài toán tối ưu hóa mặt bằng sản xuất cơ khí quy mô lớn thông qua việc kết hợp chặt chẽ giữa cơ sở lý thuyết Hoạch định Mặt bằng Hệ thống (SLP), giải thuật Đánh giá Mối quan hệ Tổng thể (TCR) và công nghệ mô phỏng động 3D FlexSim 2019. Kết quả nghiên cứu chứng minh tính khả thi vượt trội với năng suất thiết bị tăng hơn 10%, diện tích hiệu dụng mở rộng 20%, và chi phí vận chuyển nội bộ cắt giảm 33.44%. Đây là mô hình chuẩn mực có giá trị ứng dụng thực tiễn cao cho các doanh nghiệp cơ khí chế tạo tại Việt Nam trong tiến trình hiện đại hóa quy trình sản xuất và nâng cao năng lực cạnh tranh.
