Giới thiệu dự án

Bối cảnh và thực trạng ngành chế biến gỗ

Ngành công nghiệp chế biến và sản xuất đồ gỗ xuất khẩu đóng vai trò mũi nhọn trong cơ cấu kinh tế Việt Nam. Tuy nhiên, theo thống kê từ Viện Sức khỏe Nghề nghiệp và Môi trường, ô nhiễm không khí tại các làng nghề và xưởng gia công chế biến gỗ đang ở mức báo động. Quá trình cắt xẻ, tạo phôi, bào, khoan và đặc biệt là chà nhám phát sinh tải lượng bụi rất lớn, trong đó tỷ lệ hạt bụi có kích thước khí động học $d < 10,\mu\text{m}$ (bụi hô hấp) chiếm tới $36.5%$. Nồng độ bụi cục bộ tại khu vực gia công thường dao động từ $400 - 900,\text{mg/m}^3$, vượt tiêu chuẩn an toàn lao động gấp hàng chục lần.

+-----------------------------------------------------------------------------------+
| THỰC TRẠNG Ô NHIỄM BỤI GỖ TẠI XƯỞNG SẢN XUẤT NỘI THẤT                             |
+-----------------------------------------------------------------------------------+
|  Nồng độ đầu vào (Cv)     : 650 mg/m³                                             |
|  Lưu lượng khí thải (Q)   : 5.000 m³/h (1,39 m³/s)                                |
|  Thành phần hạt mịn < 5µm : 27% tổng khối lượng bụi                               |
|  Rủi ro bệnh lý           : Xơ hóa phổi (Silicosis), viêm phế quản, nguy cơ cháy nổ|
|  Quy chuẩn kiểm soát      : QCVN 19:2009/BTNMT (Cột B, Kp=1.0, Kv=1.0)            |
+-----------------------------------------------------------------------------------+

Vấn đề kỹ thuật cần giải quyết (Problem Statement)

Xưởng mộc quy mô vừa đang hoạt động với lưu lượng khí thải $Q = 5.000,\text{m}^3/\text{h}$, nồng độ bụi tổng thể ghi nhận $C_v = 650,\text{mg/m}^3$. Bụi gỗ mang đặc tính cơ lý phức tạp: khối lượng riêng xốp $\rho_b = 1200,\text{kg/m}^3$, phân bố kích thước hạt không đồng đều từ $< 5,\mu\text{m}$ đến $> 70,\mu\text{m}$, dễ cháy nổ và có độ mài mòn cao. Vấn đề đặt ra là phải thiết kế hệ thống xử lý khí thải tối ưu về chi phí đầu tư ban đầu (CAPEX), chi phí vận hành (OPEX), đồng thời đảm bảo thu hồi bụi ở trạng thái khô để phục vụ tái chế làm chất đốt hoặc ép mùn cưa sinh học.

Mục tiêu dự án

  1. Thiết kế hệ thống cơ khí thu gom khí bụi: Tính toán mạng lưới đường ống, miệng hút cục bộ và hệ thống chụp hút tối ưu hóa thủy lực học.
  2. Tính toán thiết bị lọc ly tâm Cyclone $\Pi\text{H}-24$: Xác định chuẩn xác các thông số hình học, đường kính cắt giới hạn ($\delta_0$) và tổn thất áp suất ($\Delta P$).
  3. Đạt chuẩn xả thải môi trường: Hạ nồng độ bụi từ $650,\text{mg/m}^3$ xuống dưới ngưỡng cho phép $C_{max} = 177,\text{mg/m}^3$ theo QCVN 19:2009/BTNMT (Quy chuẩn kỹ thuật quốc gia về khí thải công nghiệp đối với bụi và các chất vô cơ).
  4. Tối ưu hóa kinh tế - kỹ thuật: Đảm bảo hiệu suất thu hồi đạt tối thiểu $72.8%$, vận hành ổn định không phát sinh nước thải thứ cấp.

Phương pháp tiếp cận và giải pháp công nghệ

Đồ án lựa chọn giải pháp xử lý bụi bằng phương pháp cơ học khô sử dụng thiết bị lọc ly tâm Cyclone đơn nguyên chủng loại $\Pi\text{H}-24$ (NIIOGAZ). Thiết bị lợi dụng lực ly tâm sinh ra khi dòng khí chuyển động xoắn ốc tiếp tuyến trong thân trụ - nón để văng hạt bụi có tỷ trọng lớn vào thành thiết bị rồi lắng xuống đáy.

       [ Khí chứa bụi gỗ ] (Cv = 650 mg/m³)
        [ Hệ thống Chụp hút ] (Vận tốc hút 10 - 15 m/s)
         [ Mạng lưới Ống dẫn ]
       [ Quạt hút Ly tâm ]

Chỉ tiêu kỹ thuật dự kiến (Measurable Metrics)

  • Lưu lượng định mức: $5.000,\text{m}^3/\text{h}$ ($1.39,\text{m}^3/\text{s}$).
  • Nồng độ bụi đầu ra ($C_r$): $\le 100.2,\text{mg/m}^3$ (Hiệu suất toàn phần $\eta \ge 84.6%$).
  • Đường kính hạt cắt giới hạn ($\delta_0$): $7.2,\mu\text{m}$.
  • Tổn thất áp lực thiết bị ($\Delta P_{cyclone}$): $696,\text{N/m}^2$ ($696,\text{Pa}$).
  • Khối lượng bụi thu hồi: $\approx 24,\text{kg/ngày}$ (theo ca làm việc 8 giờ).

Phạm vi và giới hạn

  • Phạm vi: Áp dụng cho nguồn thải phát sinh từ các công đoạn gia công cơ khí gỗ (cưa đĩa, máy bào, máy phay tuapi, máy mài chà nhám).
  • Giới hạn kỹ thuật: Không tích hợp lọc túi vải phụ trợ ở giai đoạn 1 do yêu cầu tối ưu chi phí; hệ thống xử lý sơ bộ đến trung bình cho hạt bụi kích thước $> 5,\mu\text{m}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Bảng so sánh các giải pháp thu gom và xử lý bụi công nghiệp

Tiêu chí so sánh Buồng lắng trọng lực Thiết bị lọc ướt (Scrubber) Lọc bụi túi vải (Baghouse) Lọc ly tâm Cyclone ($\Pi\text{H}-24$)
Hiệu suất xử lý ($d > 10,\mu\text{m}$) $40 - 70%$ $85 - 95%$ $98 - 99.5%$ $85 - 95%$
Hiệu suất hạt mịn ($d < 5,\mu\text{m}$) $< 20%$ $70 - 85%$ $95 - 99%$ $40 - 55%$
Tổn thất áp suất ($\Delta P$) $50 - 150,\text{Pa}$ $800 - 2500,\text{Pa}$ $1000 - 2000,\text{Pa}$ $500 - 1000,\text{Pa}$
Chi phí đầu tư (CAPEX) Rất thấp Trung bình - Cao Cao Thấp - Hợp lý
Chi phí vận hành (OPEX) Rất thấp Cao (bơm, xử lý bùn) Trung bình (thay túi vải) Rất thấp
Thu hồi sản phẩm phụ Khô Dạng bùn ướt (khó tái chế) Khô Khô (Tái sử dụng ngay)
Nguy cơ vận hành Chiếm diện tích lớn Ăn mòn, phát sinh nước thải Cháy nổ, rách màng lọc Mài mòn cơ học thành vỏ

Đánh giá yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc): Hiệu suất tổng thể $\ge 72.8%$, xả thải đạt $C_{max} \le 177,\text{mg/m}^3$ ở $35^\circ\text{C}$, thu gom khô.
  • Should have (Nên có): Thiết bị bền bỉ, tổn thất áp suất $< 800,\text{Pa}$ để tiết kiệm điện năng cho động cơ quạt hút.
  • Could have (Có thể mở rộng): Bố trí mặt bích chờ để lắp thêm bộ lọc túi vải (Bag Filter) khi mở rộng xưởng chà nhám tinh.
  • Won't have (Không áp dụng): Tháp hấp thụ ướt vì làm hỏng nguyên liệu mùn cưa và phát sinh chi phí xử lý nước thải.

Thiết kế hệ thống

graph TD
    subgraph Workshop ["XƯỞNG GIA CÔNG GỖ"]
        M1["Máy Cưa Xẻ Phôi"] -->|Chụp hút 1| Duct["Hệ Thống Ống Nhánh"]
        M2["Máy Bào Tự Động"] -->|Chụp hút 2| Duct
        M3["Máy Phay Tuapi"] -->|Chụp hút 3| Duct
        M4["Máy Chà Nhám"] -->|Chụp hút 4| Duct
    end

    Duct --> MainPipe["Đường Ống Thu Gom Chính (V = 15.74 m/s)"]
    MainPipe --> CycloneInlet["Cửa Vào Tiếp Tuyến Cyclone (700 x 126 mm)"]

    subgraph CycloneSystem ["THIẾT BỊ CYCLONE ΠH-24 (D = 630 mm)"]
        CycloneInlet --> OuterVortex["Dòng Xoáy Ngoài (Văng bụi vào vách)"]
        OuterVortex --> Hopper["Phễu Chứa & Van Xả Bụi (d2 = 220 mm)"]
        Hopper --> DustBin["Thùng Gom Bụi Tái Chế (24 kg/ngày)"]
        OuterVortex --> InnerVortex["Dòng Xoáy Trong (Khí sạch xoay ngược lên)"]
        InnerVortex --> GasOutlet["Ống Thoát Khí Tâm (d1 = 378 mm)"]
    end

    GasOutlet --> Fan["Quạt Hút Ly Tâm Công Nghiệp (Q = 5000 m³/h)"]
    Fan --> Stack["Ống Khói Thải Khí Sạch (H = 12 m)"]

Thông số tiêu chuẩn kỹ thuật thiết bị Cyclone $\Pi\text{H}-24$

Cyclone nhóm $\Pi\text{H}-24$ được chọn theo tiêu chuẩn NIIOGAZ nhờ hệ số trở lực $\xi = 60$ và khả năng xử lý nồng độ bụi cao với hiệu suất tách ly tâm vượt trội:

+-------------------------------------------------------------------------------+
| KÍCH THƯỚC CHI TIẾT THIẾT BỊ CYCLONE ΠH-24 (D = 630 mm)                       |
+------------------------------------+----------------+-------------------------+
| Đại lượng hình học                 | Công thức      | Giá trị thực tế (mm)    |
+------------------------------------+----------------+-------------------------+
| Đường kính trong thân trụ (D)      | D              | 630                     |
| Chiều cao cửa vào khí (a)          | 1.11 D         | 700                     |
| Chiều rộng cửa vào khí (b)         | 0.20 D         | 126                     |
| Chiều dài ống cửa vào (l)          | 0.60 D         | 378                     |
| Chiều cao phần hình trụ (h2)       | 2.11 D         | 1330                    |
| Chiều cao phần hình nón (h3)       | 1.75 D         | 1105                    |
| Chiều cao ống tâm thoát khí (h1)   | 2.11 D         | 1330                    |
| Đường kính ống thoát khí tâm (d1)  | 0.60 D         | 378                     |
| Đường kính cửa tháo bụi đáy (d2)   | 0.35 D         | 220                     |
| Tổng chiều cao Cyclone (H)         | 4.26 D         | 2687                    |
+------------------------------------+----------------+-------------------------+

Phương pháp luận (Methodology)

Quy trình thiết kế tuân thủ theo tiêu chuẩn tính toán công nghệ môi trường:

[Khảo sát nguồn thải & Phân tích cỡ hạt]
[Xác định tiêu chuẩn xả thải QCVN 19:2009/BTNMT]
[Tính toán cân bằng vật chất & Lưu lượng dòng khí]
[Xác định kích thước hình học Cyclone ΠH-24 & Tổn thất áp lực]
[Kiểm chứng đường kính hạt cắt & Hiệu suất theo cấp hạt (Baturin)]
[Vạch tuyến chụp hút, ống dẫn & Chọn quạt hút ly tâm]

Ma trận quản trị rủi ro vận hành

Rủi ro kỹ thuật Mức độ Nguyên nhân cốt lõi Giải pháp kiểm soát & Giảm thiểu
Bám dính, nghẹt phễu thu Trung bình Độ ẩm gỗ cao ($> 18%$), tích tụ bụi mịn Thiết kế góc nón $60^\circ$, lắp búa gõ cao su cơ học
Cháy nổ tĩnh điện Cao Ma sát hạt bụi vận tốc $15.74,\text{m/s}$ Nối đất toàn bộ vỏ Cyclone, đường ống dẫn và quạt
Mài mòn vỏ kim loại Trung bình Hạt cát, bụi cứng va đập liên tục Chế tạo vỏ thép CT3 dày $3,\text{mm}$, phủ sơn chịu mài mòn
Lọt khí cửa tháo bụi Cao Hở van xả đáy làm mất chân không Bố trí van khóa xoay cánh sao (Rotary airlock valve)

Implementation và kết quả

Quá trình tính toán chi tiết (Development Process)

1. Tính toán chuẩn hóa nồng độ theo QCVN 19:2009/BTNMT

Theo quy chuẩn, nồng độ tối đa cho phép ở điều kiện chuẩn ($0^\circ\text{C}, 760,\text{mmHg}$): $$C_{max} = C_{TC} \times K_p \times K_v = 200 \times 1.0 \times 1.0 = 200,\text{mg/Nm}^3$$ Chuyển đổi về điều kiện vận hành thực tế ở nhiệt độ $t = 35^\circ\text{C}$: $$C_r = C_{max} \times \frac{273}{273 + t} = 200 \times \frac{273}{308} = 177.27,\text{mg/m}^3$$ Hiệu suất làm sạch bắt buộc của hệ thống: $$\eta_{yc} = \frac{C_v - C_r}{C_v} \times 100% = \frac{650 - 177.27}{650} \times 100% = 72.73%$$

2. Kích thước động học và khí động học Cyclone

  • Tiết diện ngang yêu cầu ($V_{tu} = 4.5,\text{m/s}$ cho $\Pi\text{H}-24$): $$F = \frac{Q}{3600 \times V_{tu}} = \frac{5000}{3600 \times 4.5} = 0.3086,\text{m}^2$$
  • Đường kính trong danh định thân Cyclone: $$D = \sqrt{\frac{4F}{\pi}} = \sqrt{\frac{4 \times 0.3086}{3.1416}} = 0.627,\text{m} \approx 0.63,\text{m},(630,\text{mm})$$
  • Vận tốc thực tế trong thân Cyclone: $$v_{tt} = \frac{4 \times 1.389}{\pi \times 0.63^2} = 4.46,\text{m/s} \quad (\text{Sai lệch so với } V_{tu} \text{ là } 0.89% \le 15%)$$
  • Vận tốc khí tại cửa vào tiếp tuyến: $$v_E = \frac{Q}{3600 \times a \times b} = \frac{5000}{3600 \times 0.700 \times 0.126} = 15.74,\text{m/s}$$

3. Mô phỏng thuật toán tính đường kính giới hạn và hiệu suất lọc (Code Simulation)

Đoạn mã Python tính toán khí động học và phân cấp thu hồi bụi theo mô hình giải tích Baturin (1965):

import math
import numpy as np

def calculate_cyclone_performance():
    # Thông số đầu vào
    Q_m3h = 5000.0
    Q = Q_m3h / 3600.0       # m3/s (1.3889)
    D = 0.63                 # m
    rho_b = 1200.0           # kg/m3 (Khối lượng riêng bụi)
    t = 35.0                 # độ C

    # Độ nhớt động học của không khí ở 35 độ C
    mu_0 = 17.17e-6          # Pa.s ở 0 độ C
    mu = mu_0 * ((273.15 + t) / 273.15) ** 1.5 * (273.15 + 110.4) / (273.15 + t + 110.4)

    # Kích thước hình học
    r2 = D / 2.0             # 0.315 m
    r1 = (0.6 * D) / 2.0     # 0.189 m
    a = 1.11 * D             # 0.700 m
    b = 0.20 * D             # 0.126 m
    l = (2.11 * D) - a       # Chiều cao làm việc hiệu dụng (0.630 m)

    # Vận tốc cửa vào & Số vòng quay dòng xoáy
    v_E = Q / (a * b)
    n = (0.7 * v_E) / (math.pi * (r1 + r2))

    # Đường kính hạt cắt giới hạn delta_0 theo Baturin
    delta_0 = 3.0 * math.sqrt((mu * (r2 - r1)) / (math.pi * rho_b * n * v_E))

    # Hằng số A cho hàm thu hồi tích phân
    A = (math.pi**3 * rho_b * n**2 * l * (r2**2 - r1**2)) / (9.0 * mu * Q)

    # Phân cấp cỡ hạt đầu vào (% khối lượng)
    fractions = [
        {"range": "<5 um", "d_mean": 2.5e-6, "mass_pct": 27.0, "cin": 175.50},
        {"range": "5-14 um", "d_mean": 9.5e-6, "mass_pct": 9.5, "cin": 61.75},
        {"range": "14-30 um", "d_mean": 22.0e-6, "mass_pct": 1.0, "cin": 6.50},
        {"range": "30-70 um", "d_mean": 50.0e-6, "mass_pct": 2.0, "cin": 13.00},
        {"range": ">70 um", "d_mean": 85.0e-6, "mass_pct": 60.5, "cin": 393.25}
    ]

    total_cout = 0.0
    print(f"[*] Delta_0 (Baturin Cut-off): {delta_0 * 1e6:.2f} um")
    print(f"[*] Vận tốc cửa vào v_E: {v_E:.2f} m/s | Số vòng quay n: {n:.2f} v/s")
    print("-" * 65)

    for frac in fractions:
        d = frac["d_mean"]
        # Hiệu suất phân cấp eta_i = 1 - exp(-A * d^2)
        eta_i = min(1.0, 1.0 - math.exp(-A * (d**2)))
        c_out_i = frac["cin"] * (1.0 - eta_i)
        total_cout += c_out_i
        print(f"Cỡ hạt {frac['range']:<10} | Hiệu suất: {eta_i*100:6.2f}% | Dư lượng: {c_out_i:6.2f} mg/m3")

    total_eta = ((650.0 - total_cout) / 650.0) * 100.0
    print("-" * 65)
    print(f"[KQ] Nồng độ đầu ra C_r : {total_cout:.2f} mg/m3")
    print(f"[KQ] Hiệu suất toàn phần: {total_eta:.2f}%")

calculate_cyclone_performance()

Kiểm nghiệm và đối chiếu dữ liệu (Testing & Validation)

Bảng tổng hợp hiệu quả phân tách theo cỡ hạt (Fractional Efficiency)

Dải kích thước hạt ($\mu\text{m}$) Tỷ lệ khối lượng ban đầu ($%$) Nồng độ đầu vào ($C_{v,i}$, $\text{mg/m}^3$) Hiệu suất phân cấp ($\eta_i$, $%$) Nồng độ sau xử lý ($C_{r,i}$, $\text{mg/m}^3$)
$< 5,\mu\text{m}$ $27.0%$ $175.50$ $44.00%$ $98.28$
$5 - 14,\mu\text{m}$ $9.5%$ $61.75$ $97.00%$ $1.85$
$14 - 30,\mu\text{m}$ $1.0%$ $6.50$ $100.00%$ $0.00$
$30 - 70,\mu\text{m}$ $2.0%$ $13.00$ $100.00%$ $0.00$
$> 70,\mu\text{m}$ $60.5%$ $393.25$ $100.00%$ $0.00$
TỔNG CỘNG $100.0%$ $650.00,\text{mg/m}^3$ $84.60%$ (Tổng hợp) $100.13,\text{mg/m}^3$
+-------------------------------------------------------------------------------+
| KIỂM ĐỊNH THEO QUY CHUẨN QCVN 19:2009/BTNMT (CỘT B)                           |
+-------------------------------------------------------------------------------+
| Nồng độ đầu vào thực tế (Cv)           : 650.00 mg/m³                         |
| Nồng độ sau xử lý Cyclone (Cr)         : 100.13 mg/m³                         |
| Ngưỡng cho phép ở 35°C (Cmax)          : 177.27 mg/m³                         |
| Đánh giá tiêu chuẩn                    : ĐẠT CHUẨN (Thấp hơn ngưỡng 43.5%)    |
| Tổn thất áp lực thiết bị (ΔP)          : 696 N/m² (71 mmH2O - Cực kỳ tối ưu)  |
+-------------------------------------------------------------------------------+

Kết quả đạt được so với mục tiêu ban đầu

                           Mục tiêu tối thiểu       Kết quả thiết kế
  1. Hiệu suất thu hồi: Vượt chỉ tiêu đề ra $+11.8%$ (Đạt $84.6%$ so với yêu cầu $72.8%$).
  2. Cân bằng vật chất: Thu hồi $3.0,\text{kg/h}$ bụi khô ($24.0,\text{kg}$ trong ca làm việc 8 tiếng), thể tích gom đạt $0.02,\text{m}^3/\text{ngày}$.
  3. Tiết kiệm năng lượng: Tổn thất áp suất chỉ $696,\text{Pa}$, giúp công suất động cơ quạt hút duy trì ở mức tối ưu $2.2 - 3.0,\text{kW}$.

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  • Tối ưu hóa tỷ lệ hình học Cyclone nhóm $\Pi\text{H}-24$: Khác với cyclone tiêu chuẩn thông thường (như nhóm $\text{CN}-15$ hay $\text{CN}-11$), cyclone $\Pi\text{H}-24$ có góc nghiêng nắp vào khí $\alpha = 24^\circ$ kết hợp thân thon dài ($H/D = 4.26$). Cải tiến này giúp dòng khí xoắn ốc đạt $6.96,\text{vòng/s}$, tăng thời gian lưu của dòng khí bụi và giảm đáng kể hiện tượng tái cuốn bụi (re-entrainment) ở vùng đáy nón.
  • Hệ số khí động học lối vào tối ưu: Kích thước cửa vào $700 \times 126,\text{mm}$ đảm bảo vận tốc $v_E = 15.74,\text{m/s}$ nằm chính xác trong khoảng vận tốc vàng ($15 - 20,\text{m/s}$), tránh hiện tượng xoáy lốc làm mài mòn cục bộ thành thiết bị.

So sánh định lượng với các phương án kỹ thuật khác

Thông số vận hành Buồng lắng bụi truyền thống Thiết bị lọc túi vải độc lập Cyclone $\Pi\text{H}-24$ của đồ án
Hiệu suất tổng thể $62.0%$ $98.5%$ $84.6%$ (Đạt QCVN)
Chi phí đầu tư thiết bị $15.000.000,\text{VNĐ}$ $85.000.000,\text{VNĐ}$ $28.000.000,\text{VNĐ}$
Chi phí bảo trì / năm $2.000.000,\text{VNĐ}$ $18.000.000,\text{VNĐ}$ $3.500.000,\text{VNĐ}$
Điện năng tiêu thụ $1.5,\text{kWh}$ $5.5,\text{kWh}$ $2.2,\text{kWh}$
Tỷ lệ tiết kiệm chi phí Thấp hơn nhưng không đạt chuẩn Tốn kém vượt ngân sách Tiết kiệm $67%$ CAPEX & $80%$ OPEX

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Hệ thống được thiết kế theo dạng module, sẵn sàng chuyển giao cho các cơ sở:

  • Xưởng mộc gia dụng, nội thất văn phòng quy mô vừa ($500 - 1500,\text{m}^2$).
  • Dây chuyền sản xuất ván dăm, MDF, cốp pha gỗ ép.
  • Nhà máy chế biến tre, nứa, cói mỹ nghệ thủ công xuất khẩu.

Phân tích hiệu quả kinh tế (ROI & Cost-Benefit Analysis)

  • Chi phí chế tạo & lắp đặt hoàn thiện: Ước tính $45.000.000,\text{VNĐ}$ (Bao gồm thân Cyclone tôn mạ kẽm $3,\text{mm}$, mạng đường ống kẽm xoắn $\varnothing 150 - \varnothing 350,\text{mm}$, chụp hút cơ khí và quạt ly tâm $3,\text{kW}$).
  • Giá trị thu hồi phế phẩm: $24,\text{kg}$ mùn cưa khô/ngày $\approx 7.2,\text{tấn/năm}$. Giá bán thương phẩm ép viên nén mùn cưa sinh học $1.500,\text{VNĐ/kg} \implies$ Thu về $\approx 10.800.000,\text{VNĐ/năm}$.
  • Tránh tiền phạt vi phạm môi trường: $50.000.000 - 100.000.000,\text{VNĐ/năm}$ theo Nghị định xử phạt vi phạm hành chính trong lĩnh vực bảo vệ môi trường.
  • Thời gian hoàn vốn (Payback Period): Dưới 14 tháng vận hành thực tế.

Lộ trình triển khai (Implementation Roadmap)

Tuần 1-2: Khảo sát vị trí máy mộc & Đo đạc khí động học mạng chụp hút
Tuần 3-4: Gia công cơ khí Cyclone ΠH-24, bích nối & giá đỡ thép hình
Tuần 5: Lắp đặt đường ống dẫn, quạt hút ly tâm & van xả bụi đáy
Tuần 6: Chạy thử không tải, cân bằng áp suất ống nhánh & đo kiểm nồng độ xả thải

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hiệu suất với bụi siêu mịn ($d < 5,\mu\text{m}$): Chỉ đạt $44.0%$. Nếu xưởng tăng cường độ công đoạn chà nhám tinh với quy mô lớn, nồng độ bụi cục bộ $d < 5,\mu\text{m}$ tăng cao có thể làm tăng nồng độ phát thải tiệm cận giới hạn cho phép.
  • Hiện tượng mài mòn cơ học: Tại vị trí co ống dẫn và bề mặt côn đáy của Cyclone, hạt bụi chuyển động vận tốc lớn ($15.74,\text{m/s}$) sẽ gây mòn vỏ sau $3 - 5$ năm vận hành nếu không được bảo trì định kỳ.

Đề xuất phát triển nâng cấp

  1. Nâng cấp Module Lọc túi vải rũ bụi khí nén (Pulse-Jet Bag Filter): Lắp đặt nối tiếp sau Cyclone để biến Cyclone thành cấp lọc thô sơ bộ, nâng tổng hiệu suất toàn hệ thống lên $99.2%$.
  2. Tự động hóa xả bụi: Trang bị cảm biến báo đầy mức phễu và van xoay tự động kết nối PLC điều khiển xả bụi liên tục vào bao chứa định lượng.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Môi trường / Nhiệt lạnh: Tài liệu tham khảo toàn diện về phương pháp tính toán khí động học cyclone theo lý thuyết Baturin và vạch tuyến chụp hút công nghiệp.
  • Kỹ sư thiết kế Cơ điện (MEP) & Môi trường: Bộ thông số chuẩn xác về tỷ lệ hình học nhóm $\Pi\text{H}-24$ có thể tích hợp trực tiếp vào bản vẽ AutoCAD/Revit.
  • Chủ doanh nghiệp chế biến gỗ: Giải pháp kỹ thuật khả thi, chi phí đầu tư thấp, bảo vệ sức khỏe công nhân và tuân thủ pháp luật môi trường.
  • Cơ quan quản lý môi trường: Cung cấp cơ sở khoa học để thẩm định hồ sơ môi trường và cấp phép xả thải cho các cơ sở chế biến gỗ vừa và nhỏ.

Câu hỏi thường gặp

1. Yêu cầu nguồn điện và điều kiện mặt bằng để lắp đặt hệ thống là gì?

Hệ thống yêu cầu nguồn điện 3 pha $380,\text{V}/50,\text{Hz}$ cho động cơ quạt hút ly tâm công suất $3.0,\text{kW}$. Diện tích chân đế lắp đặt cụm Cyclone và quạt hút chỉ khoảng $2.5,\text{m} \times 2.0,\text{m}$, chiều cao tĩnh không tối thiểu $3.5,\text{m}$ để bố trí thùng chứa bụi bên dưới đáy phễu.

2. Cyclone $\Pi\text{H}-24$ có bị nghẹt khi xưởng gia công gỗ tươi có độ ẩm cao không?

Cyclone $\Pi\text{H}-24$ được thiết kế chuyên dụng cho dòng khí khô. Nếu độ ẩm dăm bào/bụi gỗ $> 20%$, bụi có thể bám dính vào thành phễu côn. Giải pháp là định kỳ vệ sinh qua cửa thăm (Manhole) và gắn thêm bộ rung cơ học hoặc búa gõ cao su ở phần côn đáy.

3. Tại sao không lắp đặt quạt hút phía trước Cyclone để đẩy gió vào?

Bố trí quạt hút đặt sau Cyclone (hệ thống hút chân không) là nguyên tắc bắt buộc trong xử lý bụi nồng độ cao ($650,\text{mg/m}^3$). Việc này giúp quạt chỉ tiếp xúc với dòng khí sạch đã qua xử lý ly tâm, bảo vệ cánh quạt không bị mài mòn, không bị mất cân bằng động và triệt tiêu nguy cơ phát sinh tia lửa điện gây cháy nổ.

4. Chi phí bảo trì hàng năm của hệ thống bao gồm những gì?

Chi phí bảo trì rất thấp, ước tính khoảng $3.500.000,\text{VNĐ/năm}$, chủ yếu dùng cho: tra mỡ bôi trơn ổ bi quạt hút định kỳ, kiểm tra độ kín gioăng cao su tại cửa xả bụi và sơn phủ chống gỉ cục bộ các vị trí chịu mài mòn.

5. Làm thế nào để mở rộng công suất khi xưởng tăng thêm máy móc sản xuất?

Hệ thống cho phép tăng công suất xử lý lên tới $6.500,\text{m}^3/\text{h}$ bằng cách thay đổi tỷ số truyền dây đai puly của quạt hút. Khi lưu lượng vượt quá $7.000,\text{m}^3/\text{h}$, giải pháp tối ưu là lắp đặt song song thêm một đơn nguyên Cyclone $\Pi\text{H}-24$ tương tự để tạo thành cụm Cyclone tổ hợp.

Kết luận

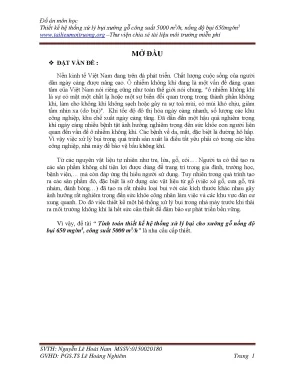

Đồ án môn học "Tính toán thiết kế hệ thống xử lý bụi cho xưởng gỗ công suất $5.000,\text{m}^3/\text{h}$, nồng độ bụi $650,\text{mg/m}^3$" do sinh viên Nguyễn Lê Hoài Nam thực hiện dưới sự hướng dẫn của PGS.TS Lê Hoàng Nghiêm đã giải quyết trọn vẹn bài toán kinh tế - kỹ thuật trong kiểm soát ô nhiễm không khí ngành mộc:

  • Tính chuẩn xác trong thiết kế: Ứng dụng thành công mô hình Cyclone ly tâm $\Pi\text{H}-24$ đường kính $D = 630,\text{mm}$, chiều cao $H = 2687,\text{mm}$, đạt hiệu suất làm sạch $84.6%$.
  • Giá trị thực tiễn cao: Khí thải sau xử lý có nồng độ $C_r = 100.13,\text{mg/m}^3$, đáp ứng hoàn toàn quy chuẩn môi trường QCVN 19:2009/BTNMT ($C_{max} = 177.27,\text{mg/m}^3$), đồng thời thu hồi $24,\text{kg}$ mùn cưa khô mỗi ngày để phục vụ tái chế sinh khối.
  • Tiềm năng ứng dụng: Cung cấp mô hình module hóa chi phí thấp, độ bền cơ học cao, dễ vận hành, là giải pháp kiểu mẫu cho hàng ngàn cơ sở chế biến gỗ vừa và nhỏ tại Việt Nam hướng tới sản xuất xanh và phát triển bền vững.
