Thiết kế hệ thống năng lượng mặt trời hòa lưới có lưu trữ - ĐH Sư phạm Kỹ thuật TPHCM

Nghiên cứu chi tiết về thiết kế hệ thống năng lượng mặt trời hòa lưới có lưu trữ sử dụng pin lithium, đánh giá tính khả thi về kỹ thuật và kinh tế.

• Tác giả: Tăng Thuận Phát
• Người hướng dẫn: TS. Phạm Thanh Tuân
• Trường học: Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh
• Chuyên ngành: Năng lượng tái tạo

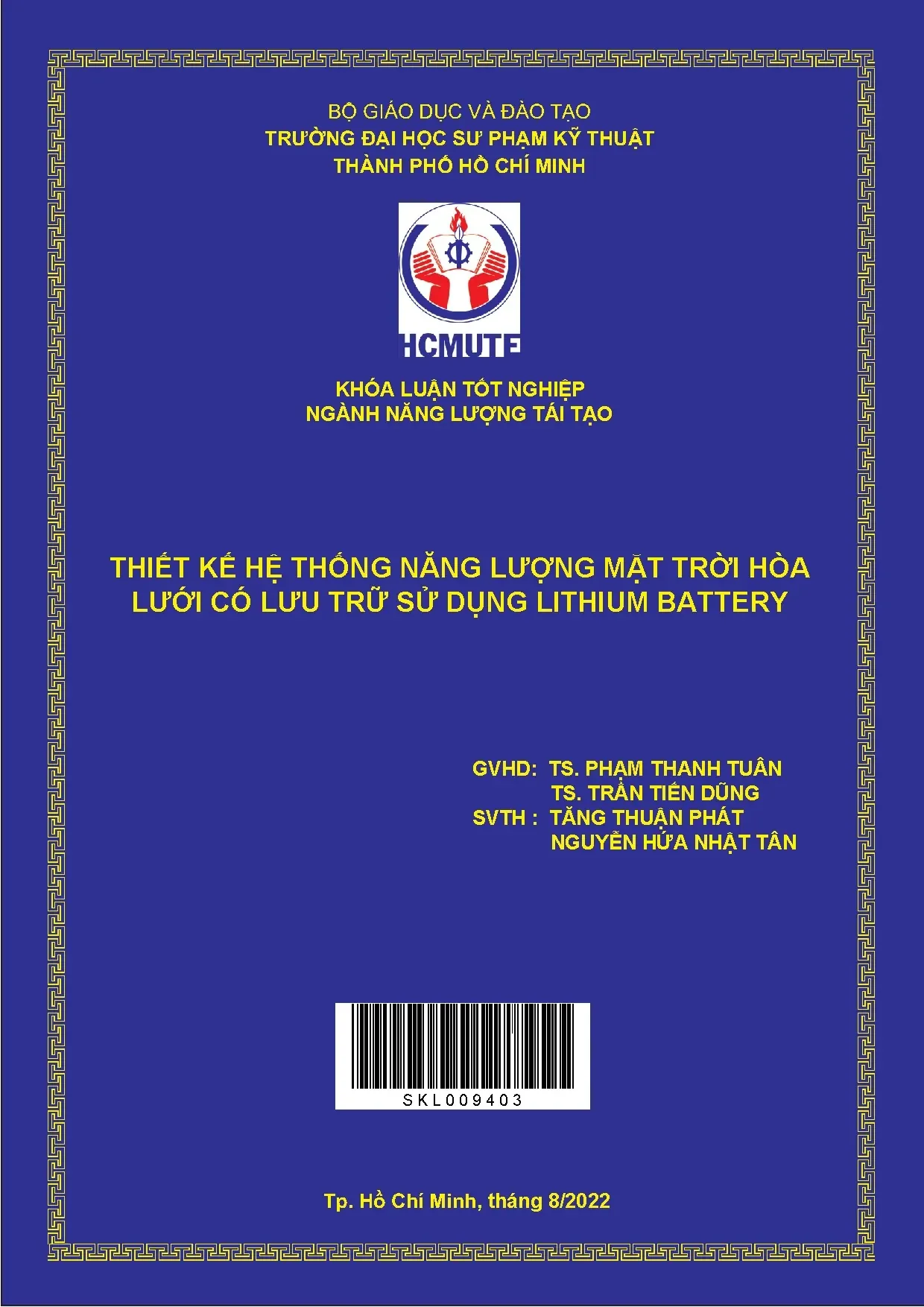

• Đề tài: Thiết Kế Hệ Thống Năng Lượng Mặt Trời Hòa Lưới Có Lưu Trữ Sử Dụng Lithium Battery
• Loại tài liệu: Đồ án tốt nghiệp
• Năm xuất bản: 2022
• Địa điểm: Hồ Chí Minh

Tóm tắt

I. Tổng quan về hệ thống điện mặt trời hòa lưới lưu trữ pin Lithium

Hệ thống điện mặt trời hòa lưới lưu trữ pin Lithium là giải pháp năng lượng tái tạo hiện đại kết hợp ba thành phần chính: tấm pin mặt trời, hệ thống lưu trữ pin Lithium, và kết nối với lưới điện công cộng. Hệ thống này cho phép người dùng tạo ra điện từ năng lượng mặt trời, lưu trữ phần dư trong pin Lithium, và đồng thời kết nối với lưới điện để cung cấp hoặc nhận điện theo nhu cầu. Công nghệ này đang trở thành xu hướng phát triển chính tại Việt Nam, đặc biệt là trong lĩnh vực năng lượng tái tạo. Những ưu điểm nổi bật bao gồm giảm chi phí điện năng, bảo vệ môi trường, và độ tin cậy cao. Đây là chủ đề được đào sâu trong khóa luận tốt nghiệp ngành Năng lượng tái tạo tại Trường Đại học Sư phạm Kỹ thuật TP.HCM, với các phương pháp thiết kế sử dụng phần mềm chuyên ngành như Homer Pro và PVsyst.

1.1. Định nghĩa và cấu thành hệ thống

Hệ thống điện mặt trời hòa lưới bao gồm các thành phần: tấm pin mặt trời (photovoltaic panels), biến tần (inverter), pin Lithium battery, và thiết bị điều khiển. Pin Lithium battery hoạt động như bộ nhớ năng lượng, lưu trữ điện thừa từ ban ngày và cung cấp khi cần. Sự kết hợp này cho phép linh hoạt cao trong sử dụng điện, giảm phụ thuộc vào lưới điện chính và tối ưu hóa chi phí vận hành dài hạn.

1.2. Tầm quan trọng của lưu trữ năng lượng

Lưu trữ năng lượng bằng pin Lithium battery là yếu tố then chốt để tăng độ tự lực của hệ thống. Nó giải quyết vấn đề mất cân đối giữa phát sinh điện (ban ngày) và tiêu thụ (cả ngày đêm). Công nghệ pin Lithium có tuổi thọ dài (10-15 năm), hiệu suất cao (trên 90%), và chi phí vận hành thấp, làm cho nó trở thành lựa chọn tối ưu cho các hệ thống áp mái (rooftop solar).

II. Thiết kế kỹ thuật hệ thống điện mặt trời hòa lưới lưu trữ pin Lithium

Quá trình thiết kế hệ thống điện mặt trời hòa lưới đòi hỏi phải tính toán kỹ lưỡng các thông số kỹ thuật. Trước tiên, cần xác định nhu cầu năng lượng hàng ngày của công trình (kWh/ngày), sau đó tính toán công suất tấm pin cần thiết dựa trên điều kiện bức xạ mặt trời tại địa phương. Tiếp theo, xác định dung lượng pin Lithium battery phù hợp để đảm bảo tự cung cấp điện vào buổi tối và các ngày mưa. Công suất biến tần cũng phải được lựa chọn đúng để chuyển đổi điện DC sang AC hiệu quả. Những tính toán này thường được thực hiện qua các phần mềm chuyên ngành như Homer Pro và PVsyst, giúp mô phỏng hiệu suất hệ thống dưới các điều kiện khác nhau.

2.1. Tính toán công suất và dung lượng pin

Bước đầu tiên là phân tích nhu cầu điện, sau đó tính công suất peak của tấm pin cần lắp đặt. Dung lượng pin Lithium được xác định dựa trên autonomy days (số ngày tự cung cấp) và DoD (Depth of Discharge). Công thức: Dung lượng pin = (Nhu cầu ngày × Autonomy days) / DoD. Với đặc điểm của Việt Nam, thường chọn 2-3 ngày tự cung cấp để cân bằng chi phí và độ tin cậy.

2.2. Lựa chọn thiết bị và layout hệ thống

Chọn tấm pin hiệu suất cao, biến tần hai chiều (bidirectional inverter) để quản lý dòng điện vào/ra từ pin, và bộ điều khiển sạc MPPT chất lượng cao. Layout hệ thống phải đảm bảo an toàn điện, dễ bảo trì, và tối ưu hóa không gian lắp đặt. Sử dụng mô phỏng 3D SketchUp để kiểm tra khả thi về mặt hình học và thẩm mỹ.

III. Đánh giá khả thi kinh tế của hệ thống

Đánh giá kinh tế là bước quan trọng để xác định tính khả thi của dự án hệ thống điện mặt trời hòa lưới lưu trữ pin Lithium. Chi phí đầu tư ban đầu bao gồm tấm pin mặt trời, pin Lithium battery, biến tần, và chi phí lắp đặt. Hiện nay, giá pin Lithium đã giảm mạnh (khoảng 200-300 USD/kWh), làm cho hệ thống trở nên cạnh tranh hơn. Thời gian hoàn vốn (payback period) thường nằm trong khoảng 5-8 năm, tùy thuộc vào mức tiêu thụ điện, giá điện địa phương, và hỗ trợ chính sách. Với mức tiêu thụ cao (trên 200 kWh/tháng), lợi ích kinh tế rất rõ rệt. Cần tính đến chi phí bảo trì định kỳ, thay thế pin sau 10-15 năm, và hưởng các chính sách ưu đãi của Nhà nước.

3.1. Chi phí đầu tư và ROI

Chi phí đầu tư hệ thống điện mặt trời bao gồm: tấm pin (40%), pin Lithium (35%), biến tần (15%), lắp đặt (10%). Tổng chi phí khoảng 25-30 triệu VND/kWp. ROI (Return on Investment) được tính dựa trên tiết kiệm điện hàng năm. Với mức tiêu thụ 300 kWh/tháng ở TP.HCM, tiết kiệm hàng năm khoảng 60-100 triệu VND, giúp hoàn vốn trong 5-7 năm.

3.2. Chính sách hỗ trợ và ưu đãi

Việt Nam hiện có các chính sách hỗ trợ dự án năng lượng tái tạo, bao gồm hỗ trợ lãi suất vay, miễn thuế nhập khẩu thiết bị, và chế độ mua bán điện thừa về lưới. Một số tỉnh thành cấp phép dễ dàng và có chính sách cộng hưởng (net metering), cho phép người dùng nhận tiền từ điện bán về lưới, tăng khả năng sinh lợi đáng kể.

IV. Ứng dụng thực tế và triển vọng phát triển

Hệ thống điện mặt trời hòa lưới lưu trữ pin Lithium đã được áp dụng rộng rãi tại các công trình dân dụng, công commercial, và công nghiệp ở Việt Nam. Các ứng dụng điển hình bao gồm nhà ở (áp mái), trụ sở công ty, bệnh viện, trường học, và xí nghiệp. Các lợi ích thực tế bao gồm giảm chi phí điện 50-70%, bảo vệ thời gian sử dụng điện khi có sự cố lưới, và góp phần bảo vệ môi trường. Triển vọng phát triển rất lớn, đặc biệt khi giá pin Lithium tiếp tục giảm và công nghệ pin cải tiến (như LFP - Lithium Iron Phosphate). Dự kiến trong 5 năm tới, hệ thống này sẽ trở thành giải pháp năng lượng chính cho các hộ gia đình và doanh nghiệp tại Việt Nam, đóng góp quan trọng vào mục tiêu carbon-neutral vào năm 2050.

4.1. Những ứng dụng thành công hiện nay

Các dự án áp mái hệ thống điện mặt trời tại TP.HCM, Hà Nội, và các thành phố lớn khác đã chứng minh tính khả thi cao. Ví dụ, một nhà ở lắp 10kWp pin + 15kWh pin Lithium tiết kiệm 70% chi phí điện. Các công trình công cộng như bệnh viện, trường học cũng đạt hiệu quả tương tự, kèm theo lợi ích xã hội về bảo đảm cấp điện.

4.2. Xu hướng và tiềm năng tương lai

Xu hướng tương lai là tích hợp IoT và AI để quản lý năng lượng thông minh. Công nghệ pin LFP an toàn hơn sẽ phổ biến, giảm chi phí xuống 150-200 USD/kWh. Việc kết hợp với các giải pháp năng lượng khác (điện gió, điện địa nhiệt) sẽ tạo hệ thống hybrid mạnh mẽ hơn, chính là bước tiến để Việt Nam đạt mục tiêu net-zero emissions.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. Tổng quan ngành điện mặt trời 1. Lịch sử phát triển tấm pin năng lượng mặt trời và ngành điện mặt trời Mặc dù tấm pin năng lượng mặt trời đầu tiên được tạo ra vào năm 1883 bởi Charle Fritts, nhưng con người đã biết sử dụng năng lượng mặt trời từ rất sớm. Năng lượng mặt trời được con người sử dụng từ đầu thế kỷ thứ VII trước Công nguyên, khi đó con người đã sử dụng ánh sáng mặt trời để đốt lửa bằng vật liệu thủy tinh phóng đại.

Sau đó vào thể kỷ thứ III trước Công nguyên, người Hy Lạp và La Mã đã biết khai thác năng lượng mặt trời bằng gương để đốt đuốc cho các nghi lễ tôn giáo. Vào cuối thế kỷ XVI - XVII các nhà nghiên cứu và nhà khoa học đã thành công khi sử dụng ánh sáng mặt trời để cung cấp năng lượng cho lò nướng cho những chuyến đi dài. Một số người tin rằng việc phát minh ra pin mặt trời là do nhà khoa học người Pháp Edmond Becquerel – người được cho là đã phát hiện ra hiện tượng quang điện. Do đó hiệu ứng quang điện cũng đã được biết đến như là "hiệu ứng Becquerel".

Năm 1873, Willoughby Smith đã phát hiện ra rằng Selen có tiềm năng quang dẫn, dẫn đến khám phá năm 1876 của William Grylls Adams và Richard Evans Day rằng Selenium tạo ra điện khi tiếp xúc với ánh sáng mặt trời. Vài năm sau, vào năm 1883, Charles Fritts thực sự đã sản xuất pin mặt trời đầu tiên được làm từ tấm Selenium, với hiệu suất ban đầu chỉ đạt 1% [1]. Tuy nhiên, pin mặt trời như chúng ta biết ngày nay được làm bằng Silicon chứ không phải Selen. Do đó, một số người coi phát minh thực sự của các tấm pin mặt trời được gắn với Daryl Chapin, Calvin Fuller và Gerald Pearson về việc tạo ra tế bào quang điện Silicon (PV) tại Bell Labs vào năm 1954.

Nhiều ý kiến cho rằng sự kiện này đánh dấu phát minh thực sự của công nghệ PV vì đây là trường hợp đầu tiên của công nghệ năng lượng mặt trời thực sự có thể cung cấp năng lượng cho một thiết bị điện trong vài giờ mỗi ngày. Pin mặt trời Silicon đầu tiên có thể chuyển đổi ánh sáng mặt trời với hiệu suất 4% [1]. Một số ứng dụng đầu tiên của công nghệ năng lượng mặt trời thực sự ở ngoài vũ trụ nơi năng lượng mặt trời được sử dụng để cung cấp năng lượng cho các vệ tinh. Năm 1958, vệ tinh Vanguard I đã sử dụng một tấm pin mặt trời 1 Watt nhỏ để cung cấp năng lượng cho bộ đàm của nó.

Cuối năm đó, Vanguard II, Explorer III và Sputnik-3 đều được ra mắt với công nghệ PV trên tàu. Năm 1964, NASA chịu trách nhiệm phóng tàu vũ trụ Nimbus đầu tiên, một vệ tinh có thể chạy hoàn toàn trên một dải pin năng lượng mặt trời 470 Watt. Từ năm 1957 đến năm 1960, Hoffman Electronics đã tạo ra một số bước đột phá với hiệu suất quang điện, cải thiện kỷ lục hiệu suất từ 8% đến 14% [1]. Thành tựu lớn tiếp theo là 1 vào năm 1985 khi Đại học South Wales đạt hiệu suất 20% [1] cho các tế bào Silicon.

Năm 1999, phòng thí nghiệm năng lượng tái tạo quốc gia đã hợp tác với SpectroLab Inc. để tạo ra pin mặt trời với hiệu suất 33,3% [1]. Đại học South Wales đã phá vỡ kỷ lục đó một lần nữa vào năm 2016 khi các nhà nghiên cứu đạt hiệu suất 34,5% [1]. Giá cho các tấm pin mặt trời đã giảm đáng kể trong vài thập kỷ qua, dẫn đến nhu cầu tiêu dùng tăng lên đã tạo ra hơn một triệu tấm pin mặt trời lắp đặt tại Mỹ vào đầu năm 2016.

Vào năm 1956, các tấm pin mặt trời có giá khoảng $300/Watt. Đến năm 1975, con số đó đã giảm xuống chỉ còn hơn $100/Watt. Ngày nay, một tấm pin mặt trời có thể có giá chỉ $0,4/Watt. Năm 1982, nhà máy điện mặt trời đầu tiên có công suất 1MW được hoàn thành ở Mỹ.

Đến năm 1999 tổng công suất lắp đặt pin mặt trời trên thế giới đạt 1GW. Tổng công suất pin mặt trời trên thế giới ước tính đạt 37,4GW vào năm 2010 (trong đó Đức có công suất lớn nhất với 7,6GW). Thực trạng hiện tại của ngành điện mặt trời  Thế giới: Hình 1.1: Công suất điện mặt trời thế giới giai đoạn 2008-2018 [2] Hoa Kì là quốc gia dẫn đầu thế về phát triển năng lượng tái tạo, trong đó năng lượng mặt trời cũng đã được quốc gia này quan tâm đầu tư phát triển từ khá sớm. Năm 1982, tại bang California đã xây dựng nhà máy quang điện công suất 1 MW đầu tiên trên thế giới, nhờ việc tận dụng điều kiện lý tưởng về tự nhiên khi tại đây có khoảng 102,7 nghìn km2 là sa mạc nắng nóng - điều kiện lý tưởng để phát triển điện mặt trời.

Giai đoạn 2011-2014, cũng tại California đã xây dựng 2 nhà máy điện mặt trời lớn. Đó là Trang trại quang điện Topaz công suất 550 MW với tổng mức đầu tư khoảng 2,5 tỷ USD và Nhà máy điện mặt trời Ivanpah công suất 392 MW với tổng vốn đầu tư khoảng 2,2 tỷ USD. Tháng 5/2020, Bộ Nội vụ Mỹ đã thông qua lần cuối dự án năng lượng mặt trời lớn nhất ở Mỹ, trị giá lên 2 tới 1 tỷ USD ở tại tiểu bang Nevada. Dự án này có thể cung cấp điện cho khoảng 260 nghìn hộ gia đình, đủ để đáp ứng nhu cầu của dân cư tại Las Vegas.

Theo tính toán, dự án sẽ đem lại nhiều lợi ích cho nền kinh tế cũng như môi trường, tạo ra hàng nghìn việc làm trong lĩnh vực xây dựng và sản xuất ra nguồn năng lượng sạch có thể bù đắp lượng khí thải gây hiệu ứng nhà kính của khoảng 83 nghìn chiếc xe hơi. Ngay từ năm 2006, Trung Quốc đã ban hành Luật Năng lượng tái tạo, đặt nền móng cho cuộc cách mạng phát triển năng lượng sạch. Trung Quốc hiện được xem là quốc gia có khả năng sản xuất điện năng lượng mặt trời lớn nhất trên thế giới với khả năng sản xuất lên đến 1330 GW mỗi năm. Riêng năm 2018, Trung Quốc lắp đặt một nửa tổng công suất lượng năng lượng mặt trời mới trên toàn thế giới.

Đây cũng là nước sở hữu dự án điện mặt trời lớn nhất thế giới với công suất lên đến 1.547 MW ở sa mạc Tengger. Trung Quốc cũng là đất nước đầu tiên lắp đặt hơn 100 GW năng lượng mặt trời, tương đương với lượng điện được sản xuất từ 75 nhà máy năng lượng hạt nhân. Tính đến đầu năm 2019, Trung Quốc sở hữu 6 trong 10 công ty sản xuất module năng lượng mặt trời lớn nhất thế giới. Mức sản xuất pin mặt trời tại quốc gia này hiện đã vượt qua mục tiêu của chính phủ về lắp đặt năng lượng mặt trời.

Với lợi thế là một cường quốc về khoa học - công nghệ phát triển bậc nhất trên thế giới, Nhật Bản cũng đã sớm nhận thức vai trò và tầm quan trọng của nguồn năng lượng sạch đối với phát triển kinh tế - xã hội của đất nước. Ngay từ năm 2008, Chính phủ Nhật Bản đã thực hiện chính sách hỗ trợ cho vay mua nhà sử dụng năng lượng tái tạo với thời gian trả nợ tối đa là 10 năm. Trong đó, đối với những gia đình cải tạo nhà, chuyển sang sử dụng năng lượng mặt trời được vay số tiền tối đa lên đến 5 triệu yên, tương đương gần 5. Ngoài ra, Chính phủ Nhật Bản còn mua điện sản xuất từ năng lượng mặt trời với giá cao hơn giá thị trường và giảm giá bán các tấm pin năng lượng mặt trời.

Để tiếp tục thúc đẩy phát triển điện mặt trời, tháng 8/2011, Nhật Bản đã ban hành Luật Trợ giá (FiT) mua năng lượng tái tạo, khuyến khích người dân tự sản xuất điện mặt trời tại nhà và từ đó xây dựng các trung tâm điện mặt trời lớn và tập trung. Luật FiT cho phép hỗ trợ giá điện sản xuất từ năng lượng mặt trời khi các doanh nghiệp tư nhân muốn đầu tư. Giai đoạn từ năm 2011 đến năm 2014, công suất lắp đặt điện mặt trời tại Nhật Bản tăng mạnh từ 5. Đến cuối năm 2020, đã có khoảng 2,4 triệu khách hàng (bao gồm hộ gia đình, doanh nghiệp…) lắp đặt điện mặt trời áp mái ở Nhật Bản.

 Việt Nam: Năm 2019, tổng công suất điện mặt trời đã tăng lên khoảng 5 GWp, trong đó 4,5 GWp 3 là của các nhà máy điện mặt trời nối lưới và gần 0,4 GWp của hệ thống điện mặt trời áp mái. Đến hết năm 2020, nguồn điện mặt trời nối lưới đã được đưa vào vận hành lên tới 9 GW (trong đó, 2 tỉnh Ninh Thuận và Bình Thuận gần 3,5 GW). Quy mô công suất của các dự án điện mặt trời đã được bổ sung quy hoạch là trên 13 GW (tổng quy mô đăng ký xây dựng các dự án điện mặt trời nhưng chưa được bổ sung vào quy hoạch là khoảng 50 GW). Theo báo cáo của Tập đoàn Điện lực Việt Nam (EVN), trong 6 tháng đầu năm 2020 đã huy động 5,41 tỷ kWh từ nguồn điện năng lượng tái tạo, trong đó điện mặt trời đạt 4,71 tỷ kWh, tăng gấp 5,35 lần so với cùng kỳ năm 2019.

6 tháng đầu năm 2020, trên toàn quốc đã lắp đặt 13.784 dự án điện mặt trời mái nhà với tổng công suất 379,9 MWp. Việt Nam đã vượt qua Malaysia và Thái Lan để trở thành quốc gia sở hữu công suất lắp đặt các tấm pin mặt trời lớn nhất Đông Nam Á. Theo Dự thảo quy hoạch điện VIII, dự kiến công suất lắp đặt điện mặt trời sẽ tăng từ 17 GW (giai đoạn 2020-2025) lên khoảng 20 GW (năm 2030), Viện Năng lượng đã phân tích và dự kiến tiềm năng lớn phát triển năng lượng mặt trời mái nhà có thể lên tới gần 50 GW. Tỷ trọng điện mặt trời được kỳ vọng sẽ chiếm 17% vào năm 2025 và 14% vào năm 2030 trong cơ cấu các nguồn điện.2: Tổng công suất lắp đặt điện mặt trời áp mái ở Việt Nam từ 2018-9/2020 1.

Tiềm năng phát triển của ngành điện mặt trời trong tương lai Ứng dụng quan trọng nhất của năng lượng mặt trời hiện nay và trong tương lai vẫn là sản xuất điện năng. Hai loại công nghệ sản xuất điện mặt trời được phát triển rộng rãi là: công nghệ quang điện và công nghệ điện mặt trời hội tụ. Công nghệ quang điện phổ biến nhất hiện nay bao gồm: pin mặt trời tinh thể (chiếm khoảng 90% thị phần) và pin mặt trời màng mỏng (thị phần khoảng 10%).
