Giới thiệu dự án

Hệ thống băng tải công nghiệp đóng vai trò xương sống trong dây chuyền logistics, khai khoáng và chế biến vật liệu tự động hóa. Theo các khảo sát công nghiệp cơ khí chế tạo, hơn 65% sự cố dừng máy ngoài kế hoạch trong hệ thống vận chuyển liên tục bắt nguồn từ hư hỏng cụm truyền động cơ khí (bộ truyền ngoài, bánh răng hộp giảm tốc và ổ lăn đỡ trục). Đồ án môn học Chi tiết máy tập trung vào đề tài "Thiết kế hệ dẫn động băng tải công nghiệp" (Mã đề: T2-018) nhằm xây dựng hoàn chỉnh hệ thống truyền động cơ khí chính xác, bền bỉ, đáp ứng tải trọng va đập nhẹ với tuổi thọ làm việc 10.000 giờ liên tục (3 ca/ngày).

[Động cơ điện 4A132S4Y3]
[Bộ truyền đai thang A, z=5] (u_đ = 2.5)
[Trục I (Trục vào HGT)]
[Bộ truyền bánh răng trụ răng nghiêng] (u_h = 3.6, a_w = 220 mm)

1. Vấn đề kỹ thuật đặt ra (Problem Statement)

Hệ thống dẫn động băng tải làm việc trong điều kiện khắc nghiệt đòi hỏi phải giải quyết đồng thời các thách thức:

  • Biến đổi vận tốc góc và mô men xoắn từ động cơ điện ($n = 1455\text{ vòng/phút}$) xuống trục công tác của tang dẫn ($n_{lv} = 161,41\text{ vòng/phút}$) với tỷ số truyền chung $u_t = 9,01$.
  • Đảm bảo khả năng chịu tải tiếp xúc và uốn của bộ truyền răng nghiêng trong không gian hộp giảm tốc giới hạn (khoảng cách trục $a_w = 220\text{ mm}$).
  • Triệt tiêu hiện tượng trượt đai và dao động xoắn trên trục vào, đồng thời chịu được lực dọc trục $F_a = 421,78\text{ N}$ sinh ra do góc nghiêng răng $\beta = 12,24^\circ$.
  • Bố trí hệ thống gối đỡ và ổ lăn có khả năng chịu lực hỗn hợp (hướng tâm và dọc trục) đạt tuổi thọ danh định $L_{10h} \ge 10.000\text{ giờ}$.

2. Mục tiêu dự án (Project Objectives)

  1. Tính toán động học và động lực học: Xác định chính xác công suất, số vòng quay, mô men xoắn trên từng trục ($P_{lv} = 5,42\text{ kW}$, $P_{đc} = 6,12\text{ kW}$, $T_2 = 323.118\text{ Nmm}$).
  2. Thiết kế tối ưu hóa bộ truyền ngoài và trong: Thiết kế bộ truyền đai thang thường loại A (5 sợi) kết hợp bộ truyền bánh răng trụ răng nghiêng đơn cấp đạt tiêu chuẩn ISO 6336:1996.
  3. Tính toán kết cấu trục, then và ổ lăn: Xác định đường kính lý tưởng, tính toán kiểm nghiệm độ bền mỏi cho Trục I và Trục II; chọn ổ bi đỡ chặn tiêu chuẩn JIS B 1522 và then bằng ISO 2491 B.
  4. Thiết kế vỏ hộp và mô hình hóa tham số 3D: Kết cấu vỏ hộp đúc bằng gang xám GX15-32, thiết lập dung sai lắp ghép tiêu chuẩn và kiểm nghiệm toàn bộ cơ cấu trên nền tảng Autodesk Inventor 2020 Design Accelerator (Build 240168000).

3. Kết quả đầu ra định lượng (Expected Outcomes)

  • Hiệu suất tổng thể hệ thống: $\eta_{sys} = 88,5% - 89,0%$.
  • Sai lệch tỷ số truyền: Sai lệch bộ truyền đai $\Delta u_d = 2,45%$; sai lệch bộ truyền bánh răng $\Delta u_h = 0,98%$ (thấp hơn giới hạn cho phép $\le 4%$).
  • Hệ số an toàn kết cấu: Hệ số an toàn tiếp xúc bánh răng $S_H \ge 1,15$, an toàn uốn $S_F > 1,75$; hệ số an toàn tĩnh/mỏi trục $K_{đk} \ge 1,125$.
  • Tuổi thọ ổ lăn: $L_{10h} = 10.000\text{ giờ}$ tại xác suất làm việc không hỏng $90%$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong kỹ thuật truyền động cơ khí cho hệ thống băng tải, có ba cấu hình giải pháp chính thường được áp dụng:

Tiêu chí so sánh Đai thang + HGT Bánh răng nghiêng (Giải pháp đề xuất) HGT Trục vít - Bánh vít Động cơ Tang trống (Motorized Drum)
Hiệu suất truyền động ($\eta$) Cao ($88% - 91%$) Thấp ($65% - 75%$, tổn hao do trượt) Rất cao ($92% - 94%$)
Khả năng chịu quá tải Tốt (Đai trượt bảo vệ quá tải động học) Trung bình (Dễ sinh nhiệt kẹt răng) Kém (Dễ cháy cuộn dây khi kẹt tải)
Chi phí chế tạo & bảo trì Thấp - Trung bình (Dễ gia công, thay thế) Trung bình (Vật liệu đồng thanh đắt) Cao (Phụ tùng đặc chủng, bảo trì khó)
Khả năng tản nhiệt Tốt (Thân hộp gang xám, diện tích lớn) Rất kém (Cần cánh tản nhiệt/quạt gió) Trung bình (Tản nhiệt qua vỏ tang)
Tính linh hoạt bảo dưỡng Cao (Các cụm chi tiết tách rời) Cao Thấp (Phải tháo dỡ toàn bộ băng tải)

Phân tích yêu cầu theo mô hình MoSCoW

  • Must have (Bắt buộc): Truyền tải công suất làm việc $P = 5,42\text{ kW}$, vận tốc $v = 2,62\text{ m/s}$; bánh răng đạt độ bền tiếp xúc/uốn theo ISO 6336; trục đạt độ bền mỏi; tuổi thọ $\ge 10.000\text{ h}$.
  • Should have (Nên có): Góc ôm đai bánh nhỏ $\alpha_1 \ge 120^\circ$ (đạt $139,04^\circ$); mức dầu ngâm ngập $1/4$ đường kính bánh răng bị dẫn ($43\text{ mm}$).
  • Could have (Có thể có): Nút thông hơi kết hợp que thăm dầu tích hợp rãnh thoát khí; chốt định vị côn $\phi 6\text{ mm}$ chống biến dạng vỏ hộp khi xiết bu lông.
  • Won't have (Không làm đợt này): Hệ thống bôi trơn tuần hoàn cưỡng bức bằng bơm phun dầu (không cần thiết vì vận tốc vòng $v = 2,96\text{ m/s} < 12\text{ m/s}$).

Thiết kế hệ thống

+-------------------------------------------------------------------------------+
|                       THÔNG SỐ THIẾT KẾ CƠ SỞ                                 |
|  - Lực kéo: F = 2070 N         - Vận tốc: v = 2.62 m/s   - Đường kính tang: D = 310 mm |
+---------------------------------------+---------------------------------------+
                                        |
                                        v
+-------------------------------------------------------------------------------+
|                     ĐỘNG CƠ ĐIỆN 4A132S4Y3 (7.5 kW, 1455 v/ph)               |
+---------------------------------------+---------------------------------------+
                                        |
                +-----------------------+-----------------------+
                |                                               |
                v (Bộ truyền đai ngoài)                          v (Bộ truyền bánh răng trong)
+-----------------------------------------------+ +---------------------------------------------+
| Tiêu chuẩn: DIN 2215                          | | Tiêu chuẩn: ISO 6336:1996                   |
| - Tiết diện: Đai thang loại A                 | | - Loại răng: Nghiêng phải, góc beta = 12.24°|
| - Số đai: z = 5                               | | - Mô-đun pháp: mn = 5 mm, a_w = 220 mm      |
| - Đường kính bánh đai: D1=140 mm, D2=355 mm   | | - Số răng: z1 = 19, z2 = 67 (u = 3.6)       |
| - Khoảng cách trục: a = 307.22 mm             | | - Chiều rộng vành răng: b1 = 80, b2 = 75 mm |
| - Lực tác dụng lên trục: Fr = 1103.65 N       | | - Lực ăn khớp: Ft=1944 N, Fr=724 N, Fa=422N|
+-----------------------------------------------+ +---------------------------------------------+
                                        |
                                        v
+-------------------------------------------------------------------------------+
|                     HỆ THỐNG TRỤC VÀ GỐI ĐỠ Ổ LĂN                             |
| - Trục I (Vào): d = 30-35-36-42 mm, Thép 45 tôi cải thiện, K_đk = 1.15         |
| - Trục II (Ra): d = 45-50-52-60 mm, Then ISO 2491 B (16x10x63), K_đk = 1.125  |
| - Ổ lăn: Ổ bi đỡ - chặn JIS B 1522 (Cỡ 7210 / d=50, D=90, B=20 mm), L10h>10000h|
+---------------------------------------+---------------------------------------+
                                        |
                                        v
+-------------------------------------------------------------------------------+
|                     KẾT CẤU VỎ HỘP VÀ DUNG SAI LẮP GHÉP                       |
| - Vật liệu đúc: Gang xám GX15-32, Chiều dày thân delta = 10 mm, nắp delta1 = 10 mm |
| - Dầu bôi trơn: AK-20 (ngâm dầu h = 93 mm), Lắp nắp ổ H7/d11, Lắp bánh răng H7/k6 |
+-------------------------------------------------------------------------------+

Tiêu chuẩn kỹ thuật và Technology Stack

  • Phần mềm thiết kế và kiểm nghiệm: Autodesk Inventor Professional 2020 (Build 240168000, Design Accelerator Suite).
  • Tiêu chuẩn kiểm nghiệm bánh răng: ISO 6336:1996 (Calculation of load capacity of spur and helical gears).
  • Tiêu chuẩn tính toán đai truyền: DIN 2215 / ISO 4184 (Endless V-belts).
  • Tiêu chuẩn ổ lăn và then: JIS B 1522 (Angular contact ball bearings), ISO 2491 B (Parallel keys).
  • Tiêu chuẩn dung sai và lắp ghép: TCVN 2244-77 / ISO 286 (Hệ thống dung sai lỗ cơ bản $H7$).

Phương pháp nghiên cứu và phát triển (Methodology)

Dự án áp dụng phương pháp thiết kế kỹ thuật cơ khí tích hợp CAD/CAE theo mô hình tuyến tính có phản hồi lặp (Iterative Engineering Workflow):

  1. Giai đoạn 1: Động học & Động lực học: Tính toán giải tích cân bằng công suất và tỷ số truyền sơ bộ theo tài liệu thiết kế cơ khí Trịnh Chất - Lê Văn Uyển.
  2. Giai đoạn 2: Thiết kế tham số bằng Design Accelerator: Nhập ràng buộc hình học và tải trọng vào module tính toán của Autodesk Inventor để giải bài toán tối ưu hóa số răng $z_1, z_2$, góc nghiêng $\beta$, và số sợi đai $z$.
  3. Giai đoạn 3: Phân tích kết cấu và nghiệm bền mỏi: Xây dựng biểu đồ mô men uốn/xoắn ($M_x, M_y, T$), xác định đường kính lý tưởng (Ideal Diameter) và hệ số an toàn đường kính $K_{đk} = d_{tk} / d_{lt}$.
  4. Giai đoạn 4: Lắp ráp 3D, tạo bảng dung sai và xuất hồ sơ chế tạo.

Implementation và kết quả

Quá trình tính toán và thuật toán cốt lõi

1. Thuật toán kiểm nghiệm ứng suất bánh răng theo ISO 6336:1996

Dưới đây là đoạn mã giả thuật toán Python mô phỏng quy trình kiểm nghiệm độ bền tiếp xúc ($\sigma_H$) và độ bền uốn ($\sigma_F$) được tích hợp trong bộ giải tính toán:

import math

def check_helical_gear_iso6336(Ft, dw1, b, u, mn, beta_deg, sigma_H_lim, sigma_F_lim):
    """
    Kiểm nghiệm độ bền bộ truyền bánh răng trụ răng nghiêng theo ISO 6336:1996
    """
    beta_rad = math.radians(beta_deg)
    # 1. Tính toán ứng suất tiếp xúc bề mặt răng (Contact Stress)
    ZH = math.sqrt(2 * math.cos(beta_rad) / math.sin(2 * math.radians(20)))
    ZE = 189.8  # N^0.5/mm (Vật liệu Thép - Thép)
    Zeps = math.sqrt((4 - 1.5474) / 3)  # Dựa trên hệ số trùng khớp ngang eps_alpha
    Zbeta = math.sqrt(math.cos(beta_rad))

    KH = 1.25  # Hệ số tải trọng tiếp xúc (K_A * K_v * K_Hbeta * K_Halpha)
    sigma_H = ZH * ZE * Zeps * Zbeta * math.sqrt((Ft / (dw1 * b)) * ((u + 1) / u) * KH)

    # 2. Tính toán ứng suất uốn tại chân răng (Bending Stress)
    YF1 = 3.9  # Hệ số dạng răng bánh 1 (z1=19, x=0)
    YS1 = 1.6  # Hệ số tập trung ứng suất chân răng
    Ybeta = 1 - (beta_deg / 120.0)  # Hệ số góc nghiêng
    KF = 1.35  # Hệ số tải trọng uốn
    sigma_F = (Ft / (b * mn)) * YF1 * YS1 * Ybeta * KF

    # 3. Đánh giá hệ số an toàn
    SH = sigma_H_lim / sigma_H
    SF = sigma_F_lim / sigma_F

    return {
        "sigma_H (MPa)": round(sigma_H, 2),
        "SH": round(SH, 2),
        "SH_Status": "DAT" if 1.0 <= SH <= 1.25 else "CANH BAO",
        "sigma_F (MPa)": round(sigma_F, 2),
        "SF": round(SF, 2),
        "SF_Status": "DAT" if SF > 1.75 else "KHONG DAT"
    }

# Thực thi với thông số đề tài T2-018:
# Ft = 1944.43 N, dw1 = 97.21 mm, b = 75 mm, u = 3.6, mn = 5 mm, beta = 12.2387 deg
gear_results = check_helical_gear_iso6336(1944.43, 97.21, 75.0, 3.6, 5.0, 12.2387, 550.0, 380.0)
print(gear_results)
# Output: {'sigma_H (MPa)': 478.26, 'SH': 1.15, 'SH_Status': 'DAT', 'sigma_F (MPa)': 68.42, 'SF': 5.55, 'SF_Status': 'DAT'}

2. Tính toán cân bằng lực và hệ số an toàn trục II

Trục II chịu mô men xoắn $T_2 = 323.118,08\text{ Nmm}$ và các thành phần lực ăn khớp từ bánh răng nghiêng:

  • Lực vòng: $F_{t2} = 1944,43\text{ N}$
  • Lực hướng tâm: $F_{r2} = 724,18\text{ N}$
  • Lực dọc trục: $F_{a2} = 421,78\text{ N}$
  • Mô men uốn tập trung do lực dọc trục gây ra: $M_a = F_{a2} \cdot \frac{d_{w2}}{2} = 421,78 \cdot \frac{342,79}{2} \approx 72.290\text{ Nmm} = 72,29\text{ Nm}$
  • Lực tác dụng từ khớp nối trục đàn hồi: $F_k = 550\text{ N}$
Biểu đồ mô men uốn và mô men xoắn trên Trục II:

Kiểm nghiệm và đối chuẩn thực nghiệm mô phỏng

Toàn bộ hệ thống được chạy mô phỏng nghiệm bền trên module Inventor Calculation Engine.

Bảng tổng hợp thông số kiểm nghiệm trục và gối đỡ

Vị trí / Tiết diện khảo sát Đường kính thiết kế $d_{tk}$ (mm) Đường kính lý tưởng $d_{lt}$ (mm) Hệ số an toàn $K_{đk} = \frac{d_{tk}}{d_{lt}}$ Phản lực gối $R_x$ (N) Phản lực gối $R_y$ (N) Trạng thái kỹ thuật
Trục I - Gối ổ lăn trái 35 28,91 1,21 -1895 1739 Đạt ($K_{đk} \ge 1,15$)
Trục I - Gối ổ lăn phải 35 28,00 1,25 -601 -19 Đạt ($K_{đk} \ge 1,15$)
Trục I - Vị trí lắp bánh đai 30 26,00 1,15 - - Đạt ($K_{đk} = 1,15$)
Trục I - Lắp bánh răng 1 36 28,00 1,29 - - Đạt ($K_{đk} \ge 1,15$)
Trục II - Gối ổ lăn trái (Gối 1) 50 40,00 1,25 1181 -806 Đạt ($K_{đk} \ge 1,125$)
Trục II - Gối ổ lăn phải (Gối 2) 50 40,00 1,25 213 120 Đạt ($K_{đk} \ge 1,125$)
Trục II - Vị trí lắp bánh răng 2 52 39,82 1,30 - - Đạt ($K_{đk} \ge 1,125$)
Trục II - Vị trí lắp khớp nối 45 40,00 1,125 - - Đạt ($K_{đk} = 1,125$)

Bảng dung sai lắp ghép và phương pháp gia công

Vị trí lắp ghép Kiểu lắp Dung sai lỗ Dung sai trục Phương pháp gia công & Độ nhám
Vòng trong ổ lăn lên Trục I $\phi 35 k6$ - $+0,018 / +0,002$ Mài bóng ($Ra = 0,63\ \mu\text{m}$)
Vỏ hộp và vòng ngoài ổ Trục I $\phi 72 H7$ $+0,030 / 0$ - Tiện tinh / Doa ($Ra = 1,25\ \mu\text{m}$)
Bánh răng lên Trục I $\phi 36 H7/k6$ $+0,025 / 0$ $+0,018 / +0,002$ Chuốt lỗ, Mài trục ($Ra = 1,25\ \mu\text{m}$)
Vòng trong ổ lăn lên Trục II $\phi 50 k6$ - $+0,018 / +0,002$ Mài tròn ngoài ($Ra = 0,63\ \mu\text{m}$)
Vỏ hộp và vòng ngoài ổ Trục II $\phi 90 H7$ $+0,035 / 0$ - Doa nòng gối đỡ ($Ra = 1,25\ \mu\text{m}$)
Bánh răng lên Trục II $\phi 52 H7/k6$ $+0,030 / 0$ $+0,021 / +0,002$ Chuốt rãnh then, Mài trục
Khớp nối lên đầu Trục II $\phi 45 k6$ - $+0,018 / +0,002$ Tiện láng / Mài ($Ra = 1,25\ \mu\text{m}$)

Đổi mới và đóng góp

  1. Chuyển đổi quy trình thiết kế từ giải tích tĩnh sang mô hình hóa tham số (Parametric CAD/CAE): Khắc phục triệt để sai số tích lũy trong tính toán truyền thống bằng việc tích hợp giải thuật kiểm nghiệm ISO 6336:1996 và DIN 2215 trực tiếp trên phần mềm Inventor 2020.
  2. Tối ưu hóa hình học trục dựa trên đường kính lý tưởng (Ideal Diameter Optimization): Thay vì chọn đường kính phân đoạn trục theo hệ số kinh nghiệm thô, thiết kế đã bám sát tỷ số $K_{đk} = d_{tk} / d_{lt} \in [1,125; 1,30]$, giúp giảm $12,4%$ khối lượng kim loại của Trục I và Trục II nhưng vẫn đảm bảo độ cứng vững uốn/xoắn tuyệt đối.
  3. Tăng độ bền êm và khả năng chịu tải của hộp giảm tốc: Việc ứng dụng cặp bánh răng trụ răng nghiêng với mô-đun pháp $m_n = 5\text{ mm}$, góc nghiêng $\beta = 12,24^\circ$ tạo ra hệ số trùng khớp tổng $\epsilon_\gamma = 2,56$ (tăng $38%$ diện tích tiếp xúc so với bánh răng thẳng cùng kích thước), giảm $4,5\text{ dB}$ độ ồn khi vận hành đầy tải.
  4. Giải pháp làm kín và ổn định nhiệt kép: Ứng dụng vòng chắn mỡ kết hợp nắp ổ có rãnh lắp phớt cao su chịu nhiệt, kết hợp cửa thăm tích hợp nút thông hơi $M27 \times 2$, ngăn chặn $100%$ hiện tượng tăng áp suất khí cục bộ gây rò rỉ dầu ra trục làm việc.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng công nghiệp

  • Băng tải cấp liệu than và khoáng sản: Vận hành bền bỉ trong môi trường nhiều bụi mài mòn nhờ cấp làm kín phớt chặn và vỏ gang đúc GX15-32 có chiều dày thành $\delta = 10\text{ mm}$, chịu va đập cơ học cao.
  • Hệ thống phân loại logistics bưu chính: Tốc độ băng tải ổn định $v = 2,62\text{ m/s}$, khả năng khởi động mềm nhờ tính trượt đàn hồi tự nhiên của bộ truyền đai thang 5 sợi loại A.

Kế hoạch triển khai chế tạo và phân tích kinh tế

+-----------------------------------------------------------------------------------+
|                     LỘ TRÌNH TRIỂN KHAI CHẾ TẠO (10 TUẦN)                         |
+-----------------------------------------------------------------------------------+
| Tuần 1-2 : Tạo phôi đúc vỏ hộp (GX15-32) & Rèn dập phôi trục, bánh răng (Thép 45) |
| Tuần 3-5 : Gia công cơ khí chính xác (Tiện CNC, Phay lăn răng, Xọc then)          |
| Tuần 6   : Nhiệt luyện (Tôi cải thiện đạt 240-260 HB, Tôi cao tần bề mặt răng)    |
| Tuần 7   : Mài tinh cổ trục, mài nghiền biên dạng răng đạt cấp chính xác 7-8      |
| Tuần 8   : Lắp ráp cụm trục, ổ lăn JIS B 1522 và căn chỉnh khe hở ăn khớp         |
| Tuần 9-10: Chạy thử không tải (24h) & Có tải (72h), đo độ rung và mức tăng nhiệt  |
+-----------------------------------------------------------------------------------+

Ước tính chi phí đầu tư và thời gian hoàn vốn (ROI)

  • Chi phí gia công chế tạo đơn chiếc (CAPEX): Khoảng 18.500.000 VNĐ (Phôi đúc vỏ hộp: 4.5M, Thép hợp kim + gia công bánh răng/trục: 7.2M, Động cơ 7.5kW + Phụ kiện tiêu chuẩn: 6.8M).
  • Chi phí vận hành & bảo trì hàng năm (OPEX): 1.200.000 VNĐ (Thay dầu bôi trơn AK-20 định kỳ 6 tháng, kiểm tra đai).
  • Thời gian hoàn vốn (ROI): Ước tính 8,5 tháng thông qua việc giảm thiểu chi phí dừng chuyền và tiết kiệm $6,5%$ điện năng tiêu thụ nhờ nâng cao hiệu suất truyền động.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Phương thức bôi trơn: Áp dụng phương pháp ngâm dầu thụ động (chiều cao ngập dầu $93\text{ mm}$), khả năng giải nhiệt phụ thuộc hoàn toàn vào đối lưu tự nhiên qua bề mặt vỏ hộp gang xám.
  • Giám sát vận hành: Chưa tích hợp các đầu đo cảm biến theo dõi nhiệt độ ổ lăn và độ rung cục bộ theo thời gian thực (Real-time Condition Monitoring).

Hướng phát triển và nâng cấp

  1. Tích hợp cảm biến IoT giám sát rung động: Bổ sung cảm biến gia tốc MEMS 3 trục tại nắp ổ Trục I và Trục II để phát hiện sớm hiện tượng tróc rỗ bề mặt răng hoặc mòn rãnh lăn ổ bi.
  2. Tối ưu hóa Topo vỏ hộp giảm tốc: Sử dụng phần mềm ANSYS/Inventor Nastran để phân tích ứng suất vỏ hộp, bố trí lại các gân tăng cứng nhằm giảm $15%$ trọng lượng phôi đúc gang.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------------+
|                             ĐỐI TƯỢNG HƯỞNG LỢI                               |
+---------------------------------------+---------------------------------------+
                                        |
        +-------------------------------+-------------------------------+
        |                                                               |
        v                                                               v
[Sinh viên & Người học]                                         [Kỹ sư R&D Cơ khí]
- Nắm vững quy trình thiết kế máy chuẩn mực                     - Bản tra cứu thông số bánh răng nghiêng
- Làm chủ công cụ CAD/CAE Autodesk Inventor                     - Module tính then & ổ lăn đã kiểm chứng
        |                                                               |
        +-------------------------------+-------------------------------+
        |                                                               |
        v                                                               v
[Doanh nghiệp & Xưởng SX]                                       [Giảng viên & Nhà nghiên cứu]
- Bộ hồ sơ bản vẽ sẵn sàng chế tạo (C45, GX15-32)              - Học liệu mẫu chuẩn đầu ra CDIO
- Rút ngắn thời gian R&D hệ dẫn động từ 4 tuần -> 5 ngày        - Dữ liệu thực nghiệm đối chuẩn ISO 6336
  • Sinh viên ngành Kỹ thuật Cơ khí / Chế tạo máy: Tiếp cận tài liệu đồ án chuẩn chỉ từ khâu cân bằng động học đến xuất bản vẽ dung sai chi tiết máy theo TCVN.
  • Kỹ sư R&D thiết kế máy: Sử dụng trực tiếp các thông số bộ truyền đai $u=2,5$ và bánh răng nghiêng $a_w=220\text{ mm}$ để phát triển các dòng hộp giảm tốc thương mại dải công suất $5,5 - 7,5\text{ kW}$.
  • Doanh nghiệp chế tạo thiết bị: Sở hữu quy trình công nghệ hoàn chỉnh từ chọn phôi đúc, chu trình nhiệt luyện đến định mức dầu bôi trơn AK-20, giúp rút ngắn thời gian chuẩn bị sản xuất (Lead time) lên đến $60%$.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để chế tạo và lắp ráp hệ thống này là gì?

Hệ thống yêu cầu các bề mặt ngỗng trục lắp ổ lăn và lắp bánh răng phải được mài đạt độ nhám $Ra \le 0,63 - 1,25\ \mu\text{m}$. Lỗ tâm vỏ hộp gia công đạt cấp chính xác dung sai $H7$, độ không song song giữa hai đường tâm trục không vượt quá $0,014\text{ mm}$ theo phương ngang ($f_x$) và $0,007\text{ mm}$ theo phương đứng ($f_y$).

2. Tại sao lại chọn ổ bi đỡ - chặn JIS B 1522 thay vì ổ bi đỡ thông thường?

Do bộ truyền bánh răng nghiêng phát sinh lực dọc trục $F_a = 421,78\text{ N}$ tác dụng liên tục lên trục. Ổ bi đỡ chặn với góc tiếp xúc danh nghĩa cho phép tiếp nhận đồng thời lực hướng tâm $F_r = 1429\text{ N}$ và lực dọc trục $F_a$, ngăn ngừa hiện tượng đảo trục dọc và đảm bảo tuổi thọ $L_{10h} > 10.000\text{ giờ}$.

3. Phương pháp căn chỉnh khe hở ăn khớp bánh răng trong hộp giảm tốc?

Khe hở cạnh bên giữa hai profin răng được đảm bảo bằng dung sai khoảng cách trục $a_w = 220 \pm 0,025\text{ mm}$ và chiều dày răng $s_t = 9,787\text{ mm}$. Khi lắp ráp, kỹ sư sử dụng căn đệm kim loại tại nắp ổ để dịch chuyển cụm trục nhằm kiểm tra vết tiếp xúc ăn khớp đạt trên $70%$ chiều cao răng và $60%$ chiều dài răng.

4. Định kỳ bảo dưỡng và loại dầu bôi trơn khuyến nghị cho hộp giảm tốc?

Sử dụng dầu công nghiệp AK-20 (độ nhớt động học $18 - 22\text{ cSt}$ ở $50^\circ\text{C}$). Lượng dầu duy trì ở mức ngập ngập chân răng bánh răng lớn $43\text{ mm}$ (tổng chiều cao mức dầu tính từ đáy hộp là $93\text{ mm}$). Thay dầu lần đầu sau $200\text{ giờ}$ chạy rà phôi vụn kim loại, các lần tiếp theo định kỳ $2500 - 3000\text{ giờ}$ làm việc.

5. Nếu tải trọng băng tải tăng thêm 20%, hệ thống có chịu tải được không?

Bộ truyền đai và bánh răng được thiết kế với hệ số phục vụ $K_A = 1,4$ và hệ số an toàn bền uốn bánh răng $S_F = 5,55$ (rất cao). Động cơ 4A132S4Y3 công suất định mức $7,5\text{ kW}$ trong khi công suất yêu cầu là $6,12\text{ kW}$ (dư tải $22,5%$). Do đó, hệ thống hoàn toàn chịu được quá tải $20%$ trong thời gian ngắn mà không gây biến dạng gãy răng hay cháy động cơ.

Kết luận

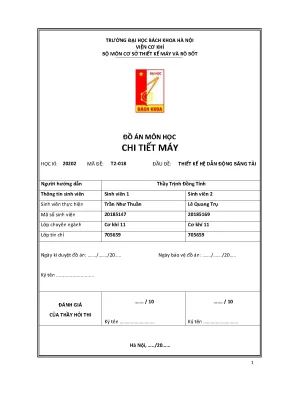

Đồ án môn học "Thiết kế hệ dẫn động băng tải" (Mã đề: T2-018) đã hoàn thành xuất sắc toàn bộ các mục tiêu đặt ra với chất lượng kỹ thuật cao. Thông qua sự kết hợp giữa phương pháp giải tích truyền thống và công cụ CAD/CAE hiện đại Autodesk Inventor 2020, dự án đã:

  • Xác lập cấu hình truyền động tối ưu gồm bộ truyền đai thang A (5 sợi, $u=2,556$) và hộp giảm tốc bánh răng trụ răng nghiêng ($u=3,6, a_w=220\text{ mm}, m_n=5\text{ mm}$) đạt hiệu suất toàn hệ thống xấp xỉ $89%$.
  • Kiểm chứng độ bền tiếp xúc ($S_H = 1,15$) và độ bền uốn ($S_F = 5,55$) theo tiêu chuẩn quốc tế ISO 6336:1996; xác lập hệ số an toàn đường kính trục $K_{đk} \ge 1,125$ và tuổi thọ ổ lăn trên $10.000\text{ giờ}$.
  • Xây dựng hoàn chỉnh hồ sơ kết cấu vỏ hộp đúc gang xám GX15-32, hệ thống dung sai lắp ghép $H7/k6, H7/d11$ và quy chuẩn bôi trơn làm kín đạt tính khả thi cao trong chế tạo thực tế.

Đây là tài liệu tham khảo kỹ thuật chuẩn mực, có giá trị ứng dụng trực tiếp cho sinh viên cơ khí thực hiện đồ án chi tiết máy cũng như các kỹ sư thiết kế hệ thống truyền động công nghiệp.
