Nghiên Cứu Thiết Kế Và Chế Tạo Cơ Cấu Điều Khiển Vị Trí Cho Khuôn Tạo Hình Sản Phẩm Dạng Ống Tròn

Tóm tắt nghiên cứu (200-250 từ)

Nghiên cứu này tập trung giải quyết câu hỏi học thuật và công nghệ trọng tâm: Làm thế nào để thiết kế, tính toán và chế tạo thành công một module cơ cấu điều khiển vị trí khuôn uốn linh hoạt (Freeform Bending) nhỏ gọn, đạt độ chính xác cao và tối ưu chi phí phục vụ tạo hình ống kim loại 3D phức tạp?

Phương pháp nghiên cứu được triển khai theo quy trình kỹ thuật toàn diện: kết hợp lý thuyết biến dạng dẻo kim loại với mô hình động học hệ tọa độ Descartes đa trục, sử dụng bộ truyền động cơ khí chính xác vít me - đai ốc bi, ứng dụng phần mềm Autodesk Inventor để mô phỏng phân tích ứng suất phần tử hữu hạn (FEA), đồng thời trực tiếp gia công chế tạo chi tiết bằng thép S45C và lắp ráp thử nghiệm mô hình thực tế.

Kết quả then chốt chứng minh tính khả thi vượt trội của nguyên lý uốn lệch tâm liên tục giữa bạc cố định và bạc tạo hình di động. Mô phỏng động lực học cho thấy ứng suất tương đương cực đại đạt $1{,}842\text{ MPa}$, hoàn toàn nằm trong giới hạn bền đàn hồi của vật liệu kết cấu. Mô hình thực nghiệm đã định hình thành công ống phôi kim loại $\varnothing 10\text{ mm}$ với độ ổn định cao. Nghiên cứu mang lại ý nghĩa quan trọng trong việc làm chủ công nghệ tạo hình ống tiên tiến, mở ra giải pháp nội địa hóa các cụm chấp hành uốn CNC thay thế thiết bị nhập ngoại đắt đỏ.

Bối cảnh và tầm quan trọng (300-350 từ)

Thực trạng công nghệ tạo hình ống kim loại

Trong các ngành công nghiệp hiện đại từ sản xuất ô tô, xe máy (ống xả, khung sườn, đường dẫn thủy lực), hàng không, công nghệ nhiệt lạnh cho đến kết cấu xây dựng và nội thất dân dụng, ống kim loại là thành phần kết cấu cốt lõi. Tuy nhiên, phần lớn các cơ sở sản xuất trong nước hiện nay vẫn phụ thuộc vào các phương pháp gia công truyền thống như:

  • Uốn bằng tay (Manual Bending): Năng suất thấp, phụ thuộc hoàn toàn vào tay nghề thợ, không uốn được biên dạng phức tạp.
  • Uốn Ram thủy lực & Uốn cuộn 3 con lăn: Dễ gây móp méo, biến dạng thành ống, khả năng tạo góc và bán kính uốn bị giới hạn bởi kích thước khuôn cứng.
  • Máy uốn CNC công nghiệp nhập khẩu: Dù cho độ chính xác cao nhưng chi phí đầu tư ban đầu rất lớn (lên tới hàng trăm nghìn USD), chi phí bảo trì và chuyển giao công nghệ cao, khó tiếp cận đối với các doanh nghiệp vừa và nhỏ (SMEs).
[Khoảng trống công nghệ]: Module uốn tự do linh hoạt (Freeform Bending) nội địa hóa

Khoảng trống nghiên cứu và tính cấp thiết

Khoảng trống kỹ thuật lớn nhất đặt ra là: Thiếu các giải pháp cơ cấu tạo hình linh hoạt dạng module có thể điều khiển vị trí đa trục liên tục trong không gian 3D mà không cần thay đổi bộ khuôn cố định cho từng bán kính uốn. Công nghệ uốn tự do (Freeform Bending) giải quyết triệt để vấn đề này nhờ cơ chế tạo độ lệch tâm liên tục giữa bạc dẫn hướng và bạc tạo hình trong lúc phôi ống được đẩy tịnh tiến.

Đề tài mã số SV2022-190 tại Trường Đại học Sư phạm Kỹ thuật TP.HCM (HCMUTE) do nhóm nghiên cứu thực hiện đã nắm bắt kịp thời xu thế tự động hóa ngành gia công áp lực, góp phần hiện thực hóa định hướng "Make in Vietnam" cho thiết bị cơ khí chính xác.

Methodology và approach (350-400 từ)

Quy trình nghiên cứu áp dụng phương pháp thiết kế kỹ thuật tích hợp (Integrated Engineering Design Process) gồm 5 giai đoạn:

1. Phân tích động học và lựa chọn hệ dẫn động

Module được thiết kế dựa trên nguyên lý tọa độ Descartes 6 trục dẫn động độc lập. Nhóm nghiên cứu tiến hành phân tích so sánh kỹ thuật giữa hai hệ thống truyền động chủ lực:

  • Hệ truyền động khí nén - thủy lực: Lực lớn nhưng độ cứng vững hướng trục kém ổn định do tính nén của chất lỏng/khí, xuất hiện độ trễ vận tốc khi thay đổi tải trọng và nguy cơ rò rỉ môi chất.
  • Hệ truyền động vít me - đai ốc bi (Được lựa chọn): Hiệu suất truyền động đạt xấp xỉ $90%$, chuyển đổi hoàn hảo ma sát trượt thành ma sát lăn, khe hở tiếp xúc gần như bằng 0, đảm bảo độ cứng vững hướng trục cao và độ chính xác định vị micro-level.

2. Thiết lập thông số hình học và linh kiện tiêu chuẩn

  • Trục vít me bi: Đường kính danh nghĩa $D = 20\text{ mm}$, bước vít $L = 150\text{ mm}$, vật liệu thép hợp kim S45C chuẩn tôi cải thiện.
  • Gối đỡ & Ổ lăn: Ổ bi đỡ chặn SUJ2 đường kính trong $d_r = 15\text{ mm}$, tải trọng động $2073\text{ N}$, tốc độ quay cho phép tới $28{,}000\text{ v/ph}$.
  • Ổ trượt tuyến tính: Dẫn hướng trục đẩy đường kính $d = 8\text{ mm}$, tải trọng động $380\text{ N}$.

3. Mô phỏng phần tử hữu hạn (FEA - Finite Element Analysis)

Sử dụng phần mềm Autodesk Inventor để kiểm chứng độ bền của bạc tạo hình và bạc cố định dưới tải uốn danh định $17\text{ kg}$ ($170\text{ N}$):

  • Điều kiện biên (Boundary Conditions): Cố định ngàm (Fixed Support) tại bạc đỡ; đặt chuyển vị cưỡng bức (Displacement) trục $X = 6\text{ mm}$, tịnh tiến phôi ống theo trục $Z = 50\text{ mm}$.
  • Chia lưới (Meshing): Ứng dụng thuật toán chia lưới tự động cho cụm bạc và kỹ thuật Body Sizing với kích thước phần tử Element Size = 5 mm cho phôi ống $\varnothing 10\text{ mm}$ (Thép không gỉ SUS304).

Phát hiện chính (400-450 từ)

Thông số / Hạng mục Giá trị tính toán / Mô phỏng Kết quả thực nghiệm Đánh giá kỹ thuật
Đường kính phôi uốn $\varnothing 10\text{ mm}$ $\varnothing 10\text{ mm}$ Đạt chuẩn thiết kế
Hành trình dịch chuyển Z1 $\le 10\text{ mm}$ $0 - 8\text{ mm}$ Hoạt động trơn tru
Hành trình dịch chuyển X/Y $\le 50\text{ mm}$ $0 - 45\text{ mm}$ Đảm bảo bán kính uốn đa dạng
Ứng suất Von-Mises cực đại $1{,}842\text{ MPa}$ (theo trục X) Không phát hiện biến dạng dư Hệ số an toàn $n > 5$
Hiệu suất cơ cấu truyền động $\approx 90%$ Vận hành êm ái, ít ma sát Đáp ứng tải uốn $\ge 17\text{ kg}$
                       PHÂN BỐ TẢI TRỌNG VÀ BIẾN DẠNG
                           (Định vị tâm)                  (Tạo mô-men uốn dẻo)
                                                          Ứng suất max: 1.842 MPa

1. Kiểm chứng thành công nguyên lý tạo hình lệch tâm liên tục

Nghiên cứu khẳng định: Khi ống phôi di chuyển qua cụm bạc dẫn hướng cố định và tiếp xúc với bạc tạo hình lệch tâm một khoảng $U$ (được điều khiển độc lập theo 2 trục $Ox, Oy$), mô-men uốn sẽ làm phôi biến dạng dẻo liên tục theo đường cong mong muốn mà không làm rách hoặc nhăn bề mặt ngoài của ống.

2. Đảm bảo độ bền cơ học tối ưu của cụm chi tiết

Kết quả phân tích ứng suất tương đương Von-Mises lớn nhất ghi nhận được trong quá trình uốn là $1{,}842\text{ MPa}$. Khi so sánh trực tiếp với giới hạn bền kéo của thép S45C ($> 600\text{ MPa}$), hệ số an toàn vượt xa yêu cầu chịu tải định mức. Điều này chứng minh cụm bạc tạo hình và bạc cố định hoàn toàn triệt tiêu được các phản lực uốn phức tạp sinh ra từ phôi kim loại.

3. Khả năng kiểm soát độ mỏng thành ống và chiều dài kẹp

Nghiên cứu đã xác định được mối tương quan giữa hành trình dịch chuyển trục đẩy $Z_1 \le 10\text{ mm}$ và hành trình trục $X/Y \le 50\text{ mm}$. Việc tối ưu hóa khoảng cách giữa hai bạc giúp giảm thiểu lực ma sát trượt và hạn chế tối đa hiện tượng mỏng thành ngoài của ống tại bán kính uốn gắt.

Đóng góp khoa học (250-300 từ)

Đóng góp về mặt lý thuyết và phương pháp luận

  • Chuẩn hóa quy trình thiết kế cơ cấu uốn tự do: Đề tài đã hệ thống hóa phương pháp tính toán động học và động lực học cho cụm đầu uốn lệch tâm 6 trục, cung cấp cơ sở dữ liệu phân tích phần tử hữu hạn (FEA) cho việc tạo hình biến dạng nguội ống kim loại kích thước nhỏ.
  • Mô hình hóa tương tác tiếp xúc: Xây dựng thành công các ràng buộc cơ học tiếp xúc phi tuyến giữa thành ống và bề mặt làm việc của bạc uốn định hình.

Đóng góp thực tiễn và ứng dụng đào tạo

  • Chế tạo thành công nguyên mẫu thực tế (Prototype): Đã hoàn thiện toàn bộ các chi tiết phi tiêu chuẩn (bạc cố định 1, 2, 3; cụm kẹp ống; tấm đỡ tạo hình; cơ cấu vít me) bằng vật liệu thép S45C, vận hành thử nghiệm kiểm chứng độ đồng tâm vững chắc.
  • Phục vụ đào tạo kỹ thuật: Mô hình cung cấp học cụ trực quan sống động cho sinh viên chuyên ngành Công nghệ Chế tạo máy, Cơ điện tử tại HCMUTE trong các môn học: Công nghệ gia công áp lực, Thiết kế hệ thống cơ điện tử, và Ứng dụng CAD/CAM/CAE.
  • Đóng góp kinh tế - xã hội: Cung cấp tiền đề chế tạo máy uốn ống 3D CNC nội địa giá rẻ, hỗ trợ các xưởng cơ khí nâng cao năng suất và chất lượng sản phẩm uốn.

Đối tượng quan tâm (200-250 từ)

Tài liệu nghiên cứu này mang lại giá trị tham khảo chuyên sâu cho nhiều nhóm đối tượng:

  • Kỹ sư R&D và Thiết kế Cơ khí: Nắm bắt phương pháp tính toán chọn bộ truyền vít me bi, ổ đỡ chịu tải, và phương pháp kết cấu hóa cụm đầu uốn linh hoạt không cần khuôn dập phức tạp.
  • Các doanh nghiệp sản xuất phụ tùng ô tô, xe máy, nội thất: Tìm kiếm giải pháp công nghệ uốn ống không gian 3D nhằm tự động hóa dây chuyền, giảm chi phí nhập khẩu thiết bị từ Nhật Bản, Đức, Đài Loan.
  • Giảng viên và Nhà nghiên cứu học thuật: Sử dụng làm tài liệu tham khảo trong nghiên cứu gia công biến dạng dẻo kim loại, động lực học máy công cụ và tối ưu hóa kết cấu máy.
  • Sinh viên ngành Kỹ thuật Cơ khí / Chế tạo máy: Nguồn tham khảo chuẩn mực cho các đề tài nghiên cứu khoa học, đồ án môn học Thiết kế máy, và khóa luận tốt nghiệp kỹ sư.

Câu hỏi thường gặp (FAQ)

1. Điểm đột phá cốt lõi của đề tài này so với máy uốn ống thông thường là gì?

Điểm đột phá nằm ở nguyên lý uốn tự do lệch tâm (Freeform Bending). Thay vì sử dụng bộ khuôn uốn có bán kính cố định (như máy uốn quay hay uốn ép), cơ cấu này sử dụng bạc tạo hình điều khiển độc lập đa trục để thay đổi độ lệch tâm $U$ liên tục, cho phép tạo ra vô số bán kính uốn cong 3D khác nhau trên cùng một thân ống mà không cần thay khuôn.

2. Tại sao nghiên cứu lại chọn truyền động vít me bi thay vì xi lanh thủy lực?

Truyền động vít me - đai ốc bi mang lại hiệu suất cơ học cao ($\approx 90%$), khử hoàn toàn khe hở dọc trục, đạt độ cứng vững cao và cho phép điều khiển chính xác vị trí ở cấp độ micromet mà không bị ảnh hưởng bởi nhiệt độ dầu hay tính đàn hồi của chất lỏng như hệ thủy lực.

3. Kết quả nghiên cứu có thể mở rộng (scale-up) cho ống kích thước lớn hơn không?

Hoàn toàn có thể. Quy trình tính toán truyền động, phân tích ứng suất FEA và thuật toán điều khiển vị trí trong nghiên cứu này hoàn toàn áp dụng được cho các kích thước phôi lớn hơn ($\varnothing 21\text{ mm}, \varnothing 34\text{ mm}, \varnothing 60\text{ mm}$) bằng cách nâng công suất động cơ dẫn động và tăng kích thước modul bạc đỡ chịu lực.

4. Hướng phát triển tiếp theo của đề tài là gì?

Nhóm tác giả định hướng tích hợp hệ thống thước quang đo lường phản hồi vị trí khép kín (Closed-loop feedback) theo 3 trục, tối ưu hóa độ cứng vững của tấm đỡ trục Z, thiết kế vỏ bao che công nghiệp và lập trình bộ điều khiển CNC 3D hoàn chỉnh.

5. Vật liệu thép S45C được gia công bằng phương pháp nào trong đề tài?

Phôi thép S45C được cắt thô bằng phương pháp cắt oxy-gas (gió đá), sau đó trải qua các nguyên công tiện, phay CNC chính xác để đạt dung sai lắp ghép và độ bóng bề mặt yêu cầu, đảm bảo độ đồng tâm tuyệt đối giữa các bạc uốn.

Kết luận (150 từ)

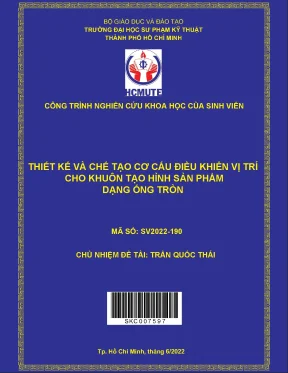

Đề tài nghiên cứu khoa học "Thiết kế và chế tạo cơ cấu điều khiển vị trí cho khuôn tạo hình sản phẩm dạng ống tròn" (Mã số: SV2022-190) đã hoàn thành xuất sắc các mục tiêu đề ra: từ việc xây dựng cơ sở lý thuyết, tính toán thiết kế động học, mô phỏng kiểm chứng ứng suất bền vững ($1{,}842\text{ MPa}$), đến việc chế tạo và lắp ráp thành công mô hình thực nghiệm hoạt động tin cậy.

Công trình không chỉ khẳng định năng lực nghiên cứu ứng dụng chuyên sâu của sinh viên Trường Đại học Sư phạm Kỹ thuật TP.HCM mà còn mở ra hướng đi đầy triển vọng trong việc tự chủ công nghệ sản xuất máy uốn ống 3D CNC thông minh tại Việt Nam.
