Tổng quan nghiên cứu

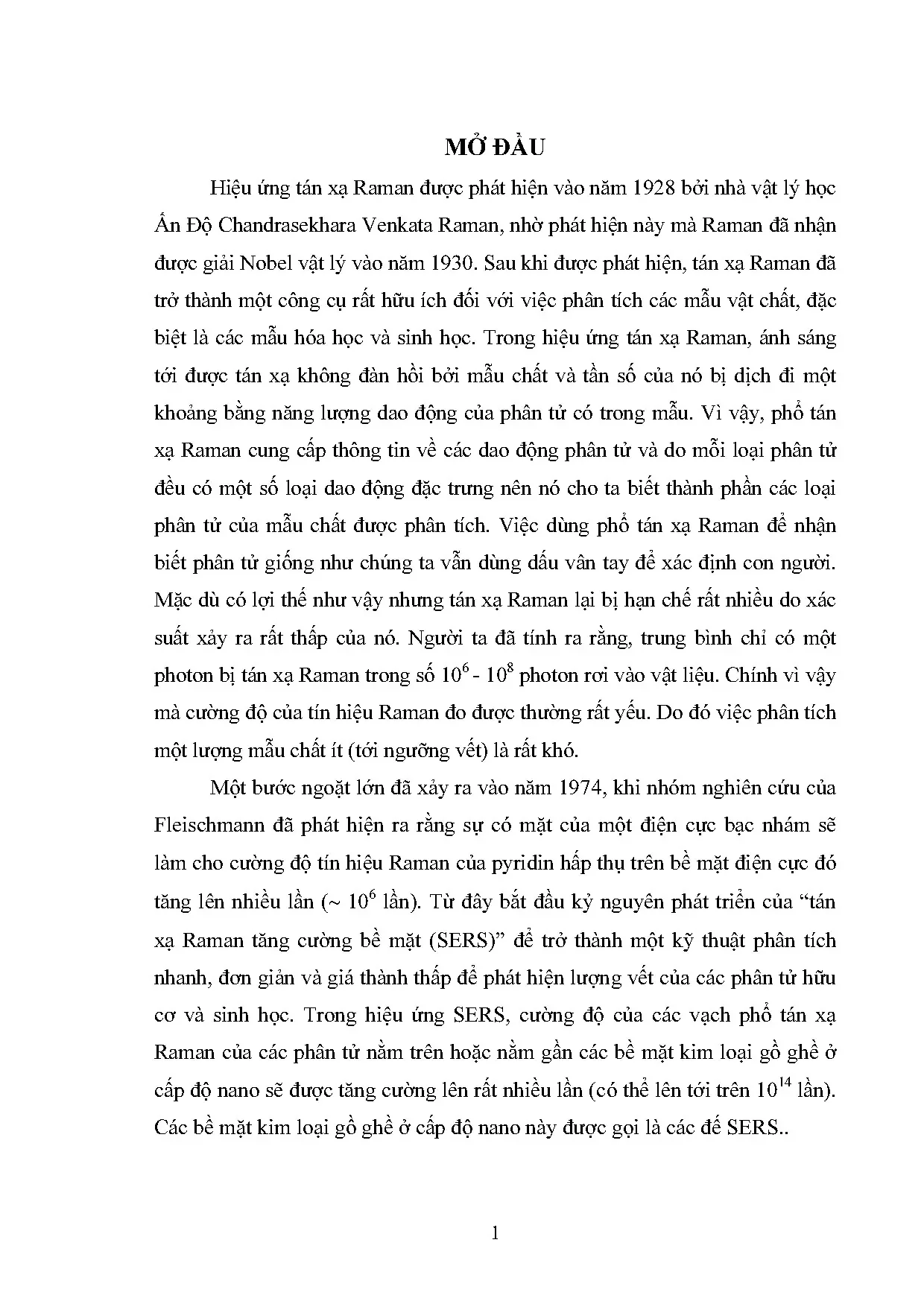

Hiệu ứng tán xạ Raman, được phát hiện năm 1928, đã trở thành công cụ phân tích phổ biến trong hóa học và sinh học nhờ khả năng cung cấp thông tin về dao động phân tử đặc trưng. Tuy nhiên, xác suất tán xạ Raman rất thấp, chỉ khoảng 1 photon trong 10^6 đến 10^8 photon bị tán xạ Raman, dẫn đến tín hiệu yếu và khó phát hiện các mẫu với lượng rất nhỏ. Bước ngoặt lớn trong lĩnh vực này là sự ra đời của kỹ thuật tán xạ Raman tăng cường bề mặt (SERS) từ năm 1974, khi phát hiện ra rằng bề mặt kim loại nano có thể tăng cường tín hiệu Raman lên đến 10^14 lần.

Luận văn tập trung nghiên cứu tính chất tán xạ Raman tăng cường bề mặt của các mảng hạt nano bạc (AgNPs) trên đế silic chế tạo bằng phương pháp lắng đọng điện hóa. Phạm vi nghiên cứu bao gồm việc chế tạo các mảng AgNPs với kích thước và mật độ khác nhau, khảo sát hình thái và cấu trúc bằng SEM, EDX, XRD, và đánh giá hiệu suất SERS sử dụng tinh thể tím (CV) làm chất chuẩn. Nghiên cứu cũng mở rộng ứng dụng phát hiện tồn dư các chất độc hại như Malachite Green (MG) trong thực phẩm và nước sinh hoạt.

Mục tiêu chính là tối ưu hóa điều kiện chế tạo đế SERS nhằm đạt được hệ số tăng cường cao, giới hạn phát hiện thấp và độ đồng đều tín hiệu tốt, góp phần phát triển công nghệ phân tích nhanh, chính xác và chi phí thấp trong lĩnh vực an toàn thực phẩm và môi trường.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai cơ chế chính giải thích hiệu ứng SERS: cơ chế điện từ (EM) và cơ chế hóa học. Cơ chế EM chủ yếu dựa trên cộng hưởng plasmon bề mặt định xứ (LSPR) của các hạt nano kim loại, tạo ra trường điện từ cục bộ mạnh làm tăng cường tín hiệu Raman. Cường độ tăng cường phụ thuộc vào kích thước, hình dạng, khoảng cách giữa các hạt nano và bước sóng ánh sáng kích thích. Cơ chế hóa học liên quan đến sự tương tác giữa phân tử phân tích và bề mặt kim loại, làm thay đổi mật độ điện tử và tăng cường mặt cắt tán xạ Raman của phân tử.

Các khái niệm chính bao gồm: tán xạ Raman, tán xạ Rayleigh, dịch chuyển Raman (Raman shift), hệ số tăng cường SERS (EF), điểm nóng (hot spots), và các loại đế SERS (huyền phù hạt nano, mảng hạt nano trên đế phẳng, cấu trúc nano phức tạp trên đế rắn).

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các mẫu mảng hạt nano bạc chế tạo trên đế silic phẳng bằng phương pháp lắng đọng điện hóa với các biến số: nồng độ AgNO3 (0,05 - 0,5 mM), thời gian lắng đọng (3 - 9 phút), mật độ dòng điện (0 - 0,8 mA/cm²). Hình thái và cấu trúc được khảo sát bằng kính hiển vi điện tử quét (SEM), phân tích thành phần bằng phổ tán xạ năng lượng tia X (EDX) và cấu trúc tinh thể bằng nhiễu xạ tia X (XRD).

Phân tích tán xạ Raman được thực hiện trên hệ LabRAM HR 800 với laser kích thích 632,8 nm, sử dụng tinh thể tím (CV) làm chất chuẩn để đánh giá hiệu suất SERS, giới hạn phát hiện và độ đồng đều tín hiệu. Quy trình nghiên cứu kéo dài trong khoảng thời gian phù hợp để tối ưu hóa các điều kiện chế tạo và đánh giá ứng dụng phát hiện các chất độc hại như Malachite Green trong thực phẩm và nước sinh hoạt.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của nồng độ AgNO3: Khi tăng nồng độ AgNO3 từ 0,05 đến 0,5 mM, kích thước và mật độ hạt nano bạc tăng lên rõ rệt. Ở nồng độ 0,1 mM, các hạt có đường kính trung bình khoảng 45 nm, mật độ khoảng 144 hạt/µm², khoảng cách giữa các hạt khoảng 20 nm, tạo thành mảng hạt nano đồng đều và phân tán tốt.

  2. Ảnh hưởng của thời gian lắng đọng: Thời gian lắng đọng từ 3 đến 9 phút làm tăng kích thước hạt từ 30 nm đến 120 nm, mật độ hạt cũng tăng theo. Thời gian 5 phút được xác định là tối ưu để tạo mảng hạt nano bạc có kích thước và mật độ phù hợp cho hiệu ứng SERS.

  3. Ảnh hưởng của mật độ dòng điện: Mật độ dòng điện tăng từ 0 đến 0,8 mA/cm² làm tăng kích thước và mật độ hạt nano bạc, với kích thước trung bình từ 45 nm đến trên 200 nm. Mật độ dòng điện 0,2 mA/cm² cho kết quả tốt nhất với khoảng cách giữa các hạt khoảng 10 nm, tạo nhiều điểm nóng và tăng cường tín hiệu SERS.

  4. Hiệu suất SERS và giới hạn phát hiện: Đế AgNPs@Si chế tạo bằng lắng đọng điện hóa với mật độ dòng điện 0,2 mA/cm² đạt hệ số tăng cường SERS khoảng 1,34 x 10^8 và giới hạn phát hiện tinh thể tím (CV) dưới 1 ppb (0,936 ppb). Độ đồng đều tín hiệu trên 20 điểm đo khác nhau đạt mức cao, chứng tỏ độ ổn định và khả năng tái sản xuất của đế.

Thảo luận kết quả

Kết quả cho thấy sự phụ thuộc rõ rệt của hiệu suất SERS vào hình thái và cấu trúc của mảng hạt nano bạc. Kích thước hạt và khoảng cách giữa các hạt là yếu tố quyết định số lượng và mật độ các điểm nóng, từ đó ảnh hưởng đến cường độ tín hiệu Raman tăng cường. Mật độ dòng điện lắng đọng 0,2 mA/cm² tạo ra cấu trúc tối ưu với nhiều điểm nóng, phù hợp với lý thuyết về cơ chế tăng cường điện từ trong SERS.

So sánh với các nghiên cứu khác, hệ số tăng cường đạt được trong nghiên cứu này tương đương hoặc vượt trội, đồng thời giới hạn phát hiện dưới 1 ppb cho thấy khả năng ứng dụng thực tiễn cao trong phát hiện các chất độc hại. Việc sử dụng phương pháp lắng đọng điện hóa giúp kiểm soát tốt các thông số cấu trúc, tạo ra đế SERS đồng nhất và ổn định hơn so với phương pháp lắng đọng hóa học hoặc huyền phù hạt nano.

Dữ liệu có thể được trình bày qua biểu đồ phụ thuộc cường độ SERS theo mật độ dòng điện và thời gian lắng đọng, bảng so sánh hệ số tăng cường và giới hạn phát hiện của các mẫu khác nhau, cũng như ảnh SEM minh họa hình thái mảng hạt nano.

Đề xuất và khuyến nghị

  1. Tối ưu hóa quy trình lắng đọng điện hóa: Đề xuất duy trì nồng độ AgNO3 khoảng 0,1 mM, thời gian lắng đọng 5 phút và mật độ dòng điện 0,2 mA/cm² để tạo ra đế SERS có hiệu suất cao và độ đồng đều tốt. Chủ thể thực hiện: nhóm nghiên cứu và phòng thí nghiệm; timeline: 3-6 tháng.

  2. Phát triển quy trình chuẩn hóa sản xuất đế SERS: Xây dựng quy trình chuẩn hóa nhằm đảm bảo tính lặp lại và ổn định của đế SERS trong sản xuất quy mô lớn. Chủ thể: các đơn vị nghiên cứu và doanh nghiệp công nghệ; timeline: 6-12 tháng.

  3. Mở rộng ứng dụng phát hiện các chất độc hại: Sử dụng đế AgNPs@Si để phát hiện các chất độc hại khác trong thực phẩm và môi trường như Malachite Green, Sudan, Paraquat với độ nhạy cao. Chủ thể: cơ quan kiểm nghiệm, phòng thí nghiệm môi trường; timeline: 12 tháng.

  4. Nâng cao độ nhạy và giảm nhiễu nền: Nghiên cứu bổ sung lớp phân vùng hoặc vật liệu hỗ trợ để tập trung phân tử phân tích và giảm phổ nền, nâng cao độ nhạy và độ chính xác của phép đo SERS. Chủ thể: nhóm nghiên cứu vật liệu; timeline: 6-9 tháng.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu nano và quang học: Luận văn cung cấp kiến thức sâu về cơ chế SERS, kỹ thuật chế tạo đế nano bạc và phân tích cấu trúc, hỗ trợ phát triển các vật liệu nano quang học mới.

  2. Chuyên gia phân tích hóa học và sinh học: Cung cấp phương pháp phân tích nhanh, nhạy và chi phí thấp để phát hiện các chất hữu cơ và sinh học trong mẫu môi trường và thực phẩm.

  3. Cơ quan quản lý an toàn thực phẩm và môi trường: Hỗ trợ xây dựng phương pháp kiểm tra tồn dư hóa chất độc hại trong thực phẩm và nước sinh hoạt, góp phần bảo vệ sức khỏe cộng đồng.

  4. Doanh nghiệp công nghệ và sản xuất thiết bị phân tích: Tham khảo quy trình chế tạo đế SERS ổn định, hiệu suất cao để phát triển sản phẩm cảm biến và thiết bị phân tích Raman thương mại.

Câu hỏi thường gặp

  1. SERS là gì và tại sao nó quan trọng?
    SERS là kỹ thuật tán xạ Raman tăng cường bề mặt, giúp tăng cường tín hiệu Raman lên đến 10^14 lần nhờ hiệu ứng plasmon trên bề mặt kim loại nano. Điều này cho phép phát hiện các phân tử với nồng độ rất thấp, quan trọng trong phân tích hóa học và sinh học.

  2. Phương pháp lắng đọng điện hóa có ưu điểm gì?
    Phương pháp này đơn giản, chi phí thấp, cho phép kiểm soát tốt kích thước và mật độ hạt nano bạc, tạo đế SERS đồng đều và ổn định hơn so với các phương pháp khác như lắng đọng hóa học hay huyền phù.

  3. Giới hạn phát hiện của đế SERS trong nghiên cứu là bao nhiêu?
    Đế AgNPs@Si chế tạo với mật độ dòng điện 0,2 mA/cm² đạt giới hạn phát hiện tinh thể tím dưới 1 ppb (0,936 ppb), cho thấy khả năng phát hiện lượng vết rất hiệu quả.

  4. Làm thế nào để đảm bảo độ đồng đều tín hiệu SERS?
    Kiểm soát các thông số chế tạo như nồng độ dung dịch, thời gian và mật độ dòng điện giúp tạo ra mảng hạt nano bạc đồng đều về kích thước và phân bố, từ đó đảm bảo tín hiệu SERS ổn định và tái sản xuất được.

  5. Ứng dụng thực tế của kỹ thuật SERS trong phát hiện chất độc hại?
    SERS được sử dụng để phát hiện tồn dư Malachite Green trong chè, Sudan trong ớt bột và các chất độc hại khác trong thực phẩm và nước sinh hoạt với độ nhạy cao, nhanh chóng và chi phí thấp hơn so với các phương pháp sắc ký truyền thống.

Kết luận

  • Đã thành công trong việc chế tạo các mảng hạt nano bạc trên đế silic bằng phương pháp lắng đọng điện hóa với kích thước và mật độ hạt tối ưu cho hiệu ứng SERS.
  • Mật độ dòng điện 0,2 mA/cm², nồng độ AgNO3 0,1 mM và thời gian lắng đọng 5 phút là điều kiện tối ưu cho đế SERS có hệ số tăng cường lên đến 1,34 x 10^8 và giới hạn phát hiện dưới 1 ppb.
  • Đế SERS chế tạo có độ đồng đều và ổn định cao, phù hợp cho phân tích định lượng các chất hữu cơ độc hại trong thực phẩm và môi trường.
  • Ứng dụng thành công trong phát hiện tồn dư Malachite Green trong chè và các chất độc hại khác, mở rộng tiềm năng ứng dụng trong an toàn thực phẩm và môi trường.
  • Đề xuất tiếp tục hoàn thiện quy trình chế tạo và phát triển các lớp phân vùng hỗ trợ để nâng cao độ nhạy và giảm nhiễu nền trong các phép đo SERS.

Hành động tiếp theo: Áp dụng quy trình chế tạo đế SERS tối ưu vào các nghiên cứu ứng dụng thực tế, đồng thời phát triển sản phẩm cảm biến dựa trên công nghệ SERS để phục vụ kiểm nghiệm nhanh và chính xác.
