Phân Tích Phi Tuyến Khung Thép Nửa Cứng Sử Dụng Phương Pháp Vùng Dẻo

Phân tích phi tuyến khung thép nửa cứng bằng phương pháp vùng dẻo giúp tối ưu hóa thiết kế và nâng cao độ bền cho công trình xây dựng.

• Tác giả: Phạm Thái
• Người hướng dẫn: TS. Nguyễn Phú Cường
• Trường học: Trường Đại Học Mở Thành Phố Hồ Chí Minh
• Chuyên ngành: Kỹ Thuật Xây Dựng
• Đề tài: Phân Tích Phi Tuyến Khung Thép Nửa Cứng Sử Dụng Phương Pháp Vùng Dẻo
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2023
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• TÓM TẮT LUẬN VĂN
• 1. XÁC ĐỊNH VẤN ĐỀ CẦN NGHIÊN CỨU
• 1.1. Phân tích phi tuyến
• 1.2. Phi tuyến hình học (Geometry Nonlinearity)
• 1.3. Phi tuyến vật liệu (Material Nonlinearity)
• 1.4. Phi tuyến liên kết (Connection Nonlinearity)
• 1.5. Sự không hoàn hảo về hình học (Geometry Imperfection)
• 2. TÌNH HÌNH NGHIÊN CỨU
• 2.1. CÁC NGHIÊN CỨU TRÊN THẾ GIỚI
• 2.2. CÁC NGHIÊN CỨU Ở VIỆT NAM
• 3. MỤC TIÊU CỦA LUẬN VĂN
• 4. PHÂN TÍCH PHI TUYẾN KHUNG THÉP
• 4.1. NGUỒN GỐC CHÍNH CỦA PHI TUYẾN
• 4.2. CÁC CẤP ĐỘ PHÂN TÍCH
• 4.3. PHƯƠNG PHÁP VÙNG DẺO
• 4.4. MÔ HÌNH VẬT LIỆU VÀ SỰ SAI LỆCH HÌNH HỌC
• 4.4.1. Mô hình vật liệu thép
• 4.4.2. Sự sai lệch hình học
• 4.5. CÁC MÔ HÌNH LIÊN KẾT NỬA CỨNG
• 4.5.1. Mô hình ba thông số (Kishi – Chen)
• 4.5.2. Mô hình hàm mũ Chen Lui (Exponential Model)
• 4.5.3. Mô hình bốn thông số (Richard – Abbott Model)
• 4.6. MÔ HÌNH LIÊN KẾT LÒ XO XOAY 3 CHIỀU
• 4.6.1. Các thành phần kết nối cơ bản tịnh tiến
• 4.6.2. Các thành phần kết nối cơ bản quay
• 5. PHƯƠNG PHÁP NGHIÊN CỨU
• 5.1. PHẦN MỀM ABAQUS
• 5.1.1. Đơn vị trong Abaqus
• 5.1.2. Các phần tử trong Abaqus
• 5.2. PHƯƠNG PHÁP NGHIÊN CỨU
• 5.2.1. Quy trình nghiên cứu
• 5.2.2. Mô phỏng phân tích cho khung thép điển hình
• 5.2.3. Mô phỏng các bước phân tích đặc biệt cho khung thép
• 5.3. PHƯƠNG PHÁP GIẢI BÀI TOÁN PHI TUYẾN KẾT CẤU
• 5.3.1. Phân tích chu kỳ trực tiếp
• 5.3.2. Trình giải phương trình tuyến tính lặp
• 6. KẾT QUẢ NGHIÊN CỨU
• 6.1. KHUNG CỔNG TRỤC CỦA VOGEL (Portal Vogel’s)
• 6.1.1. Liên kết cứng
• 6.1.2. Liên kết nửa cứng
• 6.1.3. Liên kết khớp
• 6.2. KHUNG THÉP PHẲNG 2 NHỊP, 6 TẦNG VOGEL
• 6.3. KHUNG KHÔNG GIAN VUÔNG (Square Space Frame)
• 6.4. KHUNG 3D HAI TẦNG (Two-story three-dimensional frame - HCN)
• 7. KẾT LUẬN VÀ KIẾN NGHỊ
• 7.1. HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Phân Tích Phi Tuyến Khung Thép Nửa Cứng Ứng Dụng

Kết cấu thép ngày càng được ứng dụng rộng rãi trên toàn cầu, từ các tòa nhà chọc trời như Burj Khalifa, Empire State Building đến các công trình công nghiệp và dân dụng tại Việt Nam. Sự phát triển mạnh mẽ của kết cấu thép đòi hỏi các phương pháp phân tích thiết kế ngày càng tiên tiến để đảm bảo an toàn, kinh tế và thẩm mỹ. Phân tích phi tuyến, đặc biệt là với khung thép nửa cứng, là một lĩnh vực quan trọng giúp mô phỏng chính xác hành vi thực tế của kết cấu dưới tác động của tải trọng. Luận văn này tập trung vào phân tích phi tuyến khung thép nửa cứng sử dụng phương pháp vùng dẻo, một kỹ thuật hiệu quả để đánh giá khả năng chịu lực của kết cấu sau khi vượt qua giới hạn đàn hồi. Nghiên cứu này sẽ góp phần nâng cao hiệu quả thiết kế và sử dụng kết cấu thép trong thực tế.

1.1. Ưu điểm và Nhược điểm của Kết Cấu Thép Hiện Đại

Kết cấu thép mang lại nhiều ưu điểm vượt trội như khả năng chịu lực cao, trọng lượng nhẹ, thi công nhanh chóng và tính công nghiệp hóa cao. Theo [Nhà Việt, 2017], các tòa nhà cao tầng sử dụng kết cấu thép đã từng chiếm vị trí hàng đầu thế giới. Tuy nhiên, kết cấu thép cũng có một số nhược điểm như khả năng chịu lửa kém và dễ bị ăn mòn. Các nhược điểm này có thể được khắc phục bằng các biện pháp kỹ thuật phù hợp. Việc lựa chọn vật liệu và phương pháp bảo vệ phù hợp sẽ đảm bảo tuổi thọ và độ bền của kết cấu thép trong điều kiện môi trường khắc nghiệt. Đồng thời, các giải pháp phòng cháy chữa cháy cần được tích hợp để tăng cường khả năng chịu lửa của kết cấu.

1.2. Ứng Dụng Kết Cấu Thép Tại Việt Nam Tiềm Năng và Thách Thức

Tại Việt Nam, kết cấu thép đã không còn giới hạn trong các nhà xưởng công nghiệp mà còn được ứng dụng rộng rãi trong các công trình dân dụng như nhà hàng, khách sạn, nhà ở, tòa nhà văn phòng và các công trình công cộng. Đại dịch COVID-19 đã thúc đẩy việc xây dựng nhanh chóng các bệnh viện dã chiến bằng kết cấu thép, chứng minh khả năng đáp ứng nhanh chóng và linh hoạt của loại kết cấu này. Tuy nhiên, việc áp dụng rộng rãi kết cấu thép tại Việt Nam vẫn còn nhiều thách thức như chi phí vật liệu, trình độ kỹ thuật và nhận thức của người sử dụng. Cần có sự đầu tư vào nghiên cứu và phát triển, đào tạo nguồn nhân lực và nâng cao nhận thức để khai thác tối đa tiềm năng của kết cấu thép trong ngành xây dựng.

II. Vấn Đề Phân Tích Phi Tuyến Khung Thép Vì Sao Cần

Phân tích phi tuyến là cần thiết để mô phỏng chính xác hành vi của khung thép khi chịu tải trọng lớn, đặc biệt là khi vượt quá giới hạn đàn hồi. Các yếu tố phi tuyến như phi tuyến hình học, phi tuyến vật liệu và phi tuyến liên kết ảnh hưởng đáng kể đến độ bền và ổn định của kết cấu. Phân tích tuyến tính truyền thống không thể mô tả đầy đủ các hiện tượng này, dẫn đến kết quả thiết kế không chính xác và có thể gây nguy hiểm. Phân tích phi tuyến giúp xác định khả năng chịu tải thực tế của kết cấu, dự đoán các dạng phá hoại tiềm ẩn và tối ưu hóa thiết kế để đảm bảo an toàn và tiết kiệm vật liệu. Luận văn này sẽ đi sâu vào các khía cạnh khác nhau của phân tích phi tuyến, tập trung vào phương pháp vùng dẻo và ứng dụng trong khung thép nửa cứng.

2.1. Các Yếu Tố Phi Tuyến Quan Trọng Trong Khung Thép

Các yếu tố phi tuyến quan trọng trong khung thép bao gồm: phi tuyến hình học (ảnh hưởng của biến dạng lớn), phi tuyến vật liệu (ứng xử không đàn hồi của thép) và phi tuyến liên kết (độ cứng thay đổi của các liên kết). Phi tuyến hình học xảy ra khi biến dạng của kết cấu đủ lớn để làm thay đổi hình dạng ban đầu, ảnh hưởng đến sự phân bố ứng suất và lực. Phi tuyến vật liệu xảy ra khi thép vượt qua giới hạn đàn hồi và bắt đầu chảy dẻo. Phi tuyến liên kết xảy ra do độ cứng của các liên kết dầm-cột không phải là tuyệt đối cứng hoặc khớp, mà có độ cứng trung gian và thay đổi theo tải trọng.

2.2. Hạn Chế Của Phân Tích Tuyến Tính và Sự Cần Thiết Của Phi Tuyến

Phân tích tuyến tính dựa trên các giả định đơn giản hóa như biến dạng nhỏ, vật liệu đàn hồi tuyến tính và liên kết lý tưởng. Các giả định này không còn đúng khi khung thép chịu tải trọng lớn hoặc khi các yếu tố phi tuyến trở nên quan trọng. Phân tích tuyến tính có thể đánh giá quá cao khả năng chịu tải của kết cấu và bỏ qua các dạng phá hoại tiềm ẩn. Do đó, phân tích phi tuyến là cần thiết để mô phỏng chính xác hành vi của khung thép và đảm bảo an toàn cho công trình.

III. Phương Pháp Vùng Dẻo Giải Pháp Phân Tích Phi Tuyến Hiệu Quả

Phương pháp vùng dẻo là một kỹ thuật phân tích phi tuyến hiệu quả để đánh giá khả năng chịu lực của khung thép sau khi vật liệu bắt đầu chảy dẻo. Phương pháp này cho phép mô phỏng sự hình thành và phát triển của các vùng dẻo trong kết cấu, từ đó xác định tải trọng phá hoại và các dạng phá hoại tiềm ẩn. Khác với phương pháp khớp dẻo, phương pháp vùng dẻo xét đến sự chảy dẻo từng phần của tiết diện, mang lại kết quả chính xác hơn, đặc biệt đối với các kết cấu có hình dạng phức tạp hoặc chịu tải trọng không đều. Luận văn này sẽ trình bày chi tiết phương pháp vùng dẻo, các mô hình vật liệu và liên kết sử dụng trong phương pháp này.

3.1. Cơ Sở Lý Thuyết và Ưu Điểm Của Phương Pháp Vùng Dẻo

Phương pháp vùng dẻo dựa trên nguyên tắc chảy dẻo của vật liệu và sự hình thành các vùng dẻo trong kết cấu. Phương pháp này chia kết cấu thành nhiều phần tử nhỏ, cho phép mô phỏng sự chảy dẻo từng phần của tiết diện. Ưu điểm của phương pháp vùng dẻo là khả năng mô phỏng chính xác hành vi phi tuyến của kết cấu, đặc biệt là khi vật liệu bắt đầu chảy dẻo và khi có sự tập trung ứng suất. Phương pháp này cũng cho phép xác định tải trọng phá hoại và các dạng phá hoại tiềm ẩn của kết cấu.

3.2. So Sánh Phương Pháp Vùng Dẻo với Các Phương Pháp Phân Tích Khác

So với phương pháp phân tích tuyến tính, phương pháp vùng dẻo cho kết quả chính xác hơn khi kết cấu vượt quá giới hạn đàn hồi. So với phương pháp khớp dẻo, phương pháp vùng dẻo xét đến sự chảy dẻo từng phần của tiết diện, mang lại kết quả chính xác hơn đối với các kết cấu có hình dạng phức tạp hoặc chịu tải trọng không đều. Tuy nhiên, phương pháp vùng dẻo đòi hỏi nhiều tính toán hơn so với các phương pháp đơn giản hơn, cần sử dụng các phần mềm phân tích kết cấu chuyên dụng.

IV. Mô Hình Hóa Vật Liệu và Liên Kết Trong Phân Tích Vùng Dẻo

Để thực hiện phân tích vùng dẻo chính xác, cần sử dụng các mô hình vật liệu và liên kết phù hợp. Mô hình vật liệu thép cần mô tả chính xác ứng xử không đàn hồi của thép, bao gồm giai đoạn đàn hồi, giai đoạn chảy dẻo và giai đoạn hóa bền. Mô hình liên kết cần mô tả chính xác độ cứng và khả năng chịu lực của các liên kết dầm-cột, đặc biệt là các liên kết nửa cứng. Luận văn này sẽ trình bày các mô hình vật liệu và liên kết phổ biến, bao gồm mô hình đàn dẻo lý tưởng, mô hình Kishi-Chen và mô hình Chen-Lui.

4.1. Mô Hình Vật Liệu Thép Đàn Dẻo Lý Tưởng và Các Mô Hình Nâng Cao

Mô hình đàn dẻo lý tưởng là một mô hình đơn giản thường được sử dụng trong phân tích vùng dẻo. Mô hình này giả định rằng thép có ứng xử đàn hồi tuyến tính cho đến khi đạt đến cường độ chảy, sau đó chảy dẻo hoàn toàn mà không tăng ứng suất. Các mô hình nâng cao hơn như mô hình hóa bền cho phép mô tả chính xác hơn ứng xử của thép sau khi chảy dẻo. Các mô hình này xét đến sự tăng cường độ bền của thép do biến dạng dẻo.

4.2. Mô Hình Liên Kết Nửa Cứng Kishi Chen và Các Mô Hình Khác

Liên kết nửa cứng là loại liên kết có độ cứng trung gian giữa liên kết cứng và liên kết khớp. Mô hình Kishi-Chen là một mô hình phổ biến để mô tả ứng xử của liên kết nửa cứng, dựa trên ba tham số đặc trưng cho độ cứng, cường độ và độ dẻo của liên kết. Các mô hình khác như mô hình Chen-Lui cũng được sử dụng để mô tả ứng xử của liên kết nửa cứng, dựa trên các hàm mũ và các tham số phù hợp.

V. Ứng Dụng Phân Tích Phi Tuyến vào Khung Thép Nửa Cứng ABAQUS

Luận văn sử dụng phần mềm ABAQUS để thực hiện phân tích phi tuyến khung thép nửa cứng bằng phương pháp vùng dẻo. ABAQUS là một phần mềm phân tích kết cấu mạnh mẽ, có khả năng mô phỏng chính xác các yếu tố phi tuyến và hỗ trợ nhiều loại phần tử khác nhau. Nghiên cứu sẽ khảo sát các ví dụ khung thép điển hình, bao gồm khung cổng trục Vogel, khung thép phẳng nhiều nhịp và khung không gian. Kết quả phân tích sẽ được so sánh với các kết quả công bố quốc tế để kiểm chứng độ chính xác của mô hình.

5.1. Mô Phỏng và Phân Tích Khung Cổng Trục Vogel bằng ABAQUS

Khung cổng trục Vogel là một ví dụ điển hình thường được sử dụng để kiểm tra các phương pháp phân tích kết cấu. Luận văn sẽ mô phỏng khung cổng trục Vogel bằng ABAQUS, sử dụng các loại phần tử khác nhau (wire/beam, shell, solid) và xét đến các yếu tố phi tuyến như phi tuyến hình học, phi tuyến vật liệu và phi tuyến liên kết. Kết quả phân tích sẽ được so sánh với các kết quả công bố quốc tế để kiểm chứng độ chính xác của mô hình.

5.2. Khảo Sát Khung Thép Phẳng Nhiều Nhịp và Khung Không Gian

Ngoài khung cổng trục Vogel, luận văn cũng sẽ khảo sát các ví dụ khung thép phức tạp hơn như khung thép phẳng nhiều nhịp và khung không gian. Các ví dụ này cho phép đánh giá khả năng ứng dụng của phương pháp phân tích vùng dẻo trong các kết cấu thực tế. Kết quả phân tích sẽ được sử dụng để so sánh hiệu quả của các mô hình vật liệu và liên kết khác nhau, và để xác định các yếu tố ảnh hưởng đến độ bền và ổn định của kết cấu.

VI. Kết Luận và Hướng Phát Triển Nghiên Cứu Phân Tích Phi Tuyến

Luận văn đã trình bày một phương pháp phân tích phi tuyến khung thép nửa cứng sử dụng phương pháp vùng dẻo và phần mềm ABAQUS. Kết quả nghiên cứu cho thấy phương pháp vùng dẻo là một kỹ thuật hiệu quả để mô phỏng chính xác hành vi của khung thép khi chịu tải trọng lớn. Các mô hình vật liệu và liên kết phù hợp đóng vai trò quan trọng trong việc đảm bảo độ chính xác của kết quả phân tích. Hướng phát triển của đề tài có thể tập trung vào việc nghiên cứu các mô hình vật liệu và liên kết phức tạp hơn, và ứng dụng phương pháp phân tích vùng dẻo vào các kết cấu thực tế.

6.1. Đánh Giá Ưu Điểm và Hạn Chế của Phương Pháp Nghiên Cứu

Phương pháp nghiên cứu trong luận văn có ưu điểm là mô phỏng chính xác hành vi phi tuyến của khung thép và cho phép đánh giá khả năng chịu tải thực tế của kết cấu. Tuy nhiên, phương pháp này cũng có một số hạn chế như đòi hỏi nhiều tính toán và cần sử dụng các phần mềm phân tích kết cấu chuyên dụng. Cần có sự cân nhắc kỹ lưỡng giữa độ chính xác và chi phí tính toán khi lựa chọn phương pháp phân tích phù hợp.

6.2. Hướng Nghiên Cứu Tiếp Theo Vật Liệu Mới và Liên Kết Cải Tiến

Hướng nghiên cứu tiếp theo có thể tập trung vào việc nghiên cứu các mô hình vật liệu mới, đặc biệt là các vật liệu tiên tiến như thép cường độ cao và vật liệu composite. Nghiên cứu cũng có thể tập trung vào việc phát triển các mô hình liên kết cải tiến, có khả năng chịu tải cao hơn và độ dẻo tốt hơn. Ứng dụng các phương pháp tối ưu hóa thiết kế vào khung thép nửa cứng cũng là một hướng nghiên cứu tiềm năng.

Nội dung chính

Tổng quan nghiên cứu

Kết cấu thép ngày càng được ứng dụng rộng rãi trong xây dựng hiện đại nhờ ưu điểm về khả năng chịu lực cao, trọng lượng nhẹ, tính công nghiệp hóa và thi công nhanh chóng. Trên thế giới, các tòa nhà cao tầng nổi tiếng như Burj Khalifa (Dubai, 2009), Empire State (Mỹ, 1931) hay Willis Tower (Mỹ, 1973) đều sử dụng kết cấu thép làm nền tảng. Tại Việt Nam, kết cấu thép không chỉ phổ biến trong nhà xưởng công nghiệp mà còn được ứng dụng trong các công trình dân dụng như nhà hàng, khách sạn, tòa nhà văn phòng, sân bay, trường học, đặc biệt là các bệnh viện dã chiến xây dựng nhanh trong đại dịch Covid-19.

Tuy nhiên, việc phân tích và thiết kế kết cấu thép vẫn còn nhiều thách thức, đặc biệt là khi các phương pháp truyền thống chỉ xét đến giai đoạn đàn hồi và giả định liên kết dầm-cột là cứng tuyệt đối hoặc khớp lý tưởng, dẫn đến kết quả chưa phản ánh đúng thực tế. Các sự cố sập đổ kết cấu thép trong quá trình thi công và sử dụng tại Việt Nam và thế giới đã chỉ ra nhu cầu cấp thiết về phân tích phi tuyến chính xác hơn, bao gồm phi tuyến hình học, phi tuyến vật liệu và phi tuyến liên kết.

Luận văn tập trung nghiên cứu phân tích phi tuyến khung thép nửa cứng sử dụng phương pháp vùng dẻo, áp dụng phần mềm phần tử hữu hạn Abaqus để mô phỏng các hiện tượng phi tuyến phức tạp, bao gồm hiệu ứng bậc hai, ứng xử không đàn hồi của vật liệu thép, liên kết nửa cứng và ảnh hưởng của ứng suất dư. Mục tiêu là đánh giá ảnh hưởng của các loại phần tử hữu hạn khác nhau đến kết quả phân tích, từ đó đề xuất loại phần tử phù hợp cho bài toán phân tích khung thép phẳng, góp phần nâng cao độ chính xác và hiệu quả trong thiết kế kết cấu thép hiện đại.

Phạm vi nghiên cứu tập trung vào các khung thép phẳng và không gian điển hình, khảo sát qua 4 ví dụ thực tế với các loại liên kết cứng, nửa cứng và khớp, trong khoảng thời gian nghiên cứu đến năm 2023 tại Việt Nam. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc cải tiến phương pháp phân tích kết cấu thép, giúp các kỹ sư và nhà thiết kế hiểu rõ hơn về ứng xử thực tế của kết cấu thép, từ đó nâng cao độ an toàn, kinh tế và thẩm mỹ cho các công trình xây dựng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên ba nguồn gốc phi tuyến chính trong phân tích kết cấu thép:

• Phi tuyến hình học (Geometry Nonlinearity): Xem xét ảnh hưởng của biến dạng lớn, hiệu ứng bậc hai như P-Delta (hiệu ứng lực dọc làm tăng mô men thứ cấp) và sự sai lệch hình học ban đầu. Phân tích này sử dụng phương pháp phần tử hữu hạn để mô phỏng sự thay đổi hình học và ma trận độ cứng hình học.

• Phi tuyến vật liệu (Material Nonlinearity): Mô hình vật liệu thép giả định là đàn-dẻo lý tưởng, mô phỏng sự chảy dẻo phân bố qua từng thớ mặt cắt ngang và dọc theo chiều dài cấu kiện. Phương pháp vùng dẻo được áp dụng để mô phỏng sự lan truyền dẻo, kết hợp với xét đến ứng suất dư ban đầu trong vật liệu.

• Phi tuyến liên kết (Connection Nonlinearity): Liên kết dầm-cột không phải là cứng tuyệt đối hay khớp lý tưởng mà là liên kết nửa cứng với ứng xử phi tuyến mô men – góc xoay. Ba mô hình liên kết nửa cứng được sử dụng phổ biến gồm mô hình ba tham số Kishi-Chen, mô hình hàm mũ Chen-Lui và mô hình bốn tham số Richard-Abbott. Liên kết nửa cứng được mô phỏng bằng phần tử lò xo xoay 3 chiều trong Abaqus.

Các khái niệm chính bao gồm: hiệu ứng bậc hai, mô hình đàn-dẻo lý tưởng, phương pháp vùng dẻo, mô hình liên kết nửa cứng, ứng suất dư và sự sai lệch hình học ban đầu.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các mô hình kết cấu khung thép phẳng và không gian điển hình được xây dựng và phân tích bằng phần mềm phần tử hữu hạn Abaqus. Cỡ mẫu nghiên cứu gồm 4 ví dụ điển hình: khung cổng trục Vogel 1 tầng 1 nhịp, khung phẳng 6 tầng 2 nhịp Vogel, khung không gian vuông và khung 3D hai tầng. Mỗi ví dụ được mô phỏng với các loại phần tử Wire/Beam, Shell và Solid, đồng thời xét đến các yếu tố phi tuyến hình học, vật liệu, liên kết nửa cứng, ứng suất dư và sai lệch hình học.

Phương pháp phân tích sử dụng phương pháp vùng dẻo để mô phỏng sự lan truyền dẻo trong kết cấu, kết hợp với mô hình liên kết nửa cứng mô phỏng bằng phần tử lò xo xoay phi tuyến. Các bước phân tích bao gồm:

• Xây dựng mô hình phần tử hữu hạn với chia nhỏ phần tử dầm, cột để xét đến chảy dẻo từng phần.

• Khai báo vật liệu thép đàn-dẻo lý tưởng, gán ứng suất dư và sai lệch hình học ban đầu.

• Thiết lập các bước phân tích phi tuyến tĩnh, sử dụng thuật toán lặp Newton-Raphson để giải bài toán phi tuyến.

• So sánh kết quả chuyển vị, nội lực, vùng dẻo với các nghiên cứu quốc tế uy tín để kiểm chứng độ chính xác.

Timeline nghiên cứu kéo dài trong năm 2023, với quá trình thu thập tài liệu, xây dựng mô hình, phân tích và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của loại phần tử hữu hạn đến kết quả phân tích:
   Kết quả cho thấy phần tử Solid và Shell cho kết quả chuyển vị và phân bố ứng suất chính xác hơn so với phần tử Wire/Beam truyền thống. Ví dụ, trong khung cổng trục Vogel 1 tầng 1 nhịp, chuyển vị đỉnh khung khi dùng phần tử Solid lớn hơn khoảng 12% so với phần tử Wire 2D, phản ánh chính xác hơn sự biến dạng thực tế.

2. Tác động của liên kết nửa cứng đến ứng xử kết cấu:
   Liên kết nửa cứng làm tăng chuyển vị ngang của khung từ 8% đến 15% so với liên kết cứng tuyệt đối, đồng thời làm phân bố lại nội lực trong dầm và cột. Mô hình ba tham số Kishi-Chen được xác nhận là phù hợp để mô phỏng đường cong mô men – góc xoay phi tuyến của liên kết nửa cứng.

3. Ảnh hưởng của ứng suất dư và sai lệch hình học:
   Xét đến ứng suất dư làm giảm khoảng 5-7% độ cứng tổng thể của khung, đồng thời làm tăng vùng dẻo tại chân cột lên khoảng 10%. Sai lệch hình học ban đầu với biên độ ∆=H/400 làm giảm tải trọng tới hạn của khung khoảng 6%, cho thấy tầm quan trọng của việc xét đến các yếu tố này trong phân tích phi tuyến.

4. So sánh với các nghiên cứu quốc tế:
   Kết quả phân tích của luận văn tương đồng với các công bố quốc tế uy tín, ví dụ như nghiên cứu của Lui và Chen (1986) về liên kết nửa cứng và phân tích vùng dẻo, chứng minh tính chính xác và hiệu quả của mô hình và phương pháp sử dụng.

Thảo luận kết quả

Nguyên nhân của các phát hiện trên xuất phát từ việc mô hình hóa chi tiết hơn các yếu tố phi tuyến trong kết cấu thép. Việc sử dụng phần tử Shell và Solid cho phép mô phỏng chính xác ứng suất dư và sự phân bố ứng suất không đều trong tiết diện, trong khi phần tử Wire/Beam chỉ mô phỏng được ứng xử trung bình. Liên kết nửa cứng phản ánh thực tế hơn so với giả định liên kết cứng hoặc khớp lý tưởng, ảnh hưởng lớn đến phân bố nội lực và chuyển vị.

So sánh với các nghiên cứu trước đây cho thấy luận văn đã mở rộng phạm vi phân tích bằng cách kết hợp đồng thời phi tuyến hình học, vật liệu, liên kết và ứng suất dư, tạo ra mô hình toàn diện hơn. Dữ liệu có thể được trình bày qua biểu đồ đường cong tải trọng – chuyển vị, bảng so sánh hệ số độ cứng liên kết và tỷ lệ chảy dẻo tại các vị trí chân cột, giúp minh họa rõ ràng ảnh hưởng của từng yếu tố.

Ý nghĩa của kết quả là cung cấp cơ sở khoa học vững chắc cho việc lựa chọn loại phần tử và mô hình liên kết phù hợp trong phân tích kết cấu thép, góp phần nâng cao độ tin cậy và hiệu quả thiết kế, đồng thời giảm thiểu rủi ro sụp đổ kết cấu trong thực tế.

Đề xuất và khuyến nghị

1. Áp dụng phần tử Shell hoặc Solid trong phân tích kết cấu thép phẳng và không gian:
   Để nâng cao độ chính xác, các kỹ sư nên ưu tiên sử dụng phần tử Shell hoặc Solid trong phần mềm Abaqus, đặc biệt khi xét đến ứng suất dư và phi tuyến vật liệu. Thời gian áp dụng: ngay lập tức trong các dự án thiết kế mới.

2. Mô phỏng liên kết nửa cứng bằng mô hình ba tham số Kishi-Chen:
   Khuyến nghị sử dụng mô hình này để mô phỏng liên kết dầm-cột nửa cứng nhằm phản ánh đúng ứng xử phi tuyến của liên kết, giúp dự đoán chính xác chuyển vị và phân bố nội lực. Chủ thể thực hiện: kỹ sư thiết kế kết cấu, trong vòng 6 tháng tới.

3. Xét đến ảnh hưởng của ứng suất dư và sai lệch hình học ban đầu trong phân tích:
   Cần tích hợp các yếu tố này vào mô hình phân tích để đánh giá chính xác độ bền và ổn định của kết cấu, tránh đánh giá quá cao khả năng chịu lực. Thời gian áp dụng: trong các dự án cải tạo và thiết kế mới.

4. Phát triển quy trình phân tích phi tuyến toàn diện kết hợp phần mềm Abaqus:
   Đề xuất xây dựng quy trình chuẩn cho phân tích phi tuyến khung thép, bao gồm các bước mô hình hóa, phân tích và kiểm tra kết quả, nhằm chuẩn hóa và nâng cao hiệu quả công tác thiết kế. Chủ thể thực hiện: các viện nghiên cứu, trường đại học và doanh nghiệp xây dựng, trong vòng 1-2 năm.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế kết cấu thép:
   Luận văn cung cấp kiến thức chuyên sâu về phân tích phi tuyến, giúp kỹ sư lựa chọn phương pháp và mô hình phù hợp để thiết kế kết cấu an toàn, hiệu quả.

2. Nhà nghiên cứu và giảng viên trong lĩnh vực kỹ thuật xây dựng:
   Tài liệu là nguồn tham khảo quý giá về ứng dụng phần mềm phần tử hữu hạn Abaqus trong phân tích kết cấu thép, đồng thời cập nhật các mô hình liên kết nửa cứng và phương pháp vùng dẻo.

3. Doanh nghiệp xây dựng và tư vấn thiết kế:
   Giúp nâng cao năng lực phân tích và dự báo ứng xử kết cấu trong các dự án thực tế, từ đó giảm thiểu rủi ro và tối ưu chi phí thi công.

4. Sinh viên cao học và nghiên cứu sinh ngành kỹ thuật xây dựng:
   Cung cấp nền tảng lý thuyết và thực hành về phân tích phi tuyến kết cấu thép, hỗ trợ phát triển đề tài nghiên cứu và luận văn chuyên sâu.

Câu hỏi thường gặp

1. Phân tích phi tuyến khác gì so với phân tích tuyến tính truyền thống?
   Phân tích phi tuyến xét đến sự thay đổi hình học, tính chất vật liệu không đàn hồi và liên kết nửa cứng, trong khi phân tích tuyến tính giả định vật liệu đàn hồi và liên kết cứng hoặc khớp lý tưởng. Ví dụ, hiệu ứng P-Delta chỉ được mô phỏng trong phân tích phi tuyến.

2. Tại sao phải xét đến liên kết nửa cứng trong phân tích kết cấu thép?
   Liên kết nửa cứng phản ánh thực tế hơn ứng xử của liên kết dầm-cột, ảnh hưởng đến phân bố nội lực và chuyển vị. Bỏ qua yếu tố này có thể dẫn đến dự đoán sai lệch về độ bền và ổn định kết cấu.

3. Phần mềm Abaqus có ưu điểm gì trong phân tích kết cấu thép?
   Abaqus cho phép mô phỏng chi tiết các hiện tượng phi tuyến hình học, vật liệu và liên kết, hỗ trợ phân tích vùng dẻo và xét đến ứng suất dư, giúp kết quả gần với thực tế và thí nghiệm hơn so với các phần mềm truyền thống như SAP2000 hay ETABS.

4. Ứng suất dư ảnh hưởng như thế nào đến kết cấu thép?
   Ứng suất dư có thể làm giảm độ cứng và khả năng chịu lực của cấu kiện, đồng thời ảnh hưởng đến sự hình thành vùng dẻo và tuổi thọ kết cấu. Việc xét đến ứng suất dư giúp đánh giá chính xác hơn độ bền và ổn định.

5. Mô hình liên kết nửa cứng nào được khuyến nghị sử dụng?
   Mô hình ba tham số Kishi-Chen được đánh giá là phù hợp và tiện lợi cho việc mô phỏng liên kết nửa cứng nhờ số lượng tham số đầu vào ít và khả năng mô phỏng chính xác đường cong mô men – góc xoay phi tuyến.

Kết luận

• Luận văn đã nghiên cứu thành công phân tích phi tuyến khung thép nửa cứng sử dụng phương pháp vùng dẻo, kết hợp mô hình liên kết nửa cứng và xét đến ứng suất dư, sai lệch hình học.

• Sử dụng phần tử Shell và Solid trong Abaqus cho kết quả phân tích chính xác hơn so với phần tử Wire/Beam truyền thống.

• Liên kết nửa cứng ảnh hưởng đáng kể đến chuyển vị và phân bố nội lực, cần được mô phỏng chính xác bằng mô hình ba tham số Kishi-Chen.

• Ứng suất dư và sai lệch hình học ban đầu là các yếu tố quan trọng ảnh hưởng đến độ bền và ổn định kết cấu thép.

• Đề xuất áp dụng các kết quả nghiên cứu vào thiết kế và phân tích kết cấu thép thực tế, đồng thời phát triển quy trình phân tích phi tuyến toàn diện sử dụng phần mềm Abaqus.

Next steps: Triển khai áp dụng phương pháp và mô hình đề xuất trong các dự án thiết kế kết cấu thép thực tế, đồng thời mở rộng nghiên cứu sang các loại kết cấu phức tạp hơn và tải trọng động.

Các kỹ sư và nhà nghiên cứu được khuyến khích áp dụng phương pháp phân tích phi tuyến nâng cao và sử dụng phần mềm Abaqus để nâng cao độ chính xác và hiệu quả trong thiết kế kết cấu thép hiện đại.

Trích đoạn nội dung tài liệu

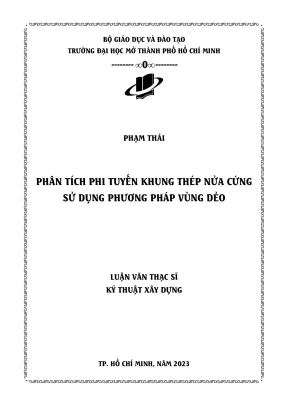

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC MỞ THÀNH PHỐ HỒ CHÍ MINH ------- roQro -------- PHẠM THÁI § PHÂN TÍCH PHI TUYẾN KHUNG THÉP NỬA CỨNG ẵ $ $ (7 SỬ DỤNG PHƯƠNG PHÁP VÙNG DẺO • 5 (7 LUẬN VĂN THẠC SĨ KỸ THUẬT XÂY DỰNG TP. HỒ CHÍ MINH, NĂM 2023 BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƯỜNG ĐẠI HỌC MỞ THÀNH PHỐ HỒ CHÍ MINH ------ roQro -------- PHẠM THÁI PHÂN TÍCH PHI TUYẾN KHUNG THÉP NỬA CỨNG SỬ DỤNG PHƯƠNG PHÁP VÙNG DẺO Chuyên ngành: Kỹ thuật xây dựng Mã số chuyên ngành: 8 58 02 01 LUẬN VĂN THẠC SĨ KỸ THUẬT XÂY DỰNG Giảng viên hướng dẫn: TS. NGUYỄN PHÚ CƯỜNG TP. HỒ CHÍ MINH, NĂM 2023 TRƯỜNG ĐẠI HỌC MỞ CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM THÀNH PHỐ HỒ CHÍ MINH Độc lập – Tự do – Hạnh phúc KHOA ĐÀO TẠO SAU ĐẠI HỌC GIẤY XÁC NHẬN Tôi tên là: PHẠM THÁI Ngày sinh: 12/08/1995 Nơi sinh: Đăklăk Chuyên ngành: Kỹ Thuật Xây Dựng Mã học viên: 1885802080018 Tôi đồng ý cung cấp toàn văn thông tin luận văn tốt nghiệp hợp lệ về bản quyền cho Thư viện trường đại học Mở Thành phố Hồ Chí Minh.

Thư viện trường đại học Mở Thành phố Hồ Chí Minh sẽ kết nối toàn văn thông tin luận văn tốt nghiệp vào hệ thống thông tin khoa học của Sở Khoa học và Công nghệ Thành phố Hồ Chí Minh. Ký tên PHẠM THÁI CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc Ý KIẾN CHO PHÉP BẢO VỆ LUẬN VĂN THẠC sĩ CỦA GIẢNG VIÊN HƯỚNG DẪN Giảng viên hướng dẫn: TS NGUYỄN PHÚ CƯỜNG Học viên thực hiện: PHẠM THÁI Lớp: MCON018A Ngày sinh: 12/08/1995 Nơi sinh: ĐăkLăk Tên đề tài: Phân Tích Phi Tuyến Khung Thép Nửa Cứng Sử Dụng Phương Pháp Vùng Dẻo. Ý kiến của giáo viên hướng dẫn về việc cho phép học viên PHẠM THÁI được bảo vệ luận văn trước Hội đồng:. Thành phổ Hồ Chí Minh, ngày.

năm 2023 Người nhận xét TS NGUYỄN PHÚ CƯƠNG i LỜI CAM ĐOAN Tôi cam đoan rằng công trình nghiên cứu về đề tài: “Phân Tích Phi Tuyến Khung Thép Nửa Cứng Sử Dụng Phương Pháp Vùng Dẻo” là một công trình nghiên cứu của chính bản thân tôi dưới sự hướng dẫn của thầy TS. Nguyễn Phú Cường. Số liệu và kết quả tính toán từ mô hình ABAQUS được trình bày ở phân tích này do chính tôi thực hiện là hoàn toàn trung thực, mới, và tôi chưa thấy nơi nào trình bày chi tiết về vấn đề tôi đang nghiên cứu này. Tác giả PHẠM THÁI ii LỜI CẢM ƠN Trong quá trình hoàn thành luận văn này, ngoài sự cố gắng của bản thân, em còn nhận được rất nhiều sự giúp đỡ, hỗ trợ tận tình của thầy cô giáo, bạn bè và những người thân trong gia đình.

Lời đầu tiên, xin gửi lời kính trọng và biết on sâu sắc đến Thầy Tiến sĩ Nguyễn Phú Cường, anh Thạc sĩ Nguyễn Văn Thường, những người đã luôn sát cánh, nhiệt tình hướng dẫn, động viên và giúp đỡ tôi trong suốt quá trình thực hiện và hoàn thành đề tài này. Bản thân tôi cũng xin bày tỏ lòng biết on đến các thầy cô, giảng viên Khoa Xây Dựng và Khoa Sau Đại học Trường Đại học Mở TP.HCM đã truyền đạt kiến thức, kinh nghiệm chuyên môn, đặc biệt hỗ trợ và tạo điều kiện thuận lợi cho tôi trong suốt quá trình học tập, nghiên cứu tại trường. Tôi xin cám on Bộ Giáo Dục và Đào Tạo Việt Nam đã hỗ trợ một phần kinh phí nghiên cứu, một phần nhỏ kinh phí được trích từ đề tài nghiên cứu khoa học và công nghệ cấp Bộ mang mã số đề tài B2023-MBS-03 đã giúp đề tài hoàn thành một cách hiệu quả nhất có thể. Mặc dù đã rất nổ lực để chính mình thực hiện và hoàn thành luận văn này, nhung với những hiểu biết còn hạn chế và thời gian nghiên cứu có hạn, chắc rằng luận văn không tránh khỏi những sai sót nhất định, học viên kính mong Quý Thầy Cô và bạn bè thông cảm và đóng góp ý kiến để học viên có thể bổ sung và hoàn thiện luận văn này.

Cuối cùng, tôi xin bày tỏ lòng biết on sâu sắc đến gia đình, bạn bè, những người đã luôn bên tôi động viên, khuyến khích tôi trong suốt quá trình học tập và hoàn thành đề tài này trong tưong lai sau này. HCM, Ngày 10 tháng 03 năm 2023 Học viên iii TÓM TẮT LUẬN VĂN Luận văn tập trung nghiên cứu về các hiện tượng vật lý và phi tuyến phức tạp của kết cấu khung thép. Hiệu ứng bậc 2 (phi tuyến hình học) được xét đến trong nghiên cứu này. Ứng xử không đàn hồi của vật liệu thép được giả thuyết là đàn dẻo lý tưởng.

Liên kết giữa dầm nối với cột cũng được xét đến bằng cách thay thế bằng phần tử lò xo xoay bằng kỹ thuật mô phỏng phần tử hữu hạn dùng phần tử connector trong Abaqus, ứng xử mô men góc xoay của lò xo là đường cong phi tuyến. Đường quan hệ ứng xử mô men góc xoay được thể hiện lại qua các hàm toán học thông qua mô hình 3 tham số của Kishi-Chen, mô hình hàm mũ của Lui-Chen, …. Ba loại phần tử trong thư viện Abaqus được dùng trong nghiên cứu này là phần tử Wire/beam, shell, solid. Phần tử dầm cột được chia nhỏ thành nhiều phần tử để xét đến sự chảy dẻo từng phần của dầm và cột (vùng dẻo).

Ứng suất dư cũng được xét đến trong nghiên cứu này cho trường hợp dùng phần tử shell và solid. Phần mềm Abaqus được dùng để tiến hành nghiên cứu này. Tác giả khảo sát qua 4 ví dụ ở Chương 5 để khảo sát các ứng xử phi tuyến. Một số kết quả phân tích được so sánh với các công bố quốc tế uy tín nhằm kiểm chứng lại độ chính xác và kỹ thuật mô phỏng đúng đắn dùng phần mềm PTHH Abaqus.

Ứng xử phi tuyến của khung thép được học viên nghiên cứu chi tiết dùng cả ba loại phần tử hữu hạn của Abaqus (Wire/Beam, Shell, Solid). Kết quả đạt được là cái nhìn bao quát hơn về ứng xử thật của Kết cấu khung thép, đặc biệt là việc sử dụng phần mềm Abaqus phân tích nâng cao các kết cấu khung thép, giúp người nghiên cứu hiểu rõ ứng xử thực của kết cấu thép trong thực tế và thiết kế thực hành. iv ABSTRACT This thesis focuses on the study of physical and nonlinear complex phenomena of steel frame structures. The second-order effect (Geometric nonlinearity) is considered in this study.

The material behavior of steel is assumed to be perfectly plastic. The connection between beam and column is also considered by replacing the rotational spring element with finite element connector technique in Abaqus, and the nonlinear moment-rotation curve of the spring is taken into account. The moment- rotation relationship is expressed mathematically using the 3-parameter model of Kishi-Chen, the exponential model of Lui-Chen, etc. Three types of elements in the Abaqus library, namely wire/beam, shell, and solid elements, are used in this study.

The beam-column element is divided into many small elements to consider the local plastic deformation (plastic zone) of the beam and column. The residual stress is also considered in this study for the case of using shell and solid elements. The Abaqus software is used to conduct this study. The author examines four examples in Chapter 5 to investigate nonlinear behavior.

Some of the analysis results are compared with reputable international publications to verify the accuracy and correctness of the finite element modeling using Abaqus. The nonlinear behavior of steel frames is studied in detail using all three types of Abaqus finite elements (wire/beam, shell, and solid). The results achieved provide a more comprehensive understanding of the actual behavior of steel frame structures, especially the use of advanced Abaqus analysis for steel frame structures, which helps researchers understand the actual behavior of steel structures in practice and in design. v MỤC LỤC LỜI CAM ĐOAN.

II TÓM TẮT LUẬN VĂN. III DANH MỤC CÁC BẢNG BIỂU. VIII DANH MỤC CÁC HÌNH VẼ. XÁC ĐỊNH VẤN ĐỀ CẦN NGHIÊN CỨU.

Phân tích phi tuyến. Phi tuyến hình học (Geometry Nonlinearity). Phi tuyến vật liệu (Material Nonlinearity). Phi tuyến liên kết (Connection Nonlinearity).

Sự không hoàn hảo về hình học (Geometry Imperfection). TÌNH HÌNH NGHIÊN CỨU. CÁC NGHIÊN CỨU TRÊN THẾ GIỚI. CÁC NGHIÊN CỨU Ở VIỆT NAM.

MỤC TIÊU CỦA LUẬN VĂN. PHÂN TÍCH PHI TUYẾN KHUNG THÉP. NGUỒN GỐC CHÍNH CỦA PHI TUYẾN. CÁC CẤP ĐỘ PHÂN TÍCH.

PHƯƠNG PHÁP VÙNG DẺO. MÔ HÌNH VẬT LIỆU VÀ SỰ SAI LỆCH HÌNH HỌC. Mô hình vật liệu thép. Sự sai lệch hình học.

CÁC MÔ HÌNH LIÊN KẾT NỬA CỨNG. Mô hình ba thông số (Kishi – Chen). Mô hình hàm mũ Chen Lui (Exponential Model). Mô hình bốn thông số (Richard – Abbott Model).

MÔ HÌNH LIÊN KẾT LÒ XO XOAY 3 CHIỀU. Các thành phần kết nối cơ bản tịnh tiến. Các thành phần kết nối cơ bản quay. PHƯƠNG PHÁP NGHIÊN CỨU.

PHẦN MỀM ABAQUS. Đơn vị trong Abaqus. Các phần tử trong Abaqus. PHƯƠNG PHÁP NGHIÊN CỨU.

Quy trình nghiên cứu. Mô phỏng phân tích cho khung thép điển hình. Mô phỏng các bước phân tích đặc biệt cho khung thép. PHƯƠNG PHÁP GIẢI BÀI TOÁN PHI TUYẾN KẾT CẤU.

Phân tích chu kỳ trực tiếp. Trình giải phương trình tuyến tính lặp. KẾT QUẢ NGHIÊN CỨU. KHUNG CỔNG TRỤC CỦA VOGEL (Portal Vogel’s).

Liên kết cứng. Liên kết nửa cứng. Liên kết khớp. KHUNG THÉP PHẲNG 2 NHỊP, 6 TẦNG VOGEL.

KHUNG KHÔNG GIAN VUÔNG (Square Space Frame). KHUNG 3D HAI TẦNG (Two-story three-dimensional frame - HCN ) .120 CHƯƠNG 6: KẾT LUẬN VÀ KIẾN NGHỊ. HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI .125 TÀI LIỆU THAM KHẢO. 128 viii DANH MỤC CÁC BẢNG BIỂU Bảng 3.

Khái niệm về chênh lệch bền uốn cho các phương pháp phân tích nâng cao khác nhau,(Sheta, 2014). Hệ thống đơn vị SI (mm). Phân tích các loại phần tử tác giả sử dụng trong luận văn này.(‘Abaqus Analysis User’s Guide (6. Vật liệu sử dụng cho bài toán khung cổng trục Vogel (1 tầng 1 nhịp).Kích thước và đặc trưng hình học của tiết diện sử dụng cho khung 1 tầng 1 nhịp (khung cổng trục Vogel’s) .Thông số vật liệu cho khung 1 tầng 1 nhịp (khung cổng trục Vogel’s).

Các hệ số mất ổn định khung cổng Vogel. Các hệ số mất ổn định khung cổng Vogel – Wire 3D. Các hệ số mất ổn định khung cổng Vogel – Shell, không xét ứng suất dư (USD). Các hệ số mất ổn định khung cổng Vogel – Shell, xét ứng suất dư (USD).

Các hệ số mất ổn định khung cổng Vogel – Solid, không xét ứng suất dư (USD). Các hệ số mất ổn định khung cổng Vogel – Solid, xét ứng suất dư (USD). So sánh liên kết nửa cứng với các kết quả trước .
