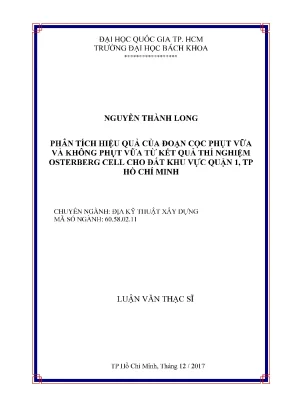

Phân Tích Hiệu Quả Cọc Phụt Vữa và Không Phụt Vữa Tại Quận 1, TP.HCM

Phân tích hiệu quả đoạn cọc phụt vữa và không phụt vữa qua thí nghiệm osterberg cell tại quận 1, TP Hồ Chí Minh trong luận văn thạc sĩ địa kỹ thuật.

• Tác giả: Nguyễn Thành Long
• Người hướng dẫn: PGS. Võ Phan
• Trường học: Đại học Bách Khoa, ĐHQG TP. HCM
• Chuyên ngành: Địa kỹ thuật xây dựng
• Đề tài: Phân Tích Hiệu Quả Cọc Phụt Vữa và Không Phụt Vữa Tại Quận 1, TP.HCM
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: TP. HCM

Mục lục chi tiết

• LỜI CÁM ƠN
• TÓM TẮT LUẬN VĂN
• ABSTRACT
• LỜI CAM ĐOAN
• MỤC LỤC
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN CÔNG NGHỆ PHỤT VỮA, HIỆU QUA CUA SU GIA TANG MA SAT THANE
• 1.1. Mục đích công nghệ phụt vữa
• 1.2. Công nghệ thi công cọc đồ tại chỗ được phụt vữa thành cọc
• 1.3. Vật liệu và thiết kế hỗn hợp vật liệu
• 1.4. Bảo quản vật lIỆU
• 1.5. Chuẩn bị thiết bị
• 1.6. Ống phụt vữa
• 1.7. Thiết bị trộn vữa
• 1.8. Thiết bị bơm
• 1.9. Quy trình phụt vữa áp LUC CaO
• 1.10. Qua đoạn cọc phụt vữa làm gia tăng ma sát thành xung quanh cọc
• 1.11. Sơ lược về lịch sử phát truyỄn
• 1.11.1. Trên thế giới
• 1.11.2. Tại Việt Nam
• 1.12. Một số công trình tiêu biểu tại Việt nam
• 1.12.1. Công trình Sunrise City Plot V, Quận 7, TP HCM
• 1.12.2. Công trình Everrich H, Quan 7, Hồ Chí Minh
• 2. CHƯƠNG 2. CO SỞ LY THUYET TÍNH TOAN
• 2.1. Thí nghiệm Osterberg
• 2.1.1. Nguyên lý thí nghiệm )sterberg
• 2.1.2. Nguyên tắc chọn hộp tải
• 2.1.3. Phurong pháp dat tảI
• 2.1.4. Nguyên tac xác định tải trọng giới hạn của COC
• 2.1.5. Phân tích kết quả thử tải
• 2.1.6. Cách chuyén doi tương đương từ kết quả theo pp Osterberg về kết qua thử theo phương pháp truyền thÔng
• 2.1.6.1. Cách quy đối đơn giản
• 2.1.6.2. Cách quy đối chỉ tiẾt
• 2.2. Tính toán sức chịu tải của cọc theo TCVN 103041-2014
• 2.2.1. Sức chịu tải theo chỉ tiêu cơ lý đất nên
• 2.2.2. Sức chịu tải theo chỉ tiêu cường độ đất nền
• 2.2.3. Sức chịu tải theo kết quả thí nghiệm xuyên tiêu chuẩn (SPT)
• 2.2.4. Sức chịu tải cực hạn của cọc theo MeyerhOÏ
• 2.2.5. Sức chịu tải theo viện kiến trúc Nhật Bản
• 2.3. Sức chịu tải của cọc phut và không phụt vữa dọc thân cọc
• 2.3.1. Đối với cọc khong phụt vữa thân CỌC
• 2.3.2. Đối với cọc phụt vữa thân COC
• 2.4. Sức kháng của cọc trong dat rời và đất dính từ kết quả thử tĩnh cọc
• 2.4.1. Đối với đất cát
• 2.4.2. Đối với đất sết
• 2.5. Sức kháng của datt rời, đất dính cho cọc phụt vữa theo phương pháp Beta
• 2.6. Tính toán sức kháng hông đơn vị theo phương pháp phan tử hữu hạn
• 2.6.1. Soluoc về lịch sử phát triỂn
• 2.6.2. Mo hình tính toán PFHHH
• 2.6.3. M6 hình Mohr CoulOmb
• 2.6.3.1. Tong quan về mô hình Mohr Coulomb
• 2.6.3.2. Phạm vi áp dụng
• 2.6.3.3. Ưu và khuyết điểm của mô hình
• 2.6.3.3.1. Ưu điểm
• 2.6.3.3.2. Khuyết điểm
• 2.6.4. Mô hình Hardening Soil
• 2.6.4.1. Tổng quan về mô hình Hardening Soil
• 2.6.4.2. Phạm vi áp MUNG
• 2.6.4.3. Ưu và khuyết điểm
• 2.6.4.3.1. Khuyết điểm
• 2.6.5. MO hình Linear EÌaSfIC
• 2.6.6. So sánh mồ hình
• 2.6.7. Nhận xét-Kết luận
• 3. CHƯƠNG 3 : UNG DỤNG TÍNH TOÁN VÀ PHAN TÍCH HIỆU QUA TỪ CÔNG TRÌNH THUC TE TẠI DU ÁN EXIMBANK, QUAN 1, TP HCM
• 3.1. Tổng quan về dự án Eximbank
• 3.2. Mặt bằng cọc thử và vị trí hỗ khoan
• 3.3. Gidi thiệu địa chất và thiết bị O-Cell,thiết bi đo ứng suất dọc thân cọc
• 3.4. Mặt cắt tiết diện ngang và chi tiết thiết bị lắp đặt cho cọc
• 3.5. Mat cat địa chất tại hố khoan HK-O8
• 3.6. Đặc điểm phân bố và đặc trưng cơ lý của các lớp đất tai HK-8 (Coc TP2)
• 3.7. Quy trình phut vữa than COC
• 3.8. Ap lực phut vữa CHO CỌC
• 3.9. So sánh đánh giá đoạn cọc phụt và không phụt từ thí nghiệm O-cell và PTHH
• 3.10. Du báo suc kháng thành của cọc theo TCVN 10304-2014
• 3.10.1. Theo phương pháp thống kê (Cơ lý đất nên)
• 3.10.2. Theo phương pháp chỉ tiêu cường độ đất nên
• 3.10.3. Theo phương pháp thí nghiệm SP ÏỈ
• 3.10.4. Nhận xét, so sánh cua ba trường hợp theo lời giải của giải tích và thí nghiệm
• 3.11. Dự báo sức kháng thành của cọc theo phương pháp phan tử hữu hạn
• 3.11.1. M6 hình Mohr -CoulOrmb
• 3.11.2. Mô hình Hardening -SOIÏ
• 3.12. Kết quả tính toán sau khi mô phOng
• 3.12.1. Mô hình Mohr -COulOImb
• 3.12.2. M6 hình Hardening -SOIÏ
• 3.12.3. Kết quả thí nghiệm Ocel
• 3.13. Phân tích đánh giá hiệu quả của đoạn cọc phụt và không phụt
• 3.13.1. Sức kháng đơn vi theo dO sâu
• 3.13.1.1. Theo thí nghiỆm
• 3.13.1.2. Theo m6 phon
• 3.13.1.3. Nhận xét, so sánh cho trường hợp thí nghiệm va mô phỏng
• 3.13.2. Suc khang don vi theo chuyén Vi
• 3.13.2.1. Theo thí nghiỆm
• 3.14. Phân tích đánh giá hiệu quả của đoạn cọc phụt và không phụt
• 3.14.1. Đoạn cọc không phụt VĨỮa
• 3.14.2. Đoạn cọc phỤt VĨŨỮa
• KẾT LUẬN VA KIẾN NGHỊ
• 1. KET LUAN
• 1.1. Sức kháng don vị theo chuyển vi trong trường hợp mô phỏng và thí nghiệm
• 1.2. Sức kháng đơn vi theo độ sâu trong trường hợp mồ phỏng và thí nghiệm
• 1.3. Sức kháng don vi theo phương pháp giải tich
• 1.4. Sức kháng don vi theo độ sâu cho đoạn coc phut và khong phụt vữa
• Tài liệu tham khảo
• Phụ lục
• DANH MỤC HÌNH ẢNH
• DANH MỤC BẢNG BIỂU

Tóm tắt

I. Tổng Quan Về Phân Tích Hiệu Quả Cọc Phụt Vữa Tại Quận 1 TP

Phân tích hiệu quả của cọc phụt vữa và không phụt vữa là một chủ đề quan trọng trong lĩnh vực xây dựng, đặc biệt tại Quận 1, TP.HCM. Khu vực này có đặc điểm địa chất phức tạp, đòi hỏi các phương pháp thi công tiên tiến để đảm bảo an toàn và hiệu quả cho các công trình. Nghiên cứu này sẽ cung cấp cái nhìn tổng quan về công nghệ cọc phụt vữa, cũng như những lợi ích mà nó mang lại trong việc cải thiện sức kháng của cọc.

1.1. Đặc Điểm Địa Chất Tại Quận 1 TP.HCM

Quận 1 có cấu trúc địa chất đa dạng, bao gồm đất sét mềm và cát chặt. Việc hiểu rõ đặc điểm này là cần thiết để áp dụng các phương pháp thi công phù hợp, đặc biệt là trong việc sử dụng cọc phụt vữa.

1.2. Lợi Ích Của Cọc Phụt Vữa Trong Xây Dựng

Cọc phụt vữa giúp gia tăng sức kháng đơn vị, giảm thiểu lún và tăng cường độ ổn định cho công trình. Nghiên cứu cho thấy sức kháng đơn vị của cọc phụt vữa cao hơn đáng kể so với cọc không phụt vữa.

II. Vấn Đề Và Thách Thức Trong Phân Tích Hiệu Quả Cọc

Mặc dù cọc phụt vữa mang lại nhiều lợi ích, nhưng cũng tồn tại một số thách thức trong quá trình thi công và phân tích hiệu quả. Các vấn đề như chi phí, kỹ thuật thi công và độ chính xác trong mô hình hóa là những yếu tố cần được xem xét kỹ lưỡng.

2.1. Chi Phí Thi Công Cọc Phụt Vữa

Chi phí cho việc thi công cọc phụt vữa thường cao hơn so với cọc không phụt vữa. Tuy nhiên, lợi ích lâu dài từ việc gia tăng sức kháng có thể bù đắp cho chi phí ban đầu.

2.2. Kỹ Thuật Thi Công Cọc Phụt Vữa

Kỹ thuật thi công cọc phụt vữa yêu cầu sự chính xác cao và kinh nghiệm từ đội ngũ thi công. Việc áp dụng công nghệ mới và thiết bị hiện đại là cần thiết để đảm bảo chất lượng.

III. Phương Pháp Phân Tích Hiệu Quả Cọc Phụt Vữa

Để phân tích hiệu quả của cọc phụt vữa, nhiều phương pháp khác nhau đã được áp dụng, bao gồm thí nghiệm Osterberg Cell và mô phỏng bằng phần mềm Plaxis 2D. Những phương pháp này giúp đánh giá chính xác sức kháng đơn vị của cọc.

3.1. Thí Nghiệm Osterberg Cell

Thí nghiệm Osterberg Cell là một phương pháp hiện đại cho phép đo sức kháng của cọc một cách chính xác. Kết quả từ thí nghiệm này cho thấy cọc phụt vữa có sức kháng cao hơn cọc không phụt vữa.

3.2. Mô Phỏng Bằng Phần Mềm Plaxis 2D

Phần mềm Plaxis 2D được sử dụng để mô phỏng hành vi của cọc trong điều kiện thực tế. Kết quả mô phỏng cho thấy sự gia tăng sức kháng đơn vị của cọc phụt vữa so với cọc không phụt vữa.

IV. Kết Quả Nghiên Cứu Về Cọc Phụt Vữa Tại Quận 1

Kết quả nghiên cứu cho thấy cọc phụt vữa có sức kháng đơn vị cao hơn 1.8 lần so với cọc không phụt vữa. Điều này chứng tỏ hiệu quả rõ rệt của phương pháp phụt vữa trong việc cải thiện khả năng chịu tải của cọc.

4.1. So Sánh Sức Kháng Giữa Cọc Phụt Và Không Phụt

Sức kháng đơn vị của cọc phụt vữa đạt khoảng 396 kN/m², trong khi cọc không phụt vữa chỉ đạt 215 kN/m². Sự khác biệt này cho thấy rõ ràng lợi ích của việc sử dụng cọc phụt vữa.

4.2. Ứng Dụng Thực Tiễn Tại Dự Án Eximbank

Dự án Eximbank tại Quận 1 đã áp dụng cọc phụt vữa và đạt được kết quả khả quan. Việc này không chỉ giúp tăng cường độ ổn định cho công trình mà còn tiết kiệm chi phí bảo trì trong tương lai.

V. Kết Luận Và Tương Lai Của Cọc Phụt Vữa Tại TP

Cọc phụt vữa đã chứng minh được hiệu quả vượt trội trong việc cải thiện sức kháng của cọc tại Quận 1, TP.HCM. Tương lai của công nghệ này hứa hẹn sẽ tiếp tục phát triển và được áp dụng rộng rãi hơn trong các dự án xây dựng.

5.1. Triển Vọng Phát Triển Công Nghệ Cọc Phụt Vữa

Công nghệ cọc phụt vữa có tiềm năng lớn trong việc cải thiện chất lượng công trình. Các nghiên cứu tiếp theo sẽ tập trung vào việc tối ưu hóa quy trình thi công và giảm chi phí.

5.2. Khuyến Nghị Đối Với Các Dự Án Tương Lai

Các dự án xây dựng trong tương lai nên xem xét áp dụng cọc phụt vữa để đảm bảo an toàn và hiệu quả. Việc đào tạo đội ngũ thi công và cập nhật công nghệ mới là rất cần thiết.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ các công trình cao tầng tại các đô thị lớn như TP. Hồ Chí Minh, việc nâng cao hiệu quả thiết kế và thi công móng cọc trở thành yêu cầu cấp thiết. Dự án tòa nhà Eximbank với chiều cao khoảng 163m, diện tích xây dựng 3518m² tại Quận 1, TP. Hồ Chí Minh, sử dụng móng cọc Barrette với tải trọng tĩnh lên đến 15MN, đã đặt ra nhu cầu nghiên cứu sâu về công nghệ phụt vữa thân cọc nhằm gia tăng sức kháng đơn vị của cọc. Công nghệ phụt vữa thành cọc được áp dụng rộng rãi nhằm cải thiện ma sát thành cọc, từ đó tăng khả năng chịu tải của móng, tiết kiệm chi phí và thời gian thi công.

Nghiên cứu tập trung phân tích hiệu quả của đoạn cọc phụt vữa và không phụt vữa dựa trên kết quả thí nghiệm tải tĩnh hai chiều bằng phương pháp Osterberg Cell (O-cell) thực hiện tại công trình Eximbank. Thí nghiệm được tiến hành trên cọc Barrette có mặt cắt ngang hình chữ nhật 2800x800 mm, khoan sâu 85m, với lớp đất đặc trưng gồm đất sét mềm, cát chặt xen lẫn sỏi và sạn, đất sét chặt và tầng cát chặt đến rất chặt. Kết quả thí nghiệm cho thấy sức kháng đơn vị của đoạn cọc phụt vữa đạt khoảng 396 kPa, cao hơn 84% so với đoạn cọc không phụt vữa (215 kPa). Nghiên cứu còn sử dụng mô phỏng phần tử hữu hạn qua phần mềm Plaxis 2D để so sánh và đánh giá tính hợp lý của kết quả thí nghiệm.

Mục tiêu nghiên cứu nhằm đánh giá sự gia tăng sức kháng đơn vị của cọc Barrette phụt vữa trong điều kiện đất cát tại TP. Hồ Chí Minh, đồng thời ứng dụng phương pháp tính toán phần tử hữu hạn kết hợp với kết quả thực nghiệm để đề xuất giải pháp thiết kế móng cọc hiệu quả hơn. Phạm vi nghiên cứu tập trung vào phân tích đoạn cọc phụt và không phụt vữa trong dự án Eximbank, với dữ liệu thí nghiệm thực tế và mô phỏng số học trong khoảng thời gian từ năm 2013 đến 2017.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai lý thuyết và mô hình chính:

1. Thí nghiệm Osterberg Cell (O-cell): Phương pháp thử tải tĩnh hai chiều, sử dụng hộp tải trọng đặt trong thân cọc để đo sức kháng thành và sức kháng mũi cọc độc lập. Nguyên lý cân bằng lực cho phép xác định tải trọng giới hạn của cọc dựa trên chuyển vị và ứng suất đo được qua các cảm biến biến dạng. Phương pháp này giúp phân tích chi tiết tương tác giữa cọc và đất nền, đặc biệt trong điều kiện đất cát và đất sét.

2. Mô hình phần tử hữu hạn (FEM) với phần mềm Plaxis 2D: Ứng dụng mô hình Mohr-Coulomb và mô hình Hardening Soil để mô phỏng ứng xử cơ học của đất và cọc dưới tải trọng. Mô hình Mohr-Coulomb giả định đất là vật liệu đàn hồi lý tưởng với mặt dẻo phá hoại, trong khi mô hình Hardening Soil mô phỏng chính xác hơn tính phi tuyến và biến dạng đàn hồi dẻo của đất. Các khái niệm chính bao gồm sức kháng đơn vị dọc thân cọc, ma sát thành cọc, ứng suất cắt đất nền, và chuyển vị cọc.

Các khái niệm chuyên ngành quan trọng gồm: sức kháng đơn vị (kPa), ma sát thành cọc, tải trọng giới hạn, chuyển vị cọc (mm), mô hình Mohr-Coulomb, mô hình Hardening Soil, và phương pháp thử tải tĩnh Osterberg Cell.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm kết quả thí nghiệm tải tĩnh O-cell trên cọc Barrette tại dự án Eximbank, Quận 1, TP. Hồ Chí Minh, thực hiện tháng 9 năm 2013. Cọc có mặt cắt 2800x800 mm, khoan sâu 85m, với đoạn phụt vữa dài 21m từ mũi cọc trở lên. Các cảm biến biến dạng được lắp đặt tại nhiều cao độ để đo ứng suất và chuyển vị trong quá trình thử tải.

Phương pháp phân tích gồm:

• Phân tích số liệu thí nghiệm: Đánh giá sức kháng đơn vị của đoạn cọc phụt và không phụt vữa dựa trên dữ liệu biến dạng và tải trọng thu được từ O-cell.

• Mô phỏng phần tử hữu hạn: Sử dụng phần mềm Plaxis 2D phiên bản 8.5 để mô phỏng bài toán tương tự, áp dụng mô hình Mohr-Coulomb và Hardening Soil. Cỡ mẫu mô phỏng tương ứng với kích thước cọc và đặc tính đất thực tế. Phương pháp chọn mẫu là mô phỏng toàn bộ chiều sâu cọc với các lớp đất đặc trưng, nhằm so sánh kết quả mô phỏng với thí nghiệm thực tế.

• Timeline nghiên cứu: Thu thập và tổng hợp tài liệu từ năm 2013 đến 2017, tiến hành thí nghiệm và mô phỏng trong năm 2013-2015, phân tích và hoàn thiện luận văn năm 2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Sức kháng đơn vị đoạn cọc phụt vữa cao hơn đáng kể: Kết quả thí nghiệm O-cell cho thấy sức kháng đơn vị của đoạn cọc phụt vữa đạt khoảng 396 kPa, trong khi đoạn cọc không phụt vữa chỉ đạt 215 kPa, tức là tăng 84%. Mô phỏng FEM cũng cho kết quả tương tự với sức kháng đơn vị lần lượt là 225 kPa và 132 kPa, tăng khoảng 1.5 lần.

2. Sự gia tăng sức kháng đơn vị theo độ sâu: Cả thí nghiệm và mô phỏng đều cho thấy sức kháng đơn vị tăng theo độ sâu, đặc biệt rõ rệt ở đoạn cọc phụt vữa. Đoạn cọc phụt vữa duy trì sức kháng cao hơn đáng kể so với đoạn không phụt vữa trong toàn bộ chiều dài phụt.

3. Tính hợp lý của mô hình FEM: So sánh đường cong tải trọng - chuyển vị từ thí nghiệm và mô phỏng cho thấy mô hình phần tử hữu hạn với mô hình Mohr-Coulomb và Hardening Soil phản ánh khá chính xác hành vi thực tế của cọc, đặc biệt trong việc dự báo sức kháng đơn vị và chuyển vị cọc.

4. Ảnh hưởng của công nghệ phụt vữa: Việc phụt vữa tạo ra lớp vữa bao bọc và bó chặt xung quanh thân cọc, làm tăng chu vi và diện tích tiếp xúc giữa cọc và đất, từ đó gia tăng ma sát thành cọc và sức chịu tải tổng thể. Kết quả thực nghiệm và mô phỏng đều khẳng định hiệu quả rõ rệt của công nghệ này trong điều kiện đất cát tại TP. Hồ Chí Minh.

Thảo luận kết quả

Nguyên nhân chính của sự gia tăng sức kháng đơn vị là do lớp vữa phụt tạo ra lớp tiếp xúc mới, cải thiện ma sát thành cọc và giảm hiện tượng xói mòn đất xung quanh thân cọc. So với các nghiên cứu trước đây trên đất sét và đất rời, kết quả này phù hợp với xu hướng gia tăng sức kháng khi áp dụng công nghệ phụt vữa áp lực cao.

Việc mô phỏng FEM cho thấy mô hình Hardening Soil có ưu điểm trong việc mô phỏng chính xác hơn các biến dạng phi tuyến của đất so với mô hình Mohr-Coulomb truyền thống. Biểu đồ tải trọng - chuyển vị từ mô phỏng và thí nghiệm có thể được trình bày qua các biểu đồ đường cong, giúp trực quan hóa sự khác biệt giữa đoạn cọc phụt và không phụt.

Kết quả nghiên cứu góp phần làm rõ cơ sở khoa học cho việc áp dụng công nghệ phụt vữa trong thiết kế móng cọc Barrette, đồng thời cung cấp dữ liệu tham khảo cho các công trình tương tự tại khu vực đồng bằng sông Cửu Long và TP. Hồ Chí Minh.

Đề xuất và khuyến nghị

1. Áp dụng rộng rãi công nghệ phụt vữa thân cọc trong thiết kế móng: Động từ hành động là "triển khai", mục tiêu là tăng sức chịu tải của cọc lên ít nhất 80% so với cọc không phụt, trong vòng 1-2 năm, chủ thể thực hiện là các công ty xây dựng và tư vấn thiết kế.

2. Sử dụng mô hình phần tử hữu hạn để mô phỏng và tối ưu thiết kế: Khuyến nghị "ứng dụng" phần mềm Plaxis 2D kết hợp mô hình Hardening Soil để dự báo chính xác sức kháng cọc, giảm thiểu rủi ro thiết kế, trong vòng 6 tháng đến 1 năm, chủ thể là các kỹ sư địa kỹ thuật và nhà nghiên cứu.

3. Nâng cao chất lượng vật liệu vữa và quy trình phụt: Đề xuất "cải tiến" thành phần và hàm lượng vữa phù hợp với từng loại đất cụ thể nhằm tối ưu hiệu quả gia tăng ma sát thành, trong vòng 1 năm, chủ thể là nhà thầu thi công và nhà cung cấp vật liệu.

4. Xây dựng tiêu chuẩn kỹ thuật và hướng dẫn thi công: Khuyến nghị "phát triển" tiêu chuẩn thiết kế và thi công phụt vữa thân cọc dựa trên kết quả nghiên cứu và thực tiễn, nhằm đảm bảo tính đồng nhất và an toàn công trình, trong vòng 2 năm, chủ thể là cơ quan quản lý xây dựng và viện nghiên cứu.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế móng cọc: Nhận được kiến thức chuyên sâu về công nghệ phụt vữa và phương pháp tính toán sức kháng cọc, giúp tối ưu thiết kế móng cho các công trình cao tầng.

2. Nhà thầu thi công cọc khoan nhồi và Barrette: Áp dụng quy trình thi công phụt vữa hiệu quả, nâng cao chất lượng công trình và giảm thiểu rủi ro trong quá trình thi công.

3. Nhà nghiên cứu và giảng viên địa kỹ thuật: Cung cấp dữ liệu thực nghiệm và mô hình mô phỏng để phát triển nghiên cứu sâu hơn về tương tác cọc - đất và công nghệ phụt vữa.

4. Cơ quan quản lý và lập tiêu chuẩn xây dựng: Tham khảo để xây dựng các quy định, tiêu chuẩn kỹ thuật liên quan đến thiết kế và thi công móng cọc phụt vữa, đảm bảo an toàn và hiệu quả kinh tế.

Câu hỏi thường gặp

1. Công nghệ phụt vữa thân cọc là gì và có tác dụng gì?
   Công nghệ phụt vữa thân cọc là phương pháp bơm vữa áp lực cao vào bề mặt tiếp xúc giữa thân cọc và đất nền nhằm tăng ma sát thành cọc. Ví dụ tại dự án Eximbank, sức kháng đơn vị của đoạn cọc phụt vữa tăng 84% so với đoạn không phụt.

2. Phương pháp thử tải Osterberg Cell có ưu điểm gì?
   Phương pháp này cho phép đo riêng biệt sức kháng thành và sức kháng mũi cọc, giúp xác định tải trọng giới hạn chính xác hơn so với thử tải tĩnh truyền thống. Kết quả thí nghiệm tại TP. Hồ Chí Minh đã chứng minh tính hiệu quả của phương pháp.

3. Mô hình phần tử hữu hạn Plaxis 2D được sử dụng như thế nào trong nghiên cứu?
   Plaxis 2D mô phỏng ứng xử cơ học của đất và cọc dưới tải trọng, sử dụng mô hình Mohr-Coulomb và Hardening Soil để dự báo sức kháng đơn vị và chuyển vị cọc, giúp so sánh và xác nhận kết quả thí nghiệm thực tế.

4. Hiệu quả của phụt vữa thân cọc phụ thuộc vào yếu tố nào?
   Hiệu quả phụ thuộc vào thành phần và hàm lượng vữa, áp lực phụt, đặc tính đất nền và kỹ thuật thi công. Nghiên cứu cho thấy áp lực phụt vữa trong khoảng 25-55 bar là phù hợp để tăng sức kháng thành cọc.

5. Có thể áp dụng kết quả nghiên cứu này cho các khu vực khác không?
   Kết quả nghiên cứu chủ yếu áp dụng cho đất cát tại TP. Hồ Chí Minh và khu vực đồng bằng sông Cửu Long. Tuy nhiên, với điều chỉnh phù hợp về đặc tính đất và quy trình thi công, công nghệ phụt vữa có thể được áp dụng rộng rãi hơn.

Kết luận

• Sức kháng đơn vị của đoạn cọc phụt vữa tăng trung bình 84% so với đoạn không phụt vữa, theo kết quả thí nghiệm O-cell tại dự án Eximbank, Quận 1, TP. Hồ Chí Minh.
• Mô phỏng phần tử hữu hạn với phần mềm Plaxis 2D phản ánh chính xác hành vi thực tế của cọc, hỗ trợ đánh giá và thiết kế móng hiệu quả.
• Công nghệ phụt vữa thân cọc tạo lớp vữa bao bọc, gia tăng ma sát thành cọc, giảm chi phí và thời gian thi công.
• Nghiên cứu cung cấp cơ sở khoa học và dữ liệu thực nghiệm quan trọng cho việc áp dụng công nghệ phụt vữa trong thiết kế móng cọc Barrette tại các công trình cao tầng.
• Đề xuất triển khai áp dụng công nghệ, nâng cao quy trình thi công, phát triển tiêu chuẩn kỹ thuật và mở rộng nghiên cứu trong tương lai nhằm tối ưu hóa hiệu quả và độ bền công trình.

Hành động tiếp theo là áp dụng kết quả nghiên cứu vào thiết kế và thi công thực tế, đồng thời phát triển các nghiên cứu bổ sung về vật liệu vữa và ảnh hưởng của các yếu tố thi công nhằm nâng cao hiệu quả công nghệ phụt vữa thân cọc.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TONG QUAN CÔNG NGHỆ PHUT VỮAVÀ HIỆU QUA CUA SU GIA TANG MA SAT THANH 1. Mục dich công nghệ phut vữa. Mục tiêu của việc phụt vữa xung quanh thân cọc là để đưa vữa vào bề mặt tiếp xúc giữa cọc (nhéi,barrette) và đất nền, thông thường thực hiện là dé làm tăng đặc tính ma sát của coc va tao ra phản ứng cao hơn dé chong lại độ lún dưới các điêu kiện tải trọng làm việc. Hình] 1: Bê mặt tiếp xúc cọc và vữa sau khi phut.

Công nghệ thi công cọc đồ tại chỗ được phụt vữa thành cọc. Dé thuận tiện cho việc bơm vữa vào bê mặt than cọc, các ông phut vữa được lap theo chu vi cọc từ cao độ mặt đât tới đáy của vùng cân được phụt vữa trong phạm vi của môi vung phụt vữa, các van hoặc các 10 phụt được gia công trên ông phut vừa. Vật liệu và thiết kế hỗn hợp vật liệu. Vita bao gồm xi măng Portland thông thường và các phụ gia theo quy định được trộn với nước theo trọng lượng đáp ứng các yêu cầu đặc tính của hỗn hợp.

Các thành phan của hỗn hợp vữa sé được đo lường riêng biệt theo trong lượng hoặc thể tích phù hợp. Số lượng mẫu vữa hình lập phương theo yêu cầu sẽ được lẫy mỗi cọc hoặc mỗi mẻ trộn dé thí nghiệm cường độ nén, hồ sơ quy trình sẽ được lưu giữ lại theo mẫu. Bảo quản vật liệu. Xi măng sẽ được cung cấp đến công trường trong bao được niêm phong kín, kèm theo chứng nhận của nhà sản xuất, ghi chủng loại, ngày sản xuất, thành phan và độ mịn.Toàn bộ xi măng phải được bảo quản can thận trong điều kiện không bị thắm nước.

Chuẩn bị thiết bị. Ong phut vữa. Ông phụt vữa bao gồm ống thép đen có đường kính danh định là 60mm, chiều day thành ống là 2mm, các ống này được gia công thanh ống phut vữa và ống cấp vữa. Ông phụt vữa được gia công chế tạo theo các đoạn có chiều dài phù hợp với các vùng phụt vữa theo yêu cau, cả ống phụt vữa và ống cấp vữa đều được lắp ống và nối tại một đầu dé thuận tiện hàn vào các ống bên cạnh.

Các ống phụt vữa được lắp vào hé khoan cùng với lồng thép, kiểm tra thang hàng và ống được hàn vào đúng vị trí, thông thường các kẹp chữ U được sử dụng để nối các ống vào bên ngoài lồng thép khi lỗng thép được hạ vào hồ khoan. Các ống sẽ được lắp theo các khoảng cách băng nhau xung quanh lông cốt thép ngoài, các điểm phụt vữa sẽ được lắp tại các khoảng cách xấp xi Im theo phương thăng đứng suốt chiều dài phut vữa.2: Vi trí lắp đặt ống phụt vita. Vữa được cấp vào vị trí phụt vữa thông qua ống HDPE có đường kính trong 1/2 in-sơ, một đầu của đường ống có đánh ren để nối với đầu phun.Đầu phun có nút bịt khí nén tích hợp 2 quả bóng bơm khí nén để bịt kín vành khuyên có áp mà qua đó vữa được phụt vào.Một ống vòi cao áp có đường kính nhỏ được gan vào vách của ống cấp vữa dé bơm căng các quả bóng thông qua một bơm tay, áp suất phụt vữa thông thường trong phạm vi 25-55 bar, Thông 4 thường các quả bóng được bơm căng tới áp suất xấp xỉ 60 bar trước khi phụt vữa. Phụt rữa ống phụt vữa.

Vì ống phut vữa được đúc trong coc, cần thiết phải tạo đường dẫn trong bê tông giữa ống phụt vữa và thành cọc trước khi bê tông đạt tới cường độ. Dé có tác dụng phụt rữa sạch ống phụt vữa, nut bit vữa được lắp vào đáy của ống phụt vữa và nhất lên từng đoạn Im theo trình tự từ đáy lên đỉnh trong phạm vi vùng phụt vữa. Trên thực tế, việc phụt rửa bằng nước đạt hiệu quả cao nhất vào thời điểm xấp xỉ 12 tiếng sau khi hoàn thành đồ bê tông. Tiếp theo quy trình “phụt vữa bang nước” ống phụt vữa lại được kiểm tra xác định chiều sâu và được vệ sinh sạch sẽ nếu cần thiết.

Sau đó các nắp đậy hai đầu được lắp vào. Lưu hồ sơ quy trình “phụt rữa băng nước”.3: Phut rửa ống phut vữa bằng nước có áp. Thiết bị trộn vữa. Thiết bị trộn vữa phải là thiết bị trộn vữa tốc độ cao có gắn với bơm tuần hoan- Bauer BM100 hoặc tương đương.

Máy trộn vữa: ZM1 Máy bơm: KP60 Bơm tay: T-50K Đồng hồ áp lực 1. Quy trình phụt vữa áp lực cao.5: Nguyên lý hoạt động của công tác phut vita. Khi ống phun vữa được hạ và đỗ bê tông cùng với cọc nhỏi, cần thiết phải làm thông vùng bê tông giữa ống phụt vữa và thành cọc trước khi bê tông đạt cường độ quá cứng.Để thực hiện quá trình này, các Packer được hạ xuống đến đáy của ống phun vữa và rút lên cách khoảng Im từ đáy lên cho đến hết vùng phụt vữa. Công tác phụt vữa phải được tiến hành sau khi bê tông đã hình thành cường độ nhưng không được quá cứng.

Công tác phụt vữa. Sau một khoảng thời gian xác định trước sau công tác thông van « Manchettes », công tác phụt vữa có thể tiễn hành, các nắp tạm sẽ được mở và kiểm tra lại chiều sâu của ống phụt vữa. Một lượng vữa yêu cầusẽ được bơm qua van « Manchettes » và đến bề mặt tiếp xúc giữa đất và coc, các packer sẽ được xả căng và di chuyển đến vị tri phụt vữa kế tiếp. Lượng vữa yêu cầu được bơm khoảng 35 (lit/m?) của bề mặt cọc.

công tác phụt vữa sẽ được dừng khi mà lượng vữa yêu cầu đạt được hoặc đat áp lực tôi đa là 60 bars.6: Trộn va bom vita. Hiệu qua phụt vữa lam gia tang ma sát thành xung quanh than coc. Ma sát thành nó phụ thuộc rất nhiều đến tiết diện ngang cũng như chu vi của thân cọc và đất nền xung quanh, khi thi công cọc khoan nhồi cũng như cọc barrtle, trong quá trình thi công cọc khoan lay đất ra sau đó lượng bentonite bơm vào là để giữ cho thân cọc không bị sạt lỡ, điều này làm ảnh hưởng rat nhiều đến sức kháng xung quanh thân cọc. Do đó biện pháp phụt vữa thân cọc sẽ tạo ra lớp vữa mới bao bọc và bó chặt xung quanh cọc nhằm làm gia tăng khả năng ma sát thân cọc, khi đó sức chịu tai của cọc cũng được gia tăng lên.

Sau khi thi công cọc hoàn thành , khoảng vài ngày sau thì công việc phụt vữa sẽ được thực hiện, ban đầu là làm nứt lớp bê tông bảo vệ bang tia nước có áp lực cao đi xuyên qua các ống phụt, khi đó nước chảy theo vết nứt của lớp bảo vệ cọc lan ra thành cọc làm xói lỡ lớp cát xung quanh đoạn phut,sau đó vữa hỗn hop xi măng sẽ được bơm với áp lực cao di xuống thành cọc và bó chặt cọc lại, làm gia tăng sức kháng cắt của cọc, nếu xét về mặt lý thuyết khi thêm vữa vào khu vực này đều là bàm dính vào thân cọc, có nghĩa là chu vi và diện tích đều tăng, dẫn đến ma sát thành cũng được gia tăng.7: Lớp vữa bao bọc và bó chặt xung quanh thân cọc sau khi phụt vita. SƠ LƯỢC VE LICH SỬ PHÁT TRIEN 1. Trên Thế Giới. Công nghệ phụt vữa có nguồn gốc từ việc sử dụng tia nước cao apdé cắt trong công nghiệp khai khoáng, so với các phương pháp khoan phụt vữa khác thì công nghệ phụt vữa áp lực cao xuất hiện là muộn nhất, đến thập niên 1950 mới được sử dụng, đầu tiên là ở Pakistan bởi công ty Cementation.

Vào giữa thập niên 1960, người Nhật bắt đầu tiếp cận và chỉ phát triển những khái niệm, cho đến năm 1965 theo nghiên cứu và cải tiến của anhem Yamakado, công nghệ không chỉ cắt xói mà còn để dính kết đất, ban đầu phát truyền nhằm mục dich chống tham va dé phòng rò rĩ(cần phụt bịt kín xung quanh khe hở với lỗ khoan). Đầu thập niên 1970, công nghệ có những cải tiễn hơn nhờ nghiên cứu của 2 nhóm chuyên gia Nhật Bản độc lập với nhau, nhóm đứng đầu bởi Nakanishi thuộc công ty Nissan Freeze đề xuấtphương pháp CCP (chemical churning pile), dùng vữa hóa chất cắt xói và trộn đất, vữa hóa chất được phụt qua các vòi với đường kính 1,2mm đến 2mm, nam ở mũi cần khoan đơn giản và quay trong khi phụt nhưng nhược điểm khó điều chỉnh chiều day. Với phương pháp phun đơn khi phụt dưới mực nước ngầm thì năng lượng xung kích của tai vữa nhanh chống tiêu hao. Vì thế, năm 1972 nhóm Nakanishi phát truyền phương pháp JSP (jumbo special pile), dùng khí nén bao xung quanh tia vữa để tạo thành cọc đường kính 0.Lớp đệm khí không chỉ giúp duy trì năng lượng tia vữa mà còn day đất bị cắt xói lên mặt đất, giảm nguy cơ nâng nên do ống thoát bùn bị tắt.

Khoảng năm 1980, phương pháp JSP (Jumbo special pile) kết hợp với phương pháp JGP (Jet grout pile) của một nhóm khác thành lập thành phương pháp nhan đôi JSG (Jumbo jet special grout). Đối thủ chính của nhóm Nakanishi đứng đầu Yahiro thuộc tập đoàn Kajima đã đưa ra phương pháp JG (Jet Grout) .vào năm 1970, dùng tia nước vận tốc cao,có định năm ngang để xói tơi đất lên và phun vữa lắp day dan dan từ dưới lên. Gitta thập niên 1970, hai phương pháp CCP và CJG cùng tham gia dự thi lam biện pháp 6n định tháp Pisa. phương pháp CCP là một trong biện pháp được trao giải và cũng được bắt đầu biết đến bởi các công ty xây dựng của Y.Năm 1974 Ý được sự chấp thuận của nhóm Nakanishi thành lập công ty CCP-Ý, sau đổi tên thành CCP-International, từ đó jet grouting được phô biến ở Châu Âu và những nơi khác trên thế giới,kinh nghiệm tích lũy và cải thiện về công nghệ giúp Jet Grouting nâng cao độ tin cậy và phát huy hiệu quả trong nhiều lĩnh vực khác 8 nhau.nhanh chống phô biến ở những nước có nhiều công trình xây dựng đường ham,khu công nghiệp, duy tu công trình cũ.

Jet grouting xuất hiện tại Mỹ từ năm 1979. ban đầu ít phổ biến, đến năm 1984 một số dự án nhỏ sử dụng thành công, nguyên nhân là do nghỉ ngờ tính an toàn công nghệ, thiếu cơ sở pháp lý, thất bại một số ứng dụng ban đầu, ứng dụng công nghệ hiệu quả còn thấp, sau đó một số đơn vị thực hiện thành công nhiều công trình. Đến thập niên 1990 pho biến tại Mỹ, với giá thành hạ,áp dụng hiệu quả nhiều điều kiện đất và nhiều mục đích ứng dụng khác nhau như: kiểm soát nước ngâm, ôn định khối đất nên, duy tu đập,bỊt day.
