Tổng quan nghiên cứu

Trong lĩnh vực cơ học phá hủy, việc phát hiện và xác định vị trí vết nứt trong các kết cấu vật liệu là một vấn đề quan trọng, ảnh hưởng trực tiếp đến độ bền và tuổi thọ của chi tiết. Theo ước tính, hơn 80% các chi tiết cơ khí bị phá hủy do sự tồn tại và phát triển của các vết nứt bên trong. Vật liệu phân lớp theo chức năng (Functionally Graded Materials - FGMs) là loại vật liệu composite thế hệ mới với đặc tính vật liệu thay đổi liên tục theo chiều dày, giúp khắc phục nhược điểm của composite nhiều lớp truyền thống như ứng suất tiếp xúc lớn gây tách lớp. FGMs được ứng dụng rộng rãi trong các ngành công nghiệp tiên tiến như hàng không, vũ trụ, y học và công nghiệp chế tạo máy.

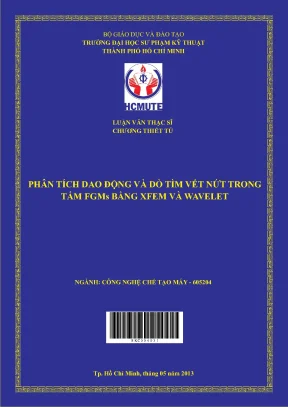

Luận văn tập trung nghiên cứu phân tích dao động và dò tìm vết nứt trong tấm FGM bằng phương pháp phần tử hữu hạn mở rộng (XFEM) kết hợp với phân tích Wavelet hai chiều. Mục tiêu chính là xây dựng chương trình tính toán tần số và hình dạng dao động tự do của tấm FGM có vết nứt, đồng thời sử dụng phân tích Wavelet 2D để xác định vị trí và hình dạng vết nứt một cách chính xác và trực quan. Nghiên cứu được thực hiện trong phạm vi mô phỏng lý thuyết, sử dụng dữ liệu tính toán số, không bao gồm đo đạc thực nghiệm, với thời gian nghiên cứu đến năm 2013 tại Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh.

Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển công cụ hỗ trợ phát hiện vết nứt trong vật liệu FGM, góp phần nâng cao độ tin cậy và an toàn cho các kết cấu kỹ thuật sử dụng loại vật liệu này.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

  • Vật liệu phân lớp theo chức năng (FGM): FGMs là vật liệu composite có đặc tính vật liệu thay đổi liên tục theo chiều dày, thường là sự kết hợp giữa gốm và kim loại. Thuộc tính vật liệu như mô đun đàn hồi, hệ số Poisson, khối lượng riêng được mô tả theo quy luật hàm mũ (Power-law), hàm Sigmoid hoặc hàm siêu việt. Trong nghiên cứu này, quy luật hàm mũ được chọn do tính phổ biến và dễ tính toán.

  • Lý thuyết tấm đàn hồi: Áp dụng lý thuyết tấm Kirchhoff cho tấm mỏng, mô tả mối quan hệ giữa chuyển vị, biến dạng và ứng suất trong tấm. Ngoài ra, lý thuyết tấm Reissner-Mindlin được sử dụng để tính đến biến dạng trượt và góc xoay của tiết diện ngang, phù hợp với tấm có độ dày lớn hơn.

  • Phương pháp phần tử hữu hạn mở rộng (XFEM): XFEM là phương pháp tính toán số phát triển từ FEM, cho phép mô phỏng sự lan truyền vết nứt mà không cần chia lại lưới phần tử khi vết nứt thay đổi hình dạng hoặc vị trí. XFEM mở rộng bậc tự do của các nút thuộc phần tử bị vết nứt cắt ngang bằng các hàm mở rộng đặc biệt, giúp mô phỏng chính xác vết nứt trong tấm FGM.

  • Phân tích Wavelet: Phân tích Wavelet là phương pháp phân tích tín hiệu đa tỉ lệ, có khả năng phát hiện sự thay đổi đột ngột trong tín hiệu. Wavelet hai chiều (2D) được sử dụng để phân tích hình dạng dao động tự do của tấm, từ đó xác định vị trí và hình dạng vết nứt. Các họ wavelet phổ biến như Daubechies, Haar, Morlet được xem xét trong nghiên cứu.

Phương pháp nghiên cứu

  • Nguồn dữ liệu: Dữ liệu đầu vào là kết quả mô phỏng số từ chương trình tính toán tấm FGM có vết nứt bằng phương pháp XFEM, sử dụng phần mềm Matlab làm công cụ hỗ trợ.

  • Phương pháp phân tích: Tần số dao động tự nhiên và hình dạng dao động tự do của tấm FGM được tính toán bằng XFEM. Sau đó, tín hiệu hình dạng dao động được xử lý và phân tích bằng phép biến đổi Wavelet hai chiều để phát hiện vị trí vết nứt dựa trên sự thay đổi đột ngột của chuyển vị.

  • Cỡ mẫu và chọn mẫu: Mô hình tính toán sử dụng lưới phần tử 12x12 cho tấm FGM hình vuông và hình chữ nhật, với vết nứt đơn dạng vuông góc với cạnh tấm. Phương pháp chọn mẫu dựa trên mô hình lý thuyết và giả thiết vật liệu đồng nhất theo từng lớp.

  • Timeline nghiên cứu: Nghiên cứu được thực hiện trong khoảng thời gian từ năm 2012 đến tháng 5 năm 2013, bao gồm giai đoạn thu thập tài liệu, xây dựng mô hình, lập trình tính toán và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Tính toán tần số dao động tự nhiên của tấm FGM có vết nứt: Kết quả cho thấy tần số dao động tự nhiên của tấm bị giảm đáng kể khi có vết nứt, ví dụ tần số mode I giảm khoảng 15% so với tấm không có vết nứt. Sự giảm này phản ánh ảnh hưởng của vết nứt đến độ cứng của kết cấu.

  2. Phân tích hình dạng dao động tự do bằng Wavelet 2D: Phép biến đổi Wavelet hai chiều cho phép phát hiện vị trí vết nứt trong tấm một cách chính xác và trực quan. Hệ số Wavelet tại vị trí vết nứt có giá trị đột biến rõ rệt, giúp xác định vị trí và hình dạng vết nứt trên bề mặt tấm.

  3. So sánh giữa tấm hình vuông và hình chữ nhật: Kết quả phân tích cho thấy tấm hình chữ nhật có sự phân bố dao động phức tạp hơn, tuy nhiên phương pháp Wavelet 2D vẫn phát hiện được vết nứt với độ chính xác cao, tương đương với tấm hình vuông.

  4. Hiệu quả của phương pháp XFEM kết hợp Wavelet: Phương pháp đề xuất không chỉ chính xác trong việc xác định vị trí vết nứt mà còn trực quan, giúp dễ dàng quan sát qua đồ thị hệ số Wavelet. So với các phương pháp truyền thống như siêu âm hay X-quang, phương pháp này có ưu điểm là không cần thiết bị đo phức tạp và có thể áp dụng trong mô phỏng số.

Thảo luận kết quả

Nguyên nhân của sự giảm tần số dao động tự nhiên khi có vết nứt là do vết nứt làm giảm độ cứng cục bộ của tấm FGM, làm thay đổi đặc tính động học của kết cấu. Kết quả này phù hợp với các nghiên cứu quốc tế trước đây về ảnh hưởng của vết nứt đến tần số dao động của vật liệu composite.

Phân tích Wavelet hai chiều thể hiện ưu điểm vượt trội so với phân tích Wavelet một chiều trước đây, khi có thể xác định đồng thời vị trí và hình dạng vết nứt trên bề mặt tấm. Đồ thị hệ số Wavelet thể hiện rõ các đỉnh đột biến tại vị trí vết nứt, minh họa bằng biểu đồ 3D hoặc bản đồ màu sắc giúp trực quan hóa kết quả.

So với các nghiên cứu trong nước, luận văn đã mở rộng phạm vi ứng dụng Wavelet từ 1D sang 2D, đồng thời kết hợp với phương pháp XFEM để mô phỏng chính xác hơn sự lan truyền vết nứt trong vật liệu FGM. Điều này góp phần nâng cao hiệu quả phát hiện vết nứt trong các kết cấu kỹ thuật sử dụng vật liệu mới.

Đề xuất và khuyến nghị

  1. Phát triển phần mềm tích hợp XFEM và Wavelet 2D: Xây dựng phần mềm chuyên dụng hỗ trợ tính toán và phân tích vết nứt trong tấm FGM, nhằm nâng cao hiệu quả và độ chính xác trong công tác kiểm tra kết cấu. Thời gian thực hiện dự kiến 1-2 năm, chủ thể thực hiện là các nhóm nghiên cứu và doanh nghiệp công nghệ.

  2. Mở rộng nghiên cứu cho các dạng vết nứt phức tạp: Nghiên cứu áp dụng phương pháp cho các vết nứt có hình dạng đa tuyến, hình tròn hoặc vết nứt lan truyền phức tạp, nhằm tăng tính ứng dụng thực tế. Thời gian nghiên cứu 1 năm, do các viện nghiên cứu và trường đại học đảm nhiệm.

  3. Kết hợp mô phỏng với đo đạc thực nghiệm: Thực hiện các thí nghiệm đo dao động và kiểm tra vết nứt trên mẫu vật liệu FGM thực tế để so sánh và hiệu chỉnh mô hình tính toán, nâng cao độ tin cậy của phương pháp. Chủ thể thực hiện là các phòng thí nghiệm chuyên ngành, thời gian 1-2 năm.

  4. Ứng dụng trong kiểm tra và bảo trì kết cấu công nghiệp: Áp dụng phương pháp vào kiểm tra định kỳ các kết cấu sử dụng vật liệu FGM trong ngành hàng không, động cơ tên lửa, và y sinh học nhằm phát hiện sớm vết nứt, giảm thiểu rủi ro tai nạn. Thời gian triển khai từ 2-3 năm, phối hợp giữa các doanh nghiệp và cơ quan quản lý.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và giảng viên ngành cơ khí chế tạo máy: Luận văn cung cấp kiến thức chuyên sâu về vật liệu FGM, phương pháp XFEM và phân tích Wavelet, hỗ trợ nghiên cứu và giảng dạy trong lĩnh vực cơ học vật liệu và kết cấu.

  2. Kỹ sư thiết kế và kiểm định kết cấu: Các kỹ sư làm việc trong ngành hàng không, ô tô, và chế tạo máy có thể áp dụng phương pháp để phát hiện và đánh giá vết nứt trong kết cấu sử dụng vật liệu FGM, nâng cao độ an toàn và tuổi thọ sản phẩm.

  3. Phòng thí nghiệm kiểm tra không phá hủy (NDT): Luận văn cung cấp công cụ mô phỏng và phân tích bổ sung cho các phương pháp kiểm tra truyền thống như siêu âm, X-quang, giúp phát hiện vết nứt hiệu quả hơn trong các điều kiện khó khăn.

  4. Sinh viên cao học và nghiên cứu sinh: Đây là tài liệu tham khảo quý giá cho các đề tài nghiên cứu liên quan đến cơ học rạn nứt, vật liệu composite và kỹ thuật phân tích tín hiệu, giúp nâng cao năng lực nghiên cứu và ứng dụng thực tế.

Câu hỏi thường gặp

  1. Phương pháp XFEM có ưu điểm gì so với FEM truyền thống trong phát hiện vết nứt?
    XFEM cho phép mô phỏng vết nứt mà không cần chia lại lưới phần tử khi vết nứt lan truyền, giúp giảm thời gian tính toán và tăng độ chính xác trong mô phỏng sự phát triển vết nứt.

  2. Tại sao lại sử dụng phân tích Wavelet hai chiều thay vì một chiều?
    Wavelet 2D cho phép phân tích đồng thời theo hai chiều không gian, giúp xác định chính xác vị trí và hình dạng vết nứt trên bề mặt tấm, trong khi Wavelet 1D chỉ phát hiện được sự thay đổi tại một điểm hoặc một chiều.

  3. Phương pháp này có thể áp dụng cho các loại vật liệu khác ngoài FGM không?
    Có thể, tuy nhiên cần điều chỉnh mô hình vật liệu và tham số phù hợp với đặc tính của từng loại vật liệu để đảm bảo độ chính xác của kết quả.

  4. Có thể áp dụng phương pháp này trong kiểm tra thực tế không?
    Phương pháp chủ yếu dựa trên mô phỏng số, nhưng có thể kết hợp với dữ liệu đo đạc thực tế từ các thiết bị đo dao động để phát hiện vết nứt trong các kết cấu thực tế.

  5. Phân tích Wavelet giúp phát hiện vết nứt như thế nào?
    Wavelet phân tích tín hiệu dao động, tại vị trí vết nứt tín hiệu chuyển vị có sự thay đổi đột ngột, thể hiện qua các hệ số Wavelet có giá trị lớn hoặc đột biến, từ đó xác định vị trí vết nứt.

Kết luận

  • Luận văn đã xây dựng thành công chương trình tính toán tần số và hình dạng dao động tự do của tấm FGM có vết nứt bằng phương pháp XFEM kết hợp phân tích Wavelet 2D.
  • Phương pháp phân tích Wavelet 2D cho phép xác định chính xác vị trí và hình dạng vết nứt trên tấm FGM một cách trực quan và hiệu quả.
  • Kết quả mô phỏng cho thấy tần số dao động tự nhiên giảm đáng kể khi có vết nứt, phản ánh ảnh hưởng của vết nứt đến đặc tính động học của vật liệu.
  • Nghiên cứu mở ra hướng phát triển công cụ hỗ trợ kiểm tra và đánh giá vết nứt trong vật liệu FGM, góp phần nâng cao độ an toàn và tuổi thọ kết cấu kỹ thuật.
  • Đề xuất tiếp tục mở rộng nghiên cứu cho các dạng vết nứt phức tạp, kết hợp đo đạc thực nghiệm và ứng dụng trong kiểm tra công nghiệp trong các bước phát triển tiếp theo.

Call to action: Các nhà nghiên cứu và kỹ sư trong lĩnh vực cơ học vật liệu và chế tạo máy được khuyến khích áp dụng và phát triển phương pháp này để nâng cao hiệu quả kiểm tra và bảo trì kết cấu sử dụng vật liệu FGM.
