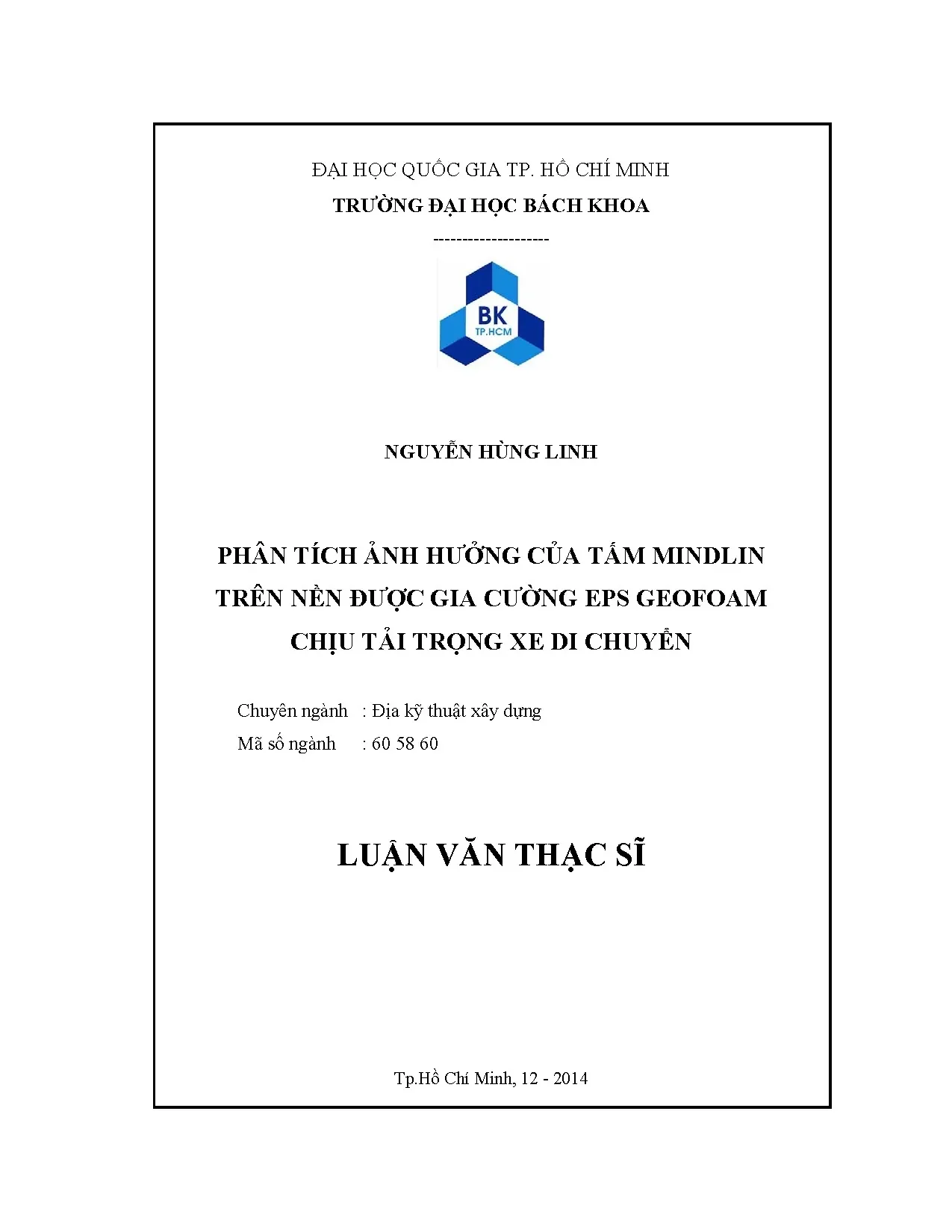

Luận văn thạc sĩ địa kỹ thuật xây dựng phân tích ảnh hưởng của tấm mindlin trên nền được gia cường eps geofoam chịu tải trọng xe di chuyển

Luận văn thạc sĩ địa kỹ thuật xây dựng phân tích ảnh hưởng của tấm Mindlin trên nền gia cường EPS Geofoam chịu tải trọng xe di chuyển.

• Tác giả: Nguyễn Hùng Linh
• Người hướng dẫn: PGS. Võ Phán
• Trường học: Đại học Bách Khoa, Đại học Quốc gia Thành phố Hồ Chí Minh
• Chuyên ngành: Địa kỹ thuật xây dựng
• Đề tài: Phân tích ảnh hưởng của tấm Mindlin trên nền được gia cường EPS Geofoam chịu tải trọng xe di chuyển
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÁC PHƯƠNG PHÁP XỬ LÝ NỀN ĐẤT YẾU
• 1.1. Khái niệm về đất yếu
• 1.2. Các giải pháp xử lý nền và ưu nhược điểm
• 1.3. Một số phương pháp xử lý nền đất yếu
• 1.3.1. Phương pháp xử lý nền đất yếu bằng trụ đất xi măng/vôi
• 1.3.2. Phương pháp cố kết bằng cách hút chân không
• 1.3.3. Phương pháp điện thấm
• 1.3.4. Phương pháp tăng cường bằng vật liệu địa kỹ thuật tổng hợp
• 1.3.5. Phương pháp xử lý nền đất yếu bằng đệm cát
• 1.3.6. Phương pháp xử lý nền bằng bệ phản áp
• 1.3.7. Phương pháp giảm trọng lượng nền đắp (nền đắp bằng vật liệu nhẹ)
• 1.4. Nhận xét chương
• 2. CHƯƠNG 2: TỔNG QUAN VỀ PHƯƠNG PHÁP GIA CƯỜNG ĐẤT NỀN BẰNG EPS GEOFOAM
• 2.1. Tổng quan về EPS Geofoam
• 2.2. Đặc tính kỹ thuật của EPS Geofoam
• 2.3. Tính ưu việt của Geofoam
• 2.4. Phạm vi ứng dụng của EPS Geofoam
• 2.5. Tổng quan nền đắp đường bộ bằng EPS Geofoam
• 2.6. Phương pháp thi công nền đắp cho đường bộ bằng EPS Geofoam
• 2.7. Tình hình nghiên cứu
• 2.7.1. Tình hình nghiên cứu trên thế giới
• 2.7.2. Tình hình nghiên cứu trong nước
• 2.8. Nhận xét chương
• 3. CHƯƠNG 3: CƠ SỞ LÝ THUYẾT PHÂN TÍCH TẤM MINDLIN CHỊU TẢI TRỌNG XE DI CHUYỂN TRÊN NỀN GIA CƯỜNG EPS GEOFOAM
• 3.1. Tổng quan về sự tương tác giữa kết cấu tấm và nền
• 3.2. Phân tích ảnh hưởng của nền đàn nhớt đối với nền có gia cường EPS Geofoam chịu tải trọng động
• 3.2.1. Module biến dạng của đất Es
• 3.2.2. Hệ số Poisson của đất νs
• 3.2.3. Khối lượng riêng của đất ρs
• 3.2.4. Hệ số độ cứng đàn hồi Ks của nền
• 3.2.5. Hệ số cản Cs
• 3.2.6. Module kháng cắt động Gs
• 3.2.7. Nền với nhiều lớp đất khác nhau
• 3.2.8. Xác định chiều sâu đất nền ảnh hưởng
• 3.3. Lý thuyết tấm Reissner Mindlin trên nền đàn nhớt
• 3.3.1. Phương trình dạng yếu của tấm Reissner Mindlin trên nền đàn nhớt
• 3.3.2. Thiết lập phương trình phần tử hữu hạn cho tấm Reissner Mindlin trên nền đàn nhớt
• 3.3.3. Thiết lập ma trận độ cứng của phần tử DSG3 cho tấm Reissner Mindlin trên nền đàn nhớt
• 3.4. Quy tải di động thành tải đặt tại các nút và phân tích động lực học
• 3.4.1. Quy tải trọng xe thành tải tập trung tại bốn bánh xe
• 3.4.2. Quy tải tập trung tại bánh xe thành tải tại các nút phần tử
• 3.5. Phương pháp tích phân Newmark
• 3.6. Thuật toán sử dụng trong luận văn
• 3.7. Lập trình và quy trình tính toán
• 3.8. Nhận xét chương
• 4. CHƯƠNG 4: PHÂN TÍCH VÀ ĐÁNH GIÁ ẢNH HƯỞNG CỦA TẤM MINDLIN TRÊN NỀN ĐƯỢC GIA CƯỜNG EPS GEOFOAM
• 4.1. Phân tích dao động tự do của tấm trên nền đàn hồi
• 4.2. Hồ sơ địa chất công trình
• 4.3. Kiểm chứng chương trình tính
• 4.4. Phân tích tấm chịu tác dụng của tải trọng tĩnh trên nền đàn hồi
• 4.5. Phân tích động lực học của tấm Mindlin trên nền đàn nhớt chịu tải trọng di chuyển
• 4.6. Phân tích và đánh giá ảnh hưởng của tấm Mindlin trên nền đàn nhớt không gia cường và có gia cường EPS Geofoam chịu tải trọng xe di chuyển với vận tốc v không đổi
• 4.7. Phân tích và đánh giá ảnh hưởng của tấm Mindlin trên nền đàn nhớt không gia cường và có gia cường EPS Geofoam chịu tải trọng xe di chuyển với vận tốc v không đổi và khi chiều dày của tấm thay đổi
• 4.8. Kết luận chương
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng quan về tấm Mindlin và nền gia cường EPS Geofoam

Tấm Mindlin là một mô hình kết cấu được sử dụng rộng rãi trong phân tích động lực học của các hệ thống chịu tải trọng động. Trong nghiên cứu này, tấm Mindlin được đặt trên nền gia cường EPS Geofoam, một vật liệu nhẹ có khả năng giảm tải trọng và cải thiện độ ổn định của nền đất. EPS Geofoam được chọn vì tính chất đàn hồi cao và khả năng chịu lực tốt, giúp giảm thiểu biến dạng và lún nền. Nghiên cứu tập trung vào việc phân tích ảnh hưởng của tấm Mindlin trên nền gia cường EPS Geofoam khi chịu tải trọng xe di chuyển, từ đó đánh giá hiệu quả của việc sử dụng vật liệu này trong xử lý nền đất yếu.

1.1. Đặc tính của tấm Mindlin

Tấm Mindlin được mô hình hóa dựa trên lý thuyết đàn hồi, cho phép phân tích ứng xử của kết cấu dưới tác động của tải trọng động. Mô hình này xem xét cả biến dạng uốn và biến dạng cắt, phù hợp để mô phỏng các hệ thống chịu tải trọng di chuyển như xe cộ. Phương trình chuyển động của tấm Mindlin được thiết lập dựa trên phương trình Lagrange, kết hợp với phương pháp tích phân Newmark để giải bài toán động lực học theo thời gian.

1.2. Ưu điểm của EPS Geofoam

EPS Geofoam là vật liệu nhẹ, có khối lượng riêng thấp và độ bền cao, giúp giảm tải trọng lên nền đất. Vật liệu này có khả năng chịu nén tốt, giảm thiểu biến dạng và lún nền, đặc biệt phù hợp cho các công trình xây dựng trên nền đất yếu. Ngoài ra, EPS Geofoam còn có tính cách nhiệt và cách âm, góp phần nâng cao hiệu quả sử dụng trong các công trình giao thông và đô thị.

II. Phân tích tải trọng xe di chuyển trên nền gia cường

Nghiên cứu tập trung vào việc phân tích ảnh hưởng của tải trọng xe di chuyển trên nền gia cường EPS Geofoam. Tải trọng xe được mô hình hóa dưới dạng tải trọng động, di chuyển với vận tốc không đổi trên bề mặt tấm Mindlin. Kết quả phân tích cho thấy, việc sử dụng EPS Geofoam giúp giảm đáng kể chuyển vị và ứng suất trên nền đất, đặc biệt khi xe di chuyển với vận tốc cao. Điều này chứng tỏ hiệu quả của EPS Geofoam trong việc cải thiện độ ổn định và khả năng chịu tải của nền đất.

2.1. Mô hình hóa tải trọng xe

Tải trọng xe được quy đổi thành các tải trọng tập trung tại các bánh xe, sau đó phân bố lên các nút của phần tử hữu hạn. Phương pháp này cho phép mô phỏng chính xác tác động của tải trọng động lên tấm Mindlin và nền gia cường EPS Geofoam. Kết quả phân tích cho thấy, chuyển vị của tấm giảm đáng kể khi nền được gia cường bằng EPS Geofoam, đặc biệt ở vị trí trung tâm của tấm.

2.2. Ảnh hưởng của vận tốc xe

Nghiên cứu cũng xem xét ảnh hưởng của vận tốc xe đến ứng xử của tấm Mindlin và nền gia cường EPS Geofoam. Kết quả cho thấy, khi vận tốc xe tăng, chuyển vị của tấm cũng tăng theo, nhưng mức độ tăng này được giảm thiểu đáng kể khi nền được gia cường bằng EPS Geofoam. Điều này khẳng định hiệu quả của vật liệu này trong việc giảm thiểu tác động của tải trọng động lên kết cấu nền.

III. Kết quả và ứng dụng thực tiễn

Kết quả nghiên cứu cho thấy, việc sử dụng EPS Geofoam trong gia cường nền đất mang lại hiệu quả cao trong việc giảm chuyển vị và ứng suất trên tấm Mindlin khi chịu tải trọng xe di chuyển. Điều này không chỉ cải thiện độ ổn định của nền đất mà còn giúp kéo dài tuổi thọ của công trình. Nghiên cứu cũng đề xuất các giải pháp thiết kế và thi công phù hợp để tối ưu hóa hiệu quả sử dụng EPS Geofoam trong các công trình giao thông và đô thị.

3.1. Ứng dụng trong xây dựng giao thông

EPS Geofoam có thể được sử dụng rộng rãi trong các công trình giao thông như đường cao tốc, cầu vượt, và các khu đô thị mới. Vật liệu này giúp giảm thiểu chi phí thi công và bảo trì, đồng thời nâng cao độ an toàn và ổn định của công trình. Nghiên cứu cũng đề xuất các tiêu chuẩn thiết kế và thi công để đảm bảo hiệu quả tối ưu khi sử dụng EPS Geofoam.

3.2. Triển vọng phát triển

Với những ưu điểm vượt trội, EPS Geofoam hứa hẹn sẽ trở thành vật liệu được ưa chuộng trong ngành xây dựng tại Việt Nam. Nghiên cứu này là cơ sở quan trọng để phát triển các tiêu chuẩn và quy trình thiết kế, thi công sử dụng EPS Geofoam, góp phần thúc đẩy ứng dụng công nghệ mới trong xây dựng và phát triển đô thị.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển hạ tầng giao thông tại các đô thị lớn như Thành phố Hồ Chí Minh và Hà Nội, việc xử lý nền đất yếu trở thành một thách thức lớn đối với ngành xây dựng. Tại Việt Nam, đất yếu chiếm phần lớn diện tích đồng bằng, với khả năng chịu lực thấp từ 5 đến 10 kN/m², module biến dạng nhỏ (E ≤ 500 kN/m²) và hệ số nén lún lớn, gây khó khăn trong thi công và đảm bảo độ bền công trình. Việc khai thác tài nguyên đất và cát ngày càng cạn kiệt, đặc biệt tại Đồng bằng sông Cửu Long, càng làm tăng nhu cầu tìm kiếm giải pháp gia cố nền đất hiệu quả, tiết kiệm và thân thiện môi trường.

Luận văn tập trung phân tích ảnh hưởng của tấm Mindlin đặt trên nền đất được gia cường bằng EPS Geofoam chịu tải trọng xe di chuyển với vận tốc không đổi. Mục tiêu nghiên cứu nhằm đánh giá ứng xử động lực học của kết cấu tấm Mindlin trên nền đất yếu có và không có gia cường EPS Geofoam, từ đó chứng minh hiệu quả của vật liệu nhẹ EPS Geofoam trong gia cố nền đất yếu. Phạm vi nghiên cứu tập trung vào mô phỏng số bằng phương pháp phần tử hữu hạn DSG3 và phương pháp tích phân Newmark, sử dụng ngôn ngữ lập trình Matlab để phân tích động lực học kết cấu trong khoảng thời gian nghiên cứu từ năm 2014 đến 2015 tại Việt Nam.

Nghiên cứu có ý nghĩa quan trọng trong việc cung cấp cơ sở khoa học cho việc ứng dụng EPS Geofoam trong xử lý nền đất yếu, góp phần giảm thiểu chi phí, thời gian thi công và tác động môi trường, đồng thời nâng cao độ bền và ổn định của công trình giao thông chịu tải trọng động.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết tấm Mindlin và lý thuyết tương tác động đất nền-kết cấu (Dynamic Soil-Structure Interaction - DSSI). Lý thuyết tấm Mindlin mô tả ứng xử biến dạng của tấm chịu tải trọng động, trong đó phần tử tam giác ba nút DSG3 (Discrete Shear Gap) được sử dụng để mô phỏng chính xác biến dạng cắt và uốn của tấm. Lý thuyết DSSI xem xét sự tương tác đồng thời giữa kết cấu tấm và nền đất đàn nhớt, bao gồm các tham số như hệ số độ cứng nền Ks, hệ số cản Cs, module biến dạng Es, hệ số Poisson νs và module kháng cắt Gs của đất nền.

Ba khái niệm chính được sử dụng gồm:

• Tấm Mindlin: mô hình kết cấu chịu tải trọng động với biến dạng uốn và cắt.
• EPS Geofoam: vật liệu nhẹ có trọng lượng riêng từ 0.3 đến 1 kN/m³, có khả năng giảm áp lực lên nền đất yếu.
• Tương tác động đất nền-kết cấu (DSSI): mô hình phân tích ảnh hưởng qua lại giữa kết cấu và nền đất dưới tác động tải trọng động.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các số liệu khảo sát địa chất công trình và thông số kỹ thuật của EPS Geofoam theo tiêu chuẩn ASTM D6817. Phương pháp nghiên cứu sử dụng mô phỏng số bằng phần tử hữu hạn DSG3 để phân tích ứng xử tấm Mindlin trên nền đất có và không có gia cường EPS Geofoam. Phương pháp tích phân Newmark được áp dụng để giải bài toán động lực học theo thời gian, đảm bảo tính chính xác trong mô phỏng dao động và chuyển vị của tấm.

Cỡ mẫu mô phỏng bao gồm các trường hợp với vận tốc xe di chuyển khác nhau, chiều dày tấm Mindlin biến đổi và các hệ số độ cứng Ks, cản Cs của nền thay đổi. Phương pháp chọn mẫu dựa trên các điều kiện thực tế của nền đất yếu tại Việt Nam và các thông số kỹ thuật của EPS Geofoam. Toàn bộ quá trình tính toán và phân tích được thực hiện trên phần mềm Matlab, với timeline nghiên cứu từ tháng 8 đến tháng 12 năm 2014.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của EPS Geofoam đến chuyển vị tấm Mindlin: Kết quả mô phỏng cho thấy khi sử dụng EPS Geofoam làm lớp gia cường, chuyển vị chính giữa tấm Mindlin giảm khoảng 30-40% so với nền không gia cường tại vị trí x = 10 m. Điều này chứng tỏ EPS Geofoam giúp tăng độ cứng tổng thể của hệ kết cấu nền-tấm.

2. Tác động của hệ số độ cứng Ks và hệ số cản Cs: Khi Ks tăng từ khoảng 1000 kN/m² lên 3000 kN/m², chuyển vị tấm giảm khoảng 25%. Tương tự, tăng Cs từ 500 kN/m² đến 1500 kN/m² cũng làm giảm chuyển vị tấm khoảng 20%, cho thấy vai trò quan trọng của các tham số nền trong việc kiểm soát biến dạng tấm.

3. Ảnh hưởng của vận tốc xe di chuyển: Vận tốc xe tăng từ 10 m/s lên 30 m/s làm tăng biên độ dao động của tấm Mindlin lên đến 15%, tuy nhiên sự gia cường bằng EPS Geofoam vẫn duy trì hiệu quả giảm chuyển vị đáng kể.

4. Ảnh hưởng của chiều dày tấm Mindlin: Khi chiều dày tấm tăng từ 0.2 m lên 0.5 m, chuyển vị giảm khoảng 35%, đồng thời sự khác biệt giữa nền có và không có EPS Geofoam cũng rõ rệt hơn, cho thấy chiều dày tấm là yếu tố then chốt trong thiết kế kết cấu chịu tải động.

Thảo luận kết quả

Các kết quả trên được minh họa qua biểu đồ chuyển vị theo vị trí và thời gian, cũng như bảng so sánh chuyển vị giữa các trường hợp mô phỏng. Nguyên nhân chính của sự giảm chuyển vị khi sử dụng EPS Geofoam là do trọng lượng nhẹ và module đàn hồi phù hợp của vật liệu này, giúp giảm áp lực truyền xuống đất nền yếu, đồng thời tăng cường độ cứng tổng thể của hệ thống.

So với các nghiên cứu quốc tế, kết quả phù hợp với các báo cáo về hiệu quả của EPS Geofoam trong giảm lún và biến dạng nền tại các công trình giao thông ở Mỹ và Nhật Bản. Sự khác biệt nhỏ có thể do điều kiện địa chất và phương pháp mô phỏng khác nhau. Ý nghĩa của nghiên cứu là cung cấp cơ sở khoa học cho việc ứng dụng EPS Geofoam tại Việt Nam, góp phần giảm chi phí và thời gian thi công, đồng thời nâng cao độ bền công trình.

Đề xuất và khuyến nghị

1. Áp dụng EPS Geofoam trong gia cố nền đất yếu cho các công trình giao thông đô thị: Khuyến nghị sử dụng EPS Geofoam làm lớp gia cường nền đường bộ tại các khu vực có đất yếu, nhằm giảm chuyển vị và lún nền, nâng cao tuổi thọ công trình. Thời gian thực hiện: 1-2 năm, chủ thể: các đơn vị thi công và quản lý dự án.

2. Xây dựng tiêu chuẩn thiết kế và thi công EPS Geofoam phù hợp với điều kiện Việt Nam: Cần phát triển bộ tiêu chuẩn kỹ thuật riêng, dựa trên kết quả nghiên cứu và thử nghiệm thực tế, đảm bảo an toàn và hiệu quả kinh tế. Thời gian: 2 năm, chủ thể: Bộ Xây dựng, Viện Khoa học công nghệ xây dựng.

3. Đào tạo và nâng cao năng lực chuyên môn cho kỹ sư và công nhân thi công: Tổ chức các khóa đào tạo về công nghệ EPS Geofoam, phương pháp mô phỏng phần tử hữu hạn và phân tích động lực học kết cấu. Thời gian: liên tục, chủ thể: các trường đại học, trung tâm đào tạo nghề.

4. Thực hiện các dự án thí điểm ứng dụng EPS Geofoam tại các công trình giao thông trọng điểm: Triển khai thí điểm để đánh giá hiệu quả thực tế, từ đó nhân rộng ứng dụng. Thời gian: 1-3 năm, chủ thể: các chủ đầu tư, đơn vị tư vấn thiết kế.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và nhà thiết kế công trình giao thông: Nghiên cứu cung cấp cơ sở khoa học và phương pháp phân tích ứng xử động lực học của nền đất gia cường EPS Geofoam, giúp thiết kế nền đường bền vững và tiết kiệm chi phí.

2. Các nhà quản lý dự án và chủ đầu tư: Hiểu rõ lợi ích kinh tế và kỹ thuật khi áp dụng EPS Geofoam, từ đó đưa ra quyết định đầu tư hợp lý, giảm thiểu rủi ro và tăng hiệu quả dự án.

3. Giảng viên và sinh viên ngành Địa kỹ thuật xây dựng: Tài liệu tham khảo quý giá về lý thuyết tấm Mindlin, phương pháp phần tử hữu hạn DSG3 và ứng dụng thực tiễn của vật liệu EPS Geofoam trong gia cố nền đất yếu.

4. Các nhà nghiên cứu và chuyên gia vật liệu xây dựng: Cung cấp dữ liệu thực nghiệm và mô phỏng về đặc tính kỹ thuật và ứng dụng của EPS Geofoam, mở rộng hướng nghiên cứu về vật liệu nhẹ trong xây dựng.

Câu hỏi thường gặp

1. EPS Geofoam là gì và có ưu điểm gì so với vật liệu truyền thống?
   EPS Geofoam là vật liệu nhẹ làm từ bọt nhựa polystyrene, có trọng lượng chỉ khoảng 1-2% so với đất. Ưu điểm gồm giảm trọng lượng nền đắp, tăng khả năng chịu tải, thi công nhanh, thân thiện môi trường và giảm chi phí so với vật liệu truyền thống như cát hay đất đắp.

2. Phương pháp phân tích tấm Mindlin trên nền gia cường EPS Geofoam được thực hiện như thế nào?
   Sử dụng phần tử hữu hạn tam giác ba nút DSG3 để mô phỏng biến dạng tấm Mindlin, kết hợp phương pháp tích phân Newmark giải bài toán động lực học theo thời gian. Phương pháp này cho phép phân tích chính xác ứng xử động của kết cấu dưới tải trọng xe di chuyển.

3. EPS Geofoam có thể ứng dụng trong những công trình nào?
   EPS Geofoam được sử dụng rộng rãi trong nền đắp đường bộ, đường ray xe lửa, sân bay, ổn định mái dốc, bảo vệ công trình ngầm như ống dẫn dầu, giảm áp lực lên tường chắn và các công trình giao thông khác.

4. Tại sao cần gia cường nền đất yếu bằng EPS Geofoam?
   Gia cường bằng EPS Geofoam giúp giảm áp lực trọng lượng lên nền đất yếu, giảm độ lún và biến dạng không đều, tăng độ cứng và ổn định của nền, từ đó nâng cao tuổi thọ và an toàn công trình, đồng thời tiết kiệm tài nguyên đất và cát.

5. Phương pháp nghiên cứu trong luận văn có thể áp dụng cho các loại đất yếu khác nhau không?
   Phương pháp mô phỏng phần tử hữu hạn và phân tích động lực học có thể áp dụng cho nhiều loại đất yếu với các tham số kỹ thuật khác nhau. Tuy nhiên, cần hiệu chỉnh hệ số độ cứng Ks, cản Cs và các đặc tính đất phù hợp với từng loại đất cụ thể để đảm bảo kết quả chính xác.

Kết luận

• Luận văn đã phân tích thành công ảnh hưởng của tấm Mindlin trên nền đất yếu được gia cường bằng EPS Geofoam chịu tải trọng xe di chuyển, chứng minh hiệu quả giảm chuyển vị và tăng độ cứng của hệ kết cấu.
• Phương pháp phần tử hữu hạn DSG3 kết hợp tích phân Newmark và lập trình Matlab là công cụ hiệu quả trong mô phỏng động lực học kết cấu nền đất.
• EPS Geofoam là vật liệu nhẹ có nhiều ưu điểm kỹ thuật và kinh tế, phù hợp ứng dụng trong gia cố nền đất yếu tại Việt Nam.
• Kết quả nghiên cứu cung cấp cơ sở khoa học cho việc xây dựng tiêu chuẩn thiết kế và thi công EPS Geofoam trong ngành xây dựng giao thông.
• Các bước tiếp theo bao gồm triển khai thí điểm ứng dụng EPS Geofoam, phát triển tiêu chuẩn kỹ thuật và đào tạo nguồn nhân lực chuyên môn cao.

Hành động đề xuất: Các đơn vị quản lý và thi công cần nghiên cứu áp dụng EPS Geofoam trong các dự án thực tế để nâng cao hiệu quả công trình và tiết kiệm nguồn lực quốc gia.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ CÁC PHƯƠNG PHÁP XỬ LÝ NỀN ĐẤT YẾU 1. Khái niệm về đất yếu Đất yếu là những đất có khả năng chịu lực thấp (5 – 10 kN/m2), hầu như hoàn toàn bão hòa nước, có hệ số rỗng lớn (thường e >1), hệ số nén lún lớn (a tới phần mười hoặc vài ba đơn vị), module tổng biến dạng bé (E  500 kN/m2), trị số sức chống cắt không đáng kể. Đất yếu có thể là đất sét yếu, đất cát yếu, bùn, than bùn, đất hữu cơ, đất thải,…Đất yếu được tạo thành ở lục địa (tàn tích, sườn tích, lũ tích, lở tích, do gió, do lầy, do con người), ở vùng vịnh (cửa song, tam giác châu, vịnh biển) hoặc ở biển (khu vực nước nông, sâu không quá 200 mét, thềm lục địa sâu từ 200 – 3000 mét, biển sâu trên 3000 mét). Chiều dày lớp đất yếu có thể từ vài mét cho đến 35 – 40 mét Ở Việt Nam, đất yếu phân bố chủ yếu ở vùng đồng bằng.

Các công trình dân dụng, công nghiệp, giao thông, thủy lợi gặp nhiều khó khăn khi xây dựng trên các vùng đất yếu. Vì vậy, khi xây dựng trên các vùng đất này phải có các biện pháp xử lý nền thích đáng để đảm bảo chất lượng công trình [1] 1. Các giải pháp xử lý nền và ưu nhược điểm Việc lực chọn các kỹ thuật xây dựng nền đắp trên đất yếu phụ thuộc vào: - Thời gian yêu cầu thi công cho các công trình - Biên độ các biến dạng cho phép khi đưa vào sử dụng - Những bó buộc về môi trường của dự án (phạm vi chiếm đất, sự nhạy cảm với chấn động, bảo vệ mực nước ngầm,…) - Những bó buộc về ngân sách 5 Các phương pháp xây dựng nền đắp trên đất yếu có thể được chia thành hai nhóm sau [2]:  Nhóm 1: Bố trí xây dựng cùng nền đắp - Xây dựng theo giai đoạn - Bệ phản áp - Gia tải tạm thời - Tăng cường bằng vật liệu địa kỹ thuật - Nền đắp bằng vật liệu nhẹ  Nhóm 2: Cải thiện đất dưới nền đắp - Thay đất xấu - Đường thấm thẳng đứng - Cố kết bằng hút chân không - Cột ba lát - Cột đất gia cố vôi hoặc xi măng - Cột vữa – xi măng đất - Nền đắp trên móng cứng - Điện thấm Các ưu điểm, nhược điểm và tính khả thi của các phương pháp trên được cho dưới sau đây Bảng 1. 1 Ưu điểm và nhược điểm của các phương pháp khác nhau Giá Thời Tính khả thi Phương pháp xây dựng Tính kỹ thuật thành gian (dự báo) Tác dụng với nền đắp Xây dựng theo giai đoạn + +++ + + Bệ phản áp ++ ++ + +++ Gia tải tạm thời + +++ + ++ Tăng cường bằng vật liệu ++ + ++ ++ địa kỹ thuật Nền đắp bằng vật liệu nhẹ ++ + ++ +++ 6 Tác dụng đối với đất nền Thay đất xấu +++ + + +++ Đường thấm thẳng đứng ++ ++ ++ ++ Cố kết bằng hút chân không +++ ++ +++ ++ Cột ba lát +++ ++ +++ ++ Cột đất gia cố vôi hoặc xi măng +++ ++ +++ ++ Cột vữa – xi măng đất +++ ++ +++ ++ Nền đắp trên móng cứng +++ ++ ++ +++ Điện thấm +++ +++ +++ ++ Chú thích: + Kém; ++ Trung bình; +++ Tốt 1.

Một số phương pháp xử lý nền đất yếu 1. Phương pháp xử lý nền đất yếu bằng trụ đất xi măng/vôi [3] 1. Khái niệm chung Việc nghiên cứu ứng dụng trụ đất xi măng/ vôi nhằm nâng cao tính ổn định của nền đất yếu đã được nghiên cứu từ khá lâu ở các nước như Trung quốc, Thụy Điển, Nhật và Việt Nam,…Tuy nhiên, việc gia cố đất bằng vôi hóa sử dụng chủ yếu cho nền đường và đất trên mặt. Viện Địa Kỹ Thuật Thụy Điển đã áp dụng rộng rãi trụ vôi cho móng và công tác đất trong nền đất yếu.

Cuối những năm 1970 – 1982 Nhật đã dùng phương pháp hiện đại trộn vôi hay xi măng ngay trong đất. Phương pháp này được phát triên bắt đầu từ nhu cầu cải tạo đấy yếu cho các công trình cảng. Ngày nay, phương pháp này dùng cả cho móng các công trình trên mặt đất, nền đường, kho bãi, móng đê,…Ngày nay, với các thiết bị hiện đại đất có thể được cải tạo tới độ sâu 40 mét khi dùng phương pháp gia cường bằng trụ (cọc), và khoảng 5 mét khi cải tạo khối. 1 Mô hình xử lý nền bằng cọc đất xi măng.

Mục đích của phương pháp cải tạo sâu Phương pháp gia cường sâu các loại đất yếu nhằm các mục đích dưới đây  Tăng độ bền của đất cần cải tạo nhằm: - Tăng độ ổn định của khối đất đắp - Tăng khả năng chịu tải - Giảm hoạt tải tác dụng lên tường chắn - Ngăn chặn hiện tượng hóa lỏng đất nền  Cải tạo tính biến dạng của đất yếu để giảm độ lún của nền nhằm: - Giảm thời gian lún - Giảm chuyển vị ngang  Tăng độ cứng động của đất yếu nhằm: - Giảm chấn động sang công trình xung quang - Cải thiện khả năng làm việc dưới tải trọng động của công trình  Cải tạo các loại đất nhiễm bẩn nhằm: - Tạo ra một hang rào bảo vệ môi trường 8 - Tăng khả năng ổn định của đất nhiễm bẩn - Tạo ra một bức tường ngăn nước ngầm 1. Ứng dụng Phương pháp trụ đất xi măng/vôi có thể được áp dụng cho các loại đất yếu như đất sét, đất nhiễm thạch cao và bùn. Tuy nhiên, tính chất địa kỹ thuật và tính chất hóa học của đất có ảnh hưởng lớn đến hiệu quả của công tác gia cường, do vậy cần lựa chọn các chất kết dính sao cho phù hợp với từng loại đất. Phương pháp thi công Trụ đất xi măng/ vôi được thi công bằng cách trộn cơ học vôi hay xi măng với đất sét yếu ngay tại chổ.

Sự tăng độ bền, giảm tính biến dạng của đất yếu là kết quả của quá trình phản ứng trao đổi ion giữa đất với vôi hay xi măng. Có hai phương pháp thi công được chia thành hai loại là: phương pháp phun trộn khô và phương pháp phun trộn ướt  Phương pháp phun trộn khô (DJMM – Dry Jet Mixing Method) Trong phương pháp này, bột xi măng hay bột vôi sống được phụt sâu vào trong đất thông qua ống khí nén, sau đó các loại bột này được trôn một cách cơ học nhờ thiết bị cánh quay. Trong phương pháp này không cho thêm nước vào trong đất do đó hiệu quả cải tạo đất sẽ cao hơn phương pháp phun vữa. Khi dùng vôi sống.

quá trình hydrat hóa (thủy phân) sẽ tạo ra một lượng nhiệt làm khô đất xung quanh và công tác cải tạo sẽ hiệu quả hơn  Phương pháp phun trộn ướt (WJMM – Wet Jet Mixing Method) Phương pháp phun trộn ướt hay phương pháp phun trộn vữa. Vữa xi măng/vôi được phun vào đất sét nhờ áp lực bằng 20 kPa từ một vòi phun xoay. Phương pháp này thi công gọn nhẹ hơn phương pháp trộn khô. Tuy nhiên, phương pháp này thường cho cọc có tiết diện không đều vì sức chống cắt của đất thay đổi theo độ sâu trong khi áp lực phun không thay đổi 9 1.

Phương pháp cố kết bằng cách hút chân không [2] 1. Nguyên lý và tác dụng Đặt một màng mỏng kín trên mặt đất và bơm hút chân không. Các bơm này được nối với mạng lưới thoát nước ngang và một mạng lưới đường thấm thẳng đứng. Áp lực nước lỗ rỗng giảm dần và ứng suất có hiệu trong đất tăng bằng ứng suất tổng.

Việc tạo chân không này tối đa tương đương 4 mét đất đắp lại giảm được thời gian cố kết và không sợ mất ổn định dưới tác dụng của tải trọng Hình 1. 2 Sơ đồ cố kết bằng hút chân không 1. Phạm vi ứng dụng Xử lý cục bộ trong các khu vực đất rất mềm và không được đắp cao. Có thể kết hợp với việc đắp đất thông thường 1.

Thi công Cần phải thi công các mạng lưới đường thấm thẳng đứng và một lớp thoát nước nằm ngang nối liền với hệ thống bơm. Đặt một màng mỏng kín trên mặt đất và bơm hút chân không, tạo nên một vùng áp thấp trên mặt. Không sợ mất ổn định chỉ khi hút chân không, có thể phối hợp với việc đắp nền. Phương pháp điện thấm [2] 1.

Nguyên lý và tác dụng Phương pháp cố kết chân không (gia tải trước) là một trong các phương pháp phổ biến để cải tạo đất yếu được sử dụng rộng rãi ở các nước trên thế giới.Một mạng các điện cực âm và điện cực dương (các ống rỗng) được bố trí theo một mạng lưới đều đặn trong khối đất cần xử lý. Tác dụng một số hiệu điện thế giữa các cực dương và các cực âm sẽ sinh ra một dòng chảy về các điện cực âm và nước sẽ thoát đi từ đây (Hình 1. Việc thoát nước này sẽ làm giảm độ ẩm trung bình trong đất gây lún và tăng cường độ kháng cắt của đất Hình 1. 3 Nguyên lý của phương pháp điện thấm 1.

Phạm vi ứng dụng Phương pháp này đã được sử dụng trên một vài công trường để ổn định nền móng hoặc các nền đường vào cầu khó khăn không thể xừ lý bằng các phương pháp thông dụng khác 1. Phương pháp tăng cường bằng vật liệu địa kỹ thuật tổng hợp [5] 1. Khái niệm chung Vải địa kỹ thuật (Geofextile) là những tấm hoặc dãi băng dài được cuộn lại thành cuộn. Đây là loại vật liệu có khả năng thấm nước.

Vải địa kỹ thuật được làm từ Polymer tổng hợp hoặc các sản phẩm có liên quan của polymer nhờ các quá trình công nghệ sản xuất khác nhau. Cho đến nay có hai loại chính: Vải địa kỹ thuật không dệt (non wowen Geofextile) và vải địa kỹ thuật dệt (wowen Geofextile). 11 Việc đặt một hoặc nhiều lớp thảm bằng vải địa kỹ thuật hoặc lưới địa kỹ thuật ở đáy của nền đắp sẽ làm tăng cường độ chịu kéo và cải thiện độ ổn định của nền đường chống lại sự trượt tròn. Như vậy có thể tăng chiều cao của nền đắp đất của từng giai đoạn không phụ thuộc vào sự lún trồi của đất.

Vải địa kỹ thuật còn có tác dụng làm cho độ lún dưới nền đắp được đồng đều hơn Những năm 90, vải địa kỹ thuật được sử dụng rộng rãi trong các công trình xây dựng ở rất nhiều quốc gia trên thế giới như:Mỹ, Nhật, Pháp, Thái Lan, Indonexia, Malaysia,… Ở Việt Nam, vải địa kỹ thuật được sử dụng lần đầu tiên vào tháng 6, 1996 trong dự án nâng cấp Quốc lộ 5 từ Hà Nội đi Hải Phòng dài 106 km. 4 Dùng vải địa kỹ thuật để tăng cường độ ổn định của đất nền 1.
