Tổng quan nghiên cứu

Trong kỹ thuật xây dựng công trình hiện đại, giải pháp móng cọc đóng và ép giữ vai trò then chốt tại các vùng địa chất phức tạp có tầng đất yếu dày từ 20 đến 40 mét như khu vực đồng bằng sông Cửu Long và Thành phố Hồ Chí Minh. Việc dự báo sức chịu tải của cọc đơn dựa trên thí nghiệm xuyên tĩnh hiện trường ngày càng trở nên phổ biến nhờ tính liên tục và độ tin cậy cao. Tuy nhiên, một vấn đề kỹ thuật lớn phát sinh trong thực tế là sự khác biệt rất lớn về mặt hình học giữa thiết bị đo và kết cấu cọc thật: diện tích mũi xuyên tiêu chuẩn chỉ đạt 10 centimet vuông với đường kính khoảng 35,7 milimét, trong khi cọc công trình thực tế có đường kính hoặc cạnh vuông dao động phổ biến từ 400 milimét đến 800 milimét.

Sự chênh lệch quy mô kích thước lên tới hơn 10 đến 22 lần này tạo ra hiệu ứng kích thước rõ rệt đối với sự xáo trộn, nén chặt đất nền và tiêu tán áp lực nước lỗ rỗng. Khi hạ cọc vào nền đất, thể tích đất bị chiếm chỗ tạo nên vùng lèn ép xung quanh thân cọc rộng từ 1,5 đến 2,0 lần đường kính cọc và vùng biến dạng dưới mũi cọc mở rộng từ 5 đến 8 lần đường kính cọc. Mục tiêu trọng tâm của nghiên cứu là phân tích, định lượng hiệu ứng kích thước tác động đến sức kháng ma sát bên và sức kháng mũi đơn vị của cọc, từ đó so sánh kết quả tính toán từ thí nghiệm xuyên tĩnh với kết quả thử tải động biến dạng lớn kết hợp thử tải tĩnh tại hai dự án trọng điểm gồm Khu cảng Hiệp Phước và Cụm Khí - Điện - Đạm Cà Mau. Nghiên cứu mang lại ý nghĩa kinh tế - kỹ thuật quan trọng khi giúp giảm thiểu sai số dự báo sức chịu tải từ mức 20% đến 30% xuống dưới 10%, đồng thời tối ưu hóa từ 15% đến 25% chi phí thi công nền móng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự kết hợp chặt chẽ giữa lý thuyết cơ học đất hiện đại và lý thuyết truyền sóng ứng suất trong thanh đàn hồi một chiều. Ba mô hình tính toán khả năng chịu tải cọc từ kết quả thí nghiệm xuyên tĩnh được áp dụng đối chiếu bao gồm:

  • Phương pháp Nottingham và Schmertmann (năm 1975 và 1978): Xác định sức kháng mũi thông qua việc lấy trung bình giá trị sức kháng côn trong phạm vi từ 0,7 đến 4,0 lần đường kính dưới mũi và 8 lần đường kính trên mũi cọc, đồng thời tính toán ma sát bên có xét đến tỷ số độ mảnh giữa chiều dài và đường kính cọc.
  • Phương pháp De Ruiter và Beringen (năm 1979): Phân biệt rõ cơ chế ứng xử trong tầng đất dính dựa trên sức kháng cắt không thoát nước và tầng đất rời dựa trên sức kháng mũi giới hạn 15 Megapascal cùng giới hạn ma sát bên 120 Kilopascal.
  • Phương pháp Eslami và Fellenius (năm 1997): Đánh giá khả năng chịu tải dựa trên sức kháng mũi hiệu chỉnh đã khử ảnh hưởng của áp lực nước lỗ rỗng thặng dư với hệ số diện tích mũi cone dao động từ 0,6 đến 0,9.

Bên cạnh đó, khung lý thuyết bao hàm các khái niệm cốt lõi: sức kháng mũi đơn vị, ma sát thành bên đơn vị, tỷ số kháng ma sát, sự phân tán áp lực nước lỗ rỗng thặng dư, và nguyên lý truyền sóng ứng suất phân tích qua mô hình tương tác đất - cọc của Smith và thuật toán phần mềm CAPWAP.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp chọn mẫu có chủ đích với tập dữ liệu thực nghiệm toàn diện thu thập tại hai công trình quy mô lớn trong giai đoạn 6 tháng nghiên cứu. Cỡ mẫu nghiên cứu bao gồm 10 vị trí thí nghiệm xuyên tĩnh đo áp lực nước lỗ rỗng với tốc độ xuyên chuẩn 2 xentimét/giây, kết hợp cùng chuỗi 12 cọc thí nghiệm thử tải động biến dạng lớn và thử tải tĩnh nén dọc trục đối chứng. Các loại cọc được đưa vào phân tích thực nghiệm gồm cọc ống bê tông ly tâm dự ứng lực đường kính 400 milimét, cọc ống đường kính 800 milimét và cọc bê tông cốt thép tiết diện vuông 500x500 milimét.

Lý do lựa chọn phương pháp phân tích tín hiệu sóng kết hợp CAPWAP xuất phát từ khả năng bóc tách độc lập, chính xác giá trị sức kháng mũi và thành phần phân bố ma sát thành bên dọc theo chiều dài cọc tại từng thời điểm thi công và sau thời gian nghỉ. Các dữ liệu đo gia tốc và lực va đập tại đầu cọc được chuyển đổi thành các đường sóng phản xạ, sau đó thực hiện quá trình tối ưu hóa lặp để khớp tín hiệu tính toán với tín hiệu thực đo hiện trường, thiết lập ma trận tương quan tin cậy giữa thông số đo xuyên tĩnh và sức chịu tải thực tế của cọc.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phân tích đối sánh giữa dữ liệu thí nghiệm xuyên tĩnh và kết quả thử tải động hiện trường đã chỉ ra bốn phát hiện kỹ thuật mang tính quy luật rõ rệt:

Thứ nhất, tồn tại sự suy giảm đáng kể của sức kháng mũi đơn vị khi kích thước cọc gia tăng. Do vùng ảnh hưởng nén phá hoại dưới mũi cọc mở rộng từ 5 đến 8 lần đường kính, tỷ số giữa sức kháng mũi thực tế đo từ thử tải động và sức kháng mũi cone đã hiệu chỉnh chỉ đạt từ 0,45 đến 0,65 trong lớp đất cát pha bụi và từ 0,70 đến 0,85 trong tầng đất dính dẻo cứng.

Thứ hai, ma sát bên đơn vị thực tế của cọc lớn hơn đáng kể so với giá trị đo được từ ống ma sát của thiết bị xuyên. Đối với cọc đường kính 800 milimét và cọc vuông 500x500 milimét, thể tích choán chỗ lớn làm tăng mạnh ứng suất ngang hiệu quả tác dụng lên thân cọc, khiến sức kháng ma sát thành bên thực tế cao hơn từ 15% đến 35% so với cọc đường kính 400 milimét tại cùng một độ sâu địa tầng.

Thứ ba, sự hình thành và tiêu tán áp lực nước lỗ rỗng thặng dư tạo ra hiệu ứng tăng sức chịu tải theo thời gian nghỉ của cọc. Ngay sau khi hạ cọc vào tầng sét bão hòa nước, áp lực nước lỗ rỗng thặng dư tăng vọt gấp 1 đến 2 lần ứng suất hữu hiệu tại thân cọc và gấp 3 đến 4 lần tại mũi cọc. Sau chu kỳ nghỉ kéo dài từ 14 đến 28 ngày, quá trình cố kết làm đất bó chặt vào thân cọc, giúp sức chịu tải tổng cộng của cọc tăng trưởng vượt bậc từ 40% đến hơn 120% so với thời điểm vừa thi công xong.

Thứ tư, phương pháp Eslami và Fellenius thể hiện độ tương thích cao nhất với dữ liệu thử tải thực tế tại khu vực đất yếu phía Nam, với sai số trung bình dưới 12%, trong khi phương pháp Nottingham và Schmertmann có xu hướng đánh giá thấp ma sát thành bên khoảng 18% đến 25% đối với các cọc có đường kính lớn hơn 500 milimét.

Thảo luận kết quả

Khi xem xét tương quan phân bố ma sát thành bên dọc theo chiều sâu địa tầng, dữ liệu nghiên cứu có thể được trực quan hóa tối ưu thông qua các biểu đồ phân bố ma sát hông đơn vị song song giữa kết quả xuyên tĩnh và kết quả phân tích sóng CAPWAP. Đồ thị cho thấy rõ xu hướng đường ma sát thực tế luôn dịch chuyển về phía giá trị cao hơn khi đường kính cọc tăng từ 400 milimét lên 800 milimét.

Cơ chế cơ học của hiện tượng này được giải thích bởi sự thay đổi trạng thái ứng suất ngang trong đất. Khi mũi cọc kích thước lớn tiến sâu vào lòng đất, khối đất xung quanh bị đẩy dạt ra ngoài theo phương bán kính trong phạm vi lên tới 30 lần bán kính cọc đối với áp lực nước và 1,5 đến 2,0 lần đường kính đối với vùng xáo trộn cơ học. Khi nước lỗ rỗng thoát đi dọc theo khe tiếp xúc thân cọc, đất sét xung quanh phục hồi cấu trúc và co cụm nén chặt trực tiếp lên bề mặt bê tông.

Ngược lại, bảng tổng hợp tỷ số sức kháng mũi theo tỷ lệ chiều sâu ngập cọc trên đường kính cọc chứng minh rằng việc áp dụng trực tiếp giá trị sức kháng mũi cone 10 centimet vuông cho các cọc đường kính lớn mà không sử dụng hệ số giảm trừ hình học sẽ dẫn đến việc đánh giá quá mức sức kháng mũi tới hạn, gây mất an toàn cục bộ cho phần mũi móng công trình.

Đề xuất và khuyến nghị

Dựa trên các kết quả phân tích định lượng về hiệu ứng kích thước, nghiên cứu đề xuất bốn giải pháp kỹ thuật ứng dụng mang tính thực tiễn cao:

  1. Thiết lập hệ số hiệu chỉnh hình học bắt buộc trong tiêu chuẩn tính toán thiết kế: Các đơn vị tư vấn thiết kế kết cấu nền móng cần áp dụng hệ số suy giảm sức kháng mũi từ 0,50 đến 0,75 và hệ số gia tăng ma sát hông từ 1,15 đến 1,30 khi tính toán sức chịu tải cọc có đường kính từ 500 milimét trở lên từ dữ liệu xuyên tĩnh, hướng tới mục tiêu kiểm soát sai số tính toán dưới 8% ngay trong giai đoạn lập dự án.

  2. Chuẩn hóa quy trình kiểm tra thử tải động biến dạng lớn kết hợp thời gian nghỉ: Chủ đầu tư và nhà thầu thi công cần thực hiện thử tải động trên tối thiểu 1% đến 2% tổng số cọc công trình tại hai mốc thời gian gồm thời điểm vừa đóng xong và sau thời gian nghỉ tiêu tán nước từ 14 đến 21 ngày, nhằm kiểm soát chính xác sự hồi phục độ bền kháng cắt của đất nền.

  3. Chuyển đổi công nghệ khảo sát hiện trường sang thiết bị xuyên tĩnh điện tử có đo áp lực nước: Các đơn vị khảo sát địa chất công trình cần hoàn tất việc thay thế thiết bị xuyên cơ khí bằng đầu đo điện tử tích hợp vòng đá thấm đo áp lực nước lỗ rỗng với chu kỳ ghi nhận số liệu tự động 2 xentimét một lần trong lộ trình 12 tháng, đảm bảo dữ liệu đầu vào chuẩn hóa cho tính toán.

  4. Xây dựng ngân hàng dữ liệu số hóa tương quan địa kỹ thuật vùng: Các cơ quan quản lý chuyên ngành và viện nghiên cứu địa kỹ thuật cần triển khai số hóa, tổng hợp cơ sở dữ liệu tương quan giữa thí nghiệm xuyên tĩnh và kết quả thử tải cọc thực tế cho các vùng kinh tế trọng điểm trong vòng 24 tháng, giúp tiết kiệm từ 10% đến 15% chi phí khảo sát và thử nghiệm móng cọc cho các dự án hạ tầng tiếp theo.

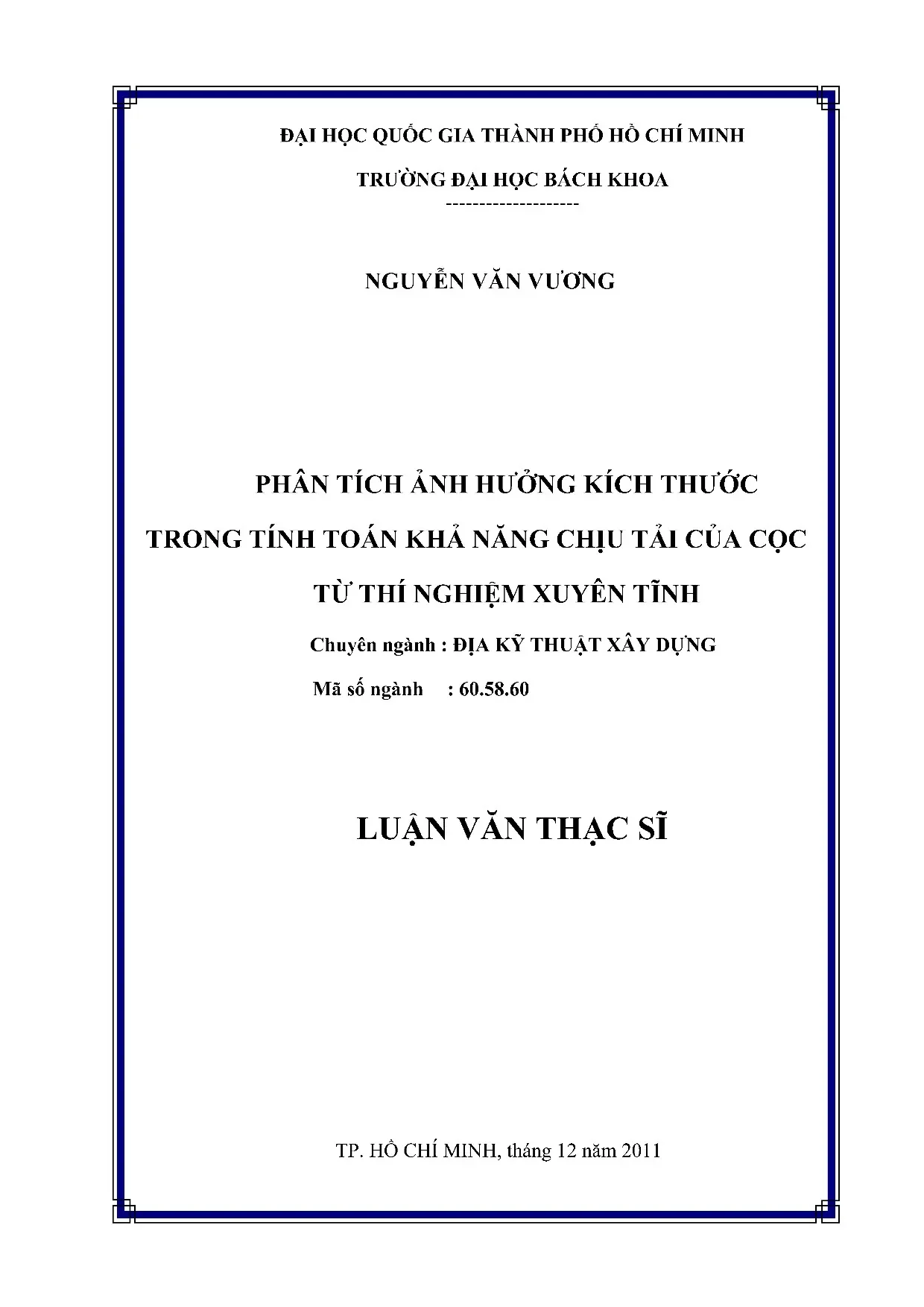

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn đem lại giá trị tham khảo chuyên sâu cho 4 nhóm đối tượng chính:

  • Kỹ sư thiết kế địa kỹ thuật và công trình xây dựng: Nắm bắt phương pháp luận và các công thức hiệu chỉnh hiệu ứng kích thước chính xác, giúp tối ưu hóa chiều dài cọc, đường kính cọc và nâng cao độ an toàn cho các công trình móng cọc dân dụng lẫn công nghiệp.
  • Đơn vị khảo sát địa chất và thí nghiệm công trình: Hiểu rõ nguyên lý vận hành của thiết bị xuyên tĩnh điện tử, cách thức hiệu chỉnh thông số áp lực nước lỗ rỗng và phương pháp phân tích truyền sóng ứng suất bằng phần mềm chuyên dụng để nâng cao chất lượng báo cáo khảo sát.
  • Ban quản lý dự án và chủ đầu tư hạ tầng giao thông, cảng biển: Có cơ sở khoa học vững chắc để thẩm tra dự toán, tối ưu hóa giải pháp kết cấu móng cọc trong các tầng đất yếu phức tạp, giúp cắt giảm từ 10% đến 20% chi phí xây dựng nền móng mà vẫn đảm bảo an toàn tuyệt đối.
  • Giảng viên, học viên cao học và nghiên cứu sinh chuyên ngành Địa kỹ thuật xây dựng: Sử dụng làm tài liệu học thuật giá trị về cơ học đất nâng cao, các phương pháp dự báo sức chịu tải hiện đại và kỹ thuật phân tích số liệu thực nghiệm hiện trường.

Câu hỏi thường gặp

Hiệu ứng kích thước trong tính toán cọc từ thí nghiệm xuyên tĩnh là gì? Hiệu ứng kích thước là sự sai lệch về sức kháng đơn vị giữa đầu mũi xuyên tiêu chuẩn có tiết diện 10 centimet vuông và cọc thực tế có đường kính lớn từ 400 đến 800 milimét. Sự chênh lệch kích thước làm thay đổi vùng đất bị nén chặt từ 1,5 đến 2,0 lần đường kính quanh thân cọc và 5 đến 8 lần đường kính dưới mũi cọc, khiến ma sát hông tăng lên trong khi sức kháng mũi đơn vị có xu hướng giảm đi.

Tại sao không thể lấy trực tiếp 100% sức kháng mũi cone để tính cho mũi cọc thực tế? Mũi cọc thực tế có kích thước lớn hơn mũi xuyên hàng chục lần, tạo ra vùng phá hoại trượt sâu hơn và kích hoạt hiện tượng vỡ nát cục bộ các hạt đất ở mức ứng suất cao. Do đó, tỷ số giữa sức kháng mũi cọc thực tế và sức kháng mũi xuyên chỉ đạt khoảng 0,45 đến 0,65 trong đất cát pha và 0,70 đến 0,85 trong đất dính, đòi hỏi phải dùng hệ số chiết giảm hình học.

Áp lực nước lỗ rỗng thặng dư ảnh hưởng thế nào đến sức chịu tải của cọc sau khi đóng? Trong quá trình đóng cọc vào đất dính bão hòa nước, áp lực nước lỗ rỗng thặng dư tăng cao gấp 1 đến 2 lần ứng suất hữu hiệu làm suy giảm sức kháng cắt tạm thời. Khi áp lực này tiêu tán hoàn toàn sau 14 đến 28 ngày, đất xung quanh được cố kết chặt lại, giúp sức kháng ma sát và sức chịu tải tổng cộng của cọc tăng từ 40% đến hơn 120%.

Phương pháp giải tích nào từ kết quả xuyên tĩnh cho độ chính xác cao nhất? Phương pháp Eslami và Fellenius đạt độ chính xác cao nhất với độ lệch dưới 12% so với thực tế thử tải động tại vùng đất yếu phía Nam. Phương pháp này sử dụng sức kháng mũi hiệu chỉnh đã loại trừ áp lực nước lỗ rỗng và phân chia đất thành 5 nhóm đặc trưng với hệ số ma sát biến thiên từ 0,004 đến 0,08.

Thí nghiệm thử tải động biến dạng lớn PDA có ưu điểm gì so với thử tĩnh truyền thống? Thử tải động kết hợp mô hình phân tích sóng CAPWAP cho phép tách biệt rõ ràng tỷ lệ ma sát thành bên và sức kháng mũi cọc, đánh giá độ toàn vẹn thân cọc với thời gian thử nghiệm nhanh chóng trong vài giờ. Giải pháp này giúp tiết kiệm hơn 50% chi phí thử nghiệm, đặc biệt phù hợp cho các công trình sông nước và cọc chịu tải trọng lớn trên 500 tấn.

Kết luận

  • Nghiên cứu đã làm sáng tỏ bản chất cơ học và lượng hóa thành công hiệu ứng kích thước giữa thiết bị xuyên tĩnh diện tích 10 centimet vuông và cọc thực tế có kích thước từ 400 đến 800 milimét.
  • Sức kháng mũi đơn vị thực tế của cọc công trình giảm từ 15% đến 55% so với giá trị đo từ mũi xuyên do phạm vi vùng biến dạng phá hoại mở rộng từ 5 đến 8 lần đường kính cọc.
  • Ma sát thành bên đơn vị thực tế tăng từ 15% đến 35% nhờ mức độ nén chặt và gia tăng ứng suất ngang của khối đất choán chỗ trong bán kính từ 1,5 đến 2,0 lần đường kính.
  • Hiện tượng tiêu tán áp lực nước lỗ rỗng thặng dư sau thời gian nghỉ từ 14 đến 28 ngày giúp cọc phục hồi và tăng trưởng sức chịu tải từ 40% đến hơn 120%.
  • Phương pháp Eslami và Fellenius kết hợp phân tích truyền sóng CAPWAP là công cụ tối ưu để chuẩn hóa quy trình thiết kế và kiểm soát chất lượng móng cọc trong vùng đất yếu.

Hướng nghiên cứu tiếp theo cần tập trung mở rộng phân tích hiệu ứng kích thước trên các loại cọc khoan nhồi đường kính lớn từ 1000 đến 1500 milimét trong khung thời gian 12 đến 18 tháng tới. Các kỹ sư và nhà quản lý xây dựng hãy áp dụng ngay các hệ số tương quan hình học được đề xuất vào hồ sơ thiết kế móng cọc để nâng cao chất lượng công trình và tối ưu hóa hiệu quả đầu tư.
