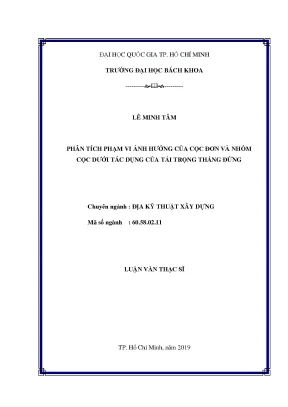

Phân Tích Phạm Vi Ảnh Hưởng Của Cọc Đơn Và Nhóm Cọc Dưới Tác Dụng Của Tải Trọng Thẳng Đứng

Luận văn thạc sĩ địa kỹ thuật xây dựng phân tích ảnh hưởng của cọc đơn và nhóm cọc dưới tải trọng thẳng đứng, cung cấp kiến thức chuyên sâu.

• Tác giả: Lê Minh Tâm
• Người hướng dẫn: PGS.TS Lê Bá Vinh
• Trường học: Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Địa kỹ thuật xây dựng
• Đề tài: Phân Tích Ảnh Hưởng Của Cọc Đơn Và Nhóm Cọc Dưới Tải Trọng Thẳng Đứng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT
• LỜI CAM ĐOAN
• 1. MỞ ĐẦU
• 1.1. MỤC TIÊU NGHIÊN CỨU
• 1.2. PHƯƠNG PHÁP NGHIÊN CỨU
• 1.3. PHẠM VI NGHIÊN CỨU
• 1.4. Ý NGHĨA KHOA HỌC VÀ THỰC TIỄN CỦA ĐỀ TÀI
• 2. TỔNG QUAN VỀ NGHIÊN CỨU PHẠM VI ẢNH HƯỞNG CỦA CỌC TRONG ĐẤT
• 2.1. PHẠM VI ẢNH HƯỞNG CỦA CỌC
• 2.2. PHƯƠNG PHÁP GIẢI TÍCH
• 2.3. PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 3. CƠ SỞ LÝ THUYẾT XÁC ĐỊNH PHẠM VI ẢNH HƯỞNG CỦA CỌC ĐƠN VÀ NHÓM CỌC
• 3.1. PHƯƠNG PHÁP GIẢI TÍCH
• 3.2. PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 4. PHÂN TÍCH TÍNH TOÁN CHO CÁC TRƯỜNG HỢP CỤ THỂ
• 4.1. THÔNG SỐ ĐẤT VÀ CỌC
• 4.2. PHƯƠNG PHÁP GIẢI TÍCH
• 4.3. PHÂN TÍCH KẾT QUẢ
• 5. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• MỘT SỐ KÍ HIỆU ĐƯỢC SỬ DỤNG TRONG LUẬN VĂN
• DANH MỤC HÌNH

Tóm tắt

I. Tổng Quan Về Phân Tích Ảnh Hưởng Tải Trọng Thẳng Đứng

Phân tích ảnh hưởng của tải trọng thẳng đứng lên nền đất gia cố bằng cọc là một bước quan trọng trong thiết kế nền móng. Việc này giúp kỹ sư dự đoán được phạm vi biến dạng, độ lún cọc và tương tác đất - cọc, từ đó đảm bảo an toàn và ổn định cho công trình. Nghiên cứu này tập trung vào phân tích phạm vi ảnh hưởng của cọc đơn và nhóm cọc dưới tác dụng của tải trọng thẳng đứng, một vấn đề thiết yếu trong địa chất công trình. Bài viết sẽ trình bày tổng quan về các phương pháp phân tích hiện có, nhấn mạnh vào ưu điểm và hạn chế của từng phương pháp, đồng thời đề xuất hướng nghiên cứu tiếp theo để nâng cao độ chính xác và hiệu quả của quá trình thiết kế.

1.1. Tầm quan trọng của phân tích ảnh hưởng tải trọng lên cọc

Phân tích chính xác ảnh hưởng của tải trọng thẳng đứng lên cọc đơn và nhóm cọc là rất quan trọng. Nó giúp xác định sức chịu tải cọc đơn và sức chịu tải nhóm cọc, dự đoán độ lún cọc và kiểm soát các vấn đề liên quan đến biến dạng đất. Điều này đặc biệt quan trọng trong các dự án xây dựng trên nền đất yếu, nơi mà cọc đóng hoặc cọc khoan nhồi là giải pháp phổ biến. Theo Lê Minh Tâm (2019), việc xác định chính xác phạm vi ảnh hưởng này giúp "đánh giá được vùng ảnh hưởng của tải trọng công trình đến khu vực lân cận."

1.2. Các yếu tố ảnh hưởng đến phạm vi ảnh hưởng của cọc

Phạm vi ảnh hưởng của tải trọng lên cọc chịu ảnh hưởng bởi nhiều yếu tố, bao gồm: đặc tính của đất (cường độ đất, biến dạng đất), loại cọc (cọc đóng, cọc khoan nhồi), kích thước cọc, khoảng cách giữa các cọc trong nhóm cọc và độ lớn của tải trọng thẳng đứng. Cụ thể, khoảng cách giữa các cọc trong nhóm (S=2d, 3d, 6d, 9d) có ảnh hưởng đáng kể đến hiệu quả nhóm cọc và hệ số hiệu quả nhóm cọc. Việc xem xét đầy đủ các yếu tố này là then chốt để có kết quả phân tích chính xác.

II. Thách Thức Trong Xác Định Sức Chịu Tải Nhóm Cọc Thực Tế

Việc xác định chính xác sức chịu tải nhóm cọc trong thực tế vẫn còn nhiều thách thức. Các phương pháp phân tích truyền thống thường dựa trên các giả định đơn giản hóa về điều kiện đất và tương tác giữa cọc và đất, dẫn đến kết quả không chính xác. Sự phức tạp của tương tác đất - cọc, đặc biệt là trong nhóm cọc, đòi hỏi các phương pháp phân tích tiên tiến hơn. Ngoài ra, việc lựa chọn mô hình đất phù hợp và hiệu chỉnh các tham số đầu vào cũng là một thách thức lớn. Việc so sánh kết quả giữa phương pháp giải tích và phần mềm phân tích cọc như PLAXIS là cần thiết để đánh giá độ tin cậy.

2.1. Sai số trong phương pháp tính toán truyền thống

Các phương pháp tính toán truyền thống thường bỏ qua nhiều yếu tố quan trọng ảnh hưởng đến sức chịu tải nhóm cọc, như sự thay đổi cường độ đất theo độ sâu, hiệu ứng tương tác giữa các cọc, và ảnh hưởng của quá trình thi công. Điều này có thể dẫn đến sai số đáng kể trong việc dự đoán độ lún cọc và an toàn kết cấu cọc. Theo luận văn của Lê Minh Tâm, việc "So sánh độ sai khác giữa phương pháp giải tích và phần tử hữu hạn (PLAXIS 2D, 3D) khi tính toán độ cứng của cọc đơn và nhóm cọc" cho thấy rõ sự cần thiết của các phương pháp hiện đại.

2.2. Ảnh hưởng của điều kiện địa chất phức tạp đến sức chịu tải

Điều kiện địa chất công trình phức tạp, chẳng hạn như đất không đồng nhất, đất yếu có lớp xen kẹp, hoặc mực nước ngầm thay đổi, gây khó khăn lớn cho việc xác định sức chịu tải cọc. Việc khảo sát địa chất chi tiết và sử dụng các mô hình đất phù hợp là rất quan trọng. Phần mềm PLAXIS, LPILE, SAP2000, GEO5 có thể giúp mô phỏng chính xác hơn ứng xử của cọc dưới tải trọng trong các điều kiện địa chất phức tạp.

III. Phương Pháp Giải Tích và FEM Phân Tích Ứng Xử Cọc

Có nhiều phương pháp để phân tích ứng xử của cọc dưới tải trọng, bao gồm phương pháp giải tích và phương pháp phần tử hữu hạn (FEM). Phương pháp giải tích dựa trên các công thức toán học đơn giản, phù hợp cho các trường hợp lý tưởng hóa. Phương pháp FEM sử dụng phần mềm phân tích cọc như PLAXIS để mô phỏng tương tác đất - cọc một cách chi tiết hơn, cho phép phân tích các trường hợp phức tạp với độ chính xác cao hơn. Việc kết hợp cả hai phương pháp giúp kiểm tra và đánh giá kết quả một cách toàn diện.

3.1. Ưu và nhược điểm của phương pháp giải tích

Phương pháp giải tích có ưu điểm là đơn giản, nhanh chóng và dễ thực hiện. Tuy nhiên, nó có nhiều hạn chế, bao gồm các giả định đơn giản hóa về điều kiện đất, bỏ qua tương tác giữa các cọc, và không thể mô phỏng các hiện tượng phi tuyến. Phương pháp này phù hợp cho các trường hợp sơ bộ hoặc kiểm tra nhanh, nhưng không nên sử dụng cho các dự án quan trọng hoặc có điều kiện địa chất phức tạp.

3.2. Ứng dụng phần mềm FEM PLAXIS phân tích cọc

Phần mềm PLAXIS là một công cụ mạnh mẽ để phân tích ứng xử của cọc trong các điều kiện phức tạp. Nó cho phép mô phỏng chính xác tương tác đất - cọc, kể cả hiệu ứng phi tuyến, và có thể xử lý các điều kiện địa chất không đồng nhất. Tuy nhiên, việc sử dụng PLAXIS đòi hỏi kiến thức chuyên môn sâu về cơ học đất và kinh nghiệm sử dụng phần mềm. Theo Lê Minh Tâm, việc "So sánh kết tính toán của phạm vi vùng ảnh hưởng bằng 2 phương pháp: giải tích và phần tử hữu hạn (PLAXIS 2D, 3D)" là rất quan trọng để kiểm chứng kết quả.

IV. Nghiên Cứu Ảnh Hưởng Thông Số Đất Lên Độ Lún Cọc

Nghiên cứu này tập trung vào phân tích ảnh hưởng của các thông số đất như cường độ đất, biến dạng đất, và hệ số Poisson đến độ lún cọc. Các kết quả cho thấy rằng modul cắt của đất (Gs) có ảnh hưởng đáng kể đến phạm vi ảnh hưởng của cọc. Ngoài ra, sự thay đổi của cường độ đất theo độ sâu cũng ảnh hưởng đến sức chịu tải cọc và ứng xử của cọc dưới tải trọng. Việc hiểu rõ các ảnh hưởng này giúp kỹ sư lựa chọn phương pháp thiết kế phù hợp và đảm bảo an toàn cho công trình.

4.1. Ảnh hưởng của cường độ đất Gs đến phạm vi ảnh hưởng

Cường độ đất (Gs), đặc biệt là modul cắt của đất, là một trong những yếu tố quan trọng nhất ảnh hưởng đến phạm vi ảnh hưởng của cọc. Đất có cường độ cao hơn sẽ có phạm vi ảnh hưởng nhỏ hơn, và ngược lại. Theo Lê Minh Tâm, việc "Quy luật được tìm thấy cho phạm vi ảnh hưởng của cọc đơn và nhóm cọc khi thay đổi các thông số đất" là rất quan trọng để đánh giá độ lún cọc.

4.2. Tác động của hệ số Poisson v lên ứng xử của cọc

Hệ số Poisson (v) cũng ảnh hưởng đến ứng xử của cọc, đặc biệt là ứng suất trong cọc và biến dạng trong cọc. Giá trị của hệ số Poisson phụ thuộc vào loại đất và trạng thái của đất. Việc lựa chọn giá trị phù hợp cho hệ số Poisson là quan trọng để đảm bảo kết quả phân tích chính xác. Các giá trị thường được tham khảo từ các tiêu chuẩn Việt Nam về cọc và ACI code cọc.

V. Ứng Dụng Thực Tế Phân Tích và Thiết Kế Nền Móng Cọc

Kết quả phân tích phạm vi ảnh hưởng của cọc có nhiều ứng dụng thực tế trong thiết kế nền móng cọc. Nó giúp kỹ sư xác định sức chịu tải cọc, dự đoán độ lún cọc, kiểm soát các vấn đề liên quan đến biến dạng đất, và thiết kế nhóm cọc một cách hiệu quả. Ngoài ra, nó cũng giúp đánh giá ảnh hưởng của công trình đến các công trình lân cận, đảm bảo an toàn cho cộng đồng. Việc sử dụng các tiêu chuẩn thiết kế cọc và phần mềm chuyên dụng như PLAXIS là cần thiết để đảm bảo tính chính xác và an toàn của thiết kế.

5.1. Thiết kế nền móng cọc dựa trên kết quả phân tích

Kết quả phân tích phạm vi ảnh hưởng của cọc là cơ sở quan trọng để thiết kế nền móng cọc. Nó giúp kỹ sư xác định số lượng cọc cần thiết, khoảng cách giữa các cọc, và chiều dài cọc. Dựa trên kết quả phân tích, kỹ sư có thể lựa chọn loại cọc phù hợp (cọc đóng, cọc khoan nhồi) và thiết kế các biện pháp gia cố đất nếu cần thiết.

5.2. Đánh giá ảnh hưởng đến các công trình lân cận

Phân tích phạm vi ảnh hưởng của cọc cũng giúp đánh giá ảnh hưởng của công trình đến các công trình lân cận. Việc này đặc biệt quan trọng trong các khu vực đô thị, nơi mà khoảng cách giữa các công trình thường rất gần. Bằng cách xác định bán kính ảnh hưởng và độ sâu ảnh hưởng, kỹ sư có thể dự đoán được mức độ lún và biến dạng của các công trình lân cận, từ đó đưa ra các biện pháp phòng ngừa và giảm thiểu rủi ro.

VI. Kết Luận và Hướng Nghiên Cứu Phát Triển Phân Tích Cọc

Phân tích phạm vi ảnh hưởng của cọc là một lĩnh vực nghiên cứu quan trọng trong địa kỹ thuật xây dựng. Các phương pháp phân tích hiện tại có nhiều ưu điểm và hạn chế. Cần có các nghiên cứu tiếp theo để nâng cao độ chính xác và hiệu quả của quá trình thiết kế. Việc kết hợp các phương pháp phân tích khác nhau, sử dụng các mô hình đất tiên tiến, và thực hiện các thí nghiệm nén tĩnh cọc là các hướng nghiên cứu đầy tiềm năng.

6.1. Tổng kết các phương pháp phân tích và ứng dụng

Bài viết đã trình bày tổng quan về các phương pháp phân tích phạm vi ảnh hưởng của cọc, bao gồm phương pháp giải tích và phương pháp phần tử hữu hạn (FEM). Mỗi phương pháp có ưu và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào điều kiện cụ thể của dự án. Việc ứng dụng kết quả phân tích trong thiết kế nền móng cọc giúp đảm bảo an toàn và ổn định cho công trình.

6.2. Hướng phát triển và nghiên cứu trong tương lai

Trong tương lai, cần có các nghiên cứu tiếp theo để nâng cao độ chính xác và hiệu quả của quá trình phân tích phạm vi ảnh hưởng của cọc. Các hướng nghiên cứu tiềm năng bao gồm: phát triển các mô hình đất tiên tiến hơn, kết hợp các phương pháp phân tích khác nhau, thực hiện các thí nghiệm nén tĩnh cọc để kiểm chứng kết quả phân tích, và ứng dụng các kỹ thuật trí tuệ nhân tạo (AI) để tự động hóa quá trình phân tích.

Nội dung chính

Tổng quan nghiên cứu

Phân tích phạm vi ảnh hưởng của cọc đơn và nhóm cọc dưới tác dụng của tải trọng thẳng đứng là một vấn đề quan trọng trong lĩnh vực địa kỹ thuật xây dựng, đặc biệt đối với các công trình xây dựng trên nền đất yếu. Theo ước tính, việc xác định chính xác bán kính vùng ảnh hưởng lún theo phương ngang và độ sâu ảnh hưởng lún theo phương đứng giúp đánh giá tác động của tải trọng công trình đến khu vực lân cận, từ đó đảm bảo an toàn và hiệu quả trong thiết kế móng cọc. Luận văn tập trung nghiên cứu phạm vi ảnh hưởng của cọc đơn và nhóm cọc trong đất đồng nhất và đất cát hai lớp, với các biến số như số lượng cọc, khoảng cách giữa các cọc trong nhóm (S=2d, 3d, 6d, 9d), và các thông số đất như modul cắt G. Phạm vi nghiên cứu được thực hiện trên các mô hình cọc có chiều dài từ 15m đến 40m, áp dụng cho các công trình tại Việt Nam trong giai đoạn 2015-2018. Mục tiêu chính là so sánh kết quả tính toán phạm vi ảnh hưởng lún bằng phương pháp giải tích và phần tử hữu hạn (PLAXIS 2D, 3D), đồng thời tìm ra các hệ số hiệu chỉnh nhằm giảm sai lệch trong tính toán độ cứng của cọc. Nghiên cứu có ý nghĩa khoa học và thực tiễn lớn, giúp tối ưu hóa thiết kế móng cọc, tiết kiệm vật liệu và chi phí thi công, đồng thời nâng cao độ chính xác trong dự báo biến dạng nền móng, góp phần đảm bảo an toàn công trình và giảm thiểu ảnh hưởng đến các công trình lân cận.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính: lý thuyết cơ học đàn hồi và mô hình phần tử hữu hạn. Lý thuyết cơ học đàn hồi được sử dụng để phân tích ứng suất và biến dạng trong đất xung quanh cọc, bao gồm các khái niệm về ứng suất cắt, ứng suất thẳng đứng, và hệ số Poisson của đất. Mô hình phần tử hữu hạn (FEM) được áp dụng để mô phỏng chi tiết sự tương tác giữa cọc và đất, cho phép phân tích các trường hợp đất đồng nhất và không đồng nhất với nhiều lớp khác nhau. Ba khái niệm chính được sử dụng gồm: phạm vi ảnh hưởng lún (bán kính rm), độ cứng của cọc (được điều chỉnh bởi hằng số A và hệ số ω), và hệ số nhóm cọc (ảnh hưởng của số lượng và khoảng cách cọc trong nhóm đến độ cứng tổng thể). Ngoài ra, các mô hình truyền tải ứng suất theo dạng hyperbolic và các phương pháp phân tích như phương trình tích phân và phần tử biên cũng được tham khảo để đánh giá độ chính xác của các phương pháp tính toán.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm các thông số kỹ thuật của cọc (chiều dài 15m đến 40m, đường kính 1m), đặc tính đất (modul cắt G thay đổi từ 10.000 kPa đến 100.000 kPa, hệ số Poisson từ 0 đến 0.4), và các cấu hình nhóm cọc (4, 9, 16 cọc với khoảng cách từ 1d đến 9d). Phương pháp phân tích gồm hai bước chính: (1) Phương pháp giải tích dựa trên lý thuyết đàn hồi và công thức tính hệ số truyền tải, (2) Phương pháp phần tử hữu hạn sử dụng phần mềm PLAXIS 2D và 3D để mô phỏng tương tác cọc-đất. Cỡ mẫu nghiên cứu bao gồm các mô hình cọc đơn và nhóm cọc với các điều kiện đất đồng nhất và không đồng nhất. Phương pháp chọn mẫu là mô phỏng các trường hợp điển hình đại diện cho thực tế thi công. Timeline nghiên cứu kéo dài từ tháng 8/2018 đến tháng 12/2018, bao gồm giai đoạn thu thập dữ liệu, mô phỏng, phân tích và đối chiếu kết quả. Phân tích số liệu được thực hiện bằng cách so sánh các kết quả tính toán độ lún, phạm vi ảnh hưởng và độ cứng cọc giữa hai phương pháp, đồng thời xác định các hệ số hiệu chỉnh phù hợp nhằm giảm sai lệch.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phạm vi ảnh hưởng lún của cọc đơn và nhóm cọc: Kết quả mô phỏng cho thấy bán kính ảnh hưởng lún theo phương ngang của cọc đơn trong đất đồng nhất đạt khoảng 48 lần bán kính cọc (rm ≈ 48r0), trong khi ở đất không đồng nhất (2 lớp cát) giảm còn khoảng 24r0. Độ sâu ảnh hưởng lún cũng thay đổi tương ứng theo modul cắt của đất và chiều dài cọc.

2. Ảnh hưởng của số lượng và khoảng cách cọc trong nhóm: Khi số lượng cọc tăng từ 4 lên 16 và khoảng cách giữa các cọc giảm từ 9d xuống 2d, phạm vi ảnh hưởng lún của nhóm cọc tăng lên đáng kể, gây hiện tượng chồng lấn ứng suất và giảm khả năng chịu tải riêng lẻ của từng cọc. Ví dụ, với nhóm 9 cọc và khoảng cách 2d, phạm vi ảnh hưởng lún tăng khoảng 30% so với nhóm 4 cọc cùng điều kiện.

3. So sánh phương pháp giải tích và phần tử hữu hạn: Sai lệch độ cứng tính toán giữa hai phương pháp giảm xuống dưới 5% khi áp dụng hệ số hiệu chỉnh A=1 cho cọc đơn trong đất đồng nhất và không đồng nhất. Đối với nhóm cọc, hệ số hiệu chỉnh ω=0.6 giúp giảm sai lệch độ cứng xuống dưới 7% khi so sánh kết quả giải tích và PLAXIS 2D.

4. Ảnh hưởng của modul cắt đất: Khi modul cắt G tăng từ 10.000 kPa lên 100.000 kPa, độ cứng cọc và phạm vi ảnh hưởng lún tăng tương ứng khoảng 20-25%, cho thấy tính chất đất là yếu tố quyết định lớn đến khả năng chịu tải và biến dạng của cọc.

Thảo luận kết quả

Nguyên nhân chính của sự thay đổi phạm vi ảnh hưởng lún là do sự tương tác giữa cọc và đất, đặc biệt là ma sát bên thân cọc và sức kháng mũi cọc. Ở nhóm cọc, hiện tượng chồng lấn ứng suất làm giảm hiệu quả chịu tải của từng cọc, nhất là khi khoảng cách cọc nhỏ. Kết quả này phù hợp với các nghiên cứu trước đây về hiệu ứng nhóm cọc và tương tác cọc-đất. Việc áp dụng hệ số hiệu chỉnh A và ω giúp tăng độ chính xác của phương pháp giải tích, đồng thời giảm sự phụ thuộc vào mô phỏng phức tạp bằng phần tử hữu hạn. Dữ liệu có thể được trình bày qua biểu đồ so sánh phạm vi ảnh hưởng lún theo bán kính cọc và độ sâu, cũng như bảng số liệu sai lệch độ cứng giữa các phương pháp tính toán, giúp người thiết kế dễ dàng lựa chọn phương pháp phù hợp. Ý nghĩa thực tiễn của nghiên cứu là cung cấp cơ sở khoa học để tối ưu hóa thiết kế móng cọc, giảm thiểu rủi ro lún không đều và ảnh hưởng đến các công trình lân cận.

Đề xuất và khuyến nghị

1. Áp dụng hệ số hiệu chỉnh trong tính toán độ cứng cọc: Khuyến nghị sử dụng hằng số A=1 cho cọc đơn và hệ số ω=0.6 cho nhóm cọc trong công thức tính độ cứng bằng phương pháp giải tích nhằm giảm sai lệch với kết quả phần tử hữu hạn. Thời gian áp dụng: ngay trong các dự án thiết kế hiện tại. Chủ thể thực hiện: kỹ sư thiết kế móng.

2. Tối ưu khoảng cách và số lượng cọc trong nhóm: Đề xuất bố trí khoảng cách cọc tối thiểu từ 3d trở lên để hạn chế hiện tượng chồng lấn ứng suất, đồng thời cân nhắc số lượng cọc phù hợp với tải trọng công trình nhằm đảm bảo hiệu quả chịu tải. Thời gian áp dụng: trong giai đoạn thiết kế móng. Chủ thể thực hiện: nhà thầu thi công và tư vấn thiết kế.

3. Sử dụng phần mềm mô phỏng PLAXIS 2D, 3D: Khuyến khích áp dụng mô phỏng phần tử hữu hạn để đánh giá chính xác phạm vi ảnh hưởng lún và độ cứng cọc trong các trường hợp đất không đồng nhất hoặc công trình phức tạp. Thời gian áp dụng: giai đoạn khảo sát và thiết kế chi tiết. Chủ thể thực hiện: chuyên gia địa kỹ thuật.

4. Cập nhật thông số đất nền: Đề nghị tiến hành khảo sát chi tiết đặc tính đất nền, đặc biệt là modul cắt G và hệ số Poisson, để đảm bảo tính chính xác trong tính toán và mô phỏng. Thời gian áp dụng: trước khi thiết kế móng. Chủ thể thực hiện: đơn vị khảo sát địa chất.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế móng: Luận văn cung cấp các công thức và hệ số hiệu chỉnh giúp tính toán chính xác độ cứng và phạm vi ảnh hưởng lún của cọc đơn và nhóm cọc, hỗ trợ tối ưu thiết kế móng công trình.

2. Chuyên gia địa kỹ thuật: Nghiên cứu chi tiết về tương tác cọc-đất và ảnh hưởng của đặc tính đất giúp chuyên gia đánh giá và dự báo biến dạng nền móng trong các điều kiện đất khác nhau.

3. Nhà thầu thi công móng cọc: Hiểu rõ về ảnh hưởng của số lượng và khoảng cách cọc trong nhóm giúp nhà thầu điều chỉnh phương pháp thi công, đảm bảo chất lượng và an toàn công trình.

4. Giảng viên và sinh viên ngành xây dựng: Tài liệu tham khảo khoa học với các phương pháp phân tích hiện đại, mô hình phần tử hữu hạn và lý thuyết cơ học đàn hồi, phục vụ nghiên cứu và giảng dạy chuyên sâu.

Câu hỏi thường gặp

1. Phạm vi ảnh hưởng lún của cọc đơn được xác định như thế nào?
   Phạm vi ảnh hưởng lún được xác định dựa trên bán kính ảnh hưởng rm, thường khoảng 48 lần bán kính cọc trong đất đồng nhất, giảm khi đất không đồng nhất. Phương pháp tính dựa trên lý thuyết đàn hồi và mô phỏng phần tử hữu hạn.

2. Tại sao khoảng cách giữa các cọc trong nhóm lại quan trọng?
   Khoảng cách nhỏ gây hiện tượng chồng lấn ứng suất, làm giảm sức chịu tải riêng lẻ của cọc và tăng độ lún tổng thể. Khoảng cách tối thiểu nên từ 3d trở lên để hạn chế ảnh hưởng này.

3. Phương pháp giải tích và phần tử hữu hạn khác nhau như thế nào?
   Phương pháp giải tích dựa trên công thức toán học và lý thuyết đàn hồi, nhanh và đơn giản nhưng có sai số nhất định. Phần tử hữu hạn mô phỏng chi tiết hơn, phù hợp với điều kiện đất phức tạp nhưng tốn thời gian và tài nguyên tính toán.

4. Hệ số hiệu chỉnh A và ω có vai trò gì?
   Hệ số A và ω được dùng để điều chỉnh công thức tính độ cứng cọc nhằm giảm sai lệch so với kết quả mô phỏng phần tử hữu hạn, nâng cao độ chính xác trong thiết kế.

5. Làm thế nào để áp dụng kết quả nghiên cứu vào thực tế?
   Kết quả nghiên cứu có thể áp dụng trong thiết kế móng cọc bằng cách sử dụng các hệ số hiệu chỉnh, lựa chọn số lượng và khoảng cách cọc phù hợp, đồng thời sử dụng phần mềm mô phỏng để đánh giá chi tiết trước khi thi công.

Kết luận

• Phạm vi ảnh hưởng lún của cọc đơn và nhóm cọc phụ thuộc lớn vào đặc tính đất, số lượng và khoảng cách cọc trong nhóm.
• Phương pháp giải tích kết hợp hệ số hiệu chỉnh A=1 và ω=0.6 cho kết quả độ cứng cọc gần với mô phỏng phần tử hữu hạn, giảm sai lệch dưới 7%.
• Modul cắt đất ảnh hưởng trực tiếp đến độ cứng và phạm vi ảnh hưởng lún, cần khảo sát kỹ đặc tính đất trước thiết kế.
• Khoảng cách cọc tối thiểu 3d được khuyến nghị để hạn chế hiện tượng chồng lấn ứng suất trong nhóm cọc.
• Nghiên cứu cung cấp cơ sở khoa học và công cụ hỗ trợ thiết kế móng cọc hiệu quả, an toàn và tiết kiệm chi phí.

Tiếp theo, các chuyên gia và kỹ sư nên áp dụng các hệ số hiệu chỉnh vào thiết kế thực tế, đồng thời sử dụng phần mềm mô phỏng để kiểm tra các trường hợp phức tạp nhằm nâng cao độ chính xác và hiệu quả công trình. Để biết thêm chi tiết và hỗ trợ kỹ thuật, vui lòng liên hệ với bộ môn Địa kỹ thuật xây dựng tại Trường Đại học Bách Khoa – Đại học Quốc gia TP. Hồ Chí Minh.

Trích đoạn nội dung tài liệu

MỞ ĐẦU. MỤC TIÊU NGHIÊN CỨU. PHƯƠNG PHÁP NGHIÊN CỨU. PHẠM VI NGHIÊN CỨU.

Ý NGHĨA KHOA HỌC VÀ THỰC TIỄN CỦA ĐỀ TÀI. TỔNG QUAN VỀ NGHIÊN CỨU PHẠM VI ẢNH HƯỞNG CỦA CỌC TRONG ĐẤT. PHẠM VI ẢNH HƯỞNG CỦA CỌC .2 PHƯƠNG PHÁP GIẢI TÍCH.3 PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN. CƠ SỞ LÝ THUYẾT XÁC ĐỊNH PHẠM VI ẢNH HƯỞNG CỦA CỌC ĐƠN VÀ NHÓM CỌC 11 2.

PHƯƠNG PHÁP GIẢI TÍCH. PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN. PHÂN TÍCH TÍNH TOÁN CHO CÁC TRƯỜNG HỢP CỤ THỂ. THÔNG SỐ ĐẤT VÀ CỌC.

PHƯƠNG PHÁP GIẢI TÍCH. PHÂN TÍCH KẾT QUẢ. 114 KẾT LUẬN VÀ KIẾN NGHỊ. 139 TÀI LIỆU THAM KHẢO.

140 MỘT SỐ KÍ HIỆU ĐƯỢC SỬ DỤNG TRONG LUẬN VĂN 3D-FEM Bài toán 3 chiều bằng phần tử hữu hạn; BEM Bài toán phần tử biên; DG Đường giống; FEM Phần tử hữu hạn; L (m) Chiều dài cọc; r (m) Bán kính ảnh hưởng; r0 (m) Bán kính của cọc; rm (m) Bán kính ảnh hưởng lớn nhất; γbt (kN/m3) Trọng lượng riêng của bê tông; γunsat (kN/m3) Dung trọng tự nhiên; γsat (kN/m3) Dung trọng bão hòa; γw (kN/m3) Dung trọng của nước; υ Hệ số poisson của đất; Pt (kN) Tải trọng thẳng đứng; Wt (m) Độ lún của cọc; Wb (m) Độ lún của mũi cọc; Ws (m) Độ lún của thân cọc; o (kN/m2) Ứng suất tại r=ro Gs (kN/m2) Modul cắt của đất; Gl (kN/m2) Modul cắt của đất tại chiều dài l của cọc; Ld (m) Chiều sâu ảnh hưởng lún; A Hằng số hiệu chỉnh độ sai lệch độ cứng;  Hệ số hiệu chỉnh bán kính ảnh hưởng lớn nhất; DANH MỤC HÌNH Hình 1. 1: Sự làm việc của cọc trong đất. 2: Vùng phân bố ứng suất xung quanh cọc đơn và nhóm cọc. 1: Lưới phần tử hữu hạn cho phân tích cọc.

2: Biểu đồ của phương pháp phương trình tích phân. 3: Ảnh hưởng do bên thân và mũi cọc. 4: (a) Chế độ biến dạng của trục (b) ứng suất của phần tử đất. 5: Giới hạn biến thiên theo kiểu Hypothetical của phạm vi ảnh hưởng cọc.

6: Phân bố ứng suất cắt xuống bề mặt cọc. 7: Phạm vi ảnh hưởng lún tại giữa cọc. 8: Mô hình đối xứng trục để phân tích trụ khối trụ bằng phần mềm FLAC. 9: Sự khác biệt giữa của độ cứng được tính bằng FLAC.

10: Phân bố ứng suất cắt xuống thân cọ trong đất Gibson từ phân tích phần tử hữu 27 Hình 2. 11: So sánh độ lún tại giữa cọc với tỉ số độ mãnh 40 cho Gibson đồng nhất, v=0. 12: Đường cong truyền tải không tuyến tính dựa trên hyperbolic ứng suất biến dạng của đất .13: Vùng điều chỉnh của đất xung quanh cọc do cấu trúc. 14: Ảnh hưởng của vùng đất bị thay đổi trên độ dốc truyền tải.

15: Các nhân tố tương tác cho các cặp cọc cứng: (a) đất đồng nhất, v=0.4; (b) đất không đồng nhất v=0. 16: So sánh tỉ số l/ro với tỉ số   trong hệ thống nhóm cọc .33  Gl r0Wt   Pt  Hình 2. 17: So sánh tỉ số l/ro với tỉ số   cho nhóm 3x3 cọc trong đất đồng nhất: (a)  Gl r0Wt  cọc nend, (b) cọc không chịu nén,   EP / G  6000. 18: So sánh tỉ số l/ro với tỉ số   cho nhóm cọc 3x3 với độ cứng tỉ lệ theo độ  Gl r0Wt  sâu.

19: So sánh sự dịch chuyển theo lý thuyết và đo lường của cọc trong đất sét cứng (a) cọc đơn, (b) 3 cọc. 20: Ví dụ nhóm 5x5 cọc. 21: Biểu đồ thiết kế cho hệ số nhóm (Fleming, 1992). 22: Mô hình đàn hồi dẻo lý tưởng.

23: Chuẩn phá hoại Morh-Coulomb. 24: Biểu đồ mặt dẻo Morh-Coulomb trong không gian ứng suất chính. 25: Góc giản nở của đất .2: Mô hình cọc đơn trên đất đồng nhất .3: Mô hình Mesh lưới cọc đơn trên đất đồng nhất .4: Mô hình mực nước ngầm cọc đơn trên đất đồng nhất .5: Kết quả độ lún của cọc đơn trên đất đồng nhất .6: Kết quả phạm vi ảnh hưởng lún cọc đơn trên đất đồng nhất .7: Mặt cắt lún tại giữa độ sâu của cọc trong đất đồng nhất .8: Mô hình cọc đơn trên đất không đồng nhất (2 lớp cát) .9: Mô hình Mesh lưới cọc đơn trên đất không đồng nhất (2 lớp cát) .10: Mô hình mực mước ngầm cọc đơn trên đất không đồng nhất (2 lớp) .11: Kết quả độ lún cọc đơn trên đất không đồng nhất (2 lớp) .12: Kết quả phạm vi ảnh hưởng lún của cọc đơn trên đất không đồng nhất .13: Kết quả mặt cắt lún tại giữa độ sâu của cọc đơn trên đất không đồng nhất (2 lớp) .14: Mô hình nhóm cọc theo phương pháp trụ tương đương trên đất đồng nhất .15: Mô hình Mesh lưới cọc nhóm cọc trong đất đồng nhất .16: Mô hình mực nước ngầm của nhóm cọc trên đất đồng nhất .17: Kết quả độ lún nhóm cọc trên đất không đồng nhất (2 lớp) .18: Kết quả phạm vi ảnh hưởng lún của nhóm cọc trên đất không đồng nhất .19: Kết quả mặt cắt lún tại giữa độ sâu của cọc đơn trên đất không đồng nhất (2 lớp) .20: Mô hình Mesh lưới của nhóm cọc trên đất không đồng nhất (2 lớp) .21: Mô hình Mesh lưới của nhóm cọc trên đất không đồng nhất (2 lớp) .22: Mô hình mực nước ngầm của nhóm cọc trên đất không đồng nhất (2 lớp) .23: Kết quả độ lún của nhóm cọc trên đất không đồng nhất (2 lớp) .24: Kết quả phạm vi ảnh hưởng lún của nhóm cọc trên đất không đồng nhất .25: Kết quả mặt cắt lún tại giữa chiều sâu của nhóm cọc trên đất không đồng nhất (2 lớp). 26: Mô hình đất trong PLAXIS 3D.

27: Mô hình cọc đơn trong PLAXIS 3D. 28: Mô hình đất và cọc đơn trong PLAXIS 3D. 29: Nội lực cọc đơn trong PLAXIS 3D. 30: Phạm vi vùng ảnh hưởng xung quanh cọc đơn trong PLAXIS 3D.

31: Mô hình đất không đồng nhất(cát 2 lớp) trong PLAXIS 3D. 32: Mô hình cọc đơn trong đất không đồng nhất(cát 2 lớp) PLAXIS 3D. 33: Nội lực cọc đơn trong đất không đồng nhất(cát 2 lớp) PLAXIS 3D. 34: Mặt cắt dọc của cọc đơn trong đất không đồng nhất(cát 2 lớp) PLAXIS 3D.

35: Mô hình đất đồng nhất của nhóm cọc trong PLAXIS 3D. 36: Mô hình nhóm cọc trong đất đồng nhất PLAXIS 3D. 37: Mô hình Mesh lưới nhóm cọc trong đất đồng nhất PLAXIS 3D. 38: Phạm vi vùng ảnh hưởng xung quanh nhóm cọc trong đất đồng nhất PLAXIS 3D.

39: mặt cắt dọc phạm vi vùng ảnh hưởng của nhóm cọc trong đất đồng nhất PLAXIS 3D. 40: Mô hình đất không đồng nhất (2 lớp) cho nhóm cọc trong PLAXIS 3D. 41: Mô hình nhóm cọc trong đất không đồng nhất (2 lớp) PLAXIS 3D. 42: vùng ảnh hưởng xung quanh nhóm cọc trong đất không đồng nhất (2 lớp) PLAXIS 3D.

43: Quan hệ giữa tỉ số r/ro với tỉ số của cọc đơn theo phương pháp giải Pt tích khi hệ số Poisson’ v thay đổi. 44: Quan hệ giữa tỉ số r/ro với tỉ số của cọc đơn theo phương pháp Pt PLAXIS 2D khi hệ số Poisson’ v thay đổi. 45: Quan hệ tỉ bán kính ảnh hưởng với độ lún và tải trọng khi modul cắt của đất thay đổi tính theo phương pháp PLAXIS 2D, 3D. 46: Quan hệ giữa tỉ lệ r/ro với tỉ số phương pháp PLAXIS 2D.

47: Quan hệ giữa tỉ số Ld/ro với tỉ số theo phương pháp PLAXIS 2D Pt   3000 . 48: Quan hệ giữa tỉ số Ld/ro với tỉ số theo phương pháp PLAXIS 2D Pt   1000 . 49: Quan hệ giữa tỉ số Ld/ro với tỉ số theo phương pháp PLAXIS 2D, 3D Pt   300. 50: Quan hệ giữa tỉ số Ld/ro với tỉ số khi modul cắt thay đổi theo phương Pt pháp PLAXIS 2D (L/ro=40).

51: Sai lệch của độ cứng khi tính toán bằng phương pháp giải tích và PLAXIS 2D   3000 . 52: Sai lệch của độ cứng khi tính toán bằng phương pháp giải tích và PLAXIS 3D   3000 . 53: Sai lệch của độ cứng khi tính toán bằng phương pháp giải tích và PLAXIS 2D   1000 . 54: Sai lệch của độ cứng khi tính toán bằng phương pháp giải tích và PLAXIS 2D   300.

55: Sai lệch của độ cứng khi tính toán bằng phương pháp giải tích và PLAXIS 2D   30. 56: Quan hệ giữa tỉ số r/ro với tỉ số Wt/Pt tính theo phương pháp PLAXIS 2D khi thay đổi modul cắt G2, (G1=1E4). 57: Quan hệ tỉ số r/ro với tỉ số được tính theo phương pháp giải tích tại Pt giữa cọc,   1500  , G1=1E4kN/m2, G2=2E4kN/m2. 58: Quan hệ giữa tỉ số r/ro với tỉ số được tính theo phương pháp PLAXIS Pt 2D tại giữa cọc ,   1500  , G1=1E4kN/m2, G2=2E4kN/m2 .59: Quan hệ giữa tỉ số r/ro với tỉ số đựơc tính theo phương pháp giải tích Pt   1000  , G1=1E4kN/m2, G2=3E4kN/m2 .60: Quan hệ giữa tỉ số r/ro với tỉ số được tính theo phương pháp PLAXIS Pt 2D   1000  , G1=1E4kN/m2, G2=3E4kN/m2.

61: Quan hệ tỉ số r/ro với tỉ số được tính theo phương pháp giải tích tại Pt giữa cọc   300  , G1=1E4kN/m2, G2=1E5kN/m2. 62: Quan hệ giữa tỉ số r/ro với tỉ số được tính theo phương pháp PLAXIS Pt 2D tại giữa cọc   300  , G1=1E4kN/m2, G2=1E5kN/m2. 63: Quan hệ giữa tỉ số r/ro với tỉ số được tính theo phương pháp PLAXIS Pt 2D   1500 . 64: Quan hệ giữa tỉ số r/ro với tỉ số được tính theo phương pháp PLAXIS Pt 2D   1000 .

65: Quan hệ giữa tỉ số r/ro với tỉ số được tính theo phương pháp PLAXIS Pt 2D   300 . 66: Sai lệch của độ cứng của cọc đơn trong đất không đồng nhât (2 lớp cát) giữa phương pháp giải tích và phương pháp PLAXIS 2D   1500 . 67: Sai lệch của độ cứng của cọc đơn trong đất không đồng nhất (2 lớp cát) giữa phương pháp giải tích và phương pháp PLAXIS 2D   1000 . 68: Sai lệch của độ cứng của cọc đơn trong đất không đồng nhât (2 lớp cát) giữa phương pháp giải tích và phương pháp PLAXIS 2D   300 .

69: Sai lệch của độ cứng của cọc đơn trong đất không đồng nhât (2 lớp cát) giữa phương pháp giải tích và phương pháp PLAXIS 2D   30. 70: Quan hệ giữa tỉ số r/rg với tỉ số của nhóm cọc (4 cọc) bằng phương Pt pháp giải tích tại giữa chiều sâu cọc (G=10.
