Đánh giá mức độ tin cậy của trị số spt trong tính toán khả năng chịu tải của cọc đúc sẵn hạ vào đất dính ở quận 1 thành phố hồ chí minh

Tài liệu nghiên cứu Đánh giá mức độ tin cậy của trị số spt trong tính toán khả năng chịu tải của, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu

• Tác giả: Trương Như Mạnh
• Người hướng dẫn: PGS TS Dương Hồng Thẩm
• Trường học: Trường Đại Học Mở Thành Phố Hồ Chí Minh
• Chuyên ngành: Xây Dựng Dân Dụng Và Công Nghiệp
• Đề tài: Đánh Giá Mức Độ Tin Cậy Của Trị Số SPT Trong Tính Toán Khả Năng Chịu Tải Cọc Đúc Sẵn Tại Quận 1, TP.HCM
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2018
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT ĐỀ CƯƠNG
• 1. CHƯƠNG 1: GIỚI THIỆU
• 2. CHƯƠNG 2: TỔNG QUAN
• 2.1. Tầm quan trọng
• 3. CHƯƠNG 3: CƠ SỞ LÝ THUYẾT
• 3.1. Công thức của Viện Kiến Trúc Nhật Bản
• 3.2. Công thức của Meyerhoff
• 3.3. Lý thuyết độ tin cậy và lượng hóa sự không chắc chắn
• 3.4. Mô hình Mohr Coulomb – mô hình đàn - dẻo lý tưởng
• 4. CHƯƠNG 4: PHƯƠNG THỨC THỰC HIỆN
• 4.1. Phân tích số liệu thực tế
• 4.2. Tương quan của số SPT và tính chất cơ bản của đất dính (Cohesive soil)
• 5. CHƯƠNG 5: TÍNH KHẢ NĂNG CHỊU TẢI CỌC DÙNG KẾT QUẢ THÍ NGHIỆM XUYÊN THÂM NHẬP CHUẨN SPT
• 5.1. Tính toán sức chịu tải cọc theo chỉ số SPT sau hiệu chỉnh
• 5.2. Tính toán sức chịu tải cọc theo chỉ số SPT chưa hiệu chỉnh
• 5.3. Phân tích sức chịu cực hạn của cọc theo chu trình nén tĩnh dựa vào phần mềm Plaxis 3D
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về SPT Và Khả Năng Chịu Tải Cọc Tại Quận 1

Thí nghiệm SPT (Standard Penetration Test) đóng vai trò quan trọng trong khảo sát địa chất công trình, đặc biệt trong việc đánh giá khả năng chịu tải cọc. Tại Quận 1, TP.HCM, nơi có điều kiện địa chất phức tạp, việc xác định chính xác sức chịu tải của cọc đúc sẵn là vô cùng cần thiết. Tuy nhiên, nhiều ý kiến cho rằng độ tin cậy của SPT đối với đất dính thấp hơn so với đất rời. Điều này đặt ra câu hỏi về mức độ tin cậy thực tế của SPT khi áp dụng vào tính toán thiết kế cọc trong điều kiện địa chất Quận 1, TP.HCM. Luận văn này tập trung đánh giá mức độ tin cậy đó, từ đó đưa ra các khuyến nghị cho việc sử dụng SPT một cách hiệu quả và an toàn.

1.1. Tầm Quan Trọng Của SPT Trong Thiết Kế Cọc Đúc Sẵn

Thí nghiệm SPT cung cấp thông tin giá trị về đặc tính của nền đất, từ đó giúp kỹ sư thiết kế cọc đúc sẵn phù hợp với điều kiện địa chất. SPT cho phép ước tính các thông số cơ học của đất, như độ chặt, góc ma sát trong, và sức kháng cắt không thoát nước. Dựa trên các thông số này, kỹ sư có thể tính toán khả năng chịu tải cọc, bao gồm sức kháng mũi cọc và sức kháng ma sát thành cọc. Việc đánh giá chính xác khả năng chịu tải cọc là yếu tố then chốt để đảm bảo an toàn và ổn định cho công trình xây dựng.

1.2. Thách Thức Về Độ Tin Cậy SPT Ở Khu Vực Địa Chất Quận 1 TP.HCM

Khu vực Quận 1, TP.HCM, có đặc điểm địa chất phức tạp với nhiều lớp đất khác nhau, bao gồm cả đất dính. Nhiều nghiên cứu cho thấy độ tin cậy của SPT trong việc đánh giá đất dính thấp hơn so với đất rời. Các yếu tố như độ ẩm, độ nhạy của đất, và sự hiện diện của nước ngầm có thể ảnh hưởng đến kết quả SPT. Do đó, việc sử dụng kết quả SPT một cách mù quáng có thể dẫn đến sai sót trong việc tính toán khả năng chịu tải cọc, gây nguy hiểm cho công trình. Cần có đánh giá chi tiết và hiệu chỉnh phù hợp để nâng cao độ tin cậy của SPT.

II. Vấn Đề Sai Số SPT Cách Xác Định Và Giảm Thiểu Rủi Ro

Sai số SPT là một vấn đề cần quan tâm khi sử dụng kết quả thí nghiệm để tính toán khả năng chịu tải cọc. Các yếu tố như tay nghề kỹ thuật viên, thiết bị thí nghiệm, và điều kiện địa chất có thể gây ra sai số. Sai số SPT có thể dẫn đến việc đánh giá không chính xác đặc tính của đất, từ đó ảnh hưởng đến việc thiết kế cọc. Việc xác định và giảm thiểu sai số SPT là rất quan trọng để đảm bảo độ tin cậy của kết quả thí nghiệm và tính toán thiết kế. Cần áp dụng các biện pháp kiểm soát chất lượng và hiệu chỉnh kết quả SPT một cách cẩn thận. Điều quan trọng là hiểu rõ bản chất của sai số SPT và các yếu tố ảnh hưởng để có thể đưa ra các quyết định thiết kế hợp lý.

2.1. Các Yếu Tố Gây Ảnh Hưởng Đến Sai Số Thí Nghiệm SPT Tại TP.HCM

Nhiều yếu tố có thể gây ảnh hưởng đến sai số thí nghiệm SPT. Điều kiện địa chất phức tạp, đặc biệt là sự phân lớp và tính không đồng nhất của đất, có thể dẫn đến kết quả SPT biến đổi lớn. Kỹ thuật thi công, bao gồm việc sử dụng thiết bị không đạt chuẩn, quy trình khoan không chính xác, và kỹ năng của kỹ thuật viên, cũng có thể gây ra sai số. Ngoài ra, mực nước ngầm và sự hiện diện của các vật cản trong đất cũng có thể ảnh hưởng đến kết quả SPT. Do đó, cần kiểm soát chặt chẽ các yếu tố này để giảm thiểu sai số.

2.2. Phương Pháp Hiệu Chỉnh SPT Để Nâng Cao Độ Tin Cậy Tính Toán

Để nâng cao độ tin cậy của SPT, cần áp dụng các phương pháp hiệu chỉnh phù hợp. Các phương pháp này thường dựa trên các yếu tố như năng lượng đóng búa, chiều dài cần khoan, đường kính lỗ khoan, và loại đất. Việc hiệu chỉnh SPT giúp đưa kết quả thí nghiệm về một giá trị chuẩn, từ đó giảm thiểu ảnh hưởng của các yếu tố sai lệch. Các công thức hiệu chỉnh SPT thường được quy định trong các tiêu chuẩn thiết kế. Tuy nhiên, cần lựa chọn công thức phù hợp với điều kiện địa chất cụ thể và kinh nghiệm thực tế.

III. Phương Pháp Tính Khả Năng Chịu Tải Cọc Từ Kết Quả SPT Hiệu Chỉnh

Sau khi hiệu chỉnh, kết quả SPT có thể được sử dụng để tính toán khả năng chịu tải cọc. Có nhiều phương pháp khác nhau để tính toán khả năng chịu tải cọc dựa trên SPT, bao gồm các phương pháp kinh nghiệm và các phương pháp dựa trên lý thuyết. Các phương pháp kinh nghiệm thường dựa trên các mối tương quan giữa SPT và khả năng chịu tải cọc được thiết lập từ các kết quả thí nghiệm thực tế. Các phương pháp lý thuyết sử dụng các công thức dựa trên các thông số cơ học của đất được ước tính từ SPT. Việc lựa chọn phương pháp tính toán phù hợp phụ thuộc vào điều kiện địa chất, loại cọc, và kinh nghiệm của kỹ sư.

3.1. Hướng Dẫn Chi Tiết Sử Dụng Tiêu Chuẩn Để Tính Khả Năng Chịu Tải

Việc tính toán khả năng chịu tải cọc cần tuân thủ các tiêu chuẩn thiết kế hiện hành. Các tiêu chuẩn này quy định các công thức, hệ số an toàn, và các yêu cầu kỹ thuật khác. Ví dụ, tiêu chuẩn Việt Nam TCVN 10304:2014 quy định các phương pháp tính toán khả năng chịu tải cọc dựa trên SPT, CPT, và các thí nghiệm khác. Việc tuân thủ tiêu chuẩn giúp đảm bảo tính an toàn và ổn định của công trình. Cần hiểu rõ các quy định trong tiêu chuẩn và áp dụng chúng một cách chính xác.

3.2. So Sánh Ưu Nhược Điểm Các Phương Pháp Tính Toán Sức Chịu Tải Cọc

Mỗi phương pháp tính toán sức chịu tải cọc đều có những ưu và nhược điểm riêng. Các phương pháp kinh nghiệm thường đơn giản và dễ áp dụng, nhưng độ chính xác có thể thấp, đặc biệt khi điều kiện địa chất khác biệt so với các trường hợp đã được nghiên cứu trước đó. Các phương pháp lý thuyết thường phức tạp hơn, nhưng có thể cho kết quả chính xác hơn nếu các thông số cơ học của đất được ước tính chính xác. Việc lựa chọn phương pháp phù hợp cần dựa trên sự cân nhắc giữa độ chính xác và độ phức tạp.

IV. Ứng Dụng Phần Mềm Để Mô Hình Hóa Khả Năng Chịu Tải Cọc Từ SPT

Các phần mềm mô hình hóa như Plaxis 3D có thể được sử dụng để mô phỏng khả năng chịu tải cọc dựa trên kết quả SPT. Phần mềm cho phép xây dựng mô hình địa chất chi tiết và mô phỏng quá trình tải trọng tác dụng lên cọc. Kết quả mô phỏng có thể cung cấp thông tin về ứng suất, biến dạng, và khả năng chịu tải của cọc. Việc sử dụng phần mềm giúp kỹ sư hiểu rõ hơn về hành vi của cọc và đưa ra các quyết định thiết kế tối ưu. Dữ liệu SPT sau khi hiệu chỉnh sẽ là đầu vào quan trọng cho các phần mềm này.

4.1. Hướng Dẫn Sử Dụng Plaxis Để Phân Tích Ứng Xử Cọc Đúc Sẵn

Phần mềm Plaxis cung cấp nhiều tính năng để phân tích ứng xử của cọc đúc sẵn. Để xây dựng mô hình, cần nhập các thông số địa chất từ kết quả SPT, bao gồm loại đất, độ dày lớp đất, và các thông số cơ học. Sau đó, cần xác định kích thước và vật liệu của cọc, cũng như tải trọng tác dụng. Plaxis cho phép lựa chọn các mô hình đất phù hợp, như Mohr-Coulomb hoặc Hardening Soil. Sau khi mô phỏng, có thể xem kết quả về chuyển vị, ứng suất, và khả năng chịu tải của cọc.

4.2. Đánh Giá Độ Tin Cậy Kết Quả Mô Phỏng Bằng Phần Mềm

Kết quả mô phỏng bằng phần mềm cần được đánh giá độ tin cậy. Việc so sánh kết quả mô phỏng với kết quả thí nghiệm thực tế, như thí nghiệm nén tĩnh cọc, có thể giúp đánh giá độ chính xác của mô hình. Nếu có sự khác biệt lớn, cần xem xét lại các thông số đầu vào, mô hình đất, và các giả thiết mô phỏng. Ngoài ra, cần thực hiện phân tích độ nhạy để đánh giá ảnh hưởng của các thông số đầu vào đến kết quả mô phỏng.

V. Phân Tích Kết Quả Nghiên Cứu Thực Tế SPT Tại Quận 1 TP

Để đánh giá mức độ tin cậy của SPT, cần phân tích kết quả nghiên cứu thực tế tại Quận 1, TP.HCM. Điều này bao gồm việc thu thập và phân tích dữ liệu SPT từ các công trình khác nhau. So sánh kết quả SPT với các kết quả thí nghiệm khác, như thí nghiệm nén tĩnh cọc, CPT, và thí nghiệm trong phòng, giúp đánh giá độ chính xác của SPT. Phân tích thống kê các kết quả SPT cũng có thể giúp xác định các yếu tố ảnh hưởng đến độ tin cậy.

5.1. So Sánh Kết Quả SPT Với Thí Nghiệm Nén Tĩnh Cọc

Việc so sánh kết quả SPT với thí nghiệm nén tĩnh cọc là một phương pháp hiệu quả để đánh giá độ tin cậy của SPT. Thí nghiệm nén tĩnh cọc cung cấp kết quả trực tiếp về khả năng chịu tải của cọc, trong khi SPT cung cấp thông tin gián tiếp về đặc tính của đất. Nếu có sự tương đồng giữa kết quả SPT và thí nghiệm nén tĩnh cọc, có thể kết luận rằng SPT là một chỉ số tin cậy để đánh giá khả năng chịu tải cọc. Tuy nhiên, cần lưu ý rằng sự tương đồng này có thể thay đổi tùy thuộc vào điều kiện địa chất và loại cọc.

5.2. Xây Dựng Mối Tương Quan Giữa SPT Và Các Chỉ Tiêu Cơ Lý

Việc xây dựng mối tương quan giữa SPT và các chỉ tiêu cơ lý của đất, như sức kháng cắt, góc ma sát trong, và mô đun biến dạng, có thể giúp nâng cao độ tin cậy của SPT. Các mối tương quan này có thể được thiết lập dựa trên phân tích thống kê dữ liệu thí nghiệm. Tuy nhiên, cần lưu ý rằng các mối tương quan này có thể khác nhau tùy thuộc vào loại đất và điều kiện địa chất. Do đó, cần sử dụng các mối tương quan phù hợp với điều kiện cụ thể.

VI. Kết Luận Giải Pháp Nâng Cao Độ Tin Cậy SPT Tại Quận 1

Luận văn này đã đánh giá mức độ tin cậy của SPT trong việc tính toán khả năng chịu tải cọc tại Quận 1, TP.HCM. Kết quả nghiên cứu cho thấy rằng SPT có thể là một chỉ số hữu ích, nhưng cần được sử dụng một cách cẩn thận và có sự hiệu chỉnh phù hợp. Các yếu tố như sai số thí nghiệm, điều kiện địa chất phức tạp, và lựa chọn phương pháp tính toán có thể ảnh hưởng đến độ tin cậy của SPT. Việc áp dụng các biện pháp kiểm soát chất lượng, hiệu chỉnh SPT, và sử dụng phần mềm mô hình hóa có thể giúp nâng cao độ tin cậy của SPT.

6.1. Đề Xuất Các Biện Pháp Hiệu Quả Kiểm Soát Chất Lượng SPT

Để kiểm soát chất lượng SPT, cần đảm bảo rằng thí nghiệm được thực hiện bởi các kỹ thuật viên có kinh nghiệm và sử dụng thiết bị đạt chuẩn. Cần tuân thủ các quy trình thí nghiệm chính xác và ghi chép đầy đủ kết quả. Kiểm tra và hiệu chỉnh thiết bị thí nghiệm định kỳ để đảm bảo độ chính xác. Phân tích và đánh giá kết quả SPT một cách cẩn thận, chú ý đến các dấu hiệu bất thường. So sánh kết quả SPT với các kết quả thí nghiệm khác để kiểm tra tính nhất quán.

6.2. Hướng Nghiên Cứu Tiếp Theo Kết Hợp SPT Với Các Phương Pháp Khác

Để nâng cao độ tin cậy trong đánh giá khả năng chịu tải cọc, các nghiên cứu tiếp theo nên tập trung vào việc kết hợp SPT với các phương pháp khác, như CPT, thí nghiệm nén tĩnh cọc, và phân tích phần tử hữu hạn. Việc kết hợp các phương pháp này có thể cung cấp thông tin toàn diện hơn về đặc tính của đất và hành vi của cọc. Ngoài ra, cần phát triển các phương pháp hiệu chỉnh SPT phù hợp với điều kiện địa chất cụ thể của Quận 1, TP.HCM.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực xây dựng công trình dân dụng và công nghiệp, việc tính toán sức chịu tải của cọc đóng ép bê tông đúc sẵn là một bước quan trọng nhằm đảm bảo an toàn và hiệu quả công trình. Thí nghiệm xuyên tiêu chuẩn (SPT) được sử dụng phổ biến để đánh giá đặc tính cơ lý của đất nền, từ đó dự báo khả năng chịu tải của cọc. Tuy nhiên, mức độ tin cậy của chỉ số SPT đối với đất dính vẫn còn nhiều tranh cãi, đặc biệt tại các khu vực có điều kiện địa chất phức tạp như Quận 1, TP. Hồ Chí Minh. Theo ước tính, chỉ số SPT có độ tin cậy cao hơn đối với đất cát so với đất dính, do ảnh hưởng của các yếu tố như độ ẩm, áp lực nước ngầm và kỹ thuật thi công.

Mục tiêu nghiên cứu là đánh giá mức độ tin cậy của trị số SPT khi áp dụng vào tính toán sức chịu tải của cọc đúc sẵn hạ vào đất dính tại Quận 1, TP. Hồ Chí Minh, trong giai đoạn từ năm 2016 đến 2018. Nghiên cứu tập trung phân tích dữ liệu thực tế từ 18 công trình khảo sát với 40 hố khoan địa chất, nhằm xác định mối tương quan giữa chỉ số SPT đã hiệu chỉnh và các thông số cơ lý, nén ép của đất dính. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao độ chính xác của các phương pháp tính toán sức chịu tải cọc, góp phần tối ưu hóa thiết kế móng và giảm thiểu rủi ro công trình.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các công thức tính toán sức chịu tải cọc theo tiêu chuẩn Việt Nam TCVN 10304:2014 và các công thức của Viện Kiến Trúc Nhật Bản cùng Meyerhoff (1976). Công thức của Viện Kiến Trúc Nhật Bản xác định cường độ sức kháng của đất dưới mũi cọc và trên thân cọc dựa vào chỉ số SPT đã hiệu chỉnh, hệ số điều chỉnh theo tỷ lệ sức kháng cắt không thoát nước và tỷ lệ mảnh h/d của cọc. Công thức Meyerhoff tập trung vào nền đất rời, sử dụng hệ số điều chỉnh và chỉ số SPT trung bình trong khoảng gần mũi cọc để tính sức chịu tải cực hạn.

Ngoài ra, luận văn áp dụng lý thuyết độ tin cậy và lượng hóa sự không chắc chắn trong tính toán, sử dụng biến ngẫu nhiên với các thông số trung bình, độ lệch chuẩn và hệ số biến động để mô hình hóa sự phân bố dữ liệu. Mô hình Mohr-Coulomb được sử dụng làm mô hình đàn-dẻo lý tưởng để mô phỏng ứng xử cơ học của đất nền, với các thông số chính gồm lực dính C, góc ma sát trong φ, mô đun biến dạng Eoed và hệ số Poisson ν.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ 40 hố khoan địa chất tại 18 công trình xây dựng ở Quận 1, TP. Hồ Chí Minh, bao gồm các loại đất cát, đất sét và đất cát pha sét pha. Dữ liệu SPT được hiệu chỉnh theo độ sâu (N thành N’) và hiệu chỉnh tiếp theo theo đặc tính đất hạt mịn (N’ thành N’’). Các thông số vật lý, cơ học và nén ép của đất được đo đạc và phân tích song song.

Phương pháp phân tích sử dụng hồi quy đa biến và hồi quy đơn biến để xác định mối tương quan giữa chỉ số SPT hiệu chỉnh và các thông số cơ lý như mô đun đàn hồi E, lực dính C, góc ma sát trong φ, chỉ số dẻo IP, dung trọng khô γ. Phân tích được thực hiện với mức độ tin cậy 95% bằng phần mềm Excel với công cụ Analysis Toolpak. Thời gian nghiên cứu kéo dài từ năm 2016 đến 2018, đảm bảo thu thập đủ dữ liệu thực nghiệm và xử lý phân tích.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu chỉnh chỉ số SPT theo độ sâu và đặc tính đất hạt mịn: Kết quả hiệu chỉnh cho thấy chỉ số SPT sau hiệu chỉnh (N’’) phản ánh chính xác hơn các đặc tính cơ lý của đất dính. Ví dụ, tại hố khoan BH1, chỉ số SPT sau hiệu chỉnh có sự điều chỉnh rõ rệt theo mực nước ngầm và độ sâu khảo sát.

2. Mức độ tương quan giữa SPT và các thông số cơ lý: Hồi quy đa biến cho nhóm đất cát đạt hệ số R bình phương 0.392, thể hiện mức độ tin cậy cao; nhóm đất sét pha cát pha có R bình phương 0.235 (trung bình); nhóm đất sét có R bình phương 0.188 (thấp). Điều này cho thấy chỉ số SPT có độ tin cậy cao nhất đối với đất cát, trung bình với đất pha và thấp nhất với đất sét.

3. Mối quan hệ hồi quy đơn biến giữa SPT và mô đun đàn hồi E, lực dính C, góc ma sát trong φ: Ví dụ, với đất cát, mô đun đàn hồi E được mô tả bằng công thức E = 107.496 × N’ (kN/m²) ở khoảng tin cậy 75%, trong khi đất sét có công thức E = 50.57 × N’’ (kN/m²). Lực dính C và góc ma sát trong φ cũng có mối tương quan tuyến tính với chỉ số SPT hiệu chỉnh, nhưng với hệ số thấp hơn ở đất sét.

4. So sánh kết quả tính toán sức chịu tải cọc: Sử dụng chỉ số SPT sau hiệu chỉnh để tính toán sức chịu tải cọc theo tiêu chuẩn TCVN 10304:2014 và mô phỏng phần tử hữu hạn bằng phần mềm Plaxis 3D cho thấy kết quả gần sát với kết quả nén tĩnh thực tế, đặc biệt ở khoảng tin cậy 85%. Điều này khẳng định mức độ tin cậy của chỉ số SPT hiệu chỉnh trong tính toán sức chịu tải cọc đất dính.

Thảo luận kết quả

Nguyên nhân mức độ tin cậy khác nhau của chỉ số SPT giữa các loại đất chủ yếu do đặc tính vật lý và cơ học khác biệt, như độ ẩm, độ chặt, áp lực nước lỗ rỗng và thành phần hạt. Đất cát với tính chất rời, dễ thoát nước nên chỉ số SPT phản ánh chính xác hơn đặc tính đất, trong khi đất dính có tính kết dính cao, độ ẩm biến động lớn làm cho chỉ số SPT bị ảnh hưởng nhiều hơn. Kết quả này phù hợp với các nghiên cứu trong và ngoài nước, đồng thời bổ sung thêm bằng chứng thực nghiệm tại điều kiện địa chất TP. Hồ Chí Minh.

Việc hiệu chỉnh chỉ số SPT theo độ sâu và đặc tính đất hạt mịn là bước quan trọng để nâng cao độ chính xác của chỉ số này. Phân tích hồi quy đa biến và đơn biến cho thấy các mô hình dự báo sức chịu tải cọc dựa trên SPT hiệu chỉnh có thể áp dụng hiệu quả trong thiết kế móng cọc đất dính, giúp giảm thiểu sai số và rủi ro công trình.

Dữ liệu có thể được trình bày qua các biểu đồ hồi quy giữa chỉ số SPT và các thông số cơ lý, bảng so sánh kết quả tính toán sức chịu tải cọc theo các phương pháp khác nhau, cũng như biểu đồ so sánh chuyển vị thực tế và mô phỏng Plaxis 3D ở các khoảng tin cậy 75%, 85%, 95%.

Đề xuất và khuyến nghị

1. Áp dụng hiệu chỉnh chỉ số SPT theo độ sâu và đặc tính đất hạt mịn trong các công trình xây dựng tại TP. Hồ Chí Minh nhằm nâng cao độ chính xác trong tính toán sức chịu tải cọc. Thời gian thực hiện: ngay lập tức; Chủ thể: các đơn vị khảo sát địa chất và thiết kế móng.

2. Phát triển mô hình hồi quy đa biến và đơn biến dựa trên dữ liệu thực tế địa phương để xây dựng hệ thống công thức tính toán sức chịu tải cọc phù hợp với từng loại đất cụ thể. Thời gian: 1-2 năm; Chủ thể: các viện nghiên cứu và trường đại học chuyên ngành xây dựng.

3. Tăng cường đào tạo và nâng cao tay nghề cho cán bộ khảo sát hiện trường nhằm giảm thiểu sai số trong quá trình thi công và lấy mẫu SPT, đảm bảo dữ liệu thu thập có độ tin cậy cao. Thời gian: liên tục; Chủ thể: các công ty khảo sát và đào tạo kỹ thuật.

4. Sử dụng phần mềm mô phỏng phần tử hữu hạn như Plaxis 3D kết hợp với dữ liệu SPT hiệu chỉnh để kiểm tra và đánh giá sức chịu tải cọc trong thiết kế móng, đặc biệt với các công trình có nền đất dính phức tạp. Thời gian: áp dụng trong các dự án mới; Chủ thể: các công ty tư vấn thiết kế và thi công.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế móng và công trình dân dụng: Nghiên cứu cung cấp công thức và phương pháp tính toán sức chịu tải cọc chính xác hơn, giúp tối ưu thiết kế và đảm bảo an toàn công trình.

2. Chuyên gia khảo sát địa chất công trình: Tham khảo các phương pháp hiệu chỉnh chỉ số SPT và phân tích dữ liệu thực nghiệm để nâng cao chất lượng khảo sát hiện trường.

3. Nhà nghiên cứu và giảng viên ngành xây dựng: Tài liệu tham khảo bổ ích cho các nghiên cứu tiếp theo về tính toán sức chịu tải cọc và ứng dụng mô hình Mohr-Coulomb trong địa kỹ thuật.

4. Các đơn vị thi công và giám sát công trình: Hiểu rõ hơn về mức độ tin cậy của chỉ số SPT giúp kiểm soát chất lượng thi công, giảm thiểu rủi ro do sai số trong tính toán móng.

Câu hỏi thường gặp

1. Chỉ số SPT là gì và tại sao cần hiệu chỉnh?
   SPT là chỉ số xuyên tiêu chuẩn dùng để đánh giá đặc tính cơ lý của đất tại hiện trường. Hiệu chỉnh cần thiết do ảnh hưởng của độ sâu, áp lực nước ngầm và đặc tính đất khác nhau, nhằm tăng độ chính xác khi sử dụng trong tính toán sức chịu tải cọc.

2. Mức độ tin cậy của SPT đối với đất dính như thế nào?
   Mức độ tin cậy của SPT đối với đất dính thấp hơn so với đất cát do tính kết dính và độ ẩm biến động. Tuy nhiên, sau khi hiệu chỉnh theo đặc tính đất hạt mịn, chỉ số SPT có thể được sử dụng đáng tin cậy trong tính toán sức chịu tải cọc.

3. Phương pháp nào được sử dụng để phân tích dữ liệu SPT?
   Luận văn sử dụng phân tích hồi quy đa biến và đơn biến với mức độ tin cậy 95% để xác định mối tương quan giữa chỉ số SPT hiệu chỉnh và các thông số cơ lý của đất, từ đó xây dựng mô hình dự báo sức chịu tải cọc.

4. Tại sao cần sử dụng mô hình Mohr-Coulomb trong nghiên cứu này?
   Mô hình Mohr-Coulomb mô phỏng ứng xử đàn-dẻo lý tưởng của đất nền, giúp đánh giá biến dạng và sức chịu tải của đất dưới tác động của cọc, phù hợp với các tính toán địa kỹ thuật trong công trình xây dựng.

5. Làm thế nào để áp dụng kết quả nghiên cứu vào thực tế?
   Kết quả nghiên cứu đề xuất công thức hiệu chỉnh SPT và mô hình tính toán sức chịu tải cọc phù hợp với điều kiện địa chất TP. Hồ Chí Minh, có thể áp dụng trực tiếp trong thiết kế móng, đồng thời kết hợp mô phỏng phần tử hữu hạn để kiểm tra độ chính xác.

Kết luận

• Đã xác định được mức độ tin cậy của chỉ số SPT sau hiệu chỉnh đối với đất dính tại Quận 1, TP. Hồ Chí Minh, với mức độ tin cậy trung bình đến thấp tùy loại đất.
• Phương pháp hiệu chỉnh SPT theo độ sâu và đặc tính đất hạt mịn giúp nâng cao độ chính xác trong tính toán sức chịu tải cọc.
• Mối tương quan hồi quy giữa SPT và các thông số cơ lý như mô đun đàn hồi, lực dính, góc ma sát trong được thiết lập rõ ràng, hỗ trợ mô phỏng và thiết kế móng.
• Kết quả mô phỏng Plaxis 3D và tính toán theo tiêu chuẩn TCVN 10304:2014 cho thấy sự phù hợp với dữ liệu nén tĩnh thực tế, khẳng định tính ứng dụng của nghiên cứu.
• Đề xuất áp dụng các công thức hiệu chỉnh và mô hình tính toán trong thiết kế móng cọc tại các công trình xây dựng ở TP. Hồ Chí Minh, đồng thời tiếp tục nghiên cứu mở rộng phạm vi và nâng cao độ tin cậy.

Các đơn vị thiết kế và khảo sát nên tích hợp kết quả nghiên cứu vào quy trình làm việc, đồng thời phối hợp với các viện nghiên cứu để cập nhật và hoàn thiện mô hình tính toán sức chịu tải cọc phù hợp với điều kiện địa chất đa dạng.

Trích đoạn nội dung tài liệu

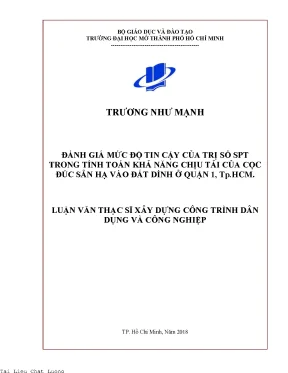

BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƢỜNG ĐẠI HỌC MỞ THÀNH PHỐ HỒ CHÍ MINH ----------------------------------------------- TRƢƠNG NHƢ MẠNH ĐÁNH GIÁ MỨC ĐỘ TIN CẬY CỦA TRỊ SỐ SPT TRONG TÍNH TOÁN KHẢ NĂNG CHỊU TẢI CỦA CỌC ĐÚC SẴN HẠ VÀO ĐẤT DÍNH Ở QUẬN 1, Tp. LUẬN VĂN THẠC SĨ XÂY DỰNG CÔNG TRÌNH DÂN DỤNG VÀ CÔNG NGHIỆP TP. Hồ Chí Minh, Năm 2018 Tai Lieu Chat Luong BỘ GIÁO DỤC VÀ ĐÀO TẠO TRƢỜNG ĐẠI HỌC MỞ THÀNH PHỐ HỒ CHÍ MINH ---------------------------------------- TRƢƠNG NHƢ MẠNH ĐÁNH GIÁ MỨC ĐỘ TIN CẬY CỦA TRỊ SỐ SPT TRONG TÍNH TOÁN KHẢ NĂNG CHỊU TẢI CỦA CỌC ĐÚC SẴN HẠ VÀO ĐẤT DÍNH Ở QUẬN 1, Tp. Chuyên ngành : Xây Dựng Dân Dụng Và Công Nghiệp Mã số chuyên ngành : 6058 02 08 LUẬN VĂN THẠC SĨ XÂY DỰNG CÔNG TRÌNH DÂN DỤNG VÀ CÔNG NGHIỆP Ngƣời hƣớng dẫn khoa học: PGS TS Dƣơng Hồng Thẩm TP.

Hồ Chí Minh, Năm 2018 ii Lời Cam Đoan Tôi cam đoan rằng luận văn “Đánh giá mức độ tin cậy của trị số spt trong tính toán khả năng chịu tải của cọc đúc sẵn hạ vào đất dính ở quận 1, Tp.HCM” là bài nghiên cứu của chính tôi. Ngoại trừ những tài liệu tham khảo đƣợc trích dẫn trong luận văn này, tôi cam đoan rằng toàn phần hay những phần nhỏ của luận văn này chƣa từng đƣợc công bố hoặc đƣợc dùng để nhận bằng cấp ở những nơi khác. Không có sản phẩm nào của ngƣời khác đƣợc sử dụng trong luận văn này mà không đƣợc trích dẫn theo đúng quy định. Hồ Chí Minh, tháng 01 năm 2018 Học viên thực hiện TRƢƠNG NHƢ MẠNH iii Lời cảm ơn Trƣớc tiên tôi xin gởi lời cảm ơn đến tất cả quý Thầy Cô đã giảng dạy trong chƣơng trình cao học Xây Dựng Dân Dụng và Công Nghiệp của trƣờng Đại Học Mở TP.Hồ Chí Minh, những ngƣời đã truyền đạt cho tôi những kiến thức vô cùng hữu ích trong công việc cũng nhƣ trong cuộc sống làm nền tảng cho tôi thực hiện nội dung luận văn này.

Tôi xin gởi đến Thầy PGS TS Dƣơng Hồng Thẩm lời cảm ơn sâu sắc nhất! Xin cảm ơn Thầy đã tận tình hết lòng hƣớng dẫn , dìu dắt tạo cho em hƣớng đi mới trong nghề của mình. Cảm ơn các anh trong LAS 19 Bộ Xây Dựng đã nhiêt tình giúp đỡ tôi trong việc hoàn thành luận văn này. Sau cùng tôi xin gởi lời biết ơn to lớn đến gia đình đã luôn tạo điều kiện tốt nhất về tính thần vật chất cho tôi trong suốt quá trình học cũng nhƣ hoàn thành luận văn. Do thời gian có hạn và kinh nghiệm nghiên cứu khoa học còn non kém nên luận văn vẫn còn nhiều thiếu sót, rất mong nhận đƣợc ý kiến đóng góp của quý Thầy Cô và các anh chị học viên để luận văn đƣợc hoàn thiện hơn.

Hồ Chí Minh, tháng 01 năm 2018 Học viên thực hiện TRƢƠNG NHƢ MẠNH iv Tóm Tắt Đề Cƣơng Hiện nay khi thiết kế tính toán sức chịu tải của cọc đóng ép bê tông đúc sẵn thƣờng dựa trên kết quả của thí nghiệm xuyên tiêu chuẩn SPT. Nhƣng nhiều ý kiến cho rằng mức độ tin cậy của SPT cho đất cát là cao hơn so với đất dính, thậm chí có văn liệu cho rằng, “không đáng tin cậy (unreliable_sic)”. SPT là thí nghiệm hiện trƣờng , chịu ảnh hƣởng của rất nhiều yếu tố nhƣ tay nghề thi công, độ sâu khảo sát, mực nƣớc ngầm, phân tầng lớp đất….Tiếp theo là kể đến công thức xác định SPT hiệu chỉnh các thông số là cố định cho nhiều loại đất nhƣng thực tế thì không giống nhau cho mọi loại đất. Nhƣng chúng ta cần chấp nhận các thông số đó mặc dù mức độ tin cậy của chỉ số SPT còn tùy thuộc vào loại bài toán (nhƣ bài toán cƣờng độ hay biến dạng), loại móng (nông hay sâu), ảnh hƣởng bởi mực nƣớc ngầm.

Một số nghiên cứu chỉ ra rằng: Mức độ tin cậy của số SPT cho bài toán này có thể là cao nhƣng với bài toán kia lại không cao, theo tiêu chuẩn này đạt nhƣng tiêu chuẩn kia lại không. Ở một góc độ khác, xét theo thời điểm tiến hành thí nghiệm thì giá trị SPT lại khác nhau nhƣ đào đất ( xáo trộn, tính nhạy của đất), thi công, hoàn thiện…Trong khi chỉ số SPT cho đất rời tỏ ra khá phụ thuộc vào độ chặt, nhƣng đối với đất dính lại phụ thuộc vào độ ẩm , và hơn thế nữa cùng một khu vực nhƣng độ ẩm khác nhau thì chỉ số SPT lại khác nhau. Do đó vấn đề nghiên cứu sẽ thu hẹp trong phạm vi nghiên cứu đánh giá mức độ tin cậy của chỉ số SPT khi dùng để tính toán khả năng chịu tải của cọc đúc sẵn hạ vào một loại đất mà xem ra, có nhiều ý kiến cho là không tin cậy, đó là lấy đối tƣợng nghiên cứu là đất dính tại Tp. v Mục Lục Lời Cam Đoan.

ii Lời cảm ơn. iii Tóm Tắt Đề Cƣơng. iv Mục Lục. v Danh Mục Hình.

vii Danh Mục Bảng. ix Danh Mục Từ Viết Tắt. xi CHƢƠNG 1: GIỚI THIỆU. 1 CHƢƠNG 2: TỔNG QUAN.

Tầm quan trọng. 8 CHƢƠNG 3: CƠ SỞ LÝ THUYẾT. Công thức của Viện Kiến Trúc Nhật Bản. Công thức của Meyerhoff.

Lý thuyết độ tin cậy và lƣợng hóa sự không chắc chắn. Mô hình Mohr Coulomb – mô hình đàn - dẻo lý tƣởng:. 12 CHƢƠNG 4: PHƢƠNG THỨC THỰC HIỆN. Phân tích số liệu thực tế.

Tƣơng quan của số SPT và tính chất cơ bản của đất dính ( Cohesive soil). 43 CHƢƠNG 5: TÍNH KHẢ NĂNG CHỊU TẢI CỌC DÙNG KẾT QUẢ THÍ NGHIỆM XUYÊN THÂM NHẬP CHUẨN SPT. Tính toán sức chịu tải cọc theo chỉ số SPT sau hiệu chỉnh. Tính toán sức chịu tải cọc theo chỉ số SPT chƣa hiệu chỉnh.

Phân tích sức chịu cực hạn của cọc theo chu trình nén tĩnh dựa vào phần mềm Plaxis 3D:. 94 vi Tài liệu tham khảo. Tài liệu nƣớc ngoài. Tài liệu trong nƣớc.

Dữ liệu phân tích hồi quy đa biến. Dữ liệu phân tích hồi quy đơn biến. 119 vii Danh Mục Hình Hình 3.1 Mặt ngƣỡng dẻo MC trong không gian ứng suất chính .1 Biểu đồ mức độ phân tán của các biến đối với N .2 Biểu đồ Spt sau hiệu chỉnh .3 Chọn data>data analaysis>regression>ok .5 Chọn data>data analaysis>regression>ok .6 Chọn các thông số trong bảng Regression .7 Biểu đồ quan hệ giữa E và SPT đất cát .8 Biểu đồ quan hệ giữa Φ và SPT đất cát .9 Biểu đồ quan hệ giữa E và SPT đất sét .10 Biểu đồ quan hệ giữa C và SPT đất sét .11 Biểu đồ quan hệ giữa Φ và SPT đất sét .12 Biểu đồ quan hệ giữa E và SPT đất sét pha cát pha .13 Biểu đồ quan hệ giữa C và SPT đất sét pha cát pha .14 Biểu đồ quan hệ giữa Φ và SPT đất sét pha cát pha .1 Biểu đồ SPT sau hiệu chỉnh của HK1.2 Biểu đồ SPT sau hiệu chỉnh của HK2.3 Thiết lập tổng thể .4 Khai báo hình trụ hố khoan và gán các lớp đất.5 Khai báo cao độ làm việc .6 Chia lƣới phần tử .7 Tạo pha tính toán .8 Chọn điểm A tại tâm cọc ở vị trí đỉnh cọc .9 Tính toán .10 Xuất kết quả .11 Biểu đồ so sánh chuyển vị thực tế và Plaxis 3D cọc mố B khoảng tin cậy 75% .12 Biểu đồ so sánh chuyển vị thực tế và Plaxis 3D cọc mố B khoảng tin cậy 85% .13 Biểu đồ so sánh chuyển vị thực tế và Plaxis 3D cọc mố B khoảng tin cậy 95% .14 Biểu đồ so sánh chuyển vị thực tế và Plaxis 3D cọc P58 khoảng tin cậy 75% .15 Biểu đồ so sánh chuyển vị thực tế và Plaxis 3D cọc P58 khoảng tin cậy 85% .16 Biểu đồ so sánh chuyển vị thực tế và Plaxis 3D cọc P58 khoảng tin cậy 95% .17 Biểu đồ so sánh chuyển vị thực tế và Plaxis 3D cọc P61 khoảng tin cậy 75% .18 Biểu đồ so sánh chuyển vị thực tế và Plaxis 3D cọc P61 khoảng tin cậy 85% .19 Biểu đồ tƣơng quan giữa sức chịu tải theo SPT N hiệu chỉnh và nén tĩnh .20 Biểu đồ thể hiện sức chịu tải cực hạn cọc .21 Kết quả chuyển vị theo ba khoảng tin cậy bằng Plaxis và nén tĩnh cho cọc Mố B. 93 ix Danh Mục Bảng Bảng 4.1 Tên công trình khảo sát 1-8 .2 Tên công trình khảo sát 9-18 .3 Phân loại lớp đất cho nhóm đất cát .4 Phân loại lớp đất cho nhóm đất sét .6 Phân loại lớp đất cho nhóm đất cát pha sét pha .7 Kết quả hiệu chỉnh SPT hố khoan BH1 .8 Kết quả hồi quy đa biến cho nhóm đất cát .9 Kết quả hồi quy đa biến cho nhóm đất sét .10Kết quả hồi quy đa biến cho nhóm đất sét pha cát pha .11 Kết quả hồi quy đơn biến cho nhóm đất cát của E .12 Kết quả hồi quy đơn biến cho nhóm đất cát củaΦ .13 Kết quả hồi quy đơn biến cho nhóm đất sét của E .14 Kết quả hồi quy đơn biến cho nhóm đất sét của C .15 Kết quả hồi quy đơn biến cho nhóm đất sét của Φ.16 Kết quả hồi quy đơn biến đất sét pha cát pha của E .17 Kết quả hồi quy đơn biến đất sét pha cát pha của C.18 Kết quả hồi quy đơn biến đất sét pha cát pha của Φ .19 Hệ số tƣơng quan cho đất cát .20 Hệ số tƣơng quan cho đất sét .21 Hệ số tƣơng quan cho cát pha sét pha .1 Kết quả hiệu chỉnh SPT hố khoan HK1 .2 Kết quả hiệu chỉnh SPT hố khoan HK2 .3 Kết quả sức chịu tải cọc cho Hk1 8.4 m Ntt Viện KT Nhật Bản .4 Kết quả sức chịu tải cọc cho Hk2 12.2 m Ntt Viện KT Nhật Bản .5 Kết quả sức chịu tải cọc cho Hk1 8.6 m Ntt Viện KT Nhật Bản .6 Kết quả sức chịu tải cọc cho Hk1 8.7 Kết quả sức chịu tải cọc cho Hk2 12.8 Kết quả sức chịu tải cọc cho Hk1 8.9 Kết quả sức chịu tải cọc cho Hk1 8.4 m N Viện KT Nhật Bản.10 Kết quả sức chịu tải cọc cho Hk2 12.2 m N Viện KT Nhật Bản.11 Kết quả sức chịu tải cọc cho Hk1 8.6 m N Viện KT Nhật Bản.12 Kết quả sức chịu tải cọc cho Hk1 8.13 Kết quả sức chịu tải cọc cho Hk2 12.14 Kết quả sức chịu tải cọc cho Hk1 8.15 Thông số địa chất cho hố khoan Hk1 khoảng tin cậy 75% .16 Thông số địa chất cho hố khoan Hk1 khoảng tin cậy 85% .17 Thông số địa chất cho hố khoan Hk1 khoảng tin cậy 95% .18 So sánh kết quả chuyển vị giữa Nén tĩnh và Plaxis 3D cọc Mố B khoảng tin cậy 75% .
