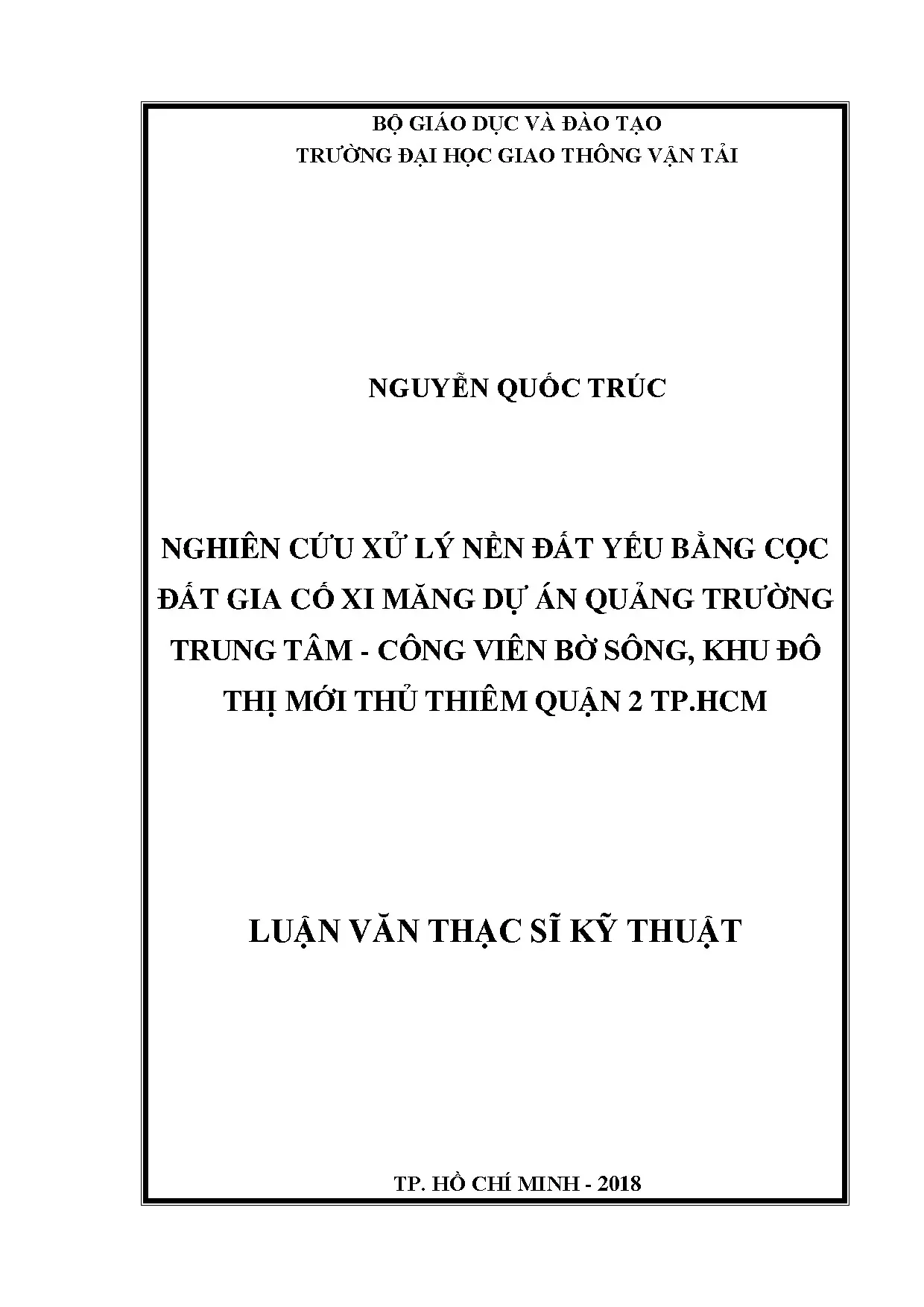

Nghiên Cứu Xử Lý Nền Đất Yếu Bằng Cọc Đất Gia Cố Xi Măng Dự Án Quảng Trường Trung Tâm Thủ Thiêm

Chuyên khảo phân tích Nghiên cứu xử lý nền đất yếu bằng cọc đất gia cố xi măng dự án quảng trường trung tâm công viên bờ, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên

• Tác giả: Nguyễn Quốc Trúc
• Người hướng dẫn: TS. Nguyễn Phước Minh
• Trường học: Trường Đại Học Giao Thông Vận Tải
• Chuyên ngành: Kỹ Thuật Xây Dựng Công Trình Giao Thông
• Đề tài: Nghiên Cứu Xử Lý Nền Đất Yếu Bằng Cọc Đất Gia Cố Xi Măng Tại Quảng Trường Trung Tâm Thủ Thiêm
• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2018
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• PHẦN MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Mục tiêu nghiên cứu của đề tài
• 0.3. Đối tượng nghiên cứu
• 0.4. Phạm vi nghiên cứu
• 0.5. Phương pháp nghiên cứu
• 0.6. Kết cấu của luận văn
• 1. CHƯƠNG 1: ĐẶC ĐIỂM DỰ ÁN QUẢNG TRƯỜNG TRUNG TÂM - CÔNG VIÊN BỜ SÔNG, KHU ĐÔ THỊ MỚI THỦ THIÊM QUẬN 2 TPHCM VÀ CÁC GIẢI PHÁP XỬ LÝ NỀN ĐẤT YẾU
• 1.1. Đặc điểm về dự án quảng trường trung tâm và công viên bờ sông trong khu đô thị mới Thủ Thiêm Quận 2 TPHCM
• 1.1.1. Điều kiện tự nhiên
• 1.1.2. Hiện trạng giao thông
• 1.2. Các giải pháp xử lý nền đất yếu trên thế giới và tại Việt Nam
• 1.2.1. Đặc điểm nền đường đất yếu
• 1.2.2. Đặc điểm xây dựng nền đường trong vùng đất yếu
• 1.2.3. Các giải pháp xử lý nền đường đất yếu
• 1.3. Phân tích để lựa chọn phương án xử lý nền đất yếu của tuyến
• 1.4. Kết luận chương 1
• 2. CHƯƠNG 2: GIẢI PHÁP XỬ LÝ NỀN ĐẤT YẾU BẰNG CỌC ĐẤT GIA CỐ XI MĂNG
• 2.1. Đặc điểm giải pháp
• 2.1.1. Đặc điểm chung giải pháp
• 2.1.2. Đặc điểm về cọc đất gia cố xi măng
• 2.2. Trình tự các ước thiết kế và kiểm toán - cọc đất gia cố xi măng
• 2.2.1. Trình tự các bước thiết kế
• 2.2.2. Trình tự các bước kiểm toán
• 2.3. Phân tích ưu nhược điểm của giải pháp
• 2.4. Công nghệ thi công cọc đất gia cố xi măng
• 2.4.1. Công nghệ trộn khô (Dry jet mixing)
• 2.4.2. Công nghệ trộn ướt (Jet grouting)
• 2.5. Kết luận chương 2
• 3. CHƯƠNG 3: NGHIÊN CỨU GIẢI PHÁP XỬ LÝ NỀN ĐẤT YẾU BẰNG CỌC ĐẤT GIA CỐ XI MĂNG CHO DỰ ÁN QUẢNG TRƯỜNG TRUNG TÂM - CÔNG VIÊN BỜ SÔNG QUẬN 2 TP HCM
• 3.1. Giới thiệu mô hình tính
• 3.1.1. Giới thiệu phần mềm
• 3.1.2. Cơ sở chọn mô hình tính
• 3.2. Mô hình phân tích bài toán
• 3.3. Trình tự kiểm toán giải pháp xử lý nền đường bằng cọc đất gia cố xi măng
• 3.3.1. Cơ sở lý thuyết kiểm toán của nền đường đắp trên đất yếu bằng phương pháp cọc đất gia cố xi măng
• 3.3.2. Trình tự tính toán kiểm toán thiết kế
• 3.3.3. Thông số tính toán
• 3.3.3.1. Mặt cắt tính toán
• 3.3.3.2. Hoạt tải sử dụng
• 3.4. Kết quả kiểm toán
• 3.4.1. Tính toán độ lún nền đường khi chưa gia cố
• 3.4.2. Tính toán độ ổn định của nền đường gia cố cọc đất xi măng
• 3.5. Kết luận chương 3
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Dự Án Quảng Trường Thủ Thiêm Nghiên Cứu Nền Đất

Dự án Quảng trường Trung tâm và Công viên bờ sông Thủ Thiêm đóng vai trò quan trọng trong sự phát triển hạ tầng của TP.HCM. Vị trí trung tâm của khu đô thị mới Thủ Thiêm, đối diện Quảng trường Mê Linh, kết nối với trục đi bộ Nguyễn Huệ, tạo nên một không gian công cộng đa chức năng. Dự án này không chỉ phục vụ các sự kiện chính trị - văn hóa xã hội mà còn đáp ứng nhu cầu sinh hoạt hàng ngày của người dân và du khách. Với diện tích khoảng 27,3 ha, dự án bao gồm hệ thống đường giao thông đô thị, các khu chức năng và hạ tầng kỹ thuật đồng bộ. Việc xây dựng các tuyến đường nội bộ như N13, N14, D5, D10, D7, D8 đòi hỏi giải pháp xử lý nền đất yếu hiệu quả để đảm bảo sự ổn định và tuổi thọ công trình. Nền đất yếu là một thách thức lớn, đòi hỏi các giải pháp kỹ thuật tiên tiến và phù hợp.

1.1. Vị Trí Chiến Lược và Quy Mô Dự Án Thủ Thiêm

Quảng trường Trung tâm và Công viên bờ sông nằm ở vị trí đắc địa, là trái tim của Khu đô thị mới Thủ Thiêm. Với tổng diện tích khoảng 27,3 ha, dự án bao gồm quảng trường trung tâm (20,1 ha) và công viên bờ sông (7,2 ha). Ranh giới khu đất được xác định rõ ràng, phía Bắc giáp các lô phố 1-21 đến 1-03, phía Nam giáp các lô phố 2-11 đến 2-1, phía Đông giáp Hồ trung tâm và phía Tây giáp sông Sài Gòn. Vị trí này tạo điều kiện thuận lợi cho việc kết nối với các khu vực lân cận và phát huy tối đa vai trò là trung tâm văn hóa, giải trí của thành phố. Quy mô dự án đặt ra yêu cầu cao về kỹ thuật xây dựng và quản lý dự án.

1.2. Điều Kiện Địa Hình và Địa Chất Công Trình

Theo khảo sát địa chất, địa hình khu vực dự án có cao độ trung bình từ 0,2 đến 1,6m, với những khu vực thấp nhất có cao độ 0,0m đến 0,5m. Các tuyến đường hiện hữu giáp khu đất có cao độ trung bình từ 1,5m đến 3,0m. Điều kiện địa chất phức tạp với các lớp đất yếu phân bố từ độ sâu 18m đến 20m. Các lớp đất bao gồm đất đắp, sét rất dẻo, cát bụi, cát sét, và các thấu kính cát. Địa chất công trình là yếu tố then chốt ảnh hưởng đến việc lựa chọn giải pháp xử lý nền đất yếu. Việc khảo sát và đánh giá kỹ lưỡng các đặc tính cơ lý của đất là vô cùng quan trọng.

II. Thách Thức Nền Đất Yếu Giải Pháp Xử Lý Tại Thủ Thiêm

Việc xây dựng trên nền đất yếu tại khu vực Thủ Thiêm đặt ra nhiều thách thức kỹ thuật. Nền đất yếu có đặc điểm độ lún lớn, khả năng chịu tải kém và dễ bị biến dạng dưới tác dụng của tải trọng công trình. Điều này có thể dẫn đến các vấn đề như lún không đều, nứt công trình và giảm tuổi thọ công trình. Do đó, việc lựa chọn và áp dụng các giải pháp xử lý nền đất yếu phù hợp là vô cùng quan trọng để đảm bảo sự ổn định và an toàn của dự án. Các giải pháp phổ biến bao gồm cọc đất gia cố xi măng, bấc thấm hút chân không, cọc cát và giếng cát. Mỗi giải pháp có ưu nhược điểm riêng và phù hợp với từng điều kiện địa chất cụ thể.

2.1. Đặc Điểm Nền Đường Đất Yếu và Các Vấn Đề Phát Sinh

Nền đường đất yếu thường có độ lún lớn, khả năng chịu tải thấp và dễ bị biến dạng. Điều này có thể dẫn đến các vấn đề như lún không đều, nứt mặt đường và giảm tuổi thọ công trình. Theo tài liệu nghiên cứu, đất yếu thường có các chỉ tiêu cơ lý kém, như hệ số rỗng lớn, độ ẩm cao và cường độ chịu cắt thấp. Việc xây dựng trên nền đất yếu đòi hỏi các biện pháp gia cố nền móng để tăng cường khả năng chịu tải và giảm độ lún. Các giải pháp cần được thiết kế và thi công cẩn thận để đảm bảo hiệu quả và an toàn.

2.2. Các Giải Pháp Xử Lý Nền Đường Đất Yếu Phổ Biến

Có nhiều giải pháp xử lý nền đường đất yếu, bao gồm: (1) Cọc đất gia cố xi măng: tạo các cột đất trộn xi măng để tăng cường khả năng chịu tải và giảm độ lún; (2) Bấc thấm hút chân không: tăng tốc độ cố kết của đất bằng cách hút nước từ trong đất ra; (3) Cọc cát: tạo các cột cát để tăng cường khả năng thoát nước và giảm độ lún; (4) Giếng cát: tương tự cọc cát, nhưng có kích thước lớn hơn. Việc lựa chọn giải pháp phù hợp phụ thuộc vào điều kiện địa chất, tải trọng công trình và yêu cầu về độ lún dư. Cần phân tích kỹ lưỡng ưu nhược điểm của từng giải pháp để đưa ra quyết định tối ưu.

III. Cọc Đất Gia Cố Xi Măng Giải Pháp Hiệu Quả Tại Thủ Thiêm

Trong số các giải pháp xử lý nền đất yếu, cọc đất gia cố xi măng được đánh giá là một giải pháp hiệu quả và phù hợp với điều kiện địa chất tại khu vực Thủ Thiêm. Phương pháp này tạo ra các cột đất trộn xi măng, giúp tăng cường khả năng chịu tải và giảm độ lún của nền đất. Cọc đất gia cố xi măng có thể được thi công bằng nhiều công nghệ khác nhau, như trộn khô (Dry Jet Mixing) và trộn ướt (Jet Grouting). Việc lựa chọn công nghệ thi công phù hợp phụ thuộc vào loại đất, độ sâu thi công và yêu cầu về chất lượng công trình. Giải pháp này đã được áp dụng thành công trong nhiều dự án xây dựng trên nền đất yếu trên thế giới và tại Việt Nam.

3.1. Đặc Điểm và Ưu Điểm Của Cọc Đất Gia Cố Xi Măng

Cọc đất gia cố xi măng là giải pháp gia cố nền đất bằng cách trộn xi măng với đất tại chỗ, tạo thành các cột đất có cường độ cao hơn. Ưu điểm của phương pháp này bao gồm: (1) Tăng cường khả năng chịu tải của nền đất; (2) Giảm độ lún và thời gian cố kết; (3) Thi công nhanh chóng và ít gây ảnh hưởng đến môi trường xung quanh; (4) Chi phí hợp lý so với các giải pháp khác. Cọc đất gia cố xi măng đặc biệt hiệu quả trong việc xử lý nền đất yếu có độ sâu lớn và tải trọng công trình cao.

3.2. Công Nghệ Thi Công Cọc Đất Gia Cố Xi Măng Trộn Khô và Ướt

Có hai công nghệ thi công cọc đất gia cố xi măng chính: (1) Trộn khô (Dry Jet Mixing): xi măng được đưa vào đất ở dạng bột khô và trộn đều bằng thiết bị chuyên dụng; (2) Trộn ướt (Jet Grouting): xi măng được trộn với nước tạo thành vữa và phun vào đất dưới áp lực cao. Công nghệ trộn khô phù hợp với đất có độ ẩm cao, trong khi công nghệ trộn ướt phù hợp với đất có độ ẩm thấp. Việc lựa chọn công nghệ thi công phụ thuộc vào điều kiện địa chất và yêu cầu kỹ thuật của dự án. Cả hai công nghệ đều đòi hỏi thiết bị chuyên dụng và đội ngũ kỹ thuật có kinh nghiệm.

IV. Nghiên Cứu Ứng Dụng Cọc Đất Xi Măng Tại Quảng Trường Thủ Thiêm

Nghiên cứu ứng dụng cọc đất gia cố xi măng cho dự án Quảng trường Trung tâm và Công viên bờ sông Thủ Thiêm tập trung vào việc đánh giá hiệu quả của giải pháp này trong việc xử lý nền đất yếu và đảm bảo sự ổn định của các công trình. Quá trình nghiên cứu bao gồm việc thu thập và phân tích dữ liệu địa chất, thiết kế cọc đất gia cố xi măng, mô phỏng và tính toán độ lún, ổn định của nền đường. Kết quả nghiên cứu cho thấy cọc đất gia cố xi măng có khả năng giảm độ lún và tăng cường khả năng chịu tải của nền đất, đáp ứng yêu cầu kỹ thuật của dự án. Nghiên cứu này cung cấp cơ sở khoa học và thực tiễn cho việc áp dụng giải pháp cọc đất gia cố xi măng tại các dự án tương tự.

4.1. Mô Hình Tính Toán và Kiểm Toán Giải Pháp Cọc Đất Xi Măng

Việc mô hình hóa và tính toán là bước quan trọng trong quá trình thiết kế cọc đất gia cố xi măng. Các phần mềm chuyên dụng như Plaxis được sử dụng để mô phỏng và phân tích ứng xử của nền đất gia cố. Quá trình kiểm toán bao gồm việc kiểm tra độ lún, ổn định và khả năng chịu tải của nền đường. Các thông số tính toán như cường độ chịu cắt của đất, tỷ lệ xi măng, khoảng cách cọc và chiều dài cọc được xác định dựa trên kết quả khảo sát địa chất và yêu cầu kỹ thuật của dự án. Mô hình tính toán cần được xây dựng chính xác để đảm bảo kết quả phân tích đáng tin cậy.

4.2. Kết Quả Kiểm Toán và Đánh Giá Hiệu Quả Gia Cố Nền Đường

Kết quả kiểm toán cho thấy việc sử dụng cọc đất gia cố xi măng giúp giảm đáng kể độ lún của nền đường so với trường hợp không gia cố. Độ ổn định của nền đường cũng được cải thiện đáng kể, đảm bảo an toàn trong quá trình thi công và khai thác. Hiệu quả gia cố được đánh giá dựa trên các tiêu chí như độ lún dư, hệ số an toàn và khả năng chịu tải. Nghiên cứu này cung cấp các số liệu cụ thể về hiệu quả của cọc đất gia cố xi măng trong việc xử lý nền đất yếu tại dự án Quảng trường Trung tâm và Công viên bờ sông Thủ Thiêm.

V. Kết Luận và Kiến Nghị Ứng Dụng Cọc Đất Tại Thủ Thiêm

Nghiên cứu về xử lý nền đất yếu bằng cọc đất gia cố xi măng tại dự án Quảng trường Trung tâm và Công viên bờ sông Thủ Thiêm đã chứng minh tính hiệu quả của giải pháp này. Cọc đất gia cố xi măng giúp tăng cường khả năng chịu tải, giảm độ lún và đảm bảo sự ổn định của các công trình. Tuy nhiên, việc áp dụng giải pháp này cần được thực hiện cẩn thận, tuân thủ các quy trình kỹ thuật và đảm bảo chất lượng thi công. Cần tiếp tục nghiên cứu và phát triển các công nghệ thi công tiên tiến để nâng cao hiệu quả và giảm chi phí. Các kiến nghị được đưa ra nhằm cải thiện quy trình thiết kế, thi công và quản lý chất lượng cọc đất gia cố xi măng.

5.1. Tóm Tắt Kết Quả Nghiên Cứu và Đánh Giá Chung

Nghiên cứu đã thành công trong việc đánh giá hiệu quả của cọc đất gia cố xi măng trong việc xử lý nền đất yếu tại dự án Quảng trường Trung tâm và Công viên bờ sông Thủ Thiêm. Kết quả cho thấy cọc đất gia cố xi măng có khả năng giảm độ lún và tăng cường khả năng chịu tải của nền đất, đáp ứng yêu cầu kỹ thuật của dự án. Đánh giá chung cho thấy đây là một giải pháp hiệu quả và phù hợp với điều kiện địa chất tại khu vực này.

5.2. Kiến Nghị và Hướng Nghiên Cứu Tiếp Theo Về Cọc Đất

Để nâng cao hiệu quả và giảm chi phí của giải pháp cọc đất gia cố xi măng, cần tiếp tục nghiên cứu và phát triển các công nghệ thi công tiên tiến, như sử dụng vật liệu gia cố mới, tối ưu hóa quy trình trộn và phun xi măng. Cần xây dựng các tiêu chuẩn kỹ thuật và quy trình kiểm soát chất lượng chặt chẽ để đảm bảo chất lượng thi công. Hướng nghiên cứu tiếp theo có thể tập trung vào việc đánh giá ảnh hưởng của cọc đất gia cố xi măng đến môi trường xung quanh và phát triển các giải pháp thi công thân thiện với môi trường.

Trích đoạn nội dung tài liệu

Chương 1: Đặc điểm dự án quảng trường trung tâm – công viên bờ sông, khu đô thị mới thủ thiêm quận 2 tp HCM và các giải pháp sử lý nền đất yếu. +Chương 2: Giải pháp xử lý nền đất yếu b ng cọc đất gia cố xi măng. +Chương 3: Nghiên cứu giải pháp xử lý nền đất yếu b ng cọc đất gia cố xi măng cho dự án quảng trường trung tâm – công viên bờ sông, khu đô thị mới thủ thiêm quận 2 tp HCM * Kết luận và kiến ngh 3 CHƢƠNG 1: ĐẶC ĐIỂM DỰ ÁN QUẢNG TRƢỜNG TRUNG T M - CÔNG VI N BỜ SÔNG, KHU ĐÔ TH MỚI THỦ THI M QUẬN 2 TPHCM VÀ CÁC GIẢI PHÁP XỬ LÝ NỀN ĐẤT YẾU 1. Đ c điểm về án quảng trƣờng trung t m và c ng viên ờ s ng trong khu đ th mới thủ thiêm Quận 2 TPHCM.1 Điều kiện t nhiên [10, tr 7-8].

Đặc điểm vị trí - Vị trí: Quảng trường trung tâm và Công viên bờ sông có vị trí tại Khu Lõi trung tâm của Khu đô thị mới Thủ Thiêm, đối diện Quảng trường Mê Linh, kết nối với Trục Quảng trường đi bộ Nguyễn Huệ đến công trình điểm nhấn là trụ sở Ủy ban nhân thánh phố Hồ Chí Minh. - Ranh giới và diện tích:  Quảng trường và Công viên bờ sông:Tổng diện tích khoảng 273. Trong đó:  Diện tích Quảng trường trung tâm: khoảng 201.  Diện tích Công viên bờ sông : khoảng 72.631,7m²  Giới hạn khu đất quy hoạch: o Phía Bắc giáp các Lô phố số: 1-21; 1-19; 1- 15; 1-11; 1-07; 1-03 (theo điều chỉnh quy hoạch phân khu 1/2000 Khu đô thị mới Thủ Thiêm); o Phía Nam giáp các Lô phố số: 2-11; 2-9; 2- 7;2-5; 2-3; 2-1 (theo điều chỉnh quy hoạch phân khu 1/2000 Khu đô thị mới Thủ Thiêm); o Phía Đông giáp : Hồ trung tâm; o Phía Tây giáp : sông Sài Gòn.

 Công viên phía Bắc: Tổng diện tích khu công viên phía Bắc khoảng: 170. Điều kiện địa hình khu vực 4 Theo báo cáo khảo sát do Công ty Cổ phần Phát triển Bất động sản Sài Gòn thực hiện tháng 05/2016, điều kiện địa hình khu vực dự án như sau: - Đặc điểm địa hình: Cao độ trung bình từ 0,2 đến 1,6m. Chỗ thấp nhất tại các khu vực ao hồ dừa nước phía Tây có cao độ 0,0m đến 0,5m và cao hơn tại khu vực cỏ lau phía Đông với cao độ từ 1,4 đến 2,1m (theo hệ cao độ, tọa độ VN2000); - Các tuyến đường hiện hữu giáp khu đất có cao độ trung bình: Tuyến Đại lộ Mai Chí Thọ từ 2,5 – 3,0m; tuyến đường Trần Não từ 1,5m – 1,8m theo hệ cao độ Quốc gia Hòn Dấu; - Xung quanh khu đất không có nhà dân nên việc xây dựng công trình sẽ không bị ảnh hưởng của vấn đề giải tỏa c ng như tái định cư. Điều kiện địa chất công trình Địa chất dự án các tuyến đường chính trong khu đô thị Thủ Thiêm Tham khảo Hồ sơ Báo cáo khảo sát địa chất công trình“Xây dựng các tuyến Đường Chính Trong Khu Đô Thị Mới Thủ Thiêm” do Công ty TNHH Thế Giới Kỹ Thuật thực hiện tháng 3/2013, địa chất khu vực các đoạn đường R1, R2, R3 đi qua Quảng trường trung tâm và Công viên bờ sông như sau: Địa chất khu vực đường R1: - Lớp K: Đất đắp, đất mặt bao gồm: lớp mỏng sét lẫn hữu cơ, xám xanh, xám vàng, nâu vàng.

Lớp này chủ yếu là đất đắp bờ, đắp đường, nền nhà, đất ruộng. Bề dày lớp biến đổi từ 0. - Lớp 1a: Sét rất dẻo (CH), đôi chỗ lẫn các lớp cát mỏng, lẫn hữu cơ, xám xanh, xám đen, trạng thái chảy đến dẻo chảy. Bề dày lớp thay đổi từ 9.

Cao độ đáy lớp biến đổi từ -11. - Lớp 1 : Sét rất dẻo k p cát (CH)/(CH)s, xen lẫn các lớp mỏng cát, lẫn hữu cơ, xám xanh, xám đen, trạng thái dẻo chảy đến dẻo mềm. Bề dày lớp 4. 5 - Lớp 2: Cát bụi, cát sét (SC-SM), nâu vàng, xám xanh, kết cấu rời rạc đến chặt vừa,.

Lớp đất 2 n m dưới lớp 1a và 1b. Các lỗ khoan tuyến phần lớn kết thúc trong lớp này. - Lớp 3: Sét rất dẻo, đôi chổ ít dẻo, (CH)/(CL), màu nâu vàn, xám nâu, trạng thái dẻo cứng đến nửa cứng. Các lỗ khoan tuyến hầu hết kết thúc trong lớp này.

- Lớp 4a: Cát bụi, cát sét (SC-SM), đôi chỗ lẫn sạn sỏi thạch anh, màu xám xanh, xám vàng, xám trắng, kết cầu rời rạc đến chặt vừa. Lớp đất 4 n m dưới lớp 1a ; 1b và 2. Các lỗ khoan tuyến hầu hết kết thúc trong lớp này. - Thấu kính TK-1: Cát bụi, cát sét (SC-SM), màu xám xanh, kết cấu rời rạc, xuất hiện ở hố khoan LKR1-15, bề dày 4.

Địa chất khu vực đường R2 Lớp K: Đất đắp, đất bề mặt, bao gồm: Lớp mỏng sét lẫn hữu cơ, xám xanh, xám vàng, nâu vàng. Lớp này chủ yếu là đất đắp bờ, đắp đường, nền nhà, đất ruộng…(xem cụ thể trong phần hình trụ các lỗ khoan). Bề dày lớp biến đổi từ 0. Lớp 1a: Sét rất dẻo (CH) lẫn hữu cơ, đôi chỗ lẫn các lớp cát mỏng, màu xám xanh, xám đen, trạng thái chảy đến dẻo chảy.

Vị trí địa tầng n m dưới lớp lớp đất san lấp. Bề dày lớp thay đổi từ 13. Cao độ đáy lớp biến đổi từ -26. Lớp 1 : Sét rất dẻo k p cát (CH)/(CH)s, đôi chỗ lẫn hữu cơ, xen lẫn các lớp mỏng cát, xám xanh, xám nâu, trạng thái dẻo chảy đến dẻo mềm.

Vị trí địa tầng n m dưới lớp 1a. Bề dày lớp thay đổi từ 1. Cao độ đáy lớp biến đổi từ -29. Lớp này gặp ở hố khoan LKR2-5, LKR2-6, LKR2-7, LKC8-1, LKC8-2, LKC15-1, LKC15-2.

Lớp 3: Sét rất dẻo (CH), đôi chỗ sét ít dẻo, màu xám xanh, nâu vàng, trạng thái dẻo cứng đến nửa cứng. Vị trí địa tầng n m dưới lớp 1a và lớp 1b. Bề dày lớp thay đổi từ 2. Cao độ đáy lớp biến đổi từ -26.

Lớp này gặp ở hố khoan LKR2-1, LKR2-2, LKR2-3, LKR2-4, LKC8-1, LKC8-2. 6 Lớp 4a: Cát bụi, cát sét (SC-SM), màu xám xanh, xám đen, xám trắng, kết cầu rời rạc đến chặt vừa. Vị trí địa tầng n m dưới lớp 1a, 1b và lớp 3. Bề dày lớp này chưa được xác định do chưa khảo sát đến độ sâu đáy lớp.

Lớp này gặp ở hầu hết các hố khoan. Thấu kính TK-1: Cát bụi, cát sét, màu xám xanh, kết cấu rời rạc. Vị trí địa tầng n m giữa lớp 1a. Bề dày thấu kính 1.50m, gặp ở hố khoan LKR2-9.

Cao độ đáy thấu kính -18. Địa chất khu vực đường R3 Lớp K: Đất đắp, đất mặt bao gồm: lớp mỏng sét lẫn hữu cơ, xám xanh, xám vàng, nâu vàng. Lớp này chủ yếu là đất đắp bờ, đắp đường, nền nhà, đất ruộng. Bề dày lớp biến đổi từ 0.

- Lớp 1a: Sét rất dẻo (CH), đôi chỗ lẫn các lớp cát mỏng, lẫn hữu cơ, xám xanh, xám đen, trạng thái chảy đến dẻo chảy. Vị trí địa tầng n m dưới lớp lớp đất san lấp. Bề dày lớp thay đổi từ 7. Cao độ đáy lớp biến đổi từ -32.

- Lớp 1 : Sét rất dẻo k p cát (CH)/(CH)s, xen lẫn các lớp mỏng cát, xám xanh, xám đen, trạng thái dẻo chảy đến dẻo mềm. Bề dày lớp thay đổi từ 2. Cao độ đáy lớp biến đổi từ -26. - Lớp 2: Cát bụi, cát sét, đôi chỗ lẫn sạn sỏi thạch anh, màu xám xanh, xám trắng, nâu vàng, kết cấu từ rời đến chặt vừa.

Vị trí địa tầng n m dưới lớp 1a và lớp 1b. Bề dày lớp thay đổi từ 1. Cao độ đáy lớp biến đổi từ -21. Lớp này gặp ở hố khoan LKR3-12, LKR3-13, LKR3-14, LKC17-1, LKC17-3.

- Lớp 3: Sét rất dẻo, màu xám xanh, xám đen, nâu vàng, trạng thái dẻo cứng đến nửa cứng. Vị trí địa tầng n m dưới lớp 2 và lớp 1b. Bề dày lớp thay đổi từ 1. Cao độ đáy lớp biến đổi từ - 31.

Lớp này gặp ở hố khoan LKR3-11, LKR3-12, LKR3-14, LKC17-1, LKC17-3. - Lớp 4a: CÁT BỤI, CÁT SÉT, đôi chỗ lẫn sạn sỏi thạch anh, màu xám xanh, xám vàng, xám trắng, kết cầu rời rạc đến chặt vừa. Vị trí địa tầng n m dưới lớp 1a, 1b và lớp 3. Bề dày lớp thay đổi từ 1.

Cao độ đáy lớp biến đổi từ -33. - Thấu kính TK-1: cát bụi, cát sét, màu xám xanh, xám trắng, kết cấu chặt vừa. Vị trí địa tầng n m dưới lớp 1a, xen k p giữa hai lớp 1a và 1b. Bề dày 7 biến đổi từ 1.20m, các hố khoan LKR3-14 và LKR3-15.

Cao độ đáy thấu kính biến đổi từ -20. Địa chất phần công trình ngầm, công trình nổi thuộc Quảng trường trung tâm Căn cứ hồ sơ khảo sát địa chất phần công trình ngầm và công trình nổi thuộc dự án Quảng trường trung tâm và Công viên bờ sông (18 lỗ khoan ký hiệu LKS1 ÷ LKS18), đặc điểm địa chất như sau: - Lớp K: Đất trên mặt là đất san lấp, gặp ở tất cả các lỗ khoan trừ các lỗ khoan dưới nước (LKS-5, LKS-6, LKS-8, LKS-9, LKS-10), với bề dày từ 0,3m (LKS-11) đến 3,3m (LKS-17) bao gồm hỗn hợp cát san lấp, mảnh vỡ bê tông, cấp phối đá dăm, xà bần, sét chảy. Thành phần vật liệu của lớp không đồng nhất, phân bố cục bộ. Cao độ đáy lớp thay đổi từ -1,45m (LKS- 18) đến 0,95m (LKS-4).

- Lớp 1: SÉT rất dẻo (CH), xám xanh, xám đen, đôi chỗ k p lớp cát, hữu cơ, trạng thái chảy – dẻo chảy. Lớp này gặp ở tất cả các lỗ khoan. Bề dày lớp thay đổi từ 15,1m (LKS-16) đến 30,0m (LKS-5 và LKS-6). Cao độ đáy lớp thay đổi từ -29,92m (LKS-7) đến -15,52m (LKS-16).

- Lớp 2a: SÉT rất dẻo (CH), màu xám xanh, xám vàng, đôi chỗ k p cát, trạng thái dẻo cứng đến nửa cứng. Lớp này chỉ gặp ở các lỗ khoan LKS-17 và LKS-18. Bề dày lớp thay đổi từ 6,8m (LKS-18) đến 8,3m (LKS-17). Cao độ đáy lớp thay đổi từ -29,35m (LKS-17) đến -28,95m (LKS-18).

- Lớp 2 : SÉT (CL/CH), màu xám đen, xám xanh, xám vàng, nâu đỏ, đôi chỗ lẫn cát, trạng thái dẻo mềm đến dẻo cứng. Lớp này chỉ gặp ở các lỗ khoan LKS-12, LKS-13, LKS-15, LKS-17 và LKS-18. Bề dày lớp thay đổi từ 2,0m (LKS-13) đến 8,9m (LKS-17). Cao độ đáy lớp thay đổi từ -38,25m (LKS-17) đến -23,37m (LKS-13).

- Lớp 3: CÁT lẫn bụi xen k p sét (SM/SC-SM), đôi chỗ k p cát kết, sỏi sạn, màu xám vàng, xám trắng, xám đen, kết cấu rời rạc đến chặt vừa. Lớp này gặp ở tất cả các lỗ khoan. Bề dày lớp thay đổi từ 1,7m (LKS-8) đến 15,5m (LKS-16). Cao độ đáy lớp thay đổi từ -42,55m (LKS-17) đến -30,19 m (LKS-14).
