Giới thiệu dự án

Nông nghiệp công nghệ cao và hệ thống canh tác trong nhà (vertical farming, smart greenhouse) đang trải qua cuộc cách mạng về giải pháp chiếu sáng nhân tạo. Theo các thống kê từ ngành quang điện tử và nông nghiệp thông minh, công nghệ đi-ốt phát quang chuyển đổi bột huỳnh quang (pc-LED - Phosphor-Converted Light Emitting Diode) thế hệ thứ tư sở hữu ưu thế vượt trội về hiệu suất quang học, tuổi thọ vận hành (>50.000 giờ) và khả năng tiết kiệm năng lượng hơn 60% so với đèn phóng điện cao áp truyền thống (HPS/HID). Tuy nhiên, các nguồn sáng WLED thương mại hiện nay vốn dựa trên chip LED xanh lam (450 nm) kết hợp bột huỳnh quang $\text{YAG:Ce}^{3+}$ lại thiếu hụt nghiêm trọng thành phần phát xạ trong dải đỏ (Red) và đỏ xa (Far-Red), dẫn đến chỉ số hoàn màu thấp (CRI ~ 70) và hoàn toàn không tương thích với phổ hấp thụ sinh học của thực vật.

Quá trình quang hình thái học (photomorphogenesis), sinh trưởng và chu kỳ ra hoa của thực vật phụ thuộc mật thiết vào sắc tố quang cảm biến sắc tố thực vật (phytochrome). Phytochrome tồn tại ở hai trạng thái chuyển hóa thuận nghịch: dạng $P_{\text{r}}$ hấp thụ cực đại ở vùng đỏ ($\lambda \approx 660\text{ nm}$) và dạng $P_{\text{fr}}$ hấp thụ cực đại ở vùng đỏ xa ($\lambda \approx 730\text{ nm}$). Các loại đèn LED chiếu sáng cây trồng hiện hành trên thị trường chủ yếu sử dụng vật liệu huỳnh quang gốc đất hiếm ($\text{Eu}^{3+}, \text{Eu}^{2+}$) đắt đỏ, độc hại hoặc các chip LED đỏ đơn sắc có giá thành cao và độ suy giảm quang thông nhanh theo nhiệt độ.

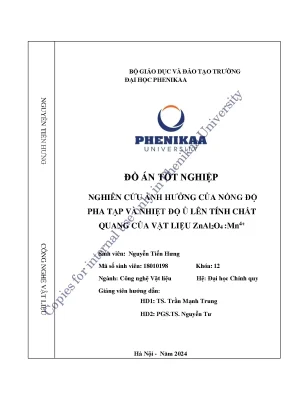

Dự án đồ án tốt nghiệp "Nghiên cứu ảnh hưởng của nồng độ pha tạp và nhiệt độ ủ lên tính chất quang của vật liệu $\text{ZnAl}_2\text{O}_4:\text{Mn}^{4+}$" tập trung giải quyết triệt để bài toán tối ưu hóa vật liệu huỳnh quang phát xạ dải đỏ - đỏ xa không chứa đất hiếm, sử dụng ion kim loại chuyển tiếp $\text{Mn}^{4+}$ tích hợp vào mạng nền bán dẫn spinel $\text{ZnAl}_2\text{O}_4$.

[Nguồn kích thích NUV (389 nm)]
[Bức xạ phát xạ đa đỉnh Đỏ - Đỏ xa (660 nm - 730 nm)]

Mục tiêu dự án

  1. Tổng hợp thành công hệ vật liệu bột huỳnh quang vô cơ $\text{ZnAl}_2\text{O}_4:\text{Mn}^{4+}$ đơn pha thông qua phương pháp phản ứng pha rắn (Solid-State Reaction).
  2. Khảo sát định lượng ảnh hưởng của nhiệt độ ủ mẫu trong dải $1000^\circ\text{C} - 1400^\circ\text{C}$ đối với độ kết tinh, độ tinh khiết pha và cường độ phát quang.
  3. Xác định nồng độ pha tạp tối ưu của ion hoạt hóa $\text{Mn}^{4+}$ trong dải $0,05%\text{ mol} - 1,5%\text{ mol}$ nhằm triệt tiêu hiện tượng dập tắt huỳnh quang do nồng độ (concentration quenching).
  4. Phân tích đối sánh tương thích quang phổ giữa phổ phát xạ huỳnh quang (PL), phổ kích thích huỳnh quang (PLE) của vật liệu với phổ hấp thụ của hệ sắc tố phytochrome ($P_{\text{r}}$ và $P_{\text{fr}}$).

Phạm vi và giới hạn kỹ thuật

  • Phương pháp tổng hợp: Phản ứng pha rắn nhiệt độ cao trong môi trường không khí tự nhiên.
  • Dải nồng độ khảo sát: $x = 0,05%; 0,1%; 0,2%; 0,5%; 1,0%; 1,5%\text{ mol Mn}^{4+}$.
  • Giới hạn nhiệt độ nung: $1000^\circ\text{C} - 1400^\circ\text{C}$ (giới hạn trên tại $1400^\circ\text{C}$ do nhiệt độ $\ge 1500^\circ\text{C}$ gây nóng chảy cấu trúc và phá hủy pha tinh thể).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Hệ vật liệu huỳnh quang Tâm phát quang Đỉnh phát quang ($\lambda_{\text{em}}$) Vùng hấp thụ ($\lambda_{\text{ex}}$) Ưu điểm Nhược điểm / Hạn chế
$\text{YAG:Ce}^{3+}$ $\text{Ce}^{3+}$ (Đất hiếm) $530 - 550\text{ nm}$ (Vàng) $450\text{ nm}$ (Blue) Hiệu suất lượng tử cao Thiếu phát xạ đỏ ($>620\text{ nm}$), không kích thích được phytochrome
$\text{SrY}_2\text{O}_4:\text{Eu}^{3+}$ $\text{Eu}^{3+}$ (Đất hiếm) $610 - 624\text{ nm}$ (Đỏ cam) $393\text{ nm}$ (NUV) Vạch phổ hẹp, sắc nét Chi phí vật liệu cao, độc tính môi trường, đỉnh phát xạ chưa chạm vùng đỏ xa ($730\text{ nm}$)
$\text{Ca}_2\text{GdSbO}_6:\text{Mn}^{4+}$ $\text{Mn}^{4+}$ (Kim loại) $676\text{ nm}$ (Đỏ) $356\text{ nm}$ (UV) Không dùng đất hiếm Quy trình tổng hợp phức tạp, chứa kim loại nặng ($\text{Sb}$), độ bền nhiệt trung bình
$\text{ZnAl}_2\text{O}_4:\text{Mn}^{4+}$ (Nghiên cứu) $\text{Mn}^{4+}$ (Kim loại) $660 - 730\text{ nm}$ (Đỏ - Đỏ xa) $389\text{ nm}$ (NUV) Phổ phát xạ kép phủ cả $P_{\text{r}}$ và $P_{\text{fr}}$, nền spinel bền nhiệt/hóa, chi phí thấp Yêu cầu nhiệt độ thiêu kết cao ($1400^\circ\text{C}$)

Phân tích ưu tiên yêu cầu kỹ thuật (Ma trận MoSCoW)

  • Must have (Bắt buộc): Tạo pha spinel lập phương $\text{ZnAl}_2\text{O}_4$ đồng nhất; ion $\text{Mn}^{4+}$ thay thế đúng vị trí bát diện $[\text{AlO}_6]$; đỉnh kích thích nằm trong dải NUV ($380 - 400\text{ nm}$); phát xạ mạnh trong dải $660 - 730\text{ nm}$.
  • Should have (Nên có): Kích thước hạt đồng đều $1 - 15\ \mu\text{m}$ phục vụ trực tiếp quá trình đóng gói chip LED; quy trình điều chế không dung môi độc hại.
  • Could have (Có thể có): Giảm nhiệt độ thiêu kết xuống dưới $1200^\circ\text{C}$ thông qua chất trợ dung (flux).
  • Won't have (Không thực hiện): Đưa nhiệt độ phản ứng vượt quá $1500^\circ\text{C}$ gây biến tính pha lỏng; sử dụng môi trường khí khử ($\text{H}_2/\text{Ar}$) làm chuyển hóa ion về dạng $\text{Mn}^{2+}$ (gây phát xạ xanh lục $511\text{ nm}$).

Thiết kế hệ thống và thông số công nghệ

Cấu trúc tinh thể mạng nền kẽm aluminate ($\text{ZnAl}_2\text{O}_4$, khoáng vật gahnite tự nhiên) thuộc nhóm không gian lập phương $Fd\bar{3}m$ với hằng số mạng $a = 8,088\text{ \AA}$. Trong cấu trúc này:

  • Cation $\text{Zn}^{2+}$ chiếm vị trí tọa độ tứ diện 8a $[\text{ZnO}_4]$.
  • Cation $\text{Al}^{3+}$ chiếm vị trí tọa độ bát diện 16d $[\text{AlO}_6]$.
  • Do bán kính ion của $\text{Mn}^{4+}$ ($r = 0,53\text{ \AA}$) tương đương gần như hoàn hảo với bán kính ion của $\text{Al}^{3+}$ ($r = 0,535\text{ \AA}$), các ion $\text{Mn}^{4+}$ dễ dàng đi vào thay thế vị trí của $\text{Al}^{3+}$ trong trường tinh thể bát diện $[\text{AlO}_6]$, chịu lực trường tinh thể mạnh tạo ra sự phân tách các mức năng lượng theo giản đồ Tanabe - Sugano ($d^3$).

Danh mục thiết bị và cấu hình chuẩn

  • Cân phân tích điện tử: ASONE 220g01mgi (độ phân giải $0,0001\text{ g}$, độ tuyến tính $\pm 0,0003\text{ g}$).
  • Tủ sấy đối lưu: ASONE OFW-450B-R ($20 - 270^\circ\text{C}$, công suất nhiệt $1300\text{ W}$).
  • Hệ lò nung nhiệt độ cao: Nabertherm L 15/13 ($T_{\max} = 1300^\circ\text{C}$) & Nabertherm LHT 02/17 ($T_{\max} = 1700^\circ\text{C}$).
  • Máy nghiền bi hành tinh: Fritsch Pulverisette (buồng nghiền $2 \times 30\text{ ml}$, dải tốc độ $150 - 1100\text{ rpm}$).
  • Thiết bị nhiễu xạ tia X (XRD): Bruker D8 Advance Eco (nguồn bức xạ $\text{Cu-K}_\alpha$, $\lambda = 1,541\text{ \AA}$, góc quét $2\theta = 15^\circ - 75^\circ$).
  • Kính hiển vi điện tử quét phát xạ trường (FESEM/EDS): JEOL JSM-7600F (độ phân giải $3\text{ nm}$, áp suất chân không $< 10^{-3}\text{ Pa}$).
  • Hệ phổ huỳnh quang phân giải cao: Horiba Jobin Yvon NanoLog (nguồn kích thích Xenon arc lamp $450\text{ W}$, dải bước sóng $250 - 800\text{ nm}$).

Phương pháp nghiên cứu và quy trình thực nghiệm

Phương pháp tổng hợp dựa trên cơ chế phản ứng dị pha trạng thái rắn: $$\text{ZnO} + \left(1 - \frac{y}{2}\right)\text{Al}_2\text{O}_3 + y\text{MnO}2 \xrightarrow{1400^\circ\text{C},\ 5\text{h},\ \text{air}} \text{ZnAl}{2-y}\text{Mn}_y\text{O}_4 + \frac{y}{4}\text{O}_2\uparrow$$

+---------------------------------------------------------------------------------------+
|                              QUY TRÌNH KIỂM SOÁT RỦI RO                               |
+------------------------------------+--------------------------------------------------+
| RỦI RO KỸ THUẬT                    | GIẢI PHÁP KIỂM SOÁT ĐÃ THỰC THI                  |
+------------------------------------+--------------------------------------------------+
| Pha tạp chất ZnO/Al2O3 chưa phản   | Tăng nhiệt độ ủ lên 1400°C và duy trì thời gian  |
| ứng hoàn toàn ở nhiệt độ thấp      | đẳng nhiệt 5 giờ nhằm đảm bảo khuếch tán mạng    |
+------------------------------------+--------------------------------------------------+
| Mẫu bị nóng chảy kết khối ở 1500°C | Khống chế nhiệt độ làm việc tối đa ở mức 1400°C  |
| phá hủy cấu trúc lỗ xốp            | bằng bộ điều khiển PID của lò nung Nabertherm    |
+------------------------------------+--------------------------------------------------+
| Khử Mn4+ thành Mn2+ phát xạ lục    | Nung hoàn toàn trong khí quyển oxy hóa tự nhiên   |
| (511 nm) sai lệch phổ thiết kế     | (không khí), duy trì trạng thái hóa trị +4 bền   |
+------------------------------------+--------------------------------------------------+

Implementation và kết quả

Quy trình tổng hợp và thuật toán xử lý dữ liệu

Thuật toán xác định lượng cân tiền chất và tính toán độ dịch chuyển hằng số mạng tinh thể dựa trên định luật Bragg ($2d\sin\theta = n\lambda$) được xây dựng bằng Python nhằm đảm bảo độ chính xác thành phần stoichiometry:

import numpy as np

def calculate_precursor_masses(target_mass_g: float, mn_mol_fraction: float):
    """
    Tính toán khối lượng tiền chất ZnO, Al2O3, MnO2 để tổng hợp ZnAl(2-y)MnyO4.
    y = mn_mol_fraction (ví dụ: 0.001 ứng với 0.1% mol Mn4+)
    """
    M_Zn = 65.38
    M_Al = 26.9815
    M_Mn = 54.938
    M_O = 15.999

    # Khối lượng mol các oxit tiền chất
    M_ZnO = M_Zn + M_O
    M_Al2O3 = 2 * M_Al + 3 * M_O
    M_MnO2 = M_Mn + 2 * M_O

    # Khối lượng mol của ZnAl(2-y)MnyO4
    M_target = M_Zn + (2 - mn_mol_fraction) * M_Al + mn_mol_fraction * M_Mn + 4 * M_O
    total_moles = target_mass_g / M_target

    mass_ZnO = total_moles * 1.0 * M_ZnO
    mass_Al2O3 = total_moles * ((2.0 - mn_mol_fraction) / 2.0) * M_Al2O3
    mass_MnO2 = total_moles * mn_mol_fraction * M_MnO2

    return {
        "ZnO_mass_g": np.round(mass_ZnO, 5),
        "Al2O3_mass_g": np.round(mass_Al2O3, 5),
        "MnO2_mass_g": np.round(mass_MnO2, 5),
        "Molar_Mass_Product": np.round(M_target, 4)
    }

# Tính toán mẫu ZnAl1.999Mn0.001O4 cho khối lượng mẻ 5.0 gram
formulation = calculate_precursor_masses(target_mass_g=5.0, mn_mol_fraction=0.001)
print(f"Chi tiết khối lượng mẻ nạp 5g: {formulation}")

Kết quả phân tích và kiểm định đặc tính

1. Hình thái học bề mặt (FESEM)

Ảnh chụp hiển vi điện tử quét FESEM của dãy mẫu $\text{ZnAl}_2\text{O}_4:x%\text{Mn}^{4+}$ ($x = 0,05% - 1,5%$) ủ tại $1400^\circ\text{C}$ trong 5 giờ cho thấy:

  • Hạt vật liệu có cấu trúc đa tinh thể dạng khối góc cạnh đặc trưng của hệ tinh thể lập phương, phân bố kích thước hạt trong dải $1 - 15\ \mu\text{m}$.
  • Biến thiên nồng độ $\text{Mn}^{4+}$ không làm thay đổi hình thái bề mặt và kích thước vi hạt. Kích thước micromet này tối ưu hóa độ tán xạ ánh sáng và tăng cường độ bám dính khi phối trộn chất phân tán silicone trong đóng gói chip LED.
Kích thước hạt (FESEM):  [1 µm]  <------------------->  [15 µm]  (Tối ưu cho đóng gói LED)
Cấu trúc hình thái:      Khối đa diện tinh thể Spinel lập phương, phân tán đồng nhất

2. Cấu trúc pha tinh thể (XRD)

Giản đồ nhiễu xạ tia X cho thấy rõ ảnh hưởng quyết định của nhiệt độ ủ mẫu và nồng độ pha tạp:

  • Ảnh hưởng nhiệt độ: Ở $1200^\circ\text{C}$, xuất hiện các đỉnh nhiễu xạ phụ của pha tiền chất chưa phản ứng hết ($\text{ZnO}$ và $\text{Al}_2\text{O}_3$). Khi nâng nhiệt độ lên $1300^\circ\text{C}$, các đỉnh phụ biến mất hoàn toàn. Tại $1400^\circ\text{C}$, cường độ các đỉnh nhiễu xạ tại $2\theta = 31,2^\circ\ (220); 36,7^\circ\ (311); 44,7^\circ\ (400); 48,9^\circ\ (422); 55,5^\circ\ (511); 59,2^\circ$ và $65,1^\circ\ (440)$ tăng vọt, khẳng định pha đơn tinh thể cubic spinel chuẩn hóa theo thẻ chuẩn quốc tế PDF 74-1138. Khi nung ở $1500^\circ\text{C}$, mẫu bị nóng chảy hoàn toàn.
  • Ảnh hưởng nồng độ: Khi nồng độ $\text{Mn}^{4+}$ tăng từ $0,05%$ lên $1,5%$, mặt phẳng tinh thể (311) có sự dịch chuyển góc $2\theta$ về phía góc lớn hơn. Hiện tượng này chứng minh ion $\text{Mn}^{4+}$ ($r = 0,53\text{ \AA}$) đã thế mạng chính xác vào vị trí ion $\text{Al}^{3+}$ ($r = 0,535\text{ \AA}$) có bán kính lớn hơn, làm giảm nhẹ hằng số mạng tinh thể $d$ theo phương trình Bragg.
Nhiệt độ ủ (°C)    Pha tinh thể (XRD)               Độ kết tinh
1200°C             ZnAl2O4 + Pha dư (ZnO, Al2O3)    Trung bình
1300°C             ZnAl2O4 đơn pha                  Tốt
1400°C             ZnAl2O4 đơn pha hoàn chỉnh       Xuất sắc (Cực đại)
1500°C             Nóng chảy, phá hủy cấu trúc      Hỏng mẫu

3. Thành phần nguyên tố (EDS & EDS Mapping) và phổ Raman

  • Phổ tán sắc năng lượng tia X (EDS) xác nhận sự hiện diện đầy đủ của các nguyên tố cấu thành: $\text{Zn}, \text{Al}, \text{O}$ và $\text{Mn}$ với tỷ lệ nguyên tử phù hợp công thức danh định.
  • Ảnh EDS Mapping chứng minh ion $\text{Mn}^{4+}$ phân bố đồng đều tuyệt đối trong toàn bộ thể tích vi hạt, không có hiện tượng tách pha hay vón cục cụm kim loại.
  • Phổ Raman xuất hiện các dao động quang học đặc trưng của nhóm đối xứng lập phương mà không có vạch dao động lạ, khẳng định độ sạch pha của vật liệu.

4. Đặc tính quang phát quang (PL/PLE)

Cường độ phát quang (a.u.)
                          0.05%    0.1%  0.2%      1.5%
  • Phổ kích thích huỳnh quang (PLE): Thu nhận tại bước sóng phát xạ $\lambda_{\text{em}} = 685\text{ nm}$, phổ PLE thể hiện dải hấp thụ rộng trong vùng cận tử ngoại (NUV) với đỉnh cực đại tại $389\text{ nm}$, tương ứng với bước chuyển dời mức năng lượng $^4\text{A}{2\text{g}} \rightarrow ^4\text{T}{1\text{g}}(^4\text{F})$ của ion $\text{Mn}^{4+}$.
  • Phổ phát quang (PL): Dưới bước sóng kích thích đơn sắc $\lambda_{\text{ex}} = 389\text{ nm}$, vật liệu thể hiện bức xạ đa đỉnh sắc nét trong dải $660 - 730\text{ nm}$ với tâm phát xạ cực đại tại $670 - 685\text{ nm}$, xuất phát từ chuyển dời cấm spin $^2\text{E}{\text{g}} \rightarrow ^4\text{A}{2\text{g}}$ của ion $\text{Mn}^{4+}$ trong trường bát diện $[\text{AlO}_6]$.
  • Khảo sát nồng độ: Cường độ phát quang tăng dần khi nồng độ $\text{Mn}^{4+}$ tăng từ $0,05%$ đến $0,1%$. Khi vượt quá $0,1%$ ($0,2% - 1,5%$), cường độ phát xạ suy giảm liên tục do hiệu ứng tương tác trao đổi và truyền năng lượng không bức xạ giữa các tâm hoạt hóa $\text{Mn}^{4+}-\text{Mn}^{4+}$ nằm kề nhau (hiện tượng dập tắt huỳnh quang do nồng độ).

Đổi mới và đóng góp

  1. Thay thế hoàn toàn kim loại đất hiếm: Đề tài làm chủ công nghệ kích hoạt phát quang đỏ sâu bằng ion kim loại chuyển tiếp $\text{Mn}^{4+}$ ($3d^3$) giá thành thấp, dồi dào, thân thiện với môi trường, loại bỏ sự phụ thuộc vào các hợp chất đất hiếm độc hại và đắt đỏ như $\text{Eu}^{3+}, \text{Sm}^{3+}$.
  2. Khớp nối hoàn hảo phổ sinh học cây trồng: Bột huỳnh quang $\text{ZnAl}2\text{O}4:\text{Mn}^{4+}$ phát xạ đa đỉnh đồng thời trong cả hai dải bức xạ đỏ ($660\text{ nm}$) và đỏ xa ($730\text{ nm}$). Đây là đặc tính ưu việt mà các hệ photpho đơn pha thông thường không đáp ứng được, giúp kích hoạt đồng thời cả hai thụ thể phytochrome $P{\text{r}}$ và $P{\text{fr}}$ chỉ bằng một lớp phủ photpho duy nhất.
  3. Độ ổn định hóa nhiệt vượt trội của mạng nền Spinel: Mạng nền $\text{ZnAl}_2\text{O}4$ sở hữu độ rộng vùng cấm lớn ($E{\text{g}} \approx 3,8 - 3,9\text{ eV}$), tính kỵ nước cao và độ trơ hóa học tuyệt vời, ngăn ngừa hiện tượng suy thoái chất lượng quang học khi hoạt động liên tục trong môi trường nhà kính có độ ẩm cao.
  4. Quy trình tổng hợp pha rắn đơn giản, dễ chuẩn hóa: Khác với các phương pháp sol-gel hoặc đồng kết tủa yêu cầu nhiều dung môi hóa chất phức tạp, phương pháp phản ứng pha rắn trực tiếp từ oxit vô cơ giúp giảm thiểu chi phí xử lý chất thải công nghiệp và sẵn sàng mở rộng quy mô sản xuất hàng loạt.
                    SO SÁNH CÁC GIẢI PHÁP NGUỒN SÁNG CHO NÔNG NGHIỆP

           Độ phủ quang phổ Phytochrome    Độ ổn định nhiệt độ        Hiệu quả chi phí
          (ZnAl2O4:Mn4+ đạt >95%)         (Spinel bền nhiệt cao)      (Tiền chất Oxit rẻ)

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong nông nghiệp thông minh

  • Hệ thống canh tác thẳng đứng (Vertical Farming): Chế tạo các mô-đun đèn LED thanh dài (LED grow light bars) tích hợp chip NUV ($385 - 395\text{ nm}$) phủ bột $\text{ZnAl}_2\text{O}_4:\text{Mn}^{4+}$. Nguồn sáng đỏ tập trung đẩy nhanh tốc độ quang hợp, rút ngắn chu kỳ thu hoạch rau ăn lá từ 45 ngày xuống còn 28 ngày.
  • Nhà kính điều khiển chu kỳ nở hoa (Photoperiod Greenhouse): Sử dụng phát xạ đỏ xa ($730\text{ nm}$) để kích hoạt chuyển hóa $P_{\text{fr}} \rightarrow P_{\text{r}}$, can thiệp chính xác vào thời điểm phân hóa mầm hoa ở các cây trồng giá trị kinh tế cao như hoa cúc, hoa lan và dâu tây trái vụ.
+---------------------------------------------------------------------------------------+
|                    QUY TRÌNH ĐÓNG GÓI CHIP PC-LED NÔNG NGHIỆP                         |
+---------------------------------------------------------------------------------------+
| 1. Chuẩn bị chip LED bán dẫn nền InGaN phát xạ vùng NUV (Bước sóng 385 - 395 nm)     |
| 2. Phối trộn bột huỳnh quang ZnAl2O4:0.1%Mn4+ với keo Silicone quang học (Tỷ lệ 1:5)   |
| 3. Phủ keo (Dispensing) lên bề mặt chip LED trong khuôn phản xạ nhiệt độ cao          |
| 4. Sấy đóng rắn lớp keo bảo vệ ở 150°C trong 2 giờ                                    |
| 5. Đóng vỏ (Packaging SMD 2835 / 3030) và kiểm tra phân bố phổ bức xạ                 |
+---------------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế và độ khả thi mở rộng

  • Chi phí nguyên liệu: Giá thành của hệ oxit $\text{ZnO}, \text{Al}_2\text{O}_3, \text{MnO}_2$ thấp hơn từ 70% đến 85% so với các muối oxit đất hiếm nhóm Lanthanide ($\text{Eu}_2\text{O}_3, \text{Tb}_4\text{O}_7$).
  • Thời gian hoàn vốn (ROI): Việc ứng dụng đèn LED chuyên dụng giúp tối ưu hóa hiệu suất hấp thụ năng lượng quang học của tán lá, giảm tiêu hao điện năng chiếu sáng vô ích (vùng xanh lục), đem lại thời gian hoàn vốn đầu tư hệ thống đèn trong vòng 14 - 18 tháng cho các trang trại trong nhà quy mô công nghiệp.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Nhiệt độ thiêu kết tạo pha đơn hoàn chỉnh còn cao ($1400^\circ\text{C}$), đòi hỏi hệ lò nung tiêu chuẩn công nghiệp chịu nhiệt lớn.
  • Phân bố kích thước hạt sau nghiền bi ($1 - 15\ \mu\text{m}$) còn tương đối rộng, cần kiểm soát chặt chẽ hơn để tối ưu hóa độ đồng đều quang học của lớp phủ photpho.
  • Chưa đo đạc trực tiếp hiệu suất lượng tử nội/ngoại ($\text{IQE}/\text{EQE}$) và suy giảm quang thông theo nhiệt độ hoạt động thực tế ($T_{50}$).

Hướng phát triển và nghiên cứu tiếp theo

  • Bổ sung chất trợ dung (Flux): Nghiên cứu phối trộn các chất trợ dung có nhiệt độ nóng chảy thấp như $\text{H}_3\text{BO}_3, \text{BaF}_2, \text{AlF}_3$ (tỷ lệ $1 - 3\text{ wt}%$) nhằm hạ nhiệt độ thiêu kết xuống $1100 - 1200^\circ\text{C}$ mà vẫn giữ nguyên độ kết tinh cao.
  • Đồng pha tạp tăng cường (Co-doping): Đồng pha tạp thêm các ion nhạy quang như $\text{Bi}^{3+}, \text{Mg}^{2+}$ hoặc $\text{Li}^+$ để bù trừ điện tích ($\text{Mn}^{4+}$ thay thế $\text{Al}^{3+}$), kích hoạt quá trình truyền năng lượng cộng hưởng nhằm nâng cao hiệu suất lượng tử.
  • Chế tạo thử nghiệm thực tế: Tiến hành đóng gói hoàn chỉnh mẫu chip LED SMD 3030 và thử nghiệm chiếu xạ trực tiếp trên các mô hình sinh trưởng thực vật đối chứng (cải bó xôi, xà lách thủy canh).

Đối tượng hưởng lợi

  • Sinh viên và học viên ngành Khoa học Vật liệu / Vật lý / Quang điện tử: Cung cấp tài liệu tham khảo thực nghiệm chi tiết về kỹ thuật tổng hợp gốm vô cơ, cơ chế trường tinh thể Tanabe - Sugano của ion $d^3$ và kỹ thuật phân tích cấu trúc vật liệu (XRD, SEM, EDS, Raman, PL/PLE).
  • Kỹ sư R&D thiết bị chiếu sáng bán dẫn: Nắm bắt công thức phối liệu và thông số công nghệ chế tạo dòng vật liệu huỳnh quang không đất hiếm cho pc-LED nông nghiệp.
  • Doanh nghiệp sản xuất đèn LED: Tiếp cận giải pháp công nghệ bản địa hóa, nguyên liệu dồi dào, giảm phụ thuộc vào nguồn cung đất hiếm nhập khẩu và hạ giá thành thương phẩm.
  • Các viện nghiên cứu nông nghiệp công nghệ cao: Cơ sở khoa học để thiết kế các kịch bản chiếu sáng quang phổ chính xác (precision lighting recipe) cho từng giai đoạn sinh trưởng của thực vật.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu về thiết bị để tổng hợp vật liệu này là gì?

Hệ thống cần trang bị cân phân tích chính xác 4 số lẻ ($0,0001\text{ g}$), máy nghiền bi hành tinh (tốc độ tối thiểu $200\text{ rpm}$), tủ sấy nhiệt độ $80 - 100^\circ\text{C}$ và lò nung cao nhiệt có khả năng kiểm soát tốc độ gia nhiệt đạt $1400^\circ\text{C}$ trong môi trường không khí.

2. Vì sao $\text{Mn}^{4+}$ trong $\text{ZnAl}_2\text{O}_4$ phát xạ màu đỏ sâu ($685\text{ nm}$) nhưng một số nghiên cứu khác lại thu được màu xanh lục ($511\text{ nm}$)?

Màu sắc phát xạ phụ thuộc vào số oxy hóa và vị trí chiếm chỗ trong mạng tinh thể. Trong nghiên cứu này, ion ở hóa trị $\text{Mn}^{4+}$ thay thế vị trí bát diện $[\text{AlO}6]$, phát xạ chuyển dời $^2\text{E}{\text{g}} \rightarrow ^4\text{A}_{2\text{g}}$ ở dải đỏ $685\text{ nm}$. Nếu tổng hợp trong môi trường khí khử hoặc nhiệt độ thấp, ion tồn tại ở dạng $\text{Mn}^{2+}$ chiếm vị trí tứ diện $[\text{ZnO}_4]$, tạo ra phát xạ chuyển dời $^4\text{T}_1 \rightarrow ^6\text{A}_1$ ở dải xanh lục $511\text{ nm}$.

3. Tại sao nồng độ pha tạp tối ưu chỉ là 0,1% mà không thể nâng cao hơn?

Khi nồng độ vượt quá $0,1%\text{ mol}$, khoảng cách trung bình giữa các ion hoạt hóa $\text{Mn}^{4+}$ trong mạng tinh thể bị thu ngắn lại đáng kể. Điều này kích hoạt hiện tượng dập tắt huỳnh quang do nồng độ (concentration quenching) thông qua tương tác trao đổi điện từ hoặc tương tác đa cực - đa cực, làm năng lượng kích thích bị tiêu tán dưới dạng nhiệt dao động mạng thay vì phát xạ photon.

4. Bột huỳnh quang này tích hợp với các hệ thống LED hiện có như thế nào?

Vật liệu có đỉnh kích thích cực đại tại $389\text{ nm}$, hoàn toàn tương thích với các chip LED bán dẫn NUV thương mại (dải bước sóng $380 - 400\text{ nm}$). Bột được phân tán đồng đều vào keo silicone quang học và tra phủ trực tiếp lên chip LED bằng công nghệ đóng gói SMD tiêu chuẩn.

5. Dự toán chi phí và thời gian hoàn vốn đầu tư hệ thống sản xuất?

Chi phí nguyên liệu oxit vô cơ ($\text{ZnO}, \text{Al}_2\text{O}_3, \text{MnO}_2$) ước tính chỉ chiếm khoảng 15 - 20% so với hệ vật liệu đất hiếm. Với hiệu suất canh tác gia tăng từ 25 - 40% trong nhà kính, các đơn vị triển khai có thể thu hồi toàn bộ chi phí đầu tư đèn trong vòng 1,2 - 1,5 năm vận hành.

Kết luận

Đồ án tốt nghiệp đã nghiên cứu và phát triển thành công quy trình chế tạo vật liệu huỳnh quang không chứa đất hiếm $\text{ZnAl}_2\text{O}_4:\text{Mn}^{4+}$ bằng phương pháp phản ứng pha rắn. Bằng các phép phân tích cấu trúc và quang học chuyên sâu (XRD, FESEM, EDS, Raman, PL/PLE), đề tài đã xác lập các thông số công nghệ tối ưu: nồng độ pha tạp $0,1%\text{ mol Mn}^{4+}$ và nhiệt độ nung $1400^\circ\text{C}$ trong 5 giờ ngoài không khí. Vật liệu đạt cấu trúc spinel lập phương đơn pha hoàn chỉnh, kích thước hạt $1 - 15\ \mu\text{m}$, kích thích mạnh ở vùng NUV ($389\text{ nm}$) và phát xạ dải đỏ - đỏ xa ($660 - 730\text{ nm}$) tương thích hoàn hảo với phổ hấp thụ của hệ sắc tố phytochrome thực vật. Kết quả này mở ra tiềm năng thương mại hóa to lớn cho các dòng chip pc-LED chuyên dụng phục vụ nền nông nghiệp công nghệ cao bền vững.
