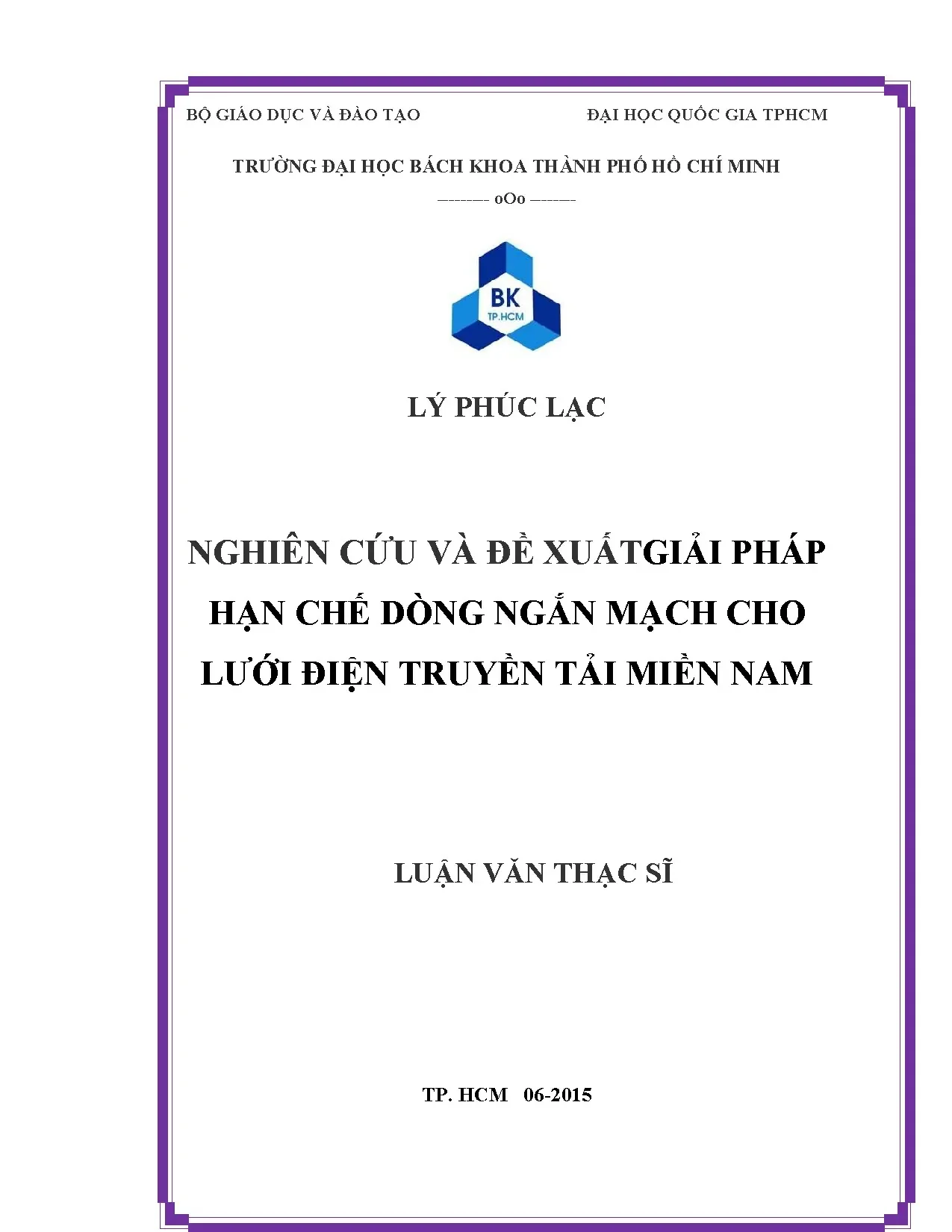

Luận văn thạc sĩ thiết bị mạng và nhà máy điện nghiên cứu và đề xuất giải pháp hạn chế dòng ngắn mạch cho lưới điện truyền tải miền nam

Luận văn thạc sĩ nghiên cứu giải pháp hạn chế dòng ngắn mạch cho lưới điện truyền tải miền Nam, ứng dụng thiết bị mạng và nhà máy điện hiệu quả.

• Tác giả: Lý Phúc Lạc
• Người hướng dẫn: Võ Ngọc Điều
• Trường học: Đại học Bách Khoa Thành phố Hồ Chí Minh
• Chuyên ngành: Thiết bị, Mạng và Nhà máy điện
• Đề tài: Nghiên cứu và đề xuất giải pháp hạn chế dòng ngắn mạch cho lưới điện truyền tải miền Nam
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• 1. CHƯƠNG 1: GIỚI THIỆU
• 1.1. LÝ DO CHỌN ĐỀ TÀI
• 1.2. MỤC TIÊU NGHIÊN CỨU
• 1.3. PHẠM VI NGHIÊN CỨU
• 1.4. KẾT QUẢ VÀ TẦM QUAN TRỌNG CỦA ĐỀ TÀI
• 1.5. NỘI DUNG CỦA ĐỀ TÀI
• 2. CHƯƠNG 2: HIỆN TRẠNG LƯỚI ĐIỆN TRUYỀN TẢI
• 2.1. SƠ ĐỒ KHỐI MỘT HỆ THỐNG ĐIỆN
• 2.2. HIỆN TRẠNG NGUỒN KHU VỰC MIỀN NAM
• 2.3. HIỆN TRẠNG LƯỚI ĐIỆN KHU VỰC MIỀN NAM
• 2.4. KHẢ NĂNG CHỊU DÒNG NGẮN MẠCH CỦA THIẾT BỊ ĐIỆN
• 2.5. NHẬN XÉT, ĐÁNH GIÁ
• 3. CHƯƠNG 3: TÍNH TOÁN NGẮN MẠCH HỆ THỐNG
• 3.1. CƠ SỞ LÝ THUYẾT TÍNH TOÁN NGẮN MẠCH TRONG HỆ THỐNG ĐIỆN XOAY CHIỀU
• 3.2. DỮ LIỆU VÀ CÔNG CỤ TÍNH TOÁN
• 3.3. SƠ LƯỢC PHẦN MỀM PSS/E
• 3.4. THÔNG SỐ TÍNH TOÁN LƯỚI ĐIỆN TRUYỀN TẢI
• 3.5. KẾT QUẢ TÍNH TOÁN NGẮN MẠCH
• 3.6. KẾT LUẬN VỀ DÒNG NGẮN MẠCH
• 4. CHƯƠNG 4: GIẢI PHÁP HẠN CHẾ DÒNG NGẮN MẠCH LƯỚI ĐIỆN TRUYỀN TẢI
• 4.1. NGUYÊN NHÂN TĂNG CAO DÒNG NGẮN MẠCH TRONG LƯỚI ĐIỆN TRUYỀN TẢI
• 4.2. CƠ SỞ XEM XÉT HỆ THỐNG TRUYỀN TẢI DC
• 4.3. XEM XÉT THỰC TẾ
• 4.4. CƠ SỞ XEM XÉT ĐƯA VÀO BỘ DVR (DYNAMIC VOLTAGE RESTORER)
• 4.5. CƠ SỞ XEM XÉT GỠ BỎ CUỘN TAM GIÁC TRONG CÁC MBA
• 4.6. CƠ SỞ XEM XÉT ỨNG DỤNG THIẾT BỊ ĐIỆN TỬ CÔNG SUẤT KẾT HỢP THIẾT BỊ KHÁNG HẠN DÒNG
• 4.7. CƠ SỞ XEM XÉT ỨNG DỤNG THIẾT BỊ ĐIỆN TỬ CÔNG SUẤT KẾT HỢP THIẾT BỊ KHÁNG HẠN DÒNG VÀ TỤ ĐIỆN BÙ DỌC
• 4.8. CÁC GIẢI PHÁP XỬ LÝ DÒNG NGẮN MẠCH
• 4.9. ĐÁNH GIÁ LỰA CHỌN GIẢI PHÁP
• 4.10. GIẢI PHÁP 1: THAY ĐỔI CẤU HÌNH LƯỚI ĐIỆN TRUYỀN TẢI
• 4.11. GIẢI PHÁP 2: LẮP ĐẶT KHÁNG ĐIỆN HẠN DÒNG
• 4.12. GIẢI PHÁP 3: THAY THIẾT BỊ
• 5. CHƯƠNG 5: LỰA CHỌN KHÁNG HẠN DÒNG NGẮN MẠCH
• 5.1. MÔ TẢ CHUNG
• 5.2. CÁC SƠ ĐỒ LẮP KHÁNG
• 5.3. TÍNH TOÁN LỰA CHỌN THÔNG SỐ KHÁNG HẠN DÒNG
• 5.4. TÍNH TOÁN KIỂM TRA GIÁ TRỊ TRV VÀ RRRV MÁY CẮT NGĂN LẮP ĐẶT KHÁNG HẠN CHẾ DÒNG NGẮN MẠCH
• 5.5. PHƯƠNG ÁN HẠN CHẾ TRV VÀ RRRV CHO MÁY CẮT CÓ LẮP KHÁNG HẠN CHẾ DÒNG NGẮN MẠCH
• 5.6. THỰC HIỆN MÔ PHỎNG ĐỂ XEM XÉT GIÁ TRỊ TRV VÀ RRRV TẠI MÁY CẮT TỔNG 231 VÀ 232 SAU KHI ĐƯA VÀO KHÁNG HẠN CHẾ DÒNG NGẮN MẠCH
• 6. CHƯƠNG 6: PHÂN TÍCH ỔN ĐỊNH VÀ TIN CẬY HỆ THỐNG
• 6.1. CƠ SỞ LÝ THUYẾT ỔN ĐỊNH
• 6.2. MÔ TẢ CHUNG VỀ ỔN ĐỊNH HỆ THỐNG TRUYỀN TẢI
• 6.4. PHƯƠNG PHÁP VÀ CÔNG CỤ TÍNH TOÁN
• 6.5. KẾT QUẢ TÍNH TOÁN PHÂN BỐ VÀ TỔN THẤT CÔNG SUẤT CHẾ ĐỘ XÁC LẬP Ở CÁC CHẾ ĐỘ VẬN HÀNH
• 6.6. KẾT QUẢ XEM XÉT ỔN ĐỊNH TĨNH KHI LƯỚI ĐIỆN TRUYỀN TẢI MIỀN NAM BỊ SỰ CỐ VỚI CHẾ ĐỘ VẬN HÀNH TẠI MỤC 6
• 7. CHƯƠNG 7: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Nghiên cứu và giải pháp hạn chế dòng ngắn mạch

Nghiên cứu và giải pháp hạn chế dòng ngắn mạch là trọng tâm của luận văn. Dòng ngắn mạch trong lưới điện truyền tải miền Nam có xu hướng tăng do nhiều nguồn điện mới được đưa vào vận hành và sự liên kết lưới điện ngày càng phức tạp. Luận văn sử dụng các công cụ như PSS/E, PSCAD, và EMTP để tính toán và phân tích dòng ngắn mạch, từ đó đề xuất các giải pháp tổng thể nhằm giảm thiểu tối đa dòng ngắn mạch mà vẫn đảm bảo độ tin cậy và ổn định của hệ thống.

1.1. Nguyên nhân tăng dòng ngắn mạch

Nguyên nhân chính dẫn đến sự gia tăng dòng ngắn mạch là do sự gia tăng các nguồn điện mới và sự liên kết lưới điện. Hệ thống điện miền Nam có cấu trúc phức tạp, với nhiều nguồn điện phân bố rộng khắp, làm giảm tổng trở hệ thống và tăng dòng ngắn mạch. Điều này đặt ra thách thức lớn trong việc bảo vệ các thiết bị điện như máy biến áp, máy cắt, và đường dây truyền tải.

1.2. Phương pháp nghiên cứu

Luận văn sử dụng các công cụ mô phỏng như PSS/E để tính toán dòng ngắn mạch tại các nút 500kV và 220kV. PSCAD được sử dụng để khảo sát ảnh hưởng của tình trạng nối đất trung tính và tổ đấu dây của máy biến áp. EMTP được dùng để phân tích quá điện áp phục hồi và tốc độ gia tăng điện áp khi đưa kháng hạn dòng vào hệ thống.

II. Giải pháp hạn chế dòng ngắn mạch

Luận văn đề xuất nhiều giải pháp hạn chế dòng ngắn mạch cho lưới điện truyền tải miền Nam. Các giải pháp bao gồm thay đổi cấu hình lưới điện, lắp đặt kháng điện hạn dòng, và thay thế thiết bị có khả năng chịu dòng ngắn mạch cao hơn. Mỗi giải pháp được phân tích kỹ lưỡng về tính khả thi và hiệu quả trong việc giảm thiểu dòng ngắn mạch.

2.1. Thay đổi cấu hình lưới điện

Giải pháp này tập trung vào việc tái cấu trúc lưới điện để giảm tổng trở hệ thống, từ đó hạn chế dòng ngắn mạch. Việc tách thanh cái và chuyển đổi kết lưới nguồn được đề xuất để giảm thiểu tác động của ngắn mạch.

2.2. Lắp đặt kháng điện hạn dòng

Kháng điện hạn dòng được lắp đặt tại các vị trí chiến lược trên lưới điện để giảm dòng ngắn mạch. Giải pháp này giúp kiểm soát dòng ngắn mạch mà không ảnh hưởng đến độ ổn định của hệ thống.

2.3. Thay thế thiết bị

Thay thế các thiết bị có khả năng chịu dòng ngắn mạch thấp bằng các thiết bị có khả năng chịu dòng cao hơn là một giải pháp hiệu quả. Điều này đảm bảo an toàn cho hệ thống khi xảy ra sự cố ngắn mạch.

III. Phân tích ổn định hệ thống

Luận văn không chỉ tập trung vào việc hạn chế dòng ngắn mạch mà còn phân tích ổn định hệ thống sau khi áp dụng các giải pháp. Các kết quả tính toán cho thấy việc giảm dòng ngắn mạch không ảnh hưởng tiêu cực đến độ ổn định của hệ thống, đồng thời giúp giảm tổn thất công suất và nâng cao hiệu quả vận hành.

3.1. Phân tích ổn định tĩnh

Phân tích ổn định tĩnh được thực hiện để đánh giá khả năng duy trì điện áp và tần số của hệ thống sau khi áp dụng các giải pháp hạn chế dòng ngắn mạch. Kết quả cho thấy hệ thống vẫn đảm bảo ổn định trong các chế độ vận hành khác nhau.

3.2. Phân tích ổn định động

Phân tích ổn định động được thực hiện để đánh giá khả năng phục hồi của hệ thống sau các sự cố lớn như mất nguồn hoặc đứt đường dây. Các giải pháp hạn chế dòng ngắn mạch không làm giảm khả năng phục hồi của hệ thống.

IV. Kết luận và kiến nghị

Luận văn kết luận rằng việc áp dụng các giải pháp hạn chế dòng ngắn mạch là cần thiết để đảm bảo an toàn lưới điện và nâng cao độ tin cậy của hệ thống. Các giải pháp được đề xuất không chỉ giảm thiểu dòng ngắn mạch mà còn tối ưu hóa chi phí đầu tư và vận hành. Luận văn cũng kiến nghị tiếp tục nghiên cứu các giải pháp tổng thể để đảm bảo sự ổn định lâu dài của hệ thống điện truyền tải miền Nam.

4.1. Kết quả nghiên cứu

Các kết quả nghiên cứu cho thấy việc áp dụng các giải pháp hạn chế dòng ngắn mạch giúp giảm đáng kể dòng ngắn mạch tại các nút 500kV và 220kV, đồng thời đảm bảo độ ổn định và tin cậy của hệ thống.

4.2. Kiến nghị

Luận văn kiến nghị tiếp tục nghiên cứu các giải pháp tổng thể, bao gồm cả việc nâng cấp thiết bị và tối ưu hóa cấu trúc lưới điện, để đảm bảo sự ổn định lâu dài của hệ thống điện truyền tải miền Nam.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống điện truyền tải miền Nam Việt Nam đang đối mặt với thách thức ngày càng gia tăng của dòng ngắn mạch, do sự phát triển nhanh chóng của các nguồn điện mới và sự liên kết phức tạp của lưới điện. Tính đến năm 2015, tổng công suất lắp đặt các nhà máy điện miền Nam đạt khoảng 11.088 MW, chiếm 44,3% tổng công suất cả nước, với nhiều nhà máy thủy điện, nhiệt điện và tua bin khí phân bố rải rác. Dòng ngắn mạch tại các nút 220kV và 500kV đã vượt ngưỡng chịu đựng của thiết bị điện (40kA trong 3 giây), đặc biệt tại các trạm như Phú Lâm, Bình Chánh, Nhà Bè, gây nguy cơ hư hỏng thiết bị và ảnh hưởng đến độ tin cậy vận hành.

Mục tiêu nghiên cứu là phân tích nguyên nhân tăng dòng ngắn mạch và đề xuất các giải pháp tổng thể nhằm hạn chế dòng ngắn mạch trên lưới điện truyền tải miền Nam, đảm bảo độ tin cậy, ổn định và phù hợp với tiêu chuẩn kỹ thuật hiện hành. Phạm vi nghiên cứu tập trung vào lưới điện truyền tải miền Nam, sử dụng dữ liệu và mô hình năm 2015, với các công cụ tính toán hiện đại như PSS/E, PSCAD và EMTP để khảo sát dòng ngắn mạch, ảnh hưởng của nối đất trung tính, cấu hình máy biến áp và quá điện áp phục hồi.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao an toàn vận hành, giảm thiểu rủi ro thiết bị, đồng thời hỗ trợ hoạch định chính sách đầu tư và phát triển lưới điện bền vững, góp phần đảm bảo an ninh năng lượng khu vực miền Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết tính toán dòng ngắn mạch trong hệ thống điện xoay chiều: Bao gồm các dạng ngắn mạch đối xứng (3 pha) và không đối xứng (1 pha chạm đất, 2 pha, 2 pha chạm đất), với các sơ đồ tính toán dòng và điện áp sự cố theo thứ tự pha và thứ tự không.

• Mô hình hệ thống điện truyền tải: Sử dụng sơ đồ khối hệ thống điện từ phát điện đến tiêu thụ, phân tích cấu hình lưới điện 220kV và 500kV miền Nam, đặc biệt chú trọng đến khả năng chịu dòng ngắn mạch của thiết bị.

• Mô hình truyền tải điện một chiều cao áp (HVDC): So sánh ưu nhược điểm truyền tải AC và DC, giới hạn truyền tải, ảnh hưởng của điện dung ký sinh cáp ngầm, và khả năng hạn chế dòng ngắn mạch bằng công nghệ chuyển đổi DC.

• Mô hình thiết bị hạn chế dòng ngắn mạch: Bao gồm thiết bị điện tử công suất (IGBT, GTO), bộ kháng hạn dòng, thiết bị DVR (Dynamic Voltage Restorer), và các giải pháp thay đổi cấu hình lưới điện, gỡ bỏ cuộn tam giác máy biến áp.

Các khái niệm chính gồm: dòng ngắn mạch, điện áp phục hồi quá độ (TRV), tốc độ gia tăng điện áp phục hồi (RRRV), cấu hình vận hành lưới điện, tổng trở thứ tự không, và các thiết bị bảo vệ.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Sử dụng dữ liệu thực tế của lưới điện truyền tải miền Nam năm 2015 do Tổng Công ty Truyền tải điện Quốc gia (EVNNPT) cung cấp, bao gồm thông số các nhà máy điện, trạm biến áp, đường dây 220kV và 500kV, cùng các số liệu vận hành và sự cố.

• Phương pháp phân tích: Áp dụng phần mềm PSS/E của Siemens để tính toán dòng ngắn mạch tại các nút 220kV và 500kV, phân tích các chế độ vận hành bình thường và cực đại. Sử dụng PSCAD để khảo sát ảnh hưởng của nối đất trung tính và cấu hình máy biến áp đến dòng thứ tự không. Chương trình EMTP được dùng để mô phỏng quá điện áp phục hồi và tốc độ gia tăng điện áp khi lắp đặt kháng hạn dòng.

• Cỡ mẫu và chọn mẫu: Mô hình hệ thống điện miền Nam với hơn 30 nhà máy điện chính và hàng chục trạm biến áp, đường dây truyền tải được khảo sát chi tiết. Các điểm nút có dòng ngắn mạch vượt ngưỡng được tập trung phân tích.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong khoảng thời gian từ tháng 1 đến tháng 6 năm 2015, với các bước thu thập dữ liệu, mô hình hóa, tính toán, phân tích và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Dòng ngắn mạch vượt ngưỡng tại lưới 220kV: Kết quả tính toán cho thấy trong chế độ vận hành bình thường, nhiều điểm nút thanh cái 220kV như Phú Lâm, Bình Chánh, Nhà Bè có dòng ngắn mạch 3 pha và 1 pha vượt ngưỡng 40kA, ví dụ tại thanh cái Nhà Bè C21 đạt 42,6 kA, Bình Chánh C21 lên đến 46 kA. Trong khi đó, lưới 500kV không có điểm vượt ngưỡng này.

2. Chế độ vận hành cực đại làm tăng dòng ngắn mạch: Khi giả định tất cả các máy phát miền Nam tham gia vận hành nhưng không phát công suất, dòng ngắn mạch tại nhiều nút tăng vượt 50kA, đặc biệt tại thanh cái nhà máy điện Nhơn Trạch.

3. Ảnh hưởng của cấu hình lưới và thiết bị: Việc tập trung nhiều nguồn điện vào một thanh cái, cấu hình đấu nối máy biến áp tam giác, và nối đất trung tính trực tiếp làm giảm tổng trở hệ thống, dẫn đến dòng ngắn mạch tăng cao. Gỡ bỏ cuộn tam giác máy biến áp làm tăng trở kháng thứ tự không, giảm dòng ngắn mạch 1 pha chạm đất.

4. Hiệu quả các giải pháp kỹ thuật: Lắp đặt kháng điện hạn dòng phân đoạn, sử dụng thiết bị điện tử công suất kết hợp kháng hạn dòng, và ứng dụng truyền tải điện một chiều HVDC có thể giảm đáng kể dòng ngắn mạch và thời gian tồn tại dòng sự cố. Ví dụ, thời gian cắt dòng ngắn mạch trên lưới DC chỉ tính bằng micro giây, so với hàng chục mili giây trên lưới AC.

Thảo luận kết quả

Nguyên nhân chính của dòng ngắn mạch tăng cao là do sự phát triển nhanh chóng của các nguồn điện mới, đặc biệt là các nhà máy nhiệt điện lớn tập trung tại một số nút, cùng với cấu hình lưới điện truyền tải phức tạp và liên kết chặt chẽ. Việc thiết bị điện hiện tại chỉ chịu được dòng ngắn mạch tối đa 40kA trong 3 giây tạo ra giới hạn kỹ thuật nghiêm ngặt.

So sánh với các nghiên cứu trong khu vực và quốc tế, việc ứng dụng công nghệ HVDC và thiết bị điện tử công suất là xu hướng hiện đại giúp giảm dòng ngắn mạch hiệu quả, đồng thời nâng cao độ ổn định và tin cậy hệ thống. Tuy nhiên, chi phí đầu tư và yêu cầu về trình độ vận hành là thách thức lớn đối với Việt Nam.

Việc gỡ bỏ cuộn tam giác máy biến áp và lắp đặt kháng hạn dòng là các giải pháp khả thi, có thể thực hiện trong ngắn hạn với chi phí hợp lý. Các giải pháp thay đổi cấu hình lưới điện cần được cân nhắc kỹ lưỡng để đảm bảo không ảnh hưởng đến ổn định và an ninh cung cấp điện.

Dữ liệu có thể được trình bày qua biểu đồ dòng ngắn mạch tại các nút 220kV và 500kV, bảng tổng hợp các điểm vượt ngưỡng, và mô phỏng điện áp phục hồi khi lắp đặt kháng hạn dòng, giúp minh họa rõ ràng hiệu quả các giải pháp.

Đề xuất và khuyến nghị

1. Thay đổi cấu hình vận hành lưới điện truyền tải: Tăng tổng trở hệ thống bằng cách điều chỉnh cấu hình kết nối các nguồn và đường dây, giảm tập trung nguồn tại một số nút, nhằm giảm dòng ngắn mạch vượt ngưỡng. Thực hiện trong vòng 1-2 năm, do Trung tâm Điều độ Hệ thống điện miền Nam phối hợp với EVNNPT.

2. Lắp đặt kháng điện hạn dòng phân đoạn: Triển khai lắp đặt kháng hạn dòng tại các phân đoạn trạm biến áp và đường dây có dòng ngắn mạch cao, đặc biệt tại các trạm Phú Lâm, Nhà Bè, Bình Chánh. Thời gian thực hiện 2-3 năm, do EVNNPT chủ trì.

3. Gỡ bỏ cuộn tam giác máy biến áp 220kV: Thay đổi cấu hình đấu dây máy biến áp để tăng trở kháng thứ tự không, giảm dòng ngắn mạch 1 pha chạm đất. Thực hiện thí điểm tại một số trạm trọng điểm trong 1 năm, do các đơn vị vận hành và bảo trì phối hợp.

4. Ứng dụng công nghệ điện tử công suất và truyền tải HVDC: Lập kế hoạch đầu tư dài hạn (5-10 năm) cho việc nghiên cứu, thử nghiệm và triển khai các thiết bị điện tử công suất hạn dòng và truyền tải điện một chiều cao áp, nhằm nâng cao hiệu quả và độ tin cậy hệ thống.

5. Nâng cao năng lực vận hành và bảo trì: Đào tạo đội ngũ kỹ thuật viên, công nhân vận hành có trình độ cao để quản lý và vận hành các thiết bị công nghệ mới, đảm bảo an toàn và hiệu quả.

6. Tăng cường đầu tư hệ thống thông tin và bảo vệ: Cải thiện hệ thống truyền thông và bảo vệ ngăn ngừa để giảm độ trễ tín hiệu, nâng cao khả năng phát hiện và xử lý sự cố nhanh chóng.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia ngành điện: Nghiên cứu, vận hành và bảo trì hệ thống điện truyền tải, đặc biệt trong việc phân tích dòng ngắn mạch và đề xuất giải pháp kỹ thuật.

2. Các nhà quản lý và hoạch định chính sách năng lượng: Đánh giá các giải pháp kỹ thuật và kinh tế để phát triển lưới điện bền vững, đảm bảo an ninh năng lượng khu vực miền Nam.

3. Các nhà nghiên cứu và sinh viên chuyên ngành điện: Tìm hiểu về phương pháp tính toán dòng ngắn mạch, ứng dụng phần mềm PSS/E, PSCAD, EMTP và các công nghệ hạn chế dòng ngắn mạch hiện đại.

4. Các nhà đầu tư và doanh nghiệp cung cấp thiết bị điện: Tham khảo các yêu cầu kỹ thuật, xu hướng công nghệ mới trong lĩnh vực thiết bị hạn dòng và truyền tải điện một chiều cao áp.

Câu hỏi thường gặp

1. Dòng ngắn mạch là gì và tại sao cần hạn chế?
   Dòng ngắn mạch là dòng điện tăng đột ngột khi xảy ra sự cố chạm chập trong hệ thống điện, có thể vượt quá khả năng chịu đựng của thiết bị, gây hư hỏng và mất an toàn. Hạn chế dòng ngắn mạch giúp bảo vệ thiết bị và duy trì ổn định hệ thống.

2. Phần mềm PSS/E được sử dụng như thế nào trong nghiên cứu?
   PSS/E mô phỏng và tính toán dòng ngắn mạch tại các nút lưới điện, phân tích các chế độ vận hành và sự cố, giúp đánh giá mức độ vượt ngưỡng dòng ngắn mạch và hiệu quả các giải pháp hạn chế.

3. Giải pháp nào hiệu quả nhất để hạn chế dòng ngắn mạch?
   Kết hợp nhiều giải pháp như thay đổi cấu hình lưới điện, lắp đặt kháng hạn dòng, gỡ bỏ cuộn tam giác máy biến áp và ứng dụng công nghệ điện tử công suất, truyền tải HVDC sẽ mang lại hiệu quả tối ưu.

4. Tại sao truyền tải điện một chiều HVDC được xem là giải pháp tương lai?
   HVDC có khả năng giảm thời gian tồn tại dòng ngắn mạch xuống micro giây, giảm chi phí hành lang an toàn và tổn thất điện năng, tuy nhiên chi phí đầu tư ban đầu cao và yêu cầu vận hành phức tạp.

5. Làm thế nào để đảm bảo tính khả thi khi triển khai các giải pháp?
   Cần đánh giá kỹ về chi phí, thời gian thi công, ảnh hưởng đến ổn định hệ thống và đào tạo nhân lực, đồng thời thực hiện thí điểm và mở rộng dần theo lộ trình phù hợp.

Kết luận

• Dòng ngắn mạch trên lưới điện truyền tải miền Nam đang vượt ngưỡng chịu đựng thiết bị, đặc biệt tại các nút 220kV, gây nguy cơ hư hỏng và mất an toàn vận hành.
• Nghiên cứu sử dụng phần mềm PSS/E, PSCAD và EMTP để phân tích dòng ngắn mạch và đề xuất các giải pháp kỹ thuật phù hợp.
• Các giải pháp khả thi gồm thay đổi cấu hình lưới điện, lắp đặt kháng hạn dòng, gỡ bỏ cuộn tam giác máy biến áp và ứng dụng công nghệ điện tử công suất, truyền tải HVDC.
• Cần có lộ trình đầu tư và nâng cao năng lực vận hành để đảm bảo hiệu quả và an toàn hệ thống.
• Khuyến nghị các đơn vị ngành điện và nhà quản lý phối hợp triển khai nghiên cứu sâu hơn và áp dụng các giải pháp trong thực tế nhằm nâng cao độ tin cậy và ổn định lưới điện miền Nam.

Đề xuất tổ chức các hội thảo chuyên ngành để trao đổi, đánh giá và triển khai các giải pháp hạn chế dòng ngắn mạch, đồng thời thúc đẩy đầu tư công nghệ mới và đào tạo nhân lực chuyên sâu.

Trích đoạn nội dung tài liệu

Chương 1: Giới thiệu đề tài, lý do và mục tiêu nghiên cứu của đề tài. Chương 2: Hiện trạng lưới điện truyền tải. Chương 3: Tính toán ngắn mạch hệ thống Chương 4: Giải pháp hạn chế dòng ngắn mạch cho lưới điện truyền tải Chương 5: Lựa chọn thiết bị hạn dòng ngắn mạch. Chương 6: Phân tích ổn định hệ thống.

Chương 7: Kết luận và kiến nghị. HVCH: LÝ PHÚC LẠC Trang 3 CBHD: P. VÕ NGỌC ĐIỀU CHƯƠNG 2: HIỆN TRẠNG Nghiên cứu và đề xuất giải pháp hạn chế dòng ngắn LƯỚI ĐIỆN TRUYỀN TẢI mạch cho lưới điện truyền tải Miền Nam. Chương 2: HIỆN TRẠNG LƯỚI ĐIỆN TRUYỀN TẢI 2.1 SƠ ĐỒ KHỐI MỘT HỆ THỐNG ĐIỆN Thông tư 12 của Bộ Công Thương ban hành năm 2010 quy định“Lưới điện truyền tải là phần lưới điện bao gồm toàn bộ các đường dây và trạm biến áp có cấp điện áp từ 220kV trở lên, các đường dây và trạm biến áp có điện áp 110kV mang chức năng truyền tải để tiếp nhận công suất từ các nhà máy điện vào hệ thống điện quốc gia” Hình 2.1 sơ đồ khối của một hệ thống điện từ khâu phát điện đến hộ tiêu thụ 2.2 HIỆN TRẠNG NGUỒN KHU VỰC MIỀN NAM Đến năm 2015, lưới điện truyền tải được cấp điện chủ yếu từ các nguồn điện quốc gia, tổng công suất lắp đặt của các nhà máy điện nước ta là 30253MW, trong đó thủy điện khoảng 39.0%, nhiệt điện khoảng 24.0%, tua bin khí (TBK) 31.0%, diesel và thủy điện nhỏ 2.0%, các nguồn ngoài khác khoảng 4.

Đến năm 2015, lưới điện miền Nam có 30 nhà máy điện chính và các nguồn nhỏ khác với tổng công suất lắp đặt là 11088MW chiếm 44.3% nguồn cả nước, bao gồm: NMTĐ Đa Nhim (160MW), NMTĐ Trị An (400MW), NMTĐ Thác Mơ (150MW), NMTĐ Hàm Thuận (300MW), NMTĐ Đa Mi (175MW), NMTĐ Cần Đơn (78MW), NMTĐ Đại Ninh (300MW), NMTĐ Srokphumiêng (51MW), 2 NMNĐ Thủ Đức (169.5+102MW), NMNĐ Bà Rịa (388MW), 5 NMNĐ Phú Mỹ (4037MW), 2 NMNĐ Trà Nóc (150+37.5MW), NMNĐ Ô Môn I (330MW), NMNĐ Hiệp Phước (375MW), MNĐ Formosa 1 và 2 (300MW), NMNĐ Cà Mau I, II (1542MW), NMNĐ Nhơn Trạch 1 (465MW), NMNĐ Nhơn Trạch 2 (750MW), NMTĐ Đồng Nai 3 (180MW), NMTĐ Đồng Nai 4 (340MW), NMNĐ Duyên Hải 1 (622,5MW), NMNĐ HVCH: LÝ PHÚC LẠC Trang 4 CBHD: P. VÕ NGỌC ĐIỀU CHƯƠNG 2: HIỆN TRẠNG Nghiên cứu và đề xuất giải pháp hạn chế dòng ngắn LƯỚI ĐIỆN TRUYỀN TẢI mạch cho lưới điện truyền tải Miền Nam. Vĩnh Tân (1244MW)và các nguồn khác Diesel, Amata, Vedan, Bourbon, Bắc Bình, Đạm Phú Mỹ, Bình Điền (307. Hầu hết các nhà máy điện khu vực miền Nam luôn vận hành ổn định mang lại hiệu quả kinh tế cao.

Đối với các nhà máy thủy điện, do thể tích lòng hồ bé, phải thường xuyên chống lũ nên công suất khả dụng của các NMTĐ về mùa khô và các tháng mùa lũ thấp hơn công suất đặt của công trình [13]. Danh mục các nhà máy trên HTĐ Miền Nam đến đầu năm 2015 2.3 HIỆN TRẠNG LƯỚI ĐIỆN KHU VỰC MIỀN NAM Phụ lục 2. Hiện trạng đường dây và trạm 220kV, 500kV trong HTĐ Miền Nam đến đầu năm 2015 2.4 KHẢ NĂNG CHỊU DÒNG NGẮN MẠCH CỦA THIẾT BỊ ĐIỆN Thiết bị điện trên lưới điện truyền tải khu vực Miền Nam đến năm 2015 vẫn chỉ dừng lại ở ngưỡng chịu dòng ngắn mạch 40kA với thời gian chịu được trong 3 giây. Riêng các máy cắt 231, 232 trạm Phú Lâm và máy cắt 280, 250, 281 Trạm Phú Mỹ đã thay mới với ngưỡng chịu dòng ngắn mạch 63kA với thời gian chịu được trong 3 giây 2.5 NHẬN XÉT, ĐÁNH GIÁ: - Nguồn điện khu vực phía Nam nước ta không phân bố rải theo phụ tải mà tập trung một số nút với công suất phát rất lớn như khu vực Ninh Thuận (Vĩnh Tân khoảng 1200MVA), khu vực phía Đông TP.

- Đường dây 500kV liên kết hệ thống điện Miền Trung với hệ thống điện Miền Nam phát triển với 4 mạch chính xuất phát từ trạm 500kV PleiKu. Đường dây 500kV phía Nam kết nối đến các nhà máy thành mạch vòng kín. - Đường dây 220kV phía Nam kết nối đến các khu vực dày đặt với số lượng trên 80 đường dây cả mạch đơn lẫn mạch kép. - Với khả năng chịu dòng ngắn mạch tối đa 40kA trong thời gian 3s của thiết bị điện như hiện nay, thì một số dạng ngắn mạch như ngắn mạch chạm đất trên lưới truyền tải đã ghi nhận được qua hệ thống rơle tại các trạm như Phú Lâm, Nhà Bè, Bình Chánh đã vượt ngưỡng 40kA ở phía 220kV.

HVCH: LÝ PHÚC LẠC Trang 5 CBHD: P. VÕ NGỌC ĐIỀU CHƯƠNG 2: HIỆN TRẠNG Nghiên cứu và đề xuất giải pháp hạn chế dòng ngắn LƯỚI ĐIỆN TRUYỀN TẢI mạch cho lưới điện truyền tải Miền Nam. Một số nguồn lớn và sơ bộ lưới điện 500kV cả nước Chi tiết được mô tả tại phụ lục 1.2 và phụ lục 1.3 cho 3 miền Bắc, Trung và Nam HVCH: LÝ PHÚC LẠC Trang 6 CBHD: P. VÕ NGỌC ĐIỀU CHƯƠNG 3: TÍNH TOÁN Nghiên cứu và đề xuất giải pháp hạn chế dòng ngắn NGẮN MẠCH HỆ THỐNG mạch cho lưới điện truyền tải Miền Nam.

Chương 3: TÍNH TOÁN NGẮN MẠCH HỆ THỐNG 3.1 CƠ SỞ LÝ THUYẾT TÍNH TOÁN NGẮN MẠCH TRONG HỆ THỐNG ĐIỆN XOAY CHIỀU.1 MỘT SỐ QUY ƯỚC SƠ ĐỒ CHO VIỆC TÍNH TOÁN SỰ CỐ TRONG HỆ THỐNG ĐIỆN. * Pha A là pha đặc biệt: + Ngắn mạch 1 pha chạm đất (N(1)): thì pha A sẽ là pha chạm đất. + Ngắn mạch 2 pha (N(2)) hoặc ngắn mạch 2 pha chạm đất (N(1,1)): thì pha A sẽ là pha không bị sự cố * Chiều (+) của dòng điện là chiều đi ra từ dây dẫn về phía bị chạm chập. * Chiều (+) của điện áp là chiều tính từ điểm chạm chập đến trung điểm của sơ đồ.

(đối với lưới trung tính nối đất trực tiếp thì tính từ điểm chạm chập so với đất) * Sức điện động của nguồn (MFĐ): là 3 pha đối xứng N(1) N(2) N(1,1) A A A B B B C C C INa INb INc INa INb INc INa INb INc Hình 3.1 Các dạng sự cố thể hiện sơ đồ theo quy ước.2 CƠ SỞ PHƯƠNG PHÁP 3.1 Ngắn mạch đối xứng – ngắn mạch ba pha N(3): - Là dạng ngắn mạch đối xứng. - Nguyên nhân chủ yếu của dạng ngắn mạch 3 pha là do thao tác nhầm hoặc do không tháo gỡ tiếp địa (có thể là tiếp địa cố định hoặc tiếp địa lưu động) khi tiến hành tái lập điện. - Theo thống kê thì tỉ lệ sự cố ngắn mạch 3 pha trong lưới điện chiếm khoảng 5% HVCH: LÝ PHÚC LẠC Trang 7 CBHD: P. VÕ NGỌC ĐIỀU CHƯƠNG 3: TÍNH TOÁN Nghiên cứu và đề xuất giải pháp hạn chế dòng ngắn NGẮN MẠCH HỆ THỐNG mạch cho lưới điện truyền tải Miền Nam.

tổng các dạng ngắn mạch. - Dòng điện sự cố sẽ là: * * * * * * * U Na1  E a  j I Na1.I Na1  Do X 2  = X 0 = 0 j ( X1 ) Với Z1Σ : Tổng trở thứ tự thuận tính từ nguồn đến điểm ngắn mạch. Z2Σ : Tổng trở thứ tự nghịch tính từ nguồn đến điểm ngắn mạch. Z0Σ : Tổng trở thứ tự không tính từ nguồn đến điểm ngắn mạch.3 NGẮN MẠCH ĐỐI XỨNG - Ngắn mạch một pha chạm đất N(1): Là dạng ngắn mạch không đối xứng.

- Nguyên nhân chủ yếu của dạng ngắn mạch 1 pha chạm đất là do sét đánh trực tiếp vào đường dây gây phóng điện tại các vị trí cách điện yếu trên đường dây; do cháy rừng và cây ngã đổ (vì lý do khách quan hoặc do tác động của con người) gây vi phạm khoảng cách phóng điện của đường dây truyền tải trên không; - Theo thống kê thì tỉ lệ sự cố ngắn mạch 1 pha chạm đất trong lưới điện chiếm tới 65% tổng các dạng ngắn mạch. - Để xem xét dòng thứ tự không, thực hiện mô phỏng bằng chương trình PSCAD với sơ đồ đơn giản như sau: Hình 3.1 Sơ đồ nối điện đơn giản S1 S2 (1) N 220kV 110kV B1 B2 Y Y CD Y Δ Δ Y 10.5kV 22kV ~ Khi CD trong hình 3.1 đóng, sơ đồ thay thế thứ tự không khi ngắn mạch tại HVCH: LÝ PHÚC LẠC Trang 8 CBHD: P. VÕ NGỌC ĐIỀU CHƯƠNG 3: TÍNH TOÁN Nghiên cứu và đề xuất giải pháp hạn chế dòng ngắn NGẮN MẠCH HỆ THỐNG mạch cho lưới điện truyền tải Miền Nam.5 X B 2 Khi CD trong hình 3.1 mở, sơ đồ thay thế thứ tự không khi ngắn mạch tại N(1) sẽ là B1 B1 B2 X 220 X110 X110 * B1 U0 X10.5 X B 2 Như vậy, khi CD mở thì trở kháng Z0 trong sơ đồ đang xét sẽ có giá trị =  Xét sơ đồ đơn giản và sử dụng chương trình PSCAD để khảo sát dòng 3I0 như sau: Hình 3.2: Khi trung tính phía 220kV nối đất trực tiếp HVCH: LÝ PHÚC LẠC Trang 9 CBHD: P. VÕ NGỌC ĐIỀU CHƯƠNG 3: TÍNH TOÁN Nghiên cứu và đề xuất giải pháp hạn chế dòng ngắn NGẮN MẠCH HỆ THỐNG mạch cho lưới điện truyền tải Miền Nam.

Cho sự cố pha A chạm đất khi chương trình chạy ở 0,02s và kéo dài trong 1s: Hình 3.3: khảo sát dòng 3I0 Hình 3.4: Khi trung tính phía 220kV không được nối đất (cách ly hoàn toàn) Cho sự cố pha A chạm đất khi chương trình chạy ở 0,02s và kéo dài trong 1s Hình 3.5: khảo sát dòng 3I0 HVCH: LÝ PHÚC LẠC Trang 10 CBHD: P. VÕ NGỌC ĐIỀU CHƯƠNG 3: TÍNH TOÁN Nghiên cứu và đề xuất giải pháp hạn chế dòng ngắn NGẮN MẠCH HỆ THỐNG mạch cho lưới điện truyền tải Miền Nam.2 DỮ LIỆU VÀ CÔNG CỤ TÍNH TOÁN Luận văn đã sử dụng chương trình PSS/E (Power System Simulator for Engineering) của hãng PTI/Siemens để tính toán dòng ngắn mạch cho các nút 500kV và 220kV lưới điện truyền tải miền nam.3 SƠ LƯỢC PHẦN MẾN PSS/E 3.1 Chức năng của phần mềm PSS/E PSS/E (Power System Simulator for Engineering) được phát triển bởi PTI (Power Technologies International – nay thuộc tập đoàn Siemens) ra đời từ năm 1976 và là một phần mềm tính toán hệ thống điện phổ biến, sử dụng các kỹ thuật giải tích số và công nghệ lập trình tiên tiến nhất để giải quyết các hệ thống điện lớn và nhỏ. PSS/E có khả năng phân tích hệ thống điện lên đến 50000 nút. Hiện nay, phần mềm PSS/E được dùng rất nhiều ở các các đơn vị ngành điện như Trung tâm điều độ Hệ thống điện Quốc gia (A0), Trung tâm điều độ Hệ thống điện Miền (A1, A2, A3).

PSS/E được dùng để giả lập và tính toán cho các hệ thống điện lớn ở chế độ xác lập và chế độ động (chế độ quá độ) như tính toán trào lưu công suất, ngắn mạch, quá trình quá độ điện cơ, tối ưu dòng công suất.
