Tổng quan về ứng dụng vật liệu nano TiO2 trong xây dựng và bảo vệ môi trường

Tài liệu nghiên cứu Đề tài nghiên cứu ứng dụng công nghệ nano xúc tác quang hóa cho sơn xây dựng, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về kỹ thuật.

• Trường học: Viện Hàn Lâm Khoa Học Vật Liệu Trung Quốc
• Chuyên ngành: Vật Liệu Nano
• Đề tài: Nghiên Cứu Ứng Dụng Vật Liệu Nano TiO2 Trong Xây Dựng Và Bảo Vệ Môi Trường
• Loại tài liệu: Đề Tài Tốt Nghiệp
• Năm xuất bản: 2008
• Địa điểm: Trung Quốc

Mục lục chi tiết

• 1. Phần I: Tổng quan về việc ứng dụng công nghệ và vật liệu nano cho sơn và lớp phủ trong vật liệu xây dựng
• 1.1. Vật liệu nano xúc tác quang hóa
• 1.1.1. Xúc tác quang hóa và cơ chế của xúc tác quang hóa
• 1.2. Vật liệu nano xúc tác quang hóa Titan dioxyt (TiO2)
• 1.3. Phương pháp điều chế nano TiO2 xúc tác quang hóa
• 1.4. Các phương pháp chế tạo vật liệu nano
• 1.4.1. Điều chế nano TiO2 bằng phương pháp Sol-gel
• 1.5. Những ứng dụng của vật liệu nano xúc tác quang hóa
• 1.5.1. Những ứng dụng trong các lĩnh vực khác nhau
• 1.5.2. Những ứng dụng nano xúc tác quang hóa cho sơn xây dựng
• 1.5.2.1. Ứng dụng của bột nano TiO2 xúc tác quang hóa trong sơn diệt khuẩn
• 1.5.2.2. Ứng dụng của bột nano TiO2 xúc tác quang hóa trong sơn tự làm sạch
• 1.5.2.3. Ứng dụng vật liệu nano TiO2 xúc tác quang hóa đối với không khí và phân hủy các độc tố
• 1.6. Một số thành tựu nghiên cứu và ứng dụng bột nano TiO2 xúc tác quang hóa cho sơn và lớp phủ tại Trung Quốc
• 1.7. Tình hình nghiên cứu và ứng dụng công nghệ và vật liệu nano TiO2 xúc tác quang hóa ở Việt Nam. Sơn xây dựng và thành phần cơ bản của sơn
• 2. Phần II: Nội dung và phương pháp nghiên cứu
• 2.1. Nội dung nghiên cứu
• 2.2. Phương pháp nghiên cứu
• 2.3. Nguyên vật liệu, hóa chất sử dụng
• 3. Phần III: Các kết quả nghiên cứu
• 3.1. Nghiên cứu hoạt tính xúc tác quang hóa trong điều kiện khí hậu Việt Nam
• 3.1.1. Nghiên cứu định tính hoạt tính xúc tác quang hóa của nano TiO2 trong điều kiện khí hậu Việt Nam
• 3.1.2. Nghiên cứu định lượng hoạt tính xúc tác quang hóa của nano TiO2 trong điều kiện khí hậu Việt Nam
• 3.2. Nghiên cứu lựa chọn thành phần cấp phối sơn nano xúc tác quang hóa
• 3.2.1. Lựa chọn thành phần, cấp phối cho sơn
• 3.2.2. Xác định tỉ lệ xúc tác tối ưu trong thành phần sơn nano
• 3.2.3. Chế tạo sơn nano TiO2 xúc tác quang hóa trong phòng thí nghiệm
• 3.2.4. Kết quả khảo sát thành phần cấp phối và các tính chất của sơn nano
• 3.2.5. Nghiên cứu các tính năng của sản phẩm sơn nano
• 3.2.5.1. Tính năng diệt khuẩn của sơn nano
• 3.2.5.2. Khảo sát khả năng diệt khuẩn của sơn nano trong môi trường nuôi cấy vi sinh vật
• 3.2.5.3. Khảo sát khả năng diệt khuẩn của sơn nano trong môi trường không khí
• 3.2.5.4. Tính năng tự làm sạch của sơn nano
• 3.2.5.5. Khả năng làm sạch không khí của sơn nano
• 3.2.6. Xây dựng qui trình công nghệ chế tạo sơn nano
• 3.2.7. Sản xuất và thử nghiệm sơn diệt khuẩn và sơn tự làm sạch
• 3.2.7.1. Sản xuất thử sơn ngoài trời (sơn tự làm sạch)
• 3.2.7.2. Sản xuất thử sơn trong nhà (sơn diệt khuẩn)
• 3.2.7.3. Thử nghiệm sơn tự làm sạch
• 3.2.7.4. Thử nghiệm sơn diệt khuẩn
• 3.2.8. Tính toán hiệu quả kinh tế của sơn nano xúc tác quang hóa
• 4. Phần IV: Kết luận và kiến nghị
• Tài liệu tham khảo
• Lời cảm ơn

Tóm tắt

I. Tổng quan về ứng dụng vật liệu nano TiO2 trong xây dựng

Vật liệu nano TiO2 đã trở thành một trong những vật liệu quan trọng trong ngành xây dựng và bảo vệ môi trường. Với khả năng kháng khuẩn, làm sạch không khí và khả năng chống ô nhiễm, TiO2 đang được nghiên cứu và ứng dụng rộng rãi. Nghiên cứu cho thấy, việc sử dụng TiO2 trong các sản phẩm xây dựng không chỉ cải thiện chất lượng mà còn góp phần bảo vệ môi trường.

1.1. Vật liệu nano TiO2 và tính chất nổi bật

TiO2 có khả năng xúc tác quang hóa mạnh mẽ, giúp phân hủy các chất ô nhiễm trong không khí và nước. Tính chất này làm cho TiO2 trở thành một lựa chọn lý tưởng cho các ứng dụng trong xây dựng và bảo vệ môi trường.

1.2. Lịch sử phát triển và ứng dụng của TiO2

TiO2 đã được nghiên cứu từ những năm 1990 và nhanh chóng trở thành vật liệu chủ chốt trong nhiều lĩnh vực, từ xây dựng đến y tế. Sự phát triển của công nghệ nano đã mở ra nhiều cơ hội mới cho việc ứng dụng TiO2.

II. Thách thức trong việc ứng dụng vật liệu nano TiO2

Mặc dù TiO2 có nhiều ưu điểm, nhưng việc ứng dụng vật liệu này trong xây dựng cũng gặp phải một số thách thức. Các vấn đề như chi phí sản xuất, độ bền và khả năng tương thích với các vật liệu khác cần được giải quyết để tối ưu hóa hiệu quả sử dụng.

2.1. Chi phí sản xuất và hiệu quả kinh tế

Chi phí sản xuất vật liệu nano TiO2 vẫn còn cao so với các vật liệu truyền thống, điều này ảnh hưởng đến khả năng cạnh tranh trên thị trường. Cần có các nghiên cứu để giảm chi phí và nâng cao hiệu quả kinh tế.

2.2. Độ bền và khả năng tương thích

Độ bền của TiO2 trong môi trường xây dựng cần được kiểm tra kỹ lưỡng. Ngoài ra, khả năng tương thích với các vật liệu khác cũng là một yếu tố quan trọng để đảm bảo hiệu suất lâu dài.

III. Phương pháp sản xuất vật liệu nano TiO2 hiệu quả

Có nhiều phương pháp sản xuất vật liệu nano TiO2, trong đó phương pháp sol-gel và phương pháp hóa học lắng đọng hơi là hai phương pháp phổ biến nhất. Mỗi phương pháp đều có những ưu điểm và nhược điểm riêng, ảnh hưởng đến chất lượng và tính chất của sản phẩm cuối cùng.

3.1. Phương pháp sol gel trong sản xuất TiO2

Phương pháp sol-gel cho phép kiểm soát kích thước và hình dạng của hạt nano TiO2, từ đó tối ưu hóa tính chất xúc tác quang hóa. Nghiên cứu cho thấy, sản phẩm từ phương pháp này có hiệu suất cao trong việc xử lý ô nhiễm.

3.2. Phương pháp hóa học lắng đọng hơi

Phương pháp này giúp tạo ra các lớp TiO2 mỏng với độ đồng nhất cao. Tuy nhiên, chi phí đầu tư cho thiết bị và quy trình sản xuất có thể cao hơn so với phương pháp sol-gel.

IV. Ứng dụng thực tiễn của vật liệu nano TiO2 trong xây dựng

Vật liệu nano TiO2 đã được ứng dụng trong nhiều sản phẩm xây dựng như sơn, gạch, và vật liệu cách nhiệt. Những ứng dụng này không chỉ nâng cao chất lượng sản phẩm mà còn góp phần bảo vệ môi trường.

4.1. TiO2 trong sản xuất sơn và vật liệu phủ

Sơn chứa TiO2 có khả năng tự làm sạch và kháng khuẩn, giúp duy trì vẻ đẹp và độ bền của bề mặt. Nghiên cứu cho thấy, sơn này có thể giảm thiểu ô nhiễm không khí hiệu quả.

4.2. TiO2 trong vật liệu cách nhiệt

Vật liệu cách nhiệt chứa TiO2 không chỉ giúp tiết kiệm năng lượng mà còn cải thiện chất lượng không khí trong nhà. Sản phẩm này đang được ưa chuộng trong các công trình xây dựng hiện đại.

V. Kết luận và tương lai của vật liệu nano TiO2

Vật liệu nano TiO2 có tiềm năng lớn trong ngành xây dựng và bảo vệ môi trường. Với những nghiên cứu và phát triển liên tục, TiO2 hứa hẹn sẽ trở thành một phần không thể thiếu trong các sản phẩm xây dựng xanh trong tương lai.

5.1. Triển vọng nghiên cứu và phát triển

Nghiên cứu về TiO2 vẫn đang tiếp tục, với nhiều hướng đi mới như cải thiện tính chất và giảm chi phí sản xuất. Điều này sẽ mở ra nhiều cơ hội mới cho ứng dụng trong xây dựng.

5.2. Tương lai của vật liệu nano trong xây dựng

Với xu hướng phát triển bền vững, vật liệu nano như TiO2 sẽ ngày càng được ưa chuộng. Các sản phẩm xây dựng xanh sẽ không chỉ đáp ứng nhu cầu hiện tại mà còn bảo vệ môi trường cho thế hệ tương lai.

Nội dung chính

Nghiên cứu ứng dụng vật liệu nano TiO2 trong sơn xây dựng: Đột phá tính năng tự làm sạch, kháng khuẩn và bền thời tiết

---

Tóm tắt nghiên cứu (200-250 từ)

Nghiên cứu tập trung giải quyết bài toán khoa học cốt lõi: Làm thế nào để chế tạo và ứng dụng thành công vật liệu nano Titan dioxit ($\text{TiO}_2$) vào công nghệ sản xuất sơn xây dựng chất lượng cao, vừa phát huy tối đa hoạt tính xúc tác quang hóa (kháng khuẩn, tự làm sạch, lọc khí) trong điều kiện khí hậu nhiệt đới Việt Nam, vừa khắc phục triệt để nhược điểm "phấn hóa màng sơn" do các gốc oxy hóa mạnh gây ra.

Đề tài sử dụng phương pháp tổng hợp sol-gel để tạo hạt nano $\text{TiO}_2$ cấu trúc tinh thể Anatase ($1\text{--}20\text{ nm}$), kết hợp kỹ thuật phân tán siêu âm và khuấy trộn tốc độ cao nhằm đồng nhất hóa hạt nano trong hệ chất kết dính lai (hybrid binder) giữa nhựa Polyacrylic và Polysiloxane.

Kết quả thực nghiệm khẳng định hoạt tính quang xúc tác đạt hiệu suất tối ưu ở tỷ lệ phối trộn $2%\text{--}4%$ nano $\text{TiO}_2$ (tối ưu nhất tại $3%$). Vật liệu nano $\text{TiO}_2$-VIBM do nhóm tự tổng hợp cho tốc độ phân hủy xanh methylene (MB) sau 3 giờ, tương đương với mẫu thương mại nổi tiếng thế giới Degussa P25 (Đức). Sự kết hợp $14%$ Polysiloxane giúp nâng độ bền thời tiết gia tốc lên tới 720 giờ mà không bị phấn hóa. Công trình mở ra hướng phát triển các dòng vật liệu xây dựng thông minh, thân thiện môi trường quy mô công nghiệp tại Việt Nam.

---

Bối cảnh và tầm quan trọng (300-350 từ)

Trong xu hướng phát triển công nghệ vật liệu xây dựng xanh thế kỷ 21, vật liệu nano xúc tác quang hóa $\text{TiO}_2$ nổi lên như một giải pháp đột phá nhờ khả năng hấp thụ photon ánh sáng để kích hoạt các phản ứng oxy hóa – khử cực mạnh trên bề mặt. Cơ chế này sản sinh ra các gốc tự do có hoạt tính rất cao như hydroxyl ($^{\bullet}\text{OH}$) và superoxide ($^{\bullet}\text{O}_2^-$), có khả năng phân hủy hầu hết các hợp chất hữu cơ độc hại, tiêu diệt vi khuẩn, nấm mốc thành các chất vô hại là $\text{CO}_2$ và $\text{H}_2\text{O}$.

Tuy nhiên, tại Việt Nam, các nghiên cứu trước đây chủ yếu dừng lại ở dạng màng phủ mỏng dạng xịt/nhúng trực tiếp trên kính và sứ vệ sinh. Việc đưa trực tiếp bột nano $\text{TiO}_2$ vào hệ công thức sơn tường xây dựng vấp phải rào cản kỹ thuật nghiêm trọng: hoạt tính oxy hóa quá mạnh của nano $\text{TiO}_2$ dễ dàng bẻ gãy các liên kết carbon của màng nhựa polymer hữu cơ truyền thống (acrylic, alkyd), gây hiện tượng "phấn hóa màng sơn" và suy giảm tuổi thọ công trình nhanh chóng. Bên cạnh đó, các dòng sơn kháng khuẩn, chống rêu mốc trên thị trường hiện nay vẫn lạm dụng các phụ gia hóa chất có độc tính cao (chlorothalonil, hợp chất thủy ngân, ion kim loại nặng), gây lo ngại lớn về mặt an toàn sức khỏe và môi trường sống.

Việt Nam có khí hậu nhiệt đới gió mùa với cường độ bức xạ mặt trời cao (trung bình trên 200 ngày nắng/năm), nhiệt độ và độ ẩm lớn – đây vừa là môi trường lý tưởng để kích hoạt hoạt tính quang hóa của $\text{TiO}_2$, vừa là môi trường khắc nghiệt kích thích vi sinh vật phát triển và phá hủy bề mặt công trình. Do đó, việc làm chủ quy trình công nghệ chế tạo sơn nano $\text{TiO}_2$ có khả năng tự làm sạch, kháng khuẩn và chịu thời tiết nhiệt đới là một nhiệm vụ cấp thiết, mang lại giá trị kinh tế và ý nghĩa xã hội to lớn.

---

Methodology và approach (350-400 từ)

Nghiên cứu được thiết kế và thực nghiệm bài bản theo quy trình kiểm soát chặt chẽ từ khâu tổng hợp vật liệu đến chế tạo sản phẩm và kiểm tra chất lượng:

[Tổng hợp Sol-gel / Nano TiO2 Anatase]
                 ↓
[Phân tán siêu âm (30-40 kHz) + Khuấy phân tán tốc độ cao (8.000-10.000 rpm)]
                 ↓
[Phối trộn hệ chất tạo màng lai: Polyacrylic (Revacryl 4134) + Polysiloxane (Neochem 60)]
                 ↓
[Khảo sát hoạt tính quang hóa & Đánh giá chất lượng màng sơn]

1. Nguồn vật liệu và Phương pháp phân tích đặc trưng

• Bột nano $\text{TiO}_2$: Tổng hợp bằng phương pháp sol-gel từ muối vô cơ $\text{TiCl}_4$ với chế độ nung kiểm soát $400\text{--}700^\circ\text{C}$ để thu được $100%$ pha tinh thể Anatase kích thước hạt $1\text{--}20\text{ nm}$ ($\text{TiO}_2$-VIBM). Các mẫu đối chứng gồm Degussa P25 (Đức, $70%$ Anatase / $30%$ Rutile, $25\text{ nm}$) và nano $\text{TiO}_2$-CBMA (Trung Quốc).
• Phân tích cấu trúc: Nhiễu xạ tia X (XRD trên thiết bị Bruker D8 Advance) xác định thành phần pha tinh thể; kính hiển vi điện tử quét (SEM Hitachi JSM-6490) đánh giá kích thước hạt và độ phân tán bề mặt.

2. Kỹ thuật phân tán và Công thức chất kết dính lai

• Để tránh hiện tượng vón cục của hạt nano trong môi trường phân tán nước, nghiên cứu áp dụng quy trình phân tán hai bước: rung siêu âm ($30\text{--}40\text{ kHz}$, công suất $100\text{--}120\text{ W}$) trong 30 phút, kết hợp khuấy phân tán tốc độ cao ($8.000\text{--}10.000\text{ vòng/phút}$) sử dụng phụ gia phân tán Hydropalat 5040.
• Hệ chất tạo màng được phối trộn linh hoạt giữa nhũ tương Acrylic tinh khiết (Revacryl 4134) và nhũ tương Polysiloxane (Neochem 60). Liên kết mạch chính $\text{Si-O-Si}$ có năng lượng liên kết rất cao ($445\text{ kJ/mol}$) bền vững trước tia UV và gốc oxy hóa so với liên kết $\text{C-C}$ ($358\text{ kJ/mol}$).

3. Phương pháp đánh giá hoạt tính và kiểm chuẩn

• Hoạt tính xúc tác quang hóa: Đo sự suy giảm quang phổ hấp thụ dung dịch Xanh Methylene (MB) theo định luật Lambert-Beer trên máy quang phổ UV-VIS 1100 dưới ánh sáng mặt trời tự nhiên tại TP. Hồ Chí Minh.
• Tính năng kháng khuẩn: Thực hiện theo tiêu chuẩn HG/T3950-2007 trên các chủng vi khuẩn gram âm Escherichia coli (ATCC 25922) và nấm sợi Aspergillus niger.
• Tính chất cơ lý màng sơn: Kiểm tra độ mịn, độ bám dính, độ rửa trôi, độ bền kiềm, độ bền nước theo hệ thống tiêu chuẩn TCVN 6934:2001, TCVN 2097:1993, và độ bền thời tiết gia tốc bằng chu kỳ tia cực tím theo ASTM D4587-91.

---

Phát hiện chính (400-450 từ)

Nghiên cứu mang lại nhiều phát hiện quan trọng có giá trị thực tiễn cao:

1. Hoạt tính xúc tác quang hóa xuất sắc của nano $\text{TiO}_2$-VIBM

Trong điều kiện bức xạ mặt trời thực tế tại TP. Hồ Chí Minh, cả 3 mẫu xúc tác đều thể hiện hoạt tính phân hủy chất hữu cơ nhanh chóng:

• Degussa P25 (Đức): Phân hủy hoàn toàn dung dịch MB $2{,}5\text{ mM}$ sau 120 phút (2 giờ).
• $\text{TiO}_2$-VIBM (Việt Nam): Phân hủy hoàn toàn MB sau 180 phút (3 giờ).
• $\text{TiO}_2$-CBMA (Trung Quốc): Phân hủy hoàn toàn MB sau 240 phút (4 giờ).

Kết quả này khẳng định bột nano $\text{TiO}_2$ do Việt Nam tự chế tạo có hoạt tính quang hóa vượt trội so với sản phẩm cùng loại của Trung Quốc và tiệm cận với tiêu chuẩn chất lượng cao của Đức.

2. Xác định hàm lượng nano $\text{TiO}_2$ tối ưu trong công thức sơn

Thực nghiệm khảo sát nồng độ nano $\text{TiO}_2$ từ $0%\text{--}5%$ cho thấy:

• Nồng độ $3%$ nano $\text{TiO}_2$ đem lại hiệu suất quang hóa cực đại (phân hủy $60{,}54%$ lượng chất màu MB trong 2 giờ phơi sáng).
• Dải nồng độ hiệu quả cao dao động từ $2%\text{--}4%$ (chênh lệch hiệu suất không quá $5%$).
• Khi vượt quá $4%$, các hạt nano có xu hướng tự kết cụm, giảm diện tích tiếp xúc hữu dụng và gây hiện tượng tán xạ/chắn sáng, làm giảm hiệu quả quang xúc tác.

3. Giải pháp Polysiloxane loại bỏ hiện tượng phấn hóa màng sơn

Việc đưa nano $\text{TiO}_2$ vào hệ sơn chỉ chứa $100%$ nhựa acrylic thuần túy khiến màng sơn bị lão hóa nhanh, độ bền thời tiết gia tốc chỉ đạt dưới $200$ giờ. Khi tăng dần tỷ lệ Polysiloxane từ $0%$ lên $14%$:

• Độ bền thời tiết gia tốc (ASTM D4587-91) tăng tuyến tính từ dưới $200$ giờ lên đến $720$ giờ.
• Độ bền nước tăng vọt từ $370$ giờ lên $2.100$ giờ.
• Độ bền kiềm tăng từ $186$ giờ lên $820$ giờ.
• Các thông số kỹ thuật khác như độ bám dính (đạt điểm 1), thời gian khô bề mặt ($13\text{--}15$ phút) đều thỏa mãn tiêu chuẩn TCVN 6934:2001.

4. Hiệu quả diệt khuẩn và tự làm sạch bề mặt

• Màng sơn chứa nano $\text{TiO}_2$ kích hoạt dưới ánh sáng thường có khả năng ức chế và tiêu diệt đến $99%$ vi khuẩn E. coli và ngăn chặn triệt để sự phát triển của bào tử nấm mốc Aspergillus niger.
• Bề mặt màng sơn thể hiện đặc tính siêu ưa nước (góc tiếp xúc nước $<10^\circ$), cho phép nước mưa tạo thành màng phẳng rửa trôi bụi bẩn bám dính mà không cần dùng hóa chất tẩy rửa.

---

Đóng góp khoa học (250-300 từ)

Công trình mang lại những đóng góp khoa học và công nghệ mang tính nền tảng:

Đóng góp về mặt lý thuyết và công nghệ

• Làm chủ quy trình tổng hợp: Nghiên cứu đã làm chủ trọn vẹn quy trình công nghệ tổng hợp hạt nano $\text{TiO}_2$ Anatase kích thước đồng đều $1\text{--}20\text{ nm}$ từ nguyên liệu muối vô cơ giá thành thấp, giải quyết bài toán phụ thuộc nguyên liệu nhập khẩu đắt tiền.
• Giải quyết mâu thuẫn oxy hóa – độ bền nền polymer: Đột phá công nghệ lớn nhất là việc thiết lập thành công hệ chất kết dính lai Acrylic – Polysiloxane, bảo vệ chất nền hữu cơ trước sự phân hủy của gốc tự do quang hóa, giải quyết triệt để bài toán phấn hóa màng sơn đã tồn tại nhiều năm.

Đóng góp về mặt phương pháp và ứng dụng thực tiễn

• Xây dựng quy trình thử nghiệm đánh giá hoạt tính quang hóa định lượng và kiểm soát vi sinh vật trên nền vật liệu xây dựng phù hợp điều kiện khí hậu nhiệt đới ẩm.
• Thiết lập quy trình công nghệ chế tạo màng sơn ở quy mô pilot (đã sản xuất thử nghiệm thành công mẻ $200\text{ kg}$ tại Công ty Sơn Á Đông và nghiệm thu trên công trình thực tế của Công ty Him Lam). Đây là tiền đề trực tiếp để xây dựng các tiêu chuẩn kỹ thuật quốc gia về sơn tự làm sạch và lọc không khí tại Việt Nam.

---

Đối tượng quan tâm (200-250 từ)

Báo cáo nghiên cứu này mang lại giá trị chuyên môn cao cho nhiều nhóm đối tượng:

• Các nhà nghiên cứu khoa học & Viện trường: Cung cấp tài liệu tham khảo chi tiết về cơ chế quang xúc tác bán dẫn, kỹ thuật biến tính phối hợp polymer lai, và phương pháp phân tán hệ nano vô cơ – hữu cơ.
• Doanh nghiệp sản xuất sơn & Vật liệu phủ: Tiếp cận công thức cấp phối và quy trình phân tán khả thi, dễ dàng chuyển giao sang dây chuyền công nghiệp nhằm tạo ra các dòng sơn cao cấp với biên lợi nhuận tốt.
• Kiến trúc sư, Kỹ sư công trình xanh (LEED, LOTUS): Có thêm giải pháp vật liệu sơn ngoại thất tự làm sạch giảm chi phí bảo trì và sơn nội thất thanh lọc không khí, phân hủy khí độc hữu cơ (VOCs, Formalin).
• Ban quản lý Y tế & Công trình công cộng: Lựa chọn sơn nano kháng khuẩn cho phòng mổ, bệnh viện, trường học nhằm ngăn chặn lây nhiễm chéo vi khuẩn và nấm mốc trong môi trường có độ ẩm cao.

---

Câu hỏi thường gặp (FAQ) (250-300 từ)

1. Phát hiện quan trọng nhất của nghiên cứu là gì?

Nghiên cứu đã tìm ra tỷ lệ phối trộn tối ưu $3%$ nano $\text{TiO}_2$ kết hợp cùng $14%$ nhựa Polysiloxane trong nền Acrylic, giúp màng sơn vừa đạt hiệu suất quang hóa kháng khuẩn/tự làm sạch tối đa, vừa duy trì độ bền thời tiết vượt trội lên đến 720 giờ gia tốc mà không bị phấn hóa.

2. Kỹ thuật phân tán bột nano trong sơn có gì đặc biệt?

Nghiên cứu ứng dụng quy trình phân tán phức hợp: xử lý ban đầu bằng sóng siêu âm ($30\text{--}40\text{ kHz}$) để phá vỡ các khối kết tụ nano, sau đó khuấy phân tán tốc độ cao ($8.000\text{--}10.000\text{ vòng/phút}$) với phụ gia Polycarboxylic acid, đảm bảo hạt nano phân bố đồng đều hoàn hảo trong màng sơn.

3. Kết quả nghiên cứu có khả năng tổng quát hóa (generalize) không?

Có. Nguyên lý sử dụng chất kết dính lai gốc Silicon/Polysiloxane để bảo vệ nền hữu cơ có thể áp dụng rộng rãi cho nhiều loại vật liệu phủ khác như gạch ngói, bê tông trang trí, kính kiến trúc và vật liệu composite tiếp xúc môi trường oxy hóa mạnh.

4. Hướng nghiên cứu tiếp theo của đề tài là gì?

Nhóm tác giả định hướng biến tính nano $\text{TiO}_2$ bằng ion kim loại chuyển tiếp ($\text{Fe, Ag}$) hoặc nguyên tố đất hiếm ($\text{Ce, La}$) để dịch chuyển vùng hấp thụ sang ánh sáng khả kiến (ánh sáng đèn trong nhà), đồng thời ghép hạt nano lên các khoáng chất nền (sepiolite, diatomite).

5. Khả năng ứng dụng thực tế của công nghệ này như thế nào?

Công nghệ đã được thử nghiệm sản xuất thực tế quy mô $200\text{ kg}$ sơn tại nhà máy và sơn phủ trên công trình xây dựng thực tế, chứng minh tính khả thi thương mại cao với giá thành cạnh tranh hơn nhiều so với sản phẩm nhập khẩu.

---

Kết luận (150 từ)

Nghiên cứu đã chứng minh tính khả thi và hiệu quả to lớn của việc ứng dụng công nghệ nano xúc tác quang hóa $\text{TiO}_2$ trong sản xuất sơn xây dựng tại Việt Nam. Bằng giải pháp sáng tạo kết hợp hệ chất kết dính lai Polyacrylic – Polysiloxane và kỹ thuật phân tán siêu âm hiện đại, nhóm tác giả đã giải quyết thành công thách thức phấn hóa màng sơn, tạo ra sản phẩm sơn đa tính năng: tự làm sạch, kháng nấm mốc, diệt khuẩn và thanh lọc không khí.

Đây là bước tiến quan trọng thúc đẩy sự phát triển của ngành công nghiệp vật liệu xây dựng công nghệ cao. Các doanh nghiệp sản xuất và chủ đầu tư dự án xanh nên chủ động hợp tác nghiên cứu để đưa dòng sản phẩm sơn nano thân thiện môi trường này vào thương mại hóa rộng rãi trên thị trường.

Trích đoạn nội dung tài liệu

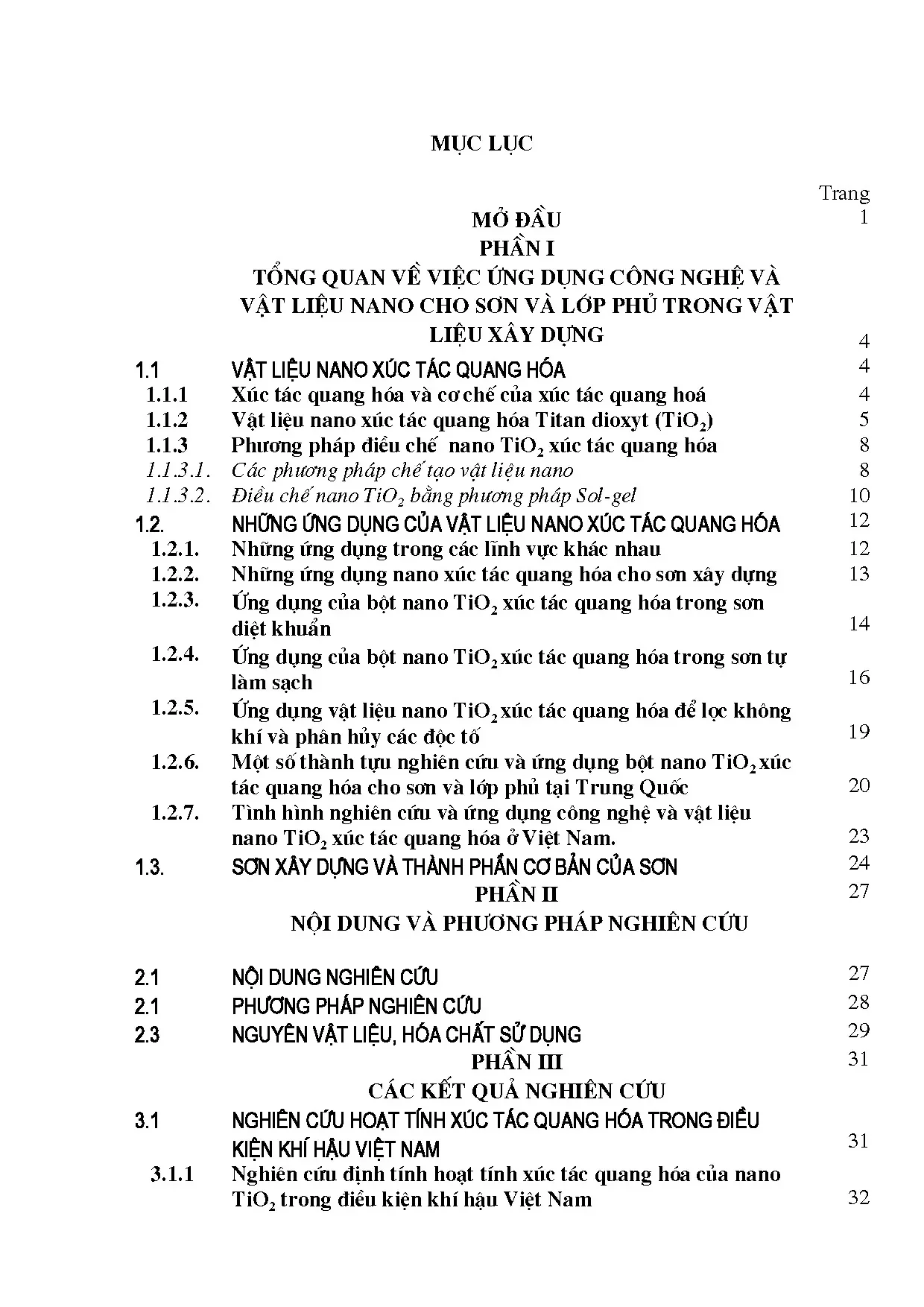

Môc lôc Trang Më ®Çu 1 PhÇn I Tæng quan vÒ viÖc øng dông c«ng nghÖ vμ vËt liÖu nano cho s¬n vμ líp phñ trong vËt liÖu x©y dùng 4 1.1 VËt liÖu nano xóc t¸c quang hãa 4 1.1 Xóc t¸c quang hãa vμ c¬ chÕ cña xóc t¸c quang ho¸ 4 1.2 VËt liÖu nano xóc t¸c quang hãa Titan dioxyt (TiO2) 5 1.3 Ph−¬ng ph¸p ®iÒu chÕ nano TiO2 xóc t¸c quang hãa 8 1. C¸c ph−¬ng ph¸p chÕ t¹o vËt liÖu nano 8 1. §iÒu chÕ nano TiO2 b»ng ph−¬ng ph¸p Sol-gel 10 1. Nh÷ng øng dông cña vËt liÖu nano xóc t¸c quang hãa 12 1.

Nh÷ng øng dông trong c¸c lÜnh vùc kh¸c nhau 12 1. Nh÷ng øng dông nano xóc t¸c quang hãa cho s¬n x©y dùng 13 1. øng dông cña bét nano TiO2 xóc t¸c quang hãa trong s¬n diÖt khuÈn 14 1. øng dông cña bét nano TiO2 xóc t¸c quang hãa trong s¬n tù lμm s¹ch 16 1.

øng dông vËt liÖu nano TiO2 xóc t¸c quang hãa ®Ó läc kh«ng khÝ vμ ph©n hñy c¸c ®éc tè 19 1. Mét sè thμnh tùu nghiªn cøu vμ øng dông bét nano TiO2 xóc t¸c quang hãa cho s¬n vμ líp phñ t¹i Trung Quèc 20 1. T×nh h×nh nghiªn cøu vμ øng dông c«ng nghÖ vμ vËt liÖu nano TiO2 xóc t¸c quang hãa ë ViÖt Nam. S¬n x©y dùng vμ thμnh phÇn c¬ b¶n cña s¬n 24 PhÇn II 27 Néi dung vμ ph−¬ng ph¸p nghiªn cøu 2.1 Néi dung nghiªn cøu 27 2.1 Ph−¬ng ph¸p nghiªn cøu 28 2.3 Nguyªn vËt liÖu, hãa chÊt sö dông 29 PhÇn III 31 C¸c kÕt qu¶ nghiªn cøu 3.1 nghiªn cøu ho¹t tÝnh xóc t¸c quang hãa trong ®iÒu kiÖn khÝ hËu viÖt nam 31 3.1 Nghiªn cøu ®Þnh tÝnh ho¹t tÝnh xóc t¸c quang hãa cña nano TiO2 trong ®iÒu kiÖn khÝ hËu ViÖt Nam 32 3.2 Nghiªn cøu ®Þnh l−îng ho¹t tÝnh xóc t¸c quang hãa cña nano TiO2 trong ®iÒu kiÖn khÝ hËu ViÖt Nam 34 3.2 Nghiªn cøu lùa chän thμnh phÇn cÊp phèi s¬n nano xóc 37 t¸c quang hãa 3.1 Lùa chän thμnh phÇn, cÊp phèi cho s¬n 37 3.2 X¸c ®Þnh tû lÖ xóc t¸c tèi −u trong thμnh phÇn s¬n nano 39 3.3 ChÕ t¹o s¬n nano TiO2 xóc t¸c quang hãa trong phßng thÝ 41 nghiÖm 3.4 KÕt qu¶ kh¶o s¸t thμnh phÇn cÊp phèi vμ c¸c tÝnh chÊt cña 43 s¬n nano 3.3 Nghiªn cøu c¸c tÝnh n¨ng cña s¶n phÈm s¬n nano 45 3.1 TÝnh n¨ng diÖt khuÈn cña s¬n nano 45 3.

Kh¶o s¸t kh¶ n¨ng diÖt khuÈn cña s¬n nano trong m«i tr−êng 45 nu«i cÊy vi sinh vËt 3. Kh¶o s¸t kh¶ n¨ng diÖt khuÈn cña s¬n nano trong m«i tr−êng 50 kh«ng khÝ 3.2 TÝnh n¨ng tù lμm s¹ch cña s¬n nano 55 3. Kh¶ n¨ng lμm s¹ch kh«ng khÝ cña s¬n nano 57 3.4 X©y dùng qui tr×nh c«ng nghÖ chÕ t¹o s¬n nano 58 3. S¶n xuÊt vμ thö nghiÖm s¬n diÖt khuÈn vμ s¬n tù lμm 60 s¹ch 3.

S¶n xuÊt thö s¬n ngoμi trêi (s¬n tù lμm s¹ch) 61 3. S¶n xuÊt thö s¬n trong nhμ (s¬n diÖt khuÈn) 63 3. Thö nghiÖm s¬n tù lμm s¹ch 64 3. Thö nghiÖm s¬n diÖt khuÈn 65 3.5 TÝnh to¸n hiÖu qu¶ kinh tÕ cña s¬n nano xóc t¸c quang hãa 65 PhÇn IV 70 KÕt luËn vμ kiÕn nghÞ Tμi liÖu tham kh¶o 72 Lêi c¸m ¬n Trong qu¸ tr×nh thùc hiÖn ®Ò tμi.

Nhãm ®Ò tμi ®· nhËn ®−îc nhiÒu sù hîp t¸c gióp ®ì rÊt tËn t×nh vμ quý b¸u cña c¸c c¬ quan, tæ chøc sau: 1) Xin tr©n träng c¸m ¬n sù hîp t¸c ch©n thμnh cña ViÖn hμn l©m khoa häc vËt liÖu Trung Quèc còng nh− c¸c gi¸o s− tiÕn sü Sui Tong Bo vμ Ji Zhijiang vμ c¸c ®ång nghiÖp kh¸c cña CBMA víi t− c¸ch lμ ®èi t¸c cña ®Ò tμi trong ch−¬ng tr×nh hîp t¸c KHCN theo NghÞ ®Þnh th− gi÷a 2 ChÝnh phñ ViÖt Nam vμ Trung Quèc. 2) Xin tr©n träng c¸m ¬n sù hîp t¸c cña TiÕn sü Lª Mai H−¬ng - Phã ViÖn tr−ëng, Tr−ëng phßng Ho¹t chÊt sinh häc - ViÖn Hãa hîp chÊt tù nhiªn -ViÖn KHCN ViÖt Nam trong viÖc thö nghiÖm tÝnh n¨ng diÖt khuÈn cña s¬n nano 3) Xin tr©n träng c¸m ¬n sù hîp t¸c cña ViÖn Kü thuËt NhiÖt ®íi - ViÖn KHCN ViÖt Nam trong viÖc ®o vμ thö nghiÖm ®é bÒn thêi tiÕt cña s¬n nano. 4) Xin tr©n träng c¸m ¬n sù hîp t¸c gióp ®ì cña Phßng thÝ nghiÖm träng ®iÓm vËt liÖu polymer composite cña Trung t©m nghiªn cøu vËt liÖu polymer - Tr−êng §¹i häc B¸ch khoa thμnh phè Hå ChÝ Minh trong viÖc ®o gãc tiÕp xóc cña bÒ mÆt s¬n vμ thö nghiÖm mét sè tÝnh chÊt cña mμng s¬n nano. 5) Xin tr©n träng c¸m ¬n sù hîp t¸c gióp ®ì cña Phßng Hãa Ph©n tÝch -ViÖn C«ng nghÖ hãa häc - Ph©n viÖn KHCN ViÖt Nam t¹i thμnh phè Hå ChÝ Minh trong viÖc ®o x¸c ®Þnh hμm l−îng cña xanh methylene ®Ó ®¸nh gi¸ møc ®é ho¹t tÝnh cña xóc t¸c quang hãa nano TiO2.

6) Xin tr©n träng c¸m ¬n sù hîp t¸c cña Phßng thÝ nghiÖm Nano - Tr−êng ®¹i häc KHTN thμnh phè Hå ChÝ Minh trong viÖc ph©n tÝch ¶nh kÝnh hiÖn vi ®iÖn tö quÐt (SEM) cña vËt liÖu nano xóc t¸c quang hãa nano TiO2. 7) Xin tr©n träng c¸m ¬n Trung t©m dÞch vô ph©n tÝch thÝ nghiÖm - thuéc Së Khoa häc c«ng nghÖ TP. Hå ChÝ Minh trong viÖc ph©n tÝch h¬i formaline ®Ó ®¸nh gi¸ møc ®é lμm s¹ch kh«ng khÝ cña s¬n nano xóc t¸c quang hãa. 8) Xin tr©n träng c¸m ¬n sù hîp t¸c cña Trung t©m kü thuËt tiªu chuÈn ®o l−êng chÊt l−îng 3 (QUATEST 3) trong viÖc ph©n tÝch thö nghiÖm mét sè tÝnh chÊt cña mμng s¬n nano.

9) Xin tr©n träng c¸m ¬n sù hîp t¸c gióp ®ì cña Trung t©m ph©n tÝch KiÓm nghiÖm ViÖn VËt liÖu x©y dùng - Bé X©y dùng trong viÖc ph©n tÝch ®¸nh gi¸ cÊu tróc vμ thμnh ph©n pha cña vËt liÖu nano TiO2 b»ng ph−¬ng ph¸p nhiÔu x¹ tia X. 10) Xin tr©n träng c¸m ¬n sù hîp t¸c gióp ®ì cña c«ng ty S¬n ¸ §«ng trong viÖc s¶n xuÊt thö nghiÖm 200 kg s¬n nano xóc t¸c quang hãa. 11) Xin tr©n träng c¸m ¬n sù hîp t¸c cña C«ng ty TNHH Th−¬ng m¹i Him Lam t¹i Tp. Hå ChÝ Minh trong viÖc thö nghiÖm ®¸ng gi¸ chÊt l−îng s¬n tù lμm s¹ch.

12) Xin tr©n träng c¸m ¬n sù quan t©m gióp ®ì cña c¸c c¬ quan qu¶n lý ®Ò tμi cña Bé Khoa häc C«ng nghÖ, Bé X©y dùng, ViÖn VËt liÖu x©y dùng Më ®Çu Trong thêi gian 20 n¨m trë l¹i ®©y, c«ng nghÖ nano ®· ®−îc quan t©m vμ ph¸t triÓn rÊt nhanh chãng trªn thÕ giíi víi nh÷ng tiÒm n¨ng øng dông rÊt lín trong nhiÒu lÜnh vùc trong ®ã cã lÜnh vùc vËt liÖu x©y dùng. Cã thÓ so s¸nh sù ph¸t triÓn nhanh chãng sè l−îng c¸c c«ng tr×nh nghiªn cøu vμ øng dông c«ng nghÖ nano vμo ®êi sèng cña chóng ta ®Çu thÕ kû 21 t−¬ng tù nh− sù ph¸t triÓn nhanh chãng cña c«ng nghÖ b¸n dÉn, c«ng nghÖ vi m¹ch vμo cuèi thÕ kû 20. Ngμy nay, c«ng nghÖ vμ vËt liÖu nano ®· ®−îc øng dông ®Ó chÕ t¹o ra nhiÒu lo¹i vËt liÖu míi cã tÝnh n¨ng ®Æc biÖt nh− nano composite, øng dông trong c«ng nghiÖp chÕ t¹o vi m¹ch vμ b¸n dÉn hoÆc nano xóc t¸c quang hãa….Trong ®ã nano xóc t¸c quang hãa lμ mét trong nh÷ng lÜnh vùc ph¸t triÓn nhanh vμ cã nhiÒu øng dông trong ®êi sèng. Víi viÖc sö dông bét Nano TiO2 ng−êi ta ®· chÕ t¹o ra nhiÒu líp phñ cã tÝnh n¨ng ®Æc biÖt nh−: kh¶ n¨ng lμm s¹ch kh«ng khÝ, kh¶ n¨ng diÖt khuÈn, chèng rªu mèc, c¸c líp phñ chèng b¸m dÝnh vμ tù lμm s¹ch.

Nh÷ng líp phñ nμy ®· ®−îc dïng ®Ó phñ trªn kÝnh, bÒ mÆt gèm sø vÖ sinh, mÆt ngoμi cña xe « t«, s¬n t−êng trong vμ t−êng ngoμi cña c¸c c«ng tr×nh x©y dùng…. Víi nh÷ng ®Æc tÝnh tuyÖt vêi nh− trªn c¸c lo¹i s¬n xóc t¸c quang hãa TiO2 ®· ®−îc kú väng lμ s¶n phÈm lý t−ëng ®Ó lμm s¹ch m«i tr−êng trong thÕ kû 21. T¹i nhiÒu n−íc cã tr×nh ®é khoa häc ph¸t triÓn nh− Mü, NhËt vμ T©y ¢u hiÖn nay ®ang dÉn ®Çu vÒ sè l−îng c¸c c«ng tr×nh nghiªn cøu còng nh− c¸c b»ng s¸ng chÕ vÒ vËt liÖu nano xóc t¸c quang hãa TiO2. ThÞ tr−êng c¸c s¶n phÈm xóc t¸c quang hãa trªn thÕ giíi hiÖn nay ®ang ph¸t triÓn rÊt m¹nh.

NÕu nh− n¨m 2000 doanh sè cña s¶n phÈm xóc t¸c quang hãa ch−a ®¸ng kÓ th× ®Õn n¨m 2003 doanh sè b¸n ra ®· ®¹t 1 tû USD [1]. T¹i c¸c n−íc ch©u ¸ nh− NhËt B¶n, Hμn Quèc. c¸c s¶n phÈm nano xóc t¸c quang hãa ®· trë nªn phæ biÕn trªn thÞ tr−êng. Trung Quèc ®· b¾t ®Çu nghiªn cøu vËt liÖu nano xóc t¸c quang hãa tõ nh÷ng n¨m 1992.

Tõ ®ã ®Õn nay nhμ n−íc Trung Quèc ®· cÊp kinh phÝ cho kho¶ng 863 ®Ò tμi nghiªn cøu vÒ vËt liÖu nano xóc t¸c quang hãa [2]. Trong c¸c nhãm nghiªn cøu øng dông vËt liÖu nano xóc t¸c quang hãa cña Trung Quèc th× ViÖn Hμn l©m khoa häc vËt liÖu Trung Quèc ________________________________________________________________________________ 1 BC TK §T: “Nghiªn cøu øng dông c«ng nghÖ nano xóc t¸c quang hãa cho s¬n x©y dùng ”, VIBM- CBMA, 2008. (China Building Material Academy – CBMA) lμ mét ®¬n vÞ rÊt m¹nh vÒ nghiªn cøu øng dông vËt liÖu nano xóc t¸c quang hãa ®Ó chÕ t¹o mét sè s¬n cã tÝnh n¨ng ®Æc biÖt nh−: S¬n diÖt khuÈn, S¬n Ion ©m läc kh«ng khÝ, S¬n tù lμm s¹ch,. §Õn nay c¸c s¶n phÈm s¬n vμ líp phñ sö dông bét nano TiO2 xóc t¸c quang hãa cña Trung Quèc ®· ®−îc b¸n trªn thÞ tr−êng cña Trung Quèc víi gi¸ c¶ rÊt c¹nh tranh so víi c¸c s¶n phÈm nano xóc t¸c quang hãa cïng lo¹i cña ch©u ¢u vμ Mü.

Mèi quan hÖ hîp t¸c gi÷a ViÖn VËt liÖu x©y dùng – Bé X©y dùng vμ ViÖn Hμn l©m khoa häc VËt liÖu Trung Quèc (CBMA) ®· cã tõ l©u vμ lμ mèi quan hÖ truyÒn thèng. Tõ n¨m 2002 ViÖn VËt liÖu x©y dùng vμ CBMA ®· hîp t¸c rÊt hiÖu qu¶ trong thùc hiÖn ®Ò tμi nghiªn cøu chung vÒ Bª t«ng c−êng ®é cao. TiÕp theo sù hîp t¸c nμy, 2 bªn ®· thèng nhÊt hîp t¸c trong lÜnh vùc míi ®ã lμ nghiªn cøu øng dông c«ng nghÖ vμ vËt liÖu nano trong vËt liÖu x©y dùng. Víi môc tiªu tiÕp cËn, lμm chñ vμ øng dông nh÷ng c«ng nghÖ míi tiªn tiÕn trong viÖc chÕ t¹o vËt liÖu x©y dùng, ViÖn VLXD ®· ®Ò xuÊt hîp t¸c víi ViÖn Hμn l©m KH VËt liÖu x©y dùng Trung Quèc (CBMA) trong viÖc nghiªn cøu øng dông c«ng nghÖ nano xóc t¸c quang hãa cho s¬n x©y dùng trong thêi gian 2 n¨m (tõ 2006-2007) vμ ®· ®−îc Bé Khoa häc C«ng nghÖ giao chñ tr× thùc hiÖn ®Ò tμi hîp t¸c chung “Nghiªn cøu øng dông c«ng nghÖ nano xóc t¸c quang hãa cho s¬n x©y dùng”.
