Nghiên cứu và ứng dụng công nghệ đào hầm cho tuyến Metro tại TP. Hồ Chí Minh

Thành phố Hồ Chí Minh đang triển khai các dự án metro quan trọng, bao gồm tuyến Bến Thành - Suối Tiên và Bến Thành… 128 trang · Trường ĐH GTVT Hà Nội · 2010.

• Tác giả: Nguyeãn Doaõn Bính
• Người hướng dẫn: PGS-TS Traàn Ñöùc Nhieäm
• Trường học: Trường ĐH GTVT Hà Nội
• Chuyên ngành: Khoa Học Kỹ Thuật
• Đề tài: Nghiên Cứu Và Ứng Dụng Công Nghệ Đào Hầm Cho Tuyến Metro Tại TP. Hồ Chí Minh
• Loại tài liệu: Luận Án Thạc Sĩ
• Năm xuất bản: 2010
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• 1. CHƯƠNG 1: GIÔI THIỆU TỔNG QUAN
• 1.1. TỔNG QUAN VỀ GIAO THÔNG, ĐỊA CHẤT THỦY VĂN KHU VỰC TP. HOÀ CHÍ MINH
• 1.2. NGHIÊN CỨU VỀ XÂY DỰNG CÁC TUYẾN METRO Ở THÀNH PHỐ HOÀ CHÍ MINH

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Công Nghệ Đào Hầm Metro HCM

Thành phố Hồ Chí Minh đang triển khai các dự án metro quan trọng, bao gồm tuyến Bến Thành - Suối Tiên và Bến Thành - Bến xe Miền Tây. Các tuyến này có đoạn đi ngầm, đòi hỏi công nghệ đào hầm tiên tiến. Việc lựa chọn phương pháp thi công phù hợp là yếu tố then chốt để đảm bảo an toàn, hiệu quả và giảm thiểu ảnh hưởng đến các công trình lân cận. Luận án này tập trung nghiên cứu và ứng dụng công nghệ đào hầm cho các tuyến metro tại TP.HCM, phù hợp với điều kiện địa phương và trình độ kỹ thuật của các nhà thầu trong nước. Theo Nguyễn Doãn Bính, việc xây dựng hai tuyến metro đầu tiên sẽ giải quyết vấn đề giao thông đi lại giữa các điểm trên tuyến.

1.1. Hiện Trạng Giao Thông Đô Thị và Nhu Cầu Metro

TP.HCM đối mặt với thách thức lớn về giao thông do dân số tăng nhanh và phương tiện cá nhân gia tăng. Tình trạng ùn tắc và ô nhiễm môi trường ngày càng nghiêm trọng. Hệ thống xe buýt công cộng hiện tại chưa đáp ứng đủ nhu cầu. Việc xây dựng hệ thống metro được xem là giải pháp then chốt để cải thiện giao thông công cộng, giảm ùn tắc và ô nhiễm. Chính phủ và UBND TP.HCM đã phê duyệt đầu tư hai tuyến metro đầu tiên, dự kiến hoàn thành vào năm 2010. Các tuyến xe buýt kết nối với metro sẽ tạo thành mạng lưới giao thông công cộng hiệu quả.

1.2. Đặc Điểm Địa Chất Thủy Văn Khu Vực Thi Công Metro

Khu vực TP.HCM nằm trên dải đất sông bồi, có địa chất phức tạp với nhiều lớp đất khác nhau. Theo khảo sát địa chất, đất xây dựng được chia thành 5 nhóm: đất sét mềm, sét cứng, cát, á sét và hỗn hợp cát. Mực nước ngầm cao, gần mặt đất và có thành phần khoáng hóa. Việc nắm vững đặc điểm địa chất công trình metro HCM và thủy văn là rất quan trọng để lựa chọn công nghệ đào hầm phù hợp và đảm bảo an toàn thi công. Cần đánh giá kỹ lưỡng các yếu tố này để giảm thiểu rủi ro trong quá trình xây dựng.

II. Thách Thức và Giải Pháp Thi Công Hầm Metro TP

Thi công hầm metro trong đô thị đặt ra nhiều thách thức, bao gồm đảm bảo an toàn cho các công trình lân cận, duy trì giao thông trên mặt đất và bảo vệ môi trường. Các phương pháp đào hầm phổ biến bao gồm đào ngầm và đào mở. Trong điều kiện TP.HCM, với trình độ công nghệ hiện tại và độ sâu hầm không lớn, phương pháp đào mở có thể giảm giá thành. Tuy nhiên, cần nghiên cứu kỹ công nghệ và dây chuyền thi công để đảm bảo an toàn và giảm thiểu ảnh hưởng đến xung quanh. Theo luận án, việc áp dụng công nghệ tường trong đất để tạo không gian biệt lập cho thi công hầm mở là giải pháp hiệu quả.

2.1. Ảnh Hưởng Của Thi Công Metro Đến Công Trình Lân Cận

Quá trình thi công hầm metro có thể gây ra lún, nứt hoặc hư hỏng cho các công trình lân cận, đặc biệt là các công trình cũ hoặc có nền móng yếu. Cần có biện pháp giám sát thi công hầm metro chặt chẽ và sử dụng công nghệ quan trắc địa kỹ thuật để theo dõi độ lún và biến dạng của đất. Các biện pháp giảm thiểu độ lún như gia cố nền đất, sử dụng tường vây hoặc phun vữa gia cố cần được áp dụng để bảo vệ các công trình xung quanh. Việc đánh giá rủi ro và lập kế hoạch ứng phó sự cố là rất quan trọng.

2.2. Đảm Bảo An Toàn Thi Công Hầm Metro Trong Đô Thị

An toàn thi công hầm metro là ưu tiên hàng đầu. Cần tuân thủ nghiêm ngặt các tiêu chuẩn thi công hầm metro và quy trình an toàn lao động. Các biện pháp phòng ngừa tai nạn như kiểm tra thiết bị, đào tạo công nhân và sử dụng hệ thống thông gió cần được thực hiện đầy đủ. Việc sử dụng công nghệ BIM trong thi công metro giúp quản lý thông tin và phối hợp các công đoạn thi công một cách hiệu quả, giảm thiểu rủi ro và sai sót.

III. Phương Pháp Đào Hầm TBM và Ứng Dụng Cho Metro TP

Phương pháp đào hầm bằng máy khoan hầm (TBM) là một trong những phương pháp đào hầm hiện đại và hiệu quả. TBM có thể đào hầm với tốc độ nhanh, giảm thiểu tiếng ồn và rung động, và đảm bảo an toàn cho công nhân. Tuy nhiên, việc lựa chọn TBM phù hợp với điều kiện địa chất và kích thước hầm là rất quan trọng. Cần nghiên cứu và đánh giá khả năng ứng dụng phương pháp đào hầm TBM cho các tuyến metro tại TP.HCM, đặc biệt là các đoạn hầm dài và có địa chất phức tạp.

3.1. Ưu Điểm và Nhược Điểm Của Phương Pháp Đào Hầm TBM

Đào hầm bằng máy khoan hầm (TBM) có nhiều ưu điểm như tốc độ đào nhanh, giảm thiểu tiếng ồn và rung động, an toàn cho công nhân và ít ảnh hưởng đến giao thông trên mặt đất. Tuy nhiên, TBM có chi phí đầu tư ban đầu lớn, đòi hỏi kỹ thuật vận hành và bảo trì phức tạp, và có thể gặp khó khăn khi đào trong điều kiện địa chất quá cứng hoặc quá yếu. Cần cân nhắc kỹ lưỡng các yếu tố này trước khi quyết định sử dụng TBM.

3.2. Kinh Nghiệm Đào Hầm Metro Quốc Tế và Bài Học Cho TP.HCM

Nhiều thành phố trên thế giới đã có kinh nghiệm xây dựng metro bằng phương pháp đào hầm TBM. Việc nghiên cứu kinh nghiệm đào hầm metro quốc tế giúp TP.HCM học hỏi các bài học thành công và tránh các sai lầm. Các yếu tố quan trọng cần xem xét bao gồm lựa chọn TBM phù hợp, quản lý rủi ro, đào tạo nhân lực và hợp tác quốc tế. Việc chuyển giao công nghệ metro và đào tạo nhân lực cho metro là rất quan trọng để đảm bảo dự án thành công.

IV. Đào Hầm NATM Giải Pháp Linh Hoạt Cho Địa Chất Phức Tạp

Phương pháp đào hầm NATM (New Austrian Tunneling Method) là một phương pháp đào hầm linh hoạt, phù hợp với nhiều loại địa chất khác nhau. NATM dựa trên nguyên tắc tận dụng khả năng tự chịu lực của đất đá xung quanh hầm để ổn định kết cấu. Phương pháp này thường được sử dụng trong điều kiện địa chất phức tạp, có nhiều lớp đất khác nhau hoặc có mực nước ngầm cao. Cần nghiên cứu và đánh giá khả năng ứng dụng đào hầm NATM cho các tuyến metro tại TP.HCM, đặc biệt là các đoạn hầm có điều kiện địa chất không đồng nhất.

4.1. Nguyên Tắc Cơ Bản và Quy Trình Đào Hầm NATM

Đào hầm NATM dựa trên nguyên tắc tận dụng khả năng tự chịu lực của đất đá xung quanh hầm để ổn định kết cấu. Quy trình đào hầm NATM bao gồm các bước: đào từng phần, phun bê tông bảo vệ, lắp đặt neo và quan trắc biến dạng. Việc quan trắc liên tục giúp điều chỉnh phương pháp thi công phù hợp với điều kiện địa chất thực tế. NATM đòi hỏi kỹ sư và công nhân có kinh nghiệm và kỹ năng cao.

4.2. Ứng Dụng NATM Trong Điều Kiện Địa Chất Yếu và Mực Nước Ngầm Cao

Đào hầm trong đất yếu và đào hầm trong điều kiện mực nước ngầm cao là những thách thức lớn. NATM có thể được áp dụng trong những điều kiện này bằng cách sử dụng các biện pháp gia cố nền đất như phun vữa, đóng cọc hoặc sử dụng tường vây. Việc kiểm soát mực nước ngầm bằng cách bơm nước hoặc sử dụng hệ thống thoát nước cũng rất quan trọng. Cần có giải pháp kỹ thuật phù hợp để đảm bảo an toàn và ổn định cho hầm.

V. Ứng Dụng Công Nghệ Xử Lý Nền Đất Yếu Cho Metro TP

TP.HCM có địa chất phức tạp với nhiều khu vực có nền đất yếu. Việc xử lý nền đất yếu cho metro là rất quan trọng để đảm bảo ổn định và an toàn cho công trình. Các công nghệ xử lý nền đất yếu phổ biến bao gồm gia cố bằng cọc, phun vữa, đầm nén và sử dụng vật liệu địa kỹ thuật. Cần lựa chọn công nghệ xử lý nền đất phù hợp với điều kiện địa chất cụ thể của từng khu vực và đảm bảo hiệu quả kinh tế.

5.1. Các Phương Pháp Gia Cố Nền Đất Yếu Thường Dùng

Các phương pháp gia cố nền đất yếu thường dùng bao gồm: Cọc (cọc bê tông, cọc thép, cọc xi măng đất), phun vữa (jet grouting, compaction grouting), đầm nén (đầm rung, đầm tĩnh) và sử dụng vật liệu địa kỹ thuật (vải địa kỹ thuật, lưới địa kỹ thuật). Mỗi phương pháp có ưu điểm và nhược điểm riêng, phù hợp với từng loại đất và điều kiện thi công khác nhau. Cần đánh giá kỹ lưỡng các yếu tố này trước khi lựa chọn phương pháp gia cố.

5.2. Vật Liệu Xây Dựng Hầm Metro và Yêu Cầu Kỹ Thuật

Vật liệu xây dựng hầm metro phải đáp ứng các yêu cầu kỹ thuật cao về cường độ, độ bền, khả năng chống thấm và khả năng chịu ăn mòn. Các vật liệu thường dùng bao gồm bê tông, thép, vật liệu chống thấm và vật liệu cách âm. Cần lựa chọn vật liệu chất lượng cao, có chứng nhận và tuân thủ các tiêu chuẩn thi công hầm metro. Việc kiểm tra chất lượng vật liệu trước khi sử dụng là rất quan trọng.

VI. Kết Luận và Triển Vọng Phát Triển Công Nghệ Đào Hầm Metro

Nghiên cứu và ứng dụng công nghệ đào hầm cho tuyến metro tại TP.HCM là một quá trình liên tục, đòi hỏi sự nỗ lực của các nhà khoa học, kỹ sư và nhà thầu. Việc áp dụng các công nghệ đào hầm tiên tiến, kết hợp với kinh nghiệm thực tiễn và sự hợp tác quốc tế, sẽ giúp TP.HCM xây dựng hệ thống metro hiện đại, an toàn và hiệu quả. Trong tương lai, cần tập trung vào việc đào tạo nhân lực cho metro, chuyển giao công nghệ metro và phát triển các giải pháp kỹ thuật đào hầm phù hợp với điều kiện địa phương.

6.1. Đào Tạo Nguồn Nhân Lực Chất Lượng Cao Cho Dự Án Metro

Đào tạo nhân lực cho metro là yếu tố then chốt để đảm bảo dự án thành công. Cần có chương trình đào tạo bài bản cho kỹ sư, công nhân và cán bộ quản lý về các lĩnh vực như công nghệ đào hầm, giám sát thi công hầm metro, an toàn thi công hầm metro và vận hành hệ thống metro. Việc hợp tác với các trường đại học và trung tâm đào tạo uy tín trong và ngoài nước là rất quan trọng.

6.2. Hợp Tác Quốc Tế và Chuyển Giao Công Nghệ Xây Dựng Metro

Hợp tác quốc tế về metro giúp TP.HCM tiếp cận các công nghệ đào hầm tiên tiến và kinh nghiệm quốc tế về xây dựng metro. Việc chuyển giao công nghệ metro từ các nước phát triển giúp nâng cao năng lực của các nhà thầu trong nước và giảm sự phụ thuộc vào chuyên gia nước ngoài. Cần có chính sách khuyến khích hợp tác quốc tế và tạo điều kiện thuận lợi cho chuyển giao công nghệ.

Nội dung chính

Tổng quan nghiên cứu

Thành phố Hồ Chí Minh là trung tâm kinh tế, văn hóa lớn nhất cả nước với diện tích tự nhiên 2.100 km2 và quy mô dân số năm 2003 đạt trên 7,2 triệu người (gồm 6,5 triệu dân định cư cùng hơn 1 triệu dân nhập cư). Với tốc độ tăng trưởng GDP hàng năm duy trì ở mức 10 - 12%, áp lực dân số và phương tiện cá nhân đã tạo nên những thách thức hạ tầng đô thị nghiêm trọng. Toàn thành phố có 1.203 km đường phố nhưng diện tích dành cho giao thông chỉ chiếm 2,15%, trong đó vỏn vẹn 12% tuyến đường đủ độ rộng cho xe buýt hoạt động. Tỷ lệ sở hữu xe máy đạt mức 289 xe/1.000 người và dự kiến tăng lên 500 xe/1.000 người, trong khi tỷ lệ xe hơi cá nhân tăng từ 8 xe lên 14 xe/1.000 người và ước tính đạt 55 xe/1.000 người vào năm 2020. Tình trạng ùn tắc và tai nạn giao thông gây thiệt hại kinh tế ước tính 1,25 tỷ USD mỗi năm và có nguy cơ chạm mốc 5 tỷ USD vào năm 2010; nồng độ khí thải độc hại như SO2, NO2 và CO2 vượt ngưỡng cho phép tới 10 lần.

Trước thực trạng hệ thống vận tải công cộng chỉ đáp ứng khoảng 3% nhu cầu đi lại, việc quy hoạch và xây dựng hệ thống đường sắt đô thị (Metro) là yêu cầu sống còn. Hai tuyến Metro đầu tiên được phê duyệt đầu tư gồm Tuyến 1 (Bến Thành - Tham Lương) và Tuyến 2 (Bến Thành - Bến xe Miền Tây). Trong đó, các đoạn đi ngầm có quy mô lớn: Tuyến 1 ngầm 2.480m từ Chợ Bến Thành đến Công trường Dân Chủ; Tuyến 2 ngầm 4.813m từ Bến Thành qua Nguyễn Thị Minh Khai, Trần Phú, Hùng Vương đến Ngã năm Ngô Quyền. Tuyến hầm đi dưới các trục phố đông đúc với cao độ đáy hầm sâu cách mặt đường 13 - 15m. Luận văn tập trung nghiên cứu ứng dụng công nghệ đào mở kết hợp tường trong đất và neo trong đất, nhằm xác lập quy trình thi công tối ưu, hạ giá thành xây dựng từ 20 - 30%, đồng thời đảm bảo an toàn tuyệt đối cho các công trình kiến trúc liền kề trong điều kiện địa chất yếu và mực nước ngầm cao của thành phố.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng hệ thống lý thuyết cơ học đất và kết cấu công trình ngầm hiện đại nhằm giải quyết bài toán tương tác giữa đất, kết cấu tường chắn và hệ chống đỡ:

• Lý luận cùng biến dạng của Sâm Trọng Long Mã (Nhật Bản): Mô hình xem xét chuyển vị ngang của thân tường chắn có ảnh hưởng trực tiếp đến sự thay đổi áp lực đất. Áp lực đất tác động lên thân tường được xác định theo phương trình biến dạng đàn hồi $p = p_0 + K\delta$ (với giới hạn áp lực chủ động $p_a$ và bị động $p_p$). Hệ số độ cứng uốn thân tường $Gw = EwI/\lambda$ kết hợp ma trận độ cứng lò xo nền $Kn$ và hệ số chống ngang đàn hồi $Ks = EsA/\iota$ cho phép tính toán chính xác biến dạng dẻo của hố đào nhiều tầng chống.
• Lý thuyết sức kháng cắt và định luật phá hoại Mohr-Coulomb: Định luật Coulomb $\tau = \sigma \tan\varphi + c$ được ứng dụng để xác định sức kháng cắt của các lớp trầm tích sét pha, cát pha.
• Tiêu chuẩn thiết kế neo đất BS 8081:1989: Thiết lập công thức sức chịu tải kéo nhổ giới hạn $T = L_m \pi D \alpha C_u$, xác định mối quan hệ giữa chiều dài bầu neo $L_m$, đường kính lỗ khoan $D$ và hệ số bám dính $\alpha$ (dao động từ 0,28 đến 0,60 tùy độ cứng của tầng sét).
• Lý thuyết lan truyền sóng âm trong môi trường liên tục: Ứng dụng kiểm tra tính đồng nhất của bê tông cọc/panel tường trong đất qua vận tốc xung siêu âm ở dải tần số 20 - 100 kHz.

Phương pháp nghiên cứu

• Nguồn dữ liệu địa kỹ thuật: Dữ liệu khảo sát địa chất công trình từ hệ thống hố khoan sâu 50 - 60m do Trung tâm Nghiên cứu Phát triển Giao thông Vận tải phía Nam thực hiện dọc theo hành lang hai tuyến metro ưu tiên.
• Cỡ mẫu và phương pháp chọn mẫu: Nghiên cứu thu thập và phân tích mẫu đất nguyên dạng tại hơn 30 vị trí hố khoan đại diện cho 5 phân tầng địa chất đặc trưng (lớp A, B, C, D, E). Mẫu được lấy theo phương pháp chọn mẫu ngẫu nhiên phân tầng dọc trắc dọc tuyến ngầm đi qua Quận 1, Quận 3, Quận 5 và Quận 10, tập trung tại các khu vực có mật độ xây dựng cao và mực nước ngầm cách mặt đất 0,5 - 1,5m.
• Phương pháp phân tích: Sử dụng phương pháp giải tích vi phân kết hợp mô hình số ma trận độ cứng lặp để giải bài toán hố đào sâu nhiều tầng chống. Các thí nghiệm nén ba trục xác định góc ma sát trong $\varphi = 5^\circ - 28^\circ$, lực dính kết $c = 0,15$ MN/m2 và chỉ số xuyên tiêu chuẩn SPT $N = 1 - 36$. Phương pháp phân tích lặp số được lựa chọn vì phản ánh chính xác quá trình dỡ tải từng giai đoạn đào đất, kiểm soát được độ lún nứt công trình lân cận.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Địa tầng trầm tích bề mặt cực kỳ yếu và nhạy cảm: Lớp A (bùn sét, sét pha mềm) xuất hiện ở độ sâu 0,2 - 4m với chiều dày biến thiên từ 0,4m đến 30m. Đất có độ ẩm tự nhiên cao 63,4%, chỉ số dẻo $I_p = 30,2%$, hệ số rỗng $\varepsilon = 1,5$, hệ số thấm rất nhỏ $K = 2,1 \times 10^{-8}$ cm/s và chỉ số SPT $N = 1 - 8$ (phổ biến $N = 2$). Tầng đất này có tính nén lún lớn với chỉ số nén $C_c/(1+e_0) = 0,22$, gây khó khăn lớn cho việc cố kết móng nếu sử dụng khiên đào kín TBM thông thường.
• Ưu thế vượt trội của giải pháp tường trong đất: Tường bê tông cốt thép dày 0,6 - 0,8m, chôn sâu 24 - 30m tạo thành kết cấu chắn giữ có độ cứng chống uốn $EI$ rất lớn. So với phương pháp cọc ván thép (làm tăng khối lượng đào 31 - 32% do phải vát taluy rộng thêm 1,8m mỗi bên và tăng khối lượng đắp lên gấp 2 lần), tường trong đất chỉ làm tăng khối lượng đào 5 - 5,5%, đồng thời tận dụng thân tường làm vỏ chịu lực vĩnh cửu của hầm hình hộp kích thước $5\text{m} \times 5\text{m}$.
• Hiệu quả gia cường của công nghệ neo bơm vữa áp lực cao: Thử nghiệm neo đất đường kính lỗ khoan $D = 168$ mm, chiều dài ngàm 24m cho thấy: khi bơm vữa thông thường (áp lực 0,6 - 0,8 MPa), lực nhổ giới hạn chỉ đạt 420 kN; nhưng khi áp dụng bơm vữa áp lực lần 2 đạt 2,0 - 3,0 MPa, lực chống nhổ tăng vọt lên 800 - 1.000 kN (tăng từ 90% đến 138%).

Thảo luận kết quả

Điều kiện địa chất thủy văn tại Thành phố Hồ Chí Minh có mực nước ngầm dao động từ 0,5m đến 2m dưới mặt đất, mang tính kiềm nhẹ với pH từ 4,8 đến 6,5, hàm lượng ion sunfat ($SO_4^{2-}$) thấp (khoảng 0,6 - 35 mg/l) không gây ăn mòn bê tông. Khi thi công đào sâu 13 - 15m giữa các khu phố cổ và nhà cao tầng, việc ứng dụng tường trong đất kết hợp dung dịch giữ thành bentonite ngăn chặn triệt để hiện tượng trồi đáy và sạt lở vách hố móng.

Dữ liệu tính toán nội lực và chuyển vị có thể được mô phỏng trực quan thông qua biểu đồ phân bố áp lực đất ngang theo chiều sâu và biểu đồ đường đàn hồi của thân tường qua từng giai đoạn đào:

• Giai đoạn đào tự do đến độ sâu 1,5m (tường dạng consol): Chuyển vị đỉnh tường nhỏ hơn 5mm.
• Giai đoạn lắp hàng chống ngang hoặc neo tầng 1 và đào đến -8m: Mô men uốn chuyển dần vào nhịp giữa thân tường.
• Giai đoạn đào đến đáy hầm -15m: Áp lực đất bị động ở chân tường tăng mạnh, lực dọc trong thanh chống đạt cực đại nhưng chuyển vị ngang tổng thể được khống chế nghiêm ngặt dưới mức cho phép 25mm.

So với công nghệ TBM có chi phí nhập khẩu thiết bị rất đắt đỏ và khó xoay sở tại các nhà ga ngầm có mặt bằng hẹp, công nghệ đào mở kết hợp tường trong đất giúp các nhà thầu Việt Nam làm chủ hoàn toàn dây chuyền kỹ thuật, tận dụng nguồn vật liệu bê tông cốt thép trong nước và hạ giá thành đáng kể.

Đề xuất và khuyến nghị

• Chuẩn hóa thông số thiết kế kết cấu tường trong đất: Áp dụng chiều dày tường chắn $0,6 - 0,8$m, chia phân đoạn thi công dài $3 - 6$m cho các đoạn thẳng và $1,5 - 3$m cho các đoạn cong. Đơn vị tư vấn thiết kế cần tính toán chiều sâu chôn tường ngập vào tầng cát chặt lớp C hoặc sét cứng lớp D từ 24 - 30m nhằm đảm bảo ổn định tổng thể, thực hiện hoàn thành trong 6 tháng đầu của giai đoạn chuẩn bị dự án.
• Ứng dụng đồng bộ công nghệ neo dự ứng lực bơm vữa hai lần: Nhà thầu thi công nền móng cần sử dụng ống bơm vữa áp lực chuyên dụng với áp suất bơm lần hai duy trì từ 2,0 - 2,5 MPa, tạo bầu neo đường kính mở rộng để đạt sức chịu tải chống nhổ tối thiểu 800 kN trên mỗi thanh neo. Mục tiêu khống chế độ dịch chuyển đỉnh tường dưới 15mm trong suốt chu kỳ đào hố móng kéo dài 12 tháng.
• Thiết lập quy trình kiểm định chất lượng siêu âm bê tông nghiêm ngặt: Đơn vị tư vấn giám sát và thí nghiệm độc lập phải đặt ống đo siêu âm trên 50% tổng số phân đoạn panel tường trong đất và tiến hành đo sóng siêu âm ở dải tần 20 - 100 kHz sau 28 ngày ninh kết trên 25% số panel ngẫu nhiên. Chỉ nghiệm thu các phân đoạn đạt vận tốc truyền âm trên 3.800 m/s tương đương bê tông đạt mác thiết kế trên 35 MPa.
• Triển khai giải pháp thi công bán mở (Semi-Top-Down) với nắp sàn panel tạm: Ban Quản lý Dự án Đường sắt Đô thị phối hợp Sở Giao thông Vận tải lắp đặt hệ dầm sàn thép và tấm panel đúc sẵn trên đỉnh tường ngay sau khi đào lớp đất mặt sâu 2m. Giải pháp này giúp hoàn trả 70 - 80% diện tích mặt đường cho giao thông phía trên hoạt động bình thường trong thời gian 18 tháng đào hầm ngầm bên dưới.

Đối tượng nên tham khảo luận văn

• Ban Quản lý Dự án Đường sắt Đô thị và các Chủ đầu tư hạ tầng giao thông: Cung cấp cơ sở khoa học và số liệu thực chứng để đánh giá tính khả thi kinh tế - kỹ thuật, lập bài toán so sánh chi phí giữa công nghệ đào ngầm TBM và đào hở có tường vây, giúp tối ưu hóa tổng mức đầu tư cho các tuyến metro đô thị.
• Kỹ sư thiết kế kết cấu công trình ngầm và địa kỹ thuật: Cung cấp tài liệu tham khảo chi tiết về thuật toán ma trận độ cứng theo lý thuyết cùng biến dạng của Sâm Trọng Long Mã, phương pháp tính toán neo đất theo tiêu chuẩn BS 8081:1989 và quy trình phân tích hố đào sâu 13 - 15m trong nền đất yếu.
• Các doanh nghiệp xây dựng và nhà thầu thi công hạ tầng ngầm: Nắm vững quy trình vận hành thiết bị đào hào bằng dung dịch bentonite, biện pháp kiểm soát khuyết tật bê tông panel bằng siêu âm và kỹ thuật bơm vữa áp lực cao cho neo đất.
• Giảng viên, nghiên cứu sinh và học viên cao học ngành Cầu - Hầm, Công trình ngầm: Làm tài liệu giảng dạy và nghiên cứu chuyên sâu về địa chất công trình khu vực đồng bằng Nam Bộ, cơ chế tương tác đất - kết cấu tường chắn và các giải pháp giảm thiểu lún nứt công trình đô thị.

Câu hỏi thường gặp

• Tại sao công nghệ đào mở bằng tường trong đất lại ưu việt hơn khiên đào TBM tại hai tuyến metro đầu tiên của TP.HCM? Phương pháp đào mở bằng tường trong đất phù hợp với cao độ tuyến hầm nông (13 - 15m), tận dụng được năng lực thiết bị và công nghệ hiện có của nhà thầu nội địa. Giải pháp này giúp giảm 20 - 30% chi phí xây lắp so với việc nhập khẩu tổ hợp TBM đắt tiền, đồng thời dễ dàng xử lý móng yếu và thi công các cấu trúc nhà ga phức tạp.

• Cấu tạo hình học và khả năng chịu lực của tường trong đất được thiết kế ra sao? Tường được đúc bằng bê tông cốt thép dày 0,6 - 0,8m, sâu 24 - 30m, chia thành các phân đoạn dài 3 - 6m liên kết bằng khớp nối chống thấm chuyên dụng. Thân tường có độ cứng chống uốn rất cao, vừa làm tường chắn giữ vách hố móng khi đào sâu 15m, vừa đóng vai trò kết cấu chịu lực vĩnh cửu của hầm đôi kích thước $5\text{m} \times 5\text{m}$.

• Công nghệ bơm vữa hai lần giúp gia tăng sức kháng nhổ của thanh neo như thế nào? Khi bơm vữa áp lực lần hai đạt 2,0 - 3,0 MPa qua van khóa, vữa xi măng bị ép thẩm thấu mạnh vào các lỗ rỗng của đất xung quanh bầu neo, làm tăng góc ma sát và lực dính tiếp xúc. Nhờ đó, sức chịu kéo giới hạn của thanh neo tăng từ 420 kN lên mức 800 - 1.000 kN đối với lỗ khoan sâu 24m.

• Phương pháp lý luận cùng biến dạng giải quyết vấn đề gì trong tính toán hố đào? Phương pháp này loại bỏ nhược điểm của giả thuyết áp lực đất tĩnh cổ điển bằng cách gắn chuyển vị ngang $\delta$ của thân tường với sự thay đổi áp lực đất thông qua phương trình $p = p_0 + K\delta$. Mô hình mô phỏng chính xác trạng thái biến dạng đàn dẻo của đất nền và sự phân phối lại nội lực qua từng chu kỳ đào đất.

• Quy trình kiểm tra chất lượng thi công tường trong đất được thực hiện bằng cách nào? Chất lượng bê tông được kiểm định sau 28 ngày ninh kết bằng phương pháp siêu âm truyền qua ống chứa nước với tần số xung 20 - 100 kHz. Hệ thống ống siêu âm được đặt sẵn trên 50% số panel và kiểm tra ngẫu nhiên 25% số lượng để phát hiện sớm các khuyết tật rỗ xốp hoặc lẫn mùn sét bentonite.

Kết luận

• Luận văn đã phân tích sâu sắc đặc điểm địa chất trầm tích mềm yếu (5 phân tầng A đến E) và mực nước ngầm nông (0,5 - 1,5m) tại TP.HCM, làm cơ sở khoa học vững chắc cho việc thiết kế công trình ngầm đô thị.
• Khẳng định tính khả thi và hiệu quả kinh tế vượt trội của công nghệ đào mở kết hợp tường trong đất dày 0,6 - 0,8m, giúp giảm 20 - 30% chi phí so với công nghệ khiên đào TBM.
• Ứng dụng thành công lý luận cùng biến dạng của Sâm Trọng Long Mã và tiêu chuẩn BS 8081:1989 để mô hình hóa chính xác tương tác đất - tường chắn và chuyển vị hố đào sâu 13 - 15m.
• Đề xuất giải pháp neo đất bơm vữa áp lực cao đạt sức chịu tải 800 - 1.000 kN và quy trình kiểm định chất lượng bê tông bằng sóng siêu âm ở dải tần 20 - 100 kHz.
• Xác lập giải pháp thi công bán mở bằng nắp sàn panel tạm, đảm bảo hoàn trả mặt đường cho giao thông đô thị và bảo vệ an toàn cho các công trình lịch sử liền kề.

Lộ trình triển khai tiếp theo cần tập trung hoàn thiện hồ sơ thiết kế bản vẽ thi công trong 6 tháng, tiến hành thử nghiệm kéo nhổ neo tại hiện trường trong 3 tháng trước khi áp dụng đại trà cho toàn tuyến. Các đơn vị tư vấn thiết kế, nhà thầu thi công và cơ quan quản lý giao thông đô thị hãy khai thác triệt để các kết quả và công thức tính toán trong công trình này để hiện thực hóa các tuyến metro an toàn, chất lượng và tiết kiệm ngân sách.

Trích đoạn nội dung tài liệu

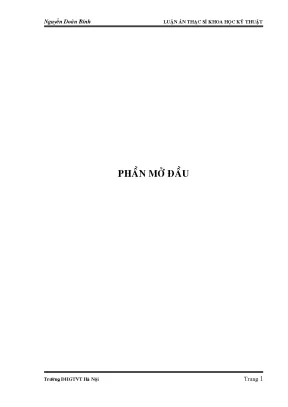

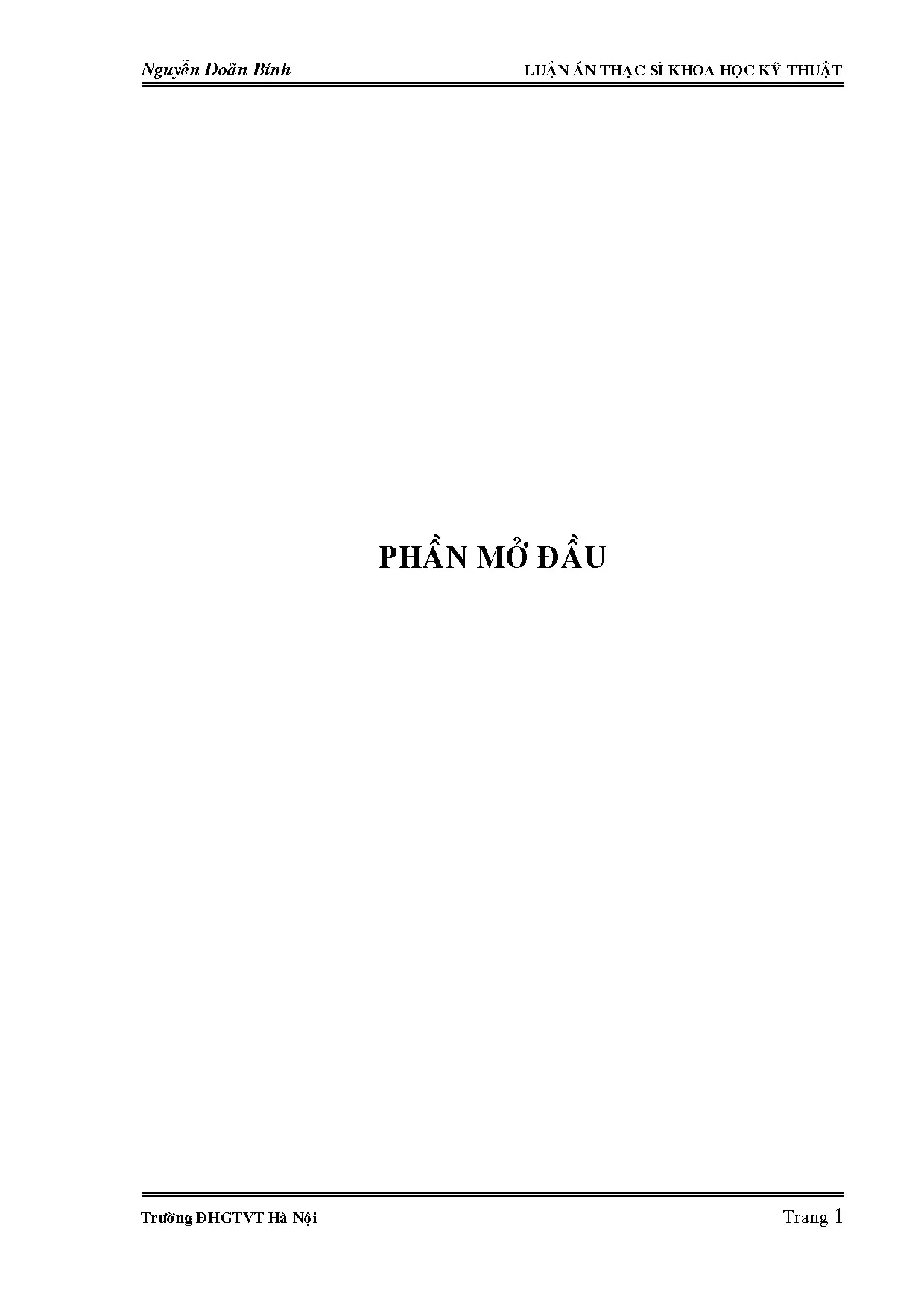

Nguyeãn Doaõn Bính LUAÄN AÙN THAÏC SÓ KHOA HOÏC KYÕ THUAÄT PHAÀN MÔÛ ÑAÀU Tröôøng ÑHGTVT Haø Noäi Trang 1 Nguyeãn Doaõn Bính LUAÄN AÙN THAÏC SÓ KHOA HOÏC KYÕ THUAÄT CÔ SÔÛ KHOA HOÏC THÖÏC TIEÃN VAØ MUÏC ÑÍCH CUÛA LUAÄN AÙN Thaønh phoá Hoà Chí Minh hieän nay ñang chuaån bò thöïc hieän döï aùn ñöôøng haàm Thuû Thieâm qua soâng Saøi Goøn vaø heä thoáng Metro noái töø trung taâm thaønh phoá ñi trung taâm moät soá quaän khaùc, tröôùc maét Chính phuû cho pheùp xaây döïng 2 tuyeán Metro töø Beán Thaønh ñi Tham Löông (tuyeán 1) vaø Beán Thaønh ñi Beán xeâ Mieàn Taây (tuyeán 2) Heä thoáng 2 tuyeán Metro naøy seõ böôùc ñaàu giaûi quyeát vaán ñeà giao thoâng ñi laïi giöõa caùc ñieåm treân tuyeán, cuï theå: Tuyeán 1: Chôï Beán Thaønh - doïc ñöôøng Phaïm Hoàng Thaùi – Ngaõ 6 Phuø Ñoång – Ngaõ tö Caùch Maïng Thaùng 8 caét Nguyeãn Thò Minh Khai - Caùch Maïng Thaùng 8 – Coâng tröôøng Daân chuû - Caùch Maïng Thaùng 8 -Tröôøng Chinh - Tham Löông. Tuyeán 2: Chôï Beán Thaønh - Phaïm Hoàng Thaùi – Ngaõ 6 Phuø Ñoång – Ngaõ tö Caùch Maïng Thaùng Taùm caét Nguyeãn Thò Minh Khai - Nguyeãn Thò Minh Khai – Traàn Phuù – Huøng Vöông - Beán xe Mieàn Taây. Caû 2 tuyeán treân ñeàu coù moät ñoaïn ñi ngaàm, phaàn coøn laïi ñi treân maët ñaát vaø ñi treân cao. Ñoaïn ñöôøng ngaàm laø: + Tuyeán 1: Chôï Beán Thaønh - Coâng tröôøng Daân chuû.

Ñoaïn naøy coù chieàu daøi 2480m + Tuyeán 2: Beán Thaønh - Nguyeãn Thò Minh Khai - Traàn Phuù - Huøng Vöông – Ngaõ naêm Ngoâ Quyeàn. Ñoaïn naøy coù chieàu daøi 4813m Ñoaïn ñi treân cao laø: + Tuyeán 1: Coâng tröôøng Daân chuû - Tham Löông + Tuyeán 2: Ngaõ naêm Ngoâ Quyeàn - beán xe Mieàn Taây Tröôøng ÑHGTVT Haø Noäi Trang 2 Nguyeãn Doaõn Bính LUAÄN AÙN THAÏC SÓ KHOA HOÏC KYÕ THUAÄT Trong phaïm vi luaän aùn naøy nghieân cöùu coâng ngheä thi coâng ñaøo haàm neân ôû ñaây chæ ñeà caäp tôùi caùc ñoaïn ñi ngaàm cuûa tuyeán. Vì vaäy caùc nghieân cöùu veà coâng ngheä, ñòa chaát, thuûy vaên chæ noùi veà caùc ñoaïn coù ñöôøng ñi ngaàm maø thoâi. Thi coâng ñöôøng haàm coù nhieàu phöông phaùp nhöng coù 2 phöông phaùp cô baûn laø ñaøo ngaàm vaø ñaøo môû.

Khi phaûi thi coâng haàm qua nuùi nhö cho nhaø maùy thuûy ñieän hoaëc cho ñöôøng saét hoaëc ñöôøng boä thì nhaát thieát phaûi ñaøo ngaàm vì löôïng ñaát ñaù treân haàm raát lôùn, coøn thi coâng trong khu vöïc ñoàng baèng vaø thaønh phoá thì coù theå ñaøo ngaàm hoaëc ñaøo môû. Treân ñòa baøn thaønh phoá Hoà Chí Minh 2 tuyeán Metro ñaàu tieân ñeàu coù caùc ñoaïn tuyeán ngaàm ñi döôùi caùc con ñöôøng saün coù, hai beân laø caùc coâng trình kieán truùc nhö nhaø ôû, caùc coâng trình vaên hoùa, haønh chính v. neân vieäc thi coâng haàm coù theå ñöôïc thöïc hieän baèng phöông phaùp ñaøo ngaàm hoaëc ñaøo môû. Vôùi ñieàu kieän trình ñoä thieát bò coâng ngheä vaø trình ñoä thi coâng hieän coù cuûa caùc nhaø thaàu vaø cao ñoä ñoaïn tuyeán ngaàm thaáp hôn coát maët ñöôøng töø 13÷15m thì phöông phaùp ñaøo môû laø thích hôïp nhaát, phöông phaùp naøy coù theå giaûm giaù thaønh moät caùch ñaùng keå.

Tuy nhieân caàn nghieân cöùu kyõ coâng ngheä vaø daây chuyeàn thi coâng cuï theå, chi tieát ñeå ñaûm baûo an toaøn cho caùc coâng trình kieán truùc 2 beân vaø coâng taùc veä sinh moâi tröôøng ñöôïc toát. Ngoaøi ra vaãn phaûi ñaûm baûo giao thoâng ñi laïi bình thöôøng ôû ñöôøng phoá phía treân ñöôøng haàm .
