Nghiên Cứu Ứng Dụng UML Trong Phân Tích Và Thiết Kế Hệ Thống Thông Tin Quản Lý: Báo Cáo Khoa Học & Thực Tiễn Triển Khai

Tóm tắt nghiên cứu (Research Summary)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để chuẩn hóa và tối ưu hóa quy trình phân tích, thiết kế các Hệ thống Thông tin Quản lý (MIS) tại Việt Nam thông qua việc ứng dụng Ngôn ngữ Mô hình hóa Thống nhất (UML - Unified Modeling Language), kết hợp công cụ hỗ trợ thiết kế tự động CASE (Computer-Aided Software Engineering) và lập trình hướng đối tượng?
  • Phương pháp tiếp cận (Methodology Snapshot): Đề tài áp dụng phương pháp luận phân tích và thiết kế hướng đối tượng (OOA/OOD), tích hợp công cụ Rational Rose và ngôn ngữ lập trình Java. Nghiên cứu triển khai phương pháp nghiên cứu tình huống (Case Study Research) trên 5 hệ thống thực tiễn: Quản lý thư viện, Quản lý nhà kho, Quản lý container cảng biển, Quản lý kế toán - thống kê sản lượng, và Quản lý trợ giúp điều độ cảng.
  • Phát hiện then chốt (Key Findings): UML cung cấp một khung biểu diễn trực quan, nhất quán xuyên suốt từ khâu mô hình hóa yêu cầu (Use Case), mô hình hóa miền nghiệp vụ (Domain Class), mô hình hóa động (Sequence/Collaboration, State Diagrams) đến kiến trúc phân tầng (Layered Architecture). Đặc biệt, cấu trúc lớp trừu tượng lưu trữ bền vững (Persistent và ObjId) giải quyết triệt để bài toán đồng bộ dữ liệu đối tượng mà không bị phụ thuộc vào các hệ quản trị cơ sở dữ liệu thương mại độc quyền.
  • Ý nghĩa thực tiễn (Implications): Báo cáo khoa học đóng vai trò là tài liệu chuẩn mực chuyển giao công nghệ phần mềm hướng đối tượng đầu tiên tại TP. Hồ Chí Minh, tạo cầu nối vững chắc giữa lý thuyết mô hình hóa quốc tế và thực tế phát triển phần mềm trong nước.

Bối cảnh và tầm quan trọng (Context & Significance)

Thực trạng phát triển công nghệ phần mềm

Vào cuối thập niên 1990 và đầu những năm 2000, thế giới chứng kiến bước chuyển mình mạnh mẽ từ phương pháp lập trình cấu trúc truyền thống sang phương pháp luận hướng đối tượng (OOP/OOD). Sự ra đời và chuẩn hóa của ngôn ngữ UML bởi Tổ chức Quản lý Đối tượng (OMG) đã hợp nhất các trường phái mô hình hóa hàng đầu thế giới (Booch, OMT của Rumbaugh, và OOSE của Jacobson). UML nhanh chóng trở thành ngôn ngữ chuẩn quốc tế cho việc trực quan hóa, đặc tả và xây dựng tài liệu phần mềm.

Khoảng trống nghiên cứu tại Việt Nam (Research Gap)

Tại thời điểm đó, các cơ sở nghiên cứu và doanh nghiệp phần mềm tại Việt Nam chủ yếu áp dụng phương pháp phân tích chức năng truyền thống (như sơ đồ dòng dữ liệu DFD, sơ đồ thực thể liên kết ERD). Mặc dù một số đơn vị đã bắt đầu tiếp cận lập trình C++ hay Java, việc áp dụng công nghệ mô hình hóa chuẩn bằng UML vẫn còn rất hạn chế. Các tài liệu gốc quốc tế (như UML Toolkit của Hans-Erik Eriksson & Magnus Penker) mang tính học thuật cao, sử dụng chính cú pháp UML để mô tả UML, gây khó khăn lớn cho việc tiếp cận và ứng dụng thực tiễn của kỹ sư trong nước.

Tính cấp thiết và phạm vi ảnh hưởng

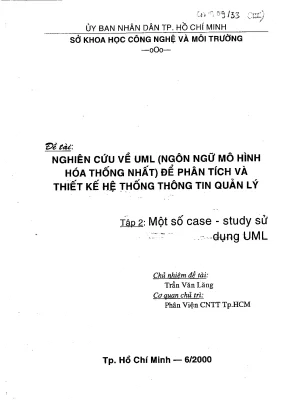

Xuất phát từ nhu cầu cấp bách về chuẩn hóa công nghệ phần mềm phục vụ hiện đại hóa quản trị doanh nghiệp và chuỗi cung ứng logistics, Phân Viện Công nghệ Thông tin tại TP.HCM (PVCNTT) đã chủ trì thực hiện đề tài khoa học cấp thành phố: "Nghiên cứu về UML (Ngôn ngữ mô hình hóa thống nhất) để phân tích và thiết kế hệ thống thông tin quản lý" (Hợp đồng số 104/1998/HĐ-KHCN do Sở Khoa học Công nghệ và Môi trường TP.HCM quản lý, TS. Trần Văn Lăng làm chủ nhiệm đề tài). Đề tài mang lại tác động kép: vừa giải quyết bài toán học thuật, vừa chuyển giao công nghệ thông qua các khóa tập huấn chuyên sâu tại Đại học Quốc gia TP.HCM.

Phương pháp nghiên cứu và tiếp cận (Methodology & Approach)

Thiết kế nghiên cứu (Research Design)

Nghiên cứu áp dụng quy trình phát triển phần mềm lặp và gia tăng (Iterative and Incremental Development) dựa trên kiến trúc hướng đối tượng. Quy trình được chuẩn hóa qua 4 pha chính:

  1. Khảo sát và đặc tả yêu cầu (Requirements Engineering): Chuyển dịch ngôn ngữ nghiệp vụ của khách hàng thành đặc tả chức năng rõ ràng.
  2. Phân tích hệ thống (OOA): Nhận diện các tác nhân (Actors), xác định ca sử dụng (Use Cases), và phân tích các lớp thực thể nghiệp vụ (Domain / Business Objects).
  3. Thiết kế hệ thống (OOD): Thiết kế kiến trúc phân tầng (Kiến trúc gói), thiết kế chi tiết các tương tác hướng đối tượng qua biểu đồ tuần tự (Sequence Diagram), biểu đồ cộng tác (Collaboration Diagram), và biểu đồ trạng thái (State Diagram).
  4. Hiện thực hóa và kiểm thử (Implementation & Deployment): Ánh xạ cấu trúc lớp logic sang các thành phần Java (.java), xây dựng giao diện người dùng AWT/GUI, và thiết lập kiến trúc vật lý triển khai mô hình Client/Server.

Phương pháp thu thập dữ liệu và phân tích

  • Khảo sát thực địa: Thu thập mẫu biểu, quy trình vận hành và phỏng vấn trực tiếp các chuyên gia nghiệp vụ tại các đơn vị: Thư viện quản lý ấn phẩm, Doanh nghiệp kho bãi logistics nhiều chi nhánh, và Tổ Kho hàng / Tổ Container / Phòng Điều độ thuộc Cảng biển TP.HCM.
  • Công cụ mô hình hóa: Sử dụng phần mềm CASE chuyên dụng Rational Rose để thiết lập các khung nhìn mô hình hóa (Use Case View, Logical View, Component View, Deployment View), hỗ trợ kiểm tra tính toàn vẹn của mô hình và sinh mã khung (forward engineering).
  • Kiến trúc phân tầng chuẩn hóa:
    • User Interface Package: Các lớp giao diện tiếp nhận tương tác người dùng, xử lý sự kiện (kế thừa thư viện java.awt).
    • Business Objects Package: Tập hợp các lớp thực thể cốt lõi (<<Entity>>, <<Business Object>>).
    • Database Package: Đảm nhiệm cơ chế lưu trữ đối tượng bền vững thông qua lớp trừu tượng Persistent.
    • Utility Package: Cung cấp dịch vụ định danh đối tượng toàn cục thông qua lớp ObjId.

Phát hiện và kết quả nghiên cứu chính (Key Findings)

1. Kỹ thuật mô hình hóa phân cấp tác nhân và tái sử dụng Use Case

Trong bài toán phức tạp như Hệ thống Quản lý Nhà kho đa chi nhánh, nghiên cứu phát hiện việc phân cấp vai trò người dùng có thể được tối ưu hóa bằng quan hệ kế thừa giữa các tác nhân (Actor Inheritance). Cụ thể, tác nhân Foreman (Quản lý kho) kế thừa trực tiếp từ Warehouse Worker (Công nhân kho). Kỹ thuật này cho phép Foreman tự động sở hữu toàn bộ quyền hạn của Warehouse Worker và mở rộng thêm các đặc quyền điều phối mà không làm phát sinh sự trùng lặp biểu đồ Use Case, đồng thời hỗ trợ đóng gói các tiến trình con (Sub-sequences) như thao tác trung chuyển nội bộ thành use case trừu tượng dùng chung qua quan hệ <<use>> (hoặc <<include>>).

2. Xây dựng tầng lưu trữ đối tượng độc lập và khả chuyển (Object Persistence Pattern)

Nghiên cứu đã xây dựng thành công giải pháp lưu trữ bền vững đối tượng nhẹ (Lightweight Object Persistence Engine):

  • Lớp Persistent: Che giấu hoàn toàn chi tiết kỹ thuật lưu trữ vật lý đối với tầng nghiệp vụ. Cung cấp các thao tác CRUD trừu tượng (store(), update(), delete(), find(), clean()).
  • Cơ chế ghi tệp nhị phân (RandomAccessFile): Cho phép ghi các đối tượng có kích thước động xuống đĩa bằng cách đánh dấu xóa mẫu tin cũ và ghi phiên bản mới vào cuối tệp, kết hợp cơ chế quét tuần tự và tái cấu trúc tệp khi dọn dẹp (clean).
  • Lớp định danh ObjId: Tạo ra cơ chế tham chiếu mềm (Soft Reference) giữa các đối tượng trong bộ nhớ và trên đĩa cứng, giúp gói giao diện (GUI) tương tác với dữ liệu mà không bị phụ thuộc trực tiếp vào gói cơ sở dữ liệu (Database).

3. Mô hình hóa bài toán tích hợp logistics cảng biển đa chiều

Qua case study Quản lý Container Cảng biển (HQLC), nghiên cứu chứng minh UML có khả năng giải quyết xuất sắc các bài toán không gian và điều độ thực tế:

  • Hệ tọa độ không gian bãi container: Mô hình hóa thành công quy tắc định vị 3 chiều $(D\tilde{a}y, H\grave{a}ng, T\hat{\hat{a}}ng)$ cho cả container rỗng 20 feet (hàng số lẻ) và container 40 feet (chiếm 2 vị trí hàng chẵn liên tiếp), tối ưu hóa luồng di chuyển cho xe nâng và xe tải.
  • Tích hợp liên hệ thống (Inter-system Integration): Kết nối mạch lạc giữa gói business object nội bộ với gói cacHeNgoai (chứa các thực thể từ Hệ thống Điều độ Tau, ChuyenTau, và Hệ thống Kế toán BillLading, Khachhang).

4. Ánh xạ trực tiếp 1-1 giữa Mô hình UML và Mã nguồn Java

Nghiên cứu xác lập quy tắc chuyển đổi chặt chẽ:

  • Mỗi lớp trong Logical View ánh xạ $1:1$ sang một tệp mã nguồn Java (.java) và một tệp bytecode (.class) trong Component View.
  • Các quan hệ kết hợp (Associations) đa-đa hoặc một-nhiều được chuyển hóa thành các cấu trúc tập hợp kiểu Vector hoặc mảng ObjId[].
  • Biểu đồ chuyển trạng thái (Statechart Diagram) được ánh xạ trực tiếp thành các phương thức kiểm tra điều kiện trạng thái logic (như kích thước vector reservations.size() để xác định trạng thái Reserved hay Not Reserved của đầu sách).

Đóng góp khoa học và giá trị thực tiễn (Scientific & Practical Contributions)

Đóng góp về mặt học thuật và lý thuyết (Theoretical Contributions)

  • Chuẩn hóa hệ thống thuật ngữ, ngữ nghĩa và ký pháp UML bằng tiếng Việt trong phân tích thiết kế hệ thống thông tin, giải quyết rào cản tiếp cận các tài liệu học thuật quốc tế.
  • Đưa ra phương pháp luận rõ ràng trong việc biểu diễn mối quan hệ giữa mô hình tĩnh (Static Structural Models) và mô hình động (Dynamic Behavioral Models).

Đổi mới phương pháp luận kỹ thuật (Methodological Innovations)

  • Xây dựng kiến trúc khung mẫu 4 gói phân tầng chuẩn (GUI - Business Objects - Utility - Database) giúp tách biệt hoàn toàn giữa tầng biểu diễn, tầng xử lý nghiệp vụ và tầng truy xuất dữ liệu.
  • Phát triển giải pháp trừu tượng hóa định danh đối tượng phân tán thông qua lớp ObjId, đặt nền móng cho các mẫu thiết kế hướng đối tượng (Design Patterns) hiện đại.

Ứng dụng thực tiễn và chính sách công nghệ (Practical & Policy Impact)

  • Cung cấp bộ thư viện 5 tình huống mẫu điển hình cho ngành công nghiệp phần mềm Việt Nam, có thể tái sử dụng ngay làm khung tham chiếu cho các dự án ERP, WMS, LMS và phần mềm quản lý cảng biển.
  • Đề tài phục vụ trực tiếp chương trình đào tạo chuyên viên CNTT bậc cao tại Trung tâm Phát triển Công nghệ Thông tin (Đại học Quốc gia TP.HCM), cung cấp nguồn nhân lực am hiểu công nghệ hướng đối tượng cho TP.HCM.

Đối tượng hưởng lợi và ứng dụng (Target Audience & Benefits)

  • Giảng viên và Nhà nghiên cứu Công nghệ Thông tin: Nguồn học liệu chuẩn hóa, giàu tính thực tiễn phục vụ giảng dạy các môn Công nghệ phần mềm, Phân tích thiết kế hướng đối tượng, và Mô hình hóa hệ thống.
  • Kiến trúc sư phần mềm (Software Architects) và Lập trình viên: Cẩm nang thực hành chi tiết về cách chuyển hóa từ tài liệu phân tích sang biểu đồ thiết kế và sinh mã Java hoàn chỉnh.
  • Chuyên viên Phân tích Nghiệp vụ (Business Analysts): Khung phương pháp chuẩn để giao tiếp hiệu quả với khách hàng qua Use Case và biểu đồ tương tác, tránh sai sót khi chuyển giao yêu cầu cho đội ngũ phát triển.
  • Doanh nghiệp quản lý kho bãi, dịch vụ cảng biển và vận tải: Mô hình tham chiếu tin cậy để tin học hóa và tự động hóa các quy trình quản lý giao nhận, bốc dỡ và theo dõi luồng hàng hóa.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của công trình nghiên cứu này là gì?

Nghiên cứu chứng minh rằng việc áp dụng UML kết hợp công cụ CASE (Rational Rose) tạo ra một quy trình phát triển phần mềm khép kín, mạch lạc và tự động hóa cao. Mô hình hóa hướng đối tượng giúp giảm thiểu tối đa sự sai lệch giữa yêu cầu nghiệp vụ thực tế và mã nguồn thực thi, đồng thời giải quyết bài toán trừu tượng hóa lưu trữ đối tượng bền vững (Persistence).

2. Điểm độc đáo trong phương pháp tiếp cận kiến trúc của đề tài là gì?

Đề tài đã thiết kế thành công mô hình kiến trúc 4 gói độc lập (User Interface, Business Objects, Utility, Database). Điểm đặc biệt là việc tách lớp định danh ObjId vào gói Utility, cho phép tầng giao diện và tầng nghiệp vụ tương tác với nhau mượt mà mà không phụ thuộc trực tiếp vào cơ chế lưu trữ vật lý của cơ sở dữ liệu.

3. Kết quả của các Case Study có thể mở rộng (generalize) cho các bài toán khác không?

Hoàn toàn có thể. Cấu trúc mô hình lớp và các kịch bản tương tác trong 5 case study (đặc biệt là bài toán phân phối đa kho và quản lý vị trí không gian bãi container) là các mẫu thiết kế kinh điển. Chúng có thể được áp dụng trực tiếp cho hầu hết các hệ thống ERP, quản lý chuỗi cung ứng (SCM) và quản lý tài sản hiện đại.

4. Hướng phát triển tiếp theo của nghiên cứu này là gì?

Từ nền tảng cơ chế lưu trữ tệp tuần tự của lớp Persistent, hệ thống có thể dễ dàng nâng cấp sang cơ chế ánh xạ đối tượng - quan hệ (Object-to-Table mapping / ORM) để tích hợp với các hệ quản trị CSDL quan hệ thương mại (Oracle, SQL Server, MySQL) qua JDBC, hoặc mở rộng sang kiến trúc phân tán đa tầng (Enterprise JavaBeans, RMI, Web Services).

5. Khả năng ứng dụng thực tiễn của đề tài trong doanh nghiệp như thế nào?

Các mô hình ca sử dụng và biểu đồ lớp trong đề tài đã được kiểm chứng thực tế qua các bài toán tại Thư viện và Cảng biển TP.HCM. Doanh nghiệp phần mềm có thể sử dụng trực tiếp các sơ đồ này làm tài liệu thiết kế cơ sở để triển khai nhanh các ứng dụng quản lý thương mại.

Kết luận (Conclusion)

Báo cáo nghiên cứu khoa học "Nghiên cứu về UML để phân tích và thiết kế hệ thống thông tin quản lý" của Phân Viện Công nghệ Thông tin TP.HCM là một công trình tiên phong, đặt nền móng vững chắc cho việc chuẩn hóa quy trình kỹ thuật phần mềm hướng đối tượng tại Việt Nam. Bằng việc kết hợp nhuần nhuyễn giữa cơ sở lý thuyết hiện đại, công cụ CASE Rational Rose và các tình huống ứng dụng thực tiễn sâu sắc, đề tài đã chứng minh tính ưu việt của UML trong việc hiện đại hóa các hệ thống quản lý phức tạp.

Công trình không chỉ đóng góp giá trị học thuật to lớn mà còn mở ra hướng đi thực tế cho các doanh nghiệp phần mềm và các tổ chức đào tạo trong hành trình chuyển đổi công nghệ, nâng cao chất lượng và năng lực cạnh tranh của ngành CNTT Việt Nam.
