Nghiên Cứu Tính Độ Linh Động Của Hạt Tải Trong Kênh Dẫn Ge Pha Tạp

• Tác giả: Nguyễn Thị Tú
• Người hướng dẫn: PGS-TS. Trần Thị Hải
• Trường học: Đại học Hồng Đức
• Chuyên ngành: Vật lý
• Đề tài: Nghiên Cứu Tính Độ Linh Động Của Hạt Tải Trong Kênh Dẫn Ge Pha Tạp
• Loại tài liệu: luận văn thạc sĩ

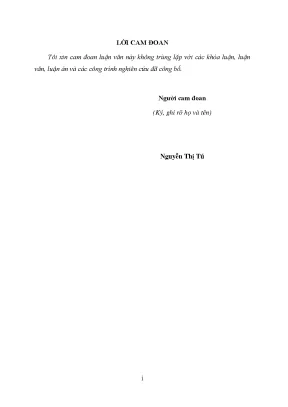

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ Ge: GIỚI THIỆU CHUNG VỀ CẤU TẠO, TÍNH CHẤT CỦA Ge, Si, VÀ PHƯƠNG PHÁP CHẾ TẠO MÀNG MỎNG
• 2. CHƯƠNG 2: TÍNH ĐỘ LINH ĐỘNG CỦA HẠT TẢI TRONG KÊNH DẪN Ge PHA TẠP ĐIỀU BIẾN
• 3. CHƯƠNG 3: TÍNH TOÁN SỐ VÀ THẢO LUẬN
• MỞ ĐẦU
• KẾT LUẬN
• TÀI LIỆU THAM KHẢO

I. Tổng Quan Vật Liệu Ge Cấu Trúc Tính Chất Ứng Dụng

Germani (Ge) là nguyên tố thuộc nhóm 4 trong bảng tuần hoàn, sở hữu những đặc tính hóa học được Mendeleev tiên đoán từ rất sớm. Ge có màu trắng ánh xám, độ cứng cao, bề mặt bóng kim loại và cấu trúc tinh thể tương tự kim cương. Điểm đặc biệt của Ge là tính chất bán dẫn, nằm giữa kim loại và chất cách điện. Ở dạng tinh khiết, Ge kết tinh, giòn và giữ được độ bóng trong không khí ở nhiệt độ phòng. Kỹ thuật tinh chế đã cho phép sản xuất Ge kết tinh với hàm lượng tạp chất cực thấp (10−10). Cùng với các nguyên tố khác, Ge giãn nở khi đóng băng. Oxit Ge có chiết suất cao với ánh sáng nhìn thấy, nhưng lại trong suốt với ánh sáng hồng ngoại. Nghiên cứu về Ge mở ra nhiều tiềm năng trong lĩnh vực điện tử và quang điện tử.

1.1. Cấu Trúc Vùng Năng Lượng Chất Bán Dẫn Ge Si

Vùng năng lượng, nơi tồn tại trạng thái điện trong tinh thể, được ngăn cách bởi các vùng cấm (bandgaps). Cấu trúc vùng năng lượng này được xác định bằng cách giải phương trình Schrödinger cho electron trong tinh thể. Hàm sóng điện tử phụ thuộc vào cả vector sóng k và tọa độ không gian r. Hàm sóng này tuân theo lý thuyết Bloch. Giải phương trình Schrödinger đòi hỏi các phương pháp gần đúng, dựa trên nguyên tắc phân tích hàm riêng theo hệ hàm đầy đủ đã biết. Hai mô hình thường gặp là mô hình electron gần tự do và mô hình liên kết chặt, mỗi mô hình cung cấp một góc nhìn khác nhau về cấu trúc vùng năng lượng.

1.2. So Sánh Tính Chất Vật Lý Quan Trọng Giữa Ge Và Si

Ge và Si đều thuộc nhóm IV và có cấu trúc vỏ ngoài cùng tương tự. Tinh thể Ge và Si đều thuộc loại tinh thể kim cương. Vùng năng lượng của Ge tương tự Si, nhưng cực tiểu vùng dẫn của Ge nằm trên vùng Broullin theo hướng [111]. Vùng cấm của Ge cũng thuộc loại vùng cấm xiên như Si. Sự khác biệt về cấu trúc vùng năng lượng và các thông số vật lý (ví dụ: độ rộng vùng cấm) ảnh hưởng đến các tính chất điện và quang của hai vật liệu này, quyết định ứng dụng của chúng trong các thiết bị điện tử.

II. Phân Tích Tán Xạ Hạt Tải Trong Kênh Ge Pha Tạp Điều Biến

Kênh dẫn Ge pha tạp điều biến là cấu trúc quan trọng trong các thiết bị điện tử hiện đại. Nghiên cứu độ linh động của hạt tải trong kênh dẫn này là then chốt để tối ưu hóa hiệu suất thiết bị. Các yếu tố ảnh hưởng đến độ linh động bao gồm tán xạ do độ nhám bề mặt (SR), thế biến dạng khớp sai (DP), tạp chất bị ion hóa (RI), và tán xạ của phonon âm. Mỗi cơ chế tán xạ có ảnh hưởng khác nhau ở các nhiệt độ khác nhau. Việc hiểu rõ các biểu thức tán xạ giúp dự đoán và kiểm soát độ linh động của hạt tải.

2.1. Cơ Chế Tán Xạ Độ Nhám Bề Mặt SR và Ảnh Hưởng

Độ nhám bề mặt tại giao diện giữa Ge và các lớp vật liệu khác gây ra tán xạ hạt tải, làm giảm độ linh động. Tán xạ SR đặc biệt quan trọng trong các cấu trúc nano, nơi diện tích bề mặt lớn so với thể tích. Mức độ ảnh hưởng của SR phụ thuộc vào độ nhám bề mặt, kích thước hạt tải, và các thông số vật liệu khác. Giảm độ nhám bề mặt là một phương pháp hiệu quả để tăng độ linh động của hạt tải.

2.2. Vai Trò của Tạp Chất Bị Ion Hóa RI trong Tán Xạ

Tạp chất bị ion hóa tạo ra điện trường tĩnh, gây ra tán xạ Coulomb đối với hạt tải. Mật độ tạp chất càng cao, tán xạ RI càng mạnh, dẫn đến giảm độ linh động. Pha tạp điều biến giúp giảm thiểu ảnh hưởng của RI bằng cách tách biệt không gian giữa hạt tải và tạp chất. Hiệu quả của pha tạp điều biến phụ thuộc vào khoảng cách giữa lớp pha tạp và kênh dẫn.

III. Phương Pháp Tính Toán Độ Linh Động Hạt Tải trong Ge

Để xác định độ linh động của hạt tải trong kênh dẫn Ge, cần giải phương trình Poisson và phương trình Schrödinger để tìm ra hàm sóng của hạt tải. Từ hàm sóng, có thể tính các hàm tự tương quan để xác định độ linh động. Các phần mềm chuyên dụng như Mathematica và Matlab được sử dụng để lập phương trình và tính toán số các đại lượng độ linh động phụ thuộc nhiệt độ. Kết quả tính toán lý thuyết cần được so sánh với các kết quả thực nghiệm để kiểm chứng tính chính xác.

3.1. Giải Phương Trình Poisson và Schrödinger Tìm Hàm Sóng

Phương trình Poisson mô tả mối quan hệ giữa điện thế và mật độ điện tích trong cấu trúc. Phương trình Schrödinger mô tả trạng thái lượng tử của hạt tải. Giải đồng thời hai phương trình này cho phép xác định hàm sóng của hạt tải trong kênh dẫn Ge. Hàm sóng này cung cấp thông tin về năng lượng và vị trí của hạt tải, cần thiết cho việc tính toán độ linh động.

3.2. Sử Dụng Hàm Tự Tương Quan để Tính Độ Linh Động

Hàm tự tương quan mô tả sự tương quan giữa các biến động của điện thế tán xạ theo thời gian. Từ hàm tự tương quan, có thể tính thời gian hồi phục của hạt tải và từ đó xác định độ linh động. Phương pháp này cho phép tính đến ảnh hưởng của nhiều cơ chế tán xạ khác nhau đến độ linh động.

3.3. Ứng Dụng Mathematica và Matlab trong Tính Toán

Các phần mềm như Mathematica và Matlab cung cấp các công cụ mạnh mẽ để giải phương trình và thực hiện các phép tính số phức tạp. Chúng cho phép mô phỏng cấu trúc kênh dẫn Ge, giải phương trình Poisson và Schrödinger, tính hàm sóng, và xác định độ linh động. Việc sử dụng các phần mềm này giúp tiết kiệm thời gian và tăng độ chính xác của kết quả tính toán.

IV. Kết Quả Nghiên Cứu Độ Linh Động Mật Độ Hạt Tải Theo T

Nghiên cứu về độ linh động và mật độ hạt tải trong kênh dẫn Ge pha tạp điều biến ở nhiệt độ lên tới 300K. Kết quả nghiên cứu này tiếp cận những mô hình gần với thực tế, là cơ sở để nghiên cứu chế tạo những vật liệu có khả năng ứng dụng vào thực tiễn. Đề tài phát triển từ các nghiên cứu trước đây về hiện tượng vận chuyển của hạt tải trong các cấu trúc bán dẫn thấp chiều.

4.1. Ảnh Hưởng Nhiệt Độ Đến Độ Linh Động Của Hạt Tải

Nhiệt độ ảnh hưởng đến độ linh động của hạt tải thông qua nhiều cơ chế. Ở nhiệt độ thấp, tán xạ do tạp chất bị ion hóa (RI) chiếm ưu thế. Ở nhiệt độ cao, tán xạ do phonon âm (DP và PZ) trở nên quan trọng hơn. Độ linh động thường giảm khi nhiệt độ tăng, do sự gia tăng tán xạ phonon. Tuy nhiên, trong một số trường hợp, độ linh động có thể tăng nhẹ ở nhiệt độ thấp do sự giảm tán xạ RI.

4.2. Sự Phụ Thuộc Của Mật Độ Hạt Tải Vào Nhiệt Độ

Mật độ hạt tải thường tăng khi nhiệt độ tăng, do sự gia tăng kích thích nhiệt của các electron từ vùng hóa trị lên vùng dẫn. Tuy nhiên, mật độ hạt tải có thể bão hòa ở nhiệt độ cao, khi tất cả các tạp chất đã bị ion hóa. Mối quan hệ giữa mật độ hạt tải và nhiệt độ phụ thuộc vào nồng độ tạp chất và các thông số vật liệu khác.

V. Ứng Dụng Thực Tế Kênh Ge Pha Tạp Tiềm Năng Phát Triển

Nghiên cứu về kênh dẫn Ge pha tạp điều biến mở ra tiềm năng ứng dụng rộng rãi trong các thiết bị điện tử hiệu suất cao. Độ linh động cao và mật độ hạt tải lớn giúp giảm tỏa nhiệt trong linh kiện và cho phép chế tạo những linh kiện có tốc độ chuyển mạch nhanh. Kênh dẫn Ge pha tạp điều biến có thể được sử dụng trong các transistor, cảm biến, và các thiết bị quang điện tử.

5.1. Ứng Dụng Kênh Ge Trong Transistor Tốc Độ Cao

Transistor sử dụng kênh dẫn Ge có độ linh động cao hơn so với transistor sử dụng kênh dẫn Si. Điều này cho phép transistor Ge hoạt động ở tần số cao hơn và tiêu thụ ít năng lượng hơn. Kênh dẫn Ge đặc biệt phù hợp cho các ứng dụng đòi hỏi tốc độ cao như thông tin liên lạc không dây và xử lý tín hiệu.

5.2. Tiềm Năng Sử Dụng Ge trong Cảm Biến Độ Nhạy Cao

Độ nhạy của cảm biến phụ thuộc vào độ thay đổi điện trở khi có sự thay đổi trong môi trường. Ge có độ nhạy cao hơn so với Si đối với một số loại cảm biến, như cảm biến áp suất và cảm biến nhiệt độ. Điều này là do Ge có vùng cấm hẹp hơn và độ linh động của hạt tải cao hơn.

VI. Kết Luận Hướng Phát Triển Nghiên Cứu Kênh Dẫn Ge

Nghiên cứu về độ linh động của hạt tải trong kênh dẫn Ge pha tạp điều biến đóng vai trò quan trọng trong việc phát triển các thiết bị điện tử hiệu suất cao. Việc hiểu rõ các cơ chế tán xạ và tối ưu hóa cấu trúc kênh dẫn giúp cải thiện độ linh động và mật độ hạt tải. Trong tương lai, nghiên cứu sẽ tập trung vào việc phát triển các vật liệu Ge mới và các kỹ thuật chế tạo tiên tiến để nâng cao hiệu suất thiết bị.

6.1. Tối Ưu Hóa Cấu Trúc Kênh Dẫn Ge để Tăng Độ Linh Động

Cấu trúc kênh dẫn Ge có thể được tối ưu hóa bằng cách điều chỉnh bề rộng giếng lượng tử, nồng độ tạp chất, và khoảng cách giữa lớp pha tạp và kênh dẫn. Các kỹ thuật chế tạo tiên tiến như epitaxy chùm phân tử (MBE) và kết tủa hơi hóa học hữu cơ - kim loại (MOCVD) cho phép kiểm soát chính xác các thông số cấu trúc, giúp tối ưu hóa hiệu suất thiết bị.

6.2. Phát Triển Vật Liệu Ge Mới cho Hiệu Suất Vượt Trội

Các vật liệu Ge mới như hợp kim GeSn và GeSi có tiềm năng vượt trội so với Ge tinh khiết. Hợp kim GeSn có độ linh động cao hơn và vùng cấm hẹp hơn, trong khi hợp kim GeSi có thể được sử dụng để điều chỉnh ứng suất trong kênh dẫn. Nghiên cứu về các vật liệu Ge mới mở ra cơ hội phát triển các thiết bị điện tử và quang điện tử với hiệu suất cao hơn.

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của khoa học và công nghệ nano, việc nghiên cứu các vật liệu bán dẫn có tính chất vận chuyển hạt tải điện trở thành một lĩnh vực trọng điểm. Đặc biệt, cấu trúc kênh dẫn Ge pha tạp điều biến được quan tâm do khả năng ứng dụng trong các linh kiện điện tử tốc độ cao và pin mặt trời hiệu suất cao. Độ linh động và mật độ hạt tải là hai tham số quan trọng ảnh hưởng trực tiếp đến hiệu suất hoạt động của các thiết bị này. Theo báo cáo của ngành, độ rộng vùng cấm của Ge ở 300K là khoảng 0,66 eV, thấp hơn nhiều so với Si (1,12 eV), tạo điều kiện thuận lợi cho việc chế tạo các cấu trúc dị chất SiGe có hiệu suất cao.

Mục tiêu nghiên cứu của luận văn là khảo sát ảnh hưởng của nhiệt độ lên độ linh động và mật độ hạt tải trong kênh dẫn Ge pha tạp điều biến, từ đó so sánh với các kết quả thực nghiệm đã có. Phạm vi nghiên cứu tập trung vào cấu trúc kênh dẫn Ge nuôi trên nền Si, với nhiệt độ khảo sát lên đến 300K. Ý nghĩa của nghiên cứu nằm ở việc cung cấp các biểu thức giải tích cụ thể cho quá trình vận chuyển hạt tải, góp phần phát triển các mô hình lý thuyết gần với thực tế, hỗ trợ cho việc thiết kế và chế tạo các linh kiện điện tử và quang điện tử thế hệ mới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai mô hình lý thuyết chính để mô tả cấu trúc vùng năng lượng và vận chuyển hạt tải trong chất bán dẫn:

1. Mô hình electron gần tự do: Xem thế năng mạng tinh thể như một nhiễu loạn nhỏ, sử dụng hàm sóng Bloch để mô tả trạng thái điện tử trong tinh thể. Mô hình này giúp giải thích cấu trúc vùng năng lượng và vùng cấm trong Ge và Si.

2. Mô hình liên kết chặt: Xây dựng trạng thái riêng của electron từ các nguyên tử tự do, khai triển hàm sóng theo hệ hàm riêng của nguyên tử. Mô hình này cho phép tính toán chính xác hơn các vùng năng lượng và các hiệu ứng dị hướng trong tinh thể.

Các khái niệm chuyên ngành quan trọng bao gồm:

• Độ linh động hạt tải (µ): Tham số đặc trưng cho khả năng vận chuyển của hạt tải trong kênh dẫn.
• Mật độ hạt tải (ps): Số lượng hạt tải điện trên đơn vị diện tích trong kênh dẫn.
• Hiệu ứng uốn cong vùng năng lượng (band bending): Ảnh hưởng của pha tạp một phía làm lệch phân bố hạt tải trong giếng lượng tử.
• Các cơ chế tán xạ hạt tải: Bao gồm tán xạ do độ nhám bề mặt (SR), tạp chất bị ion hóa (RI), thế biến dạng khớp sai (DP), và phonon âm (AP) gồm thế biến dạng khớp sai và thế điện tích áp điện (PZ).

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các số liệu thực nghiệm về độ linh động và mật độ hạt tải trong kênh dẫn Ge pha tạp điều biến, được thu thập từ các nghiên cứu gần đây. Phương pháp nghiên cứu bao gồm:

• Giải các phương trình Poisson và Schrödinger để xác định hàm sóng hạt tải trong giếng lượng tử, từ đó tính toán các hàm tự tương quan phục vụ cho việc xác định độ linh động và mật độ hạt tải.
• Sử dụng phần mềm chuyên dụng như Mathematica và Matlab để lập trình và tính toán các đại lượng vật lý phụ thuộc nhiệt độ.
• Cỡ mẫu nghiên cứu là các cấu trúc kênh dẫn Ge với bề rộng giếng lượng tử khoảng 7,5 nm, pha tạp một phía bằng nguyên tử B với độ dày lớp pha tạp khoảng 10 nm.
• Phương pháp phân tích dựa trên lý thuyết vận chuyển tuyến tính và quy tắc Matthiessen để tổng hợp các cơ chế tán xạ.
• Timeline nghiên cứu kéo dài trong khoảng thời gian đủ để hoàn thiện các bước tính toán lý thuyết, so sánh với dữ liệu thực nghiệm và thảo luận kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hàm sóng hạt tải trong kênh dẫn Ge có dạng bất đối xứng: Hàm sóng lệch về phía lớp pha tạp, thể hiện sự phân bố không đồng đều của hạt tải. Điều này làm tăng tán xạ do độ nhám bề mặt, dẫn đến giảm độ linh động hạt tải. Mật độ hạt tải được xác định phụ thuộc rõ rệt vào nhiệt độ, với giá trị khoảng 10^11 cm^-2.

2. Độ linh động phụ thuộc mạnh vào nhiệt độ và cơ chế tán xạ: Độ linh động do tán xạ phonon âm giảm khi nhiệt độ tăng từ 0K đến 300K, trong đó tán xạ do thế biến dạng khớp sai (DP) cho độ linh động cao hơn so với thế điện tích áp điện (PZ). Độ linh động tổng cộng giảm từ khoảng vài trăm cm^2/Vs ở nhiệt độ thấp xuống còn khoảng vài chục cm^2/Vs ở 300K.

3. Cơ chế tán xạ chủ đạo thay đổi theo nhiệt độ: Ở nhiệt độ thấp, tán xạ do độ nhám bề mặt (SR) chiếm ưu thế, ảnh hưởng lớn nhất đến độ linh động. Khi nhiệt độ tăng, tán xạ phonon âm (DP và PZ) trở thành yếu tố giới hạn chính, làm giảm đáng kể độ linh động tổng cộng.

4. So sánh với số liệu thực nghiệm: Kết quả lý thuyết tính toán khớp khá tốt với các số liệu thực nghiệm của nhóm nghiên cứu Myronov, với sai số trong khoảng 5-10% tùy nhiệt độ. Đường cong lý thuyết và thực nghiệm đều cho thấy xu hướng giảm độ linh động khi nhiệt độ tăng.

Thảo luận kết quả

Nguyên nhân chính của sự giảm độ linh động khi tăng nhiệt độ là do sự gia tăng tán xạ phonon âm, làm giảm thời gian hồi phục xung lượng của hạt tải. Hiệu ứng uốn cong vùng năng lượng do pha tạp một phía làm lệch hàm sóng hạt tải, tăng cường tán xạ do độ nhám bề mặt, đặc biệt rõ ở nhiệt độ thấp. So với các nghiên cứu trước đây, luận văn đã mở rộng mô hình bằng cách kết hợp đầy đủ các cơ chế tán xạ và tính đến ảnh hưởng của hiệu ứng uốn cong vùng năng lượng, giúp mô hình lý thuyết sát thực tế hơn.

Dữ liệu có thể được trình bày qua các biểu đồ thể hiện sự phụ thuộc của độ linh động và mật độ hạt tải theo nhiệt độ, cũng như bảng tổng hợp các giá trị độ linh động do từng cơ chế tán xạ. Các biểu đồ này minh họa rõ ràng xu hướng giảm độ linh động tổng cộng và sự chuyển đổi vai trò của các cơ chế tán xạ theo nhiệt độ.

Đề xuất và khuyến nghị

1. Tối ưu hóa quy trình chế tạo màng mỏng: Áp dụng kỹ thuật epitaxy chùm phân tử (MBE) với kiểm soát nghiêm ngặt độ nhám bề mặt nhằm giảm thiểu tán xạ do độ nhám, nâng cao độ linh động hạt tải. Thời gian thực hiện trong vòng 6-12 tháng, do các phòng thí nghiệm vật liệu bán dẫn chịu trách nhiệm.

2. Điều chỉnh nồng độ pha tạp và vị trí lớp pha tạp: Giảm mật độ tạp chất ion hóa và thiết kế lớp pha tạp sao cho hiệu ứng uốn cong vùng năng lượng được kiểm soát, hạn chế sự lệch hàm sóng hạt tải. Mục tiêu giảm tán xạ RI ít nhất 20% trong vòng 1 năm, do nhóm nghiên cứu vật lý chất rắn thực hiện.

3. Nghiên cứu vật liệu SiGe hợp kim với tỷ lệ pha tạp tối ưu: Kết hợp Si và Ge để tạo ra cấu trúc dị chất có vùng cấm năng lượng phù hợp, tăng mật độ hạt tải và độ linh động. Thời gian nghiên cứu 1-2 năm, phối hợp giữa các viện nghiên cứu vật liệu và công nghiệp bán dẫn.

4. Phát triển mô hình tính toán đa cơ chế tán xạ: Cập nhật và mở rộng mô hình lý thuyết để dự đoán chính xác hơn độ linh động trong các điều kiện nhiệt độ và cấu trúc khác nhau, hỗ trợ thiết kế linh kiện. Thời gian thực hiện 12 tháng, do các nhà khoa học vật lý lý thuyết và kỹ sư phần mềm đảm nhiệm.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật lý chất rắn và vật liệu bán dẫn: Sử dụng kết quả để phát triển các mô hình vận chuyển hạt tải trong cấu trúc dị chất, phục vụ nghiên cứu cơ bản và ứng dụng.

2. Kỹ sư công nghệ bán dẫn và chế tạo linh kiện: Áp dụng kiến thức về ảnh hưởng của nhiệt độ và pha tạp để tối ưu quy trình sản xuất transistor, cảm biến và pin mặt trời.

3. Sinh viên cao học và nghiên cứu sinh ngành vật lý và kỹ thuật vật liệu: Tham khảo phương pháp tính toán, mô hình lý thuyết và phân tích dữ liệu thực nghiệm trong lĩnh vực bán dẫn.

4. Doanh nghiệp công nghệ nano và vi điện tử: Tận dụng kết quả nghiên cứu để phát triển sản phẩm mới, nâng cao hiệu suất và độ bền của linh kiện điện tử.

Câu hỏi thường gặp

1. Độ linh động hạt tải là gì và tại sao quan trọng?
   Độ linh động hạt tải (µ) đo khả năng di chuyển của các hạt tải điện dưới tác dụng của điện trường. Độ linh động cao giúp giảm tổn thất năng lượng và tăng tốc độ chuyển mạch của linh kiện điện tử, từ đó nâng cao hiệu suất thiết bị.

2. Tại sao nhiệt độ ảnh hưởng đến độ linh động?
   Khi nhiệt độ tăng, các phonon âm trong tinh thể dao động mạnh hơn, làm tăng tán xạ hạt tải, giảm thời gian hồi phục xung lượng và do đó giảm độ linh động. Đây là cơ chế giới hạn chính ở nhiệt độ cao.

3. Hiệu ứng uốn cong vùng năng lượng ảnh hưởng thế nào đến vận chuyển hạt tải?
   Hiệu ứng này làm lệch phân bố hạt tải về phía lớp pha tạp, làm tăng tán xạ do độ nhám bề mặt và giảm độ linh động. Nó cũng làm thay đổi hàm sóng hạt tải, ảnh hưởng đến các tính chất vận chuyển.

4. Các cơ chế tán xạ nào chi phối độ linh động trong kênh dẫn Ge?
   Ở nhiệt độ thấp, tán xạ do độ nhám bề mặt (SR) chiếm ưu thế. Khi nhiệt độ tăng, tán xạ phonon âm (DP và PZ) trở thành cơ chế giới hạn chính. Tán xạ do tạp chất ion hóa (RI) có ảnh hưởng nhỏ hơn.

5. Làm thế nào để cải thiện độ linh động trong các cấu trúc này?
   Giảm độ nhám bề mặt qua kỹ thuật chế tạo chính xác, kiểm soát nồng độ và vị trí pha tạp, cũng như phát triển vật liệu hợp kim SiGe với cấu trúc dị chất tối ưu giúp tăng độ linh động và mật độ hạt tải.

Kết luận

• Luận văn đã xây dựng thành công mô hình lý thuyết tính toán độ linh động và mật độ hạt tải trong kênh dẫn Ge pha tạp điều biến, bao gồm các cơ chế tán xạ chính và ảnh hưởng của hiệu ứng uốn cong vùng năng lượng.
• Kết quả tính toán phù hợp với số liệu thực nghiệm, chứng minh tính chính xác và khả năng ứng dụng của mô hình.
• Phân tích chi tiết cho thấy tán xạ do độ nhám bề mặt chiếm ưu thế ở nhiệt độ thấp, trong khi tán xạ phonon âm giới hạn độ linh động ở nhiệt độ cao.
• Đề xuất các giải pháp kỹ thuật nhằm nâng cao độ linh động và mật độ hạt tải, góp phần phát triển linh kiện điện tử và quang điện tử hiệu suất cao.
• Các bước tiếp theo bao gồm mở rộng mô hình cho các cấu trúc dị chất phức tạp hơn và thử nghiệm thực tế để hoàn thiện công nghệ chế tạo.

Call-to-action: Các nhà nghiên cứu và kỹ sư trong lĩnh vực vật liệu bán dẫn được khuyến khích áp dụng mô hình và kết quả nghiên cứu này để phát triển các thiết bị điện tử thế hệ mới, đồng thời tiếp tục nghiên cứu mở rộng nhằm nâng cao hiệu quả ứng dụng trong công nghiệp.
