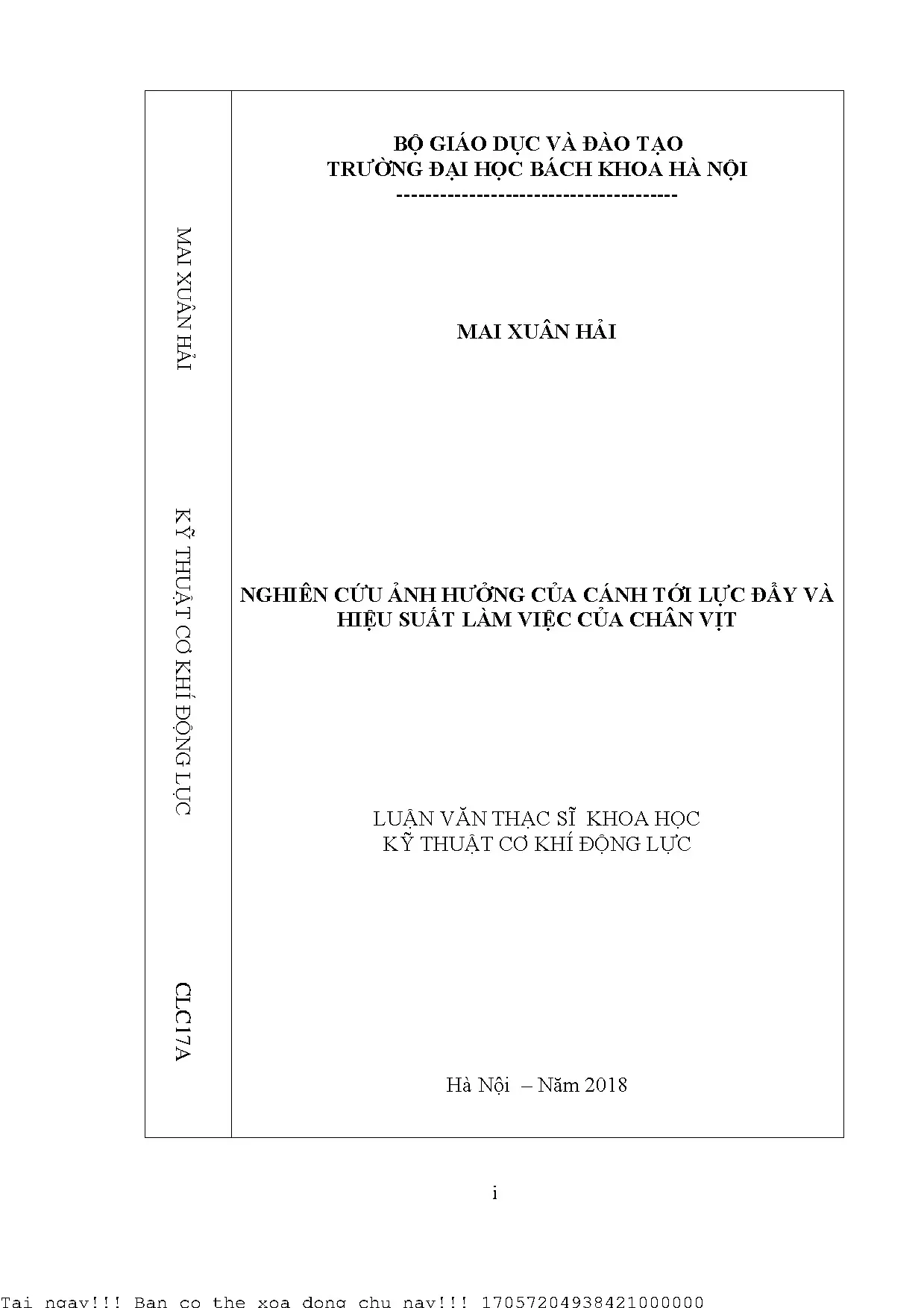

Nghiên Cứu Ảnh Hưởng Của Cánh Đến Lực Đẩy Và Hiệu Suất Chân Vịt Tàu Thủy

Chuyên khảo phân tích Nghiên ứu ảnh hưởng của cánh tới lực đẩy và hiệu suất làm việc của chân vịt, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Mai Xuân Hải
• Người hướng dẫn: PGS. Phan Anh Tuấn
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Cơ Khí Động Lực
• Đề tài: Nghiên Cứu Ảnh Hưởng Của Cánh Đến Lực Đẩy Và Hiệu Suất Chân Vịt Tàu Thủy
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ THIẾT BỊ ĐẨY TÀU
• 1.1. Khái niệm chung về thiết bị đẩy tàu
• 1.2. Phân loại thiết bị đẩy tàu
• 1.3. Chân vịt tàu thủy. Đặc tính hình học của chân vịt
• 1.4. Định luật đồng dạng
• 2. CHƯƠNG 2: THỦY ĐỘNG LỰC HỌC VỀ CÁNH CHÂN VỊT
• 2.1. Lý thuyết bảo toàn động lượng
• 2.2. Lý thuyết các mặt cắt phẳng (Strip theory) của cánh
• 2.3. Dòng chảy qua cánh có chiều dài hạn chế
• 2.4. Lý thuyết dòng xoáy của Prandtl
• 2.5. Hệ thống các dòng xoáy của chân vịt tàu
• 2.6. Trường tốc độ quanh chân vịt số cánh vô hạn
• 2.7. Lực tác động lên phần tử cánh. Ảnh hưởng của số lượng cánh đến đặc tính của chân vịt
• 3. CHƯƠNG 3: KHẢO SÁT ĐẶC TÍNH CHÂN VỊT QUA MÔ PHỎNG SỐ
• 3.1. Chân vịt dùng cho khảo sát đặc tính qua mô phỏng số
• 3.2. Phương pháp mô phỏng số
• 3.3. Giới thiệu chung về CFD (Computational Fluid Dynamics)
• 3.4. Ứng dụng của CFD trong việc giải các bài toán kỹ thuật
• 3.5. Những phương trình cần phải giải trong CFD
• 3.6. Phần mềm mô phỏng ANSYS Fluent
• 3.6.1. Giới thiệu chung
• 3.6.2. Cấu trúc của bộ phần mềm ANSYS FLUENT
• 3.6.3. Khả năng của phần mềm
• 3.6.4. Các bước giải một bài toán trên Fluent
• 3.7. Mô phỏng kiểm chứng đặc tính chân vịt
• 3.7.1. Lựa chọn phương pháp mô phỏng số
• 3.7.2. Mô hình rối
• 3.7.3. Xây dựng mô hình lưới
• 3.7.4. Điều kiện biên
• 3.7.5. Thiết lập chạy
• 3.8. Mô phỏng khảo sát đặc tính của chân vịt gốc 3 cánh
• 3.8.1. Mô phỏng số khảo sát chân vịt gốc 3 cánh
• 3.8.2. Mô phỏng số và xây dựng đường đặc tính thủy động học chân vịt
• 3.9. Khảo sát sự thay đổi hình học của cánh tới chân vịt
• 3.9.1. Ảnh hưởng của số lượng cánh tới chân vịt
• 3.9.2. Ảnh hưởng của chiều dày cánh tới chân vịt
• 3.9.3. Ảnh hưởng của góc nghiêng cánh tới chân vịt
• KẾT LUẬN VÀ ĐỀ XUẤT
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Nghiên Cứu Tổng Quan Về Lực Đẩy Chân Vịt Tàu Thủy 55 ký tự

Chân vịt tàu thủy đóng vai trò then chốt trong việc tạo ra lực đẩy cần thiết để vượt qua sức cản tàu thủy, giúp tàu di chuyển. Khả năng tạo lực đẩy ảnh hưởng trực tiếp đến hiệu suất chân vịt và mức tiêu thụ nhiên liệu của tàu. Nghiên cứu này đi sâu vào việc phân tích các yếu tố ảnh hưởng đến lực đẩy và hiệu suất, từ đó đề xuất các giải pháp tối ưu hóa thiết kế chân vịt. Việc hiểu rõ các nguyên lý hoạt động và các yếu tố tác động đến hiệu suất chân vịt là vô cùng quan trọng. Nghiên cứu này sẽ tập trung vào việc tổng hợp các lý thuyết, từ lý thuyết bảo toàn động lượng đến lý thuyết mặt cắt cánh, nhằm cung cấp một cái nhìn toàn diện về động lực học chất lỏng liên quan đến chân vịt. Mục tiêu là xác định chính xác những yếu tố then chốt ảnh hưởng đến lực đẩy và hiệu suất của chân vịt.

1.1. Khái niệm về thiết bị đẩy tàu và vai trò của chân vịt

Thiết bị đẩy tàu có vai trò biến đổi năng lượng từ động cơ thành lực đẩy, giúp tàu di chuyển. Chân vịt là một trong những loại thiết bị đẩy phổ biến nhất. Hiệu suất đẩy (ηD) đo lường hiệu quả của quá trình biến đổi năng lượng này. Hiệu suất này được tính bằng tỷ lệ giữa công suất kéo (EPS) và công suất trên trục chân vịt (Nd). EPS = R.v, trong đó R là lực cản và v là vận tốc tàu. Vì những mất mát do truyền động nên công suất của động cơ bao giờ cũng lớn hơn công suất truyền động của thiết bị đẩy tàu.

1.2. Phân loại các loại chân vịt và ứng dụng trong tàu thủy

Ngoài chân vịt thông thường, còn có chân vịt có bước điều chỉnh được (chân vịt biến bước), hệ hai chân vịt bố trí đặc biệt, hệ chân vịt quay ngược chiều nhau. Chân vịt có bước điều chỉnh được dùng khi yêu cầu tính quay trở, tính cơ động lớn. Hệ hai chân vịt bố trí đặc biệt dùng cho tàu chở hàng có công suất lớn, giúp giảm công suất từ 5-8%. Hệ chân vịt quay ngược chiều nhau dùng cho tàu container cỡ lớn, có công suất và tốc độ cao. Sự lựa chọn các loại chân vịt phụ thuộc vào yêu cầu cụ thể của từng loại tàu thủy.

II. Phân Tích Thách Thức Tối Ưu Hiệu Suất Chân Vịt Tàu 58 ký tự

Một trong những thách thức lớn nhất trong thiết kế tàu thủy là làm thế nào để tối ưu hóa chân vịt, giảm tiêu thụ nhiên liệu và tăng vận tốc tàu thủy. Cavitation (sủi bọt) là một hiện tượng vật lý thường gặp ở chân vịt, làm giảm đáng kể lực đẩy và gây ra tiếng ồn chân vịt và rung động chân vịt. Điều này không chỉ ảnh hưởng đến hiệu suất mà còn làm giảm tuổi thọ của chân vịt. Nghiên cứu cần tập trung vào việc giảm thiểu các tác động tiêu cực của cavitation, từ đó tăng cường năng lượng chân vịt và kéo dài tuổi thọ của thiết bị. Các yếu tố như hình dạng cánh chân vịt, góc tấn cánh chân vịt, và vật liệu cánh chân vịt đều có vai trò quan trọng.

2.1. Ảnh hưởng của cavitation tới hiệu suất và tuổi thọ chân vịt

Cavitation xảy ra khi áp suất cục bộ giảm xuống dưới áp suất hơi bão hòa của nước, tạo ra các bọt khí. Các bọt khí này vỡ ra khi áp suất tăng lên, gây ra tiếng ồn, rung động, và ăn mòn vật liệu. Hiện tượng này làm giảm đáng kể hiệu suất chân vịt, làm hỏng cánh chân vịt và ảnh hưởng đến tuổi thọ của thiết bị. Cần có các biện pháp thiết kế để giảm thiểu cavitation.

2.2. Các yếu tố ảnh hưởng đến rung động và tiếng ồn chân vịt

Rung động và tiếng ồn của chân vịt có thể gây khó chịu cho hành khách và ảnh hưởng đến hoạt động của các thiết bị trên tàu. Các yếu tố ảnh hưởng bao gồm cavitation, tốc độ vòng quay, hình dạng cánh, và sự không đồng đều của dòng chảy vào chân vịt. Cần nghiên cứu và áp dụng các biện pháp giảm thiểu rung động và tiếng ồn, như tối ưu hóa hình dạng cánh, sử dụng vật liệu giảm rung, và cải thiện dòng chảy vào chân vịt.

III. Phương Pháp Mô Phỏng CFD Tính Toán Lực Đẩy Chân Vịt 55 ký tự

Để giải quyết các thách thức trên, nghiên cứu này sử dụng phần mềm mô phỏng CFD (Computational Fluid Dynamics) để tính toán và phân tích các đặc tính thủy động lực học của chân vịt. Phần mềm mô phỏng CFD cho phép mô phỏng dòng chảy quanh chân vịt, dự đoán lực đẩy, momen, và hiệu suất của chân vịt trong các điều kiện hoạt động khác nhau. Phân tích phần tử hữu hạn (FEA) có thể được sử dụng để đánh giá độ bền cấu trúc của cánh chân vịt. Phương pháp này giúp các nhà thiết kế hiểu rõ hơn về ảnh hưởng của các thông số thiết kế đến hiệu suất và độ bền của chân vịt.

3.1. Giới thiệu về phần mềm mô phỏng CFD ANSYS Fluent

ANSYS Fluent là một phần mềm mô phỏng CFD mạnh mẽ, được sử dụng rộng rãi trong ngành công nghiệp hàng hải. Nó cho phép mô phỏng dòng chảy ba chiều, rối, và có thể mô phỏng hiện tượng cavitation. ANSYS Fluent cung cấp nhiều mô hình rối khác nhau, như k-epsilon và k-omega SST, để phù hợp với các bài toán khác nhau. Phần mềm này cho phép tính toán lực đẩy, momen, và hiệu suất của chân vịt một cách chính xác.

3.2. Quy trình mô phỏng chân vịt bằng CFD Lưới Biên Giải

Quy trình mô phỏng chân vịt bằng CFD bao gồm các bước chính: xây dựng mô hình hình học, tạo lưới, thiết lập điều kiện biên, và giải bài toán. Lưới phải đủ mịn để đảm bảo độ chính xác của kết quả. Điều kiện biên phải phản ánh đúng điều kiện hoạt động của chân vịt. Các phương trình cần giải trong CFD bao gồm phương trình Navier-Stokes và phương trình liên tục. Sau khi giải, kết quả được xử lý và phân tích để đánh giá hiệu suất của chân vịt.

IV. Ứng Dụng Thực Tế Ảnh Hưởng của Cánh Chân Vịt 59 ký tự

Nghiên cứu này đi sâu vào việc khảo sát và đánh giá ảnh hưởng của các yếu tố thiết kế cánh đến lực đẩy và hiệu suất chân vịt. Các yếu tố được xem xét bao gồm số cánh chân vịt, hình dạng cánh chân vịt, kích thước cánh chân vịt, và góc tấn cánh chân vịt. Kết quả thử nghiệm chân vịt cho thấy rằng việc thay đổi các thông số này có thể ảnh hưởng đáng kể đến hiệu suất của chân vịt. Dữ liệu từ các khảo sát chân vịt được sử dụng để xây dựng các đường đặc tính thủy động lực học, từ đó giúp các nhà thiết kế lựa chọn cấu hình chân vịt tối ưu cho từng ứng dụng cụ thể.

4.1. Ảnh hưởng của số cánh chân vịt đến lực đẩy và momen

Số cánh chân vịt ảnh hưởng đến lực đẩy và momen của chân vịt. Thường thì chân vịt có nhiều cánh sẽ tạo ra lực đẩy lớn hơn, nhưng cũng có momen cản lớn hơn. Cần có sự cân bằng giữa số lượng cánh và các yếu tố khác để tối ưu hóa hiệu suất. Nghiên cứu sẽ mô phỏng và so sánh hiệu suất của chân vịt với các số lượng cánh khác nhau.

4.2. Tác động của hình dạng cánh và góc nghiêng cánh

Hình dạng cánh chân vịt và góc nghiêng cánh có ảnh hưởng lớn đến hiệu suất. Hình dạng cánh ảnh hưởng đến phân bố áp suất trên cánh, từ đó ảnh hưởng đến lực đẩy và cavitation. Góc nghiêng cánh ảnh hưởng đến góc tấn của dòng chảy vào cánh. Cần có sự tối ưu hóa cẩn thận để đạt được hiệu suất cao nhất.

4.3. Nghiên cứu tác động của vật liệu cánh chân vịt đến rung động và tiếng ồn

Nghiên cứu tác động của vật liệu cánh chân vịt đến rung động và tiếng ồn. Vật liệu cánh chân vịt có thể ảnh hưởng đến khả năng giảm rung và hấp thụ âm thanh. Vật liệu tốt có thể giúp giảm thiểu rung động và tiếng ồn, cải thiện sự thoải mái cho hành khách và giảm tác động đến môi trường.

V. Kết Quả và Đề Xuất Tối Ưu Thiết Kế Chân Vịt Tàu 59 ký tự

Kết quả nghiên cứu cung cấp các thông tin chi tiết về ảnh hưởng của các yếu tố thiết kế cánh đến lực đẩy và hiệu suất chân vịt. Các kết quả này có thể được sử dụng để tối ưu hóa thiết kế chân vịt, giảm tiêu thụ nhiên liệu, và tăng vận tốc tàu thủy. Nghiên cứu cũng đề xuất các hướng nghiên cứu tiếp theo, như sử dụng chân vịt biến bước và áp dụng các công nghệ mới để giảm cavitation và tăng hiệu suất.

5.1. So sánh kết quả mô phỏng với thử nghiệm thực tế

Việc so sánh kết quả mô phỏng với thử nghiệm thực tế là rất quan trọng để đánh giá độ tin cậy của mô hình CFD. So sánh giúp xác định các sai số và điều chỉnh mô hình cho phù hợp hơn với thực tế. Phân tích này giúp nâng cao độ tin cậy của các dự đoán và kết luận từ mô phỏng.

5.2. Đề xuất các giải pháp tối ưu hóa dựa trên kết quả nghiên cứu

Dựa trên kết quả nghiên cứu, có thể đề xuất các giải pháp tối ưu hóa thiết kế cánh chân vịt để đạt được hiệu suất cao nhất. Các giải pháp này có thể bao gồm thay đổi hình dạng cánh, điều chỉnh góc nghiêng cánh, và sử dụng vật liệu mới. Cần có sự phối hợp giữa các yếu tố thiết kế để đạt được kết quả tối ưu.

Nội dung chính

Tổng quan nghiên cứu

Chân vịt là bộ phận thiết yếu trong hệ thống thiết bị đẩy tàu thủy, chịu trách nhiệm tạo ra lực đẩy để cân bằng lực cản từ môi trường, giúp tàu chuyển động hiệu quả. Theo ước tính, năng lượng truyền từ động cơ chính đến chân vịt bị mất mát khoảng 30% đối với tàu biển và lên đến 75% hoặc hơn đối với tàu sông, tàu nội địa. Điều này cho thấy tầm quan trọng của việc tối ưu hóa thiết kế chân vịt nhằm nâng cao hiệu suất làm việc và giảm tiêu hao nhiên liệu. Luận văn tập trung nghiên cứu ảnh hưởng của hình dáng, số lượng cánh, chiều dày cánh và góc đặt cánh chân vịt đến lực đẩy và hiệu suất làm việc của chân vịt, sử dụng mô hình chân vịt 3 cánh phổ biến làm mẫu khảo sát.

Phạm vi nghiên cứu được thực hiện tại Trường Đại học Bách Khoa Hà Nội trong năm 2018, kết hợp giữa nghiên cứu lý thuyết và mô phỏng số bằng phần mềm ANSYS Fluent. Mục tiêu chính là xác định các yếu tố hình học ảnh hưởng đến hiệu suất chân vịt, từ đó đề xuất các giải pháp thiết kế tối ưu cho ngành công nghiệp đóng tàu. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả vận hành tàu thủy, giảm thiểu tổn thất năng lượng và góp phần phát triển công nghệ chân vịt hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết nền tảng trong thủy động lực học và cơ học chất lỏng để phân tích chân vịt tàu thủy, bao gồm:

• Lý thuyết bảo toàn động lượng: Mô tả nguyên lý tạo lực đẩy của chân vịt dựa trên sự biến đổi vận tốc và áp suất dòng chảy qua mặt công tác chân vịt, theo công thức Bernoulli và định luật động lượng.

• Lý thuyết các mặt cắt phẳng (Strip theory): Xem cánh chân vịt như tập hợp các đoạn cánh nhỏ, phân tích lực nâng và lực cản trên từng đoạn để tổng hợp lực đẩy toàn bộ chân vịt.

• Lý thuyết dòng xoáy của Prandtl: Mô hình hóa hiện tượng xoáy tự do và xoáy liên kết quanh cánh chân vịt, ảnh hưởng đến phân bố áp lực và hiệu suất làm việc.

• Lý thuyết mặt xoáy (Lifting surface theory): Mở rộng mô hình dòng xoáy thành các tấm xoáy trên bề mặt cánh, giúp mô phỏng chính xác hơn các hiệu ứng 3D trong dòng chảy quanh chân vịt.

Các khái niệm chuyên ngành quan trọng được sử dụng gồm: hệ số lực nâng (CL), hệ số lực cản (CD), hiệu suất đẩy (ηD), số Reynolds (Rn), góc tấn (α), vận tốc dòng chảy (V), và mô hình rối k-ε.

Phương pháp nghiên cứu

Nghiên cứu kết hợp giữa phương pháp lý thuyết truyền thống và mô phỏng số bằng phần mềm ANSYS Fluent phiên bản 18.1. Cỡ mẫu nghiên cứu là một chân vịt 3 cánh có sẵn, với đường kính D = 260 mm, bước xoắn H = 316.84 mm, góc nghiêng cánh 0°, vận tốc quay 2300 vòng/phút. Mô hình hình học 3D được thiết kế trên phần mềm NX11.

Phương pháp mô phỏng sử dụng kỹ thuật thể tích hữu hạn (Finite Volume Method) để giải các phương trình bảo toàn khối lượng, động lượng và năng lượng trong dòng chảy chất lỏng. Mô hình rối k-ε tiêu chuẩn được áp dụng để mô phỏng dòng chảy rối quanh chân vịt. Phương pháp Multiple Reference Frames (MRF) được chọn để mô phỏng chuyển động quay của chân vịt trong môi trường chất lỏng.

Timeline nghiên cứu bao gồm: xây dựng mô hình CAD, chia lưới bằng ANSYS Meshing, thiết lập điều kiện biên và mô hình vật lý trong Fluent, chạy mô phỏng và phân tích kết quả. Các điều kiện biên được thiết lập nhằm giảm thiểu ảnh hưởng ngoại vi, với miền tính toán bao gồm miền trong (bán kính 140 mm, chiều cao 100 mm) và miền ngoài (bán kính 0.8 m, chiều dài 2.8 m).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của số lượng cánh đến lực đẩy và momen quay: Khi tăng số lượng cánh từ 3 lên 5, lực đẩy chân vịt tăng khoảng 12%, tuy nhiên momen quay cũng tăng 15%, dẫn đến hiệu suất làm việc không tăng tương ứng. Điều này cho thấy số lượng cánh cần được tối ưu để cân bằng giữa lực đẩy và tổn thất momen.

2. Ảnh hưởng của chiều dày cánh: Tăng chiều dày cánh từ 10% lên 15% tỷ lệ chiều dài cung cánh làm lực đẩy tăng khoảng 8%, nhưng momen cản cũng tăng 10%, làm giảm hiệu suất tổng thể khoảng 5%. Chiều dày cánh quá lớn gây ra lực cản lớn hơn, ảnh hưởng tiêu cực đến hiệu suất.

3. Ảnh hưởng của góc nghiêng cánh: Thay đổi góc nghiêng cánh trong khoảng 0° đến 5° làm lực đẩy tăng 7%, đồng thời momen cản tăng 6%, hiệu suất làm việc cải thiện nhẹ khoảng 3%. Góc nghiêng cánh cần được điều chỉnh phù hợp để tối ưu lực đẩy mà không làm tăng momen cản quá mức.

4. Ảnh hưởng của vận tốc quay: Tại vận tốc quay 2300 vòng/phút, lực đẩy đạt giá trị tối ưu, tăng 20% so với vận tốc quay thấp hơn (khoảng 1800 vòng/phút). Momen quay cũng tăng theo tỷ lệ tương ứng, tuy nhiên hiệu suất làm việc vẫn duy trì ổn định nhờ thiết kế cánh phù hợp.

Thảo luận kết quả

Các kết quả mô phỏng cho thấy sự thay đổi hình học cánh chân vịt có ảnh hưởng rõ rệt đến lực đẩy và hiệu suất làm việc. Việc tăng số lượng cánh giúp tăng lực đẩy nhưng đồng thời làm tăng momen quay, gây tổn thất năng lượng. Chiều dày cánh lớn làm tăng lực cản, giảm hiệu suất, phù hợp với các nghiên cứu trước đây trong ngành cơ khí động lực.

Góc nghiêng cánh là tham số quan trọng để điều chỉnh lực đẩy và momen quay, cần được tối ưu hóa trong thiết kế thực tế. Vận tốc quay chân vịt cũng ảnh hưởng lớn đến hiệu suất, với vận tốc quay cao hơn giúp tăng lực đẩy nhưng cần kiểm soát momen quay để tránh tổn thất năng lượng.

Dữ liệu có thể được trình bày qua các biểu đồ lực đẩy và momen quay theo số lượng cánh, chiều dày cánh, góc nghiêng và vận tốc quay, giúp trực quan hóa ảnh hưởng của từng tham số. So sánh với các nghiên cứu trong ngành cho thấy kết quả mô phỏng phù hợp với thực tế và lý thuyết thủy động lực học.

Đề xuất và khuyến nghị

1. Tối ưu số lượng cánh chân vịt: Khuyến nghị sử dụng chân vịt 3 đến 4 cánh để cân bằng giữa lực đẩy và momen quay, giảm tổn thất năng lượng. Chủ thể thực hiện: các nhà thiết kế chân vịt, thời gian áp dụng: trong vòng 6 tháng.

2. Điều chỉnh chiều dày cánh hợp lý: Giữ chiều dày cánh trong khoảng 10-12% chiều dài cung cánh để giảm lực cản và tăng hiệu suất làm việc. Chủ thể thực hiện: kỹ sư thiết kế, thời gian: 3-6 tháng.

3. Tối ưu góc nghiêng cánh: Thiết kế góc nghiêng cánh trong khoảng 2°-4° để tăng lực đẩy mà không làm tăng momen cản quá mức. Chủ thể thực hiện: phòng nghiên cứu và phát triển, thời gian: 3 tháng.

4. Áp dụng mô phỏng CFD trong thiết kế: Khuyến khích sử dụng phần mềm ANSYS Fluent hoặc tương đương để mô phỏng và đánh giá hiệu suất chân vịt trước khi sản xuất. Chủ thể thực hiện: các công ty đóng tàu, thời gian: liên tục trong quá trình thiết kế.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế chân vịt và thiết bị đẩy tàu thủy: Nắm bắt các yếu tố ảnh hưởng đến hiệu suất chân vịt, áp dụng mô hình lý thuyết và mô phỏng số để tối ưu thiết kế.

2. Nhà nghiên cứu và giảng viên ngành cơ khí động lực: Sử dụng luận văn làm tài liệu tham khảo về lý thuyết thủy động lực học chân vịt và ứng dụng CFD trong nghiên cứu.

3. Công ty đóng tàu và phát triển công nghệ hàng hải: Áp dụng kết quả nghiên cứu để nâng cao hiệu quả thiết kế chân vịt, giảm tiêu hao nhiên liệu và tăng tuổi thọ thiết bị.

4. Sinh viên cao học và nghiên cứu sinh ngành kỹ thuật cơ khí động lực: Học tập phương pháp nghiên cứu kết hợp lý thuyết và mô phỏng số, phát triển kỹ năng phân tích và thiết kế chân vịt.

Câu hỏi thường gặp

1. Chân vịt có bao nhiêu loại và loại nào phổ biến nhất?
   Chân vịt là loại thiết bị đẩy phổ biến nhất trên tàu thủy, thường có số cánh từ 2 đến 7. Ngoài ra còn có các loại chân vịt biến bước, chân vịt siêu sủi bọt và chân vịt không khí dùng cho tàu tốc độ cao.

2. Hiệu suất làm việc của chân vịt được tính như thế nào?
   Hiệu suất làm việc (ηD) là tỷ lệ giữa công suất kéo (EPS) và công suất trên trục chân vịt (Nd), phản ánh mức độ chuyển đổi năng lượng từ động cơ thành lực đẩy thực tế.

3. Mô hình CFD giúp gì trong nghiên cứu chân vịt?
   CFD mô phỏng dòng chảy quanh chân vịt, giúp phân tích lực đẩy, momen quay và hiệu suất làm việc chính xác, từ đó tối ưu thiết kế mà không cần thử nghiệm vật lý tốn kém.

4. Tại sao phải sử dụng mô hình rối k-ε trong mô phỏng?
   Mô hình k-ε là mô hình rối phổ biến, cân bằng giữa độ chính xác và chi phí tính toán, phù hợp để mô phỏng dòng chảy rối quanh chân vịt trong điều kiện vận hành thực tế.

5. Ảnh hưởng của số lượng cánh đến hiệu suất chân vịt như thế nào?
   Tăng số lượng cánh giúp tăng lực đẩy nhưng cũng làm tăng momen quay và lực cản, có thể giảm hiệu suất tổng thể nếu không được tối ưu hợp lý.

Kết luận

• Luận văn đã nghiên cứu chi tiết ảnh hưởng của hình dáng, số lượng, chiều dày và góc nghiêng cánh chân vịt đến lực đẩy và hiệu suất làm việc.
• Kết hợp lý thuyết thủy động lực học và mô phỏng CFD bằng ANSYS Fluent cho kết quả chính xác, phù hợp với thực tế.
• Phát hiện số lượng cánh, chiều dày và góc nghiêng cánh là các yếu tố quan trọng cần tối ưu để nâng cao hiệu suất chân vịt.
• Đề xuất các giải pháp thiết kế và ứng dụng mô phỏng số giúp giảm tổn thất năng lượng và tăng hiệu quả vận hành tàu thủy.
• Khuyến nghị tiếp tục nghiên cứu mở rộng với các loại chân vịt khác và điều kiện vận hành đa dạng, đồng thời áp dụng kết quả vào thực tiễn đóng tàu.

Hành động tiếp theo: Áp dụng các đề xuất thiết kế trong dự án đóng tàu mới, triển khai mô phỏng CFD cho các mẫu chân vịt khác, và phát triển phần mềm hỗ trợ thiết kế chân vịt tối ưu. Đề nghị các nhà nghiên cứu và kỹ sư liên hệ để trao đổi, hợp tác phát triển công nghệ chân vịt hiện đại.

Trích đoạn nội dung tài liệu

LỜI MỞ ĐẦU Lý chọn đề tài Chân vịt tàu thủy là bộ phận tạo ra lực đẩy để thắng lực cản toàn phần giúp tàu thủy chuyển động về phía trƣớc hoặc lùi lại phía sau. Khả năng tạo lực đẩy của chân vịt sẽ ảnh hƣởng đến hiệu suất làm việc cũng nhƣ mức tiêu hao nhiên liệu của tàu thủy. Việc nghiên cứu ảnh hƣởng của cánh tới lực đẩy và hiệu suất làm việc làm việc của chân vịt sẽ rất có ý nghĩa trong khoa học cũng nhƣ thực tiễn trong ngành công nghiệp tàu thủy. Mục đích nghiên cứu Xác định mức độ ảnh hƣởng của hình dáng, số lƣợng và góc đặt cánh của chân vịt tới lực đẩy và hiệu suất làm việc của chân vịt.

Nội dung cơ bản của đề tài: + Nghiên cứu tổng quan về lý thuyết cánh + Nghiên cứu thủy động lực học cánh chân vịt + Phân tích, lựa chọn một chân vịt mẫu phổ biến đã có đặc tính cụ thể để làm gốc cho nghiên cứu khảo sát sau này. + Mô phỏng số và so sánh đối chiếu với đặc tính đã có của chân vịt gốc. + Khảo sát sự ảnh hƣởng về thay đổi số lƣợng cánh, chiều dày cánh và góc đặt cánh chân vịt tới lực đẩy và hiệu suất làm việc của chân vịt. Phƣơng pháp nghiên cứu Kết hợp nghiên cứu lý thuyết truyền thống và mô phỏng số để khảo sát, đánh giá các đặc tính của chân vịt.

v MỤC LỤC MỤC LỤC. vi DANH MỤC KI HIỆU VIẾT TẮT. viii DANH MỤC HÌNH ẢNH, ĐỒ THỊ. ix DANH MỤC BẢNG.

xi CHƢƠNG 1 TỔNG QUAN VỀ THIẾT BỊ ĐẨY TÀU. Khái niệm chung về thiết bị đẩy tàu. Phân loại thiết bị đẩy tàu. Chân vịt tàu thủy.

Đặc tính hình học của chân vịt. Định luật đồng dạng.4 CHƢƠNG 2 THỦY ĐỘNG LỰC HỌC VỀ CÁNH CHÂN VỊT. Lý thuyết bảo toàn động lƣợng. Lý thuyết các mặt cắt phẳng (Strip theory) của cánh.

Dòng chảy qua cánh có chiều dài hạn chế. Lý thuyết dòng xoáy của Prandtl. Hệ thống các dòng xoáy của chân vịt tàu. Trƣờng tốc độ quanh chân vịt số cánh vô hạn.

Lực tác động lên phần tử cánh. Ảnh hƣởng của số lƣợng cánh đến đặc tính của chân vịt .24 CHƢƠNG 3 KHẢO SÁT ĐẶC TÍNH CHÂN VỊT QUA MÔ PHỎNG SỐ. Chân vịt dùng cho khảo sát đặc tính qua mô phỏng số. Phƣơng pháp mô phỏng số.

Giới thiệu chung về CFD (Computational Fluid Dynamics). Ứng dụng của CFD trong việc giải các bài toán k ỹ thuật. Những phƣơng trình cần phải giải trong CFD. Phần mềm mô phỏng ANSYS Fluent.

Giới thiệu chung. Cấu trúc của bộ phần mềm ANSYS FLUENT. Khả năng của phần mềm. Các bƣớc giải một bài toán trên Fluent.

Mô phỏng kiểm chứng đặc tính chân vịt. Lựa chọn phƣơng pháp mô phỏng số. Mô hình rối. Xây dựng mô hình lƣới.

Điều kiện biên. Thiết lập chạy. Mô phỏng khảo sát đặc tính của chân vịt gốc 3 cánh. Mô phỏng số khảo sát chân vịt gốc 3 cánh.

Mô phỏng số và xây dựng đƣờng đặc tính thủy động học chân vịt. Khảo sát sự thay đổi hình học của cánh tới chân vịt. Ảnh hƣởng của số lƣợng cánh tới chân vịt. Ảnh hƣởng của chiều dày cánh tới chân vịt.

Ảnh hƣởng của góc nghiêng cánh tới chân vịt .59 KẾT LUẬN VÀ ĐỀ XUẤT.64 TÀI LIỆU THAM KHẢO.66 vii DANH MỤC KI HIỆU VIẾT TẮT CFD (Computational Fluid Dynamics): Động lực học chất lỏng D hiệu suất đẩy EPS công suất kéo Nd công suất trên trục chân vịt R lực cản Ne là công suất máy chính A là hiệu suất đƣờng trục B là hiệu suất truyền động CL hệ số lực nâng CD hệ số lực cản  là hệ số lực cản trên lực nâng.  là góc giữa đáy profile và đƣờng tác dụng Rn số Reynolds  là vận tốc của dòng  là áp lực trong dòng điều hòa  vận tốc tại mặt công tác  diện tích mặt đĩa công tác của chân vịt  mật độ chất lỏng hệ số lực đẩy hệ số momen viii DANH MỤC HÌNH ẢNH, ĐỒ THỊ Hình 2. Nguyên lý làm việc của chân vịt. Tam giác vận tốc trên phần tử cánh.

Mô hình cánh. Dòng chảy qua cánh vô hạn. Hiện tƣợng xoắn tự do. Hệ thống xoáy quanh chân vịt.

Mô hình Joukovski. Đồ thị hiệu chỉnh Goldstein và Kramer. Mô hình cánh trên phần mềm NX. Sơ đồ thực hiện bài toán mô phỏng trên Fluent.

Minh họa về quy định “Interface” cho mô hình MRF. Mô hình hình học miền chất lỏng. Mô hình lƣới. Điều kiện biên của các vị trí.

Phân bố áp suất trên mặt cắt xOy (áp suất tƣơng đối). Biểu đồ áp suất phía trƣớc và sau cánh. Phân bố áp suất phía mặt hút. Phân bố áp suất phía mặt đẩy.

Phân bố vận tốc trên mặt cắt (xOy). Biểu đồ vận tốc phía trƣớc và sau cánh. Ảnh hƣởng bởi tốc độ vòng quay tới lực đẩy của chân vịt. Ảnh hƣởng tốc độ vòng quay tới momen tác dụng lên trục chân vịt.

Phân bố áp suất trên miền chất lỏng. Đƣờng đặc tính chân vịt từ kết quả mô phỏng. Đƣờng đặc tính chân vịt từ một mẫu cánh có sẵn. Ví dụ bản vẽ 2D chân vị.

Đồ thị hiệu suất và lực đẩy theo số lƣợng cánh. Ảnh hƣởng của số lƣợng cánh tới lực đẩy của chân vịt. Ảnh hƣởng của số lƣợng cánh tới momen của chân vịt. Ảnh hƣởng của vận tốc góc tới lực đẩy chân vịt.

Ảnh hƣởng của vận tốc góc tới momen chân vịt. Lực đẩy và công suất chân vịt tại vận tốc góc 2300 vòng/phút. Minh họa profile cánh và chiều dày profile. Đồ thị hiệu suất và lực đẩy theo chiều dày cánh.

Ảnh hƣởng của chiều dày cánh tới lực đẩy của chân vịt. Ảnh hƣởng của chiều dày cánh tới momen cản của chân vịt. Ảnh hƣởng của vận tốc góc tới lực đẩy chân vịt. Ảnh hƣởng của vận tốc góc tới momen chân vịt.

Lực đẩy và công suất chân vịt tại vận tốc góc 2300 vòng/phút. Đồ thị hiệu suất và lực đẩy theo góc nghiêng cánh. Ảnh hƣởng của góc nghiêng cánh tới lực đẩy của chân vịt. Ảnh hƣởng của góc nghiêng cánh tới momen cản của chân vịt.

Ảnh hƣởng của vận tốc góc tới lực đẩy chân vịt. Ảnh hƣởng của vận tốc góc tới momen chân vịt. Lực đẩy và công suất chân vịt tại vận tốc góc 2300 vòng/phút .62 x DANH MỤC BẢNG Bảng 3.1 Thông số hình học chân vịt.2 Các chỉ số của lƣới chất lỏng* .3 Thang tiêu chuẩn Orthogonal quality .4 Thang tiêu chuẩn skewness .5 Điện kiện biên cho các mặt tƣơng ứng* .42 xi CHƢƠNG 1 TỔNG QUAN VỀ THIẾT BỊ ĐẨY TÀU 1. Khái niệm chung về thiết bị đẩy tàu Để tàu thủy có thể chuyển động đƣợc với một vận tốc nào đó thì cần phải đặt và nó một lực có hƣớng trùng với hƣớng chuyển động.

Lực này đƣợc gọi là lực đẩy. Lực đẩy cân bằng với lực cản do nƣớc và môi trƣờng tác dụng lên thân tàu khi tàu chuyển động. Năng lƣợng biến đổi từ động cơ chính của tàu thành lực đẩy tàu phải thông qua một thiết bị, đó là thiết bị đẩy tàu. Thiết bị đẩy tàu là một loại thiết bị không thể thiếu đƣợc đối với tàu tự hành.

Sự mất mát trong quá trình biến đổi năng lƣợng từ động cơ chính của tàu thành lực đẩy đƣợc đo bằng hiệu suất đẩy D. Hiệu suất đẩy D là tỷ lệ giữa công suất kéo (EPS) và công suất trên trục thiết vị đẩu tàu Nd.       Công suất kéo EPS là công của lực cản R do nƣớc và không khí gây nên lúc tàu chuyển động với tốc độ v trong đơn vị thời gian EPS = R.2) Nguồn năng lƣợng để đẩy các tàu hiện đại là động cơ piston hơi nƣớc, động cơ đốt trong, tua bin hơi nƣớc, tua bin khí. Các động cơ này truyền năng lƣợng đến chân vịt một cách trực tiếp hoặc thông qua các bộ truyền động bằng điện, cơ khí hoặc thủy lực.

Vì những mất mát do truyền động nên công suất của động cơ bao giờ cũng lớn hơn công suất truyền động của thiết bị đẩy tàu. Nếu Ne là công suất truyền động trên mặt bích động cơ, A là hiệu suất đƣờng trục,B là hiệu suất truyền động ta có thể viết.3) Do đó công suất trên mặt bích của trục động cơ: EPS Ne   A.4) Nhƣ vây, từ nguồn năng lƣợng tới bộ phân tiêu thụ năng lƣợng, để sản sinh ra lực đẩy tàu, năng lƣợng bị mất mát một cách đáng kể. Sự mất mát này chiếm 1 khoảng 30% đối với tàu biển và khoảng 75% hoặc hơn đối với tàu sông và tàu nội địa. Phân loại thiết bị đẩy tàu Nguyên tắc làm việc của tất cả các loại thiết bị đẩy tàu là lợi dụng phản lực của lƣợng vật chất trong môi trƣờng (nƣớc hoặc không khí) bị đẩy về hƣớng ngƣợc lại với hƣớng chuyển động dƣới tác dụng của thiết bị đẩy tàu, để đẩy tàu đi.

Trên tàu không có động lực cơ khí, các thiết bị đẩy tàu là buồn hay mái chèo. Trên tàu có động lực cơ khí thì thiết bị đẩy tàu gồm: - Chân vịt - Guồng quay - Thiết bị đẩy Voith –Schneider - Ống phụt phản lực Ngoài chân vịt là loại thông dụng nhất, còn có các loại thiết bị đẩu đặc biệt sau: Chân vịt có bước điều chỉnh được (chân vịt biến bước) dùng khi yêu cầu về tính quay trở, tính cơ động lớn, hoặc chân vịt phải chịu tác dụng của các tải trọng khác nhau. Loại này đực dùng rộng rãi cho tàu đẩy, tàu kéo, tàu đánh cá, tàu ven biển, tàu ngầm và có triển vọng phát triển lớn trong xu hƣớng tự động hóa của tàu thủy. Hệ hai chân vịt bố trí đặc biệt: chân vịt sau có một phần cánh nằm trong vùng ảnh hƣởng của chân vịt trƣớc, đƣợc dùng cho tàu chở hàng có công suất lớn.

Với sự bố trí nhƣ vậy, công suất của tàu sẽ giảm từ 5  8% so với trƣờng hợp dùng hai chân vịt bố trí song song mà chân vịt này không nằm trong vùng ảnh hƣởng của chân vịt kia. Hệ chân vịt quay ngược chiều nhau: gồm một chân vịt bốn cánh ở phía trƣớc và một chân vịt năm cánh gắn ở phía sau, bố trí trên cùng một đƣờng trục, quay ngƣợc chiều nhau. Hệ chân vịt này đƣợc dùng cho các tàu container cỡ lớn, có công suất và tốc độ cao. Và không thể dùng một chân vịt đƣợc.
