Tổng quan nghiên cứu

Trong bối cảnh thế giới đang đối mặt với các thách thức nghiêm trọng như cạn kiệt năng lượng hóa thạch, biến đổi khí hậu và ô nhiễm môi trường, ngành công nghiệp điện lạnh truyền thống với công nghệ nén-giãn khí tiêu thụ năng lượng lớn và phát thải khí nhà kính đóng góp đáng kể vào các vấn đề này. Do đó, nghiên cứu và phát triển công nghệ làm lạnh mới, tiết kiệm năng lượng và thân thiện môi trường trở thành ưu tiên hàng đầu. Công nghệ làm lạnh bằng từ trường dựa trên hiệu ứng từ nhiệt (Magneto Caloric Effect - MCE) đã nổi lên như một giải pháp tiềm năng với hiệu suất có thể đạt tới 60%, kích thước nhỏ gọn, độ bền cơ học cao và không gây ô nhiễm môi trường.

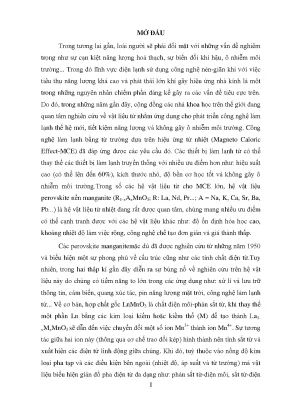

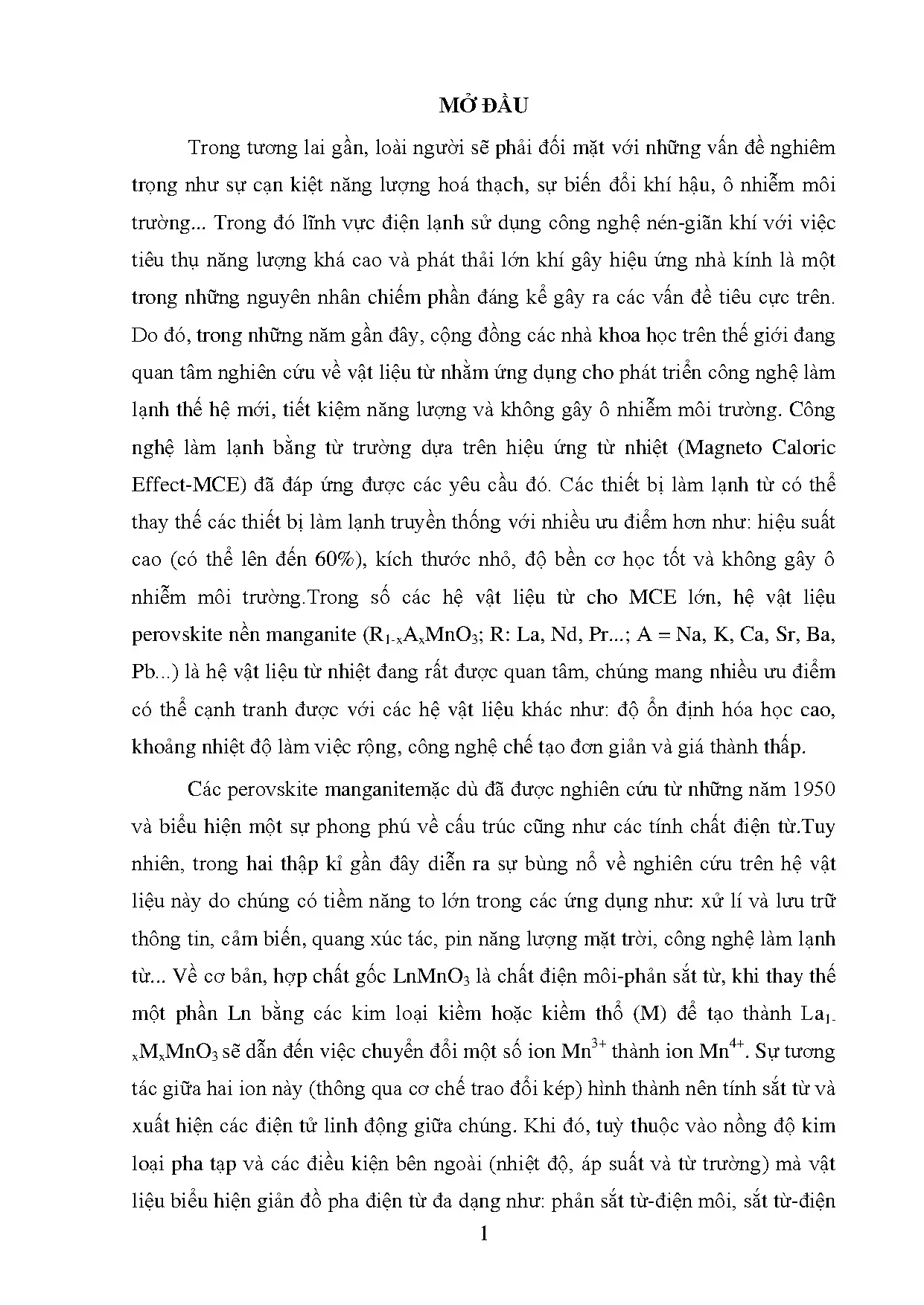

Trong số các vật liệu từ nhiệt cho MCE, hệ vật liệu perovskite nền manganite (R1-xAxMnO3; R: La, Nd, Pr; A: Na, K, Ca, Sr, Ba, Pb) được quan tâm đặc biệt nhờ độ ổn định hóa học cao, khoảng nhiệt độ làm việc rộng, công nghệ chế tạo đơn giản và chi phí thấp. Mặc dù manganite đã được nghiên cứu từ những năm 1950, sự bùng nổ nghiên cứu trong hai thập kỷ gần đây tập trung vào tiềm năng ứng dụng trong xử lý thông tin, cảm biến, quang xúc tác, pin năng lượng mặt trời và công nghệ làm lạnh từ.

Luận văn tập trung nghiên cứu hệ vật liệu La1-xKxMnO3 nhằm đánh giá ảnh hưởng của sự thay thế K+ cho La3+ lên cấu trúc tinh thể, tính chất quang, tính chất từ và hiệu ứng từ nhiệt của vật liệu. Mục tiêu cụ thể là chế tạo các mẫu khối chất lượng cao, thực hiện các phép đo quang phổ hấp thụ UV-VIS, từ độ phụ thuộc nhiệt độ và từ trường, đồng thời phân tích và giải thích các kết quả thu được. Phạm vi nghiên cứu tập trung vào các mẫu với nồng độ K từ 0,05 đến 0,2, trong điều kiện nhiệt độ phòng và biến thiên từ trường đến 10 kOe.

Nghiên cứu này có ý nghĩa quan trọng trong việc phát triển vật liệu làm lạnh từ thế hệ mới, góp phần giảm tiêu thụ năng lượng và hạn chế phát thải khí nhà kính, đồng thời mở rộng hiểu biết về cơ chế vật lý của hệ perovskite manganite.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

  • Cấu trúc perovskite ABO3: Vật liệu perovskite có cấu trúc tinh thể dạng lập phương hoặc biến dạng, với cation A ở các đỉnh ô mạng, cation B ở tâm ô mạng và anion O2- ở trung tâm các mặt. Thừa số dung hạn Goldschmidt (t) được sử dụng để đánh giá độ ổn định cấu trúc, với t trong khoảng 0,89-1,02 biểu thị cấu trúc ổn định.

  • Hiệu ứng Jahn-Teller (JT): Giải thích sự biến dạng cấu trúc do sự suy biến quỹ đạo điện tử của ion Mn3+ trong trường tinh thể át diện, dẫn đến méo mạng JT kiểu I hoặc II, ảnh hưởng đến tính chất điện-từ của vật liệu.

  • Tương tác trao đổi kép (Double Exchange - DE) và siêu trao đổi (Super Exchange - SE): Mô hình DE của Zener giải thích tính sắt từ và tính dẫn điện trong manganite thông qua sự trao đổi điện tử giữa Mn3+ và Mn4+ qua ion oxy. Tương tác SE có thể là phản sắt từ hoặc sắt từ, ảnh hưởng đến cấu trúc và tính chất từ.

  • Hiệu ứng từ nhiệt (MCE): Sự thay đổi entropy từ và nhiệt độ của vật liệu khi đặt trong từ trường ngoài. Các đại lượng quan trọng gồm độ biến thiên entropy từ ΔSm và độ biến thiên nhiệt độ đoạn nhiệt ΔTad, được xác định qua hệ thức Maxwell và mô hình hiện tượng luận.

  • Phổ hấp thụ UV-VIS: Phân tích phổ hấp thụ để xác định độ rộng vùng cấm năng lượng Eg, ảnh hưởng bởi sự pha tạp ion K+ và sự chuyển đổi Mn3+ thành Mn4+.

Phương pháp nghiên cứu

  • Chế tạo mẫu: Hệ vật liệu La1-xKxMnO3 (x = 0,05; 0,1; 0,15; 0,2) được chế tạo bằng phương pháp phản ứng pha rắn sử dụng hóa chất La2O3, KMnO4 và MnO với độ tinh khiết trên 99%. Quy trình gồm nghiền trộn, nung sơ bộ, ép viên và nung thiêu kết ở các nhiệt độ 700°C, 1100°C và 1200°C trong không khí.

  • Chế tạo mẫu tổ hợp: Các mẫu tổ hợp C1, C2, C3, C4 được phối trộn từ các mẫu đơn pha với tỷ lệ khối lượng xác định, ép viên và ủ nhiệt ở 700°C trong 5 giờ.

  • Phân tích cấu trúc tinh thể: Sử dụng phương pháp nhiễu xạ tia X (XRD) với nguồn Cu-Kα trên thiết bị D8-Bruker AXS để xác định pha tinh thể, nhóm đối xứng và các thông số mạng.

  • Đo tính chất từ: Sử dụng từ kế mẫu rung (VSM) với độ nhạy 10^-3 - 10^-4 emu, đo từ độ phụ thuộc nhiệt độ M(T) trong khoảng 77-1000 K và từ độ phụ thuộc từ trường M(H) trong khoảng 0-12 kOe.

  • Phổ hấp thụ UV-VIS: Đo phổ hấp thụ trong vùng bước sóng 200-1200 nm trên hệ JACO V-670 để xác định vùng cấm năng lượng Eg.

  • Phân tích dữ liệu: Tính toán độ biến thiên entropy từ ΔSm và khả năng làm lạnh RCP dựa trên số liệu M(T) và M(H) theo hệ thức Maxwell và mô hình hiện tượng luận của Hamad. Sử dụng phần mềm MDI Jade 5 để phân tích XRD.

  • Timeline nghiên cứu: Quá trình chế tạo và đo đạc mẫu diễn ra trong khoảng thời gian phù hợp với các bước nung, nghiền, đo phổ và từ tính, đảm bảo tính đồng nhất và độ tin cậy của số liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Cấu trúc tinh thể và pha vật liệu: Các mẫu La1-xKxMnO3 (x = 0,05-0,2) đều có cấu trúc tinh thể hexagonal, nhóm đối xứng không gian R-3c, đơn pha tinh thể với độ kết tinh cao. Tham số mạng a, b gần như không đổi, trong khi tham số c và tỷ số c/a tăng nhanh khi x tăng từ 0,05 đến 0,15 rồi ổn định. Điều này liên quan đến sự gia tăng bán kính ion trung bình tại vị trí La/K và sự chuyển đổi Mn3+ thành Mn4+.

  2. Tính chất quang học: Phổ hấp thụ UV-VIS cho thấy bờ hấp thụ dịch chuyển từ khoảng 240 nm đến 280 nm khi nồng độ K tăng. Độ rộng vùng cấm năng lượng Eg giảm từ 5,07 eV (x=0) xuống 4,41 eV (x=0,2), chứng tỏ sự thu hẹp vùng cấm do sự xuất hiện ion Mn4+ tạo các mức năng lượng thấp hơn ở đáy vùng dẫn.

  3. Tính chất từ và chuyển pha từ: Đường cong từ nhiệt M(T) cho thấy chuyển pha sắt từ-thuận từ với nhiệt độ Curie TC tăng từ 213 K (x=0,05) lên 306 K (x=0,2). Phân tích nghịch đảo độ cảm từ xoay chiều χ^-1(T) theo hàm Curie-Weiss xác định nhiệt độ Curie-Weiss θ cao hơn TC, cho thấy sự tồn tại đám sắt từ trong vùng thuận từ. Đường cong từ hóa M(H) và họ đường Arrott cho thấy chuyển pha từ loại hai, phù hợp với hiệu ứng từ nhiệt vùng nhiệt độ phòng.

  4. Hiệu ứng từ nhiệt (MCE): Độ biến thiên entropy từ cực đại |ΔSM| đạt 1,70-1,85 J/kgK và khả năng làm lạnh RCP khoảng 50-60 J/kg trong biến thiên từ trường 10 kOe, tương đương khoảng 80% giá trị RCP của kim loại Gd. Các mẫu tổ hợp từ hai hoặc ba mẫu đơn pha mở rộng vùng chuyển pha, tăng RCP lên 54,1-60,2 J/kg, cao hơn 10-26% so với mẫu đơn pha và gần bằng RCP của Gd (63,4 J/kg).

Thảo luận kết quả

Sự thay thế ion K+ cho La3+ làm tăng bán kính ion trung bình tại vị trí A, gây biến dạng cấu trúc tinh thể và ảnh hưởng đến các liên kết Mn-O-Mn, từ đó tăng cường tương tác trao đổi kép DE giữa Mn3+ và Mn4+, làm tăng nhiệt độ Curie TC. Việc chuyển đổi một phần Mn3+ thành Mn4+ cũng tạo ra các mức năng lượng thấp hơn trong vùng dẫn, thu hẹp vùng cấm Eg và dịch chuyển bờ hấp thụ về phía sóng dài, phù hợp với các nghiên cứu trước đây về ảnh hưởng của ion tạp trên cấu trúc điện tử.

Chuyển pha từ loại hai được xác nhận qua phân tích họ đường Arrott và độ dốc dương của H/M theo M^2, cho thấy vật liệu phù hợp cho ứng dụng làm lạnh từ vùng nhiệt độ phòng do không có hiện tượng trễ từ và trễ nhiệt như các hợp kim chuyển pha loại một.

Giá trị |ΔSM| và RCP của hệ La1-xKxMnO3 tuy thấp hơn so với kim loại Gd nhưng vẫn đạt hiệu suất cao với ưu điểm chi phí thấp, công nghệ chế tạo đơn giản và khả năng điều chỉnh nhiệt độ chuyển pha linh hoạt. Việc tổ hợp các mẫu đơn pha mở rộng vùng nhiệt độ hoạt động, tăng khả năng làm lạnh RCP, là hướng đi hiệu quả để nâng cao hiệu suất làm lạnh từ.

Dữ liệu có thể được trình bày qua biểu đồ XRD minh họa pha tinh thể, đồ thị phổ hấp thụ UV-VIS thể hiện sự dịch chuyển bờ hấp thụ, đồ thị M(T) và M(H) thể hiện chuyển pha từ, cùng biểu đồ ΔSm(T) và RCP so sánh giữa các mẫu đơn pha và tổ hợp.

Đề xuất và khuyến nghị

  1. Tối ưu hóa nồng độ K trong La1-xKxMnO3: Khuyến nghị nghiên cứu sâu hơn các nồng độ K trong khoảng 0,1-0,2 để tối ưu hóa nhiệt độ Curie và hiệu ứng từ nhiệt, nhằm đạt hiệu suất làm lạnh cao nhất trong vùng nhiệt độ phòng. Thời gian thực hiện: 6-12 tháng; chủ thể: nhóm nghiên cứu vật liệu từ nhiệt.

  2. Phát triển vật liệu tổ hợp đa pha: Khuyến khích mở rộng nghiên cứu phối trộn các mẫu đơn pha với tỷ lệ khác nhau để mở rộng vùng nhiệt độ hoạt động và tăng RCP, phục vụ ứng dụng làm lạnh từ dân dụng. Thời gian: 12 tháng; chủ thể: viện nghiên cứu và doanh nghiệp công nghệ lạnh.

  3. Nâng cao công nghệ chế tạo: Đề xuất cải tiến quy trình phản ứng pha rắn và thiêu kết nhằm tăng độ kết tinh, đồng nhất và giảm tạp chất, từ đó nâng cao tính chất từ và quang học của vật liệu. Thời gian: 6 tháng; chủ thể: phòng thí nghiệm vật liệu.

  4. Ứng dụng trong thiết bị làm lạnh từ: Khuyến nghị phối hợp với các đơn vị sản xuất thiết bị để thử nghiệm vật liệu La1-xKxMnO3 trong các mô hình làm lạnh từ quy mô nhỏ, đánh giá hiệu suất thực tế và độ bền vật liệu. Thời gian: 12-18 tháng; chủ thể: doanh nghiệp công nghệ lạnh và viện nghiên cứu.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu từ nhiệt: Luận văn cung cấp dữ liệu thực nghiệm chi tiết về cấu trúc, tính chất quang và từ của hệ perovskite manganite La1-xKxMnO3, hỗ trợ phát triển vật liệu làm lạnh từ hiệu quả.

  2. Kỹ sư công nghệ lạnh: Thông tin về hiệu ứng từ nhiệt và khả năng làm lạnh RCP giúp thiết kế và tối ưu hóa các thiết bị làm lạnh từ thân thiện môi trường.

  3. Doanh nghiệp sản xuất vật liệu và thiết bị lạnh: Cơ sở khoa học và công nghệ chế tạo mẫu, cùng các kết quả thực nghiệm, hỗ trợ phát triển sản phẩm mới với chi phí thấp và hiệu suất cao.

  4. Sinh viên và học giả ngành vật lý chất rắn, vật liệu: Tài liệu tham khảo phong phú về lý thuyết cấu trúc perovskite, hiệu ứng Jahn-Teller, tương tác trao đổi kép, và phương pháp đo đạc tính chất từ, quang học.

Câu hỏi thường gặp

  1. Hiệu ứng từ nhiệt (MCE) là gì và tại sao quan trọng?
    MCE là sự thay đổi nhiệt độ của vật liệu khi đặt trong từ trường ngoài, do sự thay đổi entropy từ. Nó quan trọng vì ứng dụng trong công nghệ làm lạnh từ, giúp giảm tiêu thụ năng lượng và ô nhiễm so với làm lạnh truyền thống.

  2. Tại sao chọn hệ La1-xKxMnO3 để nghiên cứu?
    Hệ này có cấu trúc perovskite ổn định, khả năng điều chỉnh nhiệt độ chuyển pha bằng cách thay thế K+ cho La3+, chi phí thấp và công nghệ chế tạo đơn giản, phù hợp cho làm lạnh từ vùng nhiệt độ phòng.

  3. Phương pháp xác định độ biến thiên entropy từ ΔSm như thế nào?
    ΔSm được xác định gián tiếp qua phép đo từ độ phụ thuộc từ trường M(H) tại các nhiệt độ khác nhau, sử dụng hệ thức Maxwell để tính tích phân diện tích dưới đường cong M(H).

  4. Ưu điểm của vật liệu tổ hợp so với mẫu đơn pha?
    Vật liệu tổ hợp mở rộng vùng nhiệt độ chuyển pha, tăng khả năng làm lạnh RCP, giúp thiết bị làm lạnh hoạt động hiệu quả trong phạm vi nhiệt độ rộng hơn.

  5. Liệu vật liệu La1-xKxMnO3 có thể thay thế Gd trong làm lạnh từ?
    Mặc dù |ΔSM| của La1-xKxMnO3 thấp hơn Gd, nhưng RCP đạt khoảng 80% giá trị Gd với chi phí thấp và công nghệ chế tạo đơn giản, do đó có tiềm năng ứng dụng thực tế trong tương lai.

Kết luận

  • Đã chế tạo thành công hệ vật liệu perovskite La1-xKxMnO3 (x = 0,05-0,2) với cấu trúc tinh thể hexagonal đơn pha, độ kết tinh cao.
  • Sự thay thế K+ cho La3+ làm giảm độ rộng vùng cấm năng lượng Eg từ 5,07 eV xuống 4,41 eV, dịch chuyển bờ hấp thụ về phía sóng dài.
  • Vật liệu thuộc chuyển pha từ loại hai với nhiệt độ Curie TC tăng từ 213 K đến 306 K khi x tăng, phù hợp làm lạnh từ vùng nhiệt độ phòng.
  • Hiệu ứng từ nhiệt đạt |ΔSM| = 1,70-1,85 J/kgK và RCP khoảng 50-60 J/kg, tương đương 80% giá trị của kim loại Gd.
  • Vật liệu tổ hợp mở rộng vùng nhiệt độ hoạt động và tăng RCP lên 54,1-60,2 J/kg, là ứng cử viên tiềm năng cho công nghệ làm lạnh từ thân thiện môi trường.

Next steps: Tối ưu hóa thành phần vật liệu, phát triển công nghệ chế tạo và thử nghiệm ứng dụng trong thiết bị làm lạnh từ thực tế.

Call-to-action: Các nhà nghiên cứu và doanh nghiệp trong lĩnh vực vật liệu từ nhiệt và công nghệ lạnh được khuyến khích hợp tác để phát triển và ứng dụng vật liệu La1-xKxMnO3 trong các giải pháp làm lạnh bền vững.
