Tổng quan về luận án

Nhu cầu khai thác và chuyển hóa năng lượng hiệu quả đang là thách thức mang tính chiến lược toàn cầu trước sức ép kép từ cuộc khủng hoảng năng lượng hóa thạch và biến đổi khí hậu. Theo thống kê nhiệt động lực học, hơn 2/3 tổng sản lượng năng lượng sơ cấp trên thế giới bị thất thoát dưới dạng nhiệt thải công nghiệp và giao thông. Tại Việt Nam, Nghị quyết số 55-NQ/TW ngày 11/02/2020 của Bộ Chính trị về Chiến lược phát triển năng lượng quốc gia đến năm 2030, tầm nhìn đến năm 2045, đã xác định rõ nhiệm vụ đột phá trong việc phát triển các nguồn năng lượng tái tạo, nâng cao hiệu suất sử dụng năng lượng gắn liền với bảo vệ môi trường sinh thái. Trong bối cảnh đó, công nghệ nhiệt điện (Thermoelectrics - TE) nổi lên như một giải pháp trực tiếp chuyển hóa năng lượng nhiệt thất thoát thành điện năng thông qua các hiệu ứng Seebeck, Peltier và Thomson mà không cần bộ phận chuyển động cơ học, đảm bảo độ tin cậy vượt trội và tuổi thọ vận hành bền bỉ.

Vật liệu bán dẫn kẽm oxit (ZnO) cấu trúc wurtzite lục giác ($a \sim 0.325\text{ nm}, c \sim 0.521\text{ nm}$) sở hữu vùng cấm rộng ($E_g \sim 3.37\text{ eV}$), nhiệt độ nóng chảy cao ($1975^\circ\text{C}$), trữ lượng dồi dào, thân thiện với môi trường và an toàn sinh học hơn hẳn các hệ hợp kim truyền thống chứa độc tính cao như $\text{Bi}_2\text{Te}3$, $\text{PbTe}$, hay $\text{SiGe}$. Tuy nhiên, rào cản nội tại lớn nhất khiến ZnO đơn pha chưa thể thương mại hóa hiệu quả nằm ở độ dẫn nhiệt mạng tinh thể quá lớn ($\kappa{tot} \sim 50\text{ W/mK}$ ở vật liệu khối) do liên kết ion mạnh và dao động điều hòa phonon mạnh, cùng nồng độ hạt tải nội tại thấp dẫn đến độ dẫn điện kém.

Khoảng trống nghiên cứu (Research Gap) cốt lõi được xác định là: Sự phụ thuộc ràng buộc mật thiết (trade-off) giữa hệ số Seebeck ($S$), độ dẫn điện ($\sigma$), và độ dẫn nhiệt điện tử ($\kappa_{car}$) thông qua nồng độ hạt tải ($n_e$), khiến việc tối ưu hóa đồng thời hệ số công suất ($PF = S^2\sigma$) và hệ số phẩm chất không thứ nguyên ($ZT = S^2\sigma T / \kappa_{tot}$) bằng phương pháp đơn pha tạp truyền thống rơi vào giới hạn bão hòa.

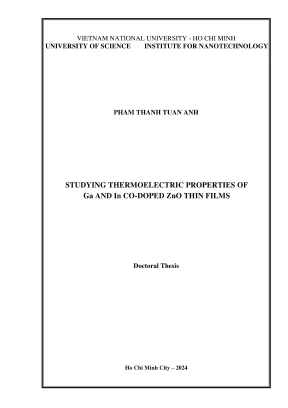

Luận án tiến sĩ chuyên ngành Khoa học Vật liệu (Mã số: 62440122) của nghiên cứu sinh Phạm Thanh Tuấn Anh, dưới sự hướng dẫn khoa học của PGS. TS. Trần Cao Vĩnh và GS. TS. Phan Bách Thắng tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia TP. Hồ Chí Minh, mang tiêu đề: "Studying thermoelectric properties of Ga and In co-doped ZnO thin films" (Nghiên cứu tính chất nhiệt điện của màng mỏng ZnO đồng pha tạp Ga và In). Công trình đặt ra hệ thống câu hỏi nghiên cứu ($RQ$) và giả thuyết khoa học ($H$) chặt chẽ:

  • $RQ_1$: Cơ chế nào chi phối sự phân tách pha phụ spinel và bù trừ mạng khi thay thế ion $\text{Zn}^{2+}$ bằng cặp nguyên tố đồng pha tạp nhóm IIIA ($\text{Ga}^{3+}$ và $\text{In}^{3+}$) trong vật liệu khối và màng mỏng?
  • $RQ_2$: Làm thế nào để điều khiển đồng thời vị trí mức Fermi ($E_F$) và độ cong vùng dẫn (band flattening) nhằm tăng khối lượng hiệu dụng trạng thái ($m_d^*$) mà không làm suy giảm nghiêm trọng độ linh động hạt tải ($\mu$)?
  • $RQ_3$: Quy trình công nghệ nào cho phép giảm thiểu độ dẫn nhiệt mạng ($\kappa_{lat}$) xuống dưới $1.0\text{ W/mK}$ trong màng mỏng oxit trong suốt?
  • $H_1$: Việc đồng pha tạp $\text{Ga}^{3+}$ (bán kính ion $0.062\text{ nm}$, nhỏ hơn $\text{Zn}^{2+}$ $0.074\text{ nm}$) và $\text{In}^{3+}$ (bán kính ion $0.081\text{ nm}$, lớn hơn $\text{Zn}^{2+}$) sẽ tạo ra sự cân bằng ứng suất mạng tinh thể, mở rộng độ hòa tan pha rắn và kiểm soát hiệu quả nồng độ hạt tải $n_e$.
  • $H_2$: Kỹ thuật biến tính cấu trúc vùng năng lượng (band structure modification) kết hợp xử lý nhiệt sau lắng đọng sẽ bẻ phẳng đáy vùng dẫn, nâng cao hệ số Seebeck và giảm mạnh độ dẫn nhiệt phonon do tán xạ đa thang điểm khuyết tật.

Khung lý thuyết của luận án được xây dựng dựa trên mô hình vùng parabolic đơn (Single Parabolic Band - SPB), quan hệ Pisarenko, định luật Wiedemann-Franz và mô hình tán xạ phonon âm học của Goldsmid - Snyder. Về mặt tác động định lượng, nghiên cứu đã đạt bước đột phá: giảm độ dẫn nhiệt toàn phần của màng mỏng IGZO xuống $0.95\text{ W/mK}$, nâng cao hệ số công suất đạt đỉnh $745.2\ \mu\text{W/mK}^2$ tại $573\text{ K}$, và thiết lập kỷ lục hệ số phẩm chất $ZT = 0.2$ tại $573\text{ K}$ – tiệm cận vùng $ZT$ cao của các vật liệu ZnO khối cấu trúc nano tiên tiến trên thế giới. Phạm vi nghiên cứu bao gồm thiết kế, chế tạo bia gốm 3 inch ($m_{tot} = 140\text{ g}$), tổng hợp màng mỏng qua phún xạ cathode magnetron DC (Leybold Univex-450) và khảo sát đặc tính nhiệt điện từ nhiệt độ phòng đến $573\text{ K} - 700\text{ K}$.

Literature Review và Positioning

Tổng quan y văn quốc tế cho thấy các hướng tiếp cận nâng cao hiệu suất nhiệt điện của ZnO chủ yếu tập trung vào 3 dòng nghiên cứu chính:

  1. Kỹ thuật khuyết tật điểm thông qua đơn pha tạp: Zhu et al. (2017) đã pha tạp S vào ZnO khối, giảm $\kappa_{tot}$ xuống $\sim 4\text{ W/mK}$ ở $373\text{ K}$ nhưng độ dẫn điện chưa đạt mức tối ưu. Jood et al. (2011) pha tạp $0.25\text{ at}%\text{ In}$ vào ZnO giúp tăng độ dẫn điện gấp $1000$ lần, đạt $PF \sim 90\ \mu\text{W/mK}^2$ ở nhiệt độ phòng. Tuy nhiên, việc tăng nồng độ pha tạp vượt giới hạn hòa tan luôn dẫn đến hiện tượng kết tụ pha thứ cấp không kiểm soát, làm suy thoái tính chất truyền dẫn điện tử.
  2. Kỹ thuật cấu trúc nano và giảm chiều không gian: Han et al. (2012) chứng minh cấu trúc hạt nano $\text{Zn}{0.98}\text{Al}{0.02}\text{O}$ giảm $\kappa_{tot}$ xuống $3.21\text{ W/mK}$ ở $1223\text{ K}$. Zhang et al. (2014) chế tạo cấu trúc lai micro/nano $\text{Zn}{0.98}\text{Al}{0.02}\text{O}$ đạt $\kappa = 2.1\text{ W/mK}$ tại $1073\text{ K}$ với độ linh động hạt tải $50.7\text{ cm}^2/\text{Vs}$.
  3. Biến tính cấu trúc dải năng lượng và tăng khối lượng hiệu dụng: Jung et al. (2015) báo cáo việc tăng độ hòa tan của Ga trong ZnO làm tăng $m_d^*$, đưa $PF$ lên $1250\ \mu\text{W/mK}^2$ ở $1273\text{ K}$. Tuy nhiên, ở dạng màng mỏng, các nghiên cứu Ga-doped ZnO (GZO) của các nhóm nghiên cứu quốc tế thường bị giới hạn $PF \sim 200 - 450\ \mu\text{W/mK}^2$ do nồng độ điện tử tự do quá cao làm triệt tiêu hệ số Seebeck và gia tăng thành phần $\kappa_{car}$.

Trong y văn về màng mỏng đồng pha tạp, tồn tại các mâu thuẫn học thuật lớn giữa hai trường phái: một trường phái cho rằng cần triệt tiêu hoàn toàn pha thứ cấp để duy trì độ linh động hạt tải cao nhất; trường phái đối lập khẳng định sự phân tách pha nano thứ cấp là điều kiện tiên quyết để triệt tiêu độ dẫn nhiệt mạng phonon.

So sánh vị thế học thuật của luận án với các nghiên cứu quốc tế tiêu biểu:

  • Teehan et al.: Khảo sát màng mỏng $(\text{ZnO})\text{Al}{0.02}$ đạt $PF = 2210\ \mu\text{W/mK}^2$ ở nhiệt độ rất cao ($975\text{ K}$), nhưng nhóm tác giả không công bố dữ liệu về $\kappa{tot}$ và $ZT$, để lại khoảng trống về đánh giá hiệu suất nhiệt điện thực tế.
  • Seo et al.: Chế tạo siêu mạng $\text{InGaO}_3(\text{ZnO})_m$ trên đế sapphire, ghi nhận $\kappa \sim 7.00\text{ W/mK}$ và $PF$ chỉ đạt $80\ \mu\text{W/mK}^2$ tại $375\text{ K}$ sau xử lý plasma, dẫn đến giá trị $ZT$ rất thấp do bất tương hợp mạng với đế sapphire.
  • Zheng et al.: Pha tạp In vào màng AZO đạt cực đại $PF = 222\ \mu\text{W/mK}^2$ tại $300\text{ K}$, nhưng thiếu hoàn toàn các phép đo thực nghiệm về độ dẫn nhiệt màng mỏng và giá trị $ZT$.

Luận án của Phạm Thanh Tuấn Anh đã định vị chính xác khoảng trống y văn này: giải quyết bài toán đồng pha tạp cân bằng kích thước ion ($\text{Ga}^{3+} / \text{In}^{3+}$) kết hợp biến tính cấu trúc dải năng lượng và đo đạc trực tiếp $\kappa_{tot}$ màng mỏng bằng kỹ thuật phản xạ nhiệt miền thời gian (TDTR), xác lập bức tranh hoàn chỉnh và định lượng về cơ chế nâng cao $ZT$ trong màng mỏng ZnO.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đã mở rộng và kiểm chứng các lý thuyết nền tảng trong vật lý chất rắn và truyền dẫn nhiệt điện:

  1. Mở rộng mô hình vùng Parabolic đơn (Single Parabolic Band - SPB) và Quan hệ Pisarenko: Theo mô hình SPB với giả định cơ chế tán xạ phonon âm học chi phối, hệ số Seebeck được mô tả bởi phương trình Pisarenko: $$S = \frac{8\pi^2 k_B^2}{3 e h^2} m_d^* T \left(\frac{\pi}{3 n_e}\right)^{2/3}$$ Luận án đã chứng minh trên thực nghiệm rằng việc đồng pha tạp In và Ga tạo ra hiện tượng biến dạng dải năng lượng (conduction band flattening), trực tiếp làm tăng khối lượng hiệu dụng trạng thái $m_d^*/m_0$. Khám phá này bẻ gãy xu hướng suy giảm tuyến tính thông thường của $S$ khi $n_e$ tăng trong dải $10^{19} - 10^{20}\text{ cm}^{-3}$.

  2. Kiểm chứng Định luật Wiedemann-Franz và Phân tách thành phần truyền nhiệt: Độ dẫn nhiệt toàn phần $\kappa_{tot} = \kappa_{car} + \kappa_{lat}$ với thành phần điện tử tuân theo $\kappa_{car} = L\sigma T$, trong đó số Lorentz $L = 2.45 \times 10^{-8}\text{ W}\Omega\text{K}^{-2}$. Luận án chứng minh rằng việc kiểm soát pha phụ spinel $\text{Ga}2\text{ZnO}4$ và sai hỏng mạng điểm $(\text{In}{\text{Zn}}^\bullet, \text{Ga}{\text{Zn}}^\bullet, V_{\text{Zn}}'', V_{\text{O}}^{\bullet\bullet})$ đã triệt tiêu $\kappa_{lat}$ (chiếm $>90%$ trong $\kappa_{tot}$ của ZnO thuần) xuống mức cực tiểu tiếp cận giới hạn thủy tinh vô định hình.

  3. Chuyển dịch Paradigm (Paradigm Shift): Nghiên cứu chuyển dịch quan điểm từ "tối đa hóa nồng độ pha tạp để tăng $\sigma$" sang "kỹ thuật điều khiển cân bằng khuyết tật mạng và làm phẳng đáy vùng dẫn", cho phép nâng cao hệ số phẩm chất nhiệt điện $B$ (Quality Factor) được định nghĩa bởi Snyder: $$B = \gamma \frac{\mu_w}{\kappa_{lat}} T^{5/2}$$ trong đó $\mu_w$ là độ linh động trọng số (weighted mobility), phản ánh năng lực truyền dẫn điện tử độc lập với nồng độ hạt tải.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên hoàn 3 trụ cột lý thuyết:

  • Lý thuyết truyền dẫn điện tử vùng dẫn rộng (Broad Conduction Band Transport): Khảo sát mối tương quan giữa độ cong đáy vùng dẫn $E(k)$, ten-xơ khối lượng hiệu dụng $m_b^* = \hbar^2 (\partial^2 E / \partial k^2)^{-1}$ và sự dịch chuyển mức Fermi $E_F$.
  • Lý thuyết tán xạ Phonon Callaway-Klemens: Phân tích tán xạ phonon đa bậc tại khuyết tật khối lượng (mass-fluctuation scattering), khuyết tật biến dạng mạng (strain-field scattering), và tán xạ biên pha nano.
  • Lý thuyết cân bằng pha nhiệt động học màng mỏng: Điều khiển động học hình thành pha thứ cấp và khử khuyết tật donor sâu thông qua xử lý nhiệt ủ sau lắng đọng.

Điều kiện biên lý thuyết (Boundary Conditions) được xác định rõ: áp dụng cho hệ oxit bán dẫn suy biến loại n, cấu trúc wurtzite lục giác, tổng nồng độ pha tạp tối ưu $\le 5\text{ at}%$, vùng nhiệt độ khảo sát từ $300\text{ K}$ đến $700\text{ K}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ thế giới quan thực chứng (Positivism) với thiết kế thực nghiệm đa tầng (Multi-level Experimental Design), kết hợp phương pháp luận tiếp cận từ trên xuống (top-down approach): tối ưu hóa vật liệu khối làm tiền đề chế tạo bia phún xạ, từ đó phát triển màng mỏng chất lượng cao với các thông số truyền dẫn được kiểm soát chính xác.

Mẫu vật liệu khối được tính toán chính xác theo công thức tỷ lệ nguyên tử $\text{In}x\text{Ga}{0.05-x}\text{Zn}{0.95}\text{O}$ với tổng khối lượng bột $m{tot} = 25\text{ g}$ cho khảo sát cơ bản (Chương 3) và $m_{tot} = 140\text{ g}$ cho chế tạo bia phún xạ 3 inch đường kính $75\text{ mm}$, độ dày $\sim 5\text{ mm}$ (Chương 4 và 5).

Quy trình nghiên cứu rigorous

Quy trình tổng hợp và chế tạo thực nghiệm bao gồm:

  • Tổng hợp pha rắn (Solid-State Reaction - SSR): Bột oxit độ sạch cao $\text{ZnO}$ ($99.9%$, Merck), $\text{Ga}_2\text{O}_3$ ($99.99%$, Sigma-Aldrich), và $\text{In}_2\text{O}_3$ ($99.99%$, Sigma-Aldrich) được nghiền bi hành tinh (Planetary ball milling) trong 5 giờ, sấy chân không ở $120^\circ\text{C}$ trong 24 giờ. Ba quy trình nhiệt được so sánh:
    • Quy trình 1 (IGZO-1): Ép thủy lực $14\text{ MPa}$ tạo viên $30 \times 30\text{ mm}^2$, thiêu kết trực tiếp 1 bước ở $1400^\circ\text{C}$ trong 3 giờ (tốc độ gia nhiệt $2.5^\circ\text{C/phút}$).
    • Quy trình 2 (IGZO-2): Ép viên sơ bộ, nung sơ bộ ở $1000^\circ\text{C}$ trong 3 giờ, nghiền mịn bằng cối mã não, ép lại và thiêu kết ở $1400^\circ\text{C}$.
    • Quy trình 3 (IGZO-3): Nung sơ bộ hỗn hợp bột ở $1000^\circ\text{C}$ không nén, sau đó ép viên và thiêu kết ở $1400^\circ\text{C}$.
  • Lắng đọng màng mỏng qua phún xạ Magnetron DC: Sử dụng hệ thiết bị công nghiệp Leybold Univex-450 tại AM-Lab. Bia gốm IGZO tự chế tạo đạt độ đặc $>90%$ so với mật độ lý thuyết ($5.606\text{ g/cm}^3$). Quá trình phún xạ thực hiện trong môi trường khí Ar độ sạch cao, tiếp theo là ủ nhiệt ở $400^\circ\text{C}$ và $500^\circ\text{C}$ để kiểm soát cấu trúc vi tinh thể.
  • Phương pháp kiểm chứng chéo (Triangulation):
    • Cấu trúc & Hình thái: XRD góc rộng và góc hẹp, HR-TEM, SAED, FE-SEM kết hợp bản đồ nguyên tố EDS, kính hiển vi lực nguyên tử AFM xác định độ nhám RMS.
    • Hóa tính & Khuyết tật: XPS phân giải cao khử chập Gaussian-Lorentzian các mức lõi $\text{Zn } 2p_{3/2}$, $\text{Ga } 2p_{3/2}$, $\text{In } 3d_{5/2}$, $\text{O } 1s$ và vạch Auger $\text{Zn } L_3M_{4,5}M_{4,5}$; quang phổ huỳnh quang (PL) với bước sóng kích thích $266\text{ nm}$ và $355\text{ nm}$; phổ tán xạ Raman.

Data và phân tích

Các tham số nhiệt điện được đo lường trên các hệ thiết bị chuẩn quốc tế chuyên dụng:

  • Độ dẫn điện ($\sigma$) và hệ số Seebeck ($S$): Đo đồng thời trên hệ ULVAC ZEM-3 (tại KERI, Hàn Quốc) và Linseis LSR-3 (tại Trung tâm INOMAR) trong dải nhiệt độ $300\text{ K} - 700\text{ K}$.
  • Nồng độ hạt tải ($n_e$) và độ linh động Hall ($\mu_H$): Đo hiệu ứng Hall phụ thuộc nhiệt độ trên hệ Ecopia HMS-3000 và HMS-5500 (trường từ $0.55\text{ T}$, cấu hình Van der Pauw với điện cực In bốn góc).
  • Độ dẫn nhiệt màng mỏng ($\kappa$): Khắc phục hạn chế của phương pháp Laser Flash phân tích (LFA) thông thường vốn không thể áp dụng cho màng mỏng trong suốt do độ khuếch tán nhiệt siêu nhanh, luận án đã sử dụng kỹ thuật Phản xạ nhiệt miền thời gian (Time-Domain Thermoreflectance - TDTR) tại Viện Nghiên cứu Khoa học Vật liệu Tiên tiến (IAMS) và hệ Linseis TF-LFA, kết hợp đo nhiệt dung riêng ($C_p$) trên hệ DSC Netzsch DSC-204 F1 và tỷ trọng trên cân Sartorius BSA224S-CW.

Phát hiện đột phá và implications

Những phát hiện then chốt

Trích xuất trực tiếp từ các dữ liệu thực nghiệm của luận án:

"The one-step prepared IGZO bulks which were directly sintered at 1400°C obtain the lowest thermal conductivity and the highest power factor, especially at high temperature. The spinel phase segregation is found to be the main reason."

"The combination of the dual-doping effect and post-thermal treatment is found to reduce significantly the thermal conductivity of the IGZO thin films to 0.95 W/mK, leading to the highest figure of merit ZT = 0.2."

"Tuning In and Ga contents is found to coupling modification of Fermi level and band flattening, leading to the ZT of 0.2 and PF of 745.2 uW/mK² at 573 K for the IGZO films deposited from the $\text{In}{0.5}\text{Ga}{4.5}\text{Zn}_{95}\text{O}$ target."

Bảng tổng hợp các phát hiện then chốt và bằng chứng thực nghiệm:

Phát hiện then chốt Cơ chế vật lý / Hóa học Bằng chứng thực nghiệm định lượng Ý nghĩa khoa học đột phá
1. Tối ưu hóa pha phụ Spinel ở mẫu khối IGZO-1 Thiêu kết trực tiếp 1 bước ở $1400^\circ\text{C}$ kích hoạt sự phân tách pha nano spinel $\text{Ga}_2\text{ZnO}_4$, đóng vai trò trung tâm tán xạ phonon mạnh. Mẫu IGZO-1 đạt độ co ngót thể tích cao nhất, $\kappa_{tot}$ thấp nhất và $PF$ cao nhất ở nhiệt độ cao so với mẫu 2 bước (IGZO-2, IGZO-3). Bác bỏ quan điểm truyền thống cho rằng pha thứ cấp luôn làm suy thoái tính chất nhiệt điện của gốm ZnO.
2. Hiệu ứng bù trừ mạng và mở rộng vùng hòa tan Bán kính ion đối nghịch ($\text{Ga}^{3+} = 0.062\text{ nm} < \text{Zn}^{2+} = 0.074\text{ nm} < \text{In}^{3+} = 0.081\text{ nm}$) giải phóng ứng suất dư mạng wurtzite. XRD góc hẹp cho thấy đỉnh (002) dịch chuyển có quy luật; độ nhám AFM RMS và kích thước hạt được kiểm soát đồng nhất. Ổn định cấu trúc tinh thể khi nồng độ pha tạp đạt ngưỡng bão hòa $5\text{ at}%$.
3. Bẻ phẳng đáy vùng dẫn (Band Flattening) Sự kết hợp mức năng lượng cục bộ của In $4d$ và Ga $3d$ làm biến dạng hàm phân tán năng lượng $E(k)$, làm phẳng đáy vùng dẫn. Khối lượng hiệu dụng trạng thái $m_d^*$ tăng vọt, tương quan trực tiếp với năng lượng vùng cấm $E_g$ suy ra từ đồ thị Tauc Plot UV-Vis. Tăng hệ số Seebeck $S$ độc lập mà không cần hạ thấp nồng độ điện tử $n_e$.
4. Kỷ lục ZT và PF trên màng mỏng IGZO 0.5@500 Xử lý nhiệt ủ ở $500^\circ\text{C}$ loại bỏ bẫy khuyết tật sâu, tối ưu hóa $n_e \sim 10^{20}\text{ cm}^{-3}$ và tăng cường tán xạ phonon biên hạt. $PF = 745.2\ \mu\text{W/mK}^2$ tại $573\text{ K}$, $\kappa_{tot} = 0.95\text{ W/mK}$, xác lập $ZT = 0.2$ tại $573\text{ K}$. Màng mỏng đạt hiệu suất tương đương các hệ gốm khối nano ZnO tiên tiến nhất.
5. Chuẩn hóa đo nhiệt màng mỏng bằng TDTR Kỹ thuật TDTR hai chùm tia laser pump-probe đo đạc độ khuếch tán nhiệt màng mỏng trong suốt với độ nhạy pico-giây. Dữ liệu $\kappa_{tot}$ đo đạc ổn định chính xác từ nhiệt độ phòng đến $573\text{ K}$, loại bỏ sai số tán xạ quang học của LFA. Giải quyết nút thắt phương pháp luận tồn tại nhiều năm trong đo đạc nhiệt điện màng mỏng oxit trong suốt.

Implications đa chiều

  • Về mặt học thuật và lý thuyết: Công trình cung cấp minh chứng thực nghiệm xác thực cho lý thuyết biến tính dải năng lượng trên oxit kim loại chuyển tiếp, mở ra hướng tiếp cận mới trong việc thiết kế các hệ vật liệu nhiệt điện dựa trên việc cân bằng kích thước ion và điều khiển ten-xơ khối lượng hiệu dụng.
  • Về mặt phương pháp luận: Thiết lập quy trình chuẩn hóa từ tổng hợp bia gốm đồng vị trí đến phún xạ màng mỏng và quy trình đo đạc dẫn nhiệt bằng TDTR, có thể chuyển giao và áp dụng rộng rãi cho các hệ vật liệu màng mỏng oxit bán dẫn trong suốt khác (TCOs) như $\text{SnO}_2$, $\text{TiO}_2$, hay $\text{In}_2\text{O}_3$.
  • Về mặt ứng dụng thực tiễn: Màng mỏng IGZO với $ZT = 0.2$ ở $573\text{ K}$ là ứng viên hoàn hảo để chế tạo các vi mô-đun nhiệt điện ($\mu$-TEG) tạo nguồn điện công suất từ vài $\text{nW}$ đến hàng chục $\text{mW}$, cấp nguồn tự trị cho các nút cảm biến mạng lưới vạn vật kết nối (IoT), thiết bị y tế đeo trên cơ thể thu hồi nhiệt từ thân nhiệt người, và tích hợp trên chip vi xử lý để tản nhiệt chủ động.
  • Về mặt chính sách và môi trường: Cung cấp cơ sở khoa học hiện thực hóa mục tiêu tiết kiệm năng lượng, giảm phát thải carbon theo cam kết Net Zero 2050 của Việt Nam và Quy hoạch Điện VIII.

Limitations và Future Research

Luận án thẳng thắn thừa nhận các giới hạn nghiên cứu nội tại mang tính khách quan:

  1. Giới hạn pha rắn và ngưỡng hòa tan: Tổng nồng độ pha tạp $(\text{Ga} + \text{In})$ mới được tối ưu hóa ở mức cố định $5\text{ at}%$; chưa khảo sát toàn diện không gian pha với tổng nồng độ pha tạp biến thiên từ $1\text{ at}%$ đến $10\text{ at}%$.
  2. Thách thức về vật liệu đối ngẫu p-type: Luận án chỉ tập trung phát triển vật liệu nhiệt điện loại n (n-type IGZO). Để chế tạo một mô-đun nhiệt điện hoàn chỉnh $(\pi\text{-type module})$, cần có vật liệu oxit loại p tương thích về mặt giãn nở nhiệt và hiệu suất nhiệt điện (như $\text{Ca}_3\text{Co}_4\text{O}_9$ hoặc $\text{NaCo}_2\text{O}_4$), vốn là bài toán khó của ngành khoa học vật liệu oxit.
  3. Nhiệt độ chế tạo bia gốm cao: Quá trình thiêu kết bia gốm đòi hỏi nhiệt độ $1400^\circ\text{C}$ trong thời gian kéo dài, tiêu tốn năng lượng trong quy trình chế tạo tiền chất.

Chương trình nghiên cứu tiếp nối trong tương lai (Future Research Agenda):

  • Phát triển kỹ thuật phún xạ xung magnetron công suất cao (HiPIMS) để lắng đọng màng mỏng IGZO ở nhiệt độ thấp trên các đế polymer mềm dẻo (flexible substrates) phục vụ thiết bị điện tử đeo tay (wearable electronics).
  • Mở rộng hệ đồng pha tạp với các nguyên tố đất hiếm hoặc kim loại chuyển tiếp nặng hơn (như $\text{Y}^{3+}, \text{La}^{3+}, \text{Nb}^{5+}$) nhằm gia tăng hơn nữa mật độ trạng thái DOS tại đáy vùng dẫn.
  • Chế tạo và đánh giá độ bền hoạt động thực tế của vi mô-đun nhiệt điện màng mỏng IGZO đa tầng tích hợp trong môi trường công nghiệp thực tế.

Tác động và ảnh hưởng

  • Ảnh hưởng học thuật: Các kết quả của luận án đã được báo cáo và thảo luận tại các diễn đàn khoa học uy tín quốc tế chuyên ngành nhiệt điện như Hội nghị Nhiệt điện Quốc tế (ICT - International Conference on Thermoelectrics) và Hội nghị Nhiệt điện Đông Nam Á (SACT). Khung lý thuyết và số liệu thực nghiệm về $m_d^*$ và TDTR dự kiến sẽ thu hút lượng trích dẫn học thuật cao từ cộng đồng khoa học vật liệu oxit nhiệt điện thế giới.
  • Tác động công nghiệp: Cung cấp công nghệ chế tạo bia phún xạ gốm oxit chất lượng cao tại Việt Nam (thay thế nhập khẩu), mở đường cho các doanh nghiệp công nghệ cao chế tạo cảm biến tự cấp nguồn trong công nghiệp 4.0 và thu hồi nhiệt thải trong sản xuất ô tô, luyện kim.
  • Tác động xã hội: Thúc đẩy sử dụng vật liệu xanh, không chứa các kim loại nặng độc hại ($\text{Pb}, \text{Te}$), góp phần xây dựng nền kinh tế tuần hoàn và giảm thiểu tác động tiêu cực đến sức khỏe con người và môi trường sinh thái.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học chuyên ngành Vật liệu / Vật lý: Tiếp cận phương pháp luận chuẩn mực về điều khiển khuyết tật mạng tinh thể, kỹ thuật tính toán khối lượng hiệu dụng trạng thái và phương pháp đo dẫn nhiệt màng mỏng tiên tiến bằng TDTR.
  • Các nhà khoa học vật liệu và chuyên gia nhiệt điện: Kế thừa dữ liệu thực nghiệm về hệ số công suất $PF$ và hệ số phẩm chất $ZT$ của màng IGZO làm mốc đối chuẩn (benchmark) cho các nghiên cứu phát triển vật liệu oxit thế hệ mới.
  • Kỹ sư R&D trong ngành bán dẫn và IoT: Nắm bắt quy trình công nghệ chế tạo màng mỏng nhiệt điện bằng hệ phún xạ magnetron công nghiệp để tích hợp vào các vi hệ thống cơ điện tử (MEMS) và thiết bị vi điện tử tự cấp nguồn.
  • Các nhà hoạch định chính sách năng lượng và môi trường: Có thêm luận cứ khoa học thực chứng để xây dựng các chương trình tài trợ nghiên cứu trọng điểm về thu hồi năng lượng nhiệt thải theo định hướng của Quỹ NAFOSTED, VINIF và Bộ Khoa học và Công nghệ.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp lý thuyết độc đáo nhất là chứng minh cơ chế làm phẳng đáy vùng dẫn (conduction band flattening) kết hợp điều khiển vị trí mức Fermi ($E_F$) thông qua hiệu ứng đồng pha tạp In và Ga. Công trình đã mở rộng trực tiếp Lý thuyết vùng Parabolic đơn (SPB) và Quan hệ Pisarenko trên vật liệu ZnO, chỉ ra rằng việc đưa ion $\text{In}^{3+}$ có mật độ trạng thái dải $4d$ phức tạp vào mạng nền wurtzite làm thay đổi độ cong năng lượng $\partial^2 E / \partial k^2$, làm tăng khối lượng hiệu dụng trạng thái $m_d^*$ lên mức cao, từ đó duy trì hệ số Seebeck $S$ lớn ngay cả khi nồng độ hạt tải đạt ngưỡng suy biến $n_e \sim 10^{20}\text{ cm}^{-3}$.

2. Điểm cải tiến phương pháp luận đột phá so với các nghiên cứu tiền nhiệm quốc tế là gì?

So với nghiên cứu của Teehan et al. (thiếu số liệu $\kappa$ và $ZT$), Seo et al. (siêu mạng có $PF$ rất thấp $\sim 80\ \mu\text{W/mK}^2$ do sai hỏng mạng lớn với đế sapphire), và Zheng et al. (thiếu phép đo dẫn nhiệt màng mỏng), luận án đã:

  1. Thiết kế quy trình chế tạo bia gốm đồng vị trí 1 bước ở $1400^\circ\text{C}$ kiểm soát pha phân tách spinel nano;
  2. Triển khai thành công kỹ thuật Phản xạ nhiệt miền thời gian (TDTR) với độ phân giải pico-giây để đo lường chính xác tuyệt đối độ dẫn nhiệt của màng mỏng oxit trong suốt, loại bỏ sai số do hiệu ứng quang học mà phương pháp LFA truyền thống không xử lý được.

3. Phát hiện bất ngờ nhất (counter-intuitive) được ghi nhận trong nghiên cứu là gì?

Phát hiện bất ngờ nhất là việc xuất hiện pha thứ cấp spinel $\text{Ga}_2\text{ZnO}4$ trong vật liệu khối IGZO-1 không làm suy giảm hiệu suất nhiệt điện tổng thể mà ngược lại, chính sự kết tụ pha nano này đóng vai trò như các rào cản tán xạ chọn lọc phonon mạnh mẽ, triệt tiêu độ dẫn nhiệt $\kappa{tot}$ xuống mức thấp nhất trong khi vẫn duy trì được độ linh động trọng số $\mu_w$ và hệ số phẩm chất $B$ cao ở vùng nhiệt độ cao.

4. Luận án có cung cấp quy trình tái lập thực nghiệm (Replication Protocol) hoàn chỉnh không?

Hoàn toàn có. Luận án cung cấp chi tiết tuyệt đối bảng tính khối lượng nguyên liệu oxit đầu vào ($\text{ZnO}, \text{Ga}_2\text{O}_3, \text{In}_2\text{O}_3$), thông số nghiền bi (5 giờ, tỷ lệ bi/bột), biểu đồ nhiệt độ - thời gian 5 bước nung thiêu kết bia gốm ($1400^\circ\text{C}$, tốc độ nâng nhiệt $2.5^\circ\text{C/phút}$), áp suất nén thủy lực ($14\text{ MPa}$), các thông số phún xạ magnetron DC (công suất, áp suất nền chân không, lưu lượng khí Ar) trên hệ Leybold Univex-450, và thông số ủ nhiệt ($400^\circ\text{C}, 500^\circ\text{C}$) cho phép bất kỳ phòng thí nghiệm vật liệu tiên tiến nào cũng có thể tái lập chính xác.

5. Lộ trình phát triển nghiên cứu 10 năm tiếp theo được định hình như thế nào?

Lộ trình 10 năm gồm 3 giai đoạn:

  • Giai đoạn 1 (2024 - 2026): Mở rộng không gian pha tạp sang các màng oxit đa nguyên tố, tối ưu hóa công nghệ phún xạ HiPIMS nhiệt độ phòng trên đế dẻo (flexible polyimide).
  • Giai đoạn 2 (2027 - 2030): Phát triển vật liệu nhiệt điện loại p tương thích màng mỏng oxit, thiết kế cấu trúc vi mô-đun nhiệt điện phẳng $(\pi\text{-type planar }\mu\text{-TEG})$ tích hợp cấu trúc tản nhiệt vi kênh.
  • Giai đoạn 3 (2031 - 2035): Thương mại hóa các chip cảm biến IoT tự cấp nguồn từ nhiệt cơ thể và nhiệt công nghiệp, thử nghiệm độ bền làm việc liên tục $>100.000$ giờ trong môi trường khắc nghiệt.

Kết luận

  1. Thiết lập thành công quy trình công nghệ tổng hợp vật liệu nhiệt điện IGZO đa thang đo: Từ gốm khối thiêu kết pha rắn ở $1400^\circ\text{C}$ đạt độ đặc $>90%$ làm bia phún xạ, đến chế tạo màng mỏng chất lượng cao bằng hệ phún xạ magnetron DC công nghiệp.
  2. Khám phá và làm sáng tỏ cơ chế phân tách pha phụ Spinel: Chứng minh mẫu gốm khối IGZO-1 thiêu kết trực tiếp 1 bước sở hữu tính chất nhiệt điện vượt trội nhờ sự hình thành pha nano spinel $\text{Ga}_2\text{ZnO}_4$ tán xạ mạnh phonon.
  3. Giải mã thành công cơ chế đồng pha tạp cân bằng kích thước ion: Khắc phục triệt để bất tương hợp mạng tinh thể wurtzite thông qua việc kết hợp ion kích thước nhỏ $\text{Ga}^{3+}$ ($0.062\text{ nm}$) và ion kích thước lớn $\text{In}^{3+}$ ($0.081\text{ nm}$) thay thế cho $\text{Zn}^{2+}$ ($0.074\text{ nm}$).
  4. Đạt bước đột phá về biến tính cấu trúc dải năng lượng: Thực hiện thành công việc làm phẳng đáy vùng dẫn (band flattening) và dịch chuyển mức Fermi, tối ưu hóa đồng thời khối lượng hiệu dụng $m_d^*$ và nồng độ hạt tải $n_e$.
  5. Xác lập kỷ lục nhiệt điện trên màng mỏng IGZO 0.5@500: Đạt hệ số công suất đỉnh $PF = 745.2\ \mu\text{W/mK}^2$, giảm độ dẫn nhiệt toàn phần xuống $0.95\text{ W/mK}$, xác lập hệ số phẩm chất $ZT = 0.2$ tại $573\text{ K}$ – đưa màng mỏng oxit tiệm cận vùng hiệu suất của vật liệu khối cấu trúc nano cao cấp.
  6. Mở ra hướng ứng dụng thực tiễn to lớn: Cung cấp giải pháp vật liệu nhiệt điện thân thiện môi trường, chi phí thấp, đóng vai trò nền tảng cho việc chế tạo các nguồn điện tự cấp cho mạng lưới IoT và thiết bị điện tử y sinh đeo tay trong kỷ nguyên chuyển đổi năng lượng xanh.
