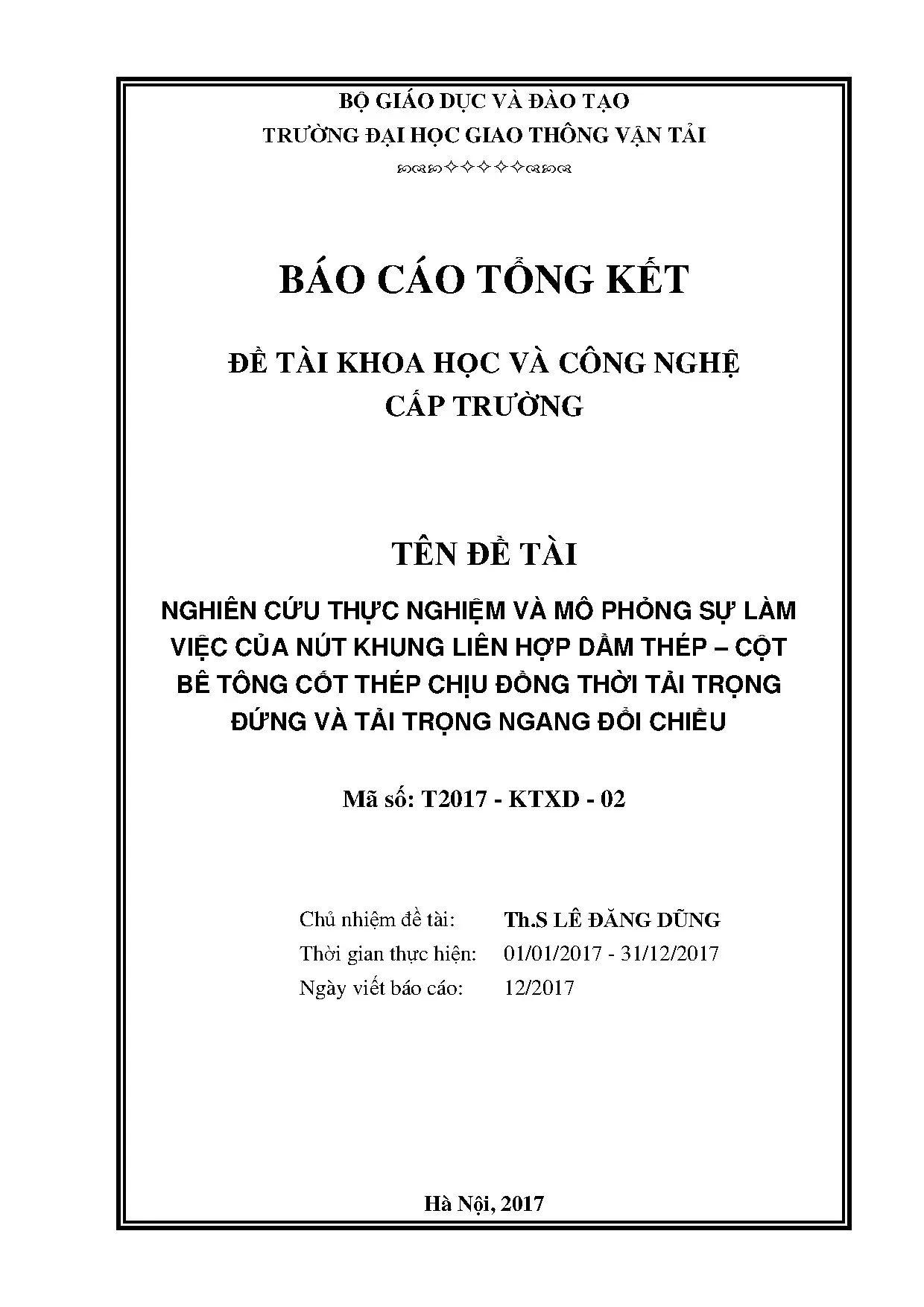

Nghiên Cứu Thực Nghiệm và Mô Phỏng Ứng Xử Của Nút Khung Liên Hợp Dầm Thép – Cột Bê Tông Cốt Thép

Tóm tắt nghiên cứu

  • Câu hỏi nghiên cứu chính: Cơ chế truyền lực, khả năng chịu tải, độ dẻo và mức độ tiêu tán năng lượng của nút khung biên liên hợp dầm thép – cột bê tông cốt thép (hệ kết cấu RCS) diễn ra như thế nào khi chịu tác động đồng thời của lực dọc trục và tải trọng ngang đổi chiều chu kỳ lớn?
  • Tổng quan phương pháp (Methodology Snapshot): Đề tài tích hợp phương pháp nghiên cứu thực nghiệm trên mô hình nút khung biên tỷ lệ 1:1 (theo tiêu chuẩn Eurocode 2, 3, 4) và mô phỏng số phi tuyến 3D trên phần mềm phần tử hữu hạn ABAQUS sử dụng mô hình phá hoại dẻo bê tông (Concrete Damaged Plasticity - CDP).
  • Phát hiện cốt lõi (Key Findings): Nút khung RCS đề xuất thể hiện khả năng tiêu tán năng lượng vượt trội (>30% sau độ lệch tầng 1,4%), các vòng trễ ổn định và không xảy ra hiện tượng thắt (pinching) nghiêm trọng. Bản bụng thép hình đặt trong cột đóng vai trò quyết định trong việc tăng cường độ cứng kháng cắt, đồng thời lực nén dọc trục giúp kìm hãm sự mở rộng của các vết nứt chéo và vết nứt uốn.
  • Ý nghĩa thực tiễn (Implications): Kết quả nghiên cứu cung cấp cơ sở khoa học và dữ liệu thực nghiệm quan trọng nhằm tối ưu hóa chi tiết cấu tạo liên kết, hỗ trợ tính toán thiết kế kháng chấn và hoàn thiện hệ thống tiêu chuẩn thiết kế kết cấu liên hợp RCS tại Việt Nam.

Bối cảnh và tầm quan trọng

Hiện trạng nghiên cứu và ứng dụng

Hệ kết cấu liên hợp dầm thép – cột bê tông cốt thép (Reinforced Concrete Column - Steel Beam, viết tắt là RCS) là giải pháp kết cấu lai tối ưu, kết hợp hoàn hảo ưu điểm chịu nén vượt trội của cột bê tông và khả năng vượt nhịp lớn, giảm trọng lượng bản thân của dầm thép. Kể từ khi được nghiên cứu phát triển từ thập niên 1980 tại Mỹ và Nhật Bản, hệ RCS đã chứng minh hiệu quả kinh tế - kỹ thuật cao trong các tòa nhà cao tầng và công trình nhịp lớn.

Tuy nhiên, vị trí nút liên kết giữa dầm thép và cột bê tông luôn là khu vực có trạng thái ứng suất tập trung vô cùng phức tạp. Tại đây tồn tại đồng thời các ứng suất cắt, nén cục bộ và trượt dính bám giữa hai loại vật liệu có tính chất cơ lý khác biệt.

                  Vùng bê tông chịu nén chéo &
                  Bản bụng dầm thép kháng cắt

Khoảng trống nghiên cứu (Research Gap)

Mặc dù các tiêu chuẩn quốc tế như ASCE (Mỹ) hay AIJ (Nhật Bản) đã có những hướng dẫn nhất định, phần lớn các nghiên cứu trong nước trước đây chỉ dừng lại ở khảo sát tĩnh đơn lẻ hoặc phân tích lý thuyết cục bộ. Nhiều thí nghiệm thực tế chưa xét đến sự xuất hiện đồng thời của lực nén dọc trục cột kết hợp với tải trọng ngang đổi chiều ở các mức biến dạng lớn (độ lệch tầng cao).

Bên cạnh đó, việc bố trí cốt đai dày đặc tại nút theo quy chuẩn truyền thống gây khó khăn lớn cho công tác đổ bê tông, dễ dẫn đến hiện tượng rỗ tổ ong và suy giảm chất lượng thi công thực tế.

Tính cấp thiết và tiềm năng ứng dụng

Tại Việt Nam, xu hướng xây dựng nhà cao tầng, văn phòng và trung tâm thương mại đòi hỏi không gian vượt nhịp từ 12–20m ngày càng tăng. Việc làm chủ công nghệ tính toán, kiểm soát ứng xử nút khung RCS không chỉ giúp giảm chi phí vật liệu xây dựng mà còn rút ngắn thời gian thi công, nâng cao độ an toàn kháng chấn và mở đường cho việc xây dựng quy chuẩn thiết kế kết cấu liên hợp trong nước.

Phương pháp tiếp cận và mô hình nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa thử nghiệm thực nghiệm quy mô thực và phân tích mô phỏng số phi tuyến tiên tiến:

flowchart TD
    A["Mục tiêu: Đánh giá ứng xử nút khung liên hợp RCS"] --> B["Thực nghiệm tỷ lệ 1:1"]
    A --> C["Mô phỏng số phi tuyến 3D (ABAQUS)"]

    B --> B1["Tải trọng đứng: N = 800 kN (10% N_u)"]
    B --> B2["Tải trọng ngang: Chu kỳ lặp qua kích thủy lực 1000 kN"]
    B --> B3["Quan trắc: LVDT, cảm biến biến dạng, vết nứt"]

    C --> C1["Mô hình bê tông: Concrete Damaged Plasticity (CDP)"]
    C --> C2["Mô hình thép: Đàn dẻo song tuyến tính (Bilinear)"]
    C --> C3["Tương tác: Hard Contact (ép mặt) & Embedded (dính bám)"]

    B1 & B2 & B3 --> D["Đối sánh & Kiểm chứng kết quả"]
    C1 & C2 & C3 --> D
    D --> E["Đề xuất khuyến nghị thiết kế & Cấu tạo nút"]

1. Thiết kế và bố trí thực nghiệm

  • Mẫu thí nghiệm: Mẫu nút khung biên tỷ lệ 1:1, được thiết kế theo tiêu chuẩn Eurocode 2, 3 và 4.
  • Cấu tạo chi tiết: Cột bê tông cốt thép tiết diện $400 \times 400\text{ mm}$, cốt thép dọc $8\Phi25$ ($f_y \approx 410\text{ MPa}$), cốt đai $\Phi10$ và $\Phi16$ ($f_y \approx 295 - 390\text{ MPa}$). Dầm thép hình cán nóng mác CCT34 ($f_y \approx 300\text{ MPa}$, kích thước neo dầm $I300 \times 150 \times 6.5 \times 9\text{ mm}$) kết hợp tấm tăng cường và đinh neo chịu cắt Nelson $\Phi16$.
  • Sơ đồ gia tải: Cột được đặt nằm ngang tựa trên hệ gối con lăn di động mô phỏng liên kết biên. Lực nén dọc trục không đổi $N = 800\text{ kN}$ (tương đương $10% N_u$ – khả năng chịu nén đúng tâm của cột) được duy trì bởi kích thủy lực $2000\text{ kN}$. Tải trọng ngang đổi chiều tác động vào đầu công-son dầm qua kích thủy lực $1000\text{ kN}$ theo lịch sử gia tải chu kỳ có kiểm soát biên độ chuyển vị.
  • Hệ thống đo đạc: Sử dụng loadcell đo lực chính xác, 3 đầu đo chuyển vị LVDT dải đo $0 - 200\text{ mm}$ tại các vị trí trọng yếu, cùng hệ thống cảm biến điện trở (strain gauges) đo biến dạng tại các thớ thép hình, thép đai và thép dọc.

2. Phương pháp mô phỏng số (FEM)

  • Nền tảng phần mềm: ABAQUS/Standard 6.12.
  • Mô hình vật liệu:
    • Bê tông: Sử dụng mô hình phá hoại dẻo Concrete Damaged Plasticity (CDP), phản ánh chính xác hiện tượng suy giảm mô-đun đàn hồi khi nứt nén/kéo dưới tải lặp.
    • Thép hình và cốt thép: Mô hình ứng xử đàn dẻo lý tưởng song tuyến tính (Bilinear elasto-plastic model).
  • Loại phần tử & Lưới (Mesh): Phần tử khối 3D 8 nút giảm tích phân C3D8R dùng cho bê tông, thép hình, đinh neo; phần tử thanh dàn T3D2 (3 bậc tự do/nút) dùng cho cốt thép. Kích thước lưới được tinh mịn hóa tại vùng nút ($20\text{ mm}$) và thô hơn tại các vùng gối xa ($50\text{ mm}$).
  • Mô hình tương tác: Thiết lập tiếp xúc bề mặt Hard Contact giữa bản thép và bê tông để mô phỏng chính xác lực nén ép mặt, kết hợp cơ chế Embedded Region để mô hình hóa sự dính bám của cốt thép trong khối bê tông.

Các phát hiện nghiên cứu chính

Qua quá trình đối sánh dữ liệu thực nghiệm và kết quả phân tích số, nghiên cứu đã rút ra những phát hiện then chốt sau:

Giai đoạn biến dạng Biên độ lệch tầng (Drift Ratio) Hiện tượng nứt & Biến dạng quan sát Ứng xử cơ học & Trạng thái nút
Giai đoạn 1: Đàn hồi $\theta < 1,0%$ Vết nứt đầu tiên xuất hiện ở $\theta = 0,8%$ (ngang cánh dầm); nứt xiên xuất hiện tại $\theta = 1,0%$ ($V_{\text{joint}} \approx 90\text{ kN}$). Ứng xử hoàn toàn tuyến tính; độ tiêu tán năng lượng thấp ($< 5%$).
Giai đoạn 2: Suy giảm cục bộ $1,0% \le \theta \le 3,0%$ Vết nứt xiên chữ X hình thành; nứt uốn thân cột xuất hiện tại $\theta = 2,0 - 2,5%$ nhưng khép lại khi đổi chiều tải. Cốt thép bắt đầu chảy dẻo; tỷ lệ tiêu tán năng lượng tăng vọt từ $5%$ lên $30%$.
Giai đoạn 3: Phá hoại dẻo $3,0% < \theta \le 4,0%$ Vết nứt dọc cột liên kết với nứt ngang dầm; bê tông vùng nút bắt đầu bong tróc ở góc tiếp xúc. Cường độ kháng cắt đạt đỉnh; suy giảm độ cứng tổng thể; tiêu tán năng lượng ổn định mức $30 - 35%$.
                       ĐƯỜNG BAO LỰC CẮT - ĐỘ LỆCH TẦNG
   Lực cắt (kN)
       0%     0.8%       1.0%       2.0%           4.0%   Độ lệch tầng (%)

1. Ứng xử chu kỳ và khả năng tiêu tán năng lượng xuất sắc

Vòng trễ quan hệ lực cắt – chuyển vị thể hiện tính đối xứng cao và diện tích bao phủ lớn. Nút duy trì khả năng làm việc dẻo dai đến độ lệch tầng $4,0%$ mà không xảy ra hiện tượng mất ổn định đột ngột. Đặc biệt, đường cong trễ không bị thắt hẹp dạng nút cổ chai (pinching effect), minh chứng cho khả năng tiêu hao năng lượng địa chấn rất hiệu quả.

2. Vai trò kìm hãm nứt của lực dọc trục cột

Tác dụng của lực nén dọc trục ($N = 800\text{ kN}$) đóng vai trò then chốt: ứng suất nén dọc trục tạo hiệu ứng khép kín các vết nứt uốn ngang trên thân cột khi tải trọng đảo chiều, đồng thời làm chậm đáng kể thời điểm hình thành và góc nghiêng của các vết nứt xiên do cắt trong vùng lõi nút.

3. Hiệu quả kháng cắt vượt trội của bản bụng thép hình

Bản bụng của thép hình $I$ neo sâu trong cột gánh phần lớn biến dạng cắt trong lõi nút. Cấu tạo này chuyển đổi cơ chế phá hoại cắt giòn nguy hiểm trong bê tông sang cơ chế phá hoại dẻo do nén - uốn, giảm thiểu biến dạng xoay của dầm và phân phối lại áp lực ép mặt đều hơn lên khối bê tông cột.

4. Mức độ tin cậy của mô hình phần tử hữu hạn ABAQUS

Mô hình mô phỏng phi tuyến 3D phản ánh tương đồng cao với thực nghiệm về giá trị tải trọng giới hạn cực đại và tiến trình biến dạng dẻo ở độ lệch tầng cao ($3%$).

Tuy nhiên, mô hình số cho độ cứng ban đầu lớn hơn thực nghiệm do chưa tính hết độ mềm cục bộ của hệ gối tựa và chưa mô phỏng trọn vẹn hiện tượng suy giảm độ cứng vi mô khi bề mặt nứt bê tông đóng/mở liên tục.

Đóng góp khoa học và giá trị ứng dụng

                            ĐÓNG GÓP CỦA NGHIÊN CỨU
【 KHOA HỌC & LÝ THUYẾT 】     【 PHƯƠNG PHÁP MÔ PHỎNG 】       【 THỰC TIỄN & CHÍNH SÁCH 】
• Làm sáng tỏ cơ chế truyền    • Thiết lập quy trình phân tích  • Cung cấp giải pháp nút RCS
  lực đa trục (kết hợp nén       phi tuyến 3D (CDP + Contact)     dễ thi công, ít cốt đai.
  dọc & cắt chu kỳ).             đạt độ chính xác cao.          • Cung cấp dữ liệu thực nghiệm
• Chứng minh cơ chế chuyển hóa • Cung cấp mô hình số làm cơ sở    chuẩn phục vụ xây dựng tiêu
  phá hoại giòn sang dẻo.        nghiên cứu mở rộng thông số.     chuẩn thiết kế tại Việt Nam.

Đóng góp về mặt học thuật và lý thuyết

  • Làm sáng tỏ bản chất cơ học và cơ chế truyền lực phức tạp giữa thép hình và bê tông cốt thép trong nút khung biên RCS dưới tác động đa trục đồng thời (nén dọc kết hợp cắt xoay chu kỳ).
  • Cung cấp tập dữ liệu thực nghiệm quy mô thật (1:1) có độ tin cậy cao, phục vụ công tác kiểm chứng các mô hình giải tích và lý thuyết tính toán nút liên hợp kháng chấn.

Đổi mới về mặt phương pháp luận

  • Chuẩn hóa quy trình mô phỏng số 3D trên ABAQUS với sự kết hợp tối ưu giữa mô hình CDP và tương tác tiếp xúc Hard Contact, giải quyết bài toán hội tụ phi tuyến phức tạp khi vật liệu thép bước vào giai đoạn chảy dẻo lớn.

Ứng dụng thực tiễn và phát triển quy chuẩn

  • Tối ưu hóa kết cấu thi công: Đề xuất dạng nút khung liên hợp có khả năng chịu lực cao, cho phép giảm đáng kể mật độ cốt đai gia cường tại nút, giải quyết triệt để bài toán rải cốt thép quá dày gây khó khăn cho quá trình đổ bê tông ngoài công trường.
  • Cơ sở xây dựng tiêu chuẩn: Kết quả là tài liệu tham khảo kỹ thuật quý giá cho các kỹ sư kết cấu, đơn vị tư vấn thiết kế và các cơ quan ban hành tiêu chuẩn xây dựng tại Việt Nam trong việc biên soạn quy chuẩn thiết kế kết cấu liên hợp thép – bê tông.

Đối tượng hưởng lợi từ nghiên cứu

  • Kỹ sư kết cấu & Đơn vị tư vấn thiết kế: Nắm vững ứng xử cơ học, quy trình tính toán và chi tiết cấu tạo liên kết dầm thép – cột BTCT để áp dụng tự tin vào các dự án văn phòng, trung tâm thương mại vượt nhịp lớn ($12 - 20\text{ m}$) đòi hỏi tính thẩm mỹ và công năng cao.
  • Nhà thầu & Kỹ sư công trường: Tiếp cận giải pháp cấu tạo nút tinh giản, dễ lắp dựng, đẩy nhanh tiến độ thi công và kiểm soát chất lượng bê tông vùng nút hiệu quả hơn so với nút khung BTCT truyền thống.
  • Các nhà nghiên cứu & Giảng viên ngành Xây dựng: Bổ sung tư liệu giảng dạy chuyên sâu, đồng thời sử dụng mô hình số đã kiểm chứng để mở rộng các bài toán nghiên cứu biến thiên thông số (cường độ bê tông, tỷ lệ cốt đai, ảnh hưởng của bản sàn bê tông).
  • Cơ quan quản lý & Ban soạn thảo quy chuẩn: Có thêm căn cứ khoa học thực nghiệm trong nước để xây dựng, bổ sung các chỉ dẫn thiết kế kháng chấn cho hệ kết cấu RCS tại Việt Nam.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Nghiên cứu chứng minh rằng việc bố trí đoạn dầm thép hình $I$ neo bên trong cột giúp bản bụng thép phát huy khả năng kháng cắt cực tốt, chuyển dịch cơ chế phá hoại từ cắt giòn nguy hiểm sang phá hoại dẻo an toàn, đồng thời mang lại tỷ lệ tiêu tán năng lượng ấn tượng ($>30%$) dưới tải trọng lặp.

2. Phương pháp thực nghiệm của đề tài có điểm gì đặc biệt?

Thí nghiệm được thực hiện trên mẫu quy mô thật (tỷ lệ 1:1) và giải quyết được nhược điểm của các nghiên cứu trước bằng cách thiết lập sơ đồ gia tải mô phỏng đồng thời lực nén dọc trục danh định ($800\text{ kN}$) và tải trọng chu kỳ kiểm soát chuyển vị dầm đến các độ lệch tầng rất lớn ($4,0%$).

3. Kết quả mô phỏng và thực nghiệm có thể khái quát hóa (generalize) không?

Có. Mô hình phần tử hữu hạn trên ABAQUS đã được hiệu chuẩn và kiểm chứng sát với thực nghiệm. Quy trình mô hình hóa này hoàn toàn có thể mở rộng để phân tích các dạng nút khung RCS khác như nút khung giữa, nút góc, hoặc nút có xét đến sự làm việc đồng thời của bản sàn liên hợp.

4. Bước phát triển tiếp theo của hướng nghiên cứu này là gì?

Nhóm nghiên cứu kiến nghị tiếp tục nghiên cứu cấu tạo bản thép tăng cường nhằm tiến tới loại bỏ hoàn toàn cốt đai chịu cắt trong vùng nút, đồng thời tích hợp thêm ảnh hưởng của bản sàn bê tông chịu nén và tải trọng không gian hai phương (biaxial loading).

5. Lợi ích kinh tế - kỹ thuật trực tiếp khi áp dụng nút khung RCS là gì?

Hệ RCS giúp dầm thép vượt nhịp lớn thanh mảnh, giảm chiều cao tầng và giảm tĩnh tải công trình, trong khi cột bê tông cốt thép giúp tiết kiệm chi phí vật liệu so với cột thép thuần túy. Cấu tạo nút mới giúp rút ngắn thời gian lắp dựng và đổ bê tông dễ dàng.

Kết luận

Đề tài nghiên cứu đã giải quyết trọn vẹn bài toán xác định ứng xử cơ học của nút khung biên liên hợp dầm thép – cột bê tông cốt thép chịu đồng thời lực dọc và tải trọng ngang đổi chiều chu kỳ lớn. Sự kết hợp chặt chẽ giữa thực nghiệm tỷ lệ 1:1 và mô phỏng số phi tuyến 3D đã chứng minh tính ưu việt vượt trội của giải pháp cấu tạo nút RCS về độ bền, độ dẻo và khả năng kháng chấn.

Trong bối cảnh ngành xây dựng hiện đại đòi hỏi các giải pháp kết cấu xanh, vượt nhịp lớn và tối ưu hóa chi phí, kết quả của đề tài là bước đệm quan trọng thúc đẩy ứng dụng rộng rãi kết cấu liên hợp RCS tại Việt Nam. Các kỹ sư và nhà nghiên cứu được khuyến khích áp dụng mô hình phân tích và chi tiết cấu tạo này vào thực tiễn thiết kế để nâng cao chất lượng và độ an toàn cho công trình.
