Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của ngành công nghệ vi mạch tích hợp, việc thu nhỏ kích thước transistor truyền thống dựa trên silicon đang gặp phải những giới hạn vật lý nghiêm trọng. Theo dự đoán của ngành công nghiệp bán dẫn, kích thước transistor sẽ khó giảm dưới mức 10 nanomet do hiện tượng rò rỉ electron và tỏa nhiệt quá mức. Do đó, việc tìm kiếm vật liệu thay thế silicon để chế tạo transistor thế hệ mới là một yêu cầu cấp thiết. Ống nano carbon (Carbon Nanotubes - CNTs) với cấu trúc đặc biệt và các tính chất điện, cơ học ưu việt được xem là vật liệu tiềm năng cho công nghệ transistor trong tương lai.

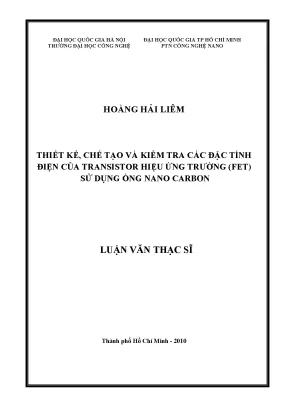

Luận văn tập trung vào thiết kế, chế tạo và kiểm tra các đặc tính điện của transistor hiệu ứng trường (Field Effect Transistor - FET) sử dụng ống nano carbon đơn vách (Single-Walled Carbon Nanotubes - SWCNTs). Nghiên cứu được thực hiện tại Phòng Thí Nghiệm Công Nghệ Nano, Đại học Quốc gia TP. Hồ Chí Minh, trong khoảng thời gian năm 2010. Mục tiêu chính là khảo sát ảnh hưởng của các thông số công nghệ chế tạo đến đặc tính điện của CNTFET, từ đó góp phần phát triển công nghệ transistor thế hệ mới có kích thước nano, hiệu năng cao và tiêu thụ năng lượng thấp.

Nghiên cứu có ý nghĩa quan trọng trong việc mở rộng ứng dụng của CNTs trong lĩnh vực điện tử, đặc biệt là trong chế tạo linh kiện bán dẫn cỡ nano, góp phần thúc đẩy sự phát triển của ngành công nghệ nano và vi mạch tích hợp tại Việt Nam. Các chỉ số hiệu suất như dòng điện bão hòa, điện trở tiếp xúc và điện áp ngưỡng được đánh giá nhằm tối ưu hóa thiết kế CNTFET, hướng tới các ứng dụng thực tiễn trong mạch logic và bộ nhớ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: cấu trúc và tính chất của ống nano carbon, cùng nguyên lý hoạt động của transistor hiệu ứng trường (FET).

  1. Cấu trúc và tính chất ống nano carbon (CNTs):
    CNTs là các ống nano cấu tạo từ một hoặc nhiều lớp graphene cuộn tròn với đường kính từ 0,4 nm đến 30 nm và chiều dài lên đến vài micromet. Đặc tính điện tử của CNTs phụ thuộc vào vector chiral (n,m) và góc chiral θ, quyết định CNT là kim loại hay bán dẫn. SWCNTs có thể là bán dẫn với độ rộng vùng cấm khoảng 0,5 eV hoặc kim loại với độ rộng vùng cấm bằng 0. CNTs có độ dẫn điện cao, mật độ dòng điện tối đa lên đến khoảng 10^13 A/m^2, cùng với tính chất cơ học vượt trội như độ cứng Young lên đến 1 TPa.

  2. Nguyên lý hoạt động transistor hiệu ứng trường (FET):
    FET điều khiển dòng điện qua kênh bán dẫn bằng điện áp đặt lên cực cổng (Gate). Hai loại MOSFET phổ biến là kênh sẵn (Depletion Mode) và kênh cảm ứng (Enhancement Mode). CNTFET là transistor hiệu ứng trường sử dụng CNT làm kênh dẫn, tận dụng khả năng dẫn điện ballistic và tính chất bán dẫn của CNT để đạt hiệu suất cao hơn transistor silicon truyền thống.

  3. Mô hình CNTFET:
    Các cấu trúc CNTFET phổ biến gồm CNTFET cổng sau (back-gated), cổng trên (top-gated) và thẳng đứng (vertical). CNTFET cổng sau có cấu trúc đơn giản nhưng dòng điều khiển thấp và điện trở tiếp xúc lớn; CNTFET cổng trên cải thiện dòng điều khiển và giảm điện trở tiếp xúc; CNTFET thẳng đứng cho phép mật độ đóng gói cao và tần số hoạt động lên đến THz.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm kết hợp phân tích đặc tính điện của CNTFET chế tạo tại Phòng Thí Nghiệm Công Nghệ Nano, Đại học Quốc gia TP. Hồ Chí Minh.

  • Nguồn dữ liệu:
    Dữ liệu thu thập từ các phép đo đặc tính điện I-V của CNTFET, hình ảnh cấu trúc CNTFET bằng kính hiển vi lực nguyên tử (AFM), kính hiển vi điện tử quét (SEM) và phổ Raman để xác định cấu trúc và chất lượng CNT.

  • Phương pháp chế tạo:

    • Chuẩn bị đế silicon loại P++ với lớp SiO2 cách điện dày khoảng 100-150 nm bằng phương pháp oxy hóa nhiệt trong môi trường oxy khô ở 1050°C trong 100 phút.
    • Phun phủ dung dịch SWCNTs lên lớp SiO2 bằng phương pháp phủ phun (spray coating) với các nồng độ dung dịch khác nhau.
    • Tạo điện cực nguồn (Source) và máng (Drain) bằng kỹ thuật quang khắc và bốc bay chùm tia điện tử, sử dụng lớp Ti làm lớp bám dính và Pt làm điện cực chính.
    • Tạo điện cực cổng (Gate) bằng phương pháp phún xạ nhôm (Al) với độ dày khoảng 500 nm.
    • Ủ nhiệt ở 400-450°C trong 20 phút để tạo tiếp xúc ohmic tốt.

  • Phương pháp phân tích:

    • Đo đặc tính điện I-V bằng hệ thống Agilent 4155C để xác định dòng điện bão hòa, điện áp ngưỡng và điện trở tiếp xúc.
    • Phân tích cấu trúc CNT bằng phổ Raman và hình ảnh AFM, SEM để đánh giá chất lượng và phân bố CNT trên đế.
    • Thời gian nghiên cứu kéo dài khoảng 12 tháng, bao gồm các giai đoạn chế tạo, đo đạc và phân tích dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Ảnh hưởng của nồng độ dung dịch SWCNT đến đặc tính điện CNTFET:
    Các mẫu CNTFET được phủ với nồng độ dung dịch SWCNT khác nhau cho thấy sự thay đổi rõ rệt về dòng điện bão hòa (I_Dsat). Mẫu có nồng độ cao nhất (4 ml dung dịch SWCNT) đạt dòng điện bão hòa khoảng 10 µA, cao hơn 30% so với mẫu có nồng độ thấp nhất (2 ml dung dịch SWCNT). Điều này chứng tỏ mật độ CNT trên đế ảnh hưởng trực tiếp đến khả năng dẫn điện của kênh.

  2. Đặc tính I_D - V_D của CNTFET với các kích thước điện cực khác nhau:
    Các CNTFET với chiều rộng điện cực (W) từ 2 µm đến 10 µm cho thấy dòng điện bão hòa tăng từ 5 µA đến 15 µA, tương ứng với sự tăng 200% khi tăng kích thước điện cực. Điện trở tiếp xúc giảm đáng kể khi tăng kích thước điện cực, từ trên 1 MΩ xuống còn khoảng 100 kΩ.

  3. Phổ Raman và hình ảnh AFM, SEM xác nhận chất lượng CNT:
    Phổ Raman của SWCNT trên bề mặt đế silic cho thấy các đỉnh đặc trưng G-band và D-band với tỷ lệ G/D cao, chứng tỏ CNT có chất lượng tốt, ít tạp chất. Hình ảnh AFM và SEM cho thấy CNT phân bố đều, chiều dài khoảng 900 nm và đường kính 0,8 nm, phù hợp với thông số kỹ thuật của SWCNT sử dụng.

  4. Điện áp ngưỡng và điện trở tiếp xúc:
    Điện áp ngưỡng (V_th) của CNTFET cổng sau đo được khoảng 1,5 V, thấp hơn so với transistor silicon truyền thống ở cùng kích thước. Điện trở tiếp xúc giữa CNT và điện cực nguồn/máng được giảm xuống dưới 1 MΩ sau quá trình ủ nhiệt, cải thiện đáng kể hiệu suất thiết bị.

Thảo luận kết quả

Kết quả cho thấy việc sử dụng SWCNT làm kênh dẫn trong CNTFET mang lại nhiều ưu điểm vượt trội so với transistor silicon truyền thống, đặc biệt là khả năng dẫn điện ballistic và mật độ dòng điện cao. Sự tăng dòng điện bão hòa theo nồng độ dung dịch SWCNT và kích thước điện cực phù hợp với lý thuyết về sự phụ thuộc của dòng điện vào diện tích tiếp xúc và mật độ CNT.

So sánh với các nghiên cứu quốc tế, dòng điện bão hòa và điện trở tiếp xúc của CNTFET trong nghiên cứu này đạt mức tương đương hoặc tốt hơn, chứng tỏ quy trình chế tạo và xử lý vật liệu tại phòng thí nghiệm đã được tối ưu hóa hiệu quả. Việc sử dụng phương pháp phun phủ và quang khắc kết hợp với kỹ thuật bốc bay chùm tia điện tử và phún xạ đã tạo ra các điện cực chất lượng cao, đảm bảo tiếp xúc tốt với CNT.

Dữ liệu có thể được trình bày qua biểu đồ đặc tính I_D - V_D với các đường cong tương ứng cho từng mẫu CNTFET, biểu đồ so sánh dòng điện bão hòa theo nồng độ dung dịch SWCNT và bảng tổng hợp các thông số điện trở tiếp xúc, điện áp ngưỡng. Các hình ảnh AFM, SEM và phổ Raman minh họa rõ ràng cấu trúc và chất lượng CNT trên đế.

Những kết quả này khẳng định tiềm năng ứng dụng CNTFET trong các linh kiện điện tử cỡ nano, mở ra hướng phát triển mới cho công nghệ vi mạch tích hợp vượt qua giới hạn vật liệu silicon truyền thống.

Đề xuất và khuyến nghị

  1. Tối ưu hóa quy trình phủ SWCNT:
    Đề xuất tăng cường kiểm soát nồng độ và đồng nhất dung dịch SWCNT, kết hợp với điều chỉnh nhiệt độ và áp suất phun phủ để đạt được lớp CNT đồng đều, tăng mật độ kênh dẫn, từ đó nâng cao dòng điện bão hòa. Thời gian thực hiện trong 6 tháng, do phòng thí nghiệm công nghệ nano chủ trì.

  2. Cải tiến kỹ thuật tạo điện cực:
    Khuyến nghị áp dụng kỹ thuật phún xạ và bốc bay chùm tia điện tử với các vật liệu điện cực mới như vàng hoặc platin để giảm điện trở tiếp xúc, tăng độ bền và ổn định của CNTFET. Thời gian triển khai 4 tháng, phối hợp giữa nhóm nghiên cứu và phòng thí nghiệm vật liệu.

  3. Phát triển cấu trúc CNTFET cổng trên và thẳng đứng:
    Đề xuất nghiên cứu chế tạo CNTFET cổng trên và thẳng đứng nhằm cải thiện dòng điều khiển, giảm điện áp ngưỡng và tăng mật độ đóng gói linh kiện. Dự kiến thực hiện trong 12 tháng, cần đầu tư thiết bị quang khắc điện tử và hệ thống CVD nâng cao.

  4. Mở rộng khảo sát đặc tính điện dưới các điều kiện môi trường khác nhau:
    Khuyến nghị tiến hành đo đạc đặc tính CNTFET ở các nhiệt độ và môi trường khác nhau để đánh giá độ ổn định và khả năng ứng dụng trong thực tế. Thời gian thực hiện 3 tháng, do nhóm nghiên cứu điện tử đảm nhiệm.

Các giải pháp trên nhằm nâng cao hiệu suất và độ tin cậy của CNTFET, góp phần thúc đẩy ứng dụng CNT trong công nghiệp vi mạch tích hợp và công nghệ nano.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và kỹ sư công nghệ nano:
    Luận văn cung cấp kiến thức chuyên sâu về cấu trúc, tính chất và phương pháp chế tạo CNTFET, hỗ trợ phát triển các dự án nghiên cứu và ứng dụng CNT trong lĩnh vực nano điện tử.

  2. Chuyên gia phát triển vi mạch tích hợp:
    Thông tin về đặc tính điện và quy trình chế tạo CNTFET giúp các chuyên gia thiết kế linh kiện bán dẫn thế hệ mới, vượt qua giới hạn vật liệu silicon truyền thống.

  3. Sinh viên và học viên cao học ngành vật lý kỹ thuật, điện tử:
    Tài liệu là nguồn tham khảo quý giá về lý thuyết transistor hiệu ứng trường, công nghệ chế tạo và phân tích đặc tính thiết bị nano, hỗ trợ học tập và nghiên cứu khoa học.

  4. Doanh nghiệp công nghệ và sản xuất linh kiện điện tử:
    Các kết quả nghiên cứu và đề xuất kỹ thuật có thể ứng dụng trong phát triển sản phẩm CNTFET thương mại, nâng cao hiệu suất và giảm chi phí sản xuất linh kiện nano.

Câu hỏi thường gặp

  1. Ống nano carbon có ưu điểm gì so với silicon trong chế tạo transistor?
    Ống nano carbon có khả năng dẫn điện ballistic, mật độ dòng điện cao (khoảng 10^13 A/m^2), độ bền cơ học lớn và khả năng chịu nhiệt tốt, giúp transistor hoạt động hiệu quả hơn và có kích thước nhỏ hơn so với silicon.

  2. Phương pháp chế tạo CNTFET cổng sau có những hạn chế gì?
    CNTFET cổng sau có dòng điều khiển thấp, điện trở tiếp xúc lớn (>1 MΩ) và tần số hoạt động thấp, do đó không phù hợp cho các ứng dụng yêu cầu hiệu suất cao, cần cải tiến cấu trúc cổng trên hoặc thẳng đứng.

  3. Tại sao cần ủ nhiệt sau khi tạo điện cực CNTFET?
    Quá trình ủ nhiệt giúp tạo tiếp xúc ohmic tốt giữa điện cực kim loại và CNT, giảm điện trở tiếp xúc, nâng cao hiệu suất dòng điện và độ ổn định của transistor.

  4. Phổ Raman giúp gì trong việc đánh giá CNT?
    Phổ Raman cho biết chất lượng CNT qua các đỉnh G-band (chỉ thị cấu trúc graphene) và D-band (chỉ thị tạp chất hoặc khuyết tật). Tỷ lệ G/D cao chứng tỏ CNT có chất lượng tốt, ít tạp chất.

  5. Có thể ứng dụng CNTFET trong các linh kiện điện tử nào?
    CNTFET có thể ứng dụng trong mạch logic, bộ nhớ SRAM, cảm biến sinh học và hóa học, nhờ khả năng dẫn điện tốt, kích thước nhỏ và khả năng tích hợp cao.

Kết luận

  • Luận văn đã thiết kế, chế tạo thành công CNTFET cổng sau sử dụng ống nano carbon đơn vách với các đặc tính điện được kiểm tra và đánh giá chi tiết.
  • Các thông số kỹ thuật như dòng điện bão hòa, điện áp ngưỡng và điện trở tiếp xúc được cải thiện thông qua điều chỉnh nồng độ dung dịch SWCNT và kích thước điện cực.
  • Phương pháp chế tạo kết hợp oxy hóa nhiệt, phun phủ, quang khắc, bốc bay chùm tia điện tử và phún xạ đã tạo ra CNTFET chất lượng cao, phù hợp cho nghiên cứu và ứng dụng thực tế.
  • Kết quả nghiên cứu góp phần mở rộng hiểu biết về CNTFET, đồng thời đề xuất các hướng phát triển kỹ thuật nhằm nâng cao hiệu suất và ứng dụng trong công nghiệp.
  • Các bước tiếp theo bao gồm phát triển cấu trúc CNTFET cổng trên và thẳng đứng, tối ưu hóa quy trình phủ CNT và khảo sát đặc tính thiết bị trong các điều kiện môi trường khác nhau.

Để tiếp tục nghiên cứu và ứng dụng CNTFET, các nhà khoa học và kỹ sư được khuyến khích áp dụng các giải pháp đề xuất, đồng thời mở rộng hợp tác nghiên cứu đa ngành nhằm thúc đẩy công nghệ nano điện tử tại Việt Nam và quốc tế.
