Nghiên Cứu, Thiết Kế và Chế Tạo Bánh Răng Côn Cong Ứng Dụng Trong Công Nghiệp: Báo Cáo Khoa Học & Phân Tích Chuyên Sâu

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu cốt lõi (Research Question): Làm thế nào để làm chủ hoàn toàn chu trình từ tính toán động học, mô hình hóa hình học, tự động hóa thiết kế đến xây dựng quy trình công nghệ gia công cơ khí và nhiệt luyện cặp bánh răng côn răng cong hệ Gleason trong điều kiện trang thiết bị công nghệ tại Việt Nam?
  • Tổng quan phương pháp (Methodology Snapshot): Nghiên cứu tích hợp lý thuyết bao hình bánh dẹt sinh tưởng tượng (generating flat crown gear), áp dụng tiêu chuẩn GOST 16202-70 và TCVN 2257-77. Nhóm tác giả phát triển bộ phần mềm tự động hóa thiết kế bằng ngôn ngữ AutoLISP chạy trên nền AutoCAD (DBContr.lsp, SBGPJust.lsp, SBGDraw.lsp), đồng thời thiết lập chuỗi quy trình công nghệ cắt răng trên máy phay răng chuyên dụng (Liên Xô, CHDC Đức) và nhiệt luyện thấm cacbon (xêmentit).
  • Phát hiện chính (Key Findings): Chuẩn hóa thành công thuật toán tính toán 70 thông số hình học và chế độ điều chỉnh đầu dao cắt; kiểm soát triệt để hiện tượng cắt lẹm chân răng và cắt lần hai; chế tạo thành công các cặp bánh răng truyền động trực giao (như cặp $Z_1=13, Z_2=43, m_n=5, \beta_n=35^\circ$) đạt độ cứng bề mặt $56 \div 60\text{ HRC}$ và độ dai va đập lõi $\ge 4{,}5\text{ kGm/cm}^2$.
  • Hàm ý thực tiễn (Implications): Đề tài đặt nền móng cho việc nội địa hóa các cụm truyền động phức tạp, giảm phụ thuộc vào phụ tùng ngoại nhập cho ngành công nghiệp ô tô, khai thác mỏ và thiết bị quốc phòng.

Bối cảnh và tầm quan trọng (300-350 từ)

Trong cơ cấu truyền động cơ khí chính xác, bộ truyền bánh răng côn răng cong (spiral bevel gears) đóng vai trò sống còn trong việc truyền chuyển động và mô-men xoắn giữa hai trục giao nhau (thường là góc $90^\circ$). So với bánh răng côn răng thẳng, bánh răng côn cong sở hữu nhiều ưu điểm vượt trội: khả năng tải trọng cực lớn, hệ số trùng khớp chiều dọc cao ($\varepsilon_\beta \ge 1{,}25 \div 1{,}6$), chuyển động êm ái ở vận tốc cao, độ ồn thấp, tuổi thọ bền bỉ và đặc biệt là độ nhạy thấp đối với sai số lắp ráp.

Tuy nhiên, việc chế tạo bánh răng côn cong là một trong những thử thách công nghệ phức tạp nhất của ngành cơ khí chế tạo máy. Trên thế giới, các cường quốc công nghiệp (Mỹ, Đức, Nhật Bản) đã phát triển các hệ thống máy CNC chuyên dụng hiện đại (như Gleason Phoenix, Klingelnberg, Oerlikon) cùng các phần mềm CAD/CAM tích hợp chuyên sâu để mô phỏng 3D mặt răng và phân tích phần tử hữu hạn (FEA).

Tại Việt Nam vào thời điểm triển khai nghiên cứu, năng lực sản xuất trong nước còn phân tán tại một số đơn vị như Trung tâm KT Cơ khí Chính xác (ĐHBK Hà Nội), Xí nghiệp Z79 (Z111 - Tổng cục CNQP), Cơ khí Cẩm Phả,... Hầu hết các cơ sở phải vận hành trên nền tảng các dòng máy cơ thế hệ cũ của Liên Xô (525, 528, 5PKM) hoặc CHDC Đức (ZFTKKR250). Quá trình sản xuất mang tính chất đơn chiếc, chắp vá, thiếu công cụ tính toán tự động và chưa chuẩn hóa được quy trình nhiệt luyện bề mặt. Thực trạng này dẫn đến chất lượng sản phẩm không đồng đều, giá thành chế tạo cao và phụ thuộc nặng nề vào nguồn phụ tùng nhập khẩu.

Do đó, đề tài do Viện Nghiên cứu Cơ khí (Bộ Công Thương) chủ trì có tính thời sự cấp thiết. Nghiên cứu giải quyết bài toán cốt lõi: tận dụng và hiện đại hóa năng lực trang thiết bị sẵn có, ứng dụng tin học hóa để làm chủ trọn vẹn quy trình công nghệ chế tạo bánh răng côn cong chất lượng cao, phục vụ kịp thời sự phát triển của công nghiệp ô tô và cơ khí nặng trong nước.

Methodology và approach (350-400 từ)

Nghiên cứu xây dựng phương pháp tiếp cận toàn diện kết hợp giữa mô hình hóa toán học, lập trình tự động hóa thiết kế và thực nghiệm công nghệ gia công - nhiệt luyện.

1. Cơ sở lý thuyết tạo hình và động học bao hình

Đề tài lựa chọn hệ bánh răng côn răng cong Gleason (đường răng là cung tròn) làm đối tượng nghiên cứu chính nhờ tính khả thi trên hệ thống máy công cụ hiện có tại Việt Nam. Quá trình tạo hình biên dạng răng dựa trên nguyên lý ăn khớp cưỡng bức giữa phôi gia công và bánh dẹt sinh tưởng tượng (flat crown gear).

  • Đầu dao phay mặt đầu chuyển động quay tròn tạo vận tốc cắt $V$ (m/phút) để hình thành chiều dài răng.
  • Giá lắc và phôi liên kết động học chặt chẽ qua xích bao hình với tỷ số truyền: $$i_x = \frac{\omega_{\text{ds}}}{\omega_{\text{ph}}} = \frac{z_{\text{ph}}}{z_{\text{ds}}}$$ (trong đó $z_{\text{ds}}$ là số răng của bánh dẹt sinh, $z_{\text{ph}}$ là số răng của phôi).

2. Thuật toán và mô hình hóa tự động (CAD/CAM Integration)

Nhóm nghiên cứu đã toán học hóa toàn bộ chuỗi tính toán hình học theo GOST 16202-70 và phát triển gói phần mềm độc lập tích hợp trong môi trường AutoCAD thông qua 3 mô-đun AutoLISP chính:

  • DBContr.lsp: Điều khiển giao diện nhập liệu thông số ban đầu ($z_1, z_2, m_n, \beta_n, \Sigma=90^\circ$, chiều rộng vành răng $b$, kích thước moay-ơ).
  • SBGPJust.lsp: Động cơ tính toán giải quyết 70 thông số hình học, kiểm tra điều kiện bền, tính toán độ mở dao $W_2'$, hiệu chỉnh dịch chỉnh góc, dịch chỉnh chiều dày ($x_{n}, x_{t}$) và xác định số hiệu đầu dao $N_0$.
  • SBGDraw.lsp: Tự động trích xuất bản vẽ chế tạo chi tiết hoàn chỉnh cùng thông số điều chỉnh máy cắt.

3. Công nghệ chế tạo và độ tin cậy thực nghiệm

Quy trình chế tạo được xác lập riêng cho bánh chủ động (bánh quả dứa) và bánh bị động (bánh chậu). Phương pháp gia công kết hợp cắt thô, cắt tinh hai mặt trên máy phay bánh răng côn cong Gleason và chạy rà cặp đôi trên máy rà nghiền 5PKM. Chế độ nhiệt luyện được thiết lập nghiêm ngặt: thấm than thể khí đạt chiều sâu lớp thấm $0{,}75 \div 1{,}8\text{ mm}$, tôi thể tích/trung tần và ram cao nhằm đảm bảo sự cân bằng giữa độ cứng bề mặt và độ dai của lõi.

Phát hiện chính (400-450 từ)

Quá trình nghiên cứu và thực nghiệm đã mang lại những kết quả kỹ thuật mang tính đột phá:

1. Lựa chọn tối ưu hệ Gleason cho công nghiệp Việt Nam

Qua phân tích so sánh 3 hệ thống bánh răng côn xoắn hàng đầu thế giới:

  • Hệ Klingelnberg: Răng cao đều, đường thân khai kéo dài.
  • Hệ Oerlikon: Dạng đường cong Epicycloid kéo dài.
  • Hệ Gleason: Dạng cung tròn, chiều cao răng thu nhỏ dần về phía đỉnh nón.

Nghiên cứu chỉ rõ hệ Gleason có năng suất cắt gọt cao nhất, kết cấu đầu dao mặt đầu đơn giản, dễ mài sắc và hoàn toàn tương thích với hệ thống máy cắt răng hiện diện tại Việt Nam (ZFTKKR250, 525, 528).

2. Thuật toán kiểm soát hiện tượng cắt lẹm và cắt lần hai

Một đóng góp toán học quan trọng của đề tài là xây dựng biểu đồ và tích hợp thuật toán kiểm tra tỷ số $k_0 = R/d_0$ (tỷ số giữa khoảng cách côn trung bình $R$ và đường kính danh nghĩa đầu dao $d_0$). Thuật toán tự động phát hiện nguy cơ đầu dao cắt lẹm vào sườn răng đối diện khi gia công các bánh răng có góc côn chia $\delta > 50^\circ$, từ đó tự động hiệu chỉnh số hiệu đầu dao $N_0$ hoặc chuyển đổi dạng răng dọc linh hoạt giữa Dạng I, Dạng II và Dạng III.

3. Tối ưu hóa phân bố hệ số dịch chỉnh ($x_n$) và chiều dày răng ($x_t$)

Đối với các bộ truyền có tỷ số truyền lớn ($u > 2{,}5$), đề tài đã giải quyết triệt để sự mất cân bằng độ bền uốn giữa bánh nhỏ ($Z_1$) và bánh lớn ($Z_2$). Bằng cách phân bố hệ số dịch chỉnh pháp tuyến dương ($+x_{n1}$) và tăng chiều dày răng ($+x_{t1}$) cho bánh răng quả dứa, đồng thời dịch chỉnh âm tương ứng cho bánh chậu ($-x_{n2}, -x_{t2}$), nguy cơ gãy chân răng ở bánh chủ động nhỏ đã được loại trừ hoàn toàn.

4. Kết quả thực nghiệm chế tạo điển hình

Đề tài đã ứng dụng thành công phần mềm và quy trình công nghệ để chế tạo thực nghiệm cặp bánh răng côn cong công nghiệp với các thông số kỹ thuật tiêu biểu:

Thông số kỹ thuật Ký hiệu Giá trị nghiệm thu
Số răng bánh chủ động / bị động $Z_1 / Z_2$ $13 / 43$ răng ($u \approx 3{,}31$)
Mô-đun pháp trung bình $m_n$ $5{,}0\text{ mm}$
Góc xoắn răng trung bình $\beta_n$ $35^\circ$ (Hệ số $\varepsilon_\beta \ge 1{,}45$)
Dạng răng chiều trục Dạng dọc Dạng III (răng cao đều)
Độ cứng bề mặt làm việc HRC $56 \div 60\text{ HRC}$
Độ dai va đập lõi răng $a_k$ $\ge 4{,}5\text{ kGm/cm}^2$
Chiều sâu lớp thấm cacbon $h_{\text{thấm}}$ $1{,}0 \div 1{,}3\text{ mm}$
Dung sai độ đồng trục & đảo mặt mút $\Delta$ $\le 0{,}01 \div 0{,}02\text{ mm}$

Đóng góp khoa học (250-300 từ)

  • Về mặt lý thuyết: Báo cáo đã hệ thống hóa và hoàn thiện cơ sở lý thuyết động học bao hình cho bộ truyền bánh răng côn cong hệ Gleason. Công trình đã chuyển hóa các hệ phương trình giải tích phức tạp, các bảng tra tiêu chuẩn GOST/TCVN thành thuật toán tính toán số học chính xác 70 thông số hình học truyền động.
  • Đổi mới phương pháp luận (Methodological Innovations): Tiên phong ứng dụng tự động hóa thiết kế (CAD automation) thông qua gói công cụ AutoLISP tự phát triển. Chương trình tích hợp chức năng kiểm tra tính logic kỹ thuật, tự động cảnh báo lỗi lắp ghép moay-ơ và xuất trực tiếp bản vẽ 2D/3D chuẩn công nghiệp, rút ngắn thời gian thiết kế từ nhiều tuần xuống chỉ còn vài phút.
  • Giá trị ứng dụng thực tiễn: Thiết lập quy trình công nghệ gia công cơ khí - nhiệt luyện hoàn chỉnh, có khả năng chuyển giao ngay cho các nhà máy cơ khí chế tạo (Z111, Cơ khí Cẩm Phả, VEAM) để sản xuất phụ tùng thay thế cho ngành ô tô, máy kéo, máy khai thác than và thiết bị tàu thủy.
  • Ý nghĩa chính sách & kinh tế: Tạo bước đột phá về tính tự chủ công nghệ, giảm kim ngạch nhập siêu phụ tùng cơ khí chính xác, nâng cao giá trị nội địa hóa trong chiến lược phát triển ngành công nghiệp cơ khí trọng điểm của Bộ Công Thương.

Đối tượng quan tâm (200-250 từ)

Nội dung báo cáo nghiên cứu mang lại giá trị thực tiễn và học thuật cho nhiều nhóm đối tượng:

  • Kỹ sư thiết kế & chế tạo máy: Tiếp cận ngay bộ công thức chuẩn, thuật toán dịch chỉnh góc/chiều dày răng và phương pháp thiết lập xích động học điều chỉnh máy phay răng Gleason.
  • Các doanh nghiệp sản xuất cơ khí phụ trợ: Ứng dụng quy trình công nghệ gia công và chế độ nhiệt luyện thấm C chuẩn xác để chế tạo phụ tùng đạt độ bền tương đương hàng nhập khẩu với chi phí thấp hơn đáng kể.
  • Nhà nghiên cứu, giảng viên và sinh viên ngành Cơ khí: Nguồn tài liệu học thuật chuyên sâu phục vụ công tác giảng dạy các môn học Chi tiết máy, Nguyên lý máy, Công nghệ chế tạo máy và Đồ án tốt nghiệp chuyên ngành Cơ khí chính xác.
  • Cơ quan quản lý và hoạch định chính sách: Tài liệu tham khảo quan trọng để xây dựng các chương trình đầu tư chiều sâu, hiện đại hóa trang thiết bị công nghệ cho các cơ sở cơ khí quốc phòng và công nghiệp nặng quốc gia.

FAQ (Câu hỏi thường gặp) (250-300 từ)

1. Phát hiện quan trọng nhất của đề tài là gì?

Đó là việc hoàn thiện thuật toán toán học tích hợp phần mềm AutoLISP tự động hóa toàn diện khâu thiết kế hình học, kiểm soát không cắt lẹm và thiết lập quy trình công nghệ nhiệt luyện đạt chuẩn quốc tế trên hệ thống máy gia công sẵn có tại Việt Nam.

2. Phương pháp tính toán AutoLISP của đề tài có gì đặc biệt?

Bộ chương trình (DBContr.lsp, SBGPJust.lsp, SBGDraw.lsp) không chỉ tính toán 70 thông số hình học mà còn tự động kiểm tra tính hợp lệ logic của kết cấu moay-ơ, kiểm tra vùng cắt lần hai theo tỷ số $R/d_0$ và xuất trực tiếp bản vẽ thiết kế hoàn chỉnh.

3. Kết quả nghiên cứu có thể khái quát hóa (generalize) không?

Hoàn toàn có thể. Thuật toán và phần mềm được thiết kế tổng quát cho mọi bộ truyền bánh răng côn cong trực giao hệ Gleason với dải số răng rộng ($Z = 6 \div 200$), mô-đun pháp từ $2 \div 25\text{ mm}$ và góc xoắn $\beta_n$ từ $0 \div 45^\circ$.

4. Hướng phát triển tiếp theo (Next steps) của nghiên cứu là gì?

Nâng cấp thuật toán mô phỏng bề mặt tiếp xúc 3D (TCA - Tooth Contact Analysis), chuyển đổi xuất mã G-code để gia công trực tiếp trên các trung tâm gia công 5 trục CNC đa năng và mở rộng nghiên cứu sang bộ truyền Hypoid chịu tải cực nặng.

5. Ứng dụng thực tế tức thì của đề tài là gì?

Chế tạo ngay các cặp bánh răng côn cong thay thế trong hộp số ô tô tải, máy cào than mỏ, hộp giảm tốc máy công cụ, máy nông nghiệp và các cụm truyền động cơ khí quân sự chuyên dụng.

Kết luận (150 từ)

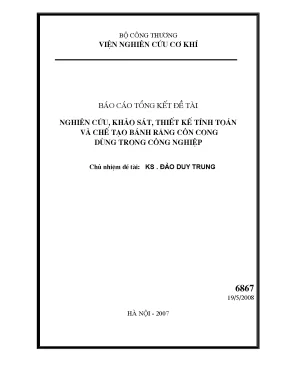

Đề tài "Nghiên cứu, khảo sát, thiết kế tính toán và chế tạo bánh răng côn cong dùng trong công nghiệp" do Viện Nghiên cứu Cơ khí thực hiện đã giải quyết thành công một nút thắt kỹ thuật lớn của ngành cơ khí chế tạo trong nước. Bằng việc kết hợp nhuần nhuyễn giữa lý thuyết bao hình Gleason, giải thuật tin học hóa AutoLISP và công nghệ nhiệt luyện tiên tiến, nhóm nghiên cứu đã mở ra khả năng tự chủ thiết kế và sản xuất các chi tiết cơ khí truyền động có độ chính xác cao.

Trong tương lai, việc tích hợp công nghệ phân tích phần tử hữu hạn (FEA) và mở rộng sang gia công trên máy CNC 5 trục sẽ tiếp tục nâng cao năng lực cạnh tranh của sản phẩm cơ khí Việt Nam. Các doanh nghiệp và đơn vị sản xuất quan tâm có thể tiếp nhận chuyển giao công nghệ và phần mềm tính toán để phục vụ sản xuất thực tiễn ngay hôm nay.
