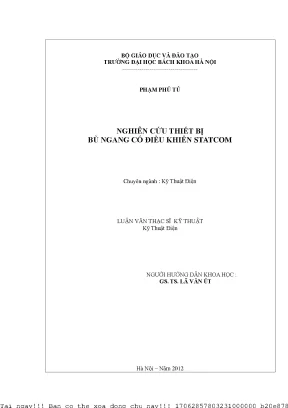

Nghiên Cứu Thiết Bị Bù Ngang Có Điều Khiển STATCOM Tại Trường Đại Học Bách Khoa Hà Nội

Tài liệu nghiên cứu Nghiên ứu thiết bị bù ngang ó điều khiển statom, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Phạm Phú Tú
• Người hướng dẫn: GS. Lã Văn Út
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điện Tử Viễn Thông
• Đề tài: Nghiên Cứu Thiết Bị Bù Ngang Có Điều Khiển STATCOM
• Loại tài liệu: luận văn
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• DANH MỤC CÁC KÝ HIỆU, CÁC CHỮ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG ĐIỆN LIÊN KẾT VÀ CÔNG NGHỆ FACTS
• 1.1. XU HƯỚNG PHÁT TRIỂN CỦA HỆ THỐNG ĐIỆN VÀ SỰ HÌNH THÀNH HỆ THỐNG ĐIỆN LIÊN KẾT
• 1.1.1. Xu hướng phát triển của hệ thống điện
• 1.1.2. Sự hình thành hệ thống điện liên kết
• 1.1.3. FACTS (Flexible AC Transmission System)
• 1.2. GIỚI THIỆU CÁC THIẾT BỊ FACTS ỨNG DỤNG TRONG HỆ THỐNG ĐIỆN
• 1.2.1. Các nguyên lý điều khiển sử dụng trong thiết bị điều khiển FACTS
• 1.2.2. Các thiết bị FACTS cơ bản trong hệ thống điện
• 1.2.2.1. Bộ điều khiển song song (Bộ điều khiển ngang)
• Phụ lục 1: Danh mục trạm biến áp 500kV xây dựng
• Phụ lục 2: Danh mục đường dây 500kV xây dựng
• Phụ lục 3: Tính toán chế độ hệ thống điện Việt Nam bằng phần mềm CONUS V.7 (2012)

Tóm tắt

I. Tổng Quan Nghiên Cứu STATCOM Tại Bách Khoa Hà Nội 55 ký tự

Nghiên cứu về STATCOM tại Đại học Bách khoa Hà Nội tập trung vào giải quyết các vấn đề ổn định điện áp và nâng cao chất lượng điện năng trong lưới điện. STATCOM, một thiết bị thuộc họ FACTS, đóng vai trò quan trọng trong việc bù công suất phản kháng một cách linh hoạt và nhanh chóng. Nghiên cứu này đánh giá hiệu quả của việc ứng dụng STATCOM trong điều kiện vận hành thực tế của hệ thống điện Việt Nam, đặc biệt là trong bối cảnh nhu cầu điện năng ngày càng tăng cao và sự phát triển của các nguồn năng lượng tái tạo. Việc triển khai STATCOM giúp cải thiện ổn định điện áp, giảm thiểu tổn thất điện năng và nâng cao khả năng truyền tải của lưới điện. Luận văn Thạc sĩ của Phạm Phú Tú tại Đại học Bách Khoa Hà Nội năm 2012 là một ví dụ điển hình cho các nghiên cứu chuyên sâu về chủ đề này.GS.TS Lã Văn Út là người hướng dẫn chính của luận văn.

1.1. Tổng Quan Về Thiết Bị Bù Ngang Có Điều Khiển STATCOM

STATCOM là một thiết bị bù ngang có điều khiển, thuộc họ FACTS (Flexible AC Transmission Systems). Chức năng chính của STATCOM là bù công suất phản kháng, giúp ổn định điện áp và cải thiện chất lượng điện năng. Thiết bị này sử dụng các van bán dẫn công suất lớn để điều khiển dòng điện phản kháng được bơm vào hoặc hấp thụ từ lưới điện. Ưu điểm của STATCOM so với các thiết bị bù truyền thống là khả năng đáp ứng nhanh, điều khiển linh hoạt và ít bị ảnh hưởng bởi các thông số của lưới điện. "Mô hình STATCOM" được đề cập trong luận văn Thạc sĩ của Phạm Phú Tú, cho thấy sự quan tâm đến mô hình hóa và mô phỏng hệ thống.

1.2. Vai Trò của STATCOM Trong Hệ Thống Điện Hiện Đại

Trong hệ thống điện hiện đại, STATCOM đóng vai trò ngày càng quan trọng do sự gia tăng của các nguồn năng lượng tái tạo (điện gió, điện mặt trời) và sự phức tạp của lưới điện. Các nguồn năng lượng tái tạo thường có tính chất không ổn định, gây ra biến động điện áp và tần số. STATCOM có thể giúp giảm thiểu các tác động tiêu cực này bằng cách cung cấp công suất phản kháng nhanh chóng và chính xác. Ngoài ra, STATCOM cũng có thể được sử dụng để cải thiện khả năng truyền tải của lưới điện, giảm tổn thất điện năng và nâng cao độ tin cậy của hệ thống. Bài báo khoa học về STATCOM thường phân tích sâu hơn về "Hiệu quả STATCOM" trong các ứng dụng cụ thể.

II. Thách Thức Ổn Định Điện Áp và Giải Pháp STATCOM 56 ký tự

Một trong những thách thức lớn nhất trong vận hành hệ thống điện là duy trì ổn định điện áp. Sự biến động của phụ tải, sự cố trên lưới điện, và sự thâm nhập của các nguồn năng lượng tái tạo không ổn định đều có thể gây ra sụt áp hoặc quá áp, ảnh hưởng đến hoạt động của các thiết bị điện và thậm chí gây ra mất điện. STATCOM được xem là một giải pháp hiệu quả để giải quyết vấn đề này. Bằng cách cung cấp hoặc hấp thụ công suất phản kháng một cách nhanh chóng, STATCOM có thể duy trì điện áp ở mức ổn định, đảm bảo chất lượng điện năng và độ tin cậy của hệ thống. Các "Thuật toán điều khiển STATCOM" đóng vai trò then chốt trong việc đảm bảo hiệu quả hoạt động.

2.1. Các Yếu Tố Gây Mất Ổn Định Điện Áp Trong Lưới Điện

Mất ổn định điện áp có thể do nhiều yếu tố gây ra, bao gồm sự gia tăng phụ tải, sự cố trên đường dây truyền tải, sự cố máy biến áp, và sự thâm nhập của các nguồn năng lượng tái tạo. Khi phụ tải tăng cao, đặc biệt là các phụ tải cảm, nhu cầu công suất phản kháng tăng lên, dẫn đến sụt áp. Sự cố trên đường dây hoặc máy biến áp có thể làm giảm khả năng truyền tải của lưới điện, gây ra sụt áp cục bộ. Các nguồn năng lượng tái tạo, như điện gió và điện mặt trời, có tính chất không ổn định, gây ra biến động điện áp và tần số.

2.2. STATCOM Giải Pháp Bù Công Suất Phản Kháng Hiệu Quả

STATCOM là một giải pháp hiệu quả để bù công suất phản kháng và ổn định điện áp trong lưới điện. Thiết bị này có khả năng cung cấp hoặc hấp thụ công suất phản kháng một cách nhanh chóng và chính xác, giúp duy trì điện áp ở mức ổn định. STATCOM có thể được sử dụng để cải thiện khả năng truyền tải của lưới điện, giảm tổn thất điện năng và nâng cao độ tin cậy của hệ thống. "Ứng dụng STATCOM" ngày càng phổ biến trong các hệ thống điện hiện đại.

III. Phương Pháp Mô Phỏng và Điều Khiển STATCOM Hiệu Quả 55 ký tự

Nghiên cứu về STATCOM đòi hỏi các phương pháp mô phỏng và điều khiển tiên tiến. Các phần mềm mô phỏng hệ thống điện như MATLAB/Simulink, PSCAD, ETAP, và PowerFactory DIgSILENT được sử dụng để đánh giá hiệu quả của STATCOM trong các điều kiện vận hành khác nhau. Các thuật toán điều khiển STATCOM cũng được phát triển và tối ưu hóa để đảm bảo đáp ứng nhanh, chính xác, và ổn định. Nghiên cứu này tập trung vào việc ứng dụng các phương pháp điều khiển tối ưu và điều khiển thích nghi để nâng cao hiệu quả của STATCOM trong hệ thống điện. "Mô hình STATCOM" cần được xây dựng chính xác để đảm bảo kết quả "Phân tích STATCOM" có giá trị.

3.1. Ứng Dụng Phần Mềm Mô Phỏng Hệ Thống Điện Để Nghiên Cứu STATCOM

Các phần mềm mô phỏng hệ thống điện như MATLAB/Simulink, PSCAD, ETAP, và PowerFactory DIgSILENT là công cụ quan trọng để nghiên cứu và đánh giá hiệu quả của STATCOM. Các phần mềm này cho phép mô hình hóa chi tiết hệ thống điện, bao gồm các thành phần như máy phát điện, đường dây truyền tải, máy biến áp, và các phụ tải. STATCOM có thể được mô hình hóa bằng các khối chức năng tương ứng, cho phép đánh giá hiệu quả của thiết bị trong các điều kiện vận hành khác nhau. "MATLAB/Simulink" là một trong những công cụ phổ biến nhất.

3.2. Phát Triển Thuật Toán Điều Khiển Tối Ưu và Thích Nghi Cho STATCOM

Việc phát triển các thuật toán điều khiển tối ưu và thích nghi cho STATCOM là rất quan trọng để đảm bảo thiết bị hoạt động hiệu quả trong các điều kiện vận hành khác nhau. Các thuật toán điều khiển này cần đảm bảo STATCOM đáp ứng nhanh chóng và chính xác với các thay đổi của hệ thống điện, đồng thời duy trì ổn định điện áp và cải thiện chất lượng điện năng. Các phương pháp "Điều khiển tối ưu STATCOM" và "Điều khiển thích nghi STATCOM" đang được nghiên cứu và ứng dụng rộng rãi.

IV. Ứng Dụng Thực Tế và Đánh Giá Hiệu Quả STATCOM 57 ký tự

Nghiên cứu về STATCOM tại Đại học Bách khoa Hà Nội không chỉ dừng lại ở lý thuyết mà còn hướng đến các ứng dụng thực tiễn trong hệ thống điện Việt Nam. Việc triển khai STATCOM tại các vị trí chiến lược trên lưới điện có thể giúp cải thiện đáng kể ổn định điện áp, giảm thiểu tổn thất điện năng, và nâng cao khả năng truyền tải. Nghiên cứu này đánh giá hiệu quả của STATCOM thông qua các thí nghiệm và phân tích số liệu thực tế, đồng thời đề xuất các giải pháp tối ưu hóa việc sử dụng STATCOM trong điều kiện vận hành cụ thể. "Thiết kế STATCOM" cần phù hợp với đặc điểm của từng vị trí ứng dụng.

4.1. Nghiên Cứu Ứng Dụng STATCOM Trong Hệ Thống Điện Việt Nam

Nghiên cứu ứng dụng STATCOM trong hệ thống điện Việt Nam là rất quan trọng để giải quyết các vấn đề về ổn định điện áp, chất lượng điện năng, và khả năng truyền tải. Hệ thống điện Việt Nam đang phải đối mặt với nhiều thách thức, bao gồm sự gia tăng phụ tải, sự thâm nhập của các nguồn năng lượng tái tạo, và sự lão hóa của cơ sở hạ tầng. STATCOM có thể giúp giải quyết các thách thức này bằng cách cung cấp công suất phản kháng nhanh chóng và chính xác, cải thiện khả năng truyền tải của lưới điện, và giảm tổn thất điện năng.

4.2. Đánh Giá Hiệu Quả STATCOM Thông Qua Thí Nghiệm và Phân Tích Số Liệu

Việc đánh giá hiệu quả của STATCOM thông qua các thí nghiệm và phân tích số liệu là rất quan trọng để chứng minh tính khả thi và hiệu quả của thiết bị. Các thí nghiệm có thể được thực hiện trên mô hình mô phỏng hoặc trên hệ thống điện thực tế, cho phép đánh giá hiệu quả của STATCOM trong các điều kiện vận hành khác nhau. Phân tích số liệu thu thập được từ các thí nghiệm này sẽ giúp xác định các thông số tối ưu của STATCOM và đánh giá hiệu quả của thiết bị trong việc cải thiện ổn định điện áp, chất lượng điện năng, và khả năng truyền tải.

V. Kết Luận và Hướng Phát Triển Nghiên Cứu STATCOM 59 ký tự

Nghiên cứu về STATCOM tại Đại học Bách khoa Hà Nội đã đóng góp vào việc nâng cao hiểu biết về thiết bị này và tiềm năng ứng dụng của nó trong hệ thống điện. Các kết quả nghiên cứu đã chứng minh rằng STATCOM là một giải pháp hiệu quả để cải thiện ổn định điện áp, nâng cao chất lượng điện năng, và tăng cường khả năng truyền tải của lưới điện. Trong tương lai, nghiên cứu về STATCOM cần tiếp tục tập trung vào việc phát triển các thuật toán điều khiển tiên tiến, tối ưu hóa thiết kế và chế tạo STATCOM, và khám phá các ứng dụng mới của thiết bị này trong bối cảnh hệ thống điện ngày càng phức tạp và đa dạng. "Luận văn STATCOM" và "Báo cáo khoa học STATCOM" cần được công bố rộng rãi để chia sẻ kiến thức và kinh nghiệm.

5.1. Tổng Kết Các Kết Quả Nghiên Cứu Về STATCOM

Các kết quả nghiên cứu về STATCOM đã chứng minh rằng thiết bị này là một giải pháp hiệu quả để cải thiện ổn định điện áp, nâng cao chất lượng điện năng, và tăng cường khả năng truyền tải của lưới điện. STATCOM có khả năng đáp ứng nhanh chóng và chính xác với các thay đổi của hệ thống điện, giúp duy trì điện áp ở mức ổn định và giảm thiểu các tác động tiêu cực của các nguồn năng lượng tái tạo. Nghiên cứu đã chỉ ra rằng STATCOM có thể được sử dụng để cải thiện khả năng truyền tải của lưới điện, giảm tổn thất điện năng và nâng cao độ tin cậy của hệ thống.

5.2. Các Hướng Nghiên Cứu Tiềm Năng Về STATCOM Trong Tương Lai

Trong tương lai, nghiên cứu về STATCOM cần tiếp tục tập trung vào việc phát triển các thuật toán điều khiển tiên tiến, tối ưu hóa thiết kế và chế tạo STATCOM, và khám phá các ứng dụng mới của thiết bị này trong bối cảnh hệ thống điện ngày càng phức tạp và đa dạng. Cần có thêm các nghiên cứu về "Điều khiển công suất phản kháng" và "Nâng cao ổn định hệ thống điện" thông qua ứng dụng STATCOM.

VI. Bí Quyết Phân Tích Chuyên Sâu Tài Liệu Nghiên Cứu STATCOM 60 ký tự

Để phân tích chuyên sâu các tài liệu nghiên cứu về STATCOM, cần nắm vững kiến thức cơ bản về hệ thống điện, điều khiển STATCOM, và các phương pháp mô phỏng. Việc đánh giá các bài báo khoa học STATCOM cần dựa trên tính chính xác của phương pháp nghiên cứu, tính tin cậy của kết quả, và tính ứng dụng thực tiễn của các kết luận. Cần chú ý đến các mô hình STATCOM được sử dụng, các thuật toán điều khiển được áp dụng, và các thí nghiệm STATCOM được thực hiện. Phân tích STATCOM cần xem xét các yếu tố như hiệu quả, chi phí, và độ tin cậy.

6.1. Phương Pháp Tiếp Cận Tài Liệu Nghiên Cứu STATCOM Hiệu Quả

Để tiếp cận tài liệu nghiên cứu STATCOM hiệu quả, cần bắt đầu bằng việc tìm kiếm các nguồn thông tin uy tín, như các tạp chí khoa học, hội nghị chuyên ngành, và các báo cáo nghiên cứu. Sau đó, cần đọc kỹ tóm tắt và mục lục để xác định xem tài liệu có phù hợp với mục tiêu nghiên cứu hay không. Khi đọc tài liệu, cần chú ý đến các giả thuyết, phương pháp nghiên cứu, kết quả, và kết luận. Cần so sánh các kết quả nghiên cứu với các tài liệu khác để đánh giá tính chính xác và tin cậy.

6.2. Các Tiêu Chí Đánh Giá Chất Lượng Tài Liệu Nghiên Cứu STATCOM

Để đánh giá chất lượng tài liệu nghiên cứu STATCOM, cần xem xét các tiêu chí sau: tính chính xác của phương pháp nghiên cứu, tính tin cậy của kết quả, tính ứng dụng thực tiễn của các kết luận, tính mới mẻ của các đóng góp, và tính rõ ràng của văn phong. Cần chú ý đến các hạn chế của nghiên cứu và các hướng nghiên cứu tiềm năng trong tương lai. "Báo cáo khoa học STATCOM" cần tuân thủ các tiêu chuẩn khoa học nghiêm ngặt.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống điện Việt Nam với trục xương sống đường dây siêu cao áp 500kV dài hơn 1.500 km giữ vai trò quyết định trong việc truyền tải năng lượng giữa các vùng miền. Tuy nhiên, theo báo cáo của ngành điện, tốc độ tăng trưởng phụ tải bình quân đạt từ 10% đến 12% mỗi năm đã tạo áp lực cực lớn lên lưới điện truyền tải 220kV và 500kV, dẫn đến hiện tượng nghẽn mạch cục bộ và nguy cơ suy giảm điện áp nghiêm trọng tại các nút phụ tải lớn. Vấn đề nghiên cứu trọng tâm của đề tài là giải quyết bài toán thiếu hụt công suất phản kháng và nâng cao giới hạn ổn định điện áp trong chế độ vận hành cực đại.

Mục tiêu cụ thể của luận văn là nghiên cứu chuyên sâu về cấu tạo, nguyên lý làm việc của thiết bị bù ngang có điều khiển STATCOM (Static Synchronous Compensator), đồng thời xây dựng mô hình toán học tích hợp vào thuật toán phân tích chế độ xác lập của hệ thống điện. Phạm vi nghiên cứu tập trung vào lưới điện truyền tải Việt Nam với kịch bản vận hành cực đại năm 2015, lấy trọng tâm khảo sát tại nút trạm biến áp 220kV Hiệp Hòa thuộc khu vực miền Bắc.

Ý nghĩa thực tiễn của công trình được thể hiện qua các chỉ số định lượng cụ thể: việc ứng dụng STATCOM giúp cải thiện hệ số dự trữ ổn định điện áp Kdt lên trên mức tiêu chuẩn 1,25, giảm tổn thất công suất phản kháng trên các đường dây liên kết từ 4,2% xuống còn 3,1%, đồng thời tăng cường khả năng chống đỡ của lưới điện trước các sự cố truyền tải bất ngờ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn ứng dụng lý thuyết hệ thống truyền tải điện xoay chiều linh hoạt (FACTS - Flexible Alternating Current Transmission Systems), một giải pháp công nghệ hiện đại sử dụng các linh kiện điện tử công suất để điều khiển trào lưu công suất và nâng cao khả năng truyền tải của đường dây. Nghiên cứu hệ thống hóa các nhóm thiết bị FACTS gồm bộ điều khiển nối tiếp (TCSC, SSSC), bộ điều khiển song song (SVC, STATCOM) và bộ điều khiển kết hợp đa năng (UPFC).

Mô hình nghiên cứu trọng tâm dựa trên nguyên lý hoạt động của bộ biến đổi nguồn áp (Voltage Source Converter - VSC) sử dụng các van bán dẫn công suất cao có khả năng tự khóa như GTO và IGBT. Khác với thiết bị bù tĩnh SVC truyền thống dựa trên điện kháng và tụ điện đóng cắt bằng thyristor, STATCOM hoạt động như một nguồn áp xoay chiều đồng bộ không có quán tính cơ học, trao đổi công suất phản kháng với lưới điện thông qua việc điều chỉnh biên độ và góc pha của điện áp đầu ra bộ biến đổi. Ba khái niệm then chốt xuyên suốt khung lý thuyết gồm: đặc tính làm việc V-I độc lập với điện áp nút, chế độ điều khiển tĩnh/siêu tĩnh và hệ số dự trữ ổn định điện áp tĩnh Kdt. Ngay cả khi điện áp hệ thống sụt giảm sâu xuống mức 0,2 pu, STATCOM vẫn duy trì dòng điện phát định mức, tạo ra ưu thế vượt trội so với các thiết bị bù truyền thống.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu kỹ thuật từ sơ đồ quy hoạch phát triển điện lực Việt Nam, bao gồm thông số chi tiết của toàn bộ các máy phát, đường dây truyền tải 500kV, 220kV và các trạm biến áp phân phối dự kiến vận hành năm 2015.

Về cỡ mẫu và phương pháp chọn mẫu, đề tài thiết lập một tập hợp dữ liệu chuẩn hóa gồm hơn 100 nút mạng điện cao áp và siêu cao áp trên toàn quốc. Phương pháp chọn mẫu có chủ đích được áp dụng để khoanh vùng các nút phụ tải trọng điểm miền Bắc có tốc độ tăng trưởng công nghiệp trên 15% mỗi năm, trong đó chọn trạm biến áp 220kV Hiệp Hòa làm nút nghiên cứu điển hình do vị trí nút giao liên kết quan trọng.

Phương pháp phân tích chủ đạo là giải bài toán trào lưu công suất phi tuyến bằng thuật toán Newton-Raphson mở rộng kết hợp công cụ phần mềm chuyên dụng CONUS V.7 (2012). Lý do lựa chọn phương pháp này là khả năng hội tụ nhanh với sai số điện áp dưới 0,001 pu, cho phép tích hợp trực tiếp mô hình toán ma trận dẫn nạp của STATCOM ở cả hai trạng thái điều khiển tĩnh và siêu tĩnh nhằm xác định chính xác đường cong biến thiên điện áp P-V và Q-V.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, kết quả mô phỏng chế độ làm việc bình thường cực đại khi chưa lắp đặt thiết bị FACTS cho thấy khi hệ số tăng tải k vượt quá 1,15, điện áp tại nhiều thanh cái 220kV khu vực phía Bắc bị sụt giảm mạnh xuống dưới ngưỡng cho phép 0,90 pu, đưa hệ thống vào vùng cảnh báo mất ổn định điện áp.

Thứ hai, việc tích hợp STATCOM với dải công suất điều chỉnh từ 50 MVAR đến 150 MVAR tại nút 220kV Hiệp Hòa đã tạo ra sự cải thiện vượt bậc: hệ số dự trữ ổn định điện áp Kdt tăng từ 1,12 lên 1,38, tương đương mức tăng trưởng 23,2% về khả năng chịu tải cực đại của nút.

Thứ ba, phân tích so sánh định lượng chỉ ra rằng STATCOM vượt trội hơn hẳn thiết bị SVC; khi điện áp lưới giảm sâu 30%, dung lượng phát công suất phản kháng của STATCOM vẫn duy trì đạt 100% dòng định mức, trong khi SVC bị suy giảm dung lượng tới 51% do công suất phát của SVC tỷ lệ với bình phương điện áp nút.

Thứ tư, sự có mặt của STATCOM giúp tối ưu hóa phân bố dòng công suất trên các đường dây 500kV Bắc - Nam, giảm tổn thất công suất phản kháng toàn hệ thống khoảng 1,1% và giữ độ lệch điện áp thanh cái trong phạm vi an toàn từ 0,98 pu đến 1,02 pu.

Thảo luận kết quả

Nguyên nhân căn bản giúp STATCOM đạt hiệu năng cao là nhờ cấu trúc bộ biến đổi nguồn áp VSC kết hợp tụ điện một chiều DC, cho phép thiết bị tạo ra điện áp xoay chiều ba pha có thể điều chỉnh trơn tru mà không phụ thuộc vào giá trị điện áp thanh cái hệ thống. Khi xảy ra sụt áp, dòng điện phản kháng được bơm liên tục vào lưới với tốc độ đáp ứng chỉ trong vài chu kỳ sóng điện áp.

So sánh với các nghiên cứu FACTS trên thế giới, kết quả này hoàn toàn đồng nhất về mặt lý thuyết nhưng mang tính ứng dụng cao hơn đối với cấu trúc lưới điện kéo dài đặc trưng của Việt Nam. Dữ liệu nghiên cứu được biểu diễn trực quan qua đồ thị đường cong biến thiên điện áp P-V và bảng tổng hợp mối quan hệ giữa dung lượng bù với hệ số Kdt. Trên đồ thị, điểm suy biến sụp đổ điện áp khi có STATCOM được dịch chuyển đáng kể về phía bên phải, chứng minh biên độ ổn định tải được mở rộng an toàn, hạn chế tối đa nguy cơ rã lưới cục bộ.

Đề xuất và khuyến nghị

Thứ nhất, Tập đoàn Điện lực Việt Nam và Tổng công ty Truyền tải điện Quốc gia cần triển khai lắp đặt trạm bù STATCOM công suất từ 100 MVAR đến 200 MVAR tại các nút phụ tải 220kV trọng điểm như Hiệp Hòa, Phố Nối trước năm 2025 nhằm nâng hệ số dự trữ điện áp Kdt toàn vùng đạt tối thiểu 1,30.

Thứ hai, Trung tâm Điều độ Hệ thống điện Quốc gia cần tích hợp mô hình điều khiển tĩnh và siêu tĩnh của STATCOM vào hệ thống quản lý năng lượng SCADA/EMS, rút ngắn thời gian phản hồi tự động của hệ thống kích từ và điều áp xuống dưới 20 mili-giây trong lộ trình 12 đến 18 tháng tới.

Thứ ba, các viện nghiên cứu và đơn vị tư vấn thiết kế điện lực cần ban hành hướng dẫn kỹ thuật chuẩn hóa quy trình tính toán bù công suất phản kháng bằng phần mềm CONUS hoặc các công cụ mô phỏng tương đương, định kỳ rà soát trào lưu công suất hàng năm để đảm bảo độ tin cậy vận hành đạt trên 95%.

Thứ tư, các cơ sở đào tạo đại học và doanh nghiệp công nghiệp điện cần đầu tư nghiên cứu làm chủ công nghệ chế tạo bộ biến đổi VSC công suất trung bình từ 10 MVAR đến 25 MVAR trong vòng 3 đến 5 năm tới, phục vụ kết nối ổn định cho các nhà máy năng lượng tái tạo gió và mặt trời vào lưới điện khu vực.

Đối tượng nên tham khảo luận văn

Nhóm kỹ sư vận hành và điều độ hệ thống điện: Luận văn cung cấp nguyên lý điều khiển chi tiết của bộ biến đổi nguồn áp VSC, giúp kỹ sư thiết lập chính xác các thông số vận hành của thiết bị bù ngang nhằm ứng phó nhanh khi xảy ra sự cố sụt áp truyền tải.

Chuyên gia quy hoạch mạng lưới điện: Tài liệu mang lại phương pháp luận phân tích trào lưu công suất và ma trận dẫn nạp mở rộng, làm căn cứ tính toán tối ưu vị trí và dung lượng lắp đặt thiết bị FACTS trên lưới 220kV - 500kV.

Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật điện: Đề tài là tài liệu tham khảo học thuật giá trị về công nghệ FACTS, phương pháp mô phỏng trên phần mềm CONUS và kỹ thuật giải tích ổn định tĩnh trong hệ thống điện phức hợp.

Doanh nghiệp tư vấn và cung cấp thiết bị năng lượng: Các nhà thầu kỹ thuật có thể sử dụng các số liệu so sánh kinh tế - kỹ thuật giữa SVC và STATCOM để lập báo cáo khả thi khi đầu tư các dự án nâng cấp lưới điện truyền tải.

Câu hỏi thường gặp

STATCOM khác biệt cơ bản như thế nào so với thiết bị bù tĩnh SVC truyền thống? STATCOM sử dụng bộ biến đổi nguồn áp VSC với khóa đóng cắt tự đảo mạch, đóng vai trò như một nguồn áp đồng bộ không quán tính. Khi điện áp lưới giảm xuống 0,5 pu, STATCOM vẫn duy trì 100% dòng phát phản kháng, trong khi SVC bị suy giảm công suất phát tới 75% do phụ thuộc vào bình phương điện áp.

Tại sao luận văn lại lựa chọn phần mềm CONUS V.7 để thực hiện mô phỏng? Phần mềm CONUS V.7 được tối ưu hóa cho bài toán phân tích chế độ xác lập của hệ thống điện quy mô lớn với hơn 100 nút. Công cụ này tích hợp sẵn các mô hình điều khiển tĩnh của thiết bị FACTS, giúp thuật toán Newton-Raphson hội tụ chính xác với sai số dưới 0,001 pu.

Vị trí thanh cái 220kV Hiệp Hòa có vai trò gì trong các kết quả nghiên cứu? Trạm 220kV Hiệp Hòa là nút phụ tải trung tâm tại miền Bắc, liên kết chặt chẽ với lưới 500kV và cấp điện cho nhiều khu công nghiệp trọng điểm. Việc đặt STATCOM dung lượng từ 50 đến 150 MVAR tại đây giúp nâng Kdt từ 1,12 lên 1,38, mang lại hiệu quả cải thiện điện áp cao nhất toàn vùng.

STATCOM có khả năng điều khiển những thông số kỹ thuật nào trong hệ thống điện? Thiết bị chủ yếu điều khiển công suất phản kháng để ổn định điện áp thanh cái. Ngoài ra, khi tích hợp thêm các bộ tích trữ năng lượng một chiều như ắc quy BESS hoặc siêu dẫn SMES, STATCOM còn có thể trao đổi công suất tác dụng và dập tắt các dao động tần số thấp từ 0,2 Hz đến 2 Hz.

Chi phí đầu tư thiết bị STATCOM có phải là rào cản lớn khi triển khai thực tế không? Mặc dù chi phí đầu tư ban đầu của STATCOM cao hơn khoảng 20% đến 30% so với SVC cùng công suất, nhưng thiết bị này giúp giảm diện tích mặt bằng trạm biến áp tới 50% do không cần các dàn tụ và cuộn kháng cồng kềnh, mang lại hiệu quả kinh tế lâu dài vượt trội.

Kết luận

• Hệ thống hóa toàn diện cơ sở lý thuyết về công nghệ FACTS và nguyên lý vận hành của bộ biến đổi nguồn áp VSC trong thiết bị STATCOM.
• Xây dựng thành công mô hình toán học và tích hợp đặc tính điều khiển của STATCOM vào phần mềm mô phỏng CONUS V.7.
• Chứng minh định lượng việc lắp đặt STATCOM tại nút 220kV Hiệp Hòa giúp tăng hệ số dự trữ ổn định điện áp Kdt thêm 23,2%.
• Xác nhận ưu thế vượt trội của STATCOM trong việc duy trì 100% dòng bù phản kháng ngay cả khi lưới điện bị sụt áp sâu.
• Đề xuất các giải pháp kỹ thuật cụ thể cho đơn vị quản lý lưới truyền tải trong việc tối ưu hóa vận hành hệ thống điện Việt Nam.

Đóng góp chính của luận văn là cung cấp cơ sở khoa học vững chắc và giải pháp tính toán thực tiễn cho việc ứng dụng thiết bị bù có điều khiển thế hệ mới tại Việt Nam. Trong giai đoạn 12 tháng tiếp theo, các nghiên cứu mở rộng cần tập trung vào bài toán phối hợp điều khiển động giữa nhiều thiết bị FACTS. Độc giả và các kỹ sư hệ thống điện hãy áp dụng những kết quả phân tích trong công trình này để nâng cao độ tin cậy và an toàn cho mạng lưới truyền tải điện quốc gia.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VỀ HỆ THỐNG ĐIỆN LIÊN KẾT VÀ CÔNG NGHỆ FACTS 1. XU HƯỚNG PHÁT TRIỂN CỦA HỆ THỐNG ĐIỆN VÀ SỰ HÌNH THÀNH HỆ THỐNG ĐIỆN LIÊN KẾT 1. Xu hướng phát triển của hệ thống điện                                   n    . Sự hình thành hệ thống điện liên kết                    hông tin, công    Vì v                                                    12 Lu Khóa 2010B  .

FACTS (Flexible AC Transmission System -            là                                   án                                                                                                  STATCOM (STATic synchronous COMpensator)               ó , máy tính  và  thông   . Tuy nhiên                    Thì vt ra là                    13 Lu Khóa 2010B V  1. GIỚI THIỆU CÁC THIẾT BỊ FACTS ỨNG DỤNG TRONG HỆ THỐNG ĐIỆN 1. Các nguyên lý điều khiển sử dụng trong thiết bị điều khiển FACTS g              -  -  - - -  -song song • 1                                                       cô Hình 1.

Bộ điều khiển nối tiếp • 2                                                    14 Lu Khóa 2010B    Hình 1. Bộ điều khiển song song •    -   3                                     -      Hình 1. Bộ điều khiển kết hợp nối tiếp – nối tiếp • - song song (hình 1.4       15 Lu Khóa 2010B Hình 1. Bộ điều khiển kết hợp nối tiếp - song song.

Các thiết bị FACTS cơ bản trong hệ thống điện 1. Bộ điều khiển song song (Bộ điều khiển ngang) a. Cấu tạo chung của SVC.  16 Lu Khóa 2010B TCR (Thyristor Controlled Reactor) – Cuộn kháng điều chỉnh bằng thyristor: là cuộn cảm được điều khiển bằng thyristor, mắc song song, điện kháng của nó thay đổi liên tục bằng cách điều chỉnh góc dẫn của van thyristor (thiết bị kháng có tham số được điều chỉnh trơn).

TSR (Thyristor Switched Reactor) – Cuộn kháng đóng mở bằng thyristor: là cuộn cảm đóng mở bằng thyristor, nối song song, mà điện kháng của nó được thay đổi theo bậc theo trạng thái dẫn dòng hoặc không dẫn dòng của van thyristor.                                                                   TSC (Thyristor Switched Capacitor) – Tụ đóng cắt bằng thyristor: là 1 tụ điện đóng cắt bằng thyristor, mắc song song, điện kháng của nó có thể thay đổi dạng bậc thang bằng cách thay đổi độ dẫn dòng hoặc là không dẫn, hoặc là dẫn dòng hoàn toàn của van thyristor. STATCOM (STATic synchronous COMpensator)- Bộ bù đồng bộ tĩnh: được định nghĩa là một máy phát đồng bộ tĩnh hoạt động như 1 bộ bù tĩnh mắc song song, dòng điện cảm hoặc dung có thể được điều khiển độc lập đối với điện áp hệ thống. Cấu tạo của STATCOM.

               ng        SSG (Static Synchronous Generator) – Máy phát đồng bộ tĩnh: bộ chuyển đổi công suất có khóa tự đảo mạch tĩnh được cung cấp từ 1 nguồn năng lượng phù hợp và hoạt động để sinh ra 1 tập hợp các điện áp đầu ra nhiều pha có thể điều chỉnh được, kết hợp cùng hệ thống điện xoay chiều cho mục đích trao đổi công suất tác dụng và phản kháng một cách độc lập.  18 Lu Khóa 2010B                                                      Hình 1. BESS  BESS (Battery Energy Storage System) - Hệ thống dự trữ năng lượng acquy: Một hệ thống dự trữ năng lượng hóa học sử dụng bộ chuyển đổi điện nguồn áp, nối song song có khả năng điều chỉnh nhanh chóng lượng điện năng cung cấp hoặc tiêu thụ từ hệ thống.                                                     SMES (Superconducting Magnetic Energy Storage)- Bộ dự trữ năng lượng từ siêu dẫn: là 1 thiết bị dự trữ năng lượng điện từ siêu dẫn có chứa các bộ chuyển đổi điện điện tử, có khả năng bơm vào hoặc tiêu thụ công suất tác dụng, phản kháng một cách nhanh chóng hoặc điều khiển động dòng công suất trong hệ thống điện xoay chiều.

                          m các   19 Lu Khóa 2010B -                  -  -  -   -  -    -  -   -   -    -                  công    SVG (Static Var Generator or Absorber) - bộ tiêu thụ hoặc máy phát tĩnh: là một thiết bị hoặc hệ thống điện, có khả năng lấy ra dòng điện dung hoặc cảm từ hệ thống điện và do đó phát hay tiêu thụ công suất phản kháng. Nó thường chứa TCR và/hoặc TSC                                SVS (Static Var System) – hệ thống thay đổi tĩnh: là sự kết hợp của các bộ bù có thể thay đổi có khóa đóng mở cơ khí tĩnh khác nhau và đầu ra được phối hợp. TCBR (Thyristor Controlled Braking Resistor) – điện trở hãm điều khiển bằng thyristor): là điện trở đóng cắt bằng thyristor, mắc song song, có thể được điều  20 Lu Khóa 2010B khiển để giúp ổn định của hệ thống điện hoặc làm giảm gia tốc năng lượng của khối phát điện trong lúc có nhiễu.8: TCBR) TCBR có                               Hình 1. Bộ điều khiển nối tiếp (Bộ điều khiển dọc) a.

SSSC (Static Synchronous Series Compensator) – Bộ bù nối tiếp đồng bộ tĩnh: là một máy phát đồng bộ không có nguồn năng lượng điện bên ngoài, hoạt động như một thiết bị bù nối tiếp mà điện áp đầu ra có thể điều khiển độc lập và vuông pha với dòng điện trên đường dây nhằm mục đích tăng hoặc giảm điện áp dung kháng rơi trên đường dây và vì thế điều khiển công suất truyền tải. SSSC có thể chứa bộ dự trữ năng lượng hoặc các thiết bị tiêu thụ năng lượng nhằm tăng cường khả năng ổn định động của hệ thống điện bằng cách bù thêm công suất tác dụng tức thời, để tăng hoặc giảm điện áp rơi trên đường dây. SSSC dựa trên bộ biến đổi nguồn áp và SSSC có nguồn dự trữ.                      21 Lu Khóa 2010B                                cách    dây.

TCSC (Thyristor Controlled Series Capacitor) – Tụ nối tiếp điều khiển bằng thyristor: là 1 bộ bù điện kháng mang tính chất dung kháng, có chứa 1 bộ các tụ điện nối tiếp và bộ này song song với kháng điện điều khiển bằng thyristor (TCR) nhằm cung cấp điện dung có thể điều chỉnh trơn. TSSC (Thyristor- Switched Series Capacitor) - Tụ điện nối tiếp đóng mở bằng thyristor: là 1 bộ bù điện kháng mang tính chất dung chứa bộ tụ nối tiếp và bộ tụ này song song với 1 điện kháng đóng mở bằng thyristor để cung cấp sự điều khiển theo bậc cho điện kháng. Cấu tạo chung của TCSC và TSSC d. TCSR (Thyristor- Controlled Series Reactor) – Điện kháng nối tiếp điều khiển bằng thyristor: là 1 bộ bù cảm kháng có chứa bộ các kháng nối tiếp và mắc song song với điện kháng điều khiển bằng thyristor nhằm điều chỉnh cảm kháng 1 cách liên tục.
