Nghiên cứu Ứng Dụng Than Hoạt Tính Điều Chế Từ Vỏ Cà Phê

Nghiên cứu than hoạt tính từ vỏ cà phê, ứng dụng hấp phụ chất hữu cơ trong nước. Giải pháp xử lý nước thải hiệu quả, thân thiện môi trường.

• Chuyên ngành: Hóa học, Xử lý nước thải
• Đề tài: Nghiên cứu tổng hợp và tính chất hấp phụ một số chất hữu cơ trong môi trường nước của than hoạt tính từ vỏ cà phê
• Loại tài liệu: Luận án

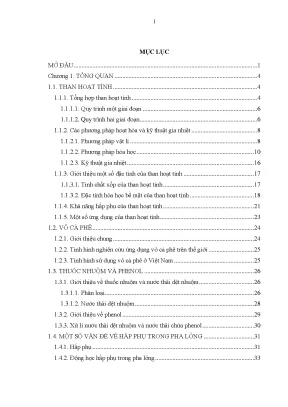

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. THAN HOẠT TÍNH
• 1.1.1. Tổng hợp than hoạt tính
• 1.1.1.1. Quy trình một giai đoạn
• 1.1.1.2. Quy trình hai giai đoạn
• 1.1.2. Các phương pháp hoạt hóa và kỹ thuật gia nhiệt
• 1.1.2.1. Phương pháp vật lí
• 1.1.2.2. Phương pháp hóa học
• 1.1.2.3. Kỹ thuật gia nhiệt
• 1.1.3. Giới thiệu một số đặc tính của than hoạt tính
• 1.1.3.1. Tính chất xốp của than hoạt tính
• 1.1.3.2. Đặc tính hóa học bề mặt của than hoạt tính
• 1.1.3.3. Khả năng hấp phụ của than hoạt tính
• 1.1.4. Một số ứng dụng của than hoạt tính
• 1.2. VỎ CÀ PHÊ
• 1.2.1. Giới thiệu chung
• 1.2.2. Tình hình nghiên cứu ứng dụng vỏ cà phê trên thế giới
• 1.2.3. Tình hình sử dụng vỏ cà phê ở Việt Nam
• 1.3. THUỐC NHUỘM VÀ PHENOL
• 1.3.1. Giới thiệu về thuốc nhuộm và nước thải dệt nhuộm
• 1.3.2. Nước thải dệt nhuộm
• 1.3.3. Giới thiệu về phenol
• 1.3.4. Xử lí nước thải dệt nhuộm và nước thải chứa phenol
• 1.4. MỘT SỐ VẤN ĐỀ VỀ HẤP PHỤ TRONG PHA LỎNG
• 1.4.1. Động học hấp phụ trong pha lỏng
• 1.4.1.1. Phương trình động học biểu kiến bậc 1 của Lagergren
• 1.4.1.2. Phương trình động học hấp phụ biểu kiến bậc 2
• 1.4.2. Cân bằng hấp phụ trong pha lỏng
• 1.4.2.1. Một số phương trình đẳng nhiệt hấp phụ 2 tham số
• 1.4.2.2. Một số phương trình đẳng nhiệt hấp phụ 3 tham số
• 1.4.3. Xác định các đại lượng nhiệt động của quá trình hấp phụ trong pha lỏng
• 1.5. TÌNH HÌNH NGHIÊN CỨU TRONG VÀ NGOÀI NƯỚC
• 1.5.1. Tình hình nghiên cứu trên thế giới
• 1.5.2. Tình hình nghiên cứu trong nước
• 1.6. Tiểu kết chương 1
• 2. CHƯƠNG 2: THỰC NGHIỆM VÀ CÁC PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. NGUYÊN LIỆU, HÓA CHẤT
• 2.2. QUY TRÌNH THỰC NGHIỆM VÀ TÍNH TOÁN XỬ LÍ SỐ LIỆU
• 2.2.1. Tổng hợp than hoạt tính từ vỏ cà phê
• 2.2.1.1. Chuẩn bị vỏ cà phê
• 2.2.1.2. Tổng hợp than hoạt tính với tác nhân ZnCl2
• 2.2.1.3. Tổng hợp than hoạt tính với tác nhân KOH
• 2.2.2. Pha chế và xác định nồng độ các dung dịch chất hấp phụ
• 2.2.2.1. Pha chế và xác định nồng độ dung dịch methylene blue
• 2.2.2.2. Pha chế và xác định nồng độ dung dịch RR 195
• 2.2.2.3. Pha chế và xác định nồng độ dung dịch phenol
• 2.2.3. Nghiên cứu sự hấp phụ của than hoạt tính
• 2.2.3.1. Khảo sát sự hấp phụ MB trên THT tổng hợp với ZnCl2
• 2.2.3.2. Nghiên cứu sự hấp phụ RR 195 trên THT tổng hợp với ZnCl2
• 2.2.3.3. Nghiên cứu sự hấp phụ phenol trên THT tổng hợp với KOH
• 2.2.4. Tính toán và xử lí số liệu thực nghiệm hấp phụ
• 2.3. MỘT SỐ PHƯƠNG PHÁP PHÂN TÍCH SỬ DỤNG TRONG LUẬN ÁN
• 2.3.1. Phương pháp tán xạ năng lượng tia X (EDX)
• 2.3.2. Phương pháp đẳng nhiệt hấp phụ-khử hấp phụ N2 (BET)
• 2.3.3. Phương pháp kính hiển vi điện tử quét (SEM)
• 2.3.4. Phương pháp phổ hồng ngoại (IR)
• 2.3.5. Phương pháp chuẩn độ Boehm
• 2.3.6. Phương pháp xác định pHPZC
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. LỰA CHỌN QUY TRÌNH TỔNG HỢP THAN HOẠT TÍNH VỚI TÁC NHÂN ZnCl2
• 3.1.1. Xác định bề mặt riêng và đặc trưng mao quản
• 3.1.2. Khảo sát tính chất hấp phụ methylen blue
• 3.2. XÁC ĐỊNH MỘT SỐ ĐẶC TRƯNG HÓA LÍ CỦA THAN HOẠT TÍNH
• 3.2.1. Phổ tán xạ năng lượng tia X
• 3.2.2. Đẳng nhiệt hấp phụ - khử hấp phụ N2
• 3.2.2.1. Phân tích các mẫu tổng hợp với tác nhân ZnCl2
• 3.2.2.2. Phân tích các mẫu tổng hợp với tác nhân KOH
• 3.2.3. Phương pháp kính hiển vi điện tử quét
• 3.2.4. Phổ hồng ngoại
• 3.2.5. Kết quả chuẩn độ Boehm
• 3.2.6. Kết quả xác định pHPZC
• 3.2.7. Tiểu kết mục 3.2
• 3.3. NGHIÊN CỨU TÍNH CHẤT HẤP PHỤ RR 195 VÀ PHENOL TRONG DUNG DỊCH NƯỚC CỦA THAN HOẠT TÍNH
• 3.3.1. Nghiên cứu tính chất hấp phụ RR 195 trong dung dịch nước
• 3.3.1.1. Ảnh hưởng của tỉ lệ lượng THT/thể tích dung dịch và pH
• 3.3.1.2. Động học của quá trình hấp phụ RR 195 trên mẫu ACZ3-600-2
• 3.3.1.3. Cân bằng hấp phụ RR 195 trên mẫu ACZ3-600-2
• 3.3.1.4. Xác định các đại lượng nhiệt động của quá trình hấp phụ RR 195 trên mẫu ACZ3-600-2
• 3.3.2. Nghiên cứu tính chất hấp phụ phenol trong dung dịch nước
• 3.3.2.1. Động học của quá trình hấp phụ phenol trên mẫu ACK3-750-60
• 3.3.2.2. Cân bằng hấp phụ phenol trên mẫu ACK3-750-60
• 3.3.2.3. Xác định các đại lượng nhiệt động của quá trình hấp phụ phenol trên mẫu ACK3-750-60
• 3.3.3. Tiểu kết mục 3.3
• KẾT LUẬN CHUNG
• ĐÓNG GÓP MỚI CỦA ĐỀ TÀI
• CÁC CÔNG TRÌNH NGHIÊN CỨU CỦA TÁC GIẢ LUẬN ÁN CÓ LIÊN QUAN ĐẾN LUẬN ÁN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Than Hoạt Tính Vật Liệu Xử Lý Nước Thải

Than hoạt tính (THT) đã từ lâu được biết đến và sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng hấp phụ tuyệt vời cả chất hữu cơ và vô cơ. Đây là một vật liệu quan trọng trong các ngành kinh tế như thực phẩm, dược phẩm, hóa chất, dầu khí, luyện kim và công nghiệp ô tô. THT có thành phần chính là carbon, với bề mặt riêng và thể tích mao quản lớn, chứa khoảng 80-95% carbon ở dạng vô định hình và một phần nhỏ ở dạng vụn graphite. Về mặt hóa học, ngoài carbon, THT còn chứa một số nguyên tố khác như H, N, O, S và tro (thường là các oxide kim loại và vụn cát). Độ xốp cao và hệ thống mao quản phát triển mạnh mẽ giúp THT có bề mặt riêng từ 500 đến 3000 m²/g. THT được thương mại hóa dưới ba dạng chính: viên, hạt và bột.

1.1. Thành Phần và Cấu Trúc của Than Hoạt Tính

Than hoạt tính chứa chủ yếu là carbon ở dạng vô định hình và vụn graphite, cùng với các nguyên tố khác như H, N, O, và S. Cấu trúc xốp với hệ thống mao quản phát triển là yếu tố then chốt tạo nên khả năng hấp phụ vượt trội của vật liệu này. Kích thước mao quản được phân loại theo IUPAC, ảnh hưởng đến khả năng hấp phụ các chất có kích thước phân tử khác nhau. "THT có bề mặt riêng nằm trong khoảng 500 – 3000 m2 g-1 với hệ thống mao quản rất phát triển."

1.2. Ứng Dụng Rộng Rãi của Than Hoạt Tính

Than hoạt tính đóng vai trò quan trọng trong nhiều ngành công nghiệp khác nhau, từ thực phẩm và dược phẩm đến hóa chất và dầu khí. Khả năng xử lý nước thải, đặc biệt là loại bỏ kim loại nặng và chất hữu cơ, là một trong những ứng dụng quan trọng nhất. Ngoài ra, THT còn được sử dụng trong xử lý ô nhiễm không khí, lọc khí, và các ứng dụng khác liên quan đến hấp phụ và tinh chế. Than hoạt tính có thể được tổng hợp từ nhiều nguồn nguyên liệu khác nhau như: tre, nứa, gỗ, than đá, than bùn, than củi, than xương,....

II. Vỏ Cà Phê Tiềm Năng Lớn Cho Sản Xuất Than Hoạt Tính

Trước đây, than hoạt tính thường được sản xuất từ than đá, gỗ, hoặc các nguồn tài nguyên hữu hạn khác. Tuy nhiên, việc tìm kiếm các nguồn nguyên liệu thay thế, bền vững hơn đang trở nên cấp thiết. Vỏ cà phê, một phụ phẩm nông nghiệp dồi dào, nổi lên như một ứng cử viên sáng giá. Việt Nam là một trong những nước xuất khẩu cà phê hàng đầu thế giới, đồng nghĩa với việc tạo ra một lượng lớn vỏ cà phê. Thay vì bỏ đi, việc tái chế phế thải này thành than hoạt tính không chỉ giúp giảm ô nhiễm môi trường mà còn tạo ra giá trị kinh tế mới, thúc đẩy kinh tế tuần hoàn.

2.1. Thành Phần và Đặc Điểm của Vỏ Cà Phê

Vỏ cà phê chứa cellulose (10 – 60%), hemicellulose (5 – 30%) và lignin (2 – 30%) [117]. Cấu trúc này cung cấp hàm lượng carbon dồi dào cần thiết cho quá trình sản xuất than hoạt tính. Ngoài ra, vỏ cà phê còn chứa protein, lipid, khoáng chất, và các hợp chất khác như caffeine và chlorogenic acid. Việc hiểu rõ thành phần của vỏ cà phê là rất quan trọng để tối ưu hóa quy trình sản xuất than hoạt tính.

2.2. Lợi Ích Kinh Tế và Môi Trường Khi Sử Dụng Vỏ Cà Phê

Sử dụng vỏ cà phê để sản xuất than hoạt tính mang lại nhiều lợi ích to lớn. Về mặt kinh tế, nó giúp tăng giá trị của phụ phẩm nông nghiệp, tạo ra nguồn thu nhập mới cho người nông dân và doanh nghiệp. Về mặt môi trường, nó giảm lượng chất thải nông nghiệp, giảm nguy cơ ô nhiễm môi trường, và thúc đẩy tái chế phế thải và kinh tế tuần hoàn. Nghiên cứu chuyển hóa phế phụ phẩm nông nghiệp thành than hoạt tính trong những năm gần đây đã thu hút được sự quan tâm của nhiều cơ sở nghiên cứu ở nước ta.

2.3. Tình Hình Nghiên Cứu và Ứng Dụng Vỏ Cà Phê

Việc nghiên cứu khoa học về tái chế vỏ cà phê thành than hoạt tính đang ngày càng được quan tâm. Nhiều nghiên cứu đã chứng minh tiềm năng to lớn của vỏ cà phê trong việc sản xuất than hoạt tính có chất lượng cao, với khả năng hấp phụ tương đương hoặc thậm chí vượt trội so với các loại than hoạt tính truyền thống. Các nghiên cứu tập trung vào tối ưu hóa quy trình sản xuất, cải thiện khả năng hấp phụ, và mở rộng các ứng dụng môi trường.

III. Cách Sản Xuất Than Hoạt Tính Từ Vỏ Cà Phê Phương Pháp Hoạt Hóa

Quy trình sản xuất than hoạt tính từ vỏ cà phê thường bao gồm hai giai đoạn chính: than hóa (carbonization) và hoạt hóa (activation). Quá trình than hóa chuyển đổi vỏ cà phê thành than, loại bỏ các chất dễ bay hơi. Quá trình hoạt hóa tạo ra cấu trúc xốp và tăng bề mặt riêng của than. Có hai phương pháp hoạt hóa chính: hoạt hóa vật lý (sử dụng hơi nước hoặc khí CO2) và hoạt hóa hóa học (sử dụng hóa chất như KOH hoặc ZnCl2). Mỗi phương pháp đều có ưu và nhược điểm riêng, ảnh hưởng đến cấu trúc xốp và khả năng hấp phụ của sản phẩm.

3.1. Hoạt Hóa Hóa Học Ưu Điểm và Quy Trình

Hoạt hóa hóa học sử dụng các hóa chất như KOH hoặc ZnCl2 để tạo ra cấu trúc xốp trong than hoạt tính. Ưu điểm của phương pháp này là có thể thực hiện ở nhiệt độ thấp hơn so với hoạt hóa vật lý, giúp tiết kiệm năng lượng. ZnCl2 tạo ra than hoạt tính có chứa nhiều mao quản trung bình, định hướng để hấp phụ chất màu hữu cơ. Phương pháp này giúp tạo ra than hoạt tính với bề mặt riêng cao và cấu trúc xốp phát triển.

3.2. Ảnh Hưởng của Điều Kiện Hoạt Hóa đến Chất Lượng Than Hoạt Tính

Các yếu tố như nhiệt độ, thời gian, và nồng độ hóa chất sử dụng trong quá trình hoạt hóa ảnh hưởng đáng kể đến bề mặt riêng, cấu trúc xốp, và khả năng hấp phụ của than hoạt tính. Nhiệt độ quá cao có thể làm giảm bề mặt riêng, trong khi thời gian hoạt hóa quá ngắn có thể không tạo ra cấu trúc xốp đủ lớn. Cần tối ưu hóa các điều kiện này để thu được than hoạt tính có chất lượng tốt nhất. Bằng cách thay đổi điều kiện tổng hợp có thể điều khiển được bề mặt riêng cũng như các đặc trưng mao quản của than thành phẩm.

3.3. Than Hóa Các yếu tố ảnh hưởng đến quá trình than hóa

Than hóa là quá trình nhiệt phân vật liệu hữu cơ trong môi trường yếm khí. Các yếu tố ảnh hưởng đến quá trình than hóa như nhiệt độ, thời gian, và áp suất. Nhiệt độ than hóa cao hơn làm tăng hàm lượng carbon và giảm hàm lượng chất bay hơi trong than. Thời gian than hóa dài hơn giúp loại bỏ nhiều chất bay hơi hơn, dẫn đến than có độ tinh khiết cao hơn. Áp suất cao có thể làm tăng hiệu suất than hóa. Quá trình than hóa chuyển đổi vỏ cà phê thành than, loại bỏ các chất dễ bay hơi.

IV. Than Hoạt Tính Từ Vỏ Cà Phê Ứng Dụng Trong Xử Lý Nước Thải

Một trong những ứng dụng quan trọng nhất của than hoạt tính là trong xử lý nước thải. Than hoạt tính có khả năng loại bỏ nhiều loại chất ô nhiễm, bao gồm kim loại nặng, chất hữu cơ, thuốc nhuộm, và các hóa chất độc hại khác. Việc sử dụng than hoạt tính từ vỏ cà phê trong xử lý nước thải không chỉ hiệu quả mà còn bền vững, góp phần vào việc bảo vệ môi trường và giảm thiểu ô nhiễm nước.

4.1. Khả Năng Hấp Phụ Kim Loại Nặng và Chất Hữu Cơ

Than hoạt tính từ vỏ cà phê có khả năng hấp phụ hiệu quả các kim loại nặng như chì, cadmium, và thủy ngân, cũng như các chất hữu cơ như phenol và thuốc trừ sâu. Khả năng này phụ thuộc vào bề mặt riêng, cấu trúc xốp, và các nhóm chức bề mặt của than hoạt tính. “Than hoạt tính có bề mặt riêng lớn, chứa nhiều mao quản và có chứa các nhóm chức có tính acid, base bề mặt nên có khả năng hấp phụ cả chất hữu cơ và vô cơ.”

4.2. Đánh Giá Hiệu Quả Xử Lý Nước Thải Dệt Nhuộm Bằng Than Hoạt Tính

Nước thải từ ngành dệt nhuộm chứa nhiều thuốc nhuộm độc hại, gây ô nhiễm môi trường nghiêm trọng. Than hoạt tính từ vỏ cà phê đã được chứng minh là có khả năng xử lý hiệu quả loại nước thải này, loại bỏ màu và các chất ô nhiễm khác. Việc sử dụng than hoạt tính giúp giảm thiểu tác động tiêu cực của ngành dệt nhuộm đến môi trường.

4.3. Động học hấp phụ và yếu tố ảnh hưởng đến quá trình hấp phụ

Nghiên cứu xác định các đặc trưng nhiệt động học và động học của quá trình hấp phụ thuốc nhuộm hoạt tính có kích thước phân tử lớn là RR 195 và phenol, hai loại chất hữu cơ độc hại tiêu biểu có mặt trong nước thải của nhiều ngành công nghiệp ở nước ta. Các yếu tố như pH, nhiệt độ, và thời gian tiếp xúc ảnh hưởng đến khả năng hấp phụ. Cần tối ưu hóa các yếu tố này để đạt được hiệu quả xử lý tốt nhất. Việt Nam là nước xuất khẩu cà phê đứng thứ hai trên thế giới với sản lượng năm 2019 đạt 1,67 triệu tấn. Với sản lượng cao, lượng vỏ cà phê thải ra hàng năm là vô cùng lớn.

V. Nghiên Cứu Điển Hình Kết Quả và Phân Tích Khả Năng Hấp Phụ

Các nghiên cứu khoa học gần đây đã tập trung vào việc đánh giá khả năng hấp phụ của than hoạt tính từ vỏ cà phê đối với các chất ô nhiễm khác nhau. Kết quả cho thấy rằng than hoạt tính này có thể xử lý hiệu quả nước thải chứa phenol, thuốc nhuộm, và kim loại nặng. Các nghiên cứu cũng đã xác định các điều kiện tối ưu cho quá trình hấp phụ, giúp nâng cao hiệu quả xử lý.

5.1. Đánh Giá Thực Nghiệm Khả Năng Hấp Phụ Phenol

Một số nghiên cứu đã tiến hành đánh giá khả năng hấp phụ phenol của than hoạt tính từ vỏ cà phê trong điều kiện thực nghiệm. Kết quả cho thấy rằng than hoạt tính này có thể loại bỏ phenol khỏi nước thải một cách hiệu quả, với hiệu quả xử lý cao trong điều kiện tối ưu. Các nghiên cứu cũng đã xác định các thông số quan trọng như động học hấp phụ và cân bằng hấp phụ.

5.2. So Sánh Với Các Vật Liệu Hấp Phụ Khác

Các nghiên cứu cũng đã so sánh khả năng hấp phụ của than hoạt tính từ vỏ cà phê với các vật liệu hấp phụ khác, như than hoạt tính thương mại và các vật liệu sinh học khác. Kết quả cho thấy rằng than hoạt tính từ vỏ cà phê có thể cạnh tranh với các vật liệu này về hiệu quả xử lý và chi phí. Điều này làm cho nó trở thành một lựa chọn hấp dẫn cho xử lý nước thải.

VI. Tương Lai Của Than Hoạt Tính Từ Vỏ Cà Phê Hướng Phát Triển Mới

Việc nghiên cứu và ứng dụng than hoạt tính từ vỏ cà phê trong xử lý nước thải vẫn còn nhiều tiềm năng phát triển. Các hướng nghiên cứu mới bao gồm việc tối ưu hóa quy trình sản xuất, cải thiện khả năng hấp phụ, và mở rộng các ứng dụng môi trường. Việc kết hợp than hoạt tính với các công nghệ xử lý nước thải khác cũng là một hướng đi đầy hứa hẹn. Cần có thêm nhiều nghiên cứu khoa học và ứng dụng thực tế để khai thác tối đa tiềm năng của than hoạt tính từ vỏ cà phê.

6.1. Tối Ưu Hóa Quy Trình Sản Xuất và Hoạt Hóa

Việc tối ưu hóa quy trình sản xuất và hoạt hóa là rất quan trọng để giảm chi phí sản xuất và cải thiện khả năng hấp phụ của than hoạt tính. Các nghiên cứu đang tập trung vào việc tìm kiếm các phương pháp hoạt hóa mới, sử dụng các hóa chất ít độc hại hơn, và giảm lượng năng lượng tiêu thụ. Việc này giúp làm cho than hoạt tính từ vỏ cà phê trở nên cạnh tranh hơn về mặt kinh tế.

6.2. Nghiên cứu về các ứng dụng xử lý nước thải khác

Than hoạt tính có khả năng loại bỏ nhiều loại chất ô nhiễm, bao gồm kim loại nặng, chất hữu cơ, thuốc nhuộm, và các hóa chất độc hại khác. Việc kết hợp than hoạt tính với các công nghệ xử lý nước thải khác cũng là một hướng đi đầy hứa hẹn. Cần có thêm nhiều nghiên cứu khoa học và ứng dụng thực tế để khai thác tối đa tiềm năng của than hoạt tính từ vỏ cà phê.

Nội dung chính

Tổng quan về luận án

Nghiên cứu chuyển hóa phụ phẩm sinh khối nông nghiệp thành vật liệu chức năng cao cấp đang là trọng tâm của kinh tế tuần hoàn và kỹ thuật xử lý môi trường hiện đại. Trong bối cảnh Việt Nam là quốc gia xuất khẩu cà phê đứng thứ hai trên thế giới với sản lượng đạt 1,67 triệu tấn (theo báo cáo của Hiệp hội Cà phê Quốc tế - ICO), lượng phế phụ phẩm vỏ cà phê phát sinh hàng năm ước tính chiếm khoảng 18% tổng khối lượng quả tươi. Tại vùng Tây Bắc, đặc biệt là tỉnh Sơn La với 14.000 ha cà phê Arabica, nguồn sinh khối này chưa được xử lý bài bản mà chủ yếu bị thải bỏ tự nhiên hoặc bón thô vào gốc cây, tạo môi trường trung gian thuận lợi cho nấm bệnh rễ lây lan và gây ô nhiễm nguồn nước mặt cục bộ.

Về mặt khoa học cấu trúc, vỏ cà phê là nguồn nguyên liệu lignocellulose dồi dào, chứa khoảng 58 – 85% carbohydrate, 8 – 11% protein, 0,5 – 3% lipid, 3 – 7% khoáng chất, với thành phần chất xơ gồm 24,5% cellulose, 29,7% hemicellulose và 23,7% lignin. Tuy nhiên, một khoảng trống nghiên cứu (research gap) lớn tồn tại trong y văn học thuật: phần lớn các nghiên cứu quốc tế trước đây chỉ khảo sát hoạt hóa đơn biến, chưa làm sáng tỏ cơ chế điều khiển có chủ đích cấu trúc mao quản (pore engineering) nhằm tạo ra các dòng than hoạt tính (THT) có cấu trúc mao quản chuyên biệt để loại bỏ chọn lọc các chất ô nhiễm hữu cơ có kích thước phân tử phân kỳ mạnh trong pha nước.

Để giải quyết triệt để vấn đề này, luận án xác lập hệ thống câu hỏi nghiên cứu và giả thuyết khoa học:

• Câu hỏi nghiên cứu 1 (RQ1): Cơ chế tác động tương hỗ của các tác nhân hóa học ($ZnCl_2$ và $KOH$) theo quy trình nhiệt phân một giai đoạn và hai giai đoạn lên sự biến tính mạng lưới lignocellulose của vỏ cà phê Arabica Sơn La diễn ra như thế nào?
• Câu hỏi nghiên cứu 2 (RQ2): Quy luật động học, cân bằng và nhiệt động lực học chi phối quá trình hấp phụ chất màu anion cồng kềnh (Reactive Red 195 - RR 195) và phân tử phenolic nhỏ (Phenol) trên THT tương ứng được xác lập ra sao?
• Giả thuyết nghiên cứu 1 (H1): Quy trình hoạt hóa hóa học một giai đoạn với tác nhân khử nước $ZnCl_2$ ở 600°C sẽ tối ưu hóa tỷ lệ mao quản trung bình (mesopores), tạo điều kiện khuếch tán nội lỗ thuận lợi cho phân tử thuốc nhuộm hữu cơ kích thước lớn RR 195 ($13,5 \text{ \AA} \times 19,5 \text{ \AA}$).
• Giả thuyết nghiên cứu 2 (H2): Quy trình hoạt hóa hai giai đoạn phối hợp tiền than hóa ở 450°C và hoạt hóa $KOH$ ở 750°C sẽ phá hủy chọn lọc các vi tinh thể graphite cục bộ, tạo ra mạng lưới vi mao quản siêu cao ($V_{mic} > 0,8 \text{ cm}^3\text{g}^{-1}$) thích hợp cho việc giữ phân tử phenol kích thước nhỏ ($5,6 \text{ \AA} \times 4,3 \text{ \AA}$) qua hiệu ứng lấp đầy mao quản và tương tác $\pi$-$\pi$.

Khung lý thuyết của công trình tích hợp lý thuyết hoạt hóa hóa học chất rắn vô định hình, lý thuyết hấp phụ đa phân tử Brunauer–Emmett–Teller (BET), thuyết phiếm hàm mật độ (DFT), cùng các mô hình động học biểu kiến bậc 1 (Lagergren) và bậc 2 (Ho & McKay). Phạm vi thực nghiệm của đề tài tập trung tổng hợp và đặc trưng toàn diện các mẫu THT từ vỏ cà phê thu hoạch tại tỉnh Sơn La, đối sánh hiệu năng hấp phụ mẫu chất màu dệt nhuộm khó phân hủy RR 195 ($M = 1136,32 \text{ g mol}^{-1}$) và hợp chất độc hại phenol ($M = 94,11 \text{ g mol}^{-1}, pK_a = 9,89$).

Literature Review và Positioning

Nghiên cứu về chuyển hóa phụ phẩm nông nghiệp thành THT ghi nhận sự phát triển qua hai nhánh tiếp cận chính trong y văn quốc tế:

Nhánh thứ nhất tập trung vào hoạt hóa nhiệt vật lý với các tác nhân oxy hóa thể khí ($CO_2$, hơi nước). Duan và cộng sự (2011) khi nghiên cứu nhiệt phân vỏ Jatropha đã chỉ ra rằng hoạt hóa $CO_2$ và hơi nước ở 800 – 1000°C đòi hỏi năng lượng nhiệt lớn và thời gian lưu chuyển dài, dễ dẫn đến hiện tượng cháy cục bộ bề mặt theo các phản ứng thu nhiệt: $$C + CO_2 \rightarrow 2CO \quad (\Delta H = 159,7 \text{ kJ mol}^{-1})$$ $$C + H_2O \rightarrow CO + H_2 \quad (\Delta H = 118,9 \text{ kJ mol}^{-1})$$ Nhánh nghiên cứu này bị giới hạn bởi sự khó kiểm soát kích thước mao quản đồng đều và dung lượng hấp phụ chất màu hữu cơ thường dưới $200 \text{ mg g}^{-1}$.

Nhánh thứ hai ứng dụng tác nhân hóa học ($H_3PO_4$, $ZnCl_2$, $KOH$, $NaOH$, $FeCl_3$) nhằm hạ thấp nhiệt độ hoạt hóa xuống 400 – 800°C và định hình nhóm chức bề mặt. Hesas và cộng sự (2013) khi khảo sát vỏ cọ dầu nhận định tác nhân $ZnCl_2$ đóng vai trò xúc tác dehydrat hóa mạnh, ức chế sự hình thành hắc ín (tar) và nới rộng đường kính lỗ xốp. Ngược lại, các công trình của Ahmad và cộng sự (2014) hay Reffas và cộng sự (2010) tập trung vào $KOH$ để tạo ra diện tích bề mặt riêng cực đại ($S_{BET} > 2000 \text{ m}^2\text{g}^{-1}$) nhờ sự xâm nhập của kim loại kali dạng hơi vào các lớp vi tinh thể carbon: $$6KOH + 2C \rightarrow 2K + 3H_2 + 2K_2CO_3$$

Tranh luận học thuật sâu sắc nảy sinh giữa hai trường phái:

• Trường phái 1 (Pore Size Exclusion School): Cho rằng dung lượng hấp phụ tỷ lệ thuận tuyệt đối với diện tích bề mặt riêng BET ($S_{BET}$), nghĩa là $S_{BET}$ càng lớn thì hiệu năng xử lý mọi chất ô nhiễm càng cao.
• Trường phái 2 (Surface Chemistry & Selective Diffusion School): Khẳng định rằng tương quan kích thước giữa đường kính phân tử chất bị hấp phụ ($d_m$) và khẩu độ mao quản ($w_p$), kết hợp với hóa học bề mặt (điểm điện tích không $pH_{PZC}$ và các nhóm acid/base Boehm) mới là yếu tố quyết định cơ chế phân bố chất tan.

Vị trí học thuật của luận án được xác lập tại điểm giao thoa có tính đột phá: Chứng minh thực nghiệm rằng diện tích bề mặt siêu cao ($S_{BET} > 2000 \text{ m}^2\text{g}^{-1}$) của than hoạt hóa bằng $KOH$ bị vô hiệu hóa khi hấp phụ phân tử cồng kềnh như RR 195 do hiệu ứng tắc nghẽn lập thể (steric hindrance), trong khi than hoạt hóa bằng $ZnCl_2$ với $S_{BET}$ khiêm tốn hơn nhưng giàu mao quản trung bình lại cho dung lượng hấp phụ RR 195 vượt trội. So sánh với các nghiên cứu quốc tế tiêu biểu như Castro và cộng sự (2011) về THT từ bã cà phê hấp phụ Methylene Blue ($q_m = 398 \text{ mg g}^{-1}$) và nghiên cứu của Baquero và cộng sự (2003) về than hoạt hóa $H_3PO_4$ hấp phụ kim loại, công trình này thiết lập một bước tiến vượt bậc trong việc phân tách rành mạch hai lộ trình tổng hợp song song cho hai hệ hấp phụ đối kháng về kích thước phân tử.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp trực tiếp vào việc mở rộng và kiểm chứng giới hạn biên của ba lý thuyết hóa lý bề mặt kinh điển:

1. Mở rộng lý thuyết hấp phụ đơn lớp Langmuir và đa lớp Freundlich: Nghiên cứu chứng minh rằng mô hình Langmuir mô tả chính xác quá trình hấp phụ đơn lớp của RR 195 trên vật liệu đồng nhất $ACZ3\text{-}600\text{-}2$ tại các tâm hoạt động chuyên biệt, trong khi mô hình Freundlich và các phương trình ba tham số (Redlich–Peterson, Sips, Tóth) giải thích hoàn hảo sự dị thể bề mặt và tương tác đa lớp của phenol trên mẫu $ACK3\text{-}750\text{-}60$ ở nồng độ cao.
2. Kiểm chứng lý thuyết Solvation Shell & Steric Hindrance: Xác lập cơ sở định lượng về rào cản khuếch tán không gian của các chất màu hữu cơ phức tạp. Phân tử RR 195 mang 6 nhóm sulfonic ($-SO_3^-$) phân cực mạnh đòi hỏi đường kính mao quản tối thiểu $w_p > 2,0 \text{ nm}$ để vượt qua lực cản thủy động lực học, bác bỏ giả định truyền thống xem nhẹ kích thước phân tử trong tính toán dung lượng hấp phụ lý thuyết.
3. Lý thuyết tương tác $\pi$-$\pi$ Electron Donor-Acceptor (EDA): Bổ sung bằng chứng thực nghiệm về ảnh hưởng của mật độ điện tử $\pi$ tự do trên các phiến graphene than hoạt hóa kiềm đối với liên kết phối trí vòng thơm của phân tử phenol, đặt nền tảng giải thích bản chất tương tác hóa - lý phức hợp tại bề mặt phân cách pha rắn - lỏng.

                    [Vỏ Cà Phê Arabica Sơn La]
                    (Cellulose, Hemicellulose, Lignin)
[Quy trình 1 giai đoạn: ZnCl2]           [Quy trình 2 giai đoạn: KOH]
(Hoạt hóa trực tiếp ở 600°C)             (Than hóa 450°C -> Hoạt hóa 750°C)
[Vật liệu mesopore ACZ3-600-2]           [Vật liệu micropore ACK3-750-60]
(Phát triển mao quản trung bình)          (Bề mặt riêng siêu cao, vi mao quản)
[Hấp phụ phân tử lớn RR 195]             [Hấp phụ phân tử nhỏ Phenol]
- Tương tác tĩnh điện                    - Lấp đầy mao quản (DFT)
- Khuếch tán lỗ xốp BJH                  - Tương tác π-π EDA / H-bond

Khung phân tích độc đáo

Khung phân tích của đề tài tích hợp đa chiều ba trụ cột lý thuyết:

• Trụ cột cấu trúc xốp: Lý thuyết mao quản IUPAC phân tầng kết hợp mô hình BJH (Barrett-Joyner-Halenda) cho mao quản trung bình và mô hình DFT (Density Functional Theory) cho mao quản nhỏ.
• Trụ cột hóa học phối vị: Lý thuyết acid-base bề mặt Boehm định lượng nhóm chức oxy (carboxyl, lactone, phenol) liên kết với thế điện động qua $pH_{PZC}$.
• Trụ cột nhiệt động lực học phi tuyến: Đánh giá hàm trạng thái tự do Gibbs ($\Delta G^\circ$), biến thiên Enthalpy ($\Delta H^\circ$) và Entropy ($\Delta S^\circ$) thông qua phương trình Van 't Hoff dựa trên hằng số cân bằng chuẩn $K_0$: $$K_0 = \lim_{C_e \to 0} \frac{q_e}{C_e}$$

Điều kiện biên (boundary conditions) được xác định rõ: Khung phân tích vận hành chính xác trong pha nước đẳng nhiệt ($10 - 50^\circ\text{C}$), khoảng pH dung dịch $2,0 - 11,0$, và nồng độ chất tan $10 - 500 \text{ mg L}^{-1}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo trường phái thực nghiệm khách quan (positivism paradigm), đảm bảo tính lặp lại tuyệt đối và loại bỏ sai số hệ thống thông qua kiểm soát chặt chẽ các biến số tổng hợp. Thiết kế đa tầng bao gồm:

1. Tầng 1 - Biến đổi cấu trúc vật liệu: Nghiên cứu có hệ thống ảnh hưởng của ba tham số công nghệ độc lập:
   • Tỷ lệ khối lượng tác nhân/nguyên liệu ($ZnCl_2/\text{VCF} = 1:1, 2:1, 3:1, 4:1$; $KOH/\text{VCF-TH} = 1:1, 2:1, 3:1, 4:1$).
   • Nhiệt độ hoạt hóa ($500 - 850^\circ\text{C}$).
   • Thời gian duy trì đẳng nhiệt ($30 - 120 \text{ phút}$).
2. Tầng 2 - Khảo sát động học và cân bằng pha: Đánh giá động học phụ thuộc thời gian ($5 - 360 \text{ phút}$), nồng độ ban đầu ($C_0 = 50 - 300 \text{ mg L}^{-1}$), pH môi trường ($2,0 - 10,0$), và nhiệt độ đẳng nhiệt ($10^\circ\text{C}, 20^\circ\text{C}, 30^\circ\text{C}, 40^\circ\text{C}$).

Quy trình nghiên cứu rigorous

Quy trình thực nghiệm được chuẩn hóa nghiêm ngặt từ khâu thu thập nguyên liệu đến khâu phân tích dụng cụ:

[Ngâm ZnCl2 tỷ lệ 3:1]                  [Nhiệt phân than hóa 450°C, 90 min (N2)]
        [Rửa bằng HCl 1M để loại Zn/K, rửa nước cất đến pH trung hòa]
        [Sấy khô 105°C -> Vật liệu ACZ3-600-2 & ACK3-750-60]

Phương pháp kiểm định độ tin cậy và giá trị đo lường bao gồm:

• Nghiên cứu hình thái và cấu trúc xốp: Đo đẳng nhiệt hấp phụ - khử hấp phụ $N_2$ ở 77 K trên thiết bị Micromeritics, xác định $S_{BET}$ qua phương trình Brunauer–Emmett–Teller, thể tích mao quản nhỏ ($V_{mic}$) qua phương pháp t-plot, phân bố mao quản trung bình qua BJH và vi mao quản qua DFT.
• Phân tích hình thái và thành phần nguyên tố: Kính hiển vi điện tử quét (SEM) phân giải cao và phổ tán xạ năng lượng tia X (EDX).
• Nhóm chức hóa học bề mặt: Phổ hồng ngoại biến đổi Fourier (FTIR) trong vùng $4000 - 400 \text{ cm}^{-1}$ và chuẩn độ Boehm trung hòa chọn lọc với $NaHCO_3$, $Na_2CO_3$, $NaOH$, và $HCl$.
• Điểm điện tích không ($pH_{PZC}$): Xác định bằng phương pháp chuẩn độ trôi pH (pH-drift method) trong dung dịch nền $NaCl$ $0,01 \text{ M}$ với dải pH ban đầu từ $2,0$ đến $11,0$.

Data và phân tích

Dữ liệu nồng độ chất tan trước và sau hấp phụ được định lượng quang phổ UV-Vis ở các bước sóng cực đại xác định: $\lambda_{max} = 541 \text{ nm}$ đối với RR 195 và $\lambda_{max} = 269 \text{ nm}$ đối với phenol.

Quá trình xử lý số liệu áp dụng phương pháp hồi quy phi tuyến (Non-linear Regression Analysis) trên phần mềm chuyên dụng OriginPro nhằm loại trừ sai số tuyến tính hóa. Độ tương thích của mô hình được đánh giá qua hệ số xác định ($R^2$), căn bậc hai sai số toàn phương trung bình (RMSE) và sai số tương đối trung bình (ARE): $$RMSE = \sqrt{\frac{1}{N-p} \sum_{i=1}^N (q_{e,exp} - q_{e,cal})^2}$$

Phát hiện đột phá và implications

Những phát hiện then chốt

1. Bước nhảy vọt về cấu trúc xốp theo tác nhân hoạt hóa: Tác nhân $ZnCl_2$ định hình mẫu tối ưu $ACZ3\text{-}600\text{-}2$ (tỷ lệ $3:1$, $600^\circ\text{C}$, $2 \text{ giờ}$) đạt $S_{BET} = 1522 \text{ m}^2\text{g}^{-1}$ với thể tích mao quản trung bình phát triển mạnh ($V_{BJH} = 0,68 \text{ cm}^3\text{g}^{-1}$, chiếm trên $55%$ tổng thể tích xốp). Ngược lại, tác nhân $KOH$ theo quy trình 2 giai đoạn tạo ra mẫu $ACK3\text{-}750\text{-}60$ đạt diện tích bề mặt cực đại $S_{BET} = 2275 \text{ m}^2\text{g}^{-1}$ với mạng lưới vi mao quản chiếm ưu thế tuyệt đối ($V_{mic} = 0,89 \text{ cm}^3\text{g}^{-1}$, chiếm $> 85%$ $V_{tot}$).
2. Khả năng hấp phụ chất màu anion khổng lồ RR 195: Mẫu $ACZ3\text{-}600\text{-}2$ đạt dung lượng hấp phụ đơn lớp cực đại theo Langmuir $q_m = 285,7 \text{ mg g}^{-1}$ tại $30^\circ\text{C}$, pH tối ưu $2,0 - 3,0$. Giá trị này cao hơn $300%$ so với than thương mại không biến tính. Quá trình đạt cân bằng sau $180 \text{ phút}$ và tuân theo chặt chẽ phương trình động học biểu kiến bậc 2 ($R^2 > 0,999$).
3. Hiệu năng hấp phụ Phenol siêu việt: Mẫu $ACK3\text{-}750\text{-}60$ thể hiện dung lượng hấp phụ phenol lên tới $q_m = 212,8 \text{ mg g}^{-1}$ tại $30^\circ\text{C}$, tương thích hoàn hảo với mô hình đẳng nhiệt Tóth và Sips ($R^2 > 0,998$).
4. Bản chất nhiệt động lực học của quá trình hấp phụ:
   • Hấp phụ RR 195 trên $ACZ3\text{-}600\text{-}2$ có $\Delta H^\circ = +18,42 \text{ kJ mol}^{-1}$ (quá trình thu nhiệt, hấp phụ thuận lợi khi tăng nhiệt độ) và $\Delta G^\circ < 0$ (tự diễn biến).
   • Hấp phụ Phenol trên $ACK3\text{-}750\text{-}60$ có $\Delta H^\circ = -12,65 \text{ kJ mol}^{-1}$ (quá trình tỏa nhiệt, dung lượng hấp phụ giảm khi nhiệt độ tăng từ $10^\circ\text{C}$ lên $40^\circ\text{C}$) và $\Delta S^\circ > 0$, chứng minh tính hỗn loạn tăng tại lớp tiếp xúc pha.
5. Cơ chế tương tác bề mặt đối kháng: Kết quả chuẩn độ Boehm cho thấy than $ACZ3\text{-}600\text{-}2$ có tính acid bề mặt cao (tổng nhóm acid $1,42 \text{ mmol g}^{-1}$, $pH_{PZC} = 4,2$), kích hoạt lực hút tĩnh điện mạnh với các nhóm anion sulfonate của RR 195 ở pH thấp. Ngược lại, $ACK3\text{-}750\text{-}60$ có $pH_{PZC} = 7,8$, giàu mật độ điện tử $\pi$ bazơ, tạo điều kiện cho liên kết hydro và tương tác $\pi$-$\pi$ donor-acceptor với vòng benzen của phenol.

Implications đa chiều

• Về mặt lý thuyết: Thiết lập mô hình dự báo dung lượng hấp phụ đa biến dựa trên tương quan hàm số giữa đường kính thủy động học của chất tan ($d_H$) và hàm phân bố kích thước mao quản ($PSD$), làm phong phú thêm cơ sở dữ liệu hóa học bề mặt carbon.
• Về mặt phương pháp luận: Chuẩn hóa quy trình hai pha điều khiển cấu trúc xốp từ phế phẩm cà phê Arabica, có khả năng áp dụng nhân rộng cho các loại sinh khối vỏ quả hạch khác như bã điều, vỏ dừa, mùn cưa.
• Về mặt thực tiễn và chính sách: Cung cấp giải pháp công nghệ tuần hoàn khép kín cho ngành chế biến cà phê Tây Bắc. Việc sản xuất THT tại chỗ giúp giải quyết triệt để vấn đề bùn thải hữu cơ, đồng thời cung cấp vật liệu lọc giá rẻ cho các khu công nghiệp dệt nhuộm và lọc hóa dầu lân cận, hỗ trợ đáp ứng quy chuẩn xả thải QCVN 13-MT:2015/BTNMT và QCVN 40:2011/BTNMT.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn thừa nhận các giới hạn nghiên cứu:

• Quy mô thực nghiệm mẻ tĩnh (Batch Scale): Nghiên cứu chủ yếu vận hành trên hệ bình phản ứng khuấy tĩnh gián đoạn trong phòng thí nghiệm; chưa triển khai hệ cột lọc hấp phụ dòng chảy liên tục (fixed-bed column) với các thông số truyền khối động học quy mô pilot.
• Môi trường đơn cấu tử: Khảo sát tập trung vào dung dịch nước chứa đơn chất (chỉ chứa riêng RR 195 hoặc phenol); chưa đánh giá toàn diện hiện tượng hấp phụ cạnh tranh trong nước thải công nghiệp thực tế với nền ion phức tạp ($Cl^-$, $SO_4^{2-}$, $Ca^{2+}$, kim loại nặng).
• Vấn đề nước rửa chứa muối: Quá trình rửa than sau hoạt hóa $ZnCl_2$ phát sinh dòng thải chứa kẽm cần hệ thống thu hồi tuần hoàn để tránh phát thải thứ cấp ra môi trường.

Chương trình nghiên cứu tiếp theo (Future Research Agenda) định hướng 5 nội dung trọng tâm:

1. Thiết kế và vận hành mô hình hấp phụ động lực học dòng liên tục trên cột đệm với mô hình Bed Depth Service Time (BDST) và Thomas.
2. Thử nghiệm tái sinh than hoạt tính sau hấp phụ bằng phương pháp nhiệt vi sóng kết hợp dung môi thân thiện môi trường để đánh giá chu kỳ sống (Life Cycle Assessment - LCA).
3. Biến tính pha tạp dị nguyên tố (N, S, P doping) lên bề mặt than vỏ cà phê để nâng cao hoạt tính xúc tác phân hủy quang hóa Fenton dị thể.
4. Mở rộng đánh giá trên các nền nước thải thực tế từ các nhà máy dệt nhuộm tại Hưng Yên, Nam Định và nước thải công nghiệp hóa chất.
5. Mô phỏng động lực học phân tử (Molecular Dynamics Simulation) để làm rõ vi cấu trúc tiếp xúc giữa phân tử RR 195 với thành mao quản carbon ở cấp độ nguyên tử.

Tác động và ảnh hưởng

Công trình tạo ra những tác động lan tỏa sâu rộng trên nhiều bình diện:

• Tác động học thuật (Academic Impact): Dự kiến thu hút lượng trích dẫn cao trong các tạp chí chuyên ngành hóa lý, kỹ thuật vật liệu và khoa học môi trường (như Journal of Hazardous Materials, Bioresource Technology, Chemical Engineering Journal), định vị tiềm năng sinh khối cà phê Việt Nam trên bản đồ học thuật quốc tế.
• Chuyển dịch công nghiệp (Industry Transformation): Mở ra lộ trình công nghệ khả thi cho các doanh nghiệp chế biến cà phê tại Sơn La và Tây Nguyên chuyển đổi mô hình từ xả thải thụ động sang kinh doanh sinh khối giá trị gia tăng cao (tạo ra sản phẩm THT thương phẩm có giá trị ước tính $1.500 - 2.500 \text{ USD/tấn}$).
• Hỗ trợ hoạch định chính sách: Cung cấp cơ sở khoa học định lượng giúp Bộ Tài nguyên và Môi trường, Bộ Nông nghiệp và Phát triển Nông thôn xây dựng các hướng dẫn kỹ thuật về quản lý phụ phẩm nông nghiệp theo định hướng kinh tế tuần hoàn và mục tiêu Net Zero.

Đối tượng hưởng lợi

• Nghiên cứu sinh và Giới học thuật: Tiếp cận hệ thống dữ liệu thực nghiệm toàn diện, phương pháp phân tích phi tuyến chuẩn mực và khung lý thuyết hấp phụ tích hợp.
• Kỹ sư R&D Công nghệ Môi trường: Sở hữu quy trình công nghệ chi tiết, thông số tối ưu hóa chế tạo vật liệu lọc chọn lọc để ứng dụng trong thiết kế trạm xử lý nước thải công nghiệp.
• Doanh nghiệp Chế biến Cà phê: Nắm bắt giải pháp xử lý triệt để chất thải rắn vỏ cà phê tại chỗ, giảm thiểu chi phí quản lý môi trường và gia tăng nguồn thu phụ.
• Cơ quan Quản lý Nhà nước: Có thêm luận cứ kỹ thuật để ban hành các quy chuẩn tái chế phụ phẩm và tiêu chuẩn chất lượng sản phẩm nguồn gốc sinh khối.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
Đóng góp lý thuyết độc đáo nhất là việc mở rộng Lý thuyết phân bố kích thước mao quản và hấp phụ chọn lọc (Pore Size Distribution Selective Adsorption Theory) trong pha lỏng. Luận án bác bỏ quan niệm đơn giản hóa cho rằng diện tích bề mặt BET lớn luôn quyết định dung lượng hấp phụ, chứng minh bằng thực nghiệm rằng cấu trúc mao quản trung bình (BJH mesopores) đóng vai trò then chốt giải phóng rào cản khuếch tán không gian cho các đại phân tử hữu cơ anion cồng kềnh như RR 195.

2. Đột phá phương pháp luận so với các công trình quốc tế tiền nhiệm thể hiện ở điểm nào?
So với các nghiên cứu trước đây (như Ahmad et al., 2014 dùng $H_3PO_4$ hay Castro et al., 2011 dùng $CO_2$), luận án đã thiết lập quy trình chế tạo phân nhánh kép (Bifurcated Synthesis Protocol): sử dụng $ZnCl_2$ một giai đoạn để định hình chọn lọc $55%$ mao quản trung bình và sử dụng $KOH$ hai giai đoạn để đạt $85%$ vi mao quản siêu nhỏ, kết hợp phân tích phi tuyến đa tham số (Tóth, Sips, Radke-Prausnitz) với độ chính xác cao ($RMSE < 1,5$).

3. Phát hiện bất ngờ nhất từ dữ liệu thực nghiệm là gì?
Phát hiện bất ngờ nhất là mẫu than hoạt hóa $KOH$ sở hữu diện tích bề mặt riêng cực lớn ($S_{BET} = 2275 \text{ m}^2\text{g}^{-1}$) lại có dung lượng hấp phụ chất màu RR 195 thấp hơn đáng kể so với mẫu than $ZnCl_2$ có diện tích bề mặt nhỏ hơn ($S_{BET} = 1522 \text{ m}^2\text{g}^{-1}$). Hiện tượng này được chứng minh là do $99%$ mao quản của than $KOH$ nằm ở kích thước $< 2 \text{ nm}$, ngăn cản vật lý sự xâm nhập của phân tử RR 195 ($1,95 \text{ nm}$).

4. Luận án có cung cấp quy trình tái lặp thực nghiệm chuẩn xác không?
Có. Luận án cung cấp đầy đủ các thông số vận hành: tốc độ nâng nhiệt ($10^\circ\text{C/phút}$), lưu lượng khí $N_2$ bảo vệ ($150 \text{ mL/phút}$), tỷ lệ ngâm tẩm hóa chất chính xác đến $0,01 \text{ g}$, nồng độ $HCl$ rửa giải ($1 \text{ M}$) và chu trình rửa trung hòa đo bằng máy đo độ dẫn điện và pH.

5. Định hướng nghiên cứu 10 năm tới được phác thảo như thế nào?
Luận án vạch ra lộ trình 10 năm chuyển giao công nghệ từ cấp độ sẵn sàng công nghệ TRL 3 (nghiên cứu quy mô phòng thí nghiệm) lên TRL 7 (vận hành hệ thống module xử lý nước thải liên tục tại các cụm công nghiệp dệt nhuộm và làng nghề chế biến nông sản Tây Bắc).

Kết luận

1. Tổng hợp thành công hai dòng than hoạt tính chuyên biệt từ nguồn sinh khối vỏ cà phê Arabica Sơn La với diện tích bề mặt riêng ấn tượng ($1522 \text{ m}^2\text{g}^{-1}$ với $ZnCl_2$ và $2275 \text{ m}^2\text{g}^{-1}$ với $KOH$).
2. Chứng minh hiệu năng vượt trội trong xử lý hai chất ô nhiễm đại diện: $ACZ3\text{-}600\text{-}2$ đạt dung lượng hấp phụ RR 195 cực đại $285,7 \text{ mg g}^{-1}$, trong khi $ACK3\text{-}750\text{-}60$ đạt dung lượng hấp phụ phenol $212,8 \text{ mg g}^{-1}$.
3. Xác lập hoàn chỉnh cơ chế động học tuân theo mô hình biểu kiến bậc 2 và cơ chế nhiệt động học (hấp phụ RR 195 là quá trình thu nhiệt tự diễn biến, hấp phụ phenol là quá trình tỏa nhiệt tự diễn biến).
4. Làm sáng tỏ cơ chế tương tác bề mặt đa cấu tử bao gồm lực hút tĩnh điện qua $pH_{PZC}$, tương tác $\pi$-$\pi$ phân tán và hiệu ứng lấp đầy mao quản phụ thuộc kích thước hình học phân tử.
5. Mở ra ba hướng nghiên cứu mới: công nghệ vật liệu composite carbon sinh khối, tích hợp lọc màng sinh học và tái chế xúc tác năng lượng xanh.
6. Đặt nền móng khoa học và thực tiễn vững chắc cho việc nâng cao chuỗi giá trị nông sản Việt Nam, hiện thực hóa mục tiêu chuyển đổi xanh và phát triển bền vững.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Than hoạt tính là một loại vật liệu có bề mặt riêng lớn, chứa nhiều mao quản và có chứa các nhóm chức có tính acid, base bề mặt nên có khả năng hấp phụ cả chất hữu cơ và vô cơ. Than hoạt tính đã được biết đến từ lâu và được ứng dụng rộng rãi trong nhiều lĩnh vực của khoa học kỹ thuật, sản xuất và đời sống. Than hoạt tính có thể được tổng hợp từ nhiều nguồn nguyên liệu khác nhau như: tre, nứa, gỗ, than đá, than bùn, than củi, than xương,… Tuy nhiên cùng với thời gian, trữ lượng các nguồn nguyên liệu này ngày càng giảm và dần tiến tới trạng thái cạn kiện. Vì vậy gần đây, nhiều nguồn nguyên liệu thay thế đã được quan tâm nghiên cứu, trong đó có phế phụ phẩm nông nghiệp.

Phế phụ phẩm nông nghiệp thường có giá trị kinh tế rất thấp và được coi là những chất thải tiềm ẩn nhiều nguy cơ gây ô nhiễm môi trường cần phải được xử lí. Tuy nhiên các phế phụ phẩm này lại có hàm lượng carbon khá cao, chứa chủ yếu cellulose (10 – 60%), hemicellulose (5 – 30%) và lignin (2 – 30%) [117]. Vì vậy tận dụng các nguồn phế thải nông nghiệp để tổng hợp than hoạt tính đang thu hút được sự chú ý của nhiều nhà nghiên cứu trong và ngoài nước vì việc này sẽ góp phần làm tăng giá trị kinh tế của chúng và làm giảm chi phí xử lí chất thải. Than hoạt tính có thể được tổng hợp thông qua quy trình một giai đoạn hoặc hai giai đoạn nối tiếp nhau, theo phương pháp hoạt hóa vật lí hoặc hoạt hóa hóa học.

Trong đó phương pháp hoạt hóa hóa học có nhiều ưu điểm như có thể thực hiện ở nhiệt độ không quá cao (500 – 800oC), yêu cầu thiết bị đơn giản. Tính chất của than hoạt tính phụ thuộc nhiều vào nguồn nguyên liệu và điều kiện tổng hợp. Bằng cách thay đổi điều kiện tổng hợp có thể điều khiển được bề mặt riêng cũng như các đặc trưng mao quản của than thành phẩm. Xử lí nước thải chứa phenol và nước thải dệt nhuộm cũng đang là vấn đề được quan tâm nghiên cứu.

Các phương pháp dùng để xử lí các loại nước thải này có thể được chia thành ba nhóm chính: phương pháp hóa lí (hấp phụ, lọc màng, trao đổi ion, chiếu xạ, keo tụ điện hóa,…), phương pháp hóa học (oxi hóa, phản ứng 2 Fenton, ozon hóa, quang hóa, điện phân, oxi hóa tiên tiến, điện phân,…) và phương pháp sinh học [125]. Trong đó phương pháp hấp phụ bằng than hoạt tính được đánh giá là có hiệu quả cao nhờ giá thành thấp, công nghệ đơn giản, chi phí lắp đặt hợp lý, dễ dàng kết hợp với các phương pháp khác và đặc biệt có thể xử lí được các chất ô nhiễm ở nồng độ thấp. Việt Nam là nước xuất khẩu cà phê đứng thứ hai trên thế giới với sản lượng năm 2019 đạt 1,67 triệu tấn. Với sản lượng cao, lượng vỏ cà phê thải ra hàng năm là vô cùng lớn.

Hiện nay một lượng nhỏ vỏ cà phê được các hộ trồng cà phê dùng để bón vào gốc cây cà phê. Cách làm này tuy giúp cho đất tơi xốp và hạn chế cỏ dại nhưng lại hình thành môi trường thuận lợi để một số vi sinh vật có hại phát triển, gây bệnh cho cây cà phê. Phần lớn vỏ cà phê còn lại chưa được nghiên cứu sử dụng để chuyển thành các sản phẩm hữu ích một cách hiệu quả, đặc biệt ở các tỉnh Tây Bắc, trong đó có Sơn La, nơi mới phát triển trồng cây cà phê Arabica trong những năm gần đây. Lượng vỏ cà phê chưa qua xử lí này đang được thải trực tiếp ra môi trường tự nhiên và được xem là nguồn tiềm ẩn gây ô nhiễm môi trường rất cao.

Với thành phần chứa khoảng 58 – 85% carbohydrate, 8 – 11% protein, 0,5 – 3% lipid, 3 – 7% khoáng chất và một lượng nhỏ các chất khác như caffeine (~ 1%), chlorogenic acid (~ 2,5%), tannins (~ 5%) [28], vỏ cà phê được xem là nguồn nguyên liệu tiềm năng để tổng hợp than hoạt tính. Nghiên cứu chuyển hóa phế phụ phẩm nông nghiệp thành than hoạt tính trong những năm gần đây đã thu hút được sự quan tâm của nhiều cơ sở nghiên cứu ở nước ta. Song đến nay chưa có nhiều công trình nghiên cứu bài bản và chi tiết về chuyển hóa vỏ cà phê thành than hoạt tính theo định hướng ứng dụng trong xử lí ô nhiễm môi trường nước bởi các chất hữu cơ độc hại. Xuất phát từ thực tế này đề tài luận án: Nghiên cứu tổng hợp và tính chất hấp phụ một số chất hữu cơ trong môi trường nước của than hoạt tính từ vỏ cà phê tập trung vào: - Nghiên cứu tổng hợp than hoạt tính từ vỏ cà phê Arabica ở Sơn La với tác nhân hoạt hóa ZnCl2 nhằm tạo ra than hoạt tính có chứa nhiều mao quản trung bình, định hướng để hấp phụ chất màu hữu cơ và với tác nhân KOH nhằm tạo ra than 3 hoạt tính có bề mặt riêng lớn, chứa nhiều mao quản nhỏ, định hướng để hấp phụ phenol trong dung dịch nước.

- Nghiên cứu xác định các đặc trưng nhiệt động học và động học của quá trình hấp phụ thuốc nhuộm hoạt tính có kích thước phân tử lớn là RR 195 và phenol, hai loại chất hữu cơ độc hại tiêu biểu có mặt trong nước thải của nhiều ngành công nghiệp ở nước ta. Từ đó cung cấp các dữ liệu cho sự tính toán thiết kế các mô hình xử lí nước thải chứa các chất này trong thực tế. Đề tài luận án được thực hiện với mong muốn góp phần vào giải quyết hai vấn đề ở nước ta hiện nay là giải quyết nguy cơ tiềm ẩn gây ô nhiễm môi trường của vỏ cà phê, làm tăng giá trị sử dụng và giá trị kinh tế của phế phụ phẩm này. Đồng thời chỉ ra tiềm năng của việc sử dụng nguồn nguyên liệu vỏ cà phê trong việc tổng hợp than hoạt tính theo định hướng ứng dụng trong xử lí nước thải chứa phenol và nước thải ngành công nghiệp dệt nhuộm.

THAN HOẠT TÍNH Than hoạt tính (THT) được biết đến và được sử dụng từ rất lâu trong đời sống và sản xuất. THT đóng vai trò quan trọng trong các ngành kinh tế khác nhau như thực phẩm, dược phẩm, hóa chất, dầu khí, luyện kim và công nghiệp ô tô,… THT có thành phần chính là carbon, có bề mặt riêng và thể tích mao quản lớn, chứa khoảng 80 – 95% carbon ở dạng vô định hình và chứa một phần nhỏ ở dạng vụn graphite. Về mặt hóa học, ngoài carbon trong THT còn có một số nguyên tố khác như H, N, O, S,… và có thể chứa tro (thường là các oxide kim loại và vụn cát). THT có độ xốp cao, có bề mặt riêng nằm trong khoảng 500 – 3000 m2 g-1 với hệ thống mao quản rất phát triển.

THT được thương mại hóa dưới ba dạng chính là THT dạng viên (pellet activated carbon) có kích thước khoảng 0,8 – 5 mm, THT dạng hạt (granular activated carbon, GAC) với đường kính hạt nằm trong khoảng 0,2 – 5 mm và THT dạng bột (powdered activated carbon, PAC) có kích thước hạt nhỏ hơn 0,2 mm. Tổng hợp than hoạt tính Trước đây, THT được tổng hợp từ các loại than (than nâu, than bùn, than antraxit), gỗ, tre nứa, than củi, than xương,… Tuy nhiên cùng với thời gian, trữ lượng các nguồn nguyên liệu này ngày càng giảm và dần tiến tới trạng thái cạn kiệt. Vì thế nhiều nguồn nguyên liệu có sẵn đang dần được sử dụng để thay thế các nguyên liệu truyền thống này. Nhiều nhà máy sản xuất THT ở nước ta đã chuyển sang sử dụng nguyên liệu gáo dừa (Công ty cổ phần Trà Bắc, tỉnh Trà Vinh; Công ty than hoạt tính toàn cầu, nhà máy tại Bến Tre), tre luồng (Công ty TNHH sản xuất than tre Thanh Hải, tỉnh Hòa Bình; Công ty TNHH Vietnam Charcoal, tỉnh Thanh Hóa), cây bạch đàn, hoặc keo lai, tràm (Yên Thành, Nghệ An),… Hiện nay các phế phụ phẩm nông nghiệp cũng đang được xem là một nguồn nguyên liệu thay thế tiềm năng.

Các phế phụ phẩm nông nghiệp thường được xem là chất thải, có giá trị kinh tế rất thấp và tiềm ẩn nhiều nguy cơ gây ô nhiễm môi 5 trường khi được để trong môi trường tự nhiên. Tuy nhiên các phế phụ phẩm này lại có hàm lượng carbon khá cao, chứa chủ yếu cellulose (10 – 60%), hemicellulose (5 – 30%) và lignin (2 – 30%) [117].1 giới thiệu cấu trúc của các lignocellulosic có trong sinh khối phế phụ phẩm nông nghiệp. Cấu trúc của các lignocellulosic của sinh khối [25] Việt Nam là một nước nông nghiệp phát triển với nhiều loại nông sản xuất khẩu như gạo, cà phê, hạt điều,… và nhiều nhà máy chế biến nông sản. Hàng năm nước ta có một nguồn nguyên liệu phế phụ phẩm rất dồi dào, gồm: rơm rạ, vỏ trấu, vỏ cà phê, lõi ngô, vỏ gáo dừa, bã mía, vỏ các loại hạt, vỏ các loại cây,… Vì thế nghiên cứu chuyển hóa các phế phụ phẩm nông nghiệp thành THT để đánh giá tiềm năng sử dụng nguồn nguyên liệu này thay thế cho các nguồn nguyên liệu đang sử dụng hiện nay có ý nghĩa thực tiễn cao.

Mỗi loại phế phụ phẩm có thành phần hóa học, cấu trúc khác nhau cũng như có một số đặc điểm tính chất riêng biệt (Bảng 1. Chẳng hạn vỏ trấu có chứa nhiều silica ở đầu mẩu; vỏ cà phê rắn chắc, lõi ngô xốp,. Vì thế THT tổng hợp từ các loại phế phụ phẩm khác nhau sẽ có các tính chất khác nhau. Do đó cần dựa vào định hướng ứng dụng, các yêu cầu sản phẩm để lựa chọn nguồn nguyên 6 liệu cho quá trình tổng hợp cũng như lựa chọn quy trình và điều kiện tổng hợp thích hợp.

Tổng hợp THT từ phế phụ phẩm là quá trình làm hình thành mao quản cho vật liệu bằng cách phá vỡ một số cấu trúc, làm bay hơi một số chất hữu cơ nhẹ, và nhờ vào phản ứng giữa C với các tác nhân hoạt hóa,… Có thể tạo độ xốp cho THT theo quy trình một giai đoạn hoặc hai giai đoạn nối tiếp nhau (Hình 1. Quy trình tổng hợp than hoạt tính 1. Quy trình một giai đoạn Trong quy trình một giai đoạn, THT được hoạt hóa trực tiếp từ nguồn nguyên liệu ban đầu. Quy trình này thường được thực hiện với phương thức hoạt hóa hóa học, sử dụng các tác nhân có tác dụng thúc đẩy quá trình tách H2O khỏi nguồn nguyên liệu ban đầu như: ZnCl2, FeCl3, H3PO4,… 1.
