Phân Tích & Xử Lý Kết Quả Kiểm Tra Chất Lượng Cọc Bằng Phương Pháp Biến Dạng Nhỏ (PIT)

Tóm tắt nghiên cứu (200-250 từ)

  • Câu hỏi nghiên cứu chính (Research Question): Làm thế nào để nâng cao độ chính xác trong việc nhận dạng, phân loại và định vị khuyết tật thân cọc bê tông thông qua việc giải đoán tín hiệu sóng phản hồi từ thí nghiệm biến dạng nhỏ (Pile Integrity Test - PIT)?
  • Phương pháp tiếp cận (Methodology Snapshot): Nghiên cứu dựa trên cơ sở lý thuyết truyền sóng ứng suất đàn hồi một chiều trong thanh; tổng hợp và so sánh 3 kỹ thuật phân tích dữ liệu chuyên sâu: Phương pháp phản hồi xung (PEM), Phương pháp ứng xử nhanh (TRM) và Phương pháp khớp tín hiệu mô hình (SMM). Dữ liệu thực nghiệm được thu thập từ các công trình thực tế (Cầu Quay, Hóc Môn Plaza, Chung cư 28 tầng tại TP.HCM) và đối chiếu song song giữa hai phần mềm phân tích PITWAP và Profile.
  • Phát hiện chính (Key Findings): Xây dựng thành công tập hợp 12 biểu đồ sóng đặc trưng tương ứng với các dạng khuyết tật điển hình (thắt hẹp tiết diện, phình cọc, nứt đáy, thay đổi trở kháng nền). Nghiên cứu chỉ ra rằng phần mềm Profile mang tính trực quan cao trong việc tái lập hình học khuyết tật, trong khi PITWAP cho độ chính xác cao về mặt số trị nhưng đòi hỏi kinh nghiệm giải đoán sâu sắc từ kỹ sư.
  • Ý nghĩa thực tiễn (Implications): Đóng góp bộ công cụ tra cứu trực quan và quy trình chuẩn hóa phân tích sóng PIT, hỗ trợ trực tiếp cho các kỹ sư hiện trường và đơn vị kiểm định chất lượng móng cọc theo tiêu chuẩn TCXDVN 9397:2012.

Bối cảnh và tầm quan trọng (300-350 từ)

Trong lĩnh vực xây dựng dân dụng, công nghiệp và giao thông hạ tầng hiện đại, móng cọc (bao gồm cọc bê tông cốt thép đúc sẵn và cọc khoan nhồi) đóng vai trò then chốt quyết định sự ổn định và an toàn chịu lực của toàn bộ kết cấu công trình. Tuy nhiên, do thi công ngầm sâu trong lòng đất, cọc móng rất dễ phát sinh các khuyết tật ẩn tì như: nứt gãy, thắt hẹp tiết diện, rỗ bê tông, ngậm bùn, hoặc tách lớp địa tầng quanh cọc.

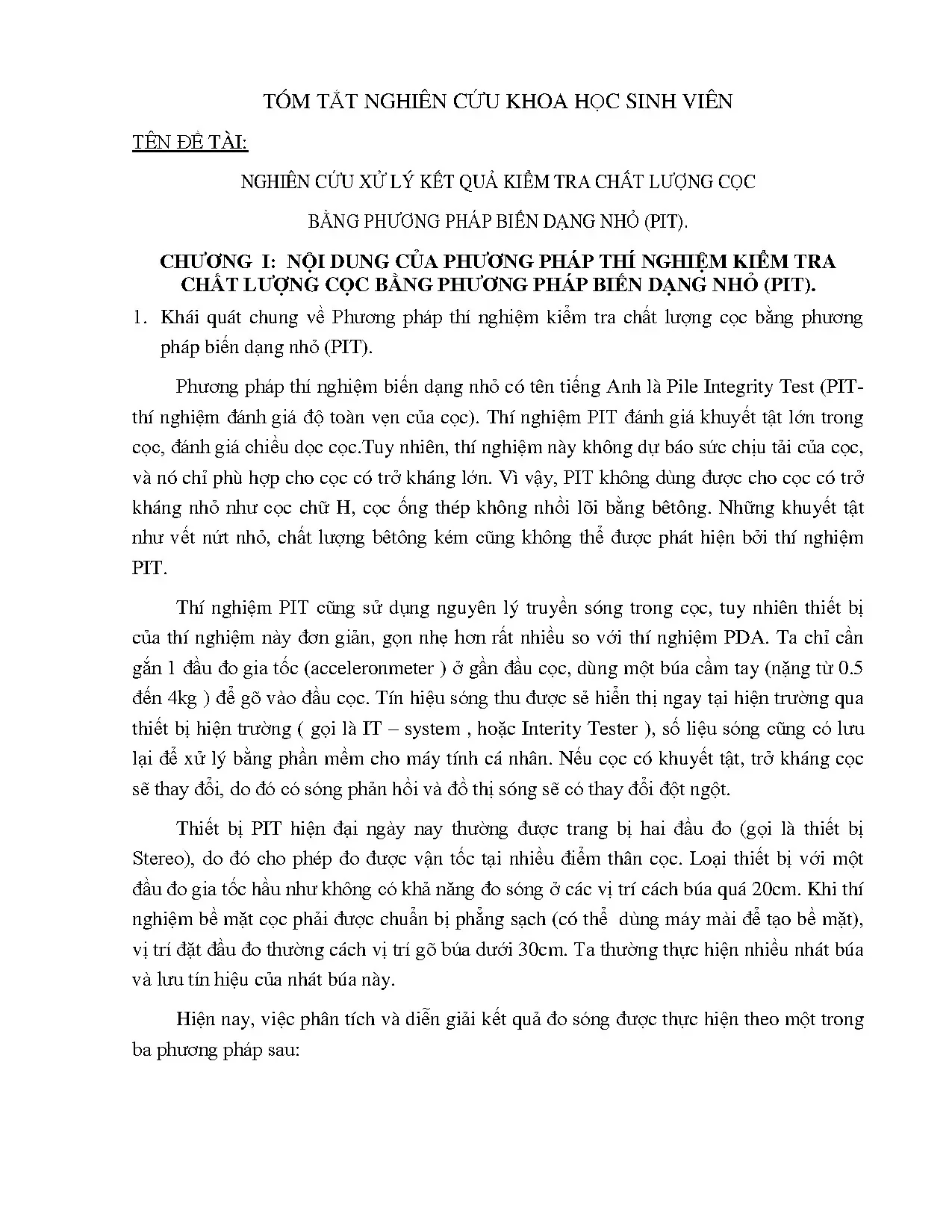

Thí nghiệm biến dạng nhỏ (Pile Integrity Test - PIT) dựa trên nguyên lý sóng đàn hồi đã trở thành phương pháp kiểm tra không phá hủy (NDT) phổ biến nhất toàn cầu nhờ ưu điểm thiết bị nhỏ gọn, tốc độ thử nghiệm nhanh và chi phí hợp lý, cho phép kiểm tra đại trà 100% số lượng cọc trên công trường. Mặc dù Viện Khoa học Công nghệ Xây dựng (Bộ Xây dựng) đã ban hành tiêu chuẩn TCXDVN 9397:2012, song việc áp dụng PIT tại Việt Nam vẫn đối mặt với nhiều rào cản kỹ thuật:

Khoảng trống nghiên cứu lớn nhất hiện nay nằm ở khâu giải đoán và xử lý số liệu đo. Do đồ thị vận tốc sóng phản xạ chịu ảnh hưởng đan xen của ma sát thành bên, sự phân lớp địa chất và hình học cọc, việc nhận định khuyết tật thường mang tính chủ quan. Đề tài nghiên cứu này ra đời nhằm hệ thống hóa cơ sở dữ liệu dạng sóng, thiết lập quy chuẩn so sánh biểu đồ đặc trưng, giúp kỹ sư kiểm định đưa ra đánh giá khách quan, giảm thiểu rủi ro sự cố nền móng trong thi công.

Methodology và approach (350-400 từ)

Nghiên cứu áp dụng quy trình kết hợp chặt chẽ giữa mô hình hóa lý thuyết cơ học sóng và phân tích thực nghiệm hiện trường:

1. Thu thập dữ liệu thực nghiệm hiện trường

  • Thiết bị đo: Hệ thống Integrity Tester (IT-System), đầu đo gia tốc (Accelerometer) độ nhạy cao và búa cầm tay chuyên dụng (khối lượng từ 0.5 kg đến 4.0 kg).
  • Quy chuẩn đo đạc: Đầu cọc được mài phẳng sạch, loại bỏ lớp bê tông yếu. Đầu đo gắn cố định cách vị trí gõ búa dưới 30 cm (khoảng cách tối ưu để hạn chế hiệu ứng sóng mặt 3D). Thực hiện nhiều nhát gõ lặp lại để lấy trung bình tín hiệu (Averaging), triệt tiêu nhiễu ngẫu nhiên.
  • Đối tượng khảo sát: Dữ liệu thực tế từ các dự án quy mô: Cọc A2, A3 (Công trình Cầu Quay - PV PIPE), Cọc B100 (Hóc Môn Plaza), và chuỗi cọc C20, C27, C34, C89, C110 (Dự án Chung cư 28 tầng - Quận 1, TP.HCM).

2. Kỹ thuật xử lý và giải đoán dữ liệu

Nhóm nghiên cứu phân tích toàn diện 3 phương pháp cốt lõi:

  1. Phương pháp phản hồi xung (Pulse Echo Method - PEM): Phân tích tín hiệu trong miền thời gian. Áp dụng thuật toán khuếch đại hàm mũ đối với đoạn sau của đồ thị sóng (lên đến 20 lần) để bù đắp sự suy giảm năng lượng sóng truyền tới mũi cọc.
  2. Phương pháp ứng xử nhanh (Transient Response Method - TRM): Phân tích trong miền tần số. Búa thí nghiệm tích hợp cảm biến lực nhằm xác định hàm dẫn nạp (Mobility - tỷ số giữa biên độ vận tốc và biên độ lực) và độ cứng động ($E_d$). Vị trí bất liên tục được xác định qua khoảng cách giữa hai cực trị liên tiếp trên biểu đồ tần số: $$\Delta f \rightarrow z = \frac{c}{2\Delta f}$$
  3. Phương pháp tín hiệu phù hợp (Signal Matching Method - SMM): Sử dụng các phần mềm chuyên dụng như PITWAP và Profile để lặp khớp mô hình tương tác đất - cọc.

3. Quy trình thành lập biểu đồ sóng đặc trưng

Để đảm bảo tính hợp lệ (validity) và độ tin cậy (reliability), biểu đồ đặc trưng được xác lập bằng cách gom nhóm các cọc có cùng đường kính, chiều dài, tính chất vật liệu và nằm trong cùng phân tầng địa chất; loại bỏ các mẫu sóng dị thường ngẫu nhiên, sau đó lấy trung bình sóng phản hồi để tạo đường cơ sở chuẩn (baseline).

Phát hiện chính (400-450 từ)

Nghiên cứu mang lại 4 phát hiện quan trọng có ý nghĩa quyết định trong công tác kiểm định chất lượng móng cọc:

1. Hệ thống hóa 12 dạng biểu đồ sóng đặc trưng cho các khuyết tật điển hình

Qua việc phân tích đối sánh giữa lý thuyết và thực nghiệm, đề tài đã thiết lập thư viện 12 dạng đồ thị sóng đại diện:

  • Vết thắt/lõm gần đầu cọc (Biểu đồ 1, 6): Vận tốc sóng phản xạ tại đầu cọc tăng vọt cùng dấu với xung kích ban đầu; biên độ sóng mũi cọc suy giảm tỉ lệ thuận với độ sâu vết lõm do trở kháng cọc ($Z = \frac{EA}{c}$) bị giảm cục bộ.
  • Khuyết tật phình/lồi thân cọc (Biểu đồ 2, 7, 8): Xuất hiện sóng phản hồi ngược dấu với xung lực kích thích ban đầu trước khi sóng truyền tới mũi cọc. Trở kháng tăng làm năng lượng phản hồi ngược chiều.
  • Khuyết tật tại mũi và đáy cọc (Biểu đồ 3, 11): Khoảng giữa thân cọc đồ thị đi ngang ổn định, nhưng xuất hiện bước nhảy biên độ bất thường ở vị trí nông hơn chiều dài thiết kế $L$, cho phép kết luận chính xác cọc bị ngậm bùn hoặc gãy tại chân cọc.
  • Ảnh hưởng biến tầng địa chất (Biểu đồ 4, 12): Ma sát thành cọc thay đổi đột ngột giữa các lớp đất (từ đất rất tốt sang bùn yếu) tạo ra sóng phản hồi giả khuyết tật, đòi hỏi phải lọc trừ bằng cách đối chiếu trắc dọc địa chất.

2. So sánh đối đầu giữa phần mềm PITWAP và Profile

  • Độ chính xác: Cả hai phần mềm đều định vị chính xác vị trí khuyết tật trên thân cọc qua các bài test thực tế tại Cầu Quay và Chung cư 28 tầng.
  • Tính khả dụng: PITWAP phân tích sâu vào bản chất sóng đàn hồi nhưng giao diện phức tạp, dễ dẫn đến sai số do phán đoán của người vận hành. Ngược lại, phần mềm Profile có khả năng mô phỏng hình học trực quan mặt cắt dọc cọc, giúp kỹ sư dễ dàng hình dung mức độ phình/thắt thực tế của kết cấu.

3. Giới hạn vật lý và phạm vi ứng dụng của PIT

Nghiên cứu khẳng định PIT chỉ phát huy tối đa hiệu quả đối với cọc có trở kháng lớn (cọc bê tông cốt thép liền khối). Phương pháp hoàn toàn không phù hợp với cọc có trở kháng nhỏ như cọc thép hình chữ H hoặc cọc ống thép rỗng. Ngoài ra, PIT không thể phát hiện các vết nứt tế vi nằm ngang hoặc các khuyết tật nằm trong phạm vi "vùng chết" cách đầu búa dưới 20 cm.

Đóng góp khoa học (250-300 từ)

Trụ cột đóng góp Nội dung chi tiết
Đóng góp lý thuyết (Theoretical Contributions) Chuẩn hóa cơ chế tương tác sóng - trở kháng đàn hồi một chiều trong môi trường đất nền nhiều lớp; làm rõ mối quan hệ định lượng giữa hệ số biến thiên tiết diện cọc và biên độ sóng phản hồi.
Đổi mới phương pháp luận (Methodological Innovations) Xây dựng quy trình 4 bước thành lập "biểu đồ sóng cọc đặc trưng" bằng phương pháp thống kê khử nhiễu, khắc phục tính chủ quan trong giải đoán sóng PIT truyền thống.
Giá trị ứng dụng thực tiễn (Practical Applications) Cung cấp tài liệu tra cứu chuẩn gồm 12 mẫu sóng khuyết tật, giúp các kỹ sư hiện trường nhanh chóng nhận diện tình trạng cọc mà không cần chờ đợi phân tích mô phỏng phức tạp.
Đóng góp cho tiêu chuẩn & chính sách (Policy Implications) Cung cấp luận cứ thực nghiệm bổ trợ cho việc thực thi và hoàn thiện tiêu chuẩn TCXDVN 9397:2012, thúc đẩy ứng dụng công nghệ NDT chất lượng cao vào các dự án hạ tầng giao thông trọng điểm tại Việt Nam.

Đối tượng quan tâm (200-250 từ)

Kết quả nghiên cứu mang lại giá trị thiết thực cho nhiều nhóm đối tượng trong ngành xây dựng:

  • Kỹ sư kiểm định địa kỹ thuật và NDT: Sở hữu bộ quy tắc giải đoán sóng, phân biệt chính xác giữa phản xạ do địa tầng và khuyết tật kết cấu bê tông.
  • Tư vấn giám sát và Ban quản lý dự án: Có cơ sở khoa học độc lập để đánh giá chất lượng hồ sơ nghiệm thu móng cọc, từ đó đưa ra quyết định có cần tiến hành thí nghiệm biến dạng lớn (PDA) hoặc khoan lõi kiểm chứng hay không.
  • Giảng viên và sinh viên ngành Công trình: Nguồn tư liệu thực chứng quý giá kết hợp giữa lý thuyết lan truyền sóng và bài toán kỹ thuật thực tế tại các công trình đô thị Việt Nam.

FAQ - Câu hỏi thường gặp (250-300 từ)

1. Thí nghiệm PIT có thể thay thế hoàn toàn thí nghiệm nén tĩnh hay PDA không?

Không. PIT là phương pháp kiểm tra độ toàn vẹn (tính liên tục của vật liệu và hình học cọc), hoàn toàn không đánh giá hay dự báo được sức chịu tải giới hạn của cọc móng.

2. Điểm khác biệt mấu chốt giữa phân tích PEM và TRM là gì?

PEM phân tích tín hiệu theo miền thời gian bằng cách ghi nhận sóng phản xạ vận tốc từ đầu đo gia tốc. TRM phân tích theo miền tần số, yêu cầu búa đo được lực tác dụng để tính toán hàm dẫn nạp (mobility) và độ cứng động ($E_d$).

3. Vì sao PIT không hiệu quả với cọc thép chữ H hoặc cọc ống rỗng?

Do sóng đàn hồi trong PIT dựa trên giả thiết sóng phẳng 1D trong vật thể có trở kháng lớn ($Z = \frac{EA}{c}$). Cọc thép mỏng chữ H hoặc ống rỗng có diện tích mặt cắt nhỏ và trở kháng thấp, năng lượng sóng bị tiêu tán nhanh vào đất xung quanh khiến tín hiệu phản hồi bị triệt tiêu hoàn toàn.

4. Làm sao để phân biệt sóng phản xạ do khuyết tật cọc với phản xạ do thay đổi địa tầng?

Cần kết hợp đối chiếu biểu đồ PIT với hình trụ hố khoan khảo sát địa chất công trình. Nếu tại cao độ xuất hiện sóng phản hồi cùng dấu mà địa tầng chuyển từ lớp sét dẻo cứng sang bùn sét rất yếu, đó là phản xạ địa tầng; nếu địa chất đồng nhất, đó là khuyết tật cọc.

5. Tại sao cần kết hợp cả phần mềm PITWAP và Profile?

PITWAP tính toán sâu các thông số đàn hồi và khớp tín hiệu sóng chính xác, nhưng đòi hỏi kỹ năng giải đoán cao. Profile giúp trực quan hóa mặt cắt hình học 2D/3D của cọc, giúp các bên liên quan dễ dàng thống nhất phương án xử lý sự cố.

Kết luận (150 từ)

Đề tài nghiên cứu đã chứng minh tính hiệu quả, độ tin cậy và sự linh hoạt của phương pháp biến dạng nhỏ (PIT) trong việc kiểm soát chất lượng thi công móng cọc. Thông qua việc phân tích dữ liệu thực tế tại các công trình lớn và chuẩn hóa 12 biểu đồ sóng mẫu, nghiên cứu đã rút ngắn khoảng cách giữa lý thuyết truyền sóng phức tạp và thao tác giải đoán thực tế của kỹ sư xây dựng.

Trong tương lai, hướng phát triển tự nhiên của đề tài là mở rộng ứng dụng phương pháp phần tử hữu hạn (FEM 3D) và thuật toán mô phỏng bất đối xứng trục đối với cọc khoan nhồi đường kính lớn ($\ge 1.2\text{ m}$). Các đơn vị tư vấn và nhà thầu được khuyến nghị áp dụng đồng bộ quy trình thiết lập sóng đặc trưng này nhằm chuẩn hóa công tác quản lý chất lượng nền móng tại Việt Nam.
